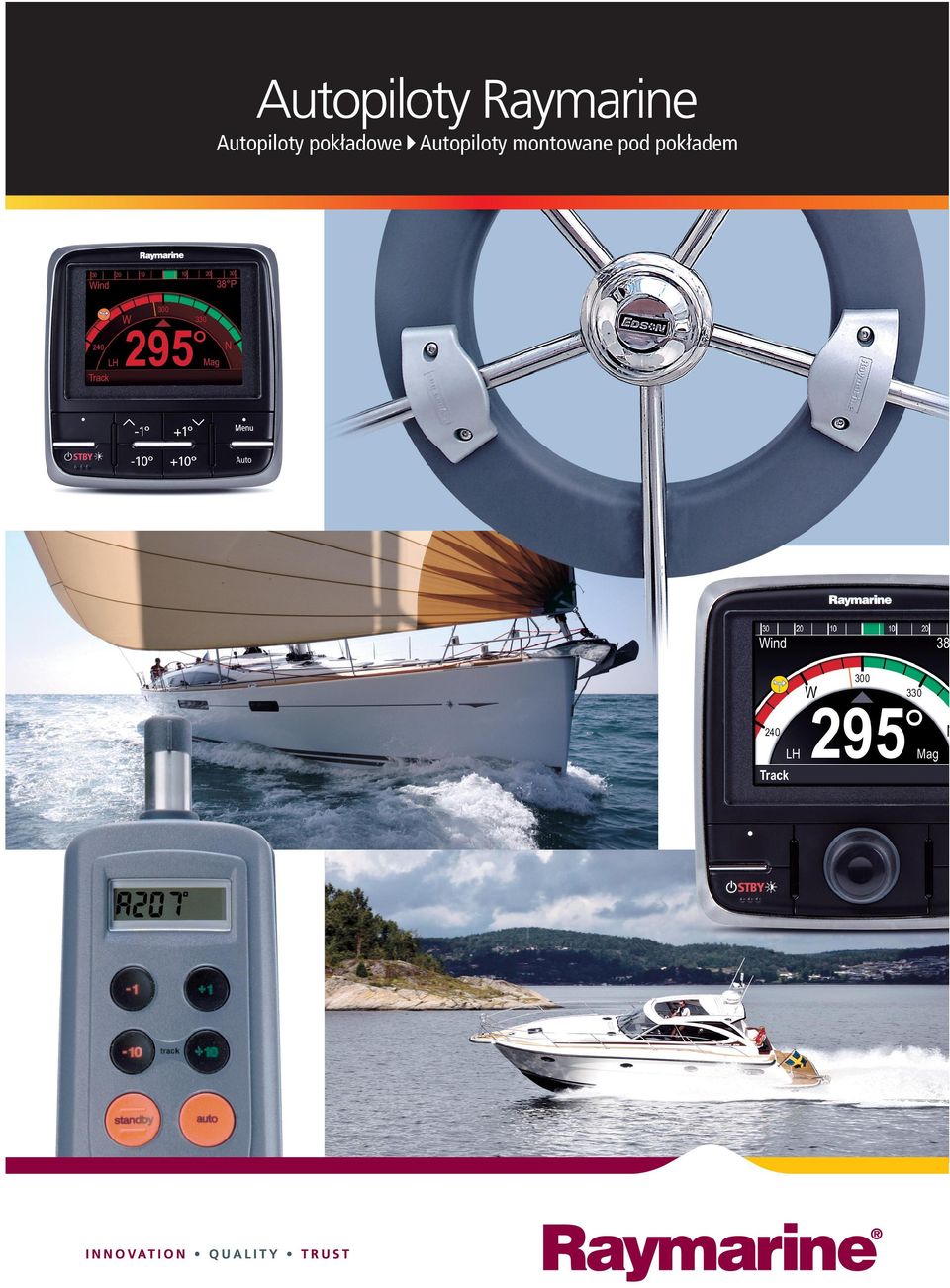

1 Autopiloty Raymarine Autopiloty pokładowe Autopiloty montowane pod pokładem Raymarine_Autopilots_213.indd 8 9/1/213 1:3

2 Autopiloty Autohelm Twój doświadczony dodatkowy członek załogi Co to jest autopilot? Autopilot podłącza się do istniejącego systemu sterowania na łodzi, autopilot dokonuje korekty kursu w sposób ciągły za pomocą informacji otrzymywanych z kompasu, przetworników wiatru lub GPS. Autopiloty pokładowe Ten rodzaj autopilotów jest stosunkowo prosty w montażu, pozostają zamontowane w kokpicie przy każdej pogodzie. Autopiloty są zaprojektowane do utrzymywania dokładnego kursu jachtu w różnych warunkach na morzu przy minimalnych ruchach urządzenia sterowego. Mogą być potraktowane jako dodatkowa para rąk lub dodatkowy załogant pozwalający sterującemu, na zajęcie się żaglami lub na założenie odbijaczy na burtę. Dzięki dokładności sterowania pozwalają one zaoszczędzić paliwo i szybciej dotrzeć na miejsce, zwłaszcza gdy podłączone są do chartplottera/gps. Elementy autopilota Autopiloty składają się z trzech podstawowych elementów: Czujnika kursu (zazwyczaj kompasu) kurs komputera (jednostki obliczeniowej) Napędu (siłownika) Rodzaje autopilotów Dostępne są dwa rodzaje autopilotów: montowane na pokładzie lub pod pokładem. Autopiloty rumplowe Rada Instalacja Rekomendujemy skonsultowanie się z autoryzowanym przedstawicielem Raymarine, który może określić, zainstalować i dokonać kalibracji odpowiedniego systemu autopilota dla Twojej łodzi. Autoryzowana instalacja uprawnia do 2 lat światowej gwarancji, z możliwością przedłużenia do 3 lat.

3 Autopiloty montowane pod pokładem (Inboard) - Ten rodzaj autopilotów jest na stałe montowany pod pokładem. Dysponują one dużo większą mocą, są bardziej niezawodne, sterują dokładniej i mogą być dostarczane z szeroką gamą jednostek kontrolnych. Systemy autopilotów Raymarine integrują się bezproblemowo z całą gamą wskaźników wielofunkcyjnych do łatwego podążania do wyznaczonych punktów, lub tras. W ofercie Raymarine znajduje się wiele systemów autopilotów, przeznaczonych na wszystkie rodzaje jednostek pływających. Zespół specjalistów i przedstawicieli technicznych gotowych jest by pomóc w znalezieniu optymalnego rozwiązania systemu autopilota do Twojej łodzi. Przykładowy system autopilota montowanego pod pokładem (kurs komputer, jednostka kontrolna, napęd) Rada Ważne informacje dotyczące wyporności. Pamiętaj, należy zawsze brać pod uwagę całkowitą wyporność jednostki, która często wynosi 2% więcej niż wyporność projektowa. Nie należy wybierać autopilota, który by stale pracował na granicy wytrzymałości. Jeśli dobrze wybierzesz autopilota nie będziesz miał problemów kiedy warunki atmosferyczne ulegną pogorszeniu. Raymarine_Autopilots_213.indd 6 9/1/213 1:3

4 Autopiloty SmartPilot do montażu pod pokładem Zamontowanie systemu autopilota Raymarine na Twojej łodzi, jest jedną z ważniejszych decyzji jaką podejmiesz. Oprócz wygody podczas długich przelotów, autopiloty dostarczają również korzyści ekonomiczne. Systemy SmartPilot pozwalaja na oszczędność czasu i paliwa, dzięki prowadzeniu łodzi najkrótszym kursem. Integracja z wiatromierzem, logiem oraz czujnikiem kursu, pozwalają autopilotowi automatycznie kompensować negatywny wpływ wiatru i prądów. 1: Poznaj swoją łódź 4: Dobór Kurs Komputera Jaka jest wielkość Twojej łodzi oraz jej wyporność? Zawsze należy brać pod uwagę wagę łodzi z pełnym obciążeniem, która często jest o 2% większa niż wyporność projektowa. Jaki system sterowania jest zamontowany na Twojej łodzi? Będziesz musiał sprawdzic jaki rodzaj sterowania jest zamontowany na Twojej łodzi. Być może będziesz musiał otworzyć kilka bakist i spojrzeć na urządzenia, lub skonsultuj się z producentem łodzi albo dystrybutorem. Jeśli posiadasz system hydrauliczny. Będziesz musiał poznać pojemność siłownika (w cm3), zamontowanego do ramienia steru lub do silnika zaburtowego. Informacja ta powinna być podana w dokumentacji systemu sterowania. Nie jesteś pewnien jaki system jest zainstalowany na Twojej łodzi? Skonsultuj się z autoryzowanym przedstawicielem Raymarine. Posiadają oni dużą wiedzę o sprzęcie i pomogą dobrać odpowiedni system autopilota na Twoją łódź. 2: Skontaktuj się z Twoim Przedstawicielem Raymarine Kiedy będziesz miał wszystkie informacje dotyczące Twojej łodzi oraz jej systemu sterowania, skonsultuj się z lokalnym dystrybutorem Raymarine aby dobrać najlepszy napęd autopilota (Drive Unit), kurs komputer oraz jednostkę kontrolną autopilota. Zobacz punkty 3,4 i 5 dotyczące wyboru napędu, kurs komputera oraz jednostki kontrolnej. Kurs komputer jest centralnym punktem systemu autopilota, łączącym jednostkę kontrolną autopilota z napędem. Wybrane cechy to: Żyro (Rate Gyro). Każdy system autopilota SPX wyposażony jest w gyro, w celu zapewnienia najlepszych osiągów. Zaawansowana Technologia Sterowania (AST - Advanced Steering Technology). Inteligentnie monitoruje zejścia z kursu, dokonuje odpowiedniej korekty, zapewniając doskonałe trzymanie kursu. AutoLearn. Funkcja pozwalająca autopilotowi poznanie charakterystyki łodzi, upraszczając kalibrację oraz dostosowanie się do zmiennych warunków na morzu. 3: Wybór napędu autopilota Napędy autopilota Hydrauliczne Poj. siłownika (ccm) Wyporność łodzi (kg) Napęd autopilota to część która sprzęga się z układem sterowania łodzią aby trzymać ją na właściwym kursie. W ofercie Raymarine znajduje się szeroka gama jednostek napędowych pozwalających na dobranie odpowiedniego napędu do prawie każdego systemu sterowania (patrz tabela). Systemy SmartPilot obsługują napędy hydrauliczne, mechaniczne oraz systemy napędów ze wspomaganiem. Sterowanie hydrauliczne Autopiloty SmartPilot podłącza się do hydraulicznych systemów sterowania za pomocą wytrzymałej pompy hydraulicznej dopasowanej do pojemności systemu sterowania. Sterowanie mechaniczne Do łodzi z mechanicznym systemem sterowania, dostępne są następujące rodzaje napędów autopilota SmartPilot: linowe, hydrauliczno-liniowe, obrotowe Typ,5l Hydrauliczny 5-11 Typ 1 Hydrauliczny 8-23 Typ 1 Obrotowy / Liniowy 11, Typ 1 Uniwersalny Typ 2 Hydrauliczny Typ 3 Hydrauliczny 35-5 Typ 2 Hydrauliczno Liniowy 22, Typ 3 Hydrauliczno Liniowy 35, Typ 2 Krótki liniowy 15, Typ 2 Długi liniowy 2, Typ 2 Obrotowy 2, Solenoid (Sterowanie zaworami) Volvo Penta IPS ZF Saildrive NMEA2 oparte na CAN Teleflex Optimus

5 PHOTO: NIKLOAS CLARIS 5: Jednostki kontrolne Inteligentny pomiar wychylenia steru Smart Rudder SenseTM. Precyzyjne sterowanie bez konieczności stosowania czujnika wychylenia steru. Ta innowacyjna funkcja jest szczególnie przydatna w przypadku silników zaburtowych oraz instalacji w których zamontowanie czujnika steru jest niemożliwe. Rodzaj systemu sterowania ma wpływ na wybór napędu autopilota, który z kolei determinuje rodzaj zastosowanego kurs komputera. Wybór jednostki kontrolnej jest kwestią wyłącznie osobistych preferencji, jako że wszystkie stacjonarne jednostki kontrolne pozwalają na pełne korzystanie z możliwości autopilota. Wybór kurs komputera jest uzależniony od napędu autopilota, którego wybór jest z kolei zależny od rodzaju systemu sterowania. Patrz tabela poniżej. Możesz wybrać z następujących modeli: p7 Jednostka kontrolna autopilota Dedykowane przyciski -1/+1º oraz -1/+1º. p7r Jednostka kontrolna autopilota Kombinacja przycisków oraz pokrętła. Kurs Komputery ć łodzi SPX1 SPX3* SPX-SOL SPX-CAN SPX-DI SPX-4 p7 Jednostka Kontrolna Autopilota 6: Skontaktuj się z Twoim przedstawicielem Raymarine Zadzwoń do dilera Raymarine aby dokonać zakupu autopilota i zainstalować autopilot na jachcie. Raymarine_Autopilots_213.indd 3 9/1/213 1:2

6 S1 Kompaktowy, bezprzewodowy sterownik S1 daje ci podstawową kontrolę nad autopilotem pracującym w sieci SeaTalk. Jest szczególnie przydatny, gdy jesteś pod pokładem i nie widzisz panelu autopilota. SmartController Bezprzewodowy, inteligentny sterownik SmartController umożliwia Ci pełną kontrolę autopilota. Bezprzewodowa operacja oznacza swobodę w monitorowaniu istotnych danych wtedy gdy ich potrzebujesz. Czy będzie pasować? Rada Powyższe zdjęcie jednostki kontrolnej autopilota p7r, jest zbliżone do oryginału (z zastrzeżeniem odchyłek w druku oraz zmian produkcyjnych). Możesz dokonać przymiarki i zobaczyć jak p7r może wyglądać na Twojej łodzi. Szablony rybackie Szablony rybackie są dostępne przy podłączeniu p7 lub p7r do kurs komputerów SPX. S1 Autopilot hydrauliczny Przeznaczony do zamontowania na łodziach motorowych z hydraulicznym systemem sterowania Seastar lub innym zbalansowanym systemem hydraulicznym (zobacz informacje na temat zgodności systemu na stronie S1 jest łatwy do zamontowania i prosty w obsłudze. Do sterowania autopilotem dostarczany jest bezprzewodowy kontroler S1. Ustaw odpowiedni kurs, a następnie przyciśnij PILOT aby włączyć autopilota i już łódka płynie sama. Zdjęcia oraz zawartość tylko do celów ilustracyjnych Raymarine_Autopilots_213.indd 4 Powrót do podstaw, skieruj łódkę na właściwy kurs i naciśnij przycisk. Zaprojektowany dla zbalansowanych systemów hydraulicznych. Nie ma potrzeby montowania kompasu elektronicznego lub czujnika wychylenia steru. Wejście NMEA do podłączenia z ręcznym GPS lub zamontowanym na stałe GPS, ploterem. Wbudowane szablony rybackie (koniczyna, zig-zag, i koło). S1 może być podłączony do silnika uruchamianego ręcznie. Kompatybilne ze wskaźnikami/ploterami SeaTalk. Korzysta z COG do trzymania kursu 9/1/213 1:2

7 Autopiloty pokładowe ST1+/ST2+ Autopiloty rumplowe Wynalezione przez Autohelm w 1973r. autopiloty rumplowe stały się od tej pory najpopularniejsze na świecie. ST1+/ST2+ Rekomendowana maksymalna wyporność ST2+: 4,5kg (1,lbs) ST1+: 3,kg (6,lbs) SPX-5 Autopilot rumplowy SPX-5 jest przeznaczony na większe łódki ze sterowaniem rumplowym. Możesz sterować prosto do celu, skierować jacht na określony kąt do wiatru, lub ustawić trasę, wykorzystując kompatybilność z SeaTalk i NMEA. Autopiloty rumplowe SPX-5 są odpowiednie do większości rejsów i regat. SPX-5 Rumplowy - Maksymalna wyporność łodzi SPX-5: 6,kg (13,2lbs) SPX-5 Autopilot na koło sterowe System SPX-5 na koło sterowe składa się z zamkniętego napędu do łatwego montażu. Jednostkę kontrolną należy zamontować w miejscu łatwo dostępnym i widocznym. Kurs komputer autopilota oraz kompas (fluxgate) montowane są osobno. SPX-5 Na koło - Maksymalna wyporność łodzi 7,5kg (16,lbs) SPX-5R Autopilot na koło sterowe do łodzi motorowych SPX-5R Sport jest autopilotem przeznaczonym do zastosowania na małych motorówkach i łodziach rybackich o długości do 9,2m (3 stóp). Pasuje do kierownic bez regulacji pochylenia, jak i wychylnych. Autopilot składa się z napędu, który montowany jest na wałku/osi kierownicy, a także z kurs komputera z gyro oraz jednostki kontrolnej z dużym wyświetlaczem LCD. SPX-5R Na motorówki - Maksymalna wyporność RIB-y, łódki z siln. zab. (ster. mech.) do 7,7m (25') 2,kg (4,4lbs) RIB-y (ster. hydrauliczne) do 9m (3') 3,181kg (7,lbs) Silniki zaburtowe (ster. hydrauliczne) do 9m (3') 3,181kg (7,lbs) Łódki ze wspomaganiem do 1,7m (35') 3,181kg (7,lbs) Szczegółowe informacje na temat autopilotów dostępne są na stronie Raymarine_Autopilots_213.indd 5 9/1/213 1:3

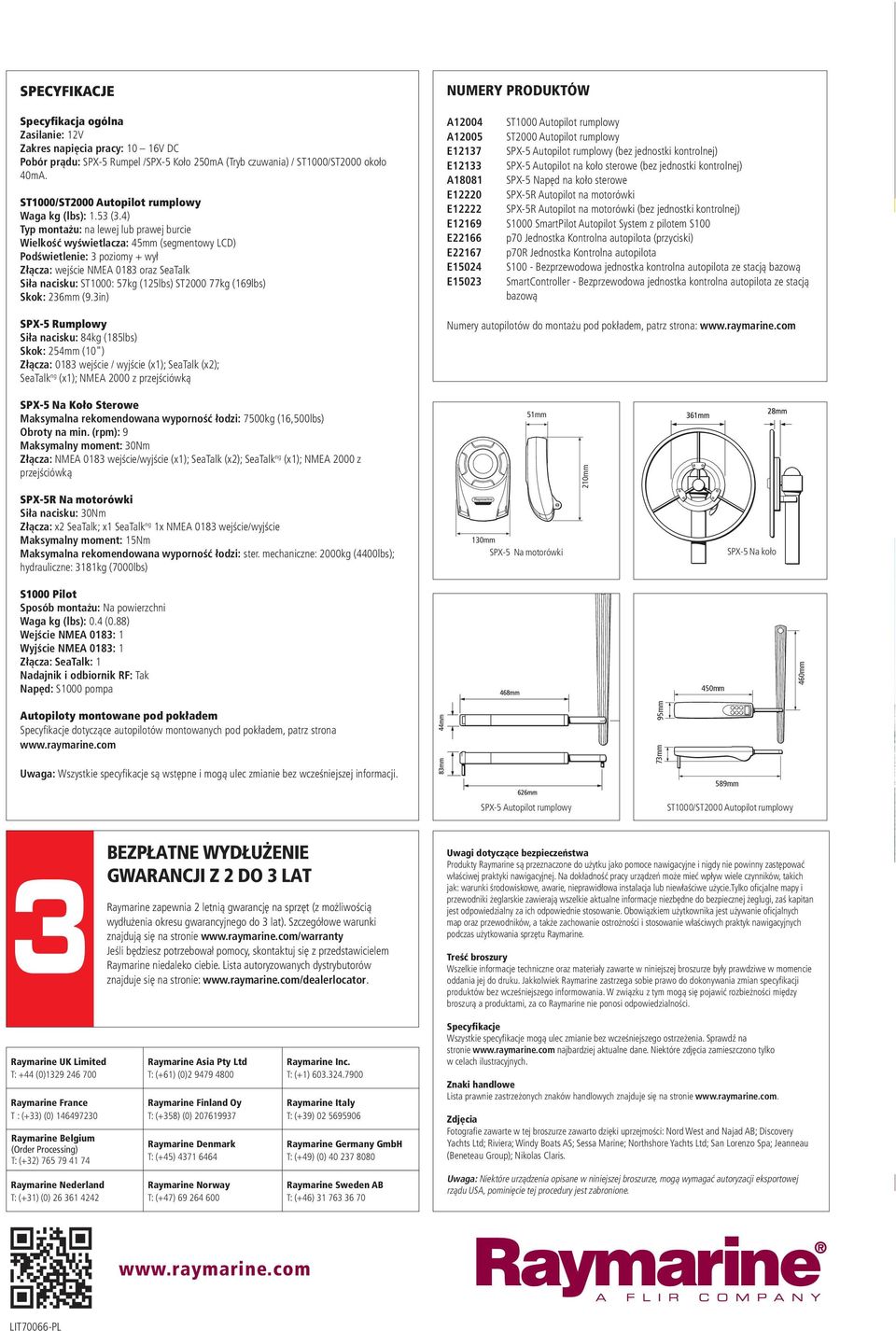

8 SPECYFIKACJE NUMERY PRODUKTÓW Specyfikacja ogólna Zasilanie: 12V Zakres napięcia pracy: 1 16V DC Pobór prądu: SPX-5 Rumpel /SPX-5 Koło 25mA (Tryb czuwania) / ST1/ST2 około 4mA. ST1/ST2 Autopilot rumplowy Waga kg (lbs): 1.53 (3.4) Typ montażu: na lewej lub prawej burcie Wielkość wyświetlacza: 45mm (segmentowy LCD) Podświetlenie: 3 poziomy + wył Złącza: wejście NMEA 183 oraz SeaTalk Siła nacisku: ST1: 57kg (125lbs) ST2 77kg (169lbs) Skok: 236mm (9.3in) A124 A125 E12137 E12133 A1881 E1222 E12222 E12169 E22166 E22167 E1524 E1523 ST1 Autopilot rumplowy ST2 Autopilot rumplowy SPX-5 Autopilot rumplowy (bez jednostki kontrolnej) SPX-5 Autopilot na koło sterowe (bez jednostki kontrolnej) SPX-5 Napęd na koło sterowe SPX-5R Autopilot na motorówki SPX-5R Autopilot na motorówki (bez jednostki kontrolnej) S1 SmartPilot Autopilot System z pilotem S1 p7 Jednostka Kontrolna autopilota (przyciski) p7r Jednostka Kontrolna autopilota S1 - Bezprzewodowa jednostka kontrolna autopilota ze stacją bazową SmartController - Bezprzewodowa jednostka kontrolna autopilota ze stacją bazową SPX-5 Rumplowy Siła nacisku: 84kg (185lbs) Skok: 254mm (1") Złącza: 183 wejście / wyjście (x1); SeaTalk (x2); SeaTalk ng (x1); NMEA 2 z przejściówką Numery autopilotów do montażu pod pokładem, patrz strona: SPX-5 Na Koło Sterowe Maksymalna rekomendowana wyporność łodzi: 75kg (16,5lbs) Obroty na min. (rpm): 9 Maksymalny moment: 3Nm Złącza: NMEA 183 wejście/wyjście (x1); SeaTalk (x2); SeaTalk ng (x1); NMEA 2 z przejściówką 51mm 21mm SPX-5R Na motorówki Siła nacisku: 3Nm Złącza: x2 SeaTalk; x1 SeaTalk ng 1x NMEA 183 wejście/wyjście Maksymalny moment: 15Nm Maksymalna rekomendowana wyporność łodzi: ster. mechaniczne: 2kg (44lbs); hydrauliczne: 3181kg (7lbs) 13mm SPX-5 Na motorówki SPX-5 Na koło S1 Pilot Sposób montażu: Na powierzchni Waga kg (lbs):.4 (.88) Wejście NMEA 183: 1 Wyjście NMEA 183: 1 Złącza: SeaTalk: 1 Nadajnik i odbiornik RF: Tak Napęd: S1 pompa 45mm 46mm Autopiloty montowane pod pokładem Specyfikacje dotyczące autopilotów montowanych pod pokładem, patrz strona Uwaga: Wszystkie specyfikacje są wstępne i mogą ulec zmianie bez wcześniejszej informacji. 95mm 73mm 589mm SPX-5 Autopilot rumplowy ST1/ST2 Autopilot rumplowy BEZPŁATNE WYDŁUŻENIE GWARANCJI Z 2 DO 3 LAT Raymarine zapewnia 2 letnią gwarancję na sprzęt (z możliwością wydłużenia okresu gwarancyjnego do 3 lat). Szczegółowe warunki znajdują się na stronie Jeśli będziesz potrzebował pomocy, skontaktuj się z przedstawicielem Raymarine niedaleko ciebie. Lista autoryzowanych dystrybutorów znajduje się na stronie: Uwagi dotyczące bezpieczeństwa Produkty Raymarine są przeznaczone do użytku jako pomoce nawigacyjne i nigdy nie powinny zastępować właściwej praktyki nawigacyjnej. Na dokładność pracy urządzeń może mieć wpływ wiele czynników, takich jak: warunki środowiskowe, awarie, nieprawidłowa instalacja lub niewłaściwe użycie.tylko oficjalne mapy i przewodniki żeglarskie zawierają wszelkie aktualne informacje niezbędne do bezpiecznej żeglugi, zaś kapitan jest odpowiedzialny za ich odpowiednie stosowanie. Obowiązkiem użytkownika jest używanie oficjalnych map oraz przewodników, a także zachowanie ostrożności i stosowanie właściwych praktyk nawigacyjnych podczas użytkowania sprzętu Raymarine. Treść broszury Wszelkie informacje techniczne oraz materiały zawarte w niniejszej broszurze były prawdziwe w momencie oddania jej do druku. Jakkolwiek Raymarine zastrzega sobie prawo do dokonywania zmian specyfikacji produktów bez wcześniejszego informowania. W związku z tym mogą się pojawić rozbieżności między broszurą a produktami, za co Raymarine nie ponosi odpowiedzialności. Raymarine UK Limited T: +44 () Raymarine France T : (+33) () Raymarine Belgium (Order Processing) T: (+32) Raymarine Asia Pty Ltd T: (+61) () Raymarine Finland Oy T: (+358) () Raymarine Denmark T: (+45) Raymarine Inc. T: (+1) Raymarine Italy T: (+39) Raymarine Germany GmbH T: (+49) () Specyfikacje Wszystkie specyfikacje mogą ulec zmianie bez wcześniejszego ostrzeżenia. Sprawdź na stronie najbardziej aktualne dane. Niektóre zdjęcia zamieszczono tylko w celach ilustracyjnych. Znaki handlowe Lista prawnie zastrzeżonych znaków handlowych znajduje się na stronie Zdjęcia Fotografie zawarte w tej broszurze zawarto dzięki uprzejmości: Nord West and Najad AB; Discovery Yachts Ltd; Riviera; Windy Boats AS; Sessa Marine; Northshore Yachts Ltd; San Lorenzo Spa; Jeanneau (Beneteau Group); Nikolas Claris. Raymarine Nederland T: (+31) () Raymarine Norway T: (+47) Raymarine Sweden AB T: (+46) Uwaga: Niektóre urządzenia opisane w niniejszej broszurze, mogą wymagać autoryzacji eksportowej rządu USA, pominięcie tej procedury jest zabronione. LIT766-PL
