1 Pismo dla Inwestorów, Użytkowników, Projektantów oraz Partnerów Schrack Seconet Polska

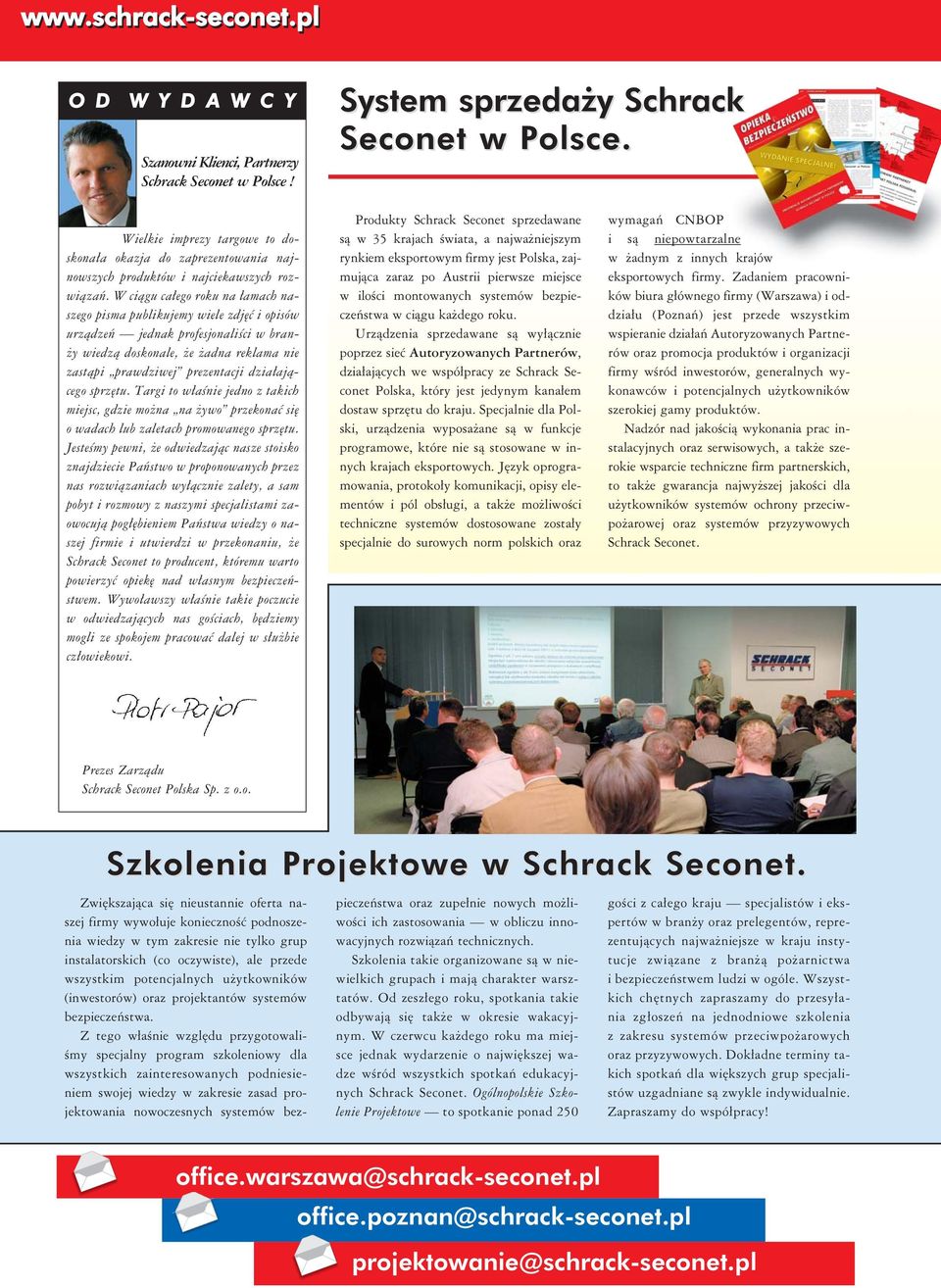

2 O D W Y D A W C Y Szanowni Klienci, Partnerzy Schrack Seconet w Polsce! System sprzedaży Schrack Seconet w Polsce. Wielkie imprezy targowe to doskonała okazja do zaprezentowania najnowszych produktów i najciekawszych rozwiązań. W ciągu całego roku na łamach naszego pisma publikujemy wiele zdjęć i opisów urządzeń jednak profesjonaliści w branży wiedzą doskonale, że żadna reklama nie zastąpi prawdziwej prezentacji działającego sprzętu. Targi to właśnie jedno z takich miejsc, gdzie można na żywo przekonać się o wadach lub zaletach promowanego sprzętu. Jesteśmy pewni, że odwiedzając nasze stoisko znajdziecie Państwo w proponowanych przez nas rozwiązaniach wyłącznie zalety, a sam pobyt i rozmowy z naszymi specjalistami zaowocują pogłębieniem Państwa wiedzy o naszej firmie i utwierdzi w przekonaniu, że Schrack Seconet to producent, któremu warto powierzyć opiekę nad własnym bezpieczeństwem. Wywoławszy właśnie takie poczucie w odwiedzających nas gościach, będziemy mogli ze spokojem pracować dalej w służbie człowiekowi. Produkty Schrack Seconet sprzedawane są w 35 krajach świata, a najważniejszym rynkiem eksportowym firmy jest Polska, zajmująca zaraz po Austrii pierwsze miejsce w ilości montowanych systemów bezpieczeństwa w ciągu każdego roku. Urządzenia sprzedawane są wyłącznie poprzez sieć Autoryzowanych Partnerów, działających we współpracy ze Schrack Seconet Polska, który jest jedynym kanałem dostaw sprzętu do kraju. Specjalnie dla Polski, urządzenia wyposażane są w funkcje programowe, które nie są stosowane w innych krajach eksportowych. Język oprogramowania, protokoły komunikacji, opisy elementów i pól obsługi, a także możliwości techniczne systemów dostosowane zostały specjalnie do surowych norm polskich oraz wymagań CNBOP i są niepowtarzalne w żadnym z innych krajów eksportowych firmy. Zadaniem pracowników biura głównego firmy (Warszawa) i oddziału (Poznań) jest przede wszystkim wspieranie działań Autoryzowanych Partnerów oraz promocja produktów i organizacji firmy wśród inwestorów, generalnych wykonawców i potencjalnych użytkowników szerokiej gamy produktów. Nadzór nad jakością wykonania prac instalacyjnych oraz serwisowych, a także szerokie wsparcie techniczne firm partnerskich, to także gwarancja najwyższej jakości dla użytkowników systemów ochrony przeciwpożarowej oraz systemów przyzywowych Schrack Seconet. Prezes Zarządu Schrack Seconet Polska Sp. z o.o. Szkolenia Projektowe w Schrack Seconet. Zwiększająca się nieustannie oferta naszej firmy wywołuje konieczność podnoszenia wiedzy w tym zakresie nie tylko grup instalatorskich (co oczywiste), ale przede wszystkim potencjalnych użytkowników (inwestorów) oraz projektantów systemów bezpieczeństwa. Z tego właśnie względu przygotowaliśmy specjalny program szkoleniowy dla wszystkich zainteresowanych podniesieniem swojej wiedzy w zakresie zasad projektowania nowoczesnych systemów bezpieczeństwa oraz zupełnie nowych możliwości ich zastosowania w obliczu innowacyjnych rozwiązań technicznych. Szkolenia takie organizowane są w niewielkich grupach i mają charakter warsztatów. Od zeszłego roku, spotkania takie odbywają się także w okresie wakacyjnym. W czerwcu każdego roku ma miejsce jednak wydarzenie o największej wadze wśród wszystkich spotkań edukacyjnych Schrack Seconet. Ogólnopolskie Szkolenie Projektowe to spotkanie ponad 250 gości z całego kraju specjalistów i ekspertów w branży oraz prelegentów, reprezentujących najważniejsze w kraju instytucje związane z branżą pożarnictwa i bezpieczeństwem ludzi w ogóle. Wszystkich chętnych zapraszamy do przesyłania zgłoszeń na jednodniowe szkolenia z zakresu systemów przeciwpożarowych oraz przyzywowych. Dokładne terminy takich spotkań dla większych grup specjalistów uzgadniane są zwykle indywidualnie. Zapraszamy do współpracy! office.warszawa@schrack-seconet.pl office.poznan@schrack-seconet.pl projektowanie@schrack-seconet.pl

3 systemy sygnalizacji pożarowej - nowości System sygnalizacji pożarowej Schrack BMZ Integral. Koncepcja nowego systemu. System BMZ Integral jest sztandarowym produktem firmy. Sama idea nowego systemu to rezultat długofalowej polityki rynkowej przedsiębiorstwa i ścisłej współpracy między Schrack Seconet, a jej partnerami na całym świecie, począwszy od przedstawicieli straży pożarnej, poprzez wiodące centra badawcze, ekspertów w branży, projektantów, samych użytkowników, a na instalatorach skończywszy. Prezentowany dziś na targach system to przedstawiciel czwartej już generacji systemów bezpieczeństwa Schrack Seconet. Co najważniejsze, to zupełnie inny, całkowicie zmodyfikowany BMZ Integral, nie tylko w stosunku do tego, który zaprezentowano po raz pierwszy na rynku polskim w końcu lat dziewięćdziesiątych, ale także tego, który oglądaliście Państwo na poprzednich targach Securex. Całkiem nowe karty funkcyjne, nowe oprogramowanie, nowe obudowy central, pola obsługi, elementy pętlowe. Nowoczesne możliwości konserwacji, serwisu oraz najlepsze w historii firmy warunki handlowe, to oferta, której nie opłaca się nie przyjąć! Udoskonalony system zbudowano w oparciu o (zawsze) najważniejsze dla firmy zasady: Pełna kompatybilność urządzeń niezależnie od wielkości docelowej instalacji Pełna unifikacja i wymienność elementów pętlowych dla wszystkich rodzajów central Modułowa i zdecentralizowana struktura systemu Pełna elastyczność systemu system szyty na miarę, zarówno dla obiektów niewielkich, jak i bardzo dużych instalacji sieciowych Bezstresowa i intuicyjna obsługa zrozumiała i czytelna prezentacja komunikatów na nowoczesnych polach obsługi Wszystkie dopuszczenia i certyfikaty do stosowania w Polsce i 35 innych krajach świata Rodzina Integrali. Niezależnie od rodzaju obudowy, każda centrala to: 100% redundancja podzespołów 1-16 pętli dozorowych współpraca z 8 dodatkowymi panelami obsługi 100% kompatybilność z peryferiami i centralami wszystkich starszych systemów możliwość połączenia w sieć z dowolną liczbą innych podcentral możliwość bezpośredniego sterowania SUG możliwość zdalnego dostępu i nadzoru z dowolnego miejsca na świecie zgodność z najnowszymi normami i wymaganiami UE doskonały współczynnik: cena / wartość użytkowa Jeden jak wszystkie. Schrack Integral to jeden spójny i jednolity system. Wszystkie centrale niezależnie od opcji współpracują dokładnie z tymi samymi elementami peryferyjnymi. Nie używamy elementów gorszej i lepszej jakości; wszystkie produkty są jednakowe. Są najlepsze. Nie oszczędzamy na mniejszych instalacjach kosztem bezpieczeństwa mienia, życia i zdrowia ludzi. Pola obsługi, oprogramowanie, czujniki, przyciski alarmowania pożarowego są identyczne w biurowcu za 200 mln euro i niewielkim, zabytkowym kościółku na kresach Polski. Jednak są różnice. Prezentujemy Państwu jeden spójny system jednak by spełnić nawet najtrudniejsze oczekiwania użytkowników przygotowaliśmy kilka opcji samych central, które z pewnością pozwolą na lepsze dostosowanie systemu do potrzeb i możliwości finansowych użytkowników. Obudowy duże. System Integral, z uwagi na różne możliwości zastosowań oferowany jest w różnych wariantach obudowy. Wyposażenie każdej z podcentral zawsze dobierane jest indywidualnie do potrzeb projektu i może być dowolnie i w każdym momencie zmienione za pomocą... dłoni. Funkcyjne karty rozszerzeń wyjmuje się i wkłada w specjalnie przygotowany rak. Jeszcze kilka zmian w oprogramowaniu i system nadzorujący jedno pomieszczenie zamienia się w centrum bezpieczeństwa sieci 50 rozproszonych budynków. Obudowa z drzwiami pełnymi Z polem obsługi Polem obsługi idrukarką Polem obsługi, drukarką ipanelem wskazań LED dla 4 stref gaszenia Polem obsługi, drukarką i panelem wskazań LED dla 8 stref gaszenia Polem obsługi, drukarką i panelem wskazań LED dla 32 stref nadzoru Polem obsługi, drukarką i panelem wskazań LED dla 64 stref nadzoru

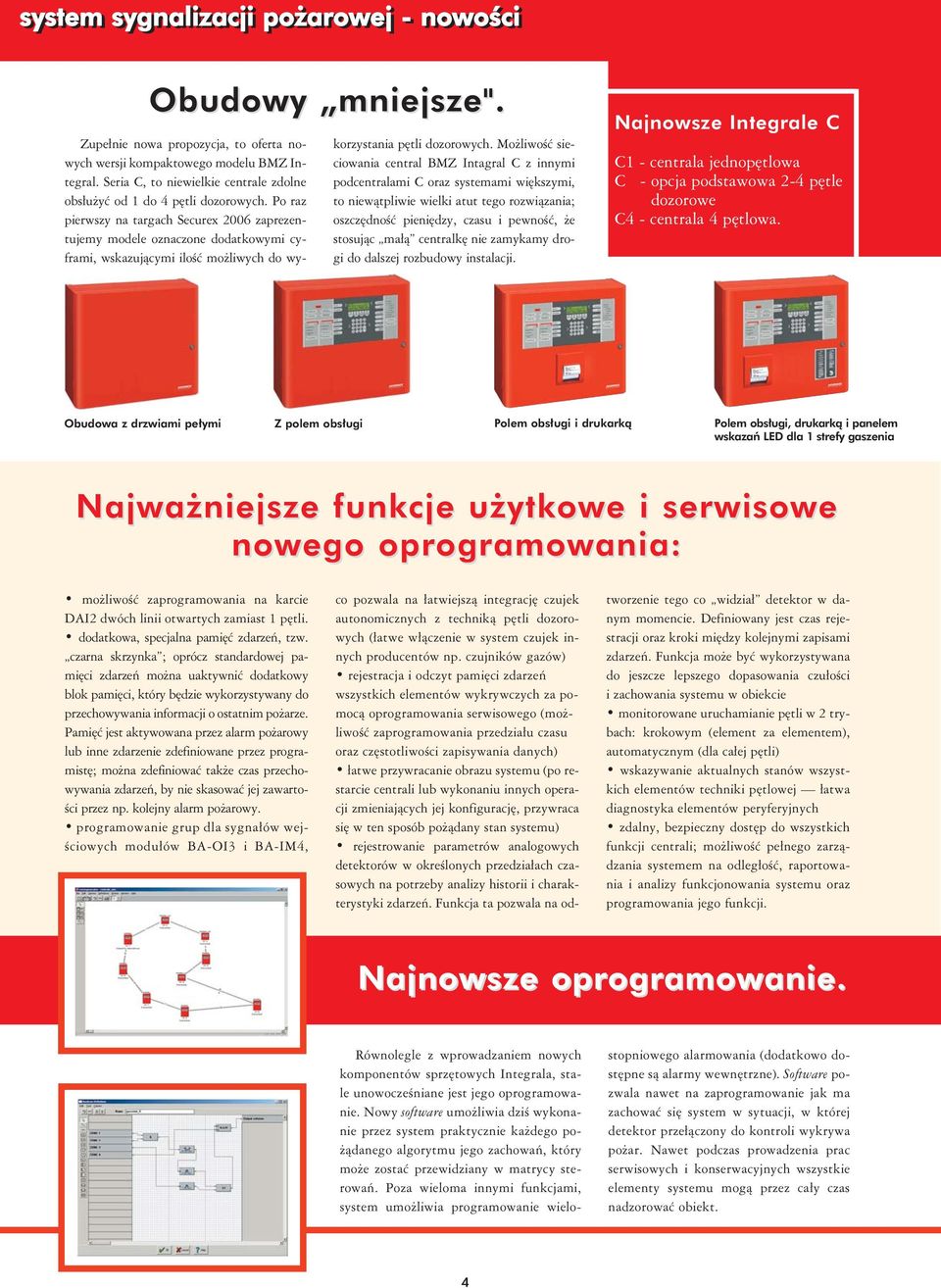

4 system sygnalizacji pożarowej - nowości Obudowy mniejsze". Zupełnie nowa propozycja, to oferta nowych wersji kompaktowego modelu BMZ Integral. Seria C, to niewielkie centrale zdolne obsłużyć od 1 do 4 pętli dozorowych. Po raz pierwszy na targach Securex 2006 zaprezentujemy modele oznaczone dodatkowymi cyframi, wskazującymi ilość możliwych do wykorzystania pętli dozorowych. Możliwość sieciowania central BMZ Intagral C z innymi podcentralami C oraz systemami większymi, to niewątpliwie wielki atut tego rozwiązania; oszczędność pieniędzy, czasu i pewność, że stosując małą centralkę nie zamykamy drogi do dalszej rozbudowy instalacji. Najnowsze Integrale C C1 - centrala jednopętlowa C - opcja podstawowa 2-4 pętle dozorowe C4 - centrala 4 pętlowa. Obudowa z drzwiami pełymi Z polem obsługi Polem obsługi i drukarką Polem obsługi, drukarką i panelem wskazań LED dla 1 strefy gaszenia Najważniejsze funkcje użytkowe i serwisowe nowego oprogramowania: możliwość zaprogramowania na karcie DAI2 dwóch linii otwartych zamiast 1 pętli. dodatkowa, specjalna pamięć zdarzeń, tzw. czarna skrzynka ; oprócz standardowej pamięci zdarzeń można uaktywnić dodatkowy blok pamięci, który będzie wykorzystywany do przechowywania informacji o ostatnim pożarze. Pamięć jest aktywowana przez alarm pożarowy lub inne zdarzenie zdefiniowane przez programistę; można zdefiniować także czas przechowywania zdarzeń, by nie skasować jej zawartości przez np. kolejny alarm pożarowy. programowanie grup dla sygnałów wejściowych modułów BA-OI3 i BA-IM4, co pozwala na łatwiejszą integrację czujek autonomicznych z techniką pętli dozorowych (łatwe włączenie w system czujek innych producentów np. czujników gazów) rejestracja i odczyt pamięci zdarzeń wszystkich elementów wykrywczych za pomocą oprogramowania serwisowego (możliwość zaprogramowania przedziału czasu oraz częstotliwości zapisywania danych) łatwe przywracanie obrazu systemu (po restarcie centrali lub wykonaniu innych operacji zmieniających jej konfigurację, przywraca się w ten sposób pożądany stan systemu) rejestrowanie parametrów analogowych detektorów w określonych przedziałach czasowych na potrzeby analizy historii i charakterystyki zdarzeń. Funkcja ta pozwala na odtworzenie tego co widział detektor w danym momencie. Definiowany jest czas rejestracji oraz kroki między kolejnymi zapisami zdarzeń. Funkcja może być wykorzystywana do jeszcze lepszego dopasowania czułości i zachowania systemu w obiekcie monitorowane uruchamianie pętli w 2 trybach: krokowym (element za elementem), automatycznym (dla całej pętli) wskazywanie aktualnych stanów wszystkich elementów techniki pętlowej łatwa diagnostyka elementów peryferyjnych zdalny, bezpieczny dostęp do wszystkich funkcji centrali; możliwość pełnego zarządzania systemem na odległość, raportowania i analizy funkcjonowania systemu oraz programowania jego funkcji. Najnowsze oprogramowanie. Równolegle z wprowadzaniem nowych komponentów sprzętowych Integrala, stale unowocześniane jest jego oprogramowanie. Nowy software umożliwia dziś wykonanie przez system praktycznie każdego pożądanego algorytmu jego zachowań, który może zostać przewidziany w matrycy sterowań. Poza wieloma innymi funkcjami, system umożliwia programowanie wielostopniowego alarmowania (dodatkowo dostępne są alarmy wewnętrzne). Software pozwala nawet na zaprogramowanie jak ma zachować się system w sytuacji, w której detektor przełączony do kontroli wykrywa pożar. Nawet podczas prowadzenia prac serwisowych i konserwacyjnych wszystkie elementy systemu mogą przez cały czas nadzorować obiekt. 4

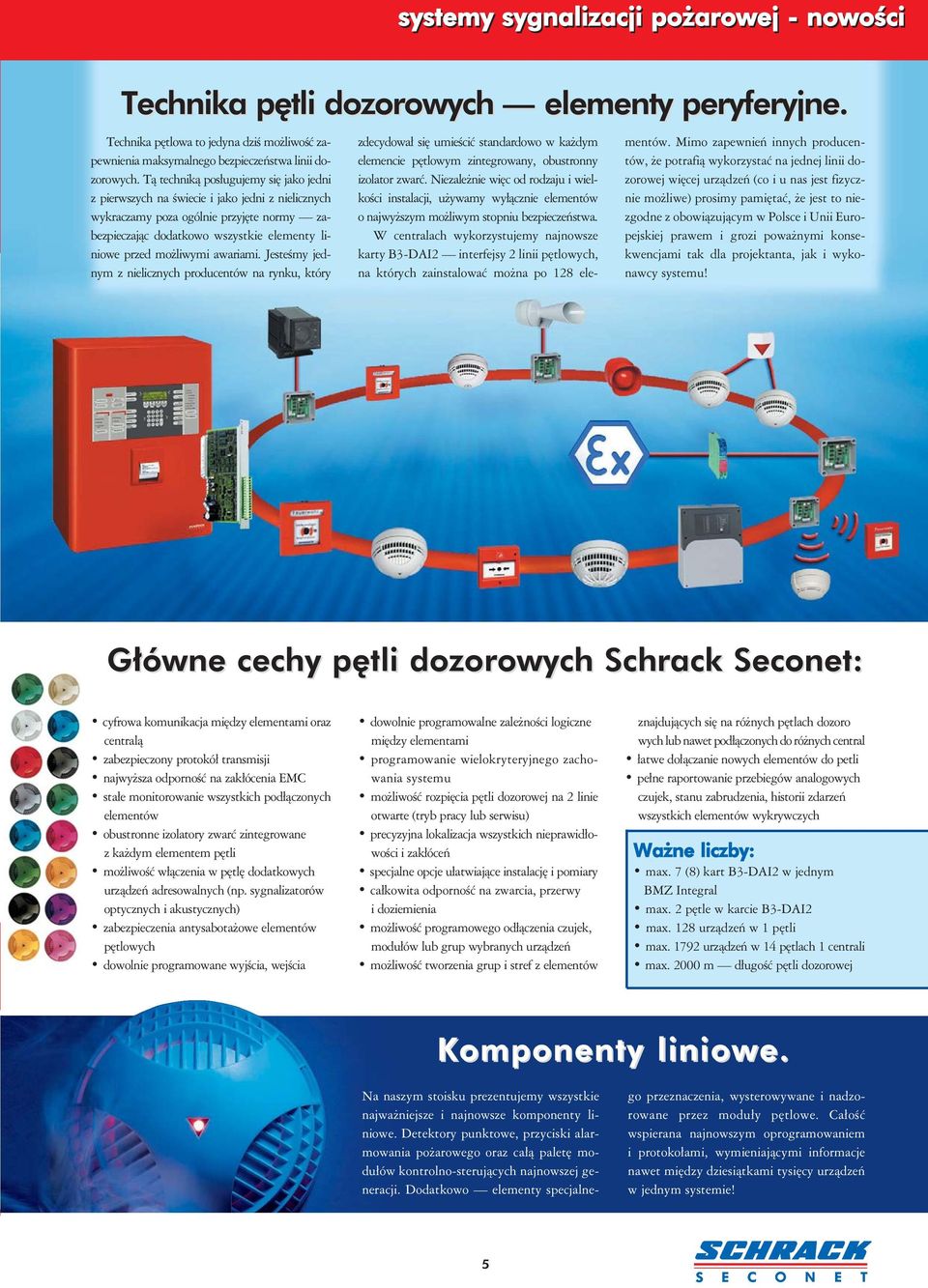

5 systemy sygnalizacji pożarowej - nowości Technika pętli dozorowych elementy peryferyjne. Technika pętlowa to jedyna dziś możliwość zapewnienia maksymalnego bezpieczeństwa linii dozorowych. Tą techniką posługujemy się jako jedni z pierwszych na świecie i jako jedni z nielicznych wykraczamy poza ogólnie przyjęte normy zabezpieczając dodatkowo wszystkie elementy liniowe przed możliwymi awariami. Jesteśmy jednym z nielicznych producentów na rynku, który zdecydował się umieścić standardowo w każdym elemencie pętlowym zintegrowany, obustronny izolator zwarć. Niezależnie więc od rodzaju i wielkości instalacji, używamy wyłącznie elementów o najwyższym możliwym stopniu bezpieczeństwa. W centralach wykorzystujemy najnowsze karty B3-DAI2 interfejsy 2 linii pętlowych, na których zainstalować można po 128 elementów. Mimo zapewnień innych producentów, że potrafią wykorzystać na jednej linii dozorowej więcej urządzeń (co i u nas jest fizycznie możliwe) prosimy pamiętać, że jest to niezgodne z obowiązującym w Polsce i Unii Europejskiej prawem i grozi poważnymi konsekwencjami tak dla projektanta, jak i wykonawcy systemu! Główne cechy pętli dozorowych Schrack Seconet: cyfrowa komunikacja między elementami oraz centralą zabezpieczony protokół transmisji najwyższa odporność na zakłócenia EMC stałe monitorowanie wszystkich podłączonych elementów obustronne izolatory zwarć zintegrowane z każdym elementem pętli możliwość włączenia w pętlę dodatkowych urządzeń adresowalnych (np. sygnalizatorów optycznych i akustycznych) zabezpieczenia antysabotażowe elementów pętlowych dowolnie programowane wyjścia, wejścia dowolnie programowalne zależności logiczne między elementami programowanie wielokryteryjnego zachowania systemu możliwość rozpięcia pętli dozorowej na 2 linie otwarte (tryb pracy lub serwisu) precyzyjna lokalizacja wszystkich nieprawidłowości i zakłóceń specjalne opcje ułatwiające instalację i pomiary całkowita odporność na zwarcia, przerwy i doziemienia możliwość programowego odłączenia czujek, modułów lub grup wybranych urządzeń możliwość tworzenia grup i stref z elementów znajdujących się na różnych pętlach dozoro wych lub nawet podłączonych do różnych central łatwe dołączanie nowych elementów do petli pełne raportowanie przebiegów analogowych czujek, stanu zabrudzenia, historii zdarzeń wszystkich elementów wykrywczych Ważne liczby: max. 7 (8) kart B3-DAI2 w jednym BMZ Integral max. 2 pętle w karcie B3-DAI2 max. 128 urządzeń w 1 pętli max urządzeń w 14 pętlach 1 centrali max m długość pętli dozorowej Komponenty liniowe. Na naszym stoisku prezentujemy wszystkie najważniejsze i najnowsze komponenty liniowe. Detektory punktowe, przyciski alarmowania pożarowego oraz całą paletę modułów kontrolno-sterujących najnowszej generacji. Dodatkowo elementy specjalnego przeznaczenia, wysterowywane i nadzorowane przez moduły pętlowe. Całość wspierana najnowszym oprogramowaniem i protokołami, wymieniającymi informacje nawet między dziesiątkami tysięcy urządzeń w jednym systemie! 5

6 elementy peryferyjne - nowości Detektory. Najważniejszym elementem instalowanym na liniach dozorowych są oczywiście detektory. W Schrack Seconet już wiele lat temu zrezygnowano zupełnie ze stosowania czujek jonizacyjnych na rzecz wysokozaawansowanych czujek optycznych. Czujki OSD 2000 udowodniły ponad wszelką wątpliwość swoją wysoką przydatność w zakresie pożarów TF1-TF5, co potwierdzają liczne nagrody i certyfikaty. Ze względu na swą niezawodność, wyposażone dodatkowo w najnowsze oprogramowanie, będą z pewnością w tym roku po raz kolejny, najczęściej wykorzystywanymi czujkami Schrack Seconet. Poza najnowszą OSD 2000, zaprezentujemy także: Czujka nadmiarowo-różniczkowa DMD 2000, reagująca zarówno na gwałtowny przyrost, jak i stopniowy wzrost temperatury otoczenia. Czułość elementu nastawiana jest poprzez oprogramowanie serwisowe, zgodnie z wymaganiami normy EN-54 część 5. Czujka multisensorowa Schrack STD 531, wyposażona w moduł optyczny i temperaturowy. W zależności od przewidywanego scenariusza rozwoju pożaru, może pracować jako detektor każdego rodzaju z osobna lub w inteligentnej zależności między poszczególnymi jego komponentami. Schrack STD 531 została dopuszczona do stosowania w oparciu o normy EN 54-5 oraz EN Gniazda. Przełomem w konstrukcji systemów bezpieczeństwa było stworzenie tanich gniazd czujek, które poza złączami montażowymi i testowymi nie posiadają modułów elektroniki. To niezwykle wygodna cecha zwłaszcza w realiach budowy, gdzie łatwo przez przypadek zniszczyć taki element. Dzięki temu straty ograniczone zostają do minimum! Choć w ofercie występują 4 różne rodzaje gniazd, podstawowym modelem jest USB Pozostałe typy z oznaczeniem 2, 3 i 4 to modyfikacje gniazda podstawowego. Typ 2 służy do ukrycia czujki w stropie podwieszonym; 3 to osłona zabezpieczająca układ przed wilgocią; 4 to gniazdo do montażu bezpośrednio w stropie betonowym. Całość może być uzupełniona nawet trzema dodatkowymi wskaźnikami zadziałania lub sygnalizatorem akustycznym, montowanym właśnie w gnieździe! Przyciski alarmowania pożarowego. W naszej ofercie znajdziecie Państwo 2 wersje przycisków, a każda z nich to 8 różnych opcji. Projektanci nie powinni jednak martwić się taką różnorodnością, bo zwykle stosuje się modele serii MCP-545. Tak jak w przypadku gniazd, końcówki 1-4 wskazują na sposób montażu. Wersje od 5 do 8 to elementy do stref EX. Warto dodać, że MCP 545 występują w wersjach zwykłych (IP54) i całkowicie wodoodpornych do montażu na zewnątrz (IP67). Wersje MCP 535 wykorzystywane są dziś prawie wyłącznie jako przyciski START i STOP w układach gaśniczych Integrali. 6

7 elementy peryferyjne - nowości Moduły kontrolno- -sterujące. Złożoność dzisiejszych systemów automatyki budynku wymaga zastosowania najwyższej jakości systemu sygnalizacji pożarowej. To nie żart, a zależność ta jest coraz bardziej widoczna. W obiektach wysokich, wysokościowych i tych, o dużej kubaturze, system sygnalizacji pożarowej wykrywający zagrożenie przejmuje całkowicie kontrolę nad wszystkimi urządzeniami wykonawczymi obiektu. Dochodzi dziś do sytuacji, kiedy matryce sterowań pisane w rubrykach MS Excel nie mieszczą się w jednym arkuszu. To czasem kilka tysięcy rozkazów w ciągu zaledwie kilkunastu sekund. Moduły sterujące umieszczone w centralach oraz na pętlach dozorowych, to klucz do przeprowadzenia bezpiecznej akcji ratunkowej. Oto nasi bohaterowie, w największej na rynku ofercie: Moduł we/wy BA-OI3 zawiera wyjście przekaźnikowe o programowanym stanie położenia (fail-safe) NO/NC oraz 2 wejścia monitorujące stan urządzeń zewnętrznych. Moduł ten służy także do podłączenia czujek specjalnych do pętli BMZ Integral Moduł linii bocznych BA-AIM stosowany jest wtedy, kiedy wymagane jest poprowadzenie linii dodatkowej, jako odczep głównej linii pętlowej np. w sytuacjach konieczności wprowadzenia detektora specjalnego do strefy zagrożonej wybuchem, w której używanie linii pętlowych jest zabronione. Moduł ten może pracować także jako wejście monitorowane; może zostać uzupełniony o dodatkowe wskaźniki zadziałania. Moduł BA-IOM to element wyposażony w 1 wyjście monitorowane, stosowany przeważnie do nadzorowanego sterowania ważnych urządzeń zewnętrznych. Zawiera także 1 wejście do monitorowania stanu napięcia. BA-REL4, układ 4 zestyków przekaźnikowych z funkcją fail-safe zdobył już sobie uznanie wykonawców. To jeden z nielicznych na rynku elementów sterujących z programowanym stanem położenia styków na wypadek zaniku napięcia asilającego lub innych awarii. BA-IM4 to element służący wyłącznie nadzorowaniu stanu innych urządzeń. Razem z opisanym wyżej, może stanowić dosonałe narzędzie kontroli poprawności zadziałania systemów tryskaczowych, klap pożarowych itd. Każde z wejść może być oddzielnie zaprogramowane i wykorzystane do innych celów.

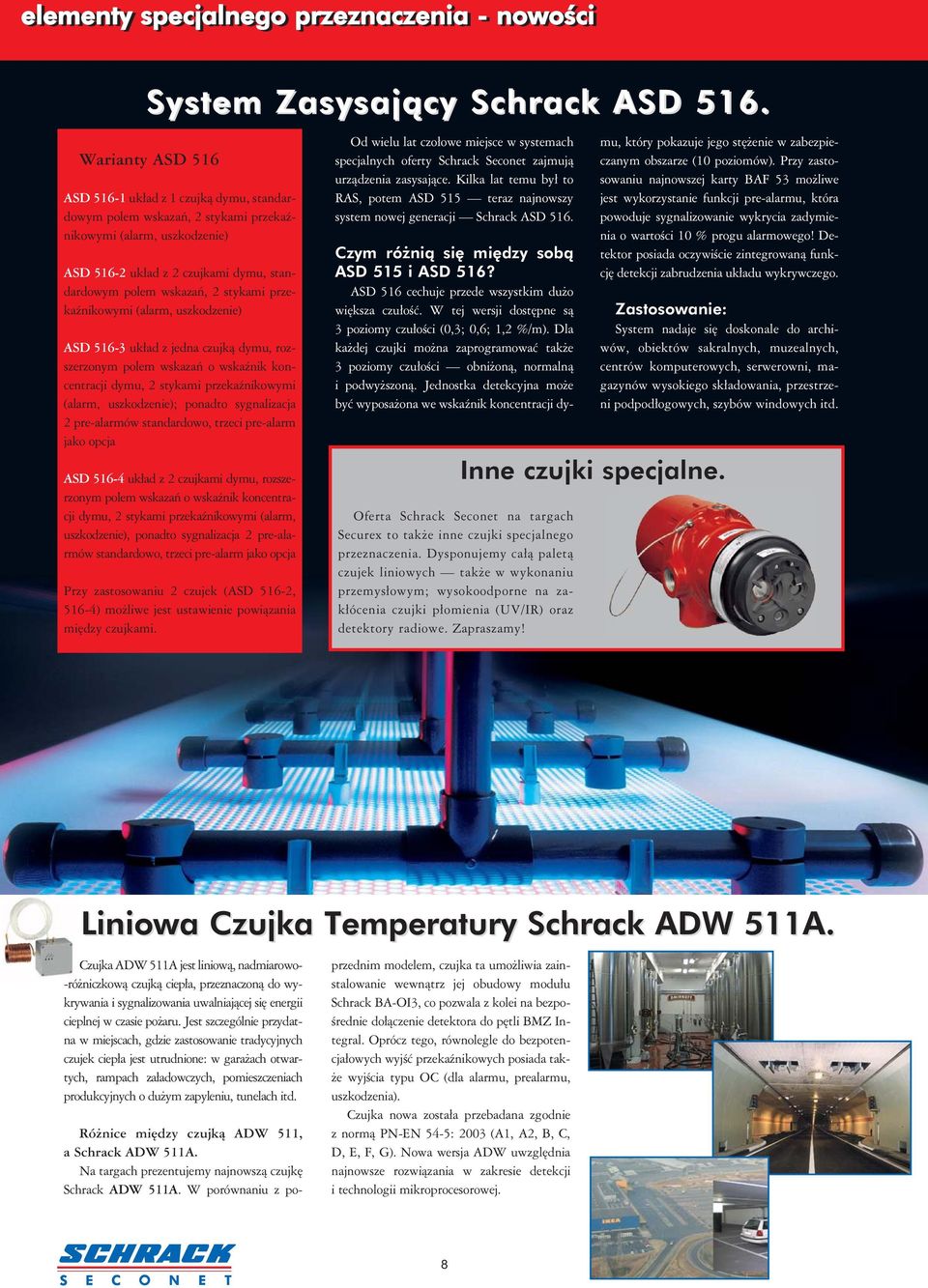

8 elementy specjalnego przeznaczenia - nowości System Zasysający Schrack ASD 516. Warianty ASD 516 ASD układ z 1 czujką dymu, standardowym polem wskazań, 2 stykami przekaźnikowymi (alarm, uszkodzenie) ASD układ z 2 czujkami dymu, standardowym polem wskazań, 2 stykami przekaźnikowymi (alarm, uszkodzenie) ASD układ z jedna czujką dymu, rozszerzonym polem wskazań o wskaźnik koncentracji dymu, 2 stykami przekaźnikowymi (alarm, uszkodzenie); ponadto sygnalizacja 2 pre-alarmów standardowo, trzeci pre-alarm jako opcja ASD układ z 2 czujkami dymu, rozszerzonym polem wskazań o wskaźnik koncentracji dymu, 2 stykami przekaźnikowymi (alarm, uszkodzenie), ponadto sygnalizacja 2 pre-alarmów standardowo, trzeci pre-alarm jako opcja Przy zastosowaniu 2 czujek (ASD 516-2, 516-4) możliwe jest ustawienie powiązania między czujkami. Od wielu lat czołowe miejsce w systemach specjalnych oferty Schrack Seconet zajmują urządzenia zasysające. Kilka lat temu był to RAS, potem ASD 515 teraz najnowszy system nowej generacji Schrack ASD 516. Oferta Schrack Seconet na targach Securex to także inne czujki specjalnego przeznaczenia. Dysponujemy całą paletą czujek liniowych także w wykonaniu przemysłowym; wysokoodporne na zakłócenia czujki płomienia (UV/IR) oraz detektory radiowe. Zapraszamy! Czym różnią się między sobą ASD 515 i ASD 516? ASD 516 cechuje przede wszystkim dużo większa czułość. W tej wersji dostępne są 3 poziomy czułości (0,3; 0,6; 1,2 %/m). Dla każdej czujki można zaprogramować także 3 poziomy czułości obniżoną, normalną i podwyższoną. Jednostka detekcyjna może być wyposażona we wskaźnik koncentracji dymu, który pokazuje jego stężenie w zabezpieczanym obszarze (10 poziomów). Przy zastosowaniu najnowszej karty BAF 53 możliwe jest wykorzystanie funkcji pre-alarmu, która powoduje sygnalizowanie wykrycia zadymienia o wartości 10 % progu alarmowego! Detektor posiada oczywiście zintegrowaną funkcję detekcji zabrudzenia układu wykrywczego. Zastosowanie: System nadaje się doskonale do archiwów, obiektów sakralnych, muzealnych, centrów komputerowych, serwerowni, magazynów wysokiego składowania, przestrzeni podpodłogowych, szybów windowych itd. Inne czujki specjalne. Liniowa Czujka Temperatury Schrack ADW 511A. Czujka ADW 511A jest liniową, nadmiarowo- -różniczkową czujką ciepła, przeznaczoną do wykrywania i sygnalizowania uwalniającej się energii cieplnej w czasie pożaru. Jest szczególnie przydatna w miejscach, gdzie zastosowanie tradycyjnych czujek ciepła jest utrudnione: w garażach otwartych, rampach załadowczych, pomieszczeniach produkcyjnych o dużym zapyleniu, tunelach itd. Różnice między czujką ADW 511, a Schrack ADW 511A. Na targach prezentujemy najnowszą czujkę Schrack ADW 511A. W porównaniu z poprzednim modelem, czujka ta umożliwia zainstalowanie wewnątrz jej obudowy modułu Schrack BA-OI3, co pozwala z kolei na bezpośrednie dołączenie detektora do pętli BMZ Integral. Oprócz tego, równolegle do bezpotencjałowych wyjść przekaźnikowych posiada także wyjścia typu OC (dla alarmu, prealarmu, uszkodzenia). Czujka nowa została przebadana zgodnie z normą PN-EN 54-5: 2003 (A1, A2, B, C, D, E, F, G). Nowa wersja ADW uwzględnia najnowsze rozwiązania w zakresie detekcji i technologii mikroprocesorowej. 8

9 elementy specjalnego przeznaczenia - nowości Schrack Integral centrale sterowania gaszeniem. Dzięki unikalnej koncepcji pełnej redundancji systemu oraz wysokiej odporności na zakłócenia EMC, system BMZ Integral został certyfikowany także jako centrala sterowania Stałymi Urządzeniami Gaśniczymi. Zgodnie z najnowszymi wymaganiami, mającymi obowiązywać od 1 kwietnia 2006 roku, system został dodatkowo przystosowany do tego zadania. Dostosowanie to polega na wyposażeniu centrali w dodatkowy, równoległy panel wskazań z diodami LED (norma PN-EN wymaga, aby dla każdej strefy gaszenia wskazywano stan pracy pojedynczego urządzenia gaśniczego), kartę wyjść przekaźnikowych B3-REL16E. Opcjonalnie wykorzystuje się także odpowiednio dostosowaną kartę B3-MTI8 oraz najnowsze oprogramowanie. Podobnie jak do tej pory, głównym komponentem sterującym pozostaje karta B3-OM8. Schrack Seconet zawsze stara się wyznaczać nowe szlaki w dziedzinie bezpieczeństwa. W przypadku systemów gaśniczych, jako jedyna jak dotąd firma na rynku, zdecydowała się wykorzystać w systemie gaśniczym pętle dozorowe, na których instalowane są przyciski START, STOP oraz elementy detekcyjne. Szczegóły takiego rozwiązania pokazuje przykładowa instalacja na naszym stoisku. Centrale sterowania gaszeniem dostępne są także w wersji C. Główne zalety: Możliwość wielostrefowego sterowania Stałymi Urządzeniami Gaśniczymi (SUG) W pełni zdublowana struktura systemu Modułowa, zdecentralizowana budowa (możliwość łatwej rozbudowy systemu) Możliwość pracy sieciowej Rozwiązania zgodne z nową normą PN-EN Możliwość połączenia CSP z CSG za pomocą standardowego złącza zgodnie z VdS 2496 elastyczne oprogramowanie możliwość tworzenia zaawansowanych algorytmów sterowań Warianty paneli gaśniczowykrywczych BMZ Integral - centrala sygnalizacji pożarowej zgodna z EN54/2 i EN54/4 SLZ Integral elektryczne, automatyczne urządzenie sterujące i opóźniające zgodne z EN54/4 i EN BLZ Integral - system połączony; centrala sygnalizacji pożarowej / elektryczne, automatyczne urządzenie sterujące iopóźniające zgodne z PN-EN 54/2, PN-EN 54/4 i PN-EN Sieć SecoNET. SecoNET to system sieciowy umożliwiający połączenie w jeden system sygnalizacji pożarowej praktycznie nieograniczonej liczby central. Dzięki zastosowaniu nowoczesnego w swej architekturze protokołu komunikacyjnego N3, możliwe jest połączenie w jeden system ponad 60 tys. CSP (16 x 62 x 63). Architektura i możliwości sieci Seco- NET zostały poszerzone dzięki zastosowaniu nowych elementów sieci, którymi są Centrale Główne (CG). Umożliwiają one przede wszystkim zcentralizowane zarządzanie siecią SecoNET oraz tworzenie dodatkowych logicznych powiązań między elementami systemu. Panel obsługi High End pozwala na odczytywanie stanów pracy oraz obsługę wszystkich podłączonych do sieci SecoNET urządzeń (elementy peryferyjne, centrale, systemy zewnętrzne, SUG itd). Kiedy tworzymy sieć SecoNET? 1) Gdy liczba łączonych central Integral przekracza 16. 2) Gdy w jednym systemie mają pracować centrale Integral z centralami starszej generacji (np. Maxima). 3) Gdy ze względu na charakter zabezpieczanego obiektu zalecane jest utworzenie podsystemów pracujących niezależnie od siebie ale zarządzanych z jednego wspólnego miejsca 4) Gdy chcemy zwiększyć niezawodność i pewność działania dużego systemu sygnalizacji pożarowej. 5) Gdy chcemy mieć możliwość dokonywania zmian i rozbudów architektury systemu z jak najmniejszym wpływem na zabezpieczane już obiekty. 9

10 nowoczesne możliwości obsługi systemu System zarządzania i wizualizacji zdarzeń pożarowych SecoLOG. SecoLOG jest systemem wizualizacji i zarządzania zdarzeniami pożarowymi. Jest aplikacją nie tylko podwyższającą komfort pracy z systemem bezpieczeństwa i automatyki obiektu, jest przede wszystkim elementem gwarantującym intuicyjność i przejrzystość obsługi czyli sprawne prowadzenia akcji ratowniczej w przypadku wystąpienia zagrożenia pożarowego. Faktem oczywistym jest wykorzystanie w SecoLOG podobnie jak w samym BMZ Integral parametru redundancji, tak najważniejszych elementów hardware'u, jak i procedur operacyjnych. Dzięki temu nawet w przypadku awarii niektórych elementów systemu jego poprawna praca zostaje zachowana. System wykorzystuje 2 monitory, z czego na jednym wskazywane są wyłącznie komunikaty i raporty tekstowe, drugi zaś odpowiedzialny jest za prezentowanie grafik systemowych i zdjęć w odpowiedniej skali. Zorientowanie kolejnych wersji SecoLOGa niemal całkowicie w kierunku najnowszych wytycznych EU, w tym ÖNORM F303, zapewniają użytkownikowi całej aplikacji usystematyzowane i przejrzyste przebiegi funkcyjne przy pełnej niezawodności systemu. Zdalny dostęp. Zdalny dostęp oferowany jest w 2 wersjach: uproszczonej dla użytkownika lub konserwatora pod nazwą Integral Remote Control Panel (IRCP) oraz pełnej, dla konserwatorów systemu, pod nazwą Integral Remote Access Server (IRAS). IRCP IRCP to 100% odzwierciedlenie pola obsługi BMZ Integral / BMZ Integral C na monitorze komputera PC. Dzięki temu można nie tylko odczytywać informacje, ale i wysyłać polecenia w czasie rzeczywistym z dowolnego miejsca na Ziemi. IRCP posiada skomplikowany i wielohierarchiczny system zabezpieczeń, uniemożliwiający nieautoryzowany dostęp do systemu. W zależności od potrzeb może być wykorzystywany na wielu stacjach roboczych. IRAS Umożliwia korzystanie z wszystkich funkcji IRCP, wzbogaconych dodatkowo o cały szereg możliwości serwisowych. Pozwala na zdalne programowanie systemu i zmiany konfiguracji, adresów elementów, czułości czujek itp. Prowadzenie zdalnego serwisu w rozumieniu analizy sytuacji w obiekcie, odczytywanie poziomów zabrudzeń czujek dymu i multisensorów, odczyt innych parametrów eksploatacji elementów wykrywczych i inne funkcje wspierające serwis systemu. Więcej szczegółów przekażą Państwu nasi specjaliści na stoisku nr 3. Nowe pola wskazań. W tym roku po raz pierwszy wyposażyliśmy nasze systemy w tak wiele wariantów pól obsługi: Panel wskazań stanu poszczególnych stref czujek. Odpowiedni kolor palącej się diody LED informuje o alarmie, uszkodzeniu lub odłączeniu danej strefy. Panel taki montuje się w obudowie centrali lub zamawia jako oddzielne pole informacyjne Panel informacyjny dla systemów gaśniczych BLZ/SLZ Integral. Informacje prezentowane na wyświetlaczu pochodzą z max. 8 stref gaszenia. Podobnie jak w przypadku innych pól obsługi, może ono być wbudowane w obudowę centrali lub występować osobno. Pole obsługi High End. Pierwszy w pełni kolorowy wyświetlacz LCD zastosowany w systemach ppoż. Opisy tekstowe w różnych kolorach wspomagane elementy graficznymi. Bardzo łatwa nawigacja w menu specjalne programy prowadzenia użytkownika po menu w sytuacjach zagrożenia. W sprzedaży także wersja z drukarką protokołującą. 10

11 systemy przyzywowe i komunikacji - nowości VISOCALL PLUS. W ciągu ostatnich dwu lat systemy przyzywowe Schrack Seconet uległy znaczącej przemianie. Cała rodzina urządzeń Visocall Plus uległa gruntownej przebudowie, a zakres możliwych dziś do wykorzystania funkcji jest w stanie zaspokoić potrzeby każdej prywatnej kliniki, szpitala publicznego, domu opieki czy ośrodka sanatoryjnego. Podobnie jak w przypadku systemów sygnalizacji pożarowej, ich cena także uległa znaczącemu obniżeniu. Visocall Plus nie jest zwykłym systemem przyzywowym, znanym powszechnie na rynku krajowym. Oprócz podstawowych, w tym przypadku, funkcji pozwalających pacjentom na wezwanie pomocy dyżurnej pielęgniarki, umożliwia on szereg dodatkowych funkcji. Ich szeroki zakres wynika zarówno z budowy całego systemu oraz jego pojedynczych elementów, jak i możliwości bardzo elastycznej konfiguracji, pozwalającej na dostosowanie go do każdej koncepcji opieki nad pacjentami oraz możliwości finansowych inwestora. Opcjonalnie, w ramach systemu mamy możliwość także wykorzystania systemu bezprzewodowego VISOFUNK PLUS oraz nieco prostszego systemu VISOOPT PLUS. Ten drugi jest niewątpliwie systemem najprostszym technologicznie, choć bardzo często wykorzystywanym w niewielkich oddziałach szpitalnych, domach opieki, toaletach i łazienkach dla osób niepełnosprawnych w hotelach, obiektach użyteczności publicznej czy też na izbach zatrzymań lub w aresztach. Normy europejskie. Będąc pełnoprawnym członkiem Unii Europejskiej, Polska powinna zwrócić należytą uwagę na europejskie standardy i wytyczne, zgodnie z którymi dopuszcza się do stosowania systemy przywoławcze. Główna norma europejska w zakresie systemów komunikacji wewnętrznej to VDE 0834, wyznaczająca ramy techniczne dla stosowania systemów przywoławczych w szpitalach, domach opieki, a także łazienkach dla niepełnosprawnych w hotelach i supermarketach. Schrack Seconet jest jedyną firmą w Polsce, oferującą sprzęt posiadający certyfikat VDE 0834! SecurWATCH nowe możliwości Visocall Plus. SecurWATCH to zupełnie nowe rozwiązanie na rynku polskim. Prezentujemy państwu uzupełnienie systemu Visocall Plus o funkcje nadzoru, identyfikacji i poszukiwania poruszających się osób. SecurWATCH nie jest pojedynczym produktem, czy jednostkowym rozwiązaniem. Skupia w sobie wiele zalet systemu całkowicie wszechstronnego, wykorzystującego w swoim działaniu aż trzy technologie wymiany informacji: IR obszar światła podczerwonego dla dokładnej lokalizacji osób lub przedmiotów; LF niski zakres fal do pracy na niewielkich obszarach; RF zakres fal radiowych do nadzoru większych powierzchni. To doskonałe rozwiązanie stosowane jest wszędzie tam, gdzie informacja o zmianie pobytu pacjentów lub przemieszczaniu cennych przedmiotów ma ogromne znaczenie dla bezpieczeństwa mienia, życia i zdrowia ludzi. 11

12 System Przyzywowy Visocall Plus do szpitali, domów opieki, hoteli, supermarketów System komunikacji dla personelu oraz pacjentów obiektów zdrowotnych System organizacji pracy System przyzywowy dla osób demencyjnych System przewodowy System radiowy Spełnia wszystkie normy i zalecenia państw Unii Europejskiej Podwyższa standard usług Obniża koszty funkcjonowania oddziałów szpitalnych Zwiększa produktywność personelu Schrack Seconet Polska Sp. z o.o. Oddział w Poznaniu ul. Macieja Palacza 13, Poznań tel. (+48 61) office.poznan@schrack-seconet.pl Schrack Seconet Polska Sp. z o.o. ul. Domaniewska 41, Warszawa tel. (+48 22) office.warszawa@schrack-seconet.pl
