1 Optymalizacja zużycia energii 1 Odnawialne Źródła Energii

2 mgr inż. Piotr Krzemiński Danfoss od Odnawialne Źródła Energii tel: Odnawialne Źródła Energii

3 Początki Danfoss 3 Odnawialne Źródła Energii

4 Spotkanie Odnawialne Źródła Energii

5 Spotkanie Odnawialne Źródła Energii

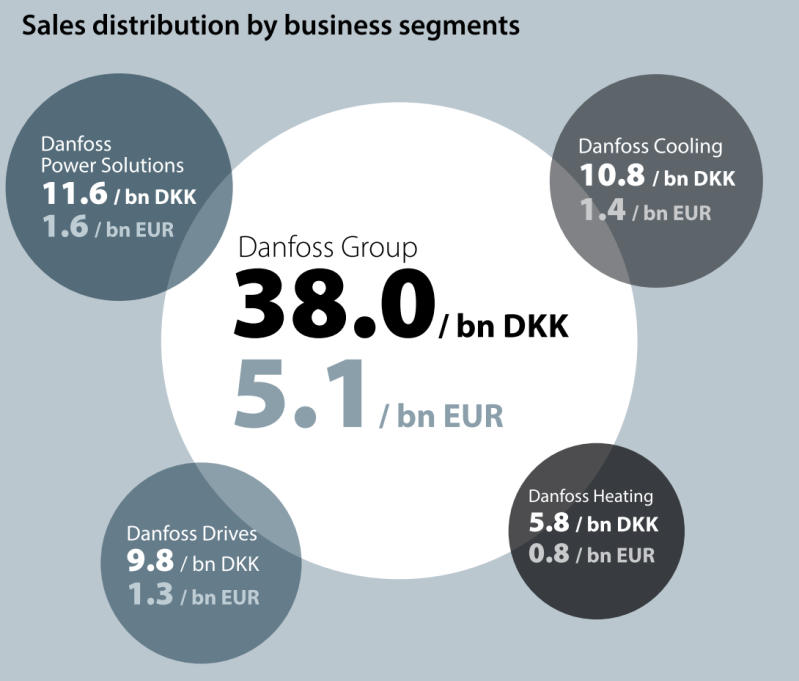

6 Danfoss, sprzedaż sektorami i inwestycje R&D 6 Odnawialne Źródła Energii

7 Danfoss, sprzedaż regionami Odnawialne Źródła Energii

8 Danfoss w Polsce 8 Odnawialne Źródła Energii

9 9 Odnawialne Źródła Energii

10 Kryteria merytoryczne I stopnia 10 Odnawialne Źródła Energii

11 Wskaźniki rocznego zapotrzebowania na energię EU, EK, EP EK energia końcowa EP energia pierwotna EU energia użytkowa Odbiornik Przewody Automatyka itd Źródło współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii 11 Odnawialne Źródła Energii

12 Wskaźniki rocznego zapotrzebowania na energię EU, EK, EP EU energia użytkowa Odbiornik Przewody Automatyka itd Źródło EK energia końcowa EP energia pierwotna 12 Odnawialne Źródła Energii

13 Wskaźniki rocznego zapotrzebowania na energię EU, EK, EP 13 Odnawialne Źródła Energii

14 Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie

15 Rozporządzenie , poz. 926: 15 Odnawialne Źródła Energii

16 Rozporządzenie , poz. 926: w sprawie warunków technicznych, jakim powinny odpowiadać budynki EP energia pierwotna Cząstkowe maksymalne wartości wskaźnika EP H+W na potrzeby ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej [kwh/(m 2 rok)] 16 Odnawialne Źródła Energii

17 Rozporządzenie , poz. 888: w sprawie metodologii obliczania charakterystyki energetycznej budynku Energia użytkowa [EU'] kwh/m2 c.o. 80 c.w.u. 20 Energia końcowa [EK] Gazowy kocioł kondensacyjny η EK 0,94 85,1 108,6 0,85 23,5 Kocioł ekogroszek η EK 0,82 97,6 128,3 0,65 30,8 Energia pierwotna [EP] Gazowy kocioł kondensacyjny Kocioł ekogroszek EK Wi EP 108,6 1,1 119,5 128,3 1,1 141 Maksymalne wartości wskaźnika EP H+W [kwh/(m 2 rok)] Rodzaj budynku Budynki mieszkalne, jednorodzinne Budynki mieszkalne, wielorodzinne Odnawialne Źródła Energii

18 Rozporządzenie , poz. 926: Wartość EP dla standardowego budynku 150m2, 50W/m 2, 4 osoby, gaz ziemny wysokometanowy typu E (dawniej GZ-50) Ogrzewanie kwh/rok c.w.u. kwh/rok Suma kwh/m 2 Koszalin Poznań Warszawa Białystok Suwałki Odnawialne Źródła Energii

19 Dlaczego pompy ciepła, wymogi prawa: Budynek 150m2, 50W/m 2, 4 osoby, Eu H+W =18 000kWh Gaz E u = kwh/rok, η = 0,95; w = 1,1 E k = E u /η; -> Ek = kwh E p = 1,1*18 950/150 m²; E p = 139 kwh/m² Pompa ciepła E u = kwh/rok, SCOP = 4; w = 3,0 E k = E u /SCOP; E k = kwh E p = 3 x 4 500/150 m²; Ep = 90 kwh/m² Wniosek: Zastosowanie pompy ciepła HP zmniejsza ilość energii pierwotnej EP o 40% tylko zastosowanie pompy ciepła zmniejsza ilość energii końcowej Ek poniżej ilości energii użytkowej Eu 19 Odnawialne Źródła Energii

20 Rozporządzenie , poz. 926: w sprawie warunków technicznych, jakim powinny odpowiadać budynki Po dla standardowych budynków jednorodzinnych ogrzewanie będzie możliwe jedynie: Gazowy kocioł kondensacyjny + rekuperacja + solary Pompa ciepła Biomasa Ciepło systemowe 20 Odnawialne Źródła Energii

21 Szczegółowe wyliczenia: Dr. inż. Piotr Jadwiszczak Politechnika Wrocławska 21 Odnawialne Źródła Energii

22 Kryteria merytoryczne I stopnia 22 Odnawialne Źródła Energii

23 Wzrost zanieczyszczeń (ps. jakie to miasto?) 23 Odnawialne Źródła Energii

24 Likwidacja niskiej emisji pyłów zawieszonych PM 2,5 i PM 10 Jak instalacje solarne mogą likwidować emisje? Emisja pyłu zawieszonego PM 10 (dane z raportu o stanie środowiska w województwie małopolskim w 2009 roku) 24 Odnawialne Źródła Energii

25 Przykłady instalacji kotłowni termodynamicznych 25 Odnawialne Źródła Energii

26 Pompy ciepła urządzenia chłodnicze wykorzystywane do celów grzewczych 26 Odnawialne Źródła Energii

27 Jak pracuje pompa ciepła? Obieg górnego źródła ciepła Obieg chłodniczy Obieg dolnego źródła ciepła 27 Odnawialne Źródła Energii

28 28 Odnawialne Źródła Energii Co to jest?

29 29 Odnawialne Źródła Energii

30 30 Odnawialne Źródła Energii

31 PRZYKŁADY REALIZACJI Dawna kopalnia Concordia która funkcjonuje obecnie jako Szyb Maciej - zabytek techniki górniczej Hotel i restauracja 31 Odnawialne Źródła Energii

32 Pompy Ciepła - rozliczenie i eksploatacja na przykładzie instalacji w Areszcie Śledczym w Słupsku kpt. Marcin Mleczko Kierownik działu kwatermistrzowskiego Aresztu Śledczego w Słupsku 32 Odnawialne Źródła Energii

33 Skąd pomysł na pompy ciepła? Zadanie Termomodernizacja pawilonu penitencjarnego oraz budynku gospodarczego wraz z wymianą instalacji wewnętrznych w Areszcie Śledczym w Słupsku Kwota uzyskana na zadanie ,00 zł NFOŚiGW ,00 zł CZSW ,00 zł 33 Odnawialne Źródła Energii

34 Projekt kotłowni pomp ciepła z dolnym źródłem Założenia do projektu: -Osobne kotłownie i instalacje dolnego źródła dla budynku gospodarczego i pawilonu penitencjarnego 1) Pawilon penitencjarny: pompy ciepła szt. 3, (o mocy 42 kw każda) wraz z dolnym źródłem o długości 2550 m. Ilość sond: 17 kpl. (gł. 150 m) 2) Budynek gospodarczy: pompy ciepła szt. 2 (kaskadowe 13 kw i 17,2 kw) wraz z o długości 600 m. Ilość sond: 4 kpl. - Kotłownie umieszczone w małych pomieszczeniach (brak miejsca na duże bufory) 34 Odnawialne Źródła Energii

35 Oszczędności w 2015 r. w stosunku do średniej średnia OSZCZĘDNOŚCI październik ,74 zł ,03 zł 4 033,71 zł 22% listopad ,37 zł ,16 zł ,21 zł 45% grudzień ,32 zł ,36 zł ,96 zł 50% styczeń ,19 zł ,26 zł ,93 zł 39% zł35 000,00 zł30 000,00 zł25 000,00 zł20 000,00 zł15 000,00 zł10 000,00 październik listopad grudzień styczeń złzł5 000,00 średnia Odnawialne Źródła Energii

36 36 Odnawialne Źródła Energii

37 Reńskie Osiedle Oława osiedle dobrej przyszłości oddanie I etapu - 36 domów szeregowych 37 Odnawialne Źródła Energii

38 Zapraszamy na relację z pierwszych etapów budowy 38 Odnawialne Źródła Energii

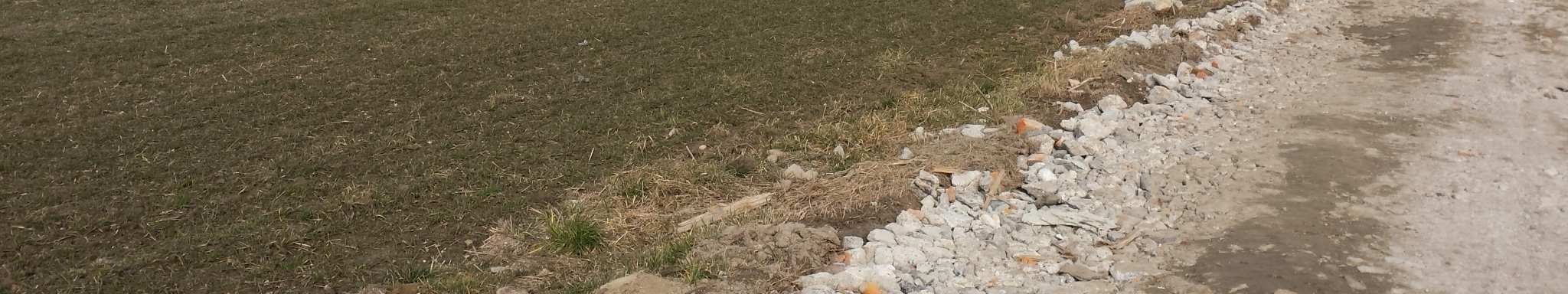

39 Rozpoczęcie inwestycji 39 Odnawialne Źródła Energii

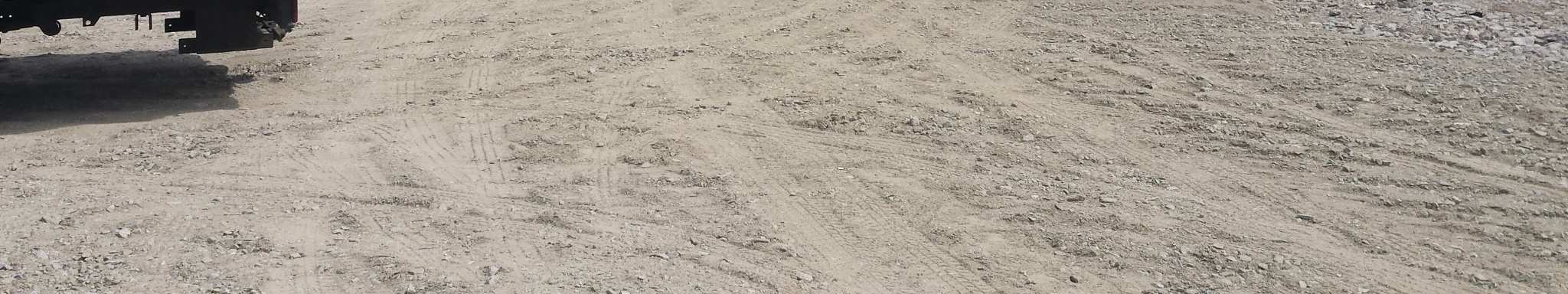

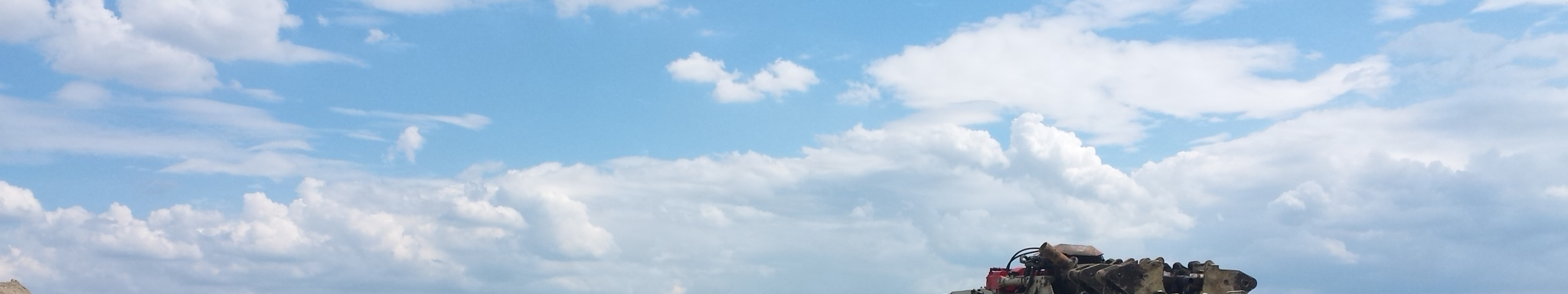

40 Przyjazd wiertnicy na budowę 40 Odnawialne Źródła Energii

41 Wytyczone odwierty pod budynkami oraz na ogrodzie 41 Odnawialne Źródła Energii

42 42 Odnawialne Źródła Energii

43 Zaawansowanie robót na koniec 2015 roku 43 Odnawialne Źródła Energii

44 Pozyskiwanie ciepła woda / ścieki 44 Odnawialne Źródła Energii

45 Fabryka mebli, suszenie lakierowanych elementów drewnianych i przygotowanie ciepłej wody użytkowej Energia z gorącego powietrza odpadowego (kompresorownia) Poprzez pompy ciepła jest wykorzystana do ogrzewania powietrza technologicznego oraz produkcji ciepłej wody użytkowej. Start Praca tylko latem (zimą jest wykorzystany kocioł służący także do celów ogrzewania). Czas zwrotu ~2 lata. 45 Odnawialne Źródła Energii

46 Fabryka mebli, suszenie lakierowanych elementów drewnianych i przygotowanie ciepłej wody użytkowej 46 Odnawialne Źródła Energii

47 Optymalizacja zużycia energii

48 Najszersza na rynku oferta produktowa. Wszystko od jednego dostawcy, działające kompatybilnie jako jeden ekosystem drzewo od najgłębszego korzenia do najwyższego liścia. Monitorowanie i sterowanie systemem Wentylacja z odzyskiem ciepła Regulacja strefowa Dachowe i gruntowe systemy przeciwoblodzeniowe oraz zabezpieczenie rurociągów DEVI Równoważenie hydrauliczne, regulacja przepływu i temperatury Regulacja temperatury w pomieszczeniach i inteligentne systemy grzewcze Systemy i komponenty instalacji do ciepłej wody użytkowej Urządzenia do pomiaru energii Wodne ogrzewanie podłogowe Elektryczne ogrzewanie podłogowe DEVI Węzły cieplne, wymienniki ciepła i urządzenia do automatycznej regulacji Gruntowe i powietrzne pompy ciepła Komponenty do palników olejowych 48 Odnawialne Źródła Energii

49 Jak płynie woda w instalacji? Woda zawsze płynie tam gdzie jest mniejszy opór! W rezultacie występują jej braki na ostatnich odbiornikach 49 Odnawialne Źródła Energii

50 Jak płynie woda w instalacji? lub nadmierne przepływy po zamknięciu części odbiorników! 50 Odnawialne Źródła Energii

51 Zmienne zapotrzebowanie na ciepło i chłód w ciągu doby / sezonu / roku 51 Odnawialne Źródła Energii

52 Dlaczego równoważenie jest ważne? wszystkie odbiorniki ciepła (chłodu) mają zapewniony prawidłowy przepływ 52 Odnawialne Źródła Energii

53 Zawory równoważące Danfoss - Referencje Silver Forum, Wrocław Sea Towers, Gdynia Złote Tarasy, Warszawa 53 Odnawialne Źródła Energii

54 Komfort to ciepła woda użytkowa Dostępność Właściwa temperatura 54 Odnawialne Źródła Energii

55 Zabezpieczenie instalacji przed zbyt wysoką temperaturą wody (poparzeniem) Woda nie musi być wrząca, aby stanowić zagrożenie poparzeń W temperaturze 63ºC poparzenie pierwszego stopnia następuje już po 2 sekundach 55 Odnawialne Źródła Energii

56 Zabezpieczenie instalacji przed skażeniem bakteriologicznym Czas procesu dezynfekcji według Brundretta zależy od temperatury: dla 48ºC wynosi 30 godzin dla 50ºC wynosi 7 godzin dla 58ºC wynosi 0,3 godziny 56 Odnawialne Źródła Energii

57 Studium przypadku praca w grupach 57 Odnawialne Źródła Energii

58 Optymalizacja zużycia energii 58 Odnawialne Źródła Energii
