Statystyki dla obiektów przestrzennych

Transkrypt

1 Plan prezentacji 1. Statystyki dla obiektów przestrzennych (r.statistics) 2. Kalkulator map rastrowych (r.mapcalc) a) Operacje arytmetyczne b)operacje logiczne -operatory logiczne -zdania logiczne c)operacje na sąsiedztwie za pomocą r.mapcalc

2 Statystyki dla obiektów przestrzennych

3 Polecenie: r.statistics Statystyki.. Idea: wszystkim rastrom z tą samą kategorią na warstwie A (base map) przypisana jest wartość funkcji (statystyki), której argumentami są wielkości rastrów z B (cover map), należące do tej samej kategorii na warstwie A. Zasada działania taka jak r.reports, ale wynikiem jest mapa, nie tabela Cel: obliczenie statystyk przestrzennych i ich graficzne przedstawienie w postaci mapy rastrowej

4 Zadanie 1: obliczyć średnią wysokość n.p.m w powiatach województwa dolnośląskiego

5

6 Zadanie 2: Obliczyć odchylenie standardowe wysokości w powiatach Jaka może być interpretacja tego wyniku?

7 Kalkulator map rastrowych

8 r.mapcalc kalkulator warstw rastrowych główne narzędzie do analiz przestrzennych w GIS GRASS wynikiem działania r.mapcalc jest nowa warstwa rastrowa praca z linii komend znacznie wygodniejsza niż z poziomu GUI!

9 Kalkulator map rastrowych Polecenie: r.mapcalc Składnia ogólna: r.mapcalc nowamapa=wyrażenie(mapa1,mapa2, ) wynikiem działania jest zawsze nowa mapa rastrowa zdefiniowana wg ustawień regionu bieżącego wyrażenie może być: 1. arytmetyczne 2. logiczne wyrażenie może być zdefiniowane na wielkościach stałych lub odwoływać się do istniejących warstw rastrowych

10 Operacje arytmetyczne

11 Funkcje arytmetyczne r.mapcalc pozwala na zastosowanie standardowych operatorów arytmetycznych, m.in.: Dodawania, odejmowania, mnożenia, dzielenia Potęgowania Funkcji trygonometrycznych Wartość bezwzględna Kolejność wykonywanych działań arytmetycznych jest standardowa Kolejność może być modyfikowana nawiasami

12 Operacje arytmetyczne Zadanie 1. stworzyć mapę rastrową taką, aby wszystkie rastry miały wartość 2.

13 Składnia: r.mapcalc map2=2 Technicznie: wielkość 2 ( działanie ) przypisana wszystkim rastrom wynikowej mapy map

14 Operacje na warstwach rastrowych r.mapcalc może wykonywać obliczenia na już istniejących warstwach rastrowych działanie (prawa strona znaku równości) jest wykonywane kolejno dla wszystkich rastrów już istniejącej warstwy: r.mapcalc wynik = 2 * warstwa = 2 *

15 Zadanie 2. przeliczyć warstwę dem.500 tak, aby jednostką wysokości były centymetry. Składnia: r.mapcalc dem.500cm=dem.500*100 Technicznie: każdy raster warstwy dem.500 zostanie przemnożony przez 100, wynik zapamiętany jako dem.500cm

16 Sprawdź wynik

17 Operacje na kilku warstwach rastrowych r.mapcalc może wykonywać działania na kilku już istniejących warstwach rastrowych działanie (prawa strona znaku równości) jest wykonywane kolejno dla odpowiadających sobie (przestrzennie) rastrów: r.mapcalc wynik = warstwa1 - warstwa =

18 Zadanie oblicz różnicę między warstwą dem.500 a warstwą przedstawiającą średnią wysokość sąsiedztwa (przygotowana wcześniej za pomocą r.neighbors)

19 Zinterpretuj wynik!

20 Operacje logiczne

21 Operacje logiczne Składnia: if (warunek, co jeśli spełniony, co jeśli nie) Operatory logiczne: == równy >, < większy, mniejszy >=, <= większy równy, mniejszy równy!= różny W przypadku braku operatora, warunek jest spełniony dla wszystkich rastrów, które mają atrybut liczbowy (nie null)

22 Operacje logiczne Składnia: if (warunek, co jeśli spełniony, co jeśli nie) warunek może być określony na stałych (np. if(2>5) lub istniejących warstwach rastrowych w przypadku spełnienia warunku, na wynikowej warstwie rastry będą miały wielkość określoną po pierwszym przecinku

23 Przykład 1 warunek zdefiniowany na stałych: r.mapcalc w1=if ( 2>1,0,1 ) warunek zawsze jest spełniony, wszystkie komórki wynikowej warstwy równe 0:

24 Przykład 2 warunek dotyczy warstwy dem: r.mapcalc w1=if ( dem.500>500,0,1 ) warunek jest sprawdzany kolejno dla wszystkich komórek rastra: w1 wynik = if ( dem.500 warunek > 500, 0, 1 ) spełniony nie spełniony

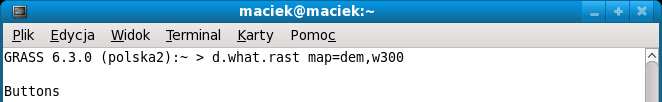

25 Zadanie jeśli na warstwie dem.500 wysokość jest większa niż 300, to na wynikowej warstwie h300 wstaw 1, w przeciwnym wypadku wstaw 0: r.mapcalc 'h300=if(dem.500>300,1,0) Zweryfikuj wynik za pomocą d.what.rast

26 Wynik

27 Zdania logiczne pojedyncze warunki logiczne mogą być łączone w zdania za pomocą łączników logicznych zasada działania łączników jest dokładnie taka sama jak w przypadku SQL, różni się sposób notacji łączniki logiczne: && logiczne i logiczne lub

28 Zdania logiczne składnia ogólna if ( warunek 1 łącznik warunek 2, prawda, fałsz) wynik zdania (wybór prawda lub fałsz) zależy od łącznika: && daje prawdę, jeśli warunek 1 i 2 są JEDNOCZEŚNIE spełnione daje prawdę, jeśli PRZYNAJMNIEJ JEDEN warunek jest spełniony zdania można rozbudowywać w ciągi (monologi?) dowolnej długości

29 Zadanie Wyznaczyć obszary położone powyżej 500m i poniżej 200m (praca na warstwie dem.500). Zweryfikuj wynik używając d.what.rast

30 Zadanie Wyznacz obszary położone w przedziale między 200 a 500m n.p.m. Zweryfikuj wynik używając d.what.rast

31 Zadanie Warunki mogą dotyczyć jednocześnie kilku różnych warstw rastrowych Zadanie: wyznaczyć obszary położone powyżej 200m n.p.m. (dem.500) i będące lasem (uz).

32 Zadanie 4. Wyznaczyć obszary rolnicze (uz) położone na stokach o nachyleniu przekraczającym 3 stopnie

33 Do samodzielnego wykonania: Wyznaczyć obszary rolnicze i leśne położone poniżej 300m n.p.m. Dla województwa dolnośląskiego wyznaczyć obszary leśne i zurbanizowane położone powyżej 500m n.p.m.

34 Warunki logiczne z null() 1.null jako atrybut rastra na warstwie wynikowej 2. null jako element warunku logicznego

35 1. if(uz==3,1,null())

36 2. if(isnull(powds_cat),-9999,powds_cat)

37 Zadanie: dla województwa dolnośląskiego utworzyć dwie strefy buforowe (2 i 10km) wokół lasów

38 Praktyczne wykorzystanie??

39 Operacje na sąsiedztwie za pomocą r.mapcalc Współrzędne sąsiednich rastrów względem rastra x0 określamy podając ich wiersz i kolumnę [w,k] [-1,-1] [-1,0] [-1,1] [0,-1] [0,0] [0,1] [1,-1] [1,0] [1,1]

40 r.mapcalc mapa2=mapa1[-1,-1] x1 x2 x3 x4 x5 x6 x7 x8 x9 x1 x4 x2 x5

41 Wykorzystanie! Analiza zasłonięcia: mapa2=mapa1[-1,-1] mapa1 Jeśli x1>x5 to wynik polecenia będzie>0, czyli raster jest osłonięty z kierunku NW przez x1

42 Do wykonania Składnia: r.mapcalc dem.500_nw=dem.500[-1,-1] zaslon_nw=dem.500_nw-dem.500 Zinterpretuj wynik

43

44 r.null

45 r.null polecenie pozwala zamienić wskazaną wartość arytmetyczną na mapie rastrowej na null (brak danych) lub odwrotnie zamienić wielkość arytmetyczną na mapie na null przydatne np. przy przygotowywaniu warstwy do wyznaczania strefy buforowej nie tworzy nowej warstwy może być zastąpione przez r.mapcalc (ale powstaje nowa warstwa)

46 r.null Składnia: r.null map=raster setnull=w1[,w2,w3 ] null=w RASTER warstwa na której manipulujemy wielkością null setnull opcja pozwala zamienić wskazane wielkości (W1 itd.) na null null opcja pozwala zamienić null na wskazaną wielkość W

47 Zadanie Korzystając z r.mapcalc i warstwy uz, przygotuj warstwę rastrową pokazującą użytkowanie terenu w województwie dolnośląśkim Zastosuj r.null i zamień na null wszystkie kategorie inne niż las

48 r.null

49

50 r.reclass.area

51 r.reclass.area polecenie pozwala usunąć z mapy obszary większe lub mniejsze niż podane kryterium jednostką jest ha

52 Zadanie Z warstwy rastrowej uz wybierz obszary leśne w województwie dolnośląskim, których powierzchnia przekracza 200 ha

53

54

55 r.clump ile jest obszarów spełniających kryteria? polecenie r.clump wykonuje rekategoryzację jednolitych obszarów rastrowych, przypisując każdemu z nich unikalny identyfikator

56 Zadanie ile jest obszarów leśnych w województwie dolnośląskim, których całkowita powierzchnia przekracza 200 ha

57

58

59 Zadania 1. Przedstaw na mapie obszary leśne w województwie dolnośląskim, których powierzchnia przekracza 1000 ha. 2. Oblicz średnią wysokość Wrocławia. 3. Jaka jest średnia wysokość województwa dolnośląskiego? Jaki procent powierzchni województwa jest położony powyżej średniej? 4. Przedstaw na mapie powiaty, których średnia wysokość jest powyżej średniej dla województwa.

60 Zadania cd. 5. Procent miasta w mieście. Jaki procent powierzchni Wrocławia (wg warstwy wektorowej miasta2002) stanowią obszary zurbanizowane określone wg warstwy rastrowej uz? 6. Jaki procent użytków rolnych w województwie dolnośląskim jest zlokalizowanych na stokach o nachyleniu mniejszym niż 5 o? Jakie jest maksymalne nachylenie stoków zagospodarowanych rolniczo? 7. Zadanie z haczykiem!jaka jest średnia ekspozycja stoków zagospodarowanych rolniczo? Dlaczego to zadanie jest bez sensu? Jaką inną statystykę można tu zastosować? 8. Jaka jest maksymalna wysokość upraw rolniczych w województwie dolnośląskim? Jakie jest średnie nachylenie stoków obszarów rolniczych?
