1 Katalog produktów Długoletnie doświadczenie oraz bogate tradycje pozwalają zaoferować Państwu profesjonalną obsługę podczas procesu projektu i doboru elementów składowych systemów wentylacji i klimatyzacji. Głównym przedmiotem działalności Eurowent- Instalacje jest produkcja i dystrybucja elementów instalacji wentylacyjnych i klimatyzacyjnych. Duży nacisk produkcji poświęcony jest na wytwarzaniu przewodów wentylacyjnych, tłumików i przepustnic oraz innych elementów dachowych. Drugą częścią działalności jest dystrybucja produktów innych firm. Dysponujemy blacharnią, w której cały czas poszerzamy park maszynowy. Nie boimy się dużych i skomplikowanych zleceń. Naszą dewizą jest jakość, rzetelność oraz terminowość. Większość elementów okrągłych oraz galanterii wentylacyjnej znajduje się na stanie magazynu. Naszą ofertę współpracy kierujemy głównie do firm wykonawczych, projektowych oraz developerów.

2 Spis treści Rura zwijana OPS Str.3 Czerpnia/wyrzutnia okrągła OCWS Rura gładka OPB1 Str. Króciec z siatką OKZS Przewód półelastyczny aluminiowy OFA Str. Przewód elastyczny aluminiowopoliestrowy OFP Str. Przewód elastyczny izolowany OFI Str. Czerpnia/wyrzutnia ścienna prostokątna PCS Przewód elastyczny izolowany z folią paroszczelną OFS Str. Przewód elastyczny OFPG Str. Klapy rewizyjne KRO/KRP Przewód elastyczny izolowany OFIG Str. Kolano tłoczone OKT-90 Wyrzutnia okrągła dachowa OWDC1 Kolano tłoczone OKT-60 Wyrzutnia okrągła dachowa OWDC2 Kolano tłoczone OKT- Czerpnia okrągła kolanowa ODCK Kolano segmentowe OKS-90 Wyrzutnia okrągła dachowa OWDE Kolano segmentowe OKS-60 wywietrzak cylindryczny OWDB Kolano segmentowe OKS- Czerpnia /wyrzutnia prostokątna PCDA Redukcja tłoczona ORT Czerpnia /wyrzutnia prostokątna PCDB Redukcja segmentowa ORS Trójnik tłoczony OTT Czerpnia /wyrzutnia prostokątna kolanowa PCDK Wyrzutnia prostokątna PWDE Trójnik orłowy OTO Podstawa dachowa prostokątna AI AII Czwórnik tłoczony OCT Podstawa okrągła BI BII BIII Trójnik tłoczony siodłowy Przejście dachowe OPD Nypel ON Cokół dachowy OCD OCDI Mufa OM Króciec elastyczny okrągły OKE Okrągła zaślepka OZM Króciec elastyczny prostokątny PKE Wyrzutnia samoczynna prostokątna Siatka z ramką płaską PSR Czerpnia okrągła dachowa OCDC1 Czerpnia okrągła dachowa OCDC2

3 Sztucer OS Tłumik okrągły OTA Przepustnica regulacyjna ręczna OPRR Tłumik prostokątny PTA Przepustnica zwrotna OPZ Skrzynki rozprężne SR Skrzynki rozprężne SRI Skrzynki rozprężne SRIP Przepustnica typ Iris Taśmy aluminiowe ATA ATAZ Przepustnica jednopłaszczyznowa PPJR Elementy montażowe Szyna perforowana ASM 30x30 Szyna perforowana ASM 20x30 Szyna perforowana ASM x Zawiesia L Zawiesia Z Zawiesia V Klamra zaciskowa KZ Klamra imadełkowa AKI Śruby szpilkowe ASZ Blachowkręty samowiercące Opaska zaciskowa AMT Śruby ocynkowane ASO Podkładka ocynkowana APD Nakrętki ocynkowane ANO Taśma perforowana ATP Uszczelka samoprzylepna AUS Przepustnica wielopłaszczyznowa aluminiowa PPWR Obejmy do przewodów okrągłych APOU Przepustnica zwrotna aluminiowa Gwoździe samoprzylepne AGS 1

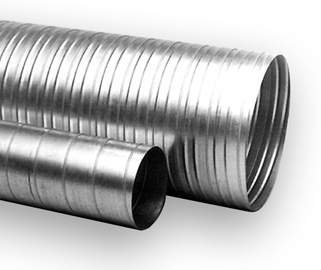

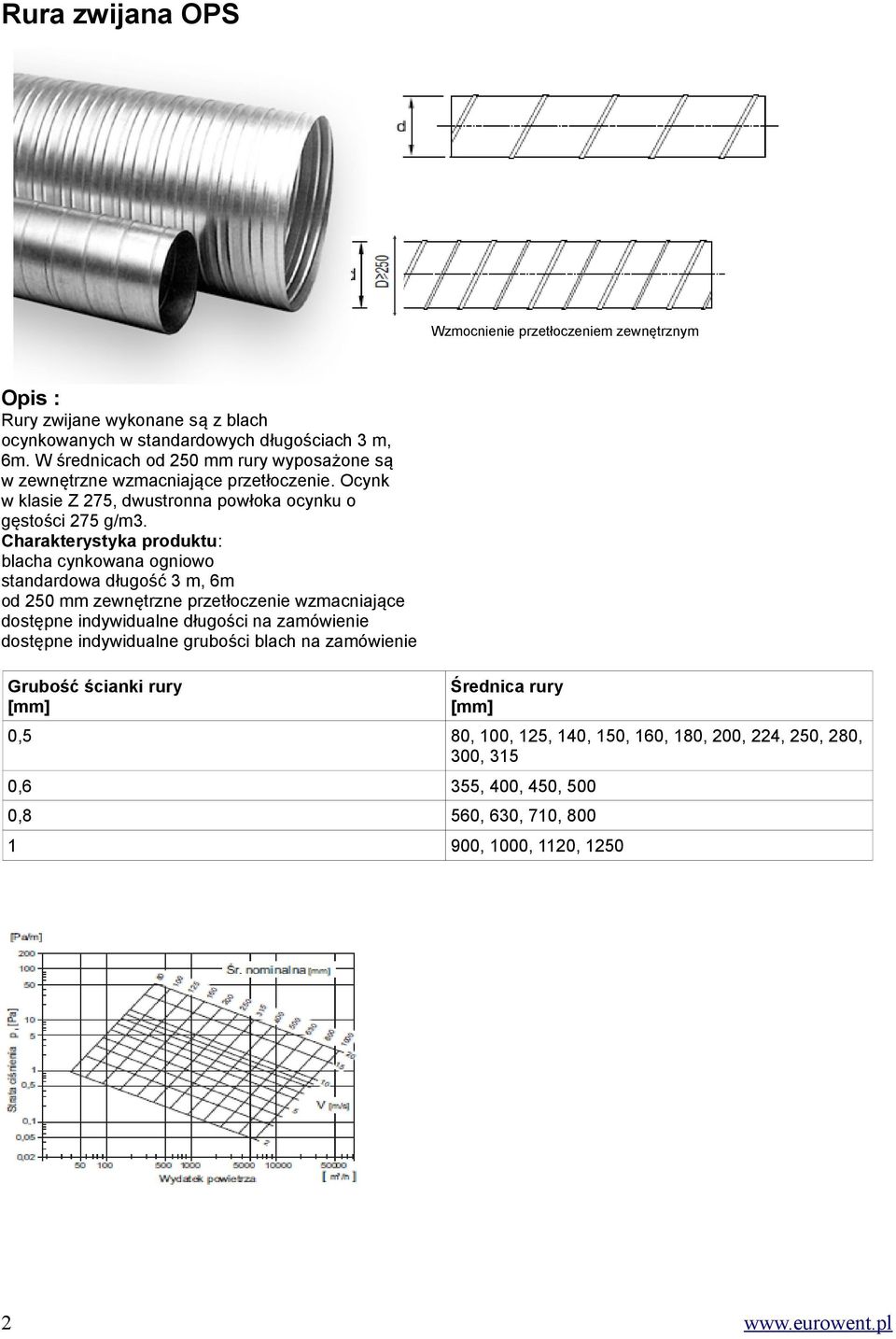

4 Rura zwijana OPS Wzmocnienie przetłoczeniem zewnętrznym Opis : Rury zwijane wykonane są z blach ocynkowanych w standardowych długościach 3 m, 6m. W średnicach od mm rury wyposażone są w zewnętrzne wzmacniające przetłoczenie. Ocynk w klasie Z 275, dwustronna powłoka ocynku o gęstości 275 g/m3. Charakterystyka produktu: blacha cynkowana ogniowo standardowa długość 3 m, 6m od mm zewnętrzne przetłoczenie wzmacniające dostępne indywidualne długości na zamówienie dostępne indywidualne grubości blach na zamówienie Grubość ścianki rury Średnica rury 0,5 80,,, 1, 150,, 180,, 224,, 280, 300, 0,6 355, 0, 0, 0,8 560,, 710, , 0, 10, 1 2

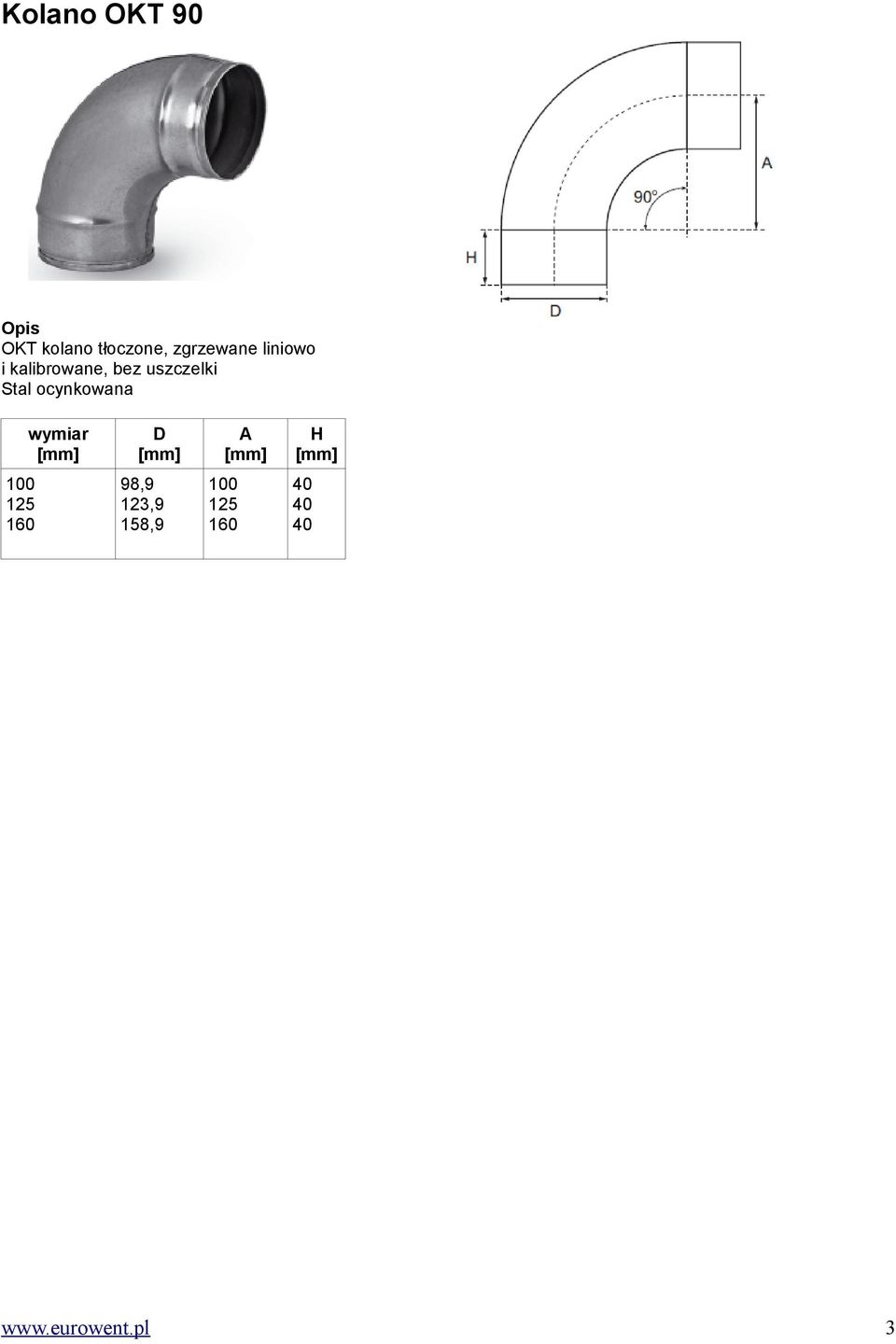

5 Kolano OKT 90 Opis OKT kolano tłoczone, zgrzewane liniowo i kalibrowane, bez uszczelki Stal ocynkowana wymiar D 98,9 3,9 158,9 A H 3

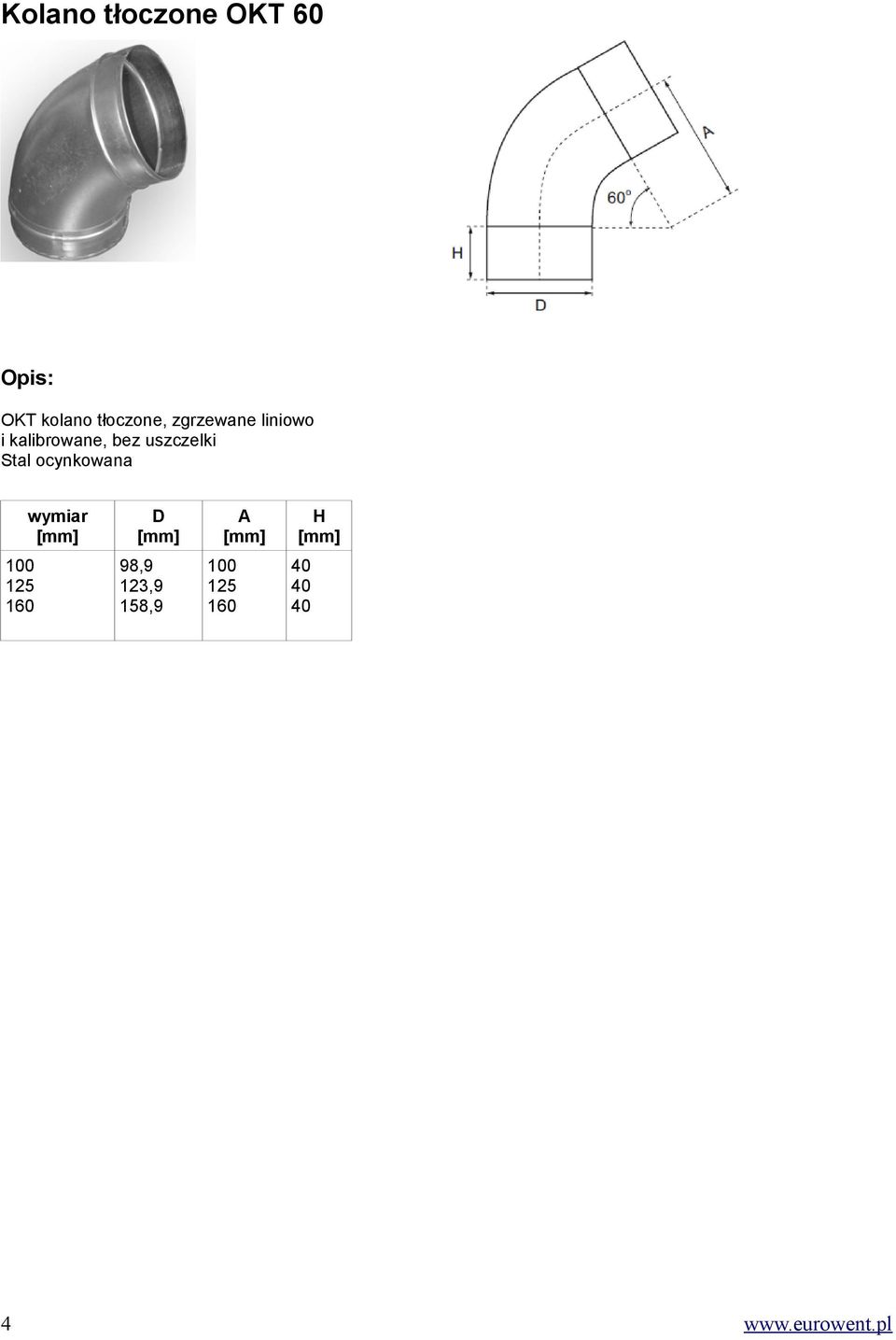

6 Kolano tłoczone OKT 60 OKT kolano tłoczone, zgrzewane liniowo i kalibrowane, bez uszczelki Stal ocynkowana wymiar 4 D 98,9 3,9 158,9 A H

7 Kolano OKT OKT kolano tłoczone, zgrzewane liniowo i kalibrowane, bez uszczelki Stal ocynkowana wymiar D 98,9 3,9 158,9 A H 5

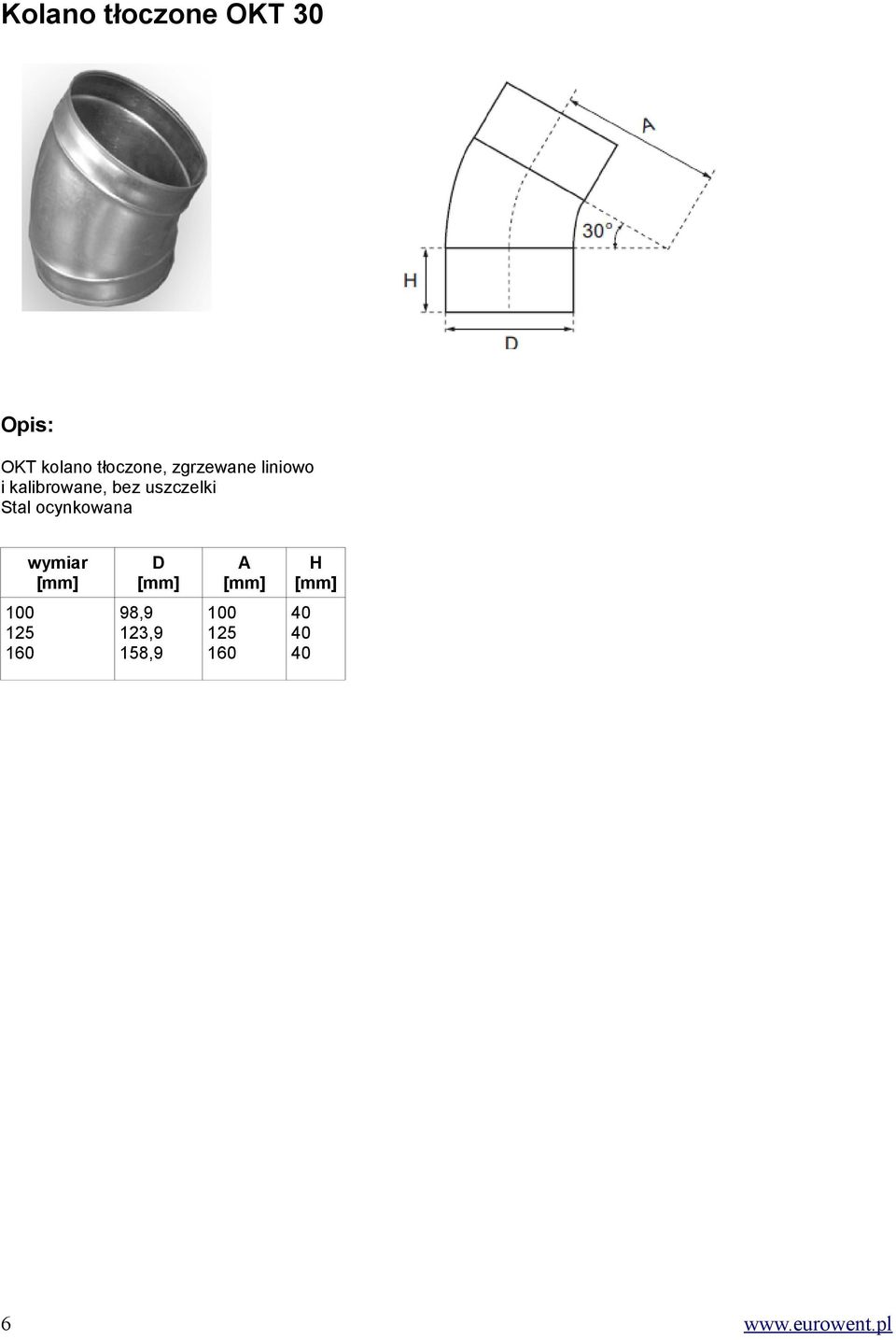

8 Kolano tłoczone OKT 30 OKT kolano tłoczone, zgrzewane liniowo i kalibrowane, bez uszczelki Stal ocynkowana wymiar 6 D 98,9 3,9 158,9 A H

9 Kolano segmentowe OKS stal ocynkowana Charakterystyka produktu: Segmenty łączone zamkiem blacharskim Zgrzew liniowy wymiar D 198,8 248,5 313,4 398,4 448,2 498,0 628,0 708,0 798,0 998,0 H

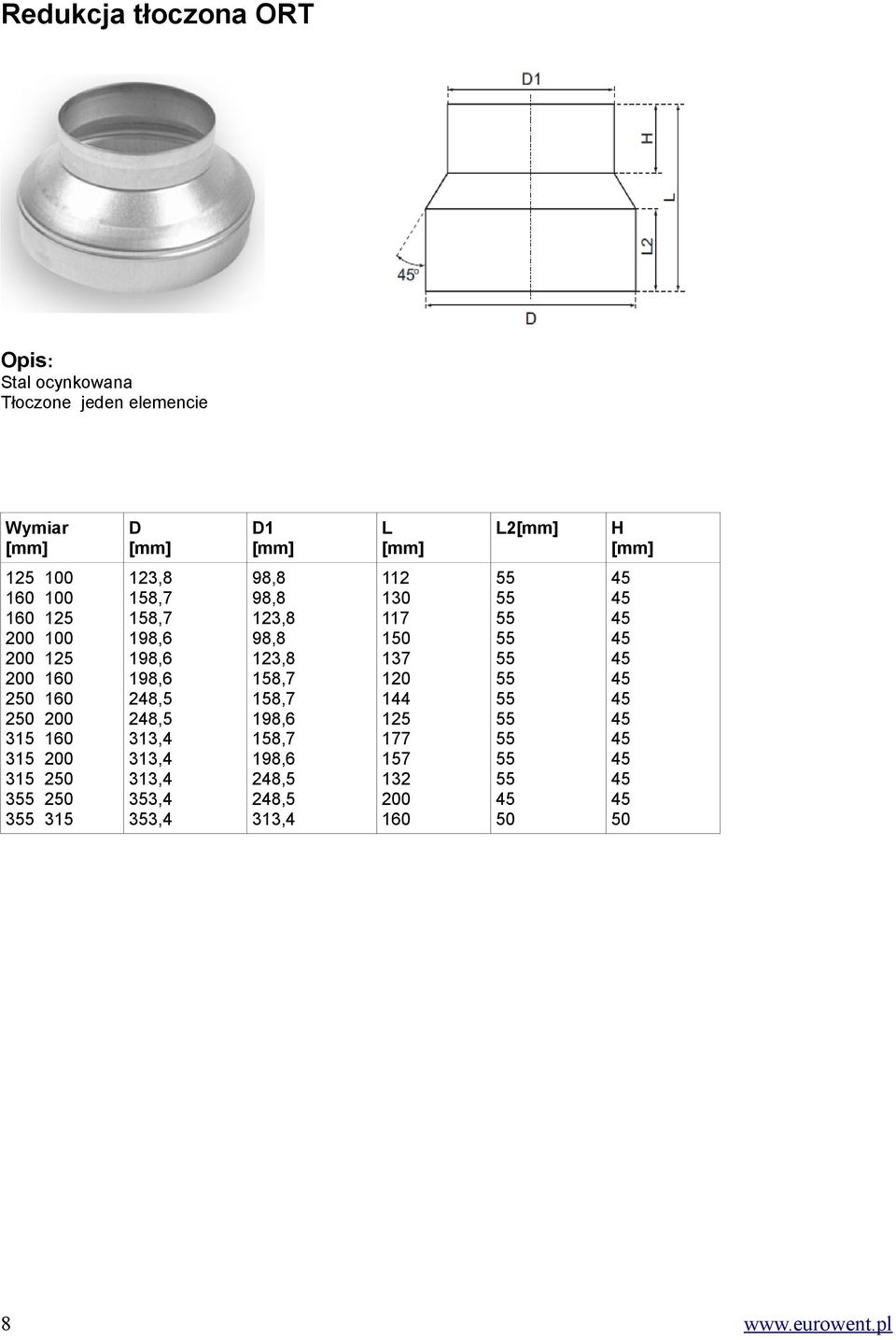

10 Redukcja tłoczona ORT Stal ocynkowana Tłoczone jeden elemencie Wymiar D D1 L L2 H ,8 158,7 158,7 198,6 198,6 198,6 248,5 248,5 313,4 313,4 313,4 353,4 353,4 98,8 98,8 3,8 98,8 3,8 158,7 158,7 198,6 158,7 198,6 248,5 248,5 313,

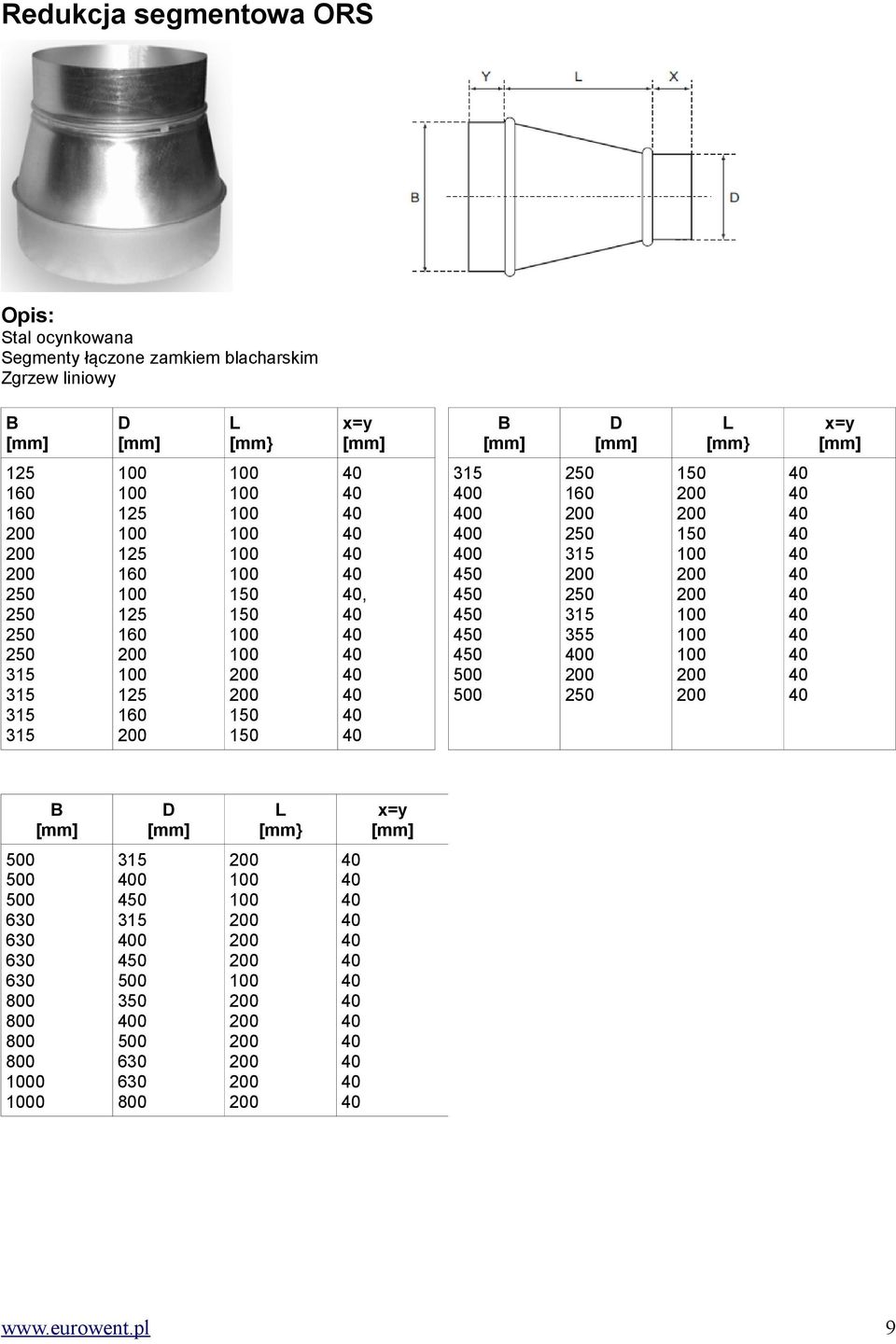

11 Redukcja segmentowa ORS Stal ocynkowana Segmenty łączone zamkiem blacharskim Zgrzew liniowy B D L [mm} x=y , B D L [mm} B D L [mm} x=y x=y 9

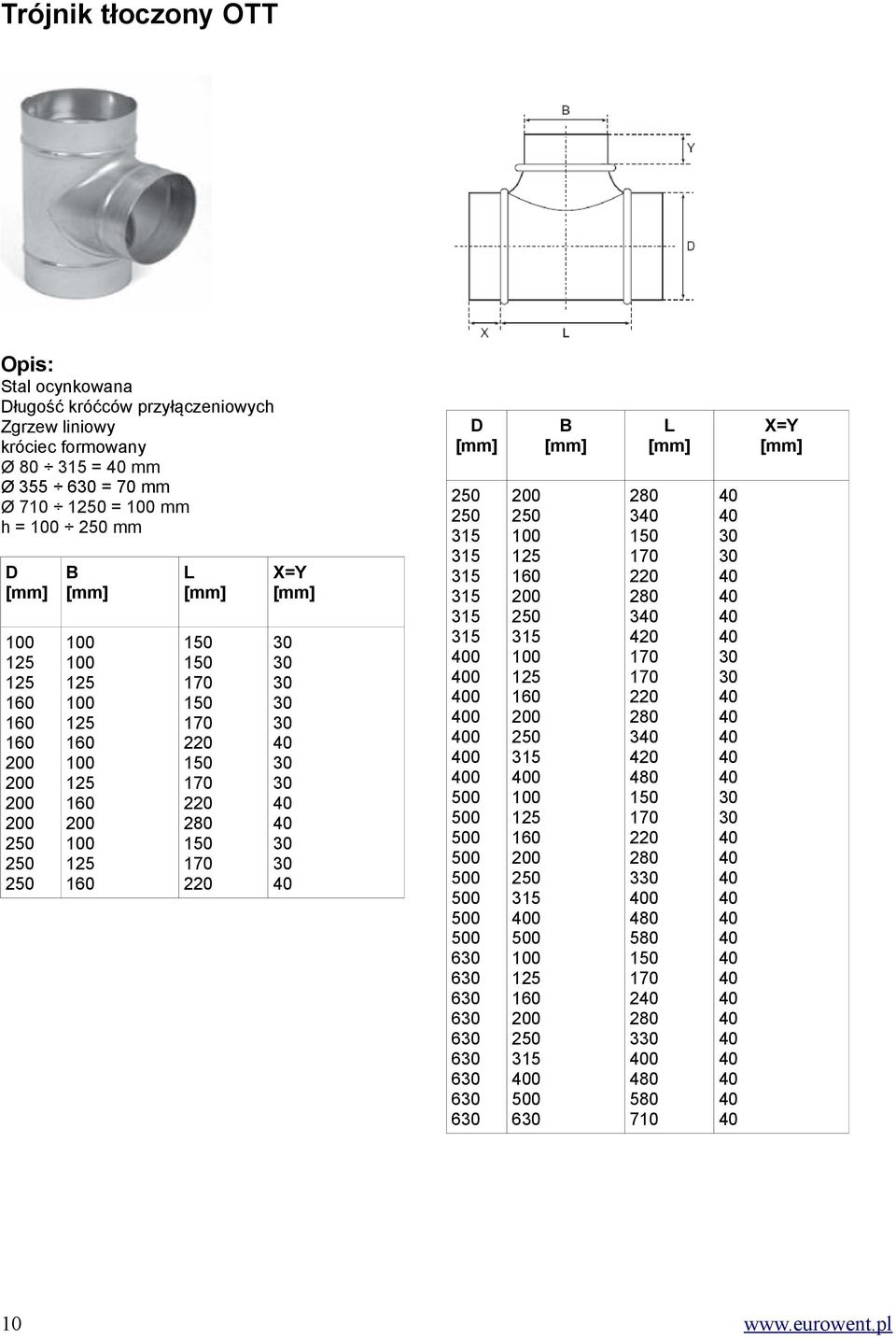

12 Trójnik tłoczony OTT Stal ocynkowana Długość króćców przyłączeniowych Zgrzew liniowy króciec formowany Ø 80 = mm Ø 355 = 70 mm Ø = mm h = mm D B L X=Y D B L X=Y

13 Trójnik siodłowy tłoczony OST Stal ocynkowana Tłoczone jeden element Wymiar D1 D H B R ,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 98,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 158,7 158,7 158,7 158,7 158,7 158,7 158,7 158,7 198,6 198,6 198,6 198,6 198,6 198,6 248,5 248,5 248,5 248,5 313,4 313,

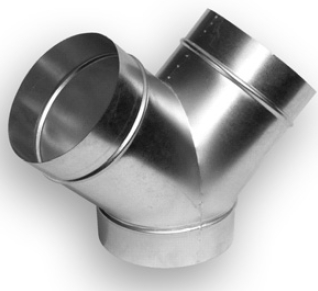

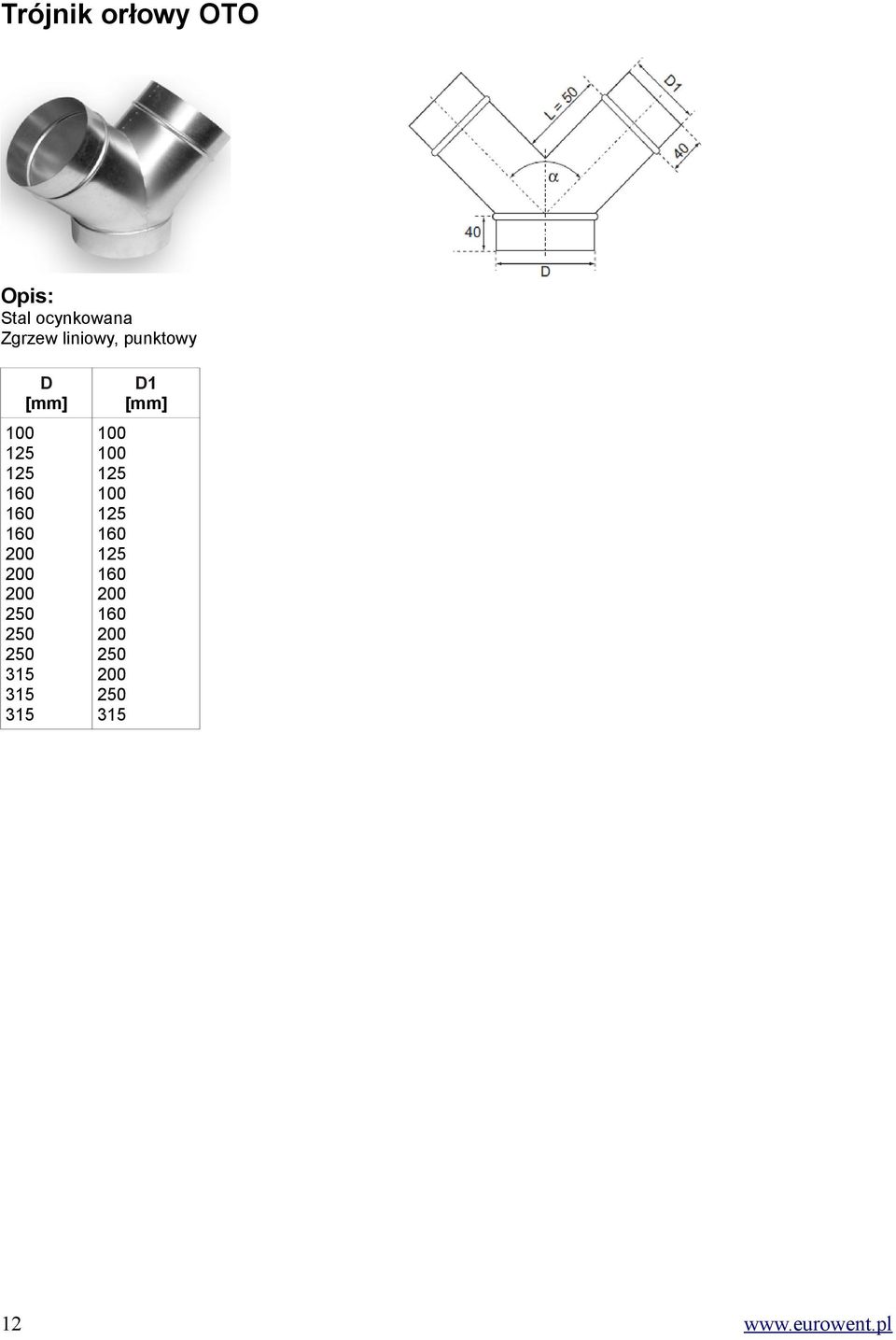

14 Trójnik orłowy OTO Stal ocynkowana Zgrzew liniowy, punktowy D D1

15 Nypel ON Opis : Stal ocynkowana Zgrzew liniowy wymiar D H ,8 3,6 158,7 198,6 248,5 313,4 353,3 398,3 13

16 Mufa OM Stal ocynkowana Zgrzew liniowy D D1,5,5,6,7,8, ,1 H

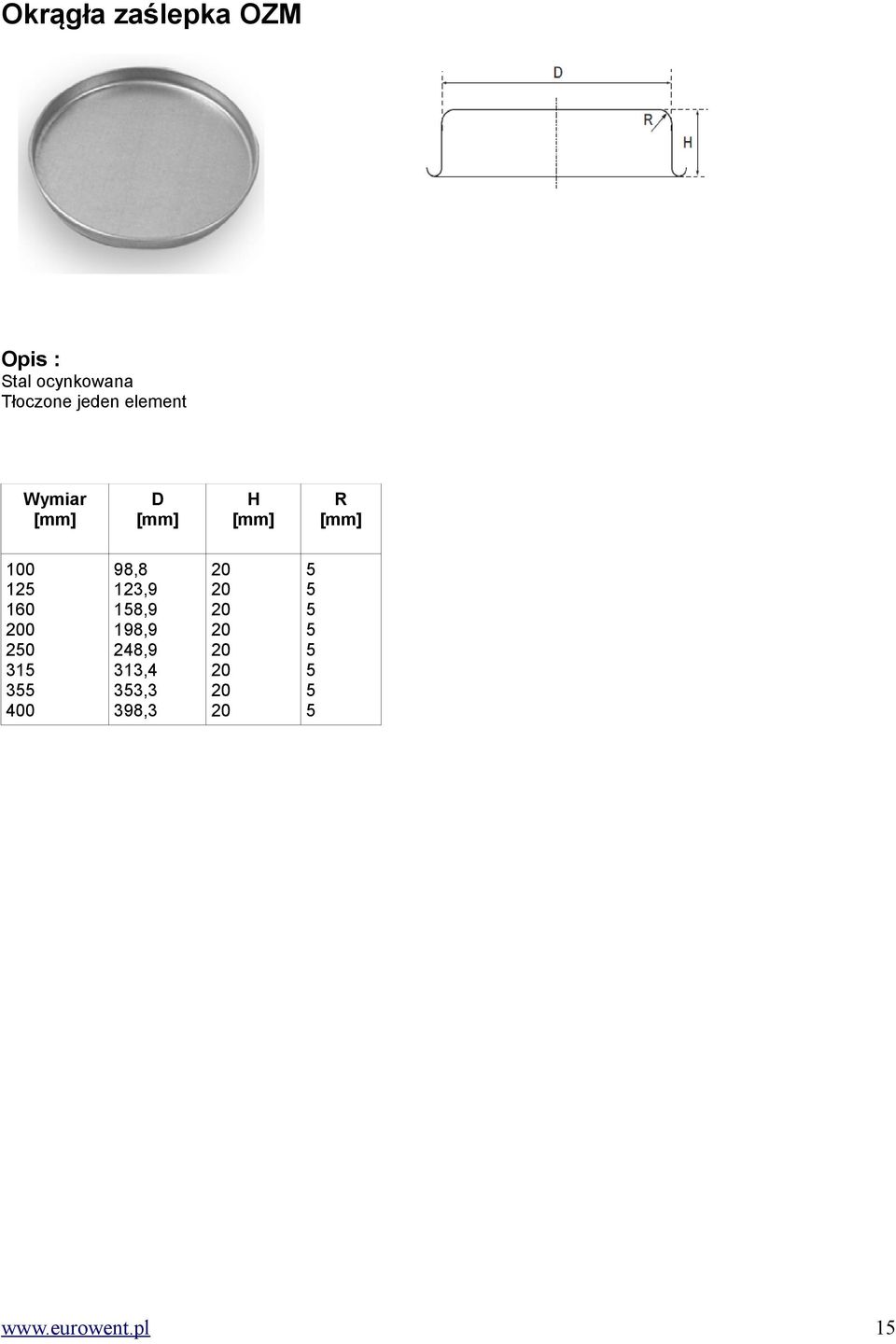

17 Okrągła zaślepka OZM Opis : Stal ocynkowana Tłoczone jeden element Wymiar D 98,8 3,9 158,9 198,9 248,9 313,4 353,3 398,3 H R

18 Czerpnia/Wyrzutnia okrągła OCWS Opis : Materiał aluminium Charakterystyka produktu: Elementy OCWS mogą pracować jako czerpnia lub jako wyrzutnia, Wykonane są z aluminium brak występowania korozji, Nie są malowane, Od strony wewnętrznej siatka zabezpieczająca. 16 Ød Ød H

19 Króciec z siatką OKZS Opis : Stal ocynkowana Charakterystyka produktu : Siatka mocowana zgrzewem punktowym łączenie sztucera (zgrzew liniowy) Siatka ciągniona, oczka x Wymiar D L ,8 3,9 158,9 198,9 248,9 313,4 353,3 398,3 498,4 628,

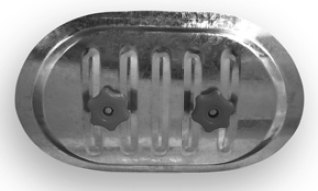

20 Klapa rewizyjna KRO Opis : Stal ocynkowana Gumowa uszczelka Łatwy dostęp rewizyjny w celu czyszczenia kanałów itp. Łatwy montaż 18 D A B

21 Przewód aluminiowy elastyczny OFP Zastosowanie Przewód został zaprojektowany do transportu powietrza w instalacjach kanałowych wentylacji i klimatyzacji. Tłumi drgania instalacji. Redukuje konieczność stosowania kształtek. Konstrukcja Wielowarstwowy laminat aluminium z poliestrem. Bardzo odporny na uszkodzenia mechaniczne. Przewód jest wzmocniony spiralą z drutu stalowego o skoku 24 mm. Zalety standardowe 10 metrowe przewody, ściśnięte w opakowania kartonowe 0,5 m niskie koszty transportu i magazynowania łatwość montażu brak konieczności używania specjalnych narzędzi do cięcia lub mocowania nie emituje toksycznych gazów w wysokich temperaturach produkt posiada europejskie atesty na nie palnoś polski Atest Higieniczny deklaracja zgodności z normami PN-EN 13180:2 Typ Skok spirali Zakres średnic Zakres temperatury pracy Maks. Prędkość powietrza Maks. Nadciśnienie robocze Standardowa długość Opakowanie karton OFP 24mm mm -30/+1 C 30m/s 0Pa 10m 0,5m 19

22 Przewód aluminiowy elstyczny, izolowany OFI Zastosowanie Przewód został zaprojektowany do transportu powietrza w instalacjach kanałowych wentylacji i klimatyzacji. Tłumi drgania instalacji. Redukuje konieczność stosowania kształtek. Konstrukcja Warstwę wewnętrzną przewodu OFP stanowi perforowany przewód. Powłoką izolacyjną jest wełna mineralna, natomiast osłonę zewnętrzną stanowi wielowarstwowa powłoka z laminowanego aluminium wzmocniona włóknem szklanym. Przewód zawiera dodatkowo między przewodem wewnętrznym a izolacją warstwę paroszczelną z folii poliestrowej(ofs). Zalety Przewód wewnętrzny Izolacja 20kg/m3 Osłona zewnętrzna Zakres średnic Zakres temperatury pracy Maks. prędkość pracy Maks. nadciśnienie robocze Standardowa długość Opakowanie karton standardowe 10 metrowe przewody, ściśnięte w opakowania kartonowe 1 m niskie koszty transportu i magazynowania łatwość montażu, brak konieczności używania specjalnych narzędzi do cięcia lub mocowania nie emituje toksycznych gazów w wysokich temperaturach produkt posiada europejskie atesty na nie palnoś polski Atest Higieniczny deklaracja zgodności z normami PN-EN 13180:2 OFP perforowany wełna mineralna 25mm aluminium, poliester mm -30/+ C 30m/s 0Pa 10m 1m Przewód aluminiowy elastyczny, izolowany OFIG 20

23 Zastosowanie Przewód elastyczny izolowany termicznie, specjalnie zaprojektowanym dla potrzeb rynku instalacji wentylacji i klimatyzacji. Dzięki odporności temperaturowej do + C i całkowitej niepalności nadaje się do dystrybucji gorącego powietrza, m.in. do rozprowadzania gorącego powietrza z kominków. Tłumi drgania instalacji, ogranicza konieczność stosowania kształtek. Izoluje termicznie Konstrukcja Warstwę wewnętrzną przewodu OFIG stanowi nieperforowany przewód OFPG. Dwuwarstwowa folia aluminiowa sklejana niepalnym klejem. Zatopiona spirala z drutu stalowego o skoku 24 mm. Powłoką izolacyjną jest wełna mineralna, natomiast osłonę zewnętrzną stanowi wielowarstwowa powłoka z laminowanego aluminium wzmocnionego włóknem szklanym. Zalety standardowe 10 metrowe przewody, ściśnięte w opakowania kartonowe 1 m niskie koszty transportu i magazynowania łatwość montażu, brak konieczności używania specjalnych narzędzi do cięcia lub mocowania nie emituje toksycznych gazów w wysokich temperaturach produkt posiada europejskie atesty na nie palnoś polski Atest Higieniczny deklaracja zgodności z normami PN-EN 13180:2 21

24 Przewód elastyczny aluminiowy Zastosowanie Przewód został zaprojektowany do transportu powietrza w instalacjach kanałowych wentylacji i klimatyzacji. Nadaje się również do rozprowadzenia gorącego powietrza o temp. do + C. Całkowicie niepalny. Tłumi drgania instalacji. Redukuje konieczność stosowania kształtek. Konstrukcja Dwuwarstwowa folia aluminiowa sklejana niepalnym klejem. Zatopiona spirala z drutu stalowego o skoku 24 mm. Całkowita grubość 0,10 mm, gęstość materiału 230 g/m3. Zalety 22 Typ OFP Skok spirali Zakres średnic Zakres temperatury pracy Maks. Prędkość powietrza Maks. Nadciśnienie robocze Standardowa długość Opakowanie karton 24mm mm -30/+ C 30m/s 3000Pa 10m 0,5m standardowe 10 metrowe przewody, ściśnięte w opakowania kartonowe 0,5 m niskie koszty transportu i magazynowania łatwość montażu, brak konieczności używania specjalnych narzędzi do cięcia lub mocowania nie emituje toksycznych gazów w wysokich temperaturach produkt posiada europejskie atesty na nie palnoś polski Atest Higieniczny deklaracja zgodności z normami PN-EN 13180:2

25 Przewód aluminiowy półelastyczny, nieizolowany OFA Zastosowanie Przewód półelastyczny nieizolowany. Z uwagi na szeroki zakres zastosowań, produkt ten może być używany w instalacjach wentylacji i klimatyzacji, a także do celów przemysłowych Konstrukcja Spiralnie zwijana profilowana taśma aluminiowa. łączona zamkiem blacharskim zakładkowym. deklaracja zgodności z normami PN-EN 13180:2 Typ Materiał przewodu Zakres średnic Grubość taśmy aluminiowej Zakres temperatury pracy Maks. Prędkość powietrza Maks. nadciśnienie robocze Standardowa długość Długość ściśniętego przewodu OFA Aluminium 80-mm 0,mm -30/+280 C 25m/s 0Pa 3m 0,8m 23

26 Charakterystyki przewodów OFP, OFI, OFA 24

27 Czerpnia z ruchomymi żaluzjami Przepustnice samoczynne mogą występować w wykonaniu kanałowym bądź ściennym. Przepustnica w wykonaniu ściennym pracuje jako wyrzutnia, natomiast przepustnica kanałowa działa jako przepustnica zwrotna. Lamele przepustnicy są wyposażone w uszczelki tłumiące, dzięki czemu podczas normalnej pracy nie występuje zderzenie krawędzi jednej o drugą. Dzięki temu nie wzbudzają dodatkowego hałasu podczas pracy. Przepustnice są w całości wykonane z aluminiowych profili (lekkie, odporne na środowisko zewnętrzne). Istnieje możliwość wykonania dowolnej przepustnicy mieszcącej się w podanych zakresach wymiarów B i H. H B Materiał Profil : aluminium Żaluzja : aluminium Prowadnice żaluzji : tworzywo sztuczne Uszczelka tłumiąca Uwagi: Wykonanie z aluminium zapobiega powstawaniu korozji. Profile i żaluzje aluminiowe gwarantują niewielką wagę elementu. 25

28 Czerpnia/wyrzutnia prostokątna PCS X= L=62mm BxH wymiar otworu montarzowego czerpni/wyrzutni Materiał : Stal ocynkowana system profili stalowych H B Charakterystyka produktu: Przystosowana do lakierowania proszkowego Minimalna wysokość czerpni H = 150 mm Maksymalna wielkość czerpni H x B = 0 mm x 0 mm Rysunek złożeniowy 26

29 Przepustnica regulacyjna OPRR Opis : Materiał stal ocynkowana łączenie zgrzew liniowy Istnieje możliwość wykonania przepustnicy pod siłownik jak i również z innymi typami mechanizmów. Wymiar 0 ØD 98,8 3,8 158,7 198,6 248,5 313,4 398, L E 27

30 Przepustnica Typ OPI Konstrukcja Przepustnica jest wykonana z ocynkowanej blachy stalowej. Króćce są wyposażone w gumowe uszczelki. Zastosowanie SPI jest przepustnicą typu iris do pomiaru i regulacji wydajności przepływu powietrza. Charakteryzuje się niskim poziomem hałasu oraz centrycznie uformowanym przepływem powietrza. Posiada stałe końcówki do precyzyjnego pomiaru ciśnienia. Ze względu na możliwość całkowitego otwarcia przepustnicy nie wymagana jest instalacja drzwiczek inspekcyjnych. W SPI niemożliwe jest całkowite zamknięcie przepustnicy. Urządzenie to jest dostępne w wielkościach: Typ OPI Ød C ØD

31 Przepustnica zwrotna OPZ Przepustnica zwrotna do kanałów okrągłych, wykonana z galwanizowanej blachy stalowej. Skrzydła przepustnicy zamykane są przez sprężynę powrotną, co umożliwia montaż w dowolnej pozycji. Materiał : stal ocynkowana Typ OPZ 0 A 0 L B C

32 Przepustnica prostokątna jednopłaszczyznowa Przepustnice stosuje się do regulacji lub zamknięcia przepływu powietrza w przewodach wentylacyjnych prostokątnych Materiał: Satal ocynkowana Obrzeża P20 P30 ( zależne od wielkości) 30 A B Powierzchnia przekroju [m2] ,01 0,015 0,03 0,04 0,04 0,05 0,08 0,06 0,10 0, 0,16 10,8

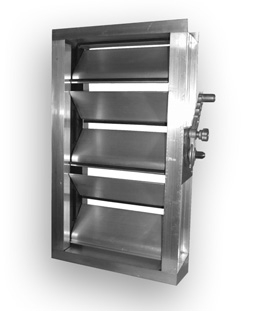

33 Przepustnica prostokątna wielopłaszczyznowa aluminiowa Profile aluminiowe Kółka napędowe wykonane z tworzywa PA Mechanizm całkowicie ukryty w profilu bocznym Przepustnice wykonuje się z napędem ręcznym R lub pod siłownik A Z uwagi na ograniczenia transportowe, jeden z wymiarów (B lub H) nie może być większy niż 0 mm Przepustnica wielopłaszczyznowa przy B 10 mm wykonywana jest jako dzielona B < 3000 mm B 10 PW dzielona 31

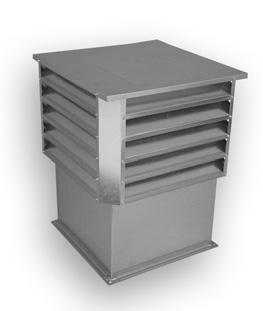

34 Wyrzutnia/Czerpnia dachowa prostokątna typ A wielkość A x B c d E f h x x0 x 0x0 0x x x0 x0 0x0 0x Przeznaczenie Czerpnia dachowa typ A stosowana jest w instalacjach nawiewnych prostokątnych. Usytuowana na podstawie dachowej stanowi zakończenie czerpnych przewodów i otworów wentylacyjnych. Materiał Wykonanie stal ocynkowana Od strony wewnętrznej czerpni jest zamontowana siatka. Przyłącza standardowo wykonane są z profili (P20, P30, P)

35 Wyrzutnia/Czerpnia dachowa prostokątna typ B wielkość AxB C D E H x x0 x 0x0 0x x x0 x0 0x0 0x Przeznaczenie Dachowe prostokątne czerpnie powietrza typu B stosuje się w instalacjach wentylacyjnych nawiewnych jako zakończenie przewodów wentylacyjnych prostokątnych. Wykonane są z blachy stalowej ocynkowanej. Od strony wewnętrznej czerpni jest zamontowana siatka. Kołnierze z profila wg systemu 33

36 Prostokątna czerpnia/wyrzutnia dachowa PWDK 135 Przeznaczenie Kolana wylotowo-czerpne stosuje się w instalacjach jako zakończenie ciągów wentylacji nawiewnej i wywiewnej Materiał Standardowo kolano wylotowe PWDK 135 wykonane jest z blachy stalowej ocynkowanej. wentylacyjnych. Posiada na końcach ramki z profili blaszanych i jest usztywnione przez poprzeczne falowanie blachy. Z jednej strony są zamontowane pióra i siatka od strony wewnętrznej. 34

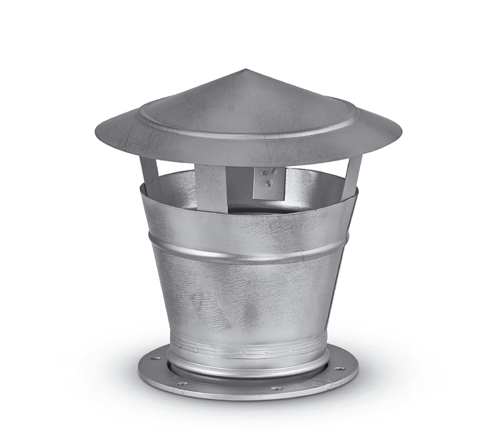

37 Czerpnia/wyrzutnia okrągła typ C1 Opis : Wyrzutnia dachowa typ C1 wykonywana jest standardowo z blachy ocynkowanej. Od strony wewnętrznej czerpni jest zamontowana siatka. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym lub mufa/nypel SPIRO Ød ØD H h

38 Czerpnia/wyrzutnia okrągła typ C2 Ød ØD H h Wyrzutnia dachowa typ C2 wykonywana jest standardowo z blachy ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem lub mufa/nypel SPIRO 36

39 Okrągła czerpnia/wyrzutnia dachowa OWDK 135 Przeznaczenie Kolana wylotowo-czerpne stosuje się w instalacjach jako zakończenie ciągów wentylacji nawiewnej i wywiewnej Materiał Standardowo kolano wylotowo-czerpne wykonane jest z blachy stalowej ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym lub mufa/nypel SPIRO Ød Øh

40 Wyrzutnia dachowa okrągła typ E Przeznaczenie Wyrzutnia dachowa typ E stosowana jest w instalacjach wentylacji mechanicznej jako zakończenie ciągów wywiewnych. Usytuowana na podstawie dachowej jest zakończeniem przewodów wentylacyjnych o przekroju kołowym. Materiał Standardowo wyrzutnia typ E wykonana jest z blachy stalowej ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym lub mufa/nypel SPIRO ØD A B L1 L

41 Wywietrzak cylindryczny OWDB Przeznaczenie Wywietrzaki cylindryczne są końcowym elementem wentylacji grawitacyjnej o przekroju kołowym. Materiał Standardowo wywietrzak wykonywany jest z blachy stalowej ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym lub mufa/nypel SPIRO ØD Ø D1 H H

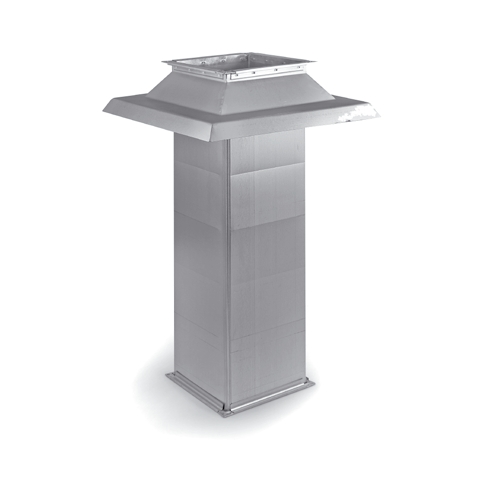

42 Prostokątna podstawa dachowa typ AI AII Podstawa dachowa typu AI jest stosowana w instalacjach wentylacyjnych i jest elementem nośnym czerpni i wyrzutni. Jest przystosowana do dachu płaskiego. Standardowo jest wykonana z blachy stalowej ocynkowanej. Kołnierz przyłączeniowy wykonany jest z ramki z profili [ P30 P20 ] wielkość AxB x x0 x 0x0 0x x x0 x0 0x0 0x0 a b a b

43 Okrągła podstawa dachowa BI BII Podstawa dachowa typu BI jest stosowana w instalacjach wentylacyjnych i jest elementem nośnym czerpni i wyrzutni. Jest przystosowana do dachu płaskiego. Standardowo jest wykonana z blachy stalowej ocynkowanej. Dolna część łącząca z podstawą wykonywana jest z kołnierzem stalowym. Ød Ø a1 d

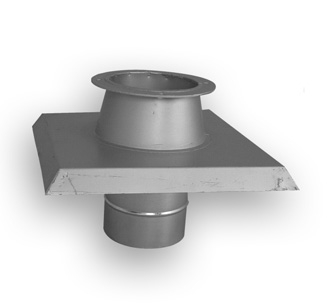

44 Okrągłe przejście dachowe OPD Podstawa OPD wykonana jest w całości z blachy ocynkowanej. Standardowo podstawa OPD może być zamontowana bezpośrednio na przewodzie. Może być również dostarczona w wymiarze mufy OM lub jako zwijany przewód. 42

45 Cokół dachowy OCDI Cokoły dachowe montowane są na płaszczyźnie dachu jako konstrukcje wsporcze pod podstawy dachowe. Wykonane są z blachy stalowej ocynkowanej. Występują w wersji bez izolacji lub jako izolowane. Możliwość wykonania cokołu ze spadkiem. wielkość AxB x x 0 x 0 x 0 0 x x x 0 x 0 0 x 0 0 x 0 m n H

46 Filtr kanałowy FKO Filtry kanałowe przystosowane do montażu w okrągłych kanałach wentylacyjnych o standardowych średnicach ( 0mm). Obudowa z blachy stalowej, króćce montażowe z uszczelkami gumowymi, wkład filtracyjny klasy EU3 na profilowanej siatce z drutu stalowego. Służy do wstępnej filtracji nawiewanego powietrza 44 Typ filtra A B ØD FKO FKO FKO FKO FKO FKO FKO

47 Króciec elastyczny Prostokątny PKE Króćce elastyczne stosuje się w instalacjach wentylacyjnych i klimatyzacyjnych w celu uniknięcia przenoszenia drgań np. wentylatora lub centrali wentylacyjnej na dalszą część instalacji. Króćce wykonane są ze specjalnej taśmy elastycznej. Uzbrojenie króćców dostosowane jest do połączeń z sąsiadującymi elementami instalacji. W przypadku króćców prostokątnych są to obrzeża P 20 P30 P Standardowe szerokości ATE -60-

48 Okrągły króciec elastyczny OKE Króćce elastyczne stosuje się w instalacjach wentylacyjnych i klimatyzacyjnych w celu uniknięcia przenoszenia drgań np. wentylatora lub centrali wentylacyjnej na dalszą część instalacji. Króćce wykonane są ze specjalnej taśmy elastycznej. Oba końce można wy z kołnierzem stalowym. Standardowe szerokości ATE Ød ØD Ø d2 Ø d3 n ,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,

49 Tłumiki akustyczne okrągłe OTA Tłumiki akustyczne okrągłe przeznaczone są do tłumienia hałasu w instalacjach kanałów wentylacji i klimatyzacji. Obudowa zewnętrzna wykonana jest z rury spiralnie zwijanej. Warstwę tłumiącą stanowi wełna mineralna, zabezpieczona od strony instalacji kanałowej tkaniną z włókna szklanego oraz ocynkowaną blachą stalową z perforacją. Możliwość zakończenia tłumika kryzą stalową. Standardowe długości L 300 L L 600 L900 L 0 L 1 L 1 Ød ØD

50 Tłumiki akustyczne prostokątne PTA Rysunek złożeniowy 1. Płyty dźwiękochłonne obustronnie pokryte tkaniną z włókna szklanego 2. Kulisy 3. Obudowa Tłumiki akustyczne okrągłe przeznaczone są do tłumienia hałas w instalacjach kanałów wentylacji i klimatyzacji. Budowa Obudowa zewnętrzna wykonana jest z blachy stalowej ocynkowanej. Kołnierze przyłączeniowe standardowo wykonane są z profili P20 P30 P. Dzięki temu tłumik posiada odpowiednią sztywność i można go w prosty sposób wbudować w instalację kanałową. Do wielkości jednego z boków 0 mm stosowany jest profil P20, powyżej 0 mm stosowany jest profil P30. Ramy kulis tłumiących wykonane są z blachy stalowej ocynkowanej oraz są wypełnione materiałem pochłaniającym dźwięki wełną mineralną. Tkanina z włókna szklanego, która pokrywa szczelnie kulisy od strony zewnętrznej, zapobiega przedostawaniu się we ny do instalacji kanałowej. Zastosowanie wysokiej jakości materiałów tłumiących oraz odpowiedni montaż produktu, gwarantuje uzyskanie wysokich parametrów tłumienia.dla większości przypadków zastosowania w technice wentylacyjnej i klimatyzacyjnej zaleca się stosowanie kulis szerokości mm. Istnieje możliwość wykonania tłumików o indywidualnych wymiarach. 48
