1 POL

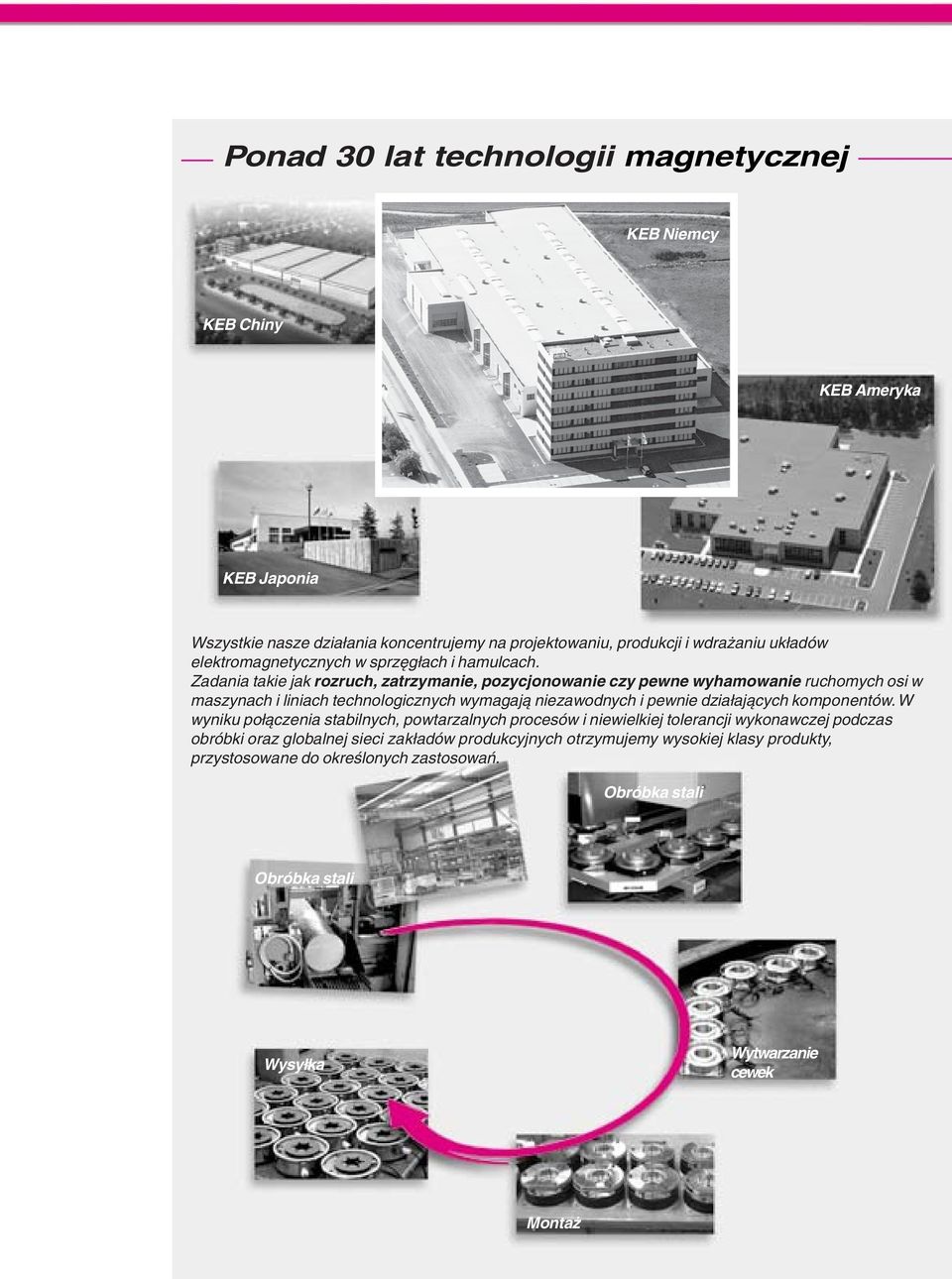

2 Ponad 30 lat technologii magnetycznej KEB Niemcy KEB Chiny KEB Ameryka KEB Japonia Wszystkie nasze działania koncentrujemy na projektowaniu, produkcji i wdrażaniu układów elektromagnetycznych w sprzęgłach i hamulcach. Zadania takie jak rozruch, zatrzymanie, pozycjonowanie czy pewne wyhamowanie ruchomych osi w maszynach i liniach technologicznych wymagają niezawodnych i pewnie działających komponentów. W wyniku połączenia stabilnych, powtarzalnych procesów i niewielkiej tolerancji wykonawczej podczas obróbki oraz globalnej sieci zakładów produkcyjnych otrzymujemy wysokiej klasy produkty, przystosowane do określonych zastosowań. Obróbka stali Obróbka stali Wysyłka Wytwarzanie cewek Montaż

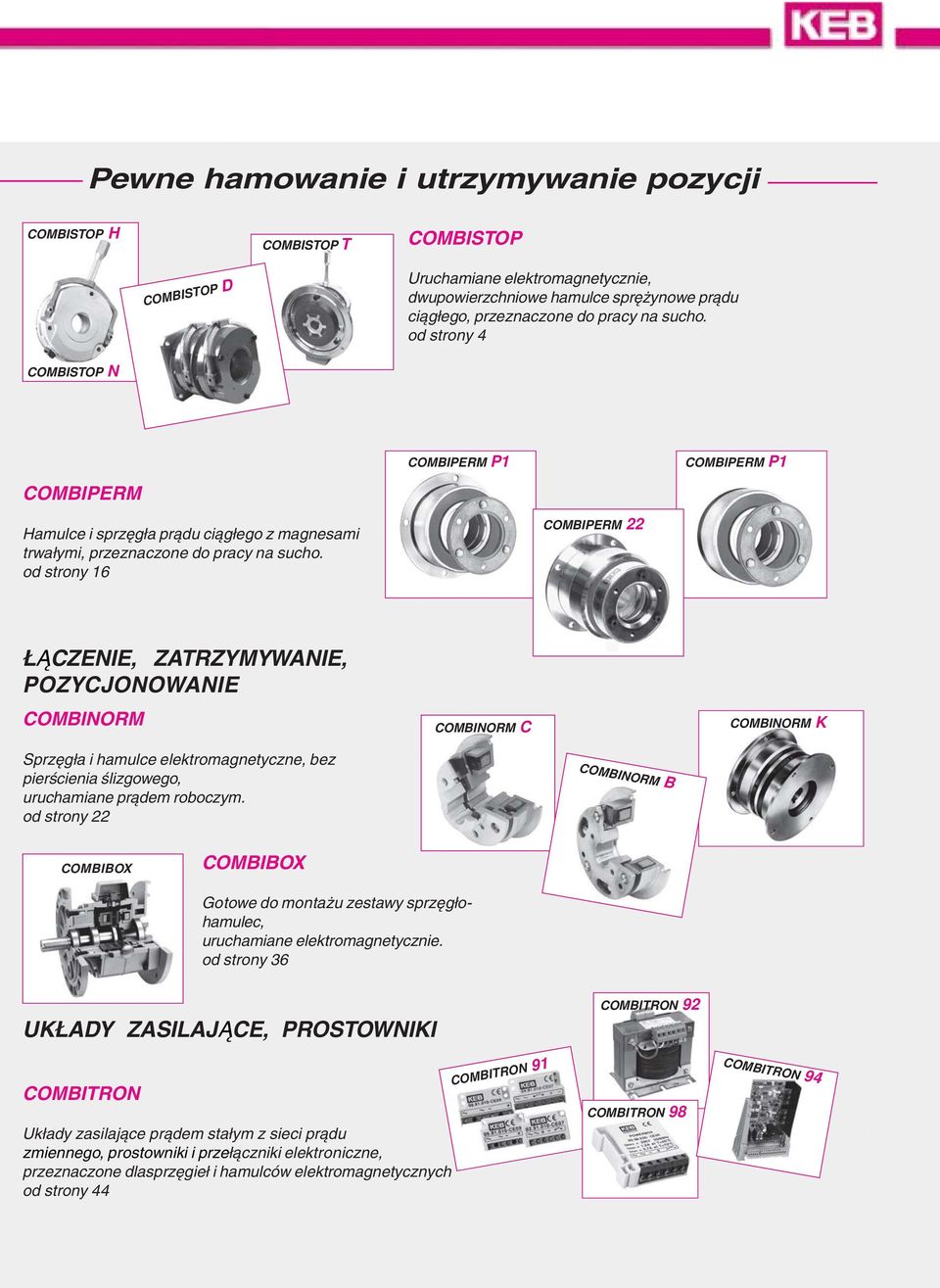

3 Pewne hamowanie i utrzymywanie pozycji COMBISTOP H COMBISTOP T COMBISTOP COMBISTOP D Uruchamiane elektromagnetycznie, dwupowierzchniowe hamulce sprężynowe prądu ciągłego, przeznaczone do pracy na sucho. od strony 4 COMBISTOP N COMBIPERM Hamulce i sprzęgła prądu ciągłego z magnesami trwałymi, przeznaczone do pracy na sucho. od strony 16 COMBIPERM P1 COMBIPERM 22 COMBIPERM P1 ŁĄCZENIE, ZATRZYMYWANIE, POZYCJONOWANIE COMBINORM COMBINORM C COMBINORM K Sprzęgła i hamulce elektromagnetyczne, bez pierścienia ślizgowego, uruchamiane prądem roboczym. od strony 22 COMBINORM B COMBIBOX COMBIBOX Gotowe do montażu zestawy sprzęgłohamulec, uruchamiane elektromagnetycznie. od strony 36 UKŁADY ZASILAJĄCE, PROSTOWNIKI COMBITRON Układy zasilające prądem stałym z sieci prądu zmiennego, prostowniki i przełączniki elektroniczne, przeznaczone dlasprzęgieł i hamulców elektromagnetycznych od strony 44 COMBITRON 91 COMBITRON 92 COMBITRON 98 COMBITRON 94

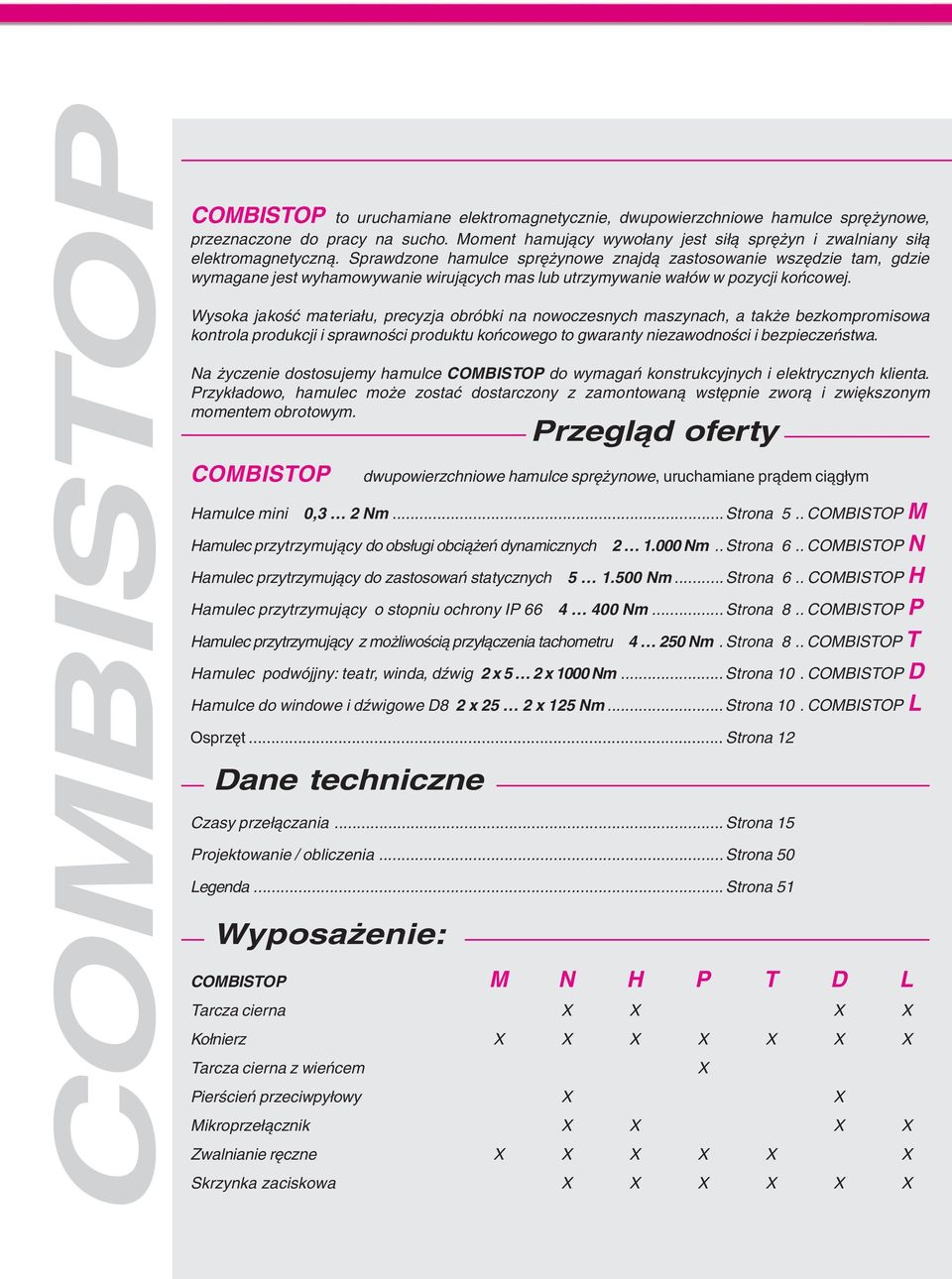

4 COMBISTOP COMBISTOP to uruchamiane elektromagnetycznie, dwupowierzchniowe hamulce sprężynowe, przeznaczone do pracy na sucho. Moment hamujący wywołany jest siłą sprężyn i zwalniany siłą elektromagnetyczną. Sprawdzone hamulce sprężynowe znajdą zastosowanie wszędzie tam, gdzie wymagane jest wyhamowywanie wirujących mas lub utrzymywanie wałów w pozycji końcowej. Wysoka jakość materiału, precyzja obróbki na nowoczesnych maszynach, a także bezkompromisowa kontrola produkcji i sprawności produktu końcowego to gwaranty niezawodności i bezpieczeństwa. Na życzenie dostosujemy hamulce COMBISTOP do wymagań konstrukcyjnych i elektrycznych klienta. Przykładowo, hamulec może zostać dostarczony z zamontowaną wstępnie zworą i zwiększonym momentem obrotowym. COMBISTOP dwupowierzchniowe hamulce sprężynowe, uruchamiane prądem ciągłym Hamulce mini 0,3 2 Nm... Strona 5.. COMBISTOP M Hamulec przytrzymujący do obsługi obciążeń dynamicznych Nm.. Strona 6.. COMBISTOP N Hamulec przytrzymujący do zastosowań statycznych Nm... Strona 6.. COMBISTOP H Hamulec przytrzymujący o stopniu ochrony IP Nm... Strona 8.. COMBISTOP P Hamulec przytrzymujący z możliwością przyłączenia tachometru Nm. Strona 8.. COMBISTOP T Hamulec podwójjny: teatr, winda, dźwig 2 x 5 2 x 1000 Nm... Strona 10. COMBISTOP D Hamulce do windowe i dźwigowe D8 2 x 25 2 x 125 Nm... Strona 10. COMBISTOP L Osprzęt... Strona 12 Dane techniczne Wyposażenie: Przegląd oferty Czasy przełączania... Strona 15 Projektowanie / obliczenia... Strona 50 Legenda... Strona 51 COMBISTOP M N H P T D L Tarcza cierna X X X X Kołnierz X X X X X X X Tarcza cierna z wieńcem X Pierścień przeciwpyłowy X X Mikroprzełącznik X X X X Zwalnianie ręczne X X X X X X Skrzynka zaciskowa X X X X X X

5 COMBISTOP M to hamulec w wymiarze MINI; małe, kompaktowe rozwiązanie, oferujące momenty obrotowe do 2 Nm. Hamulec wyróżnia się szczególnie zwartą konstrukcją, pracuje bez regulacji momentu obrotowego i nie dysponuje funkcją przestawiania na małe obciążenia ani funkcją zatrzymania. Dostępny w wersji z i bez zwalniania ręcznego. B 2 x M2,5 6 tief 180 øw øu ø12,5 ød H N g X G ø F COMBISTOP O 3,5 400 ±10 øp 3 x 120 øp Wielk. 1) M 2N P 20 A B D F G H K N O P T U V W X a 1 b 1 c e g m 3) a Waga [Nm] [W] [kg] 0B.08 0, ,3 23 5,5 9,8 14,7 3,5 30 0,1 4,7 0, , , ) 14 29,5 0,5-1 4, ,3 5 43, ,5 0, , ,5 0,8 7 0,4 1) Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 VDE 0580, klasa izolacji B Statyczny moment hamujący po zakończeniu fazy docierania 2) maks. Ø otworu 10 mm Tolerancja H7, w innych przypadkach H8 Rowek otworu pasowanego wg DIN 6885/1 3) Wymiar montażowy m przy dokręconej zworze COMBISTOP M bez zwalniania ręcznego ze zwalnianiem ręcznym K X G e c a T g b 1 a 1 Ø B Osprzęt COMBISTOP M: Kołnierz F Ø P 3 x 120 Ø A Ø B Ø P Ø V Ø W Ø U Ø D H N ca. 400 O m 5

6 COMBISTOP a to standardowe serie dwupowierzchniowych hamulców sprężynowych, dostępne w dwóch wersjach: - do zastosowań dynamicznych z obciążeniem ciągłym COMBISTOP N - do zastosowań statycznych z obciążeniem krótkotrawałym COMBISTOP H COMBISTOP N: Znamionowe momenty obr. w przedziale Nm - przeznaczone do zastosowań dynamicznych z regularnymi operacjami wyhamowywania z wysokiej prędkości obrotowej Obszary zastosowania: Osprzęt COMBISTOP N: b T Ø P 25 COMBISTOP N i H Tarcza cierna Kołnierz Tarcza cierna z wieńcem (do wielkości 06) Pierścień przeciwpyłowy Mikroprzełącznik Skrzynka zaciskowa np. silniki z wbudowanym hamulcem, silniki przekładniowe hamujące COMBISTOP N - praca dynamiczna COMBISTOP H - praca statyczna 38.11X bez zwalniania ręcznego 38.13X ze zwalnianiem ręcznym 3x 120 Ø A wielkość wersja typ V DC, Ø D? Ø B Ø U Ø K Ø D H7 Przykład zamówienia: COMBISTOP N / H X / 13X H g ca. 8 X N e L G O ca. 10 Ø E H8

7 Wielkość Wersja "N" Wersja "H" M 2N P 20 M 2N P 20 H7 A B Ø D E G H K L N O P T U X a b e g Nm W Nm W max , ** 22 34,2 1-1, , ,5 3x4, ,2 105,5 53,5 23 7, ,2 2-2, , x5, , , ,2 2-2, , ,5 3x6, , ,2 10, ,7 2, , ,5 3x6, , , ** 47 59,8 2, , x , , , ,5 3x , ,5 57/76* *87, x , , , , x , ,8 9, , x , , , ,5 6x ,6 *** *** *** 30 Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 Napięcie standardowe 24 / 105 / 180 / 205 V DC VDE 0580, klasa izolacji B * przy otworze piasty > Ø 45 ** rowek 6885/3 *** zwalnianie mech. za pomocą śruby sześciokątnej COMBISTOP COMBISTOP N i H COMBISTOP H: Znamionowe momenty obr. w przedziale 7, Nm - przeznaczone do zastosowań tatycznych, czyli wyhamowywania z małych prędkości obrotowych i pewnego przytrzymywania mas! Obszary zastosowania: np. napędy sterowane elektronicznie lub napędy regulowane Osprzęt COMBISTOP H: Tarcza cierna Kołnierz Tarcza cierna z wieńcem (do wielkości 06) Pierścień przeciwpyłowy Mikroprzełącznik Skrzynka zaciskowa 7

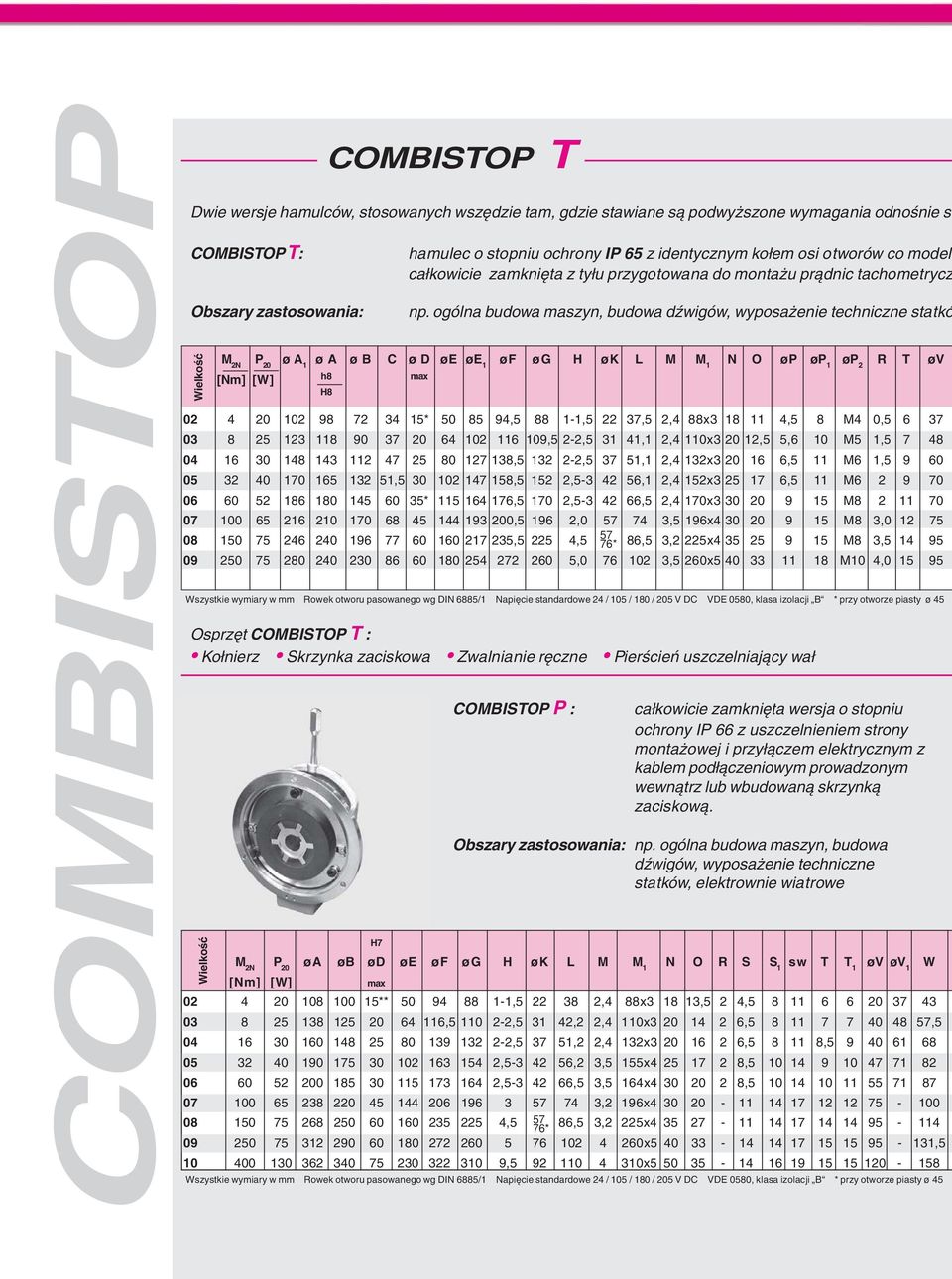

8 COMBISTOP COMBISTOP T Dwie wersje hamulców, stosowanych wszędzie tam, gdzie stawiane są podwyższone wymagania odnośnie st COMBISTOP T: Obszary zastosowania: Wielkość hamulec o stopniu ochrony IP 65 z identycznym kołem osi otworów co modele całkowicie zamknięta z tyłu przygotowana do montażu prądnic tachometrycz np. ogólna budowa maszyn, budowa dźwigów, wyposażenie techniczne statkó M 2N P 20 ø A 1 ø A ø B C ø D øe øe 1 øf øg H øk L M M 1 N O øp øp 1 øp 2 R T øv [Nm] [W] h8 max H * , , ,5 2,4 88x ,5 8 M4 0, ,5 2-2, ,1 2,4 110x ,5 5,6 10 M5 1, , , ,1 2,4 132x ,5 11 M6 1, , , , ,1 2,4 152x ,5 11 M * , , ,5 2,4 170x M , , ,5 196x M8 3, , , * 86,5 3,2 225x M8 3, , ,5 260x M10 4, Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 Napięcie standardowe 24 / 105 / 180 / 205 V DC VDE 0580, klasa izolacji B * przy otworze piasty ø 45 Osprzęt COMBISTOP T : Kołnierz Skrzynka zaciskowa Zwalnianie ręczne Pierścień uszczelniający wał COMBISTOP P : całkowicie zamknięta wersja o stopniu ochrony IP 66 z uszczelnieniem strony montażowej i przyłączem elektrycznym z kablem podłączeniowym prowadzonym wewnątrz lub wbudowaną skrzynką zaciskową. Obszary zastosowania: np. ogólna budowa maszyn, budowa dźwigów, wyposażenie techniczne statków, elektrownie wiatrowe H7 M 2N P 20 øa øb ød øe øf øg H øk L M M 1 N O R S S 1 sw T T 1 øv øv 1 W [Nm] [W] max ** , ,4 88x ,5 2 4, , , ,2 2,4 110x , , , ,2 2,4 132x , , , ,2 3,5 155x , , ,5 3,5 164x , Wielkość ,2 196x , * 86,5 3,2 225x x , , x Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 Napięcie standardowe 24 / 105 / 180 / 205 V DC VDE 0580, klasa izolacji B * przy otworze piasty ø 45

9 opnia ochrony. COMBISTOP N i H, do wyboru odmiana nych (xx.28.gxt) lub pierścienia uszczelniającego wał. w, elektrownie wiatrowe X a 1 b 1 ød e sw øf øg s k L1 l 0,2 105,5 53,5 8 22, xM ,5 44 0, xM ,1 52 0, , xM ,1 66 0, xM ,1 76 0, xM ,5 88 0, xM , xM , xM ** rowek 6885/3 Osprzęt COMBISTOP P: Kołnierz Skrzynka zaciskowa Zwalnianie ręczne COMBISTOP T 28.GXX Opcjonalny kołnierz g009 (oring) Wersja przystosowana do przyłączenia tachometru lub z pierścieniem uszczelniającym wał * (w przyp. wersji z pierścieniem uszczelniającym odpadają otwory gwintowane i wytoczenie. Otwór f dopasowywany jest do pierścienia uszczelniającego.) COMBISTOP P COMBISTOP Przykład zamówienia: COMBISTOP P / T GXX / 1XX COMBISTOP P.28.1XX wielkość wersja typ V DC, Ø D? X a a 1 b a 0,2 105, , , , , , , , ,5 15 0, , Opcjonalny kołnierz

10 COMBISTOP COMBISTOP D Dwuobwodowy, sprężynowy hamulec bezpieczeństwa jako rozwiązanie specjalizowane dla przemysłu dźwigowego spełnia obowiązujące normy EN 81 wzgl. TRA 227. Ta atestowana przez TÜV seria hamulców wyposażona jest w dwa mechaniczne obwody hamulcowe i przekonuje zwartą budową oraz prostym montażem. Obszary zastosowania: oznacza podwójne zabezpieczenie w postaci serii podwójnych hamulców, przystosowanych do zadań, wymagających nadmiarawych obwodów hamulcowych. Konstrukcja mechaniczna z dwoma w pełni niezależnymi hamulcami sprężynowymi spełnia wymagania norm DIN oraz DIN (BGV C1). Hamulce dostarczane są przez producenta z gotowymi do montażu ustawieniami szczelin powietrznych. Zaawansowane rozwiązania konstrukcyjne pozwoliły zredukować do minimum hałas związany z przełączaniem i pracą. Wielk. M 2N P 20 1 & 2 A B C E F H L D 1 L 2 M N1 N 2 R 1 T X a b (Nm stat) (W) (max) e 1 e x5 2x ,2 9,5 1, , ,2 105,5 53,5 45,5 22,5 03 2x10 2x ,5 2, , x20 2x ,5 2, , x36 2x , x70 2x ** , x100 2x , , x150 2x /76* , , , x250 2x , , , x500 2x , x1000 2x180 na zamówienie Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 Napięcie standardowe 24 / 105 / 180 / 205 V DC VDE 0580, klasa izolacji B * przy otworze piasty > ø 45 ** rowek 6885/3 np. dźwigi osobowe, towarowe, wyposażenie teatrów Osprzęt COMBISTOP L : Tarcza cierna Kołnierz Mikroprzełącznik Skrzynka zaciskowa Wielk. 2 x M 2N P 20 H L (Nm stat.) (W) A B C D H7 E F G D8.230 D8.630 D8.230 D8.630 N O X n ,8 54, ,5 0, ,3 74, , ,7 98, ,5 Wielk. a b d e l m P1* P2* P3* 2 x X V SW α δ D8.230 D8.630 ISO 4762 ISO 4762 ISO 4762 D ,8 35,3 2,5 1,2 M6x65 M6x10 M5x40 0, ,5 33,5 2,5 1,3 M8x80 M8x12 M6x50 0, ,7 65,7 3,0 1,4 M10x100 M10x16 M8x75 0, Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1 Napięcie standardowe 24 / 105 / 180 / 205 V DC VDE 0580, klasa izolacji B * przy otworze piasty ø 45 ** rowek 6885/3 patrz arkusz wymiarowy D8.M

11 Obszary zastosowania: np. wyposażenie teatrów, dźwigi osobowe i towarowe Przykład zamówienia: COMBISTOP D DDN wielkość wersja typ V DC, Ø D 1, Ø D 2? Śruby mocujące d 1 d 2 m Z Z 1 Z 2 Z 3 1/2/3 34,6 39 0,8 M4 3x8.8 3x8.8 3x8.8 37,7 47,5 1 M5 3x8.8 3x8.8 3x8.8 47,8 54,4 1,4 M6 3x8.8 3x8.8 3x8.8 53,4 55,9 1,5 M6 3x10.9 3x8.8 3x8.8 60,3 64,5 1,8 M8 3x10.9 3x8.8 3x8.8 68,8 77,6 2 M8 6x8.8 3x8.8 3x8.8 80,8 82,7 2 M8 6x10.9 3x10.9 3x ,4 95,4 2,3 M10 6x8.8 3x10.9 3x , ,7 M10 6x10.9 6x8.8 3x8.8 COMBISTOP D 38.DDN Ø B Z 1 Z 2 Wariant piasty 1 Z 3 Wariant piasty 2 COMBISTOP D : Tarcza cierna Pierścień przeciwpyłowy Mikroprzełącznik Kołnierz Skrzynka zaciskowa Tarcza cierna z wieńcem (do wielkości 06) COMBISTOP patrz arkusz wymiarowy Przykład zamówienia: COMBISTOP L 05. D8. 230/630 wielkość typ V DC, Ø D? 4 x Mocowanie hamulca wersja COMBISTOP L COMBISTOP L D8.230 z ręcznym zwalnianiem COMBISTOP L D8.630 z ręcznym zwalnianiem z systemem okładzin piasty (bez lulu) 4 x Mocowanie torczy ciernej systemem okładzin piasty 11

12 COMBISTOP COMBISTOP B 1 Ø W5 Osprzęt Przygotowaliśmy dla Państwa szeroki asortyment elementów osprzętu, które pozwolą na dostosowanie hamulców sprężynowych do różnych wymagań, stawianych naszym produktom. W sprawach optymalnego wdrożenia oraz właściwego doboru produktu prosimy o kontakt osobisty - doświadczony zespół, złożony z techników wdrożeniowych i inżynierów, pomoże Państwu wypracować optymalne rozwiązanie. Osprzęt - Pierścień przeciwpyłowy (IP44) Pierścień przeciwpyłowy dostępny dla różnych wielkości służy do ochrony powierzchni ciernych przed pyłem lub skroploną wodą. Jeśli hamulec COMBISTOP zostanie wyposażony w pierścień przeciwpyłowy, wówczas po stronie silnika konieczne jest założenie tarczy ciernej xx xxxx. Owa tarcza cierna ma azotowaną powierzchnię i jest ukształtowana specjalnie do zamocowania pierścienia przeciwpyłowego. Osprzęt - Mikroprzełącznik Numer artykułu xx Wielkość B 1 22, ,5 38,5 45, ,5 63 W Wszystkie wymiary w mm Hamulec COMBISTOP może zostać wyposażony w mikroprzełącznik, monitorujący działanie i ścieranie się hamulca. Stosowanie hamulca COMBISTOP z mikroprzełącznikiem jest szczególnie zalecane w silnikach hamujących, regulowanych przemiennikiem częstotliwości, pracujących w dźwignicach i urządzeniach dźwigowych. Szczegółowe wymiary montażowe oraz dane techniczne zawarto w arkuszu wymiarowym 08.M na życzenie!

13 Tarcze cierne i kołnierze oferują odpowiednie powierzchnie przeciwbieżne dla hamulców sprężynowych i są dostępne w wersji utwardzonej i nierdzewnej. Tarcze nierdzewne można opcjonalnie zastosować również po stronie hamulców, przy czym należy pamiętać o ogólnie zmniejszonej dopuszczalnej pracy tarcia oraz krótszym okresie użytkowania okładziny hamulcowej. Osprzęt - Tarcze cierne Ø B Ø V2 T 1 Ø P Ø W2 P x 60 Numer artykułu xx xxxx Wielkość B P 4,5 5,5 6,5 6, T 1 1, ,5 2,5 2,5 3 4 P 3 7,5 8,5 10, , V ,5 42, W Waga [kg] 0,05 0,10 0,15 0,22 0,30 0,40 0,64 0,93 1,50 COMBISTOP Wszystkie wymiary w mm Osprzęt - Tarcze cierne z wieńcem Numer artykułu xx xxxx Wielkość Ø B Ø V1 Ø P T 1 Ø P Ø W B P 4,5 5,5 6,5 6,5 9 T 1 1, ,5 V ,5 42, W 1 88, Waga [kg] 0,05 0,10 0,15 0,25 0,35 Wszystkie wymiary w mm Osprzęt - Kołnierz z wieńcem dla pierścienia przeciwpyłowego Numer artykułu xx (niklowany) Wielkość B P 4 3x4,3 3x5,3 3x6,4 3x6,4 3x9 3x9 3x9 3x11 6x11 8x11 S 1 3xM4 3xM5 3xM6 3xM6 3xM8 3xM8 3xM8 3xM10 6xM10 8xM10 T ,5 20 V W Waga [kg] 0,08 0,20 0,35 0,75 1 1,50 2,10 2,70 3,70 5,90 12,7 Wszystkie wymiary w mm 13

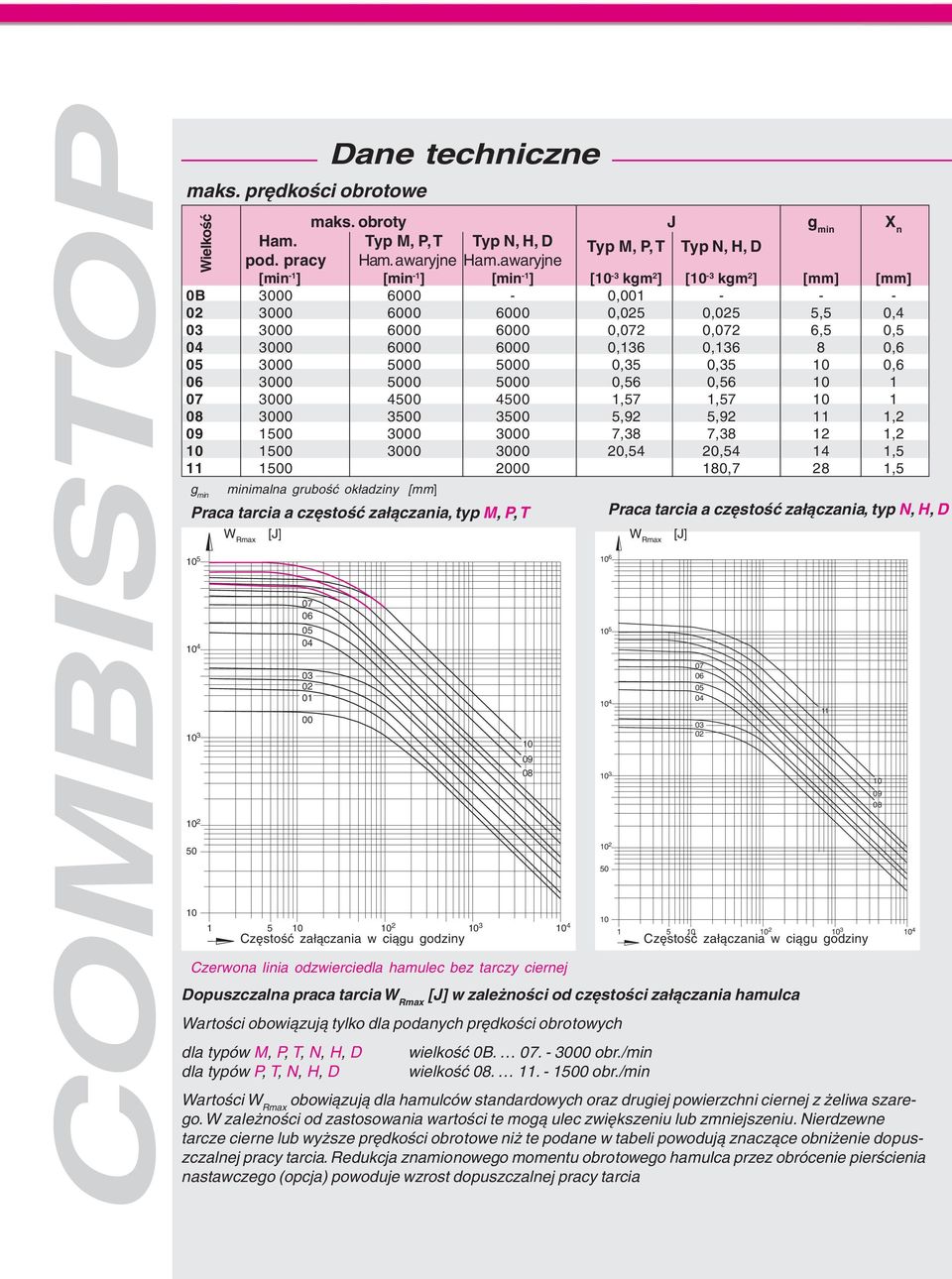

14 50COMBISTOP maks. prędkości obrotowe maks. obroty J g min X n Ham. Typ M, P, T Typ N, H, D pod. pracy Ham. awaryjne Ham.awaryjne Typ M, P, T Typ N, H, D [min -1 ] [min -1 ] [min -1 ] [10-3 kgm 2 ] [10-3 kgm 2 ] [mm] [mm] 0B , ,025 0,025 5,5 0, ,072 0,072 6,5 0, ,136 0, , ,35 0, , ,56 0, ,57 1, ,92 5, , ,38 7, , ,54 20, , ,7 28 1, Wielkość g min W Rmax [J] Dane techniczne minimalna grubość okładziny [mm] Praca tarcia a częstość załączania, typ M, P, T Praca tarcia a częstość załączania, typ N, H, D W Rmax [J] Częstość załączania w ciągu godziny Częstość załączania w ciągu godziny Czerwona linia odzwierciedla hamulec bez tarczy ciernej Dopuszczalna praca tarcia W Rmax [J] w zależności od częstości załączania hamulca Wartości obowiązują tylko dla podanych prędkości obrotowych dla typów M, P, T, N, H, D wielkość 0B obr./min dla typów P, T, N, H, D wielkość obr./min Wartości W Rmax obowiązują dla hamulców standardowych oraz drugiej powierzchni ciernej z żeliwa szarego. W zależności od zastosowania wartości te mogą ulec zwiększeniu lub zmniejszeniu. Nierdzewne tarcze cierne lub wyższe prędkości obrotowe niż te podane w tabeli powodują znaczące obniżenie dopuszczalnej pracy tarcia. Redukcja znamionowego momentu obrotowego hamulca przez obrócenie pierścienia nastawczego (opcja) powoduje wzrost dopuszczalnej pracy tarcia

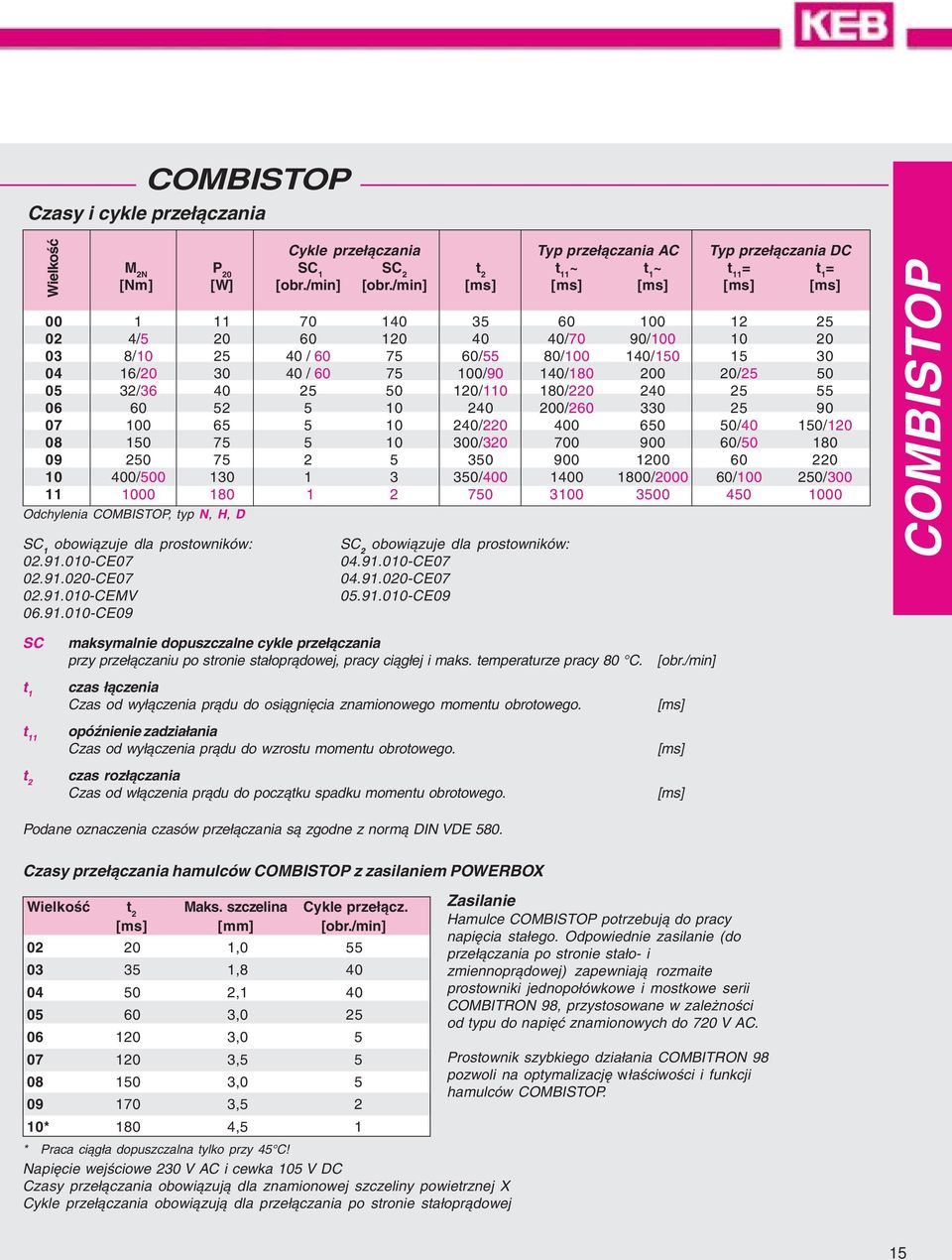

15 COMBISTOP Czasy i cykle przełączania Wielkość Cykle przełączania Typ przełączania AC Typ przełączania DC M 2N P 20 SC 1 SC 2 t 2 t 11 ~ t 1 ~ t 11 = t 1 = [Nm] [W] [obr./min] [obr./min] [ms] [ms] [ms] [ms] [ms] / /70 90/ / / /55 80/ / / / /90 140/ / / / / / / /40 150/ / / / / / / / Odchylenia COMBISTOP, typ N, H, D SC 1 obowiązuje dla prostowników: CE CE CEMV CE09 SC 2 obowiązuje dla prostowników: CE CE CE09 COMBISTOP SC t 1 t 11 t 2 maksymalnie dopuszczalne cykle przełączania przy przełączaniu po stronie stałoprądowej, pracy ciągłej i maks. temperaturze pracy 80 C. czas łączenia Czas od wyłączenia prądu do osiągnięcia znamionowego momentu obrotowego. opóźnienie zadziałania Czas od wyłączenia prądu do wzrostu momentu obrotowego. czas rozłączania Czas od włączenia prądu do początku spadku momentu obrotowego. [obr./min] [ms] [ms] [ms] Podane oznaczenia czasów przełączania są zgodne z normą DIN VDE 580. Czasy przełączania hamulców COMBISTOP z zasilaniem POWERBOX Wielkość t 2 Maks. szczelina Cykle przełącz. [ms] [mm] [obr./min] , , , , , , , ,5 2 10* 180 4,5 1 * Praca ciągła dopuszczalna tylko przy 45 C! Napięcie wejściowe 230 V AC i cewka 105 V DC Czasy przełączania obowiązują dla znamionowej szczeliny powietrznej X Cykle przełączania obowiązują dla przełączania po stronie stałoprądowej Zasilanie Hamulce COMBISTOP potrzebują do pracy napięcia stałego. Odpowiednie zasilanie (do przełączania po stronie stało- i zmiennoprądowej) zapewniają rozmaite prostowniki jednopołówkowe i mostkowe serii COMBITRON 98, przystosowane w zależności od typu do napięć znamionowych do 720 V AC. Prostownik szybkiego działania COMBITRON 98 pozwoli na optymalizację właściwości i funkcji hamulców COMBISTOP. 15

16 COMBIPERM COMBIPERM to zwalniane elektromagnetycznie hamulce i sprzęgła, przystosowane do pracy na sucho, w których strumień sił wytwarzany jest przez magnesy trwałe. Zasada działania umożliwia w stanie beznapięciowym sprzęganie wałów lub pewne wyhamowywanie mas. Możliwe średnice wałów można znaleźć w tabeli otworów na stronie 51. Na życzenie dopasujemy COMBIPERM do wymagań konstrukcyjnych i elektrycznych klienta. COMBIPERM COMBIPERM P1 Przegląd oferty Hamulce i sprzęgła uruchamiane prądem ciągłym Hamulec trzymający z funkcją Not-Stop 0,4 145 Nm... Strona 17...COMBIPERM P1 Sprzęgło uruchamiane prądem ciągłym Nm... Strona 19...COMBIPERM P22 X min COMBIPERM 22 Dane techniczne Momenty bezwładności, praca tarcia, moc tarcia... Strona 20 Czasy przełączania... Strona 20 Projektowanie / obliczenia... Strona 50 Tabela otworów COMBINORM / COMBIPERM...Strona 51 N 1 X

17 COMBIPERM P1 najlepszy wybór dla każdego serwomotoru COMBIPERM to wydajne hamulce z magnesem trwałym, działające na zasadzie siły tarcia i nie wykazujące luzu obrotowego. Magnesy oparte na specjalnych pierwiastkach wytwarzają pole siłowe, które w stanie prądowym znoszone (otwierane) jest przez cewkę elektromagnesu o przeciwnych biegunach, co w połączeniu ze sprężyną membranową na zworze zapewnia niezależne od sposobu zabudowy rozłączanie bez momentu resztkowego. COMBPERM P1 są przystosowane do napięcia roboczego 24 V DC wg klasy ISO F (maks. 155 C) i gwarantują bezpieczną pracę w szerokim zakresie temperatur. Na życzenie dostępne są wersje o klasie ISO H (180 C) i innych napięciach roboczych. Obszary zastosowania: np. budowa maszyn, technika medyczna, roboty przemysłowe, serwonapędy Napięcie 50 [V] C Zakres wietrzenia 20 C Podczas użytkowania należy pamiętać, że materiały o właściwościach magnetycznych w bezpośrednim otoczeniu powodują redukcję momentu obrotowego i zmniejszenie maksymalnej szczeliny powietrza, co może prowadzić do przesunięcia zakresu wietrzenia. znamionowe momenty obrotowe osiągane są po przewidzianej fazie docierania przy wyższych prędkościach obrotowych moment obrotowy jest mniejszy. COMBIPERM 10 szczelina powietrzna X min X max COMBIPERM - w stanie prądowym - COMBIPERM - w stanie bezprądowym - Przykład zamówienia: COMBIPERM P1 06. P wersja wielkość X typ V DC, Ø d 30? Przykład zamówienia: COMBIPERM wersja wielkość typ V DC, Ø d, Ø d 1? 17

18 COMBIPERM Ø A Ø A Ø A 1 Ø C Ø C 2 Ø A 2 K L 1 K 1 L 2 L Ø C R Ø G COMBIPERM P1 Ø J Ø H B ca 400 mm...p p p1.230 X min Ø E Ø D...P1.110 P 6 B A 3 M B 1 F...P P P1.330 N S...P1.120 Ø d 20 Ø D R 1 R...P1.130 Wielkość M 2N P 20 A h8 A 1 A 2 h8 A 3 B B 1 C H8 C 1 C 2 D E Ø F G H J K [Nm] [W] 01 0, , , ,5 3,4 2x2,1 5,3 4, , , ,4 3x2, , ,4 3x3,1 6 5,5-05 4, , ,4 3x3,1 6,5 5, ,5 3x4, , ,5 3x4, , ,5 3x5,1 11,5 10 2, ,5 3x6, ,5 3, x8, ,5 3,5 Wielkość K 1 L L 1 L 2 M N P R R 1 R 2 S d 20 H7 d 30 H7 d 30 H7 X min X max 20 Z ,5 2 10,5 2xM ,25 4,25 2, ,15 0,3 1xM ,5 2 10,5 3xM3 3 1,3 2,1 4, ,15 0,3 1xM , xM3 3 1,5 2,6 5, ,15 0,4 1xM , xM3 3 1, ,2 0,5 1xM , xM ,9 7, ,3 0,65 1xM ,9 3 16,5 3xM ,5 8, ,3 0,8 1xM ,9 4 19,5 3xM5 6,2 2,5 6,2 11, ,35 0,9 1xM , xM ,3 13, ,4 1,0 2xM , xM8 9,5 4 9,4 16, ,5 1,2 2xM10 Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1-P9 Napięcie standardowe 24 V DC (zakres wietrzenia + 6 % / - 10 %) VDE 0580, klasa izolacji F Rowek 6885/1 S R 1 Ø d 30 R 2 Ø C 1 Z

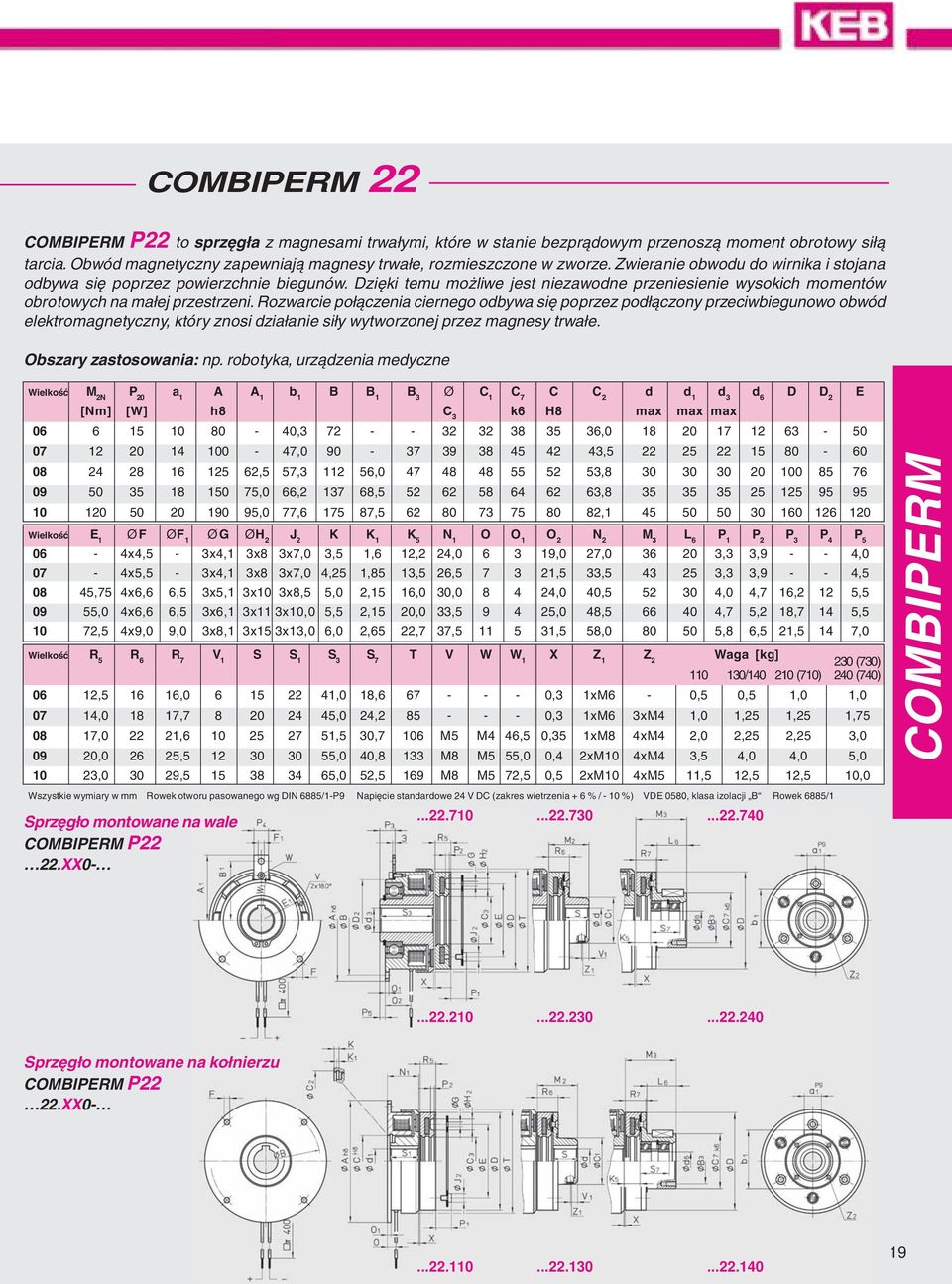

19 COMBIPERM 22 COMBIPERM P22 to sprzęgła z magnesami trwałymi, które w stanie bezprądowym przenoszą moment obrotowy siłą tarcia. Obwód magnetyczny zapewniają magnesy trwałe, rozmieszczone w zworze. Zwieranie obwodu do wirnika i stojana odbywa się poprzez powierzchnie biegunów. Dzięki temu możliwe jest niezawodne przeniesienie wysokich momentów obrotowych na małej przestrzeni. Rozwarcie połączenia ciernego odbywa się poprzez podłączony przeciwbiegunowo obwód elektromagnetyczny, który znosi działanie siły wytworzonej przez magnesy trwałe. Obszary zastosowania: np. robotyka, urządzenia medyczne Wielkość M 2N P 20 a 1 A A 1 b 1 B B 1 B 3 Ø C 1 C 7 C C 2 d d 1 d 3 d 6 D D 2 E [Nm] [W] h8 C 3 k6 H8 max max max , , , , ,5 57, , , ,0 66, , , ,0 77, , , Wielkość E 1 ØF ØF 1 ØG ØH 2 J 2 K K 1 K 5 N 1 O O 1 O 2 N 2 M 3 L 6 P 1 P 2 P 3 P 4 P x4,5-3x4,1 3x8 3x7,0 3,5 1,6 12,2 24, ,0 27, ,3 3, ,0 07-4x5,5-3x4,1 3x8 3x7,0 4,25 1,85 13,5 26, ,5 33, ,3 3, , ,75 4x6,6 6,5 3x5,1 3x10 3x8,5 5,0 2,15 16,0 30, ,0 40, ,0 4,7 16,2 12 5, ,0 4x6,6 6,5 3x6,1 3x11 3x10,0 5,5 2,15 20,0 33, ,0 48, ,7 5,2 18,7 14 5, ,5 4x9,0 9,0 3x8,1 3x15 3x13,0 6,0 2,65 22,7 37, ,5 58, ,8 6,5 21,5 14 7,0 Wielkość R 5 R 6 R 7 V 1 S S 1 S 3 S 7 T V W W 1 X Z 1 Z 2 Waga [kg] 230 (730) / (710) 240 (740) 06 12, , ,0 18, ,3 1xM6-0,5 0,5 1,0 1, , , ,0 24, ,3 1xM6 3xM4 1,0 1,25 1,25 1, , , ,5 30,7 106 M5 M4 46,5 0,35 1xM8 4xM4 2,0 2,25 2,25 3, , , ,0 40,8 133 M8 M5 55,0 0,4 2xM10 4xM4 3,5 4,0 4,0 5, , , ,0 52,5 169 M8 M5 72,5 0,5 2xM10 4xM5 11,5 12,5 12,5 10,0 Wszystkie wymiary w mm Rowek otworu pasowanego wg DIN 6885/1-P9 Napięcie standardowe 24 V DC (zakres wietrzenia + 6 % / - 10 %) VDE 0580, klasa izolacji B Rowek 6885/1 Sprzęgło montowane na wale COMBIPERM P22 22.XX COMBIPERM Sprzęgło montowane na kołnierzu COMBIPERM P22 22.XX

20 COMBIPERM Dane techniczne Wielkość M 2N P1 20 0, , P22 20 [Nm] M stat. P ,35 0,8 1, [Nm] 0,3 0,8 1,7 3,8 7, M dyn. P1 20 [kgm 2 ] 0,001 0,001 0,001 0,001 0,002 0,004 0,012 [min -1 ] P 20 P1 [W] P J Zwory P ,01 0,014 0,045 0,122 0,37 1,15 4 P1.120/130 0,013 0,021 0,068 0,18 0,54 1,66 5, /210/710 1,18 3,7 10, /230/730 [10-4 kgm 2 ] 1,38 4,23 12,85 Wirniki /240/740 1,86 5,6 16, /130/140 0,825 2,38 7, /230/240/710/730/740 0,9 2,6 8 W R 0,1 P1 [kj] [kgm 2 ] 0,001 0,001 0,001 0,001 0,0015 0,004 0,0120 [min -1 ] W R 0,1 P22 [10 7 J] 0,67 1,14 1,77 X max P1 20 [mm] 0,3 0,3 0,4 0,5 0,65 0,8 0,9 P22 0,4 0,4 0,5 X min P1 0,15 0,15 0,15 0,2 0,3 0,3 0,35 P22 0,3 0,3 0,35 n max P1 [min -1 ] P Czasy przełączania P1 t t 11 = t 1 = P22 t t 11 = t 1 = Legenda M 2N znamionowy moment obrotowy po fazie docierania [Nm] (prędkość obr. poślizgu 20 obr./min) M stat. 100 C znamionowy moment obrotowy przy temp 100 C [Nm] (prędkość obr. poślizgu 20 obr./min) M dyn.. 20 C moment przełączania przy podanych warunkach [Nm] P 20 moc przy temp. 20 C [W] J moment bezwładności masy [kgm ] n max maks. prędkość obrotowa [obr./min] X min znamionowa szczelina powietrzna [mm] X max maks. szczelina powietrzna, przy której zadziała zwora [mm] W R 0,1 praca tarcia do osiągnięcia starcia 0,1 mm [kj] t 1 t 11 t 2 czas łączenia: czas od wyłączenia prądu do osiągnięcia znamionowego momentu obr. [ms] opóźnienie zadziałania: czas od wyłączenia prądu do wzrostu momentu obrotowego [ms] czas rozłączania: czas od włączenia prądu do początku spadku momentu obrotowego [ms] Podane czasy przełączania osiągane są przy ustawionej znamionowej szczelinie powietrznej (x min ). Są to wartości średnie, których rozrzut zależy od parametrów zasilania oraz temperatury cewki.
