ZGŁOSZENIE ROBÓT BUDOWLANYCH NIE WYMAGAJĄYCH POZWOLENIA NA BUDOWE ZAŁĄCZNIK DO ZGŁOSZENIA ZNAK IB7040/56/16

Transkrypt

1 BIURO: ul. Grunwaldzka 23, Grybów pon.-pt , sob tel , TEMAT ZGŁOSZENIE ROBÓT BUDOWLANYCH NIE WYMAGAJĄYCH POZWOLENIA NA BUDOWE ZAŁĄCZNIK DO ZGŁOSZENIA ZNAK IB7040/56/16 ADRES INWESTYCJI ZADANIE NR I: dz. nr314, obr. Krużlowa Wyżna, gm. Grybów ZADANIE NR II: dz. nr 230/1, 232/2, obr. Wyskitna, gm. Grybów ZADANIE NR III: dz. nr 1412/1, 1324, 1411/2, obr. Ptaszkowa, gm. Grybów INWESTOR Gmina Grybów, ul. Jakubowskiego 33, Grybów ZAWARTOŚĆ OPRACOWANIA 1)OPIS TECHNICZNY DO ZGŁOSZENIA 2)RYSUNKI DO ZGŁOSZENIA ZESPÓŁ PROJEKTOWY PROJEKTANT: inż. Stanisław Ryszard Niepsuj nr upr. GAS 834/A-76/84 OPRACOWAŁ: inż. Stanisław Ryszard Niepsuj, mgr inż. Jakub Niepsuj, inż. arch. Agnieszka Niepsuj KWIECIEŃ, 2016 EGZEMPLARZ NR 1

2 SPIS ZAWARTOŚCI OPRACOWANIA Str. 1 Str. 2 Str. 3-5 Str. 6 Str. 7 Str. 8 Str. 9 Str. 10 Str. 11 Str Str Str. 23 Str Str Karta tytułowa Spis treści Opis techniczny Sytuacja w skali 1:500 na powiększonej mapie ewidencyjnej dla zadania nr I Rzut dla zadania nr I, skala 1:200 Sytuacja w skali 1:500 na powiększonej mapie ewidencyjnej dla zadania nr II Rzut dla zadania nr II, skala 1:200 Sytuacja w skali 1:500 na powiększonej mapie ewidencyjnej dla zadania nr III Rzut dla zadania nr III, skala 1:200 Karta produktu bramka do piłki nożnej 5x2m Karta produktu sztuczna trawa Karta produktu stojak rowerowy Kosztorys inwestorski Przedmiar robót

3

4

5

6

7

8

9 Strona 1 / 9 Wersja pliku: 05/2013/2.0 KARTA PRODUKTU BRAMKA DO PIŁKI NOŻNEJ 5x2 m TYP 2 (TULEJOWANA, TRENINGOWA) ALUMINIOWA Indeks INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

10 Strona 2 / 9 Wersja pliku: 05/2013/2.0 Spis treści I. Wykaz części składowych... 3 II. Ogólny opis produktu... 5 III. Przeznaczenie... 5 IV. Sposób montażu... 5 V. Użytkowanie... 8 VI. Pakowanie... 8 VII. Gwarancja... 8 VIII. Wsparcie i obsługa techniczna... 9 INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

11 Strona 3 / 9 Wersja pliku: 05/2013/2.0 I. Wykaz części składowych: Lp. Nazwa elementu Ilość dla 1 bramki Ilość dla 2 bramek 1. Poprzeczka bramki lakierowana proszkowo na kolor RAL szt. 2 szt. 2. Słupek bramki lakierowany proszkowo na kolor RAL szt. 4 szt. 3. Rura wygięta na kształt litery C, cynkowana ogniowo 2 szt. 4 szt. 4. Rura prosta o długości 3 m, cynkowana ogniowo 1 szt. 1 szt. 5. Siatka na bramkę (element opcjonalny) 1 szt. 2 szt. 6. Klucz płasko-oczkowy 13 1 szt. 1 szt. 7. Klucz imbusowy 2 szt. 2 szt. 8. Łącznik poprzeczki i słupka 2 szt. 4 szt. 9. Zapinka siatki szara 35 szt. 70 szt. INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

12 Strona 4 / 9 Wersja pliku: 05/2013/ Zaczep siatki szary 35 szt. 70 szt. 15. Zastrzał górny (1 lewy + 1 prawy) 2 szt. 4 szt. 16. Zawias górny (1 lewy + 1 prawy) 2 szt. 4 szt. 17. Zawias dolny (1 lewy + 1 prawy) 2 szt. 4 szt. 19. Śruba stożkowa M8x20 samohamowne (DIN 7991) 8 szt. 16 szt. 20. Śruba zamkowa M8x90 (DIN 603) 2 szt. 4 szt. 21. Podkładka dystansowa gumowa 2 szt. 4 szt. 22. Śruba imbusowa M8x16 (DIN 912) 12 szt. 24 szt. 23. Śruba imbusowa M8x20 (DIN 912) 4 szt. 8 szt. 24. Śruba imbusowa M8x55 (DIN 912) 6 szt. 12 szt. 25. Śruba imbusowa stożkowa M8x60 (DIN 7991) 2 szt. 4 szt. 26. Nakrętka kwadratowa M8 (DIN 557) 10 szt. 20 szt. 27. Nakrętka samokontrująca M8 (DIN 985) 6 szt. 12 szt. 28. Nakrętka motylkowa M8 (DIN 315) 2 szt. 4 szt. 29. Płaskownik wzmacniający 4 szt. 8 szt. 30. Pokrętło z gwintem wewnętrznym M8 2 szt. 4 szt. 31. Śruba kwadratowa M8x20 (PN 88/M-82121) 2 szt. 4 szt. INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

13 Strona 5 / 9 Wersja pliku: 05/2013/2.0 II. Ogólny opis produktu Indeks Wymiary Światło bramki: 3x2 m (wymiar wewnętrzny). Głębokość szkieletu (mierzona do początku łuku): 80/100 cm. Waga ~30 kg Kolor Srebrny (RAL 9006) Certyfikat Certyfikat zgodności z normą i uprawniający do oznaczania wyrobu znakiem bezpieczeństwa Opis Bramka do piłki nożnej (3,0x2,0 m) Typ 2 (wg EN 748) / Typ 1 (wg EN 749) - mocowana w tulejach. Światło bramki wykonane z profilu aluminiowego, wewnętrznie wzmocnionego, owalnego (120x100 mm), malowanego proszkowo na kolor srebrny. Światło bramki posiada spawane narożniki słupki są łączone z poprzeczką za pomocą aluminiowych łączników. Szkielet bramki stalowy, wykonany z rury o średnicy 35 mm, zabezpieczony antykorozyjnie przez cynkowanie ogniowe. Szkielet bramki składany, ułatwiający transport i magazynowanie, o głębokości całkowitej (góra/dół): 90/110 cm. W komplecie elementy złączne oraz umożliwiające montaż siatki. Wyroby komplementarne: Nazwa Indeks j. m. Ilość Opis Tuleja Szt. 2 Tuleja aluminiowa do profilu 120x100 mm. Długość całkowita tulei: 500 mm. aluminiowa Pokrywa tulei Szt. 2 Pokrywa tulei, wykonana z aluminium, wymiar pokrywy 150x125 mm. Siatka do bramki - Para 1 Siatka do bramki wykonana z polipropylenu bądź polietylenu. Grubość splotu od 3 do 5 mm, oczko 100x100 lub 120x120 mm. Kolory: niebieski, zielony, biały lub czarny. Głębokość siatek 80x150 cm. III. Przeznaczenie Bramka jest przeznaczona wyłącznie do gry w piłkę nożną na obiektach otwartych lub w salach sportowych. IV. Sposób montażu 1. Usytuować gniazda (tuleje) bramki w podłożu w fundamencie betonowym o wymiarach: min. 500x500x1100 mm, beton klasy min. C-20, wg poniższego schematu. Fundament powinien być wyposażony w drenaż. Górna krawędź tulei powinna licować się z poziomem zerowym boiska. Bramkę można osadzać w tulei dopiero po całkowitym zaschnięciu betonu (min. 5 dni). INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

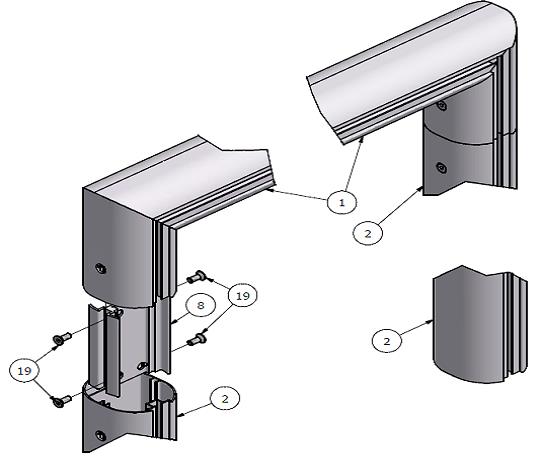

14 Strona 6 / 9 Wersja pliku: 05/2013/ Zmontować światło bramki (1,2). W słupki bramki (2) wprowadzić łączniki (8) i mocować je śrubami stożkowymi M8x20 samohamownymi (19), a poprzeczkę bramki (1) nasunąć na łączniki (8) w skręconych słupkach i w złożeniu skręcić śrubami (19). 3. Przed skręceniem światła bramki (1,2) ze szkieletem (3,4), należy nałożyć zaczepy (10) zgodnie z poniższym schematem (rura pozioma prosta (4) 26 sztuk zaczepów, rura wygięta lewa i prawa (3) - po 9 sztuk) INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

15 Strona 7 / 9 Wersja pliku: 05/2013/ Za pomocą zawiasów górnych (16) i dolnych (17) przymocować szkielet bramki (3) do uprzednio skręconego światła bramki (1,2): a. do narożników bramki przy użyciu śrub M8x16 (22) mocować zawiasy górne (16) b. do słupków bramki, za pomocą śrub M8x20 (23) mocować zawiasy dolne (17) c. ramiona w kształcie litery C (3) skręcić ze sobą przy użyciu rury stalowej (4) oraz śrub zamkowych M8x90 (20) i nakrętek motylkowych M8 (28) a) b) c) INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

16 Strona 8 / 9 Wersja pliku: 05/2013/ Do ramion bocznych szkieletu w kształcie litery C (3) zamontować za pomocą śrub M8x55 (24) i nakrętek samokontrujacych (27) zastrzały górne (15). Tak przykręcony zastrzał (15) przykręcić do poprzeczki (1) za pomocą śrub M8x16 (22) i nakrętek kwadratowych M8 (26). 6. W szkielecie bramki rozwiesić siatkę mocując kolejno: - na obwodzie do światła bramki (1,2) - siatkę mocować zapinkami (9) z poliamidu (mocowanymi w kanałkach profilu poprzeczki i słupków). - w dolnej części na obwodzie szkieletów (3) i rurze prostej (4) siatkę mocować do zaczepów z poliamidu (10) (nasuniętych wcześniej na profile rurowe ramion bocznych (3) i rurę prostą (4)); - dodatkowo w górnej części siatkę mocować do trzech zaczepów (10) na ramionach bocznych (3). UWAGA: siatkę mocować zawsze wewnątrz bramki! 7. Bramkę osadzić w tulejach. 8. Demontaż bramki należy wykonać w odwrotnej kolejności. V. Użytkowanie VI. 1. Umocowana siatka powinna lekko zwisać tak, aby wpadająca do niej piłka nie mogła odbić się od elementów konstrukcyjnych szkieletu. Siatka nie powinna być nałożona na ramiona boczne, tylko wisieć pomiędzy nimi (wewnątrz bramki). 2. Przed rozpoczęciem użytkowania, a także w czasie eksploatacji bramek należy okresowo sprawdzać i dokręcać wszystkie węzły zamocowań. 3. WAŻNE: bramka pod żadnym pozorem nie może stać na posadzce nie zabezpieczona przed przewróceniem (nie osadzona w gniazdach wg punktu IV ppkt. 5 niniejszej instrukcji). 4. Dopuszcza się użytkowanie bramek zarówno w halach sportowych, jak i na obiektach otwartych. Ze względu na podatność niektórych elementów bramki na korozję zaleca się magazynowanie jej w suchych pomieszczeniach (np. w okresie zimowym) 5. Zaleca się demontaż siatki na okresy dłuższego nie użytkowania bramki 6. Bramka jest przeznaczona wyłącznie do gry w piłkę ręczną lub nożną i nie może być używana do innych celów. 7. Zabrania się wspinania na konstrukcję i siatkę lub obciążania ich w jakikolwiek sposób. Pakowanie Światło bramki, elementy złączne i siatki pakowane są w karton, a szkielet owijany jest folią. Całość może być mocowana do palety. VII. Gwarancja 1. Producent udziela gwarancji na okres 24 miesięcy od daty bezusterkowego odbioru końcowego/daty faktury. 2. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji będą usuwane bezpłatnie przez producenta lub upoważnione przedstawicielstwo serwisowe. 3. Gwarancja nie są objęte: - czynności do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt, np.: konserwacja, utrzymanie czynności, okresowe dokręcanie węzłów zamocowań itp. - uszkodzenia mechaniczne oraz chemiczne spowodowane niewłaściwą eksploatacją i konserwacją (np. stosowanie niewłaściwych środków do czyszczenia, samodzielne próby naprawy usterek) - uszkodzenia powstałe z winy użytkownika bądź osób trzecich (w tym akty wandalizmu). 4. Pozostałe sprawy nie ujęte w warunkach gwarancji regulują przepisy Kodeksu Cywilnego. 5. OBSŁUGA GWARANCYJNA. W przypadku wystąpienia wad w przedmiocie sprzedaży w okresie gwarancji, kupujący niezwłocznie powiadomi o tym fakcie producenta, a producent w ciągu 21 dni rozpozna reklamację i zaproponuje termin usunięcia usterki/-ek. Zawiadomienie producenta o wykryciu wady może zostać dokonane jedynie w formie pisemnej (listownie, faksem lub em). Zawiadomienie powinno zawierać wykaz dostrzeżonych wad oraz jeżeli to możliwe dokumentację zdjęciową. Dane kontaktowe w celu dokonania zgłoszenia wystąpienia usterki: INTERPLASTIC Roger Żółtowski, Tuchom 146, Chwaszczyno; info@interplastic.pl lub nr faksu Zgłoszenia przyjmowane są od poniedziałku do piątku w godzinach od 8:00 do 16:00. Termin zgłoszenia wysłanego po wskazanych godzinach rozpoczyna swój bieg od następnego dnia roboczego. Usunięcie wad i usterek stwierdza się protokolarnie. INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

17 Strona 9 / 9 Wersja pliku: 05/2013/2.0 VIII. 6. OBSŁUGA POGWARANCYJNA. W przypadku wystąpienia wad w przedmiocie umowy po okresie gwarancji, kupujący zawiadomi pisemnie producenta o powyższym fakcie (jak wyżej), a producent w ciągu 21 dni rozpozna usterkę i zaproponuje sposób oraz koszt naprawy. Po zaakceptowaniu przez kupującego warunków naprawy, strony ustalają termin usunięcia wad. Wsparcie i obsługa techniczna W przypadku pytań dot. wyrobu i części zamiennych oraz wątpliwości przy montażu prosimy o kontakt: help@interplastic.pl INTERPLASTIC ROGER ŻÓŁTOWSKI TUCHOM 146, CHWASZCZYNO POLSKA TEL FAX INFO@INTERPLASTIC.PL NIP: REGON: BRE BANK S.A. O/GDYNIA PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO WYPOSAŻANIE OBIEKTÓW SPORTOWYCH

18 playtime bezpieczne place zabaw Sztuczna trawa System Standard nr kat.: RC/0001ST Strona 1 z 2 Widok (1) Widok z boku KARTA TECHNICZNA Widok (2) Widok z góry Sztuczna trawa to certyfikowana nawierzchnia na place zabaw, która jest doskonałą alternatywą dla nawierzchni z poliuretanu. Estetyczny wygląd, wybór kolorów oraz szeroka paleta podkładów elastycznych umożliwiają zastosowanie jej pod urządzeniami z górną granicą wysokości swobodnego upadku (HIC) do 2,7 m. Dane materiałowo - konstrukcyjne: Warstwa użytkowa - Sztuczna trawa o wysokości 24 mm wykonana z włókien fibrylowanych (fibryl PP) o grubości przędzy (Dtex) 6600, gęstości włókien na m3. Odporna na ścieranie, do zasypania piaskiem kwarcowym w ilości około 25 kg na m2. Układa się ją na geowłókninie separującej trawę od warstwy amortyzującej. Strona 1 z 2 bezpieczne place zabaw Playtime - bezpieczne place zabaw Stare Babice, ul. Pocztowa 1 lok. 7 tel fax biuro@playtime.pl KARTA TECHNICZNA Opis: playtime KARTA TECHNICZNA Karta techniczna produktu Nazwa:

19 playtime bezpieczne place zabaw Sztuczna trawa System Standard nr kat.: RC/0001ST Strona 2 z 2 Warstwa amortyzująca - Podkład amortyzujący o grubości mm ze sklejonych zrębków z recyklingu do stosowania pod sztuczne trawy, umożliwia dopasowanie HIC do użytkowanych w pobliżu zabawek lub zestawów. Podbudowa - Montaż nawierzchni wykonuje się jedynie na utwardzanym mechanicznie podłożu przepuszczalnym dla wody takim jak podbudowy z kruszywa mineralnego łamanego lub kruszywa betonowego. Nawierzchnia możne być również montowana na płytach betonowych lub nawierzchni asfaltowej. Konieczne w tej sytuacji jest zapewnienie odpowiedniego odprowadzenia wód opadowych. Parametry amortyzacyjne - Zalecana grubość warstwy amortyzującej przy zastosowaniu trawy o wysokości 24 mm dla określonego parametru HIC urządzenia: grubość 25 mm dla HIC do 1,3 m; grubość 35 mm dla HIC do 1,7 m; grubość 45 mm dla HIC do 2,1 m; grubość 70 mm dla HIC do 2,7. KARTA TECHNICZNA Karta techniczna produktu Nazwa: KARTA TECHNICZNA playtime bezpieczne place zabaw Powered by TCPDF ( Playtime - bezpieczne place zabaw Stare Babice, ul. Pocztowa 1 lok. 7 tel fax biuro@playtime.pl KARTA TECHNICZNA Strona 2 z 2

20 Karta techniczna Stojak rowerowy SR DW Ilość rowerów 10 Wymiary podstawy [cm] dług. x szer. 175 x 39 Wymiary stojaka [cm] dług. x szer. x wys. 175 x 71 x 41 Waga [kg] 27 Materiały [mm] Powłoka antykorozyjna Kolor Deklaracja zgodności z polskimi normami kątownik 40 x 40, rura fi20 stal nierdzewna satyna mat Gwarancja [lat] 15 Wizualizacje tak Wymiary [cm] Firma Sport Adam Adam Chociej, ul. Familijna 1, Białystok tel , fax
