1 KATALOG PRODUKTÓW CHAMBERS PROTECT SEALINGS DUCT

2 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno Informacja o firmie NIP REGON JAKOŚĆ I TRADYCJA Jesteśmy firmą w stu procentach z polskim kapitałem i tradycjami. Zajmujemy się produkcją i sprzedażą kompletnych systemów rurowych i akcesoriów do osłony kabli. Q-SYSTEMS została założona przez ludzi mających kilkunastoletnie doświadczenie w branży, zarówno pod kątem znajomości rynku jak i technologii produkcji doskonałych jakościowo wyrobów. Rury osłonowe Q-SYSTEMS tworzone są przez zespół profesjonalistów zaangażowanych w ciągłe doskonalenie produktów, wspartych najnowocześniejszą technologią, co daje gwarancję, że oferowany produkt będzie spełniał najostrzejsze normy i wymagania techniczne, pozwalając jednocześnie na zachowanie konkurencyjnych cen. Jakość jest dla nas priorytetem. Na nasze rury osłonowe udzielamy 3 letniej gwarancji i są one poddawane surowym testom wytrzymałościowym. Podstawowe parametry rur sprawdzamy w oparciu o normę PN-EN oraz ISO Na podstawie wyników badań wystawiamy deklarację zgodności, która jest dokumentem potwierdzającym spełnienie wymagań określonych w dokumentach normatywnych. Współpracujemy też z akredytowanymi instytutami badawczymi, oraz jednostkami naukowymi. Efektem tej współpracy są min. uzyskane raporty z badań wyrobów czy aprobaty techniczne. Staramy się ciągle udoskonalać nasze produkty i proponowane rozwiązania techniczne, aby były one tanie, łatwe w zastosowaniu i przyjazne dla środowiska naturalnego. W ostatnim czasie wprowadziliśmy do oferty gładkościenne rury osłonowe w technologii warstwowej oraz kompletny system do ochrony kabli instalowanych na obiektach mostowych. Syrtem rur osłonowych Q PROTECT uzupełniliśmy o wiele przydatnych akcesoriów min. giętkie kolanka EURO X czy kolanka QF. Wiele z tych rozwiązań powstało na bazie Państwa sugestii i oczekiwań. 2 3 L ATA GWARANCJI

3 System rur osłonowych PROTECT Nowoczesny system rur do osłony kabli energetycznych i telekomunikacyjnych zarówno w ziemi jak i na przestrzeniach otwartych. System Q PROTECT składa się z pełnej gamy rur osłonowych, złączek, uszczelek oraz akcesoriów, które pozwalają na ochronę kabli w najróżniejszych miejscach i warunkach. Dzięki zastosowaniu polietylenu HDPE do produkcji rur, są one bardzo odporne na skrajne temperatury otoczenia (zarówno ujemne jak i dodatnie) a jednocześnie zachowują elastyczność, co znacząco ułatwia ich montaż w trudnych warunkach terenowych. Studnie kablowe CHAMBERS Studnie kablowe Q CHAMBERS to nowoczesne, szczelne studnie z tworzywa sztucznego produkowane metodą rotoformowania. Po zastosowaniu pierścieni odciążających i włazów odpowiedniej klasy wytrzymałościowej studnie mogą być stosowane nawet w pasach dróg o maksymalnym obciążeniu od transportu. Optymalna średnica stożka studni umożliwia zastosowanie tradycyjnych włazów żeliwnych lub kompozytowych o średnicy 600mm. Niska waga ułatwia transport i montaż w trudnych warunkach redukując koszty realizowanych inwestycji. System uszczelnień SEALINGS System Q SEALINGS to kompletna oferta uszczelnień wodo- i gazoszczelnych dla kabli i rur produkowanych przez firmę KRÖNER. Gwarantują one bezpieczne wprowadzenie jednego bądź kilku kabli lub rury do budynków i innych obiektów budowlanych. Uszczelnienia mogą być instalowane zarówno na etapie budowy jak i w obiektach istniejących w 00% zabezpieczając budynek przed migracją wód gruntowych i opadowych. System rur mostowych DUCT System rur osłonowych Q DUCT przeznaczony do ochrony kabli na mostach, wiaduktach i innych obiektach inżynieryjnych. Poszczególne elementy składowe zostały dobrane w taki sposób aby zminimalizować ryzyko mechanicznego uszkodzenia kabli oraz maksymalnie ograniczyć negatywny wpływ promieniowania ultrafioletowego. Wydłużone kielichy rur pozwalają na kompensację zmian długości rurociągu powodowaną przez różnice temperatur otoczenia. Stabilizatory punktów stałych ograniczają zjawisko przesuwania się rur występujące na obiektach, na których okresowo pojawiają się drgania konstrukcji. 3

4 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Karbowane rury osłonowe przeznaczone do ochrony kabli układanych w ziemi, w wykopach otwartych. Dzięki karbowanej, dwuściennej konstrukcji posiadają wysoką odporność na ściskanie powyżej 450N i spełniają tym samym wymagania dla rur osłonowych określone w rozporządzeniu Ministra Infrastruktury z dnia 26 października 2005 roku W sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. RK Rury karbowane w odcinkach Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRK 50 50/4 450 N 720 QRK 75 75/6 450 N 504 QRK 0 0/ N 300 QRK 25 25/ N 270 QRK 60 60/ N 44 QRK / N 90 dostarczane w odcinkach o długości 6m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN dostarczane ze złączką istnieje możliwość wykonania wybranych średnic rur w innych klasach wytrzymałości na ściskanie np.: 250N produkty dostępne wyłącznie na indywidualne zamówienie średnice 50, 75, 0, 25, 60 i 228mm mogą być dostarczone w wersji wodoszczelnej oznaczonej QRKS 4 P R O T E C T

5 PROTECT System rur osłonowych Karbowane rury osłonowe przeznaczone do ochrony kabli układanych w ziemi w wykopach otwartych. Dzięki karbowanej, dwuściennej konstrukcji posiadają wysoką odporność na ściskanie powyżej 450N i spełniają tym samym wymagania dla rur osłonowych określone w rozporządzeniu Ministra Infrastruktury z dnia 26 października 2005 roku W sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. RK FLEX Rury karbowane w kręgach Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRK 40 FLEX 40/ N 25/50 QRK 50 FLEX 50/4 450 N 25/50 QRK 63 FLEX 63/ N 25/50 QRK 75 FLEX 75/6 450 N 25/50 QRK 90 FLEX 90/ N 25/50 QRK 0 FLEX 0/ N 25/50 QRK 25 FLEX 25/ N 25/50 QRK 60 FLEX 60/ N 25 QRK 200 FLEX 200/ N 25 dostarczane w kręgach o długości 25 lub 50m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN dostarczane ze złączką i linką ułatwiającą zaciąganie przewodów średnice 63, 90, 25 i 200mm dostępne wyłącznie na indywidualne zamówienie na zamówienie dostępne też rury karbowane jednościenne oznaczane dodatkową literą J np.: QRKJ 50 Flex, QRKJ 75 Flex, QRKJ 0 Flex istnieje możliwość wykonania wybranych średnic rur w innych klasach wytrzymałości na ściskanie np.: 250N - produkty dostępne wyłącznie na indywidualne zamówienie P R O T E C T 5

6 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne dzielone rury osłonowe przeznaczone do ochrony kabli, które zostały uprzednio ułożone w ziemi bez osłony rurowej, jak również do naprawy uszkodzonej kanalizacji kablowej. Mogą być również stosowane do układania nowej kanalizacji kablowej w sytuacji, kiedy waga bądź średnica (parametry) przewodu nie pozwalają na jego zaciągnięcie w kanalizacji wykonanej z rur pełnych. Rury QRD są także idealnym rozwiązaniem do zabezpieczenia kolizji z innymi instalacjami np.: gazową, wodną itp. RD Rury dzielone Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRD 58 58/ N 330 QRD 83 83/ N 80 QRD 0 0/ N 62 QRD 20 20/0 250 N 44 QRD 60 60/4 72 QRD / N 72 QRD / N 72 dostarczane w odcinkach o długości 3m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN P R O T E C T

7 PROTECT System rur osłonowych Gładkościenne, cienkościenne rury osłonowe przeznaczone do ochrony kabli układanych w ziemi w miejscach bez obciążeń transportowych. Rury o litej ściance, wykonane z polietylenu wysokiej gęstości mogą być układane w terenach zielonych, pod ciągami ruchu pieszego itp. Przeznaczone do układania w wykopach otwartych oraz wykonywania przecisków o maksymalnej długości do 2m. Rury gładkościenne, cienkościenne w odcinkach RGC Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRGC 50 50/ N 900 QRGC 75 75/ N 504 QRGC 0 0/ N 240 QRGC 60 60/ N 80 dostarczane w odcinkach o długości 6m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN z kielichem P R O T E C T 7

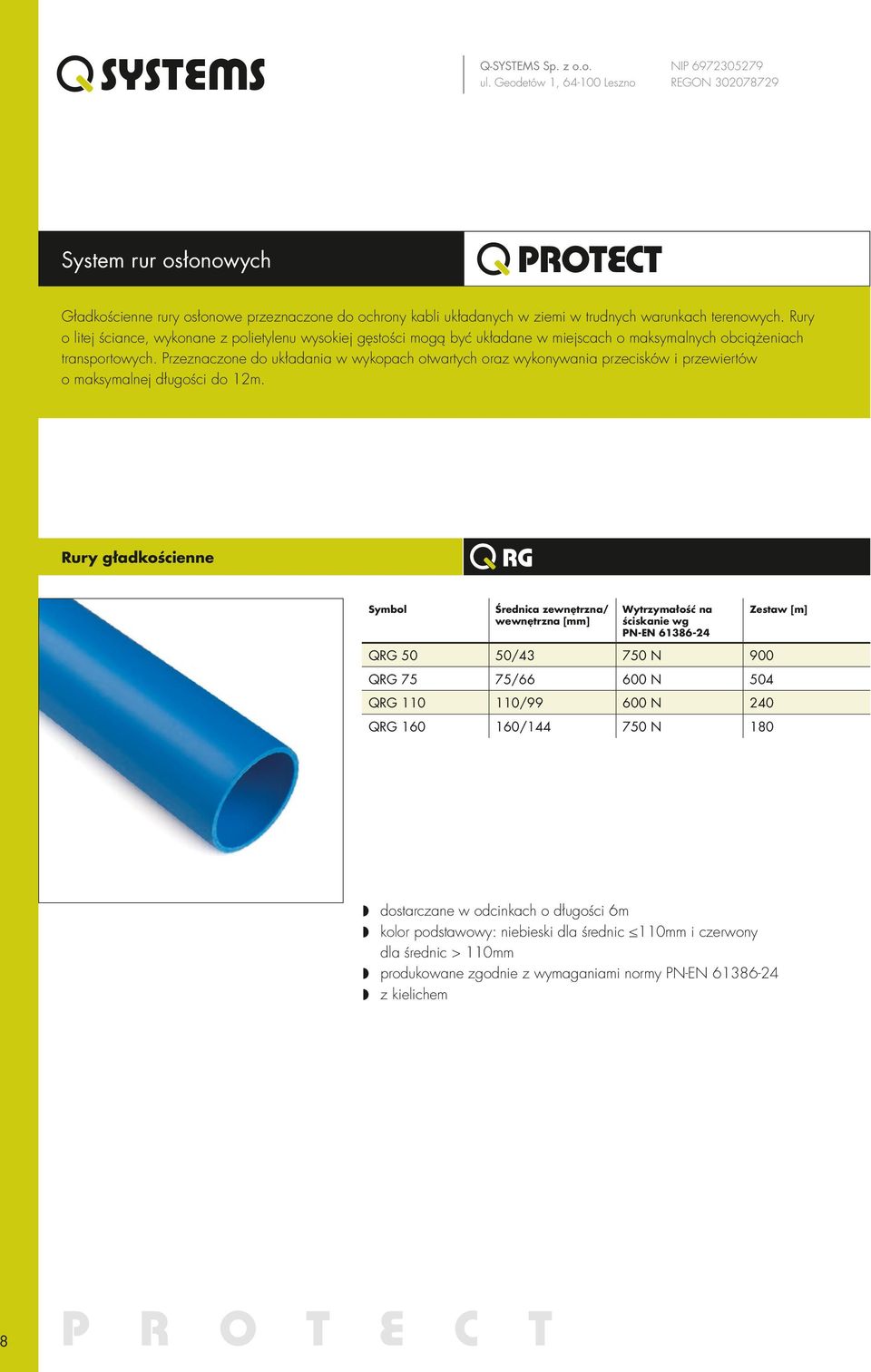

8 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne rury osłonowe przeznaczone do ochrony kabli układanych w ziemi w trudnych warunkach terenowych. Rury o litej ściance, wykonane z polietylenu wysokiej gęstości mogą być układane w miejscach o maksymalnych obciążeniach transportowych. Przeznaczone do układania w wykopach otwartych oraz wykonywania przecisków i przewiertów o maksymalnej długości do 2m. RG Rury gładkościenne Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRG 50 50/ QRG 75 75/ N 504 QRG 0 0/ N 240 QRG 60 60/44 80 dostarczane w odcinkach o długości 6m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN z kielichem 8 P R O T E C T

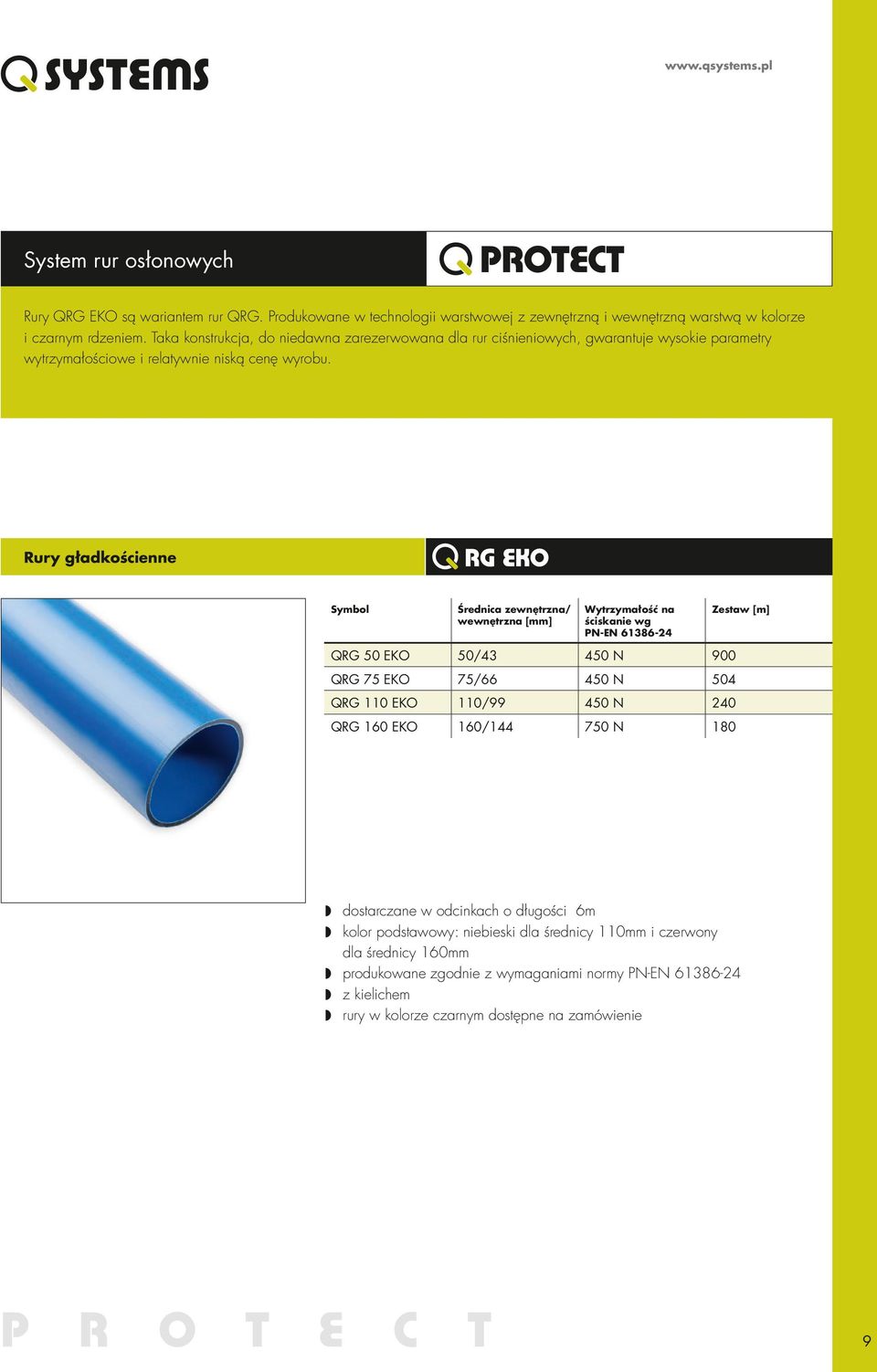

9 PROTECT System rur osłonowych Rury QRG EKO są wariantem rur QRG. Produkowane w technologii warstwowej z zewnętrzną i wewnętrzną warstwą w kolorze i czarnym rdzeniem. Taka konstrukcja, do niedawna zarezerwowana dla rur ciśnieniowych, gwarantuje wysokie parametry wytrzymałościowe i relatywnie niską cenę wyrobu. RG EKO Rury gładkościenne Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRG 50 EKO 50/ N 900 QRG 75 EKO 75/ N 504 QRG 0 EKO 0/ N 240 QRG 60 EKO 60/44 80 dostarczane w odcinkach o długości 6m kolor podstawowy: niebieski dla średnicy 0mm i czerwony dla średnicy 60mm produkowane zgodnie z wymaganiami normy PN-EN z kielichem rury w kolorze czarnym dostępne na zamówienie P R O T E C T 9

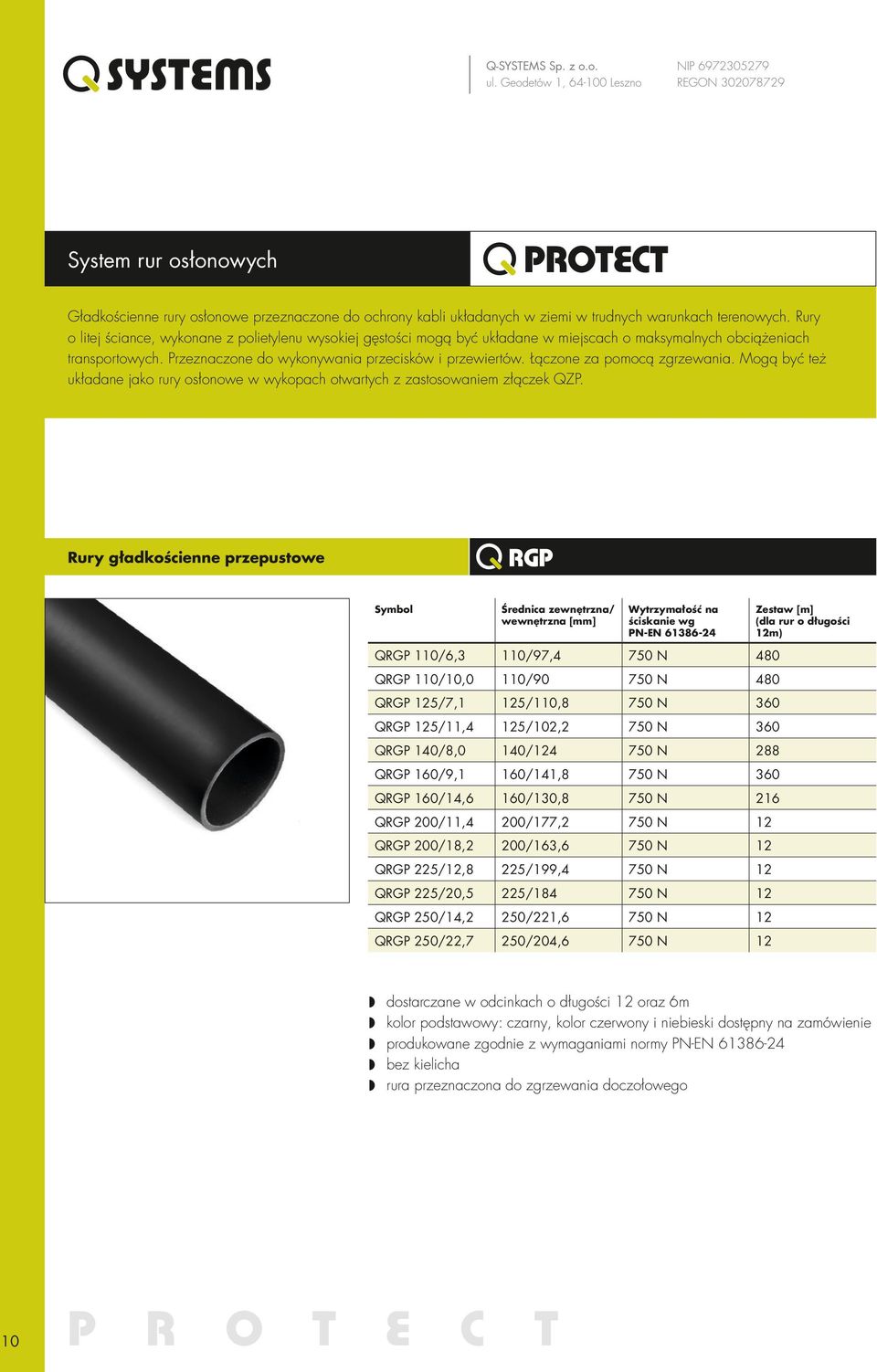

10 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne rury osłonowe przeznaczone do ochrony kabli układanych w ziemi w trudnych warunkach terenowych. Rury o litej ściance, wykonane z polietylenu wysokiej gęstości mogą być układane w miejscach o maksymalnych obciążeniach transportowych. Przeznaczone do wykonywania przecisków i przewiertów. Łączone za pomocą zgrzewania. Mogą być też układane jako rury osłonowe w wykopach otwartych z zastosowaniem złączek QZP. RGP Rury gładkościenne przepustowe Wytrzymałość na ściskanie wg PN-EN Zestaw [m] (dla rur o długości 2m) QRGP 0/6,3 0/97,4 480 QRGP 0/0,0 0/ QRGP 25/7, 25/0,8 360 QRGP 25/,4 25/02,2 360 QRGP 40/8,0 40/ QRGP 60/9, 60/4,8 360 QRGP 60/4,6 60/30,8 26 QRGP 200/,4 200/77,2 2 QRGP 200/8,2 200/63,6 2 QRGP 225/2,8 225/99,4 2 QRGP 225/20,5 225/84 2 QRGP 250/4,2 250/22,6 2 QRGP 250/22,7 250/204,6 2 0 Średnica zewnętrzna/ wewnętrzna [mm] dostarczane w odcinkach o długości 2 oraz 6m kolor podstawowy: czarny, kolor czerwony i niebieski dostępny na zamówienie produkowane zgodnie z wymaganiami normy PN-EN bez kielicha rura przeznaczona do zgrzewania doczołowego P R O T E C T

11 PROTECT System rur osłonowych Rury QRGPw są wariantem rur QRGP. Produkowane w technologii warstwowej z zewnętrzną i wewnętrzną warstwą w kolorze i czarnym rdzeniem. Taka konstrukcja, do niedawna zarezerwowana dla rur ciśnieniowych, gwarantuje wysokie parametry wytrzymałościowe i relatywnie niską cenę wyrobu a przede wszystkim, dzięki zabarwionej warstwie zewnętrznej, umożliwia kolorystyczne oznaczenie trasy kablowej. Rury o litej ściance, wykonane z polietylenu wysokiej gęstości mogą być układane w miejscach o maksymalnych obciążeniach transportowych. Przeznaczone do wykonywania przecisków i przewiertów. Łączone za pomocą zgrzewania. Mogą być też układane jako rury osłonowe w wykopach otwartych z zastosowaniem złączek QZP. Rury gładkościenne przepustowe, warstwowe RGPw Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] (dla rur o długości 2m) QRGPw 0/6,3 0/97,4 480 QRGPw 0/0,0 0/ QRGPw 25/7, 25/0,8 360 QRGPw 25/,4 25/02,2 360 QRGPw 40/8,0 40/ QRGPw 60/9, 60/4,8 360 QRGPw 60/4,6 60/30,8 26 QRGPw 200/,4 200/77,2 2 QRGPw 200/8,2 200/63,6 2 QRGPw 225/2,8 225/99,4 2 QRGPw 225/20,5 225/84 2 QRGPw 250/4,2 250/22,6 2 QRGPw 250/22,7 250/204,6 2 dostarczane w odcinkach o długości 6 lub 2m kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic > 0mm produkowane zgodnie z wymaganiami normy PN-EN bez kielicha średnice 0/0,0; 25/,4; 40/8,0; 60/4,6 produkowane wyłącznie na zamówienie rura przeznaczona do zgrzewania doczołowego P R O T E C T

12 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne rury osłonowe przeznaczone do ochrony kabli układanych w ziemi w trudnych warunkach terenowych. Rury o litej ściance, wykonane z polietylenu wysokiej gęstości mogą być układane w miejscach o maksymalnych obciążeniach transportowych. Przeznaczone do układania w wykopach otwartych lub wykonywania przepychów z zastosowaniem złączek QZP i QZG. Nie mogą być stosowane do przewiertów sterowanych. RGPz Rury gładkościenne przepustowe Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRGPz 0/6,3 0/97,4 240 QRGPz 0/0,0 0/ QRGPz 25/7, 25/0,8 80 QRGPz 25/,4 25/02,2 80 QRGPz 40/8,0 40/24 44 QRGPz 60/9, 60/4,8 80 QRGPz 60/4,6 60/30,8 08 dostarczane w odcinkach o długości 6m kolor podstawowy: czarny produkowane zgodnie z wymaganiami normy PN-EN bez kielicha średnice 0/0,0; 25/,4; 40/8,0; 60/4,6 produkowane wyłącznie na zamówienie rura przeznaczona do łączenia na złączkę rury układane w wykopie otwartym mogą być łączone metodą zgrzewania doczołowego 2 P R O T E C T

13 PROTECT System rur osłonowych Gładkościenne rury osłonowe przeznaczone do budowy światłowodowej kanalizacji wtórnej i rurociągów kablowych. Wewnętrzne ryflowanie i warstwa poślizgowa ułatwiają instalowanie długich odcinków kabli światłowodowych zarówno metodą pneumatyczną jak i mechaniczną. Przeznaczone do układania w wykopach otwartych oraz z wykorzystaniem pługoukładacza. RGS Rury gładkościenne światłowodowe Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRGS 32/2,0 32/ N 250 QRGS 32/2,9 32/26,2 250 QRGS 40/3,7 40/32,6 250 QRGS 50/4,6 50/40,8 250 dostarczane w kręgach o długości 250m lub innej po wcześniejszym uzgodnieniu kolor podstawowy: czarny z kolorowymi paskami na powierzchni rury inne kolory dostępne na życzenie produkowane zgodnie z wymaganiami normy PN-EN mogą być wyposażone w linkę ułatwiającą zaciąganie kabli produkt dostępny wyłącznie po indywidualnych uzgodnieniach P R O T E C T 3

14 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne rury osłonowe przeznaczone do ochrony kabli układanych na przestrzeniach otwartych. Rury o litej, pogrubionej ściance, zapewniają zwiększoną ochronę kabla przed uszkodzeniem mechanicznym. Dzięki zastosowaniu specjalnego dodatku, rury te są odporne na działanie promieni ultrafioletowych. Rury QRG UV stosowane są do ochrony kabli na słupach energetycznych, elewacjach budynków, oraz wszędzie tam, gdzie rura osłonowa wystawiona jest na działanie promieni UV. Rury osłonowe gładkościenne w odcinkach RG UV Średnica zewnętrzna/ wewnętrzna [mm] Wytrzymałość na ściskanie wg PN-EN Zestaw [m] QRG UV 32 32/ QRG UV 50 50/ QRG UV 75 75/6 504 QRG UV 0 0/ QRG UV 60 60/3 80 QRG UV 32 /3m 32/ QRG UV 50 /3m 50/ QRG UV 75 /3m 75/6 252 QRG UV 0 /3m 0/90 20 QRG UV 60 /3m 60/3 90 dostarczane w odcinkach o długości 6m z kielichem (na zamówienie bez kielicha) dostarczane w odcinkach o długości 3m bez kielicha kolor podstawowy: czarny produkowane zgodnie z wymaganiami normy PN-EN istnieje możliwość wyprodukowania rur QRG UV EKO z innymi grubościami ścianek niż podane w tabeli np. 50/3,5mm; 75/4,0mm; 0/4,0mm 4 P R O T E C T

15 PROTECT System rur osłonowych Rury karbowane dzielone to nowoczesne rozwiązanie umożliwiające zabezpieczenie istniejących kabli i przewodów na przestrzeniach otwartych. Jeden produkt łączy w sobie to, co do tej pory nie było możliwe: elastyczność rur karbowanych, dwudzielność rur dzielonych oraz odporność na promieniowanie UV rur na przestrzenie otwarte. Rury karbowane dzielone odporne na UV RKD UV flex Średnica zewnętrzna/ wewnętrzna [mm] Zestaw [m] QRKD UV 0 FLEX 0,0/6,3 50 QRKD UV 3 FLEX 3,4/8,4 50 QRKD UV 6 FLEX 6,/,0 50 QRKD UV 9 FLEX 8,5/2,5 50 QRKD UV 22 FLEX 2,5/6,0 50 QRKD UV 25 FLEX 25,3/9,2 50 QRKD UV 3 FLEX 30,8/23,4 50 QRKD UV 36 FLEX 35,5/27,3 25 QRKD UV 4 FLEX 4,4/3,0 25 QRKD UV 54 FLEX 54,0/42,7 25 dostępne w kolorze czarnym odporne na promieniowanie UV P R O T E C T 5

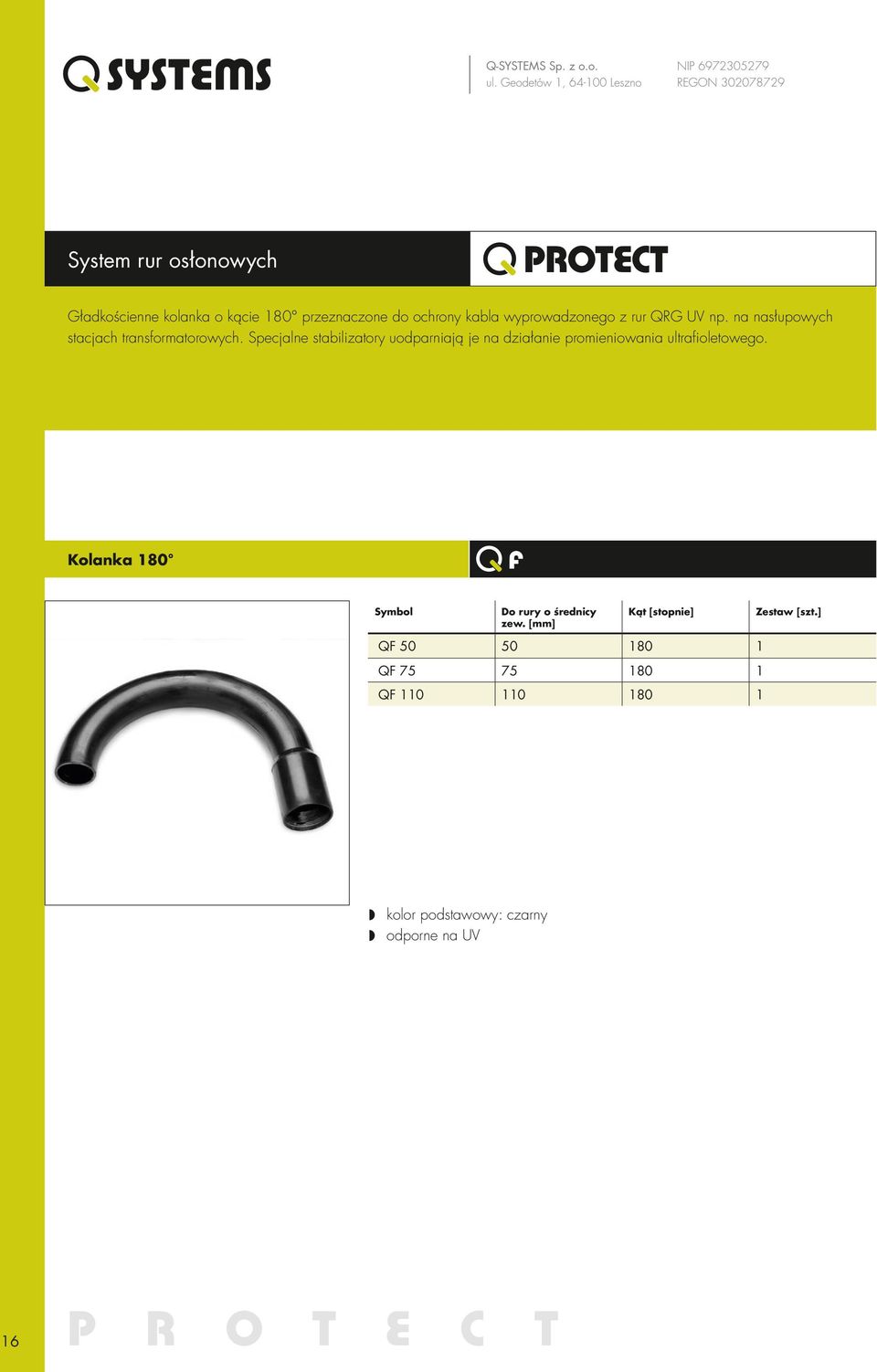

16 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Gładkościenne kolanka o kącie 80 przeznaczone do ochrony kabla wyprowadzonego z rur QRG UV np. na nasłupowych stacjach transformatorowych. Specjalne stabilizatory uodparniają je na działanie promieniowania ultrafioletowego. F Kolanka 80 Do rury o średnicy zew. [mm] Kąt [stopnie] Zestaw [szt.] QF QF QF kolor podstawowy: czarny odporne na UV 6 P R O T E C T

17 PROTECT System rur osłonowych Kolanka giętkie EURO X przeznaczone do rur gładkościnnych układanych w ziemi i na przestrzeniach otwartych. Umozliwiają zmianę trasy przebiegu rurociągu kablowego o dowolny kąt w granicach EURO X Kolanka do rur gładkościennych Średnica zew. [mm] Kąt (stopnie) Zestaw szt. EURO-X śr. 50mm / EURO-X śr. 75mm / EURO-X śr.0mm / EURO-X śr.25mm / EURO-X śr. 60mm / EURO-X śr. 50mm / EURO-X śr. 75mm / EURO-X śr.0mm / EURO-X śr.25mm / EURO-X śr. 60mm / kolor podstawowy: czarny odporne na UV może być stosowane z rurami gładkościennymi jak i karbowanymi średnice 50 i 0mm dostępne w wersji wodoszczelnej P R O T E C T 7

18 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Kolanka do rur karbowanych umożliwiają zmianę trasy przebiegu rurociągu kablowego o kąt 90 bądź 45 stopni. KK Kolanka do rur karbowanych Do rury o średnicy zewnętrznej [mm] Kąt [stopnie] Zestaw [szt.] QKK 50/ QKK 75/ QKK 0/ QKK 25/ QKK 60/ QKK 50/ QKK 75/ QKK 0/ QKK 25/ QKK 60/ kolor podstawowy: niebieski dla średnic 0mm i czerwony dla średnic >0mm mogą być dostarczane w wersji wodoszczelnej z uszczelkami gumowymi 8 P R O T E C T

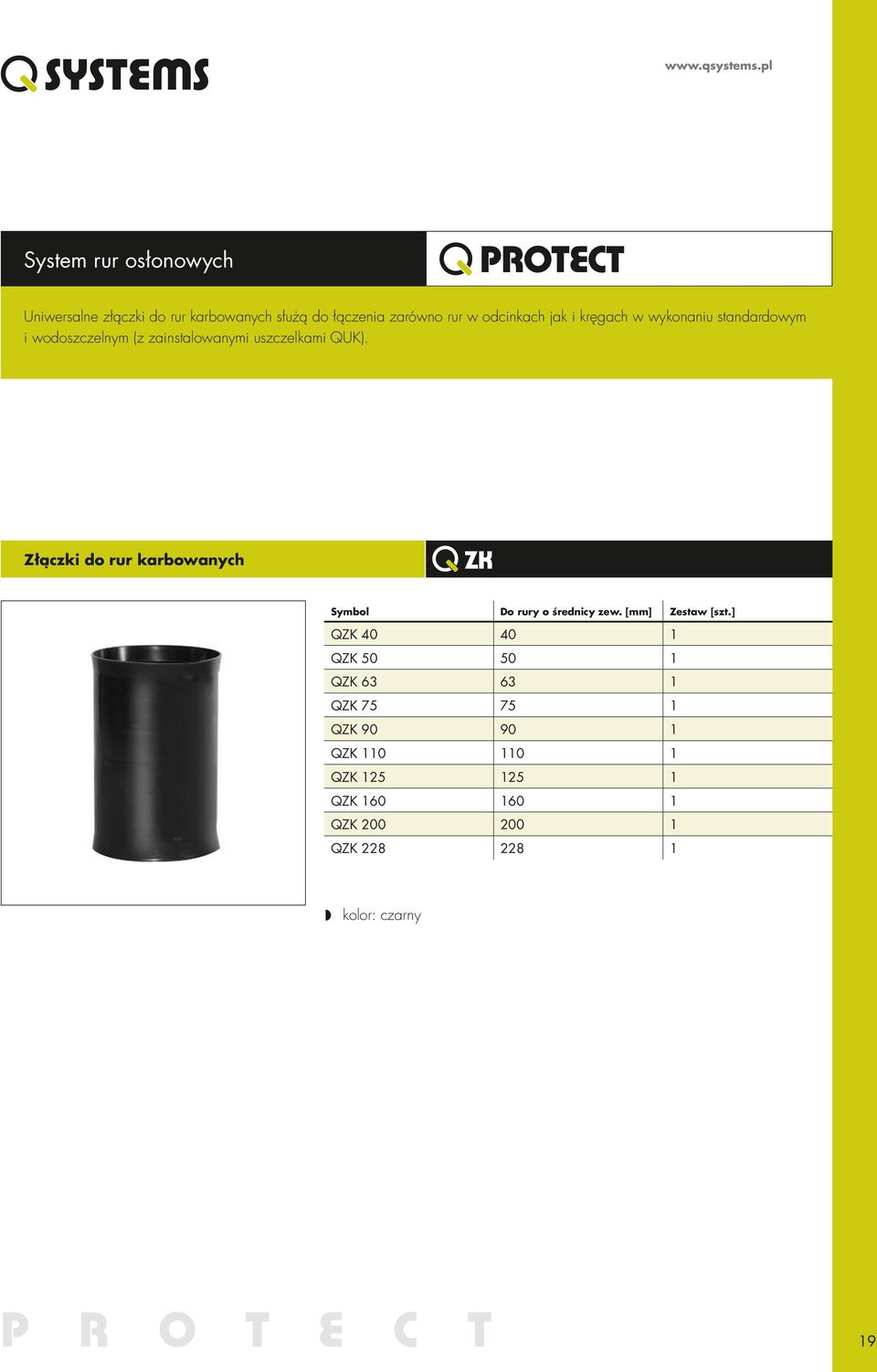

19 PROTECT System rur osłonowych Uniwersalne złączki do rur karbowanych służą do łączenia zarówno rur w odcinkach jak i kręgach w wykonaniu standardowym i wodoszczelnym (z zainstalowanymi uszczelkami QUK). ZK Złączki do rur karbowanych Do rury o średnicy zew. [mm] Zestaw [szt.] QZK QZK QZK QZK QZK QZK 0 0 QZK QZK QZK QZK kolor: czarny P R O T E C T 9

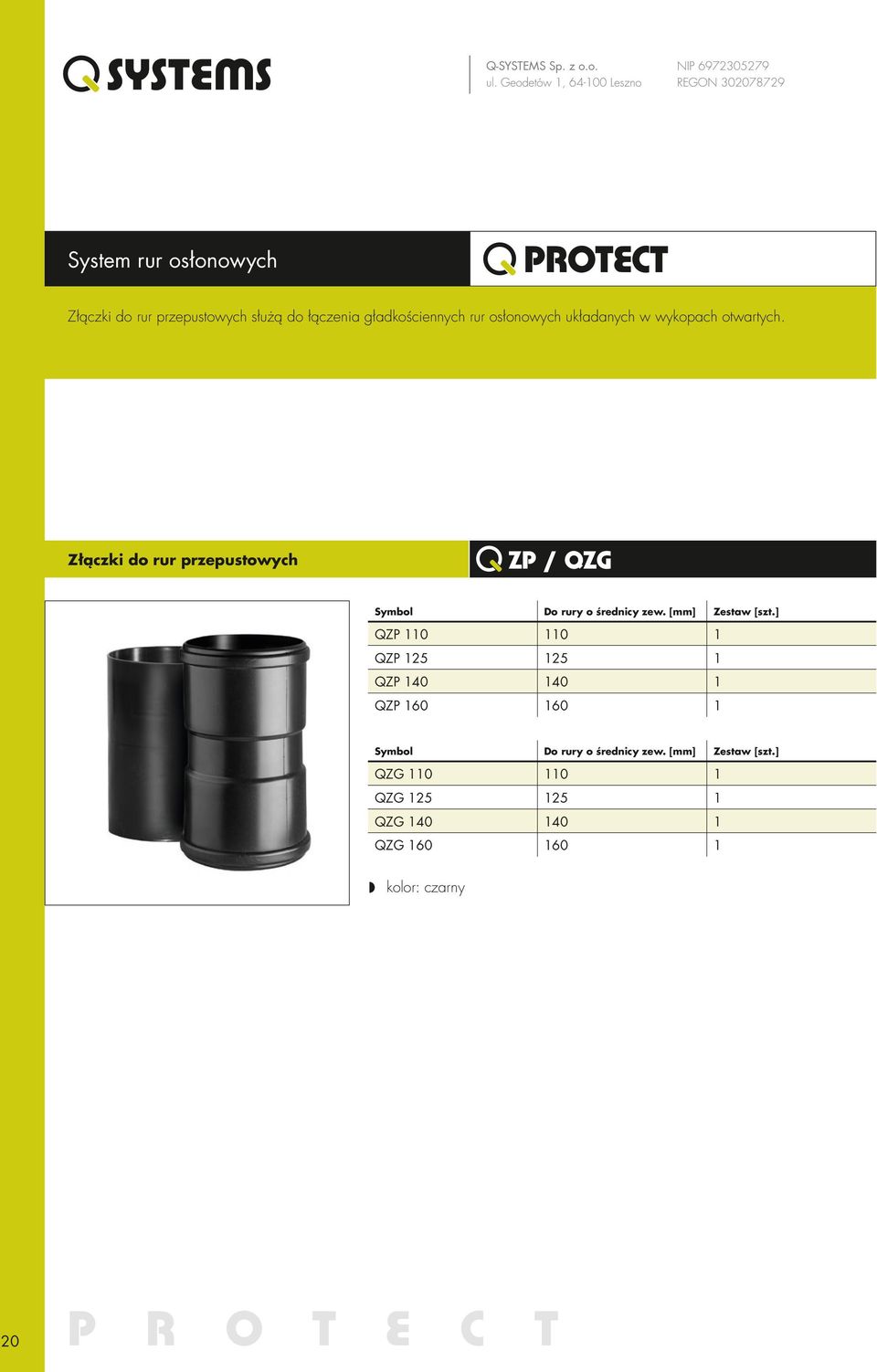

20 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Złączki do rur przepustowych służą do łączenia gładkościennych rur osłonowych układanych w wykopach otwartych. ZP / QZG Złączki do rur przepustowych Do rury o średnicy zew. [mm] Zestaw [szt.] QZP 0 0 QZP QZP QZP Do rury o średnicy zew. [mm] Zestaw [szt.] QZG 0 0 QZG QZG QZG kolor: czarny 20 P R O T E C T

21 PROTECT System rur osłonowych Złączki proste QZS oraz złączki redukcyjne QZRS służą do szczelnego łączenia rur światłowodowych typu QRGS. Dostepne w średnicach od 25 50mm. ZS / QZRS Złączki proste i złączki redukcyjne Do rury o średnicy zew. [mm] Zestaw [szt.] QZS QZS QZS QZS QZRS 32/25 32/25 QZRS 40/32 40/32 QZRS 50/40 50/40 kolor czarny ciśnienie znamionowe do 20 bar P R O T E C T 2

22 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Uniwersalne dwuwargowe uszczelki do rur karbowanych służą do wodoszczelnego łączenia rur karbowanych zarówno w odcinkach jak i kręgach. UK Uszczelki do rur karbowanych Do rury o średnicy zew. [mm] Zestaw [szt.] QUK QUK QUK 0 0 QUK QUK QUK kolor: czarny 22 P R O T E C T

23 PROTECT System rur osłonowych Uchwyty dystansowe do rur pomagają w zachowaniu właściwych odległości między rurami przy budowie kanalizacji nakładkowej 4-ro, 6-cio lub 8-mio otworowej. Uchwyty dystansowe do rur karbowanych UD Ilość rur w uchwycie Zestaw [szt.] QUD 50/4 4 QUD 50/8 8 QUD 75/4 4 QUD 75/8 8 QUD 0/4 4 QUD 0/8 8 QUD 25/4 4 QUD 25/8 8 QUD 60/4 4 QUD 60/8 8 kolor: czarny P R O T E C T 23

24 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON PROTECT System rur osłonowych Pokrywy do rur karbowanych służą do zabezpieczania pustych wylotów rurociągów kablowych przed wnikaniem zanieczyszczeń stałych. PK / QPU Pokrywy do rur Do rury o średnicy zew. [mm] Zestaw [szt.] QPK QPK QPK QPK QPK QPK 0 0 QPK QPK QPK Do rury o średnicy zew. [mm] Zestaw [szt.] QPU QPU QPU 0 0 QPU QPU pokrywy QPK służą do zaślepiania rur karbowanych instalowane wewnątrz rury pokrywy uniwersalne QPU służą do zaślepiania wszystkich typów rur nakładane na rurę kolor: czerwony 24 P R O T E C T

25 CHAMBERS Studnie kablowe Studnia kablowa o średnicy nominalnej 600mm z polietylenu. Wykorzystywana jako studnia rewizyjna przy budowie podziemnych instalacji kablowych. Zastosowanie włazów kompozytowych bądź żeliwnych klasy A, B, C lub D wraz z pierścieniami odciążającymi umożliwia posadowienie studni zarówno w ciągach pieszych (studnia Q600/8) jak i pasach dróg (studnia Q600/0). Niska waga oraz wysoka odporność studni na czynniki środowiska pozwalają na jej wykorzystanie w najtrudniejszych warunkach. 600 Studnia kablowa DN 600 Średnica zew. studni [mm] Wysokość zew. studni [mm] Średnica zew. stożka [mm] Grubość ścianki studni [mm] Max. klasa obciążeń Q 600/ A Q 600/ D ciężar korpusu studni: 7kg Q 600/8 i 20kg Q 600/0 kolor podstawowy: czarny możliwość zmniejszenia wysokości studni w zakresie do 200mm warunki instalacji studni podane w Instrukcji montażu studni Q CHAMBERS C H A M B E R S 25

26 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON CHAMBERS Studnie kablowe Studnia kablowa o średnicy nominalnej 000mm z polietylenu. Wykorzystywana jako studnia rewizyjna przy budowie podziemnych instalacji kablowych. Zastosowanie włazów kompozytowych lub żeliwnych klasy A, B, C lub D wraz z pierścieniami odciążającymi umożliwia posadowienie studni zarówno w ciągach pieszych jak i pasach dróg. Niska waga oraz wysoka odporność studni na czynniki środowiska pozwalają na jej wykorzystanie w najtrudniejszych warunkach. 000 Studnia kablowa DN 000 Średnica zewnętrzna studni [mm] Wysokość zewnętrzna studni [mm] Średnica zewnętrzna stożka [mm] Q ciężar korpusu studni: 40kg kolor podstawowy: czarny możliwość zmniejszenia wysokości studni w zakresie do 00mm warunki instalacji studni podane w Instrukcji montażu studni Q CHAMBERS C H A M B E R S

27 CHAMBERS Studnie kablowe Zasobnik kablowy o średnicy nominalnej 800mm z polietylenu. Wykorzystywany jako zasobnik złączowy lub/i zapasu kabla przy budowie telekomunikacyjnych rurociągów kablowych. Zastosowanie polietylenowej pokrywy z uszczelką umożliwia posadowienie zasobnika całkowicie pod powierzchnią ziemi. Niska waga oraz wysoka odporność zasobnika na czynniki środowiska pozwalają na jego wykorzystanie w najtrudniejszych warunkach. 800 Zasobnik kablowy DN 800 Średnica zewnętrzna studni [mm] Średnica zewn. studni [mm] (przekątna) Wysokość zewnętrzna studni [mm] Średnica zewnętrzna stożka [mm] Q ciężar korpusu zasobnika: 20kg kolor podstawowy: czarny warunki instalacji zasobnika podane w Instrukcji montażu studni Q CHAMBERS C H A M B E R S 27

28 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON CHAMBERS Studnie kablowe Pokrywa z tworzywa sztucznego do zabezpieczania studni i zasobników serii Q. Pokrywa wykonana z polietylenu wysokiej gęstości. Wyposażona w uszczelkę gumową zabezpieczającą studnię lub zasobnik przed wnikaniem zanieczyszczeń stałych i wody. Pokrywa do studni i zasobników serii Q PS Średnica zewnętrzna [mm] Zestaw [szt.] QPS 580 kolor podstawowy: czarny warunki instalacji podane w Instrukcji montażu studni Q CHAMBERS 28 C H A M B E R S

29 CHAMBERS Studnie kablowe Żeliwne włazy do studni i zasobników serii Q dostępne są w klasie obciążeń A, B, C i D. W przypadku instalacji studni w trudnym terenie należy zastosować pierścień odciążający. Włazy żeliwne do studni i zasobników serii Q WZ Wymiar DN [mm] Wymiar DN [mm] Wymiar D [mm] Wymiar D2 [mm] Wymiar H [mm] Masa [kg] QWZ 600 A ,9 QWZ 600 B ,5 QWZ 600 C QWZ 600 D Pierścień odciążający do studni i zasobników serii Q Wymiar DN [mm] Wymiar D [mm] Wymiar D2 [mm] Wymiar H [mm] Wymiar H [mm] Masa [kg] 00*690* C H A M B E R S 29

30 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON CHAMBERS Studnie kablowe Kompozytowe włazy do studni serii Q dostępne są w klasach B25 oraz C250 w wersji kwadratowej oraz okrągłej. Dzięki zastosowaniu nowoczesnych materiałów kompozytowych udało się zredukować ciężar włazów nawet o 75% w porównaniu z tradycyjnymi włazami z żeliwa szarego o porównywalnych wymiarach. Włazy kompozytowe do studni i zasobników serii Q Wymiar A [mm] Wymiar B [mm] Wymiar C [mm] Wymiar D [mm] Wymiar E [mm] QKIO 700 B25 700x QKIO 700 C x QKIO 800 B25 Ø QKIO 800 C250 Ø KIO kolor podstawowy: czarny produkowane zgodnie z normą EN 24: 994 lekkie ciężar włazu QKIO 800 C250 tylko 22kg nie przewodzą prądu elektrycznego zastosowany materiał czyni je nieatrakcyjnymi dla złodziei odporne na agresywne czynniki chemiczne i korozję włazy klasy C250 mogą być wyposażone w system ryglowania pokrywy C H A M B E R S

31 CHAMBERS Studnie kablowe Uszczelki wlotowe do studni i zasobników serii Q służą do przyłączenia gładkościennych i karbowanych rur osłonowych o średnicach zewnętrznych od 32mm do 60mm. W miejscu wprowadzenia rur należy wykonać otwory wlotowe za pomocą wierteł koronkowych. Wymiary otworów wlotowych dla odpowiednich średnic wprowadzanych rur przedstawione są w tabeli. Uszczelki do studni i zasobników serii Q US Średnica wierconego otworu [mm] Średnica zewnętrzna wprowadzanej rury [mm] QUS QUS QUS QUS QUS QUS kolor podstawowy: czarny produkowane zgodnie z normą PN-EN 68- : 2002 rury karbowane należy wprowadzać z wykorzystaniem adapterów zgodnie z Instrukcją montażu studni QCHAMBERS sposób montażu uszczelek opisany jest w Instrukcji montażu studni Q CHAMBERS C H A M B E R S 3

32 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON CHAMBERS Studnie kablowe Adaptery do studni i zasobników serii Q służą do przyłączenia do studni karbowanych rur osłonowych o średnicach zewnętrznych od 50mm do 60mm. AS Adaptery do studni i zasobników Średnica zewnętrzna adaptera [mm] Średnica zewnętrzna łączonej rury [mm] QAS QAS QAS QAS rury karbowane należy wprowadzać z wykorzystaniem adapterów zgodnie z Instrukcją montażu studni QCHAMBERS sposób montażu adapterów opisany jest w Instrukcji montażu studni QCHAMBERS 32 C H A M B E R S

33 SEALINGS System uszczelnień Przejście kablowe przeznaczone do betonowania w nowopowstających budynkach. Do jedno lub dwustronnego przyłączenia pokryw systemowych typu QSP-D z zamkiem bagnetowym. SP Przejście kablowe Średnica wewnętrzna otworu [mm] Minimalna grubość ściany [mm] QSP90-K/L QSP50-K/L QSP90-2K/L QSP50-2K/L dostarczane o długości zgodnej z grubością ściany montaż w szalunku przed betonowaniem gazo- oraz wodoodporne możliwość wprowadzenia kabli w średnicach od 7 do 08 mm S E A L I N G S 33

34 Q-SYSTEMS Sp. z o.o. ul. Geodetów, Leszno NIP REGON SEALINGS System uszczelnień Pokrywy systemowe do przejść QSP. SP-D Pokrywy systemowe Ilość króćców Średnica wew. króćców [mm] Średnica zewn. kabli/rur [mm] QSP 90-D/ QSP 90-D3/ QSP 90-D5/ QSP 50-D/ QSP 50-D3/ QSP 50-D7/ QSP 50-DMM pokrywa dobierana jest w zależności od średnicy i ilości rur/kabli, które należy uszczelnić uszczelniane techniką termokurczliwą system bagnetowy umożliwia szybki montaż bez pomocy narzędzi możliwość wprowadzenia kabli w średnicach od 7 do 08 mm oraz rur do 60 mm niewykorzystane króćce uszczelniane zaślepkami VS 34 S E A L I N G S

35 SEALINGS System uszczelnień Pierścień uszczelniający Typu QA przeznaczony do uszczelnienia przestrzeni między otworem wiertniczym i przewodem rurowym lub kablem. Gwarantuje łatwy i szybki montaż. Pierścień gumowy: SBR 45 ± 5 Shore czarny, wersja ekonomiczna o grubości: 30 mm, trwały: zgodnie z DIN 988, 8336/37, DIN 895, DVGW G 459/I i VP 60 Pierścień uszczelniający dla rur gładkościennych A Średnica wewnętrzna otworu [mm] Średnica zewnętrzna uszczelnianej rury [mm] od do QA 00/ QA 00/ QA 00/ QA 00/ dokręcenie nakrętek powoduje zaciskanie pierścienia gumowego, który całkowicie szczelnie wypełnia przestrzeń pomiędzy rurą/kablem a otworem wymiary dedykowane dla rur teletechnicznych elastyczne, gazo- oraz wodoodporne, stabilne pozycjonowanie, tłumiące drgania i hałas S E A L I N G S 35
