Q12 miniaturowe czujniki serii World-Beam

Transkrypt

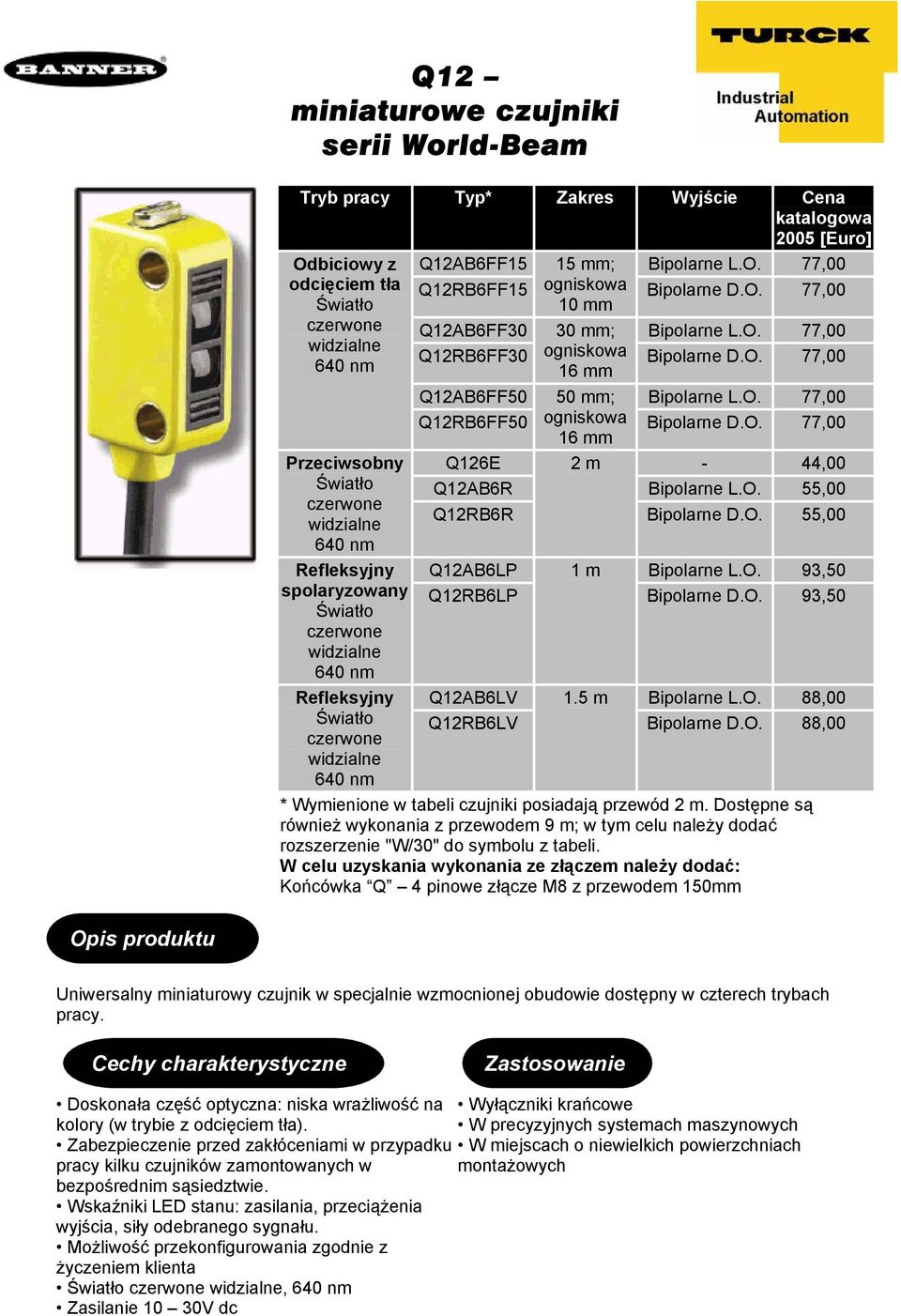

1 Q12 miniaturowe czujniki serii World-Beam Tryb pracy Typ* Zakres Wyjście Odbiciowy z odcięciem tła Światło czerwone widzialne 640 nm Przeciwsobny Światło czerwone widzialne 640 nm Refleksyjny spolaryzowany Światło czerwone widzialne 640 nm Refleksyjny Światło czerwone widzialne 640 nm Q12AB6FF15 15 mm; Bipolarne L.O. 77,00 Q12RB6FF15 ogniskowa 10 mm Bipolarne D.O. 77,00 Q12AB6FF30 30 mm; Bipolarne L.O. 77,00 Q12RB6FF30 ogniskowa 16 mm Bipolarne D.O. 77,00 Q12AB6FF50 50 mm; Bipolarne L.O. 77,00 Q12RB6FF50 ogniskowa 16 mm Bipolarne D.O. 77,00 Q126E 2 m - 44,00 Q12AB6R Bipolarne L.O. 55,00 Q12RB6R Bipolarne D.O. 55,00 Q12AB6LP 1 m Bipolarne L.O. 93,50 Q12RB6LP Bipolarne D.O. 93,50 Q12AB6LV 1.5 m Bipolarne L.O. 88,00 Q12RB6LV Bipolarne D.O. 88,00 * Wymienione w tabeli czujniki posiadają przewód 2 m. Dostępne są również wykonania z przewodem 9 m; w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli. W celu uzyskania wykonania ze złączem należy dodać: Końcówka Q 4 pinowe złącze M8 z przewodem 150mm Uniwersalny miniaturowy czujnik w specjalnie wzmocnionej obudowie dostępny w czterech trybach pracy. Doskonała część optyczna: niska wrażliwość na Wyłączniki krańcowe kolory (w trybie z odcięciem tła). W precyzyjnych systemach maszynowych Zabezpieczenie przed zakłóceniami w przypadku W miejscach o niewielkich powierzchniach pracy kilku czujników zamontowanych w montażowych bezpośrednim sąsiedztwie. Wskaźniki LED stanu: zasilania, przeciążenia wyjścia, siły odebranego sygnału. Możliwość przekonfigurowania zgodnie z życzeniem klienta Światło czerwone widzialne, 640 nm Zasilanie 10 30V dc

2 Czujnik ultradźwiękowy WORLD-BEAM QS18U Typ Funkcja TEACH Zasięg Wyjście 2005 QS18UNA QS18UPA QS18UNAE QS18UPAE Zintegrowany z obudową przycisk lub zdalnie za pomocą wyprowadzonego przewodu (IP67 NEMA 6) Zdalnie za pomocą wyprowadzonego przewodu (IP69K) od 50mm do 500 mm NPN PNP NPN PNP 108,9 Euro * Wymienione w tabeli czujniki posiadają przewód 2 m. Dostępne są wykonania z przewodem 9 m, w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli. W celu uzyskania wykonania ze złączem należy dodać:: Końcówka Q5 4 pinowe złącze M12 z przewodem 150mm Końcówka Q8 4 pinowe, zintegrowane złącze M12 Końcówka Q 4 pinowe złącze M8 z przewodem 150mm Końcówka Q7 4 pinowe, zintegrowane złącze M8 Tani czujnik ultradźwiękowy przeznaczony do trudnych warunków środowiskowych w uniwersalnej obudowie WORLD-BEAM QS18. Prosty w użyciu tryb TEACH: programowalne okno detekcji z ustawialną wartością minimalną i maksymalną oraz autoprogramowanie dla refleksyjnego trybu pracy Opatentowana obudowa pozwalająca na łatwy montaż lub demontaż Dwie dwukolorowe diody sygnalizacji stanu Zasilanie 10 do 30V dc z wyjściem zależnie od typu czujnika: NPN lub PNP Możliwości podłączenia: przewód 2m, przewód 9m, złącze M12 z przewodem 150mm, zintegrowane złącze M12, złącze M8 z przewodem 150mm, zintegrowane złącze M8 Czas odpowiedzi: 15 ms Kompensacja temperaturowa

3 QS18LD miniaturowy laserowy czujnik odbiciowy serii World-Beam Typ Zakres Średnica wiązki Podłączenie* Wyjście QS18VN6LD 300 mm 1 mm przy Przewód 4- NPN 108,90 QS18VP6LD 300 mm żyłowy 2 m PNP 108,90 * Dostępne są wykonania z przewodem 9 m; w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli. W celu uzyskania wykonania ze złączem należy dodać: Końcówka Q5 4 pinowe złącze M12 z przewodem 150mm Końcówka Q8 4 pinowe, zintegrowane złącze M12 Końcówka Q 4 pinowe złącze M8 z przewodem 150mm Końcówka Q7 4 pinowe, zintegrowane złącze M8 Czujnik laserowy odbiciowy będący uzupełnieniem serii WORLD-BEAM. Charakteryzuje się niewielkimi rozmiarami i precyzyjną wiązką laserową oraz niewielkimi kosztami przy wysokiej jakości wykonania. Widzialna wiązka laserowa klasy I wykorzystana Pozycjonowanie w trybie odbiciowym Wykrywanie otworów Mała średnica wiązki doskonale nadającej się do Detekcja niewielkich przedmiotów detekcji niewielkich obiektów i precyzyjnego pozycjonowania Zabezpieczenie przed zakłóceniami w przypadku pracy kilku czujników zamontowanych w bezpośrednim sąsiedztwie Doskonałe parametry optyczne w całym zakresie Zasilanie 10 do 30V dc Czytelna sygnalizacja diodowa o dużej widoczności Kompaktowa, szczelna i wzmocniona obudowa Uniwersalna obudowa prostopadłościenna z gwintowanym czołem M18

4 QS18VP6LAF laserowy czujniki odbiciowy serii World-Beam z ustawialnym zakresem odcięcia tła Typ Zakres Średnica wiązki Podłączenie* Wyjście QS18VN6LAF 30 Około Przewód 2m NPN 152,90 QS18VP6LAF 150mm 1 mm 4-żyłowy PNP 152,90 * Wymienione w tabeli czujniki posiadają przewód 2 m. Dostępne są również wykonania z przewodem 9 m, w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli. W celu uzyskania wykonania ze złączem należy dodać:: Końcówka Q5 4 pinowe złącze M12 z przewodem 150mm Końcówka Q 4 pinowe złącze M8 z przewodem 150mm Niedrogi, o wysokiej jakości wykonania czujnik laserowy będący uzupełnieniem oferty czujników serii WORLD-BEAM. Ustawialny zakres odcięcia tła działający w Precyzyjne pozycjonowanie oparciu o zasadę optycznej triangulacji Detekcja otworów przeznaczone dla aplikacji, gdzie wpływ jasnego Detekcja niewielkich obiektów tła musi być pomijany Doskonałe parametry optyczne w całym zakresie Mała średnica wiązki doskonale nadającej się do detekcji niewielkich obiektów i precyzyjnego pozycjonowania Zabezpieczenie przed zakłóceniami w przypadku pracy kilku czujników zamontowanych w bezpośrednim sąsiedztwie Laser klasy 1 o wiązce widzialnej Zasilanie 10 do 30V dc Czytelna sygnalizacja diodowa Kompaktowa, szczelna i wzmocniona obudowa Uniwersalna obudowa prostopadłościenna z gwintowanym czołem M18

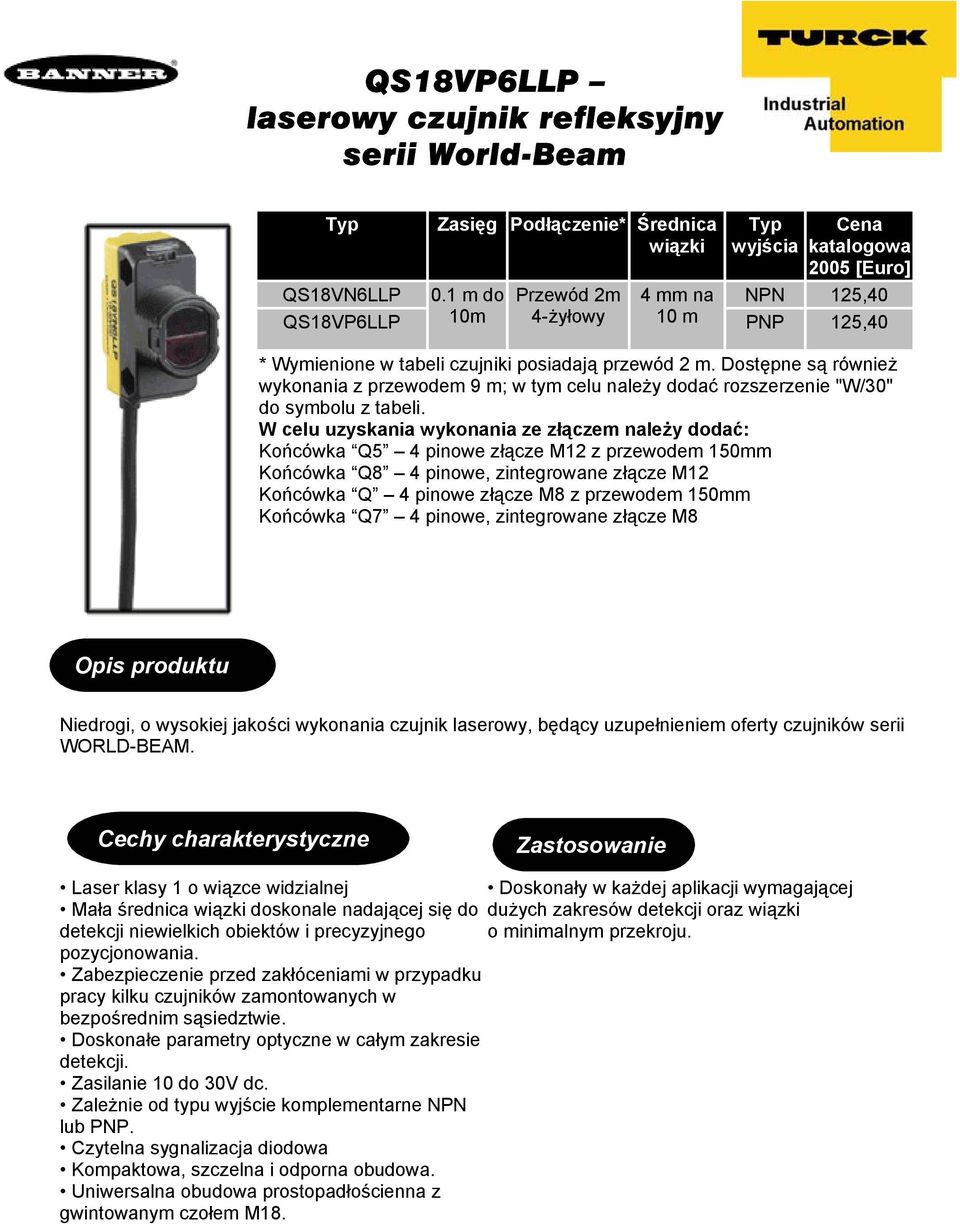

5 QS18VP6LLP laserowy czujnik refleksyjny serii World-Beam Typ Zasięg Podłączenie* Średnica wiązki Typ wyjścia QS18VN6LLP 0.1 m do Przewód 2m 4 mm na NPN 125,40 QS18VP6LLP 10m 4-żyłowy 10 m PNP 125,40 * Wymienione w tabeli czujniki posiadają przewód 2 m. Dostępne są również wykonania z przewodem 9 m; w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli. W celu uzyskania wykonania ze złączem należy dodać: Końcówka Q5 4 pinowe złącze M12 z przewodem 150mm Końcówka Q8 4 pinowe, zintegrowane złącze M12 Końcówka Q 4 pinowe złącze M8 z przewodem 150mm Końcówka Q7 4 pinowe, zintegrowane złącze M8 Niedrogi, o wysokiej jakości wykonania czujnik laserowy, będący uzupełnieniem oferty czujników serii WORLD-BEAM. Laser klasy 1 o wiązce widzialnej Doskonały w każdej aplikacji wymagającej Mała średnica wiązki doskonale nadającej się do dużych zakresów detekcji oraz wiązki detekcji niewielkich obiektów i precyzyjnego o minimalnym przekroju. pozycjonowania. Zabezpieczenie przed zakłóceniami w przypadku pracy kilku czujników zamontowanych w bezpośrednim sąsiedztwie. Doskonałe parametry optyczne w całym zakresie detekcji. Zasilanie 10 do 30V dc. Zależnie od typu wyjście komplementarne NPN lub PNP. Czytelna sygnalizacja diodowa Kompaktowa, szczelna i odporna obudowa. Uniwersalna obudowa prostopadłościenna z gwintowanym czołem M18.

6 QS30LD laserowy czujnik odbiciowy serii World-Beam Typ Zakres Napięcie zasilania Wyjście QS30LD 400 mm 10-30V dc Bipolarne 152,90 QS30LDQ NPN/PNP 152,90 QS30LD W/30 159,50 QS30LDL 800 mm 196,90 QS30LDLQ 196,90 QS30LDL W/30 203,50 Nowy, standardowy czujnik w wersji z laserową wiązką świetlną, w ekonomicznym wykonaniu. Widzialna wiązka laserowa klasy I i II wykorzystana w trybie odbiciowym Uniwersalna obudowa prostopadłościenna z gwintowanym czołem M30 Czytelny ośmioelementowy bargraf pomocny przy wizualnej kontroli pracy czujnika Trzy możliwości zaprogramowania czujnika: statycznie, dynamicznie lub poprzez punkt przełączania z możliwością manualnego doregulowania Programowalne tryby pracy jasno/ciemno oraz opóźnienie wyłączenia wyjść Korzystna cena Detekcja krawędzi, dzięki 1mm średnicy wiązki Detekcja obecności gwintu Detekcja niewielkich otworów

7 QS30AF laserowy czujnik odbiciowy serii World-Beam z ustawialnym zakresem odcięcia tła Typ QS30AF QS30AFQ Zakres Podłączenie Napięcie zasilania 50 do 300 mm Przewód 2 m 5- pinowy Złącze M12 5-pin 10 do 30V dc Wyjście Bipolarne NPN/PNP 141,90 141,90 Czujnik fotoelektryczny odbiciowy z ustawialnym zakresem odcięcia tła, w standardowej obudowie będący uzupełnieniem oferty w zakresie serii WORLD-BEAM. Przeznaczony do detekcji w ramach z góry zdefiniowanego zakresu z pominięciem obiektów pojawiających się w tle poza punktem odcięcia Wiązka dużej mocy o wysokim stopniu skupienia Prosta nastawa punktu odcięcia tła za pomocą pojedynczego przycisku Uniwersalna prostopadłościenna obudowa z gwintowanym czołem M30 Stopień ochrony IP67 Detekcja obiektów o zmiennym kontraście Aplikacje wymagające eliminacji wpływu z tła Detekcja poziomu wypełnienia, obecności obiektu, odwrócenia obiektu Pozycjonowanie

8 Czujniki QS30 o uniwersalnym napięciu zasilania z wyjściem przekaźnikowym Tryb pracy Typ* Zakres Wyjście Przeciwsobny Światło podczerwone 875 nm Refleksyjny spolaryzowany Światło czerwone 630 nm Odbiciowy z odcięciem tła Światło czerwone 680 nm QS303E nadajnik 60 m - 60,50 QS30VR3R SPDT 88,00 odbiornik QS30VR3LP 8 m 93,50 QS30VR3FF mm 100,10 QS30VR3FF mm 100,10 QS30VR3FF mm 100,10 * Wymienione w tabeli czujniki posiadają przewód 2 m. Dostępne są również wykonania z przewodem 9 m; w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli (np. QS30E W/30). Czujniki w standardowych zakresach detekcji, w uniwersalnej obudowie WORLD-BEAM QS30 o uniwersalnym napięciu zasilania. Czujniki w obudowach QS30 oferują większe zakresy niż czujniki w obudowach QS18. Uniwersalne napięcie zasilania: 24 do 250V ac, 50/60 Hz lub 12 do 250V dc (maksymalnie 1 W) Czujnik z wyjściem przekaźnikowym charakteryzujący się wykonaniami dla detekcji dalekiego zasięgu Opatentowana obudowa: prostopadłościenna z gwintowanym czołem M30 i kątowym podłączeniem elektrycznym Czytelny wskaźnik diodowy: dwie diody na szczycie obudowy czujnika oraz dodatkowa bardzo duży i łatwo dostrzegalny wskaźnik załączenia wyjść na tylniej części czujnika IP67 Aplikacje detekcji dalekiego zasięgu W aplikacjach wymagających wyjść bezpotencjałowych

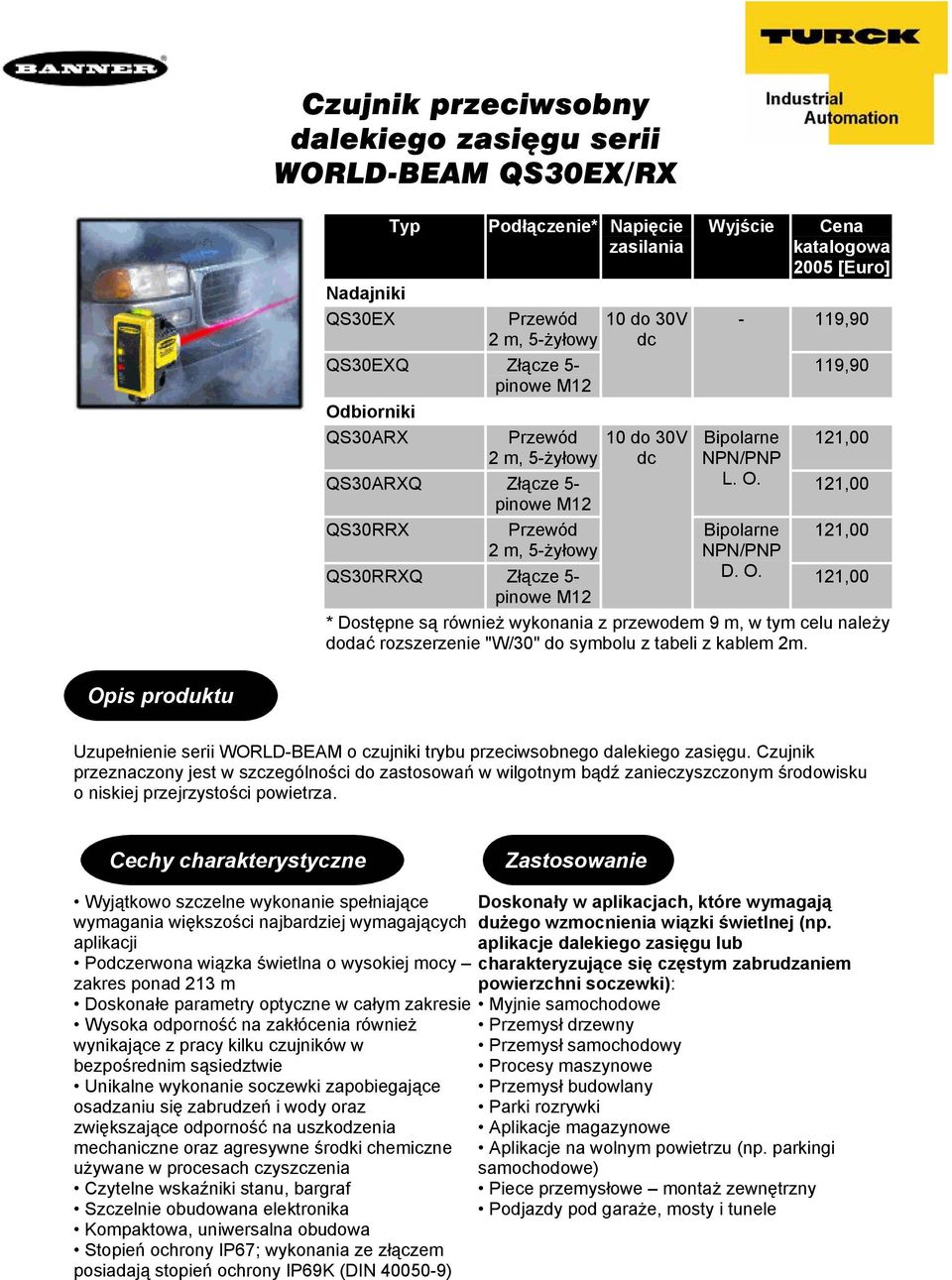

9 Czujnik przeciwsobny dalekiego zasięgu serii WORLD-BEAM QS30EX/RX Typ Nadajniki QS30EX Podłączenie* Napięcie zasilania Przewód 2 m, 5-żyłowy QS30EXQ Złącze 5- pinowe M12 Odbiorniki QS30ARX Przewód 2 m, 5-żyłowy QS30ARXQ Złącze 5- pinowe M12 QS30RRX Przewód 2 m, 5-żyłowy QS30RRXQ Złącze 5- pinowe M12 10 do 30V dc 10 do 30V dc Wyjście - 119,90 119,90 Bipolarne 121,00 NPN/PNP L. O. 121,00 Bipolarne 121,00 NPN/PNP D. O. 121,00 * Dostępne są również wykonania z przewodem 9 m, w tym celu należy dodać rozszerzenie "W/30" do symbolu z tabeli z kablem 2m. Uzupełnienie serii WORLD-BEAM o czujniki trybu przeciwsobnego dalekiego zasięgu. Czujnik przeznaczony jest w szczególności do zastosowań w wilgotnym bądź zanieczyszczonym środowisku o niskiej przejrzystości powietrza. Wyjątkowo szczelne wykonanie spełniające Doskonały w aplikacjach, które wymagają wymagania większości najbardziej wymagających dużego wzmocnienia wiązki świetlnej (np. aplikacji aplikacje dalekiego zasięgu lub Podczerwona wiązka świetlna o wysokiej mocy charakteryzujące się częstym zabrudzaniem zakres ponad 213 m powierzchni soczewki): Doskonałe parametry optyczne w całym zakresie Myjnie samochodowe Wysoka odporność na zakłócenia również Przemysł drzewny wynikające z pracy kilku czujników w Przemysł samochodowy bezpośrednim sąsiedztwie Procesy maszynowe Unikalne wykonanie soczewki zapobiegające Przemysł budowlany osadzaniu się zabrudzeń i wody oraz Parki rozrywki zwiększające odporność na uszkodzenia Aplikacje magazynowe mechaniczne oraz agresywne środki chemiczne Aplikacje na wolnym powietrzu (np. parkingi używane w procesach czyszczenia samochodowe) Czytelne wskaźniki stanu, bargraf Piece przemysłowe montaż zewnętrzny Szczelnie obudowana elektronika Podjazdy pod garaże, mosty i tunele Kompaktowa, uniwersalna obudowa Stopień ochrony IP67; wykonania ze złączem posiadają stopień ochrony IP69K (DIN )

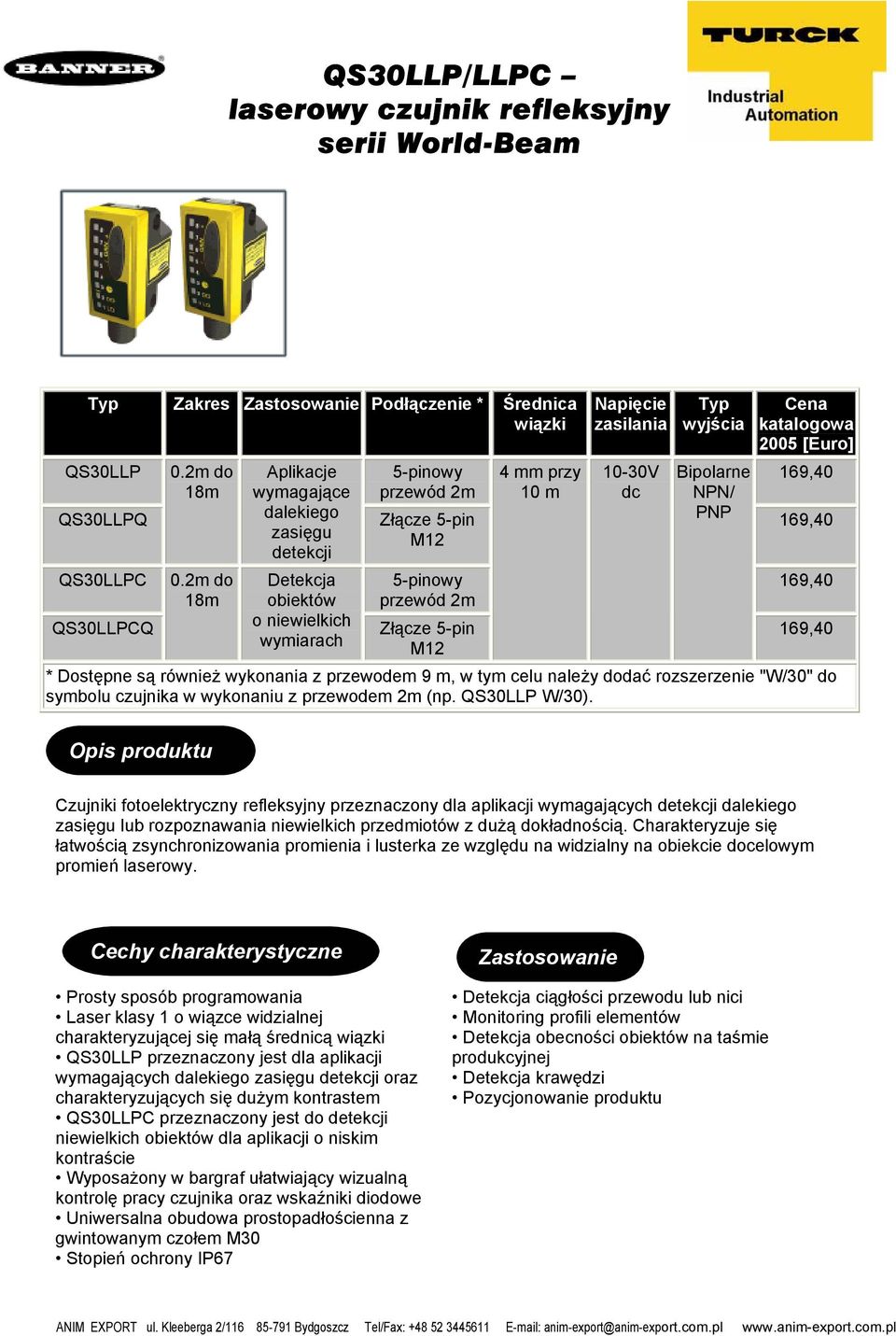

10 QS30LLP/LLPC laserowy czujnik refleksyjny serii World-Beam Typ Zakres Podłączenie * Średnica wiązki QS30LLP QS30LLPQ QS30LLPC QS30LLPCQ 0.2m do 18m 0.2m do 18m Aplikacje wymagające dalekiego zasięgu detekcji Detekcja obiektów o niewielkich wymiarach 5-pinowy przewód 2m Złącze 5-pin M12 5-pinowy przewód 2m Złącze 5-pin M12 4 mm przy 10 m Napięcie zasilania 10-30V dc Typ wyjścia Bipolarne NPN/ PNP 169,40 169,40 169,40 169,40 * Dostępne są również wykonania z przewodem 9 m, w tym celu należy dodać rozszerzenie "W/30" do symbolu czujnika w wykonaniu z przewodem 2m (np. QS30LLP W/30). Czujniki fotoelektryczny refleksyjny przeznaczony dla aplikacji wymagających detekcji dalekiego zasięgu lub rozpoznawania niewielkich przedmiotów z dużą dokładnością. Charakteryzuje się łatwością zsynchronizowania promienia i lusterka ze względu na widzialny na obiekcie docelowym promień laserowy. Prosty sposób programowania Laser klasy 1 o wiązce widzialnej charakteryzującej się małą średnicą wiązki QS30LLP przeznaczony jest dla aplikacji wymagających dalekiego zasięgu detekcji oraz charakteryzujących się dużym kontrastem QS30LLPC przeznaczony jest do detekcji niewielkich obiektów dla aplikacji o niskim kontraście Wyposażony w bargraf ułatwiający wizualną kontrolę pracy czujnika oraz wskaźniki diodowe Uniwersalna obudowa prostopadłościenna z gwintowanym czołem M30 Stopień ochrony IP67 Detekcja ciągłości przewodu lub nici Monitoring profili elementów Detekcja obecności obiektów na taśmie produkcyjnej Detekcja krawędzi Pozycjonowanie produktu ANIM EXPORT ul. Kleeberga 2/ Bydgoszcz Tel/Fax: anim-export@anim-export.com.pl
