1 Pompa Ciepła powietrze woda Seria Krommler EVI

2 Charakterystyka ogólna Pompa ciepła Serii Krommler EVI to nowoczesne urządzenie służące do ogrzewania domu i przygotowania ciepłej wody użytkowej. Do tego celu pozyskuje energię zawartą w powietrzu atmosferycznym. Potrafi ono pozyskad aż 80% energii z natury, dzięki czemu jesteśmy w stanie obniżyd koszt ogrzewania cwu do 80% a koszt ogrzewania c.o. do 50% w porównaniu z tradycyjnymi rozwiązaniami. Innowacje techniczne zawarte w pompach ciepła Krommler sprawiają, że urządzenie charakteryzuje się wysokim wskaźnikiem COP. Zgromadzoną wodę możemy podgrzad do + 60 st. Celsj. [nastawa fabryczna 55] co sprawia, że pompa ciepła Krommler z dużym powodzeniem może stad się jedynym źródłem ciepła na potrzeby c.o. i cwu typowego domu jednorodzinnego. Zakres temperatur powietrza zasysanego do pompy ciepła mieści się w granicach od -25 do +43 st. Celsj., co gwarantuje, że pompa ciepła Krommler może pracowad nieprzerwanie cały rok! Urządzenie można podłączyd do każdej istniejącej instalacji. Dzięki temu, nadaje się zarówno do realizowania nowych inwestycji jak i modernizacji istniejących instalacji grzewczych.

3 Idea zasady działania Do bufora

4 Podstawowy parametr określany dla pomp ciepła: COP współczynnik efektywności COP = to stosunek energii uzyskanej do energii włożonej Wykres zmian wskaźnika COP od zmian temperatur powietrza wlotowego

Wartości określone dla parametrów: A15/W30 [temperatura powietrza wlotowego 15 st.celsj., temp. wody w zbiorniku 30 st.celsj.] Podstawowe dane techniczne Model Krommler EVI 10 Krommler EVI 15 Krommler EVI 35 Moc Grzewcza kw 10.

5 Wartości określone dla parametrów: A15/W30 [temperatura powietrza wlotowego 15 st.celsj., temp. wody w zbiorniku 30 st.celsj.] Podstawowe dane techniczne Model Krommler EVI 10 Krommler EVI 15 Krommler EVI 35 Moc Grzewcza kw COP Znamionowy wydatek ciepłej wody L/h Temp. wody wylotowej 55 Max. Temp. wody wylotowej 60 Moc wejściowa kw Prąd zasilania A Przyłącze elektryczne V/PH/Hz 220V/1Ph/50Hz 380V/3Ph/50Hz Kompresor Rodzaj Scroll Ilośd Wymiennik ciepła Wysokoefektywny wymiennik ciepła Shell in Tube Element rozprężny Wentylator Termiczny zawór rozprężny Emerson Typ Cichobieżny, wysokoefektywny wentylator osiowy Układ Wertykalny [pionowy] Ilośd Moc Temperatura zewnętrzna [-25 ~ +43] Czynnik roboczy R 407C Hałas w odległości 1 m db(a) Kródce przyłączeniowe inch R1 R1 R1-1/2 Wymagany przepływ wody M 3 /h 1,76 3,07 6,44

Warstwa hydrofilowa zapobiega przyleganiu drobin zanieczyszczeo do lamelek wymiennika ciepła.

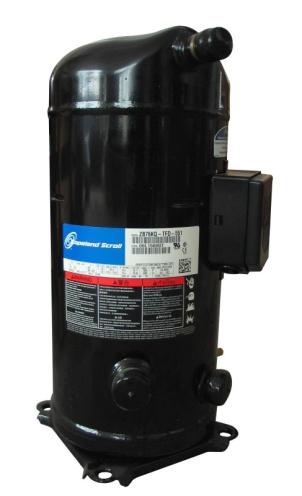

6 Podzespoły Wymiennik ciepła czynnik roboczy woda: Schell in Tube Kompresor marki Copeland Typ Scroll, technologia EVI Wysokoefektywny wymiennik ciepła - Parownik z powłoką Hydrofilową Warstwa hydrofilowa zapobiega przyleganiu drobin zanieczyszczeo do lamelek wymiennika ciepła. Dzięki temu znacznie wzrasta jego efektywnośd a tym samym ograniczona zostaje częstotliwośd konserwacji.

temperatur powietrza na wlocie i wylocie z pompy ciepła kontrola temperatury skraplacza pompy ciepła podgląd na wszystkie stany pracy urządzenia funkcja autostartu przy zaniku prądu

7 Automatyka Sterownik Krommler posiada czytelny, intuicyjny wyświetlacz z dotykowym panelem. Funkcje realizowane w obrębie automatyki pompy ciepła: programator czasowy ustawiany w 2 przedziałach niezależna regulacja pracy pompy ciepła i obiegowej pompy wodnej pełna kontrola temperatur powietrza na wlocie i wylocie z pompy ciepła kontrola temperatury skraplacza pompy ciepła podgląd na wszystkie stany pracy urządzenia funkcja autostartu przy zaniku prądu autotest pompy ciepła [Elektroniczna Samokontrola Urządzenia] ochrona kompresora przed tzw. Zimnym Startem [podgrzew oleju] nastawa wody wylotowej do +60 st. Celsj. regulacja odszraniania do -20 st. Celsj. pełna regulacja grzałki elektrycznej w każdym trybie pracy [fabrycznie nie zamontowana]

Podłączenie hydrauliczne - przykład Przykładowa instalacja realizuje pracę i sterowanie dwóch obiegów grzewczych z mieszaczem sterowanym pogodowo, uwzględnia obniżenia nocne i sterowanie termostatem

8 Podłączenie hydrauliczne - przykład Przykładowa instalacja realizuje pracę i sterowanie dwóch obiegów grzewczych z mieszaczem sterowanym pogodowo, uwzględnia obniżenia nocne i sterowanie termostatem pokojowym, przygotowuje ciepłą wodę użytkową w kombinowanym zbiorniku buforowym. Grzanie instalacji c.o. odbywa się za pośrednictwem zbiornika buforowego. Jako źródło szczytowe zastosowano kominek z płaszczem wodnym.

9 Podłączenie hydrauliczne - przykład Przykładowa instalacja realizuje pracę i sterowanie dwóch obiegów grzewczych z mieszaczem sterowanym pogodowo, uwzględnia obniżenia nocne i sterowanie termostatem pokojowym, przygotowuje ciepłą wodę użytkową w kombinowanym zbiorniku buforowym. Grzanie instalacji c.o. odbywa się za pośrednictwem zbiornika buforowego. Jako źródło szczytowe zastosowano kominek z płaszczem wodnym oraz grzałkę elektryczną.

10 Podłączenie hydrauliczne - przykład Przykładowa instalacja realizuje pracę i sterowanie dwóch obiegów grzewczych z mieszaczem sterowanym pogodowo, uwzględnia obniżenia nocne i sterowanie termostatem pokojowym, przygotowuje ciepłą wodę użytkową w kombinowanym zbiorniku buforowym. Grzanie instalacji c.o. odbywa się za pośrednictwem zbiornika buforowego. Jako źródło szczytowe zastosowano zewnętrzną grzałkę elektryczną.

11 Podłączenie hydrauliczne - przykład

12 Podłączenie hydrauliczne - przykład

Usytuowanie Urządzenie należy umiejscowid na zewnątrz budynku. Z racji na duże przepływy powietrza przez urządzenie, minimalna odległośd od ściany powinna wynosid 0,5 m.

13 Usytuowanie Urządzenie należy umiejscowid na zewnątrz budynku. Z racji na duże przepływy powietrza przez urządzenie, minimalna odległośd od ściany powinna wynosid 0,5 m. Zaleca się wykonad zadaszenie urządzenia, by ochronid je przed nadmiernymi opadami śniegu lub deszczu. Pompę ciepła powinno się posadowid na podwyższeniu 0,5 m zabezpieczy to dodatkowo wymiennik ciepła parownika przed zasysem brudnego powietrza. Automatyka sterująca jest połączona z urządzeniem za pomocą kabla, dzięki czemu można ją umieścid w dowolnym miejscu wygodnym do jej obsługi niezależnie od umieszczenia samej pompy ciepła. Ciepła Woda Użytkowa Ogrzewanie podłogowe

Seria EVI kompresor firmy Copeland z ekologicznym gazem R407C EVI Scroll innowacyjna automatyka sterująca z przejrzystym dotykowym wyświetlaczem

] cichobieżny wentylator skraplacz pompy ciepła w postaci wymiennika Schell in Tube parownik pompy ciepła z powłoką Hydrofilową termiczny zawór

14 Seria EVI kompresor firmy Copeland z ekologicznym gazem R407C EVI Scroll innowacyjna automatyka sterująca z przejrzystym dotykowym wyświetlaczem możliwośd podłączenia do każdej istniejącej instalacji [temp. max. 60 st. Celsj.] cichobieżny wentylator skraplacz pompy ciepła w postaci wymiennika Schell in Tube parownik pompy ciepła z powłoką Hydrofilową termiczny zawór rozprężny TEV Emerson precyzyjne sterowanie układem chłodniczym możliwośd podłączenia zewnętrznej grzałki elektrycznej z pełnym sterowaniem Obudowa wykonana jest ze szlifowanej stali nierdzewnej, która podnosi jakość i trwałość urządzenia.

Ciepła Woda Użytkowa Ogrzewanie podłogowe Wspaniały klimat dla nowoczesnej rodziny Pompa ciepła dzięki kompaktowej budowie idealnie nadaje się do modernizacji istniejącego układu grzewczego lub do

15 Ciepła Woda Użytkowa Ogrzewanie podłogowe Wspaniały klimat dla nowoczesnej rodziny Pompa ciepła dzięki kompaktowej budowie idealnie nadaje się do modernizacji istniejącego układu grzewczego lub do tworzenia nowych systemów i układów ogrzewania. Montaż pompy ciepła odbywa się bez ingerencji w grunt; zbędne są jakiekolwiek odwierty czy prace ziemne odkrywkowe. Urządzenie przeznaczone jest do montażu zewnętrznego trwała obudowa ze stali nierdzewnej na długie lata zapewnia zarówno wysoką estetykę urządzenia oraz niezawodną pracę samej pompy ciepła. Automatyka w wersji podstawowej skupia się na jak najlepszej regulacji i sterowaniu pracą urządzenia, jednak stwarza również bardzo szerokie możliwości jej rozbudowy zawsze zgodnie z oczekiwaniami użytkownika. Kompresor typu scroll w technologii EVI pozwala na osiąganie wysokiej temperatury czynnika grzewczego [+60 o C]nawet w niskich temperaturach!
