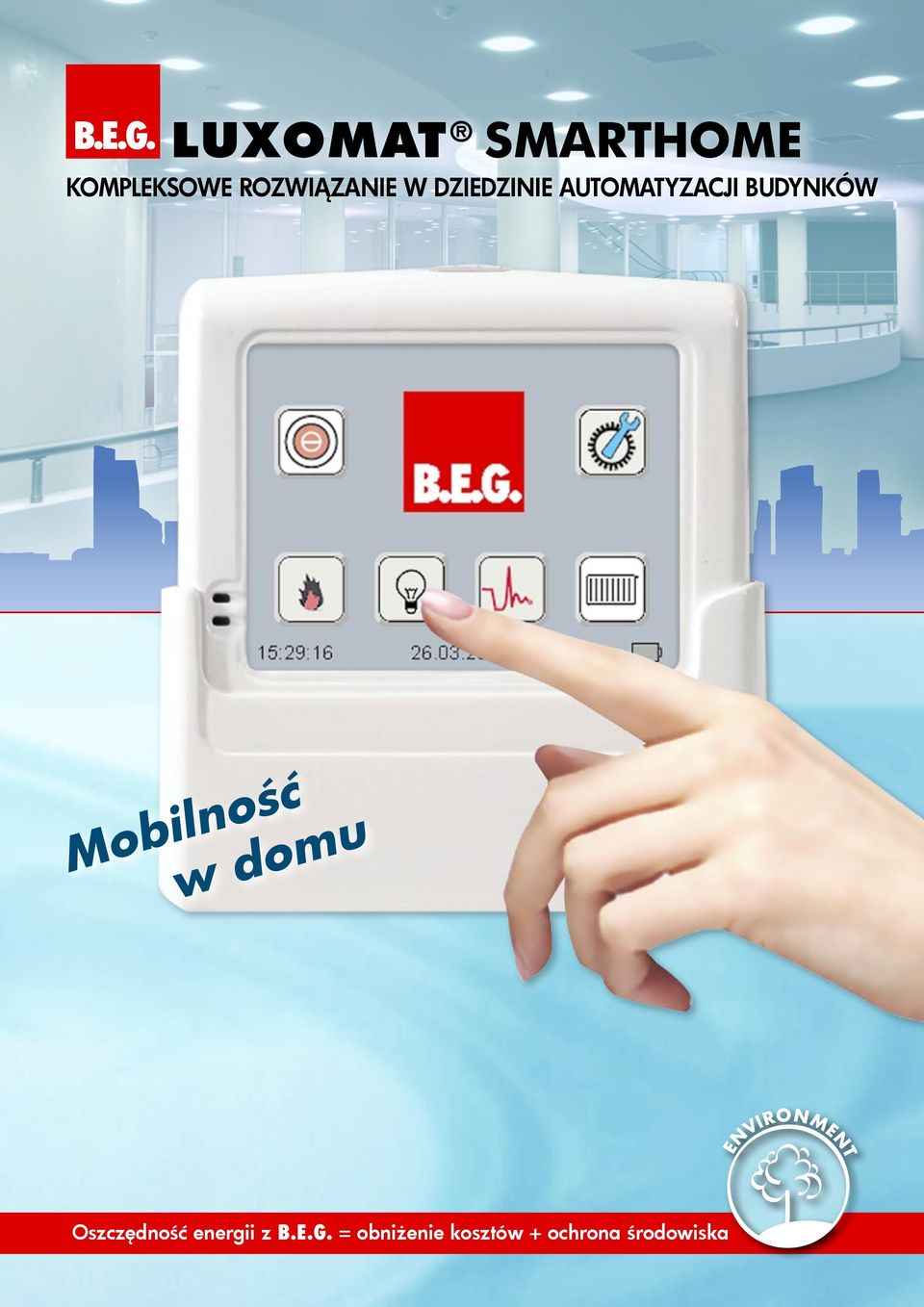

1 B.E.G. LuXOmAT Smarthome Kompleksowe rozwiązanie w dziedzinie automatyzacji budynków Mobilność w domu Oszczędność energii z B.E.G. = obniżenie kosztów + ochrona środowiska

2 Smarthome kompleksowe rozwiązanie do automatyzacji już użytkowanych budynków B.E.G.-SMS-Control SC1 B.E.G. VIDEOLUX VDC / 4 Watt INPUT/EINGANG/ENTREE RELAY/RELAIS (max. 10A) GSM ON SMS-Control SC1 BezpieczeŃstwo B.E.G. Czujnik dymu SD2-RF Monitorowanie za pomocą sygnalizatorów dymu B.E.G. podłączonych do sieci radiowej Sygnalizacja Alarmów Wyczerpania baterii Usterek B.E.G. Nastawnik ogrzewania TRV2 Wzmacniak Transmisja do telefonu komórkowego w celu sygnalizowania stanów emetering B.E.G. Inteligentne gniazdko B.E.G. Aktory radiowe Przełączanie i ściemnianie sterowane radiowo z aktorami radiowymi B.E.G. dla Gniazdek Rozdzielni montaż natynkowy w pomieszczeniach i na zewnątrz Możliwość wbudowania do puszki gniazdka Montaż w oprawach lamp Wzmacniak B.E.G. Zwiększanie zasięgu Mycontrol Bramka (moduł przejściowy) przenoszący sygnał radiowy 868 MHz do sieci elektrycznej 230 VAC Czujniki B.E.G. Przełączanie ręczne i sterowane obecnością Sygnalizatory ruchu i obecności B.E.G. w postaci czujników Dla zastosowań zewnętrznych Dla zastosowań w pomieszczeniach Do przełączania Pomiar z B.E.G. MyControl: Ilość zużytych kwh i wartość w Napięcie i natężenie prądu Współczynnik mocy (cos ϕ) Moc czynna w watach Moc bierna w VA B.E.G. Aktory Powerline Łączenie i ściemnianie z powerline 230 V poprzez sieć elektryczną Aktory B.E.G. z wbudowanym programatorem zegarowym do montażu w Gniazdkach Rozdzielniach montaż natynkowy w pomieszczeniach i na zewnątrz Możliwość wbudowania do puszki gniazdka Montaż w oprawach lamp

3 Jedno kliknięcie dom jak na dłoni Wygodna i mobilna kontrola domu Regulacja ogrzewania drogą radiową (868 MHz) Pomiar zużycia energii przez urządzenia AGD drogą radiową (868 MHz) Dwukierunkowa transmisja (868 MHz) sygnalizatorów dymu połączonych siecią radiową Włączanie / wyłączanie urządzeń AGD poprzez transmisję powerline lub radiową (868 MHz) G. B.E. UX EOL VID REE /ENT NG A) GA. 10 T/EIN (max LAIS Y/RE RELA ON GSM INPU VDC /4 C1 ol S ontr tt Wa S-C SM Włączanie / wyłączanie oświetlenia zewnętrznego przez transmisję powerline lub radiową (868 MHz) Włączanie / wyłączanie lamp ogrodowych przez aktory powerline Włączanie / wyłączanie urządzeń AGD poprzez transmisję wykorzystującą sieć elektryczną (powerline) lub drogą radiową (868 MHz) Włączanie i wyłączanie typowych produktów w domu jednorodzinnym dzięki transmisji powerline lub radiowej (868 MHz)

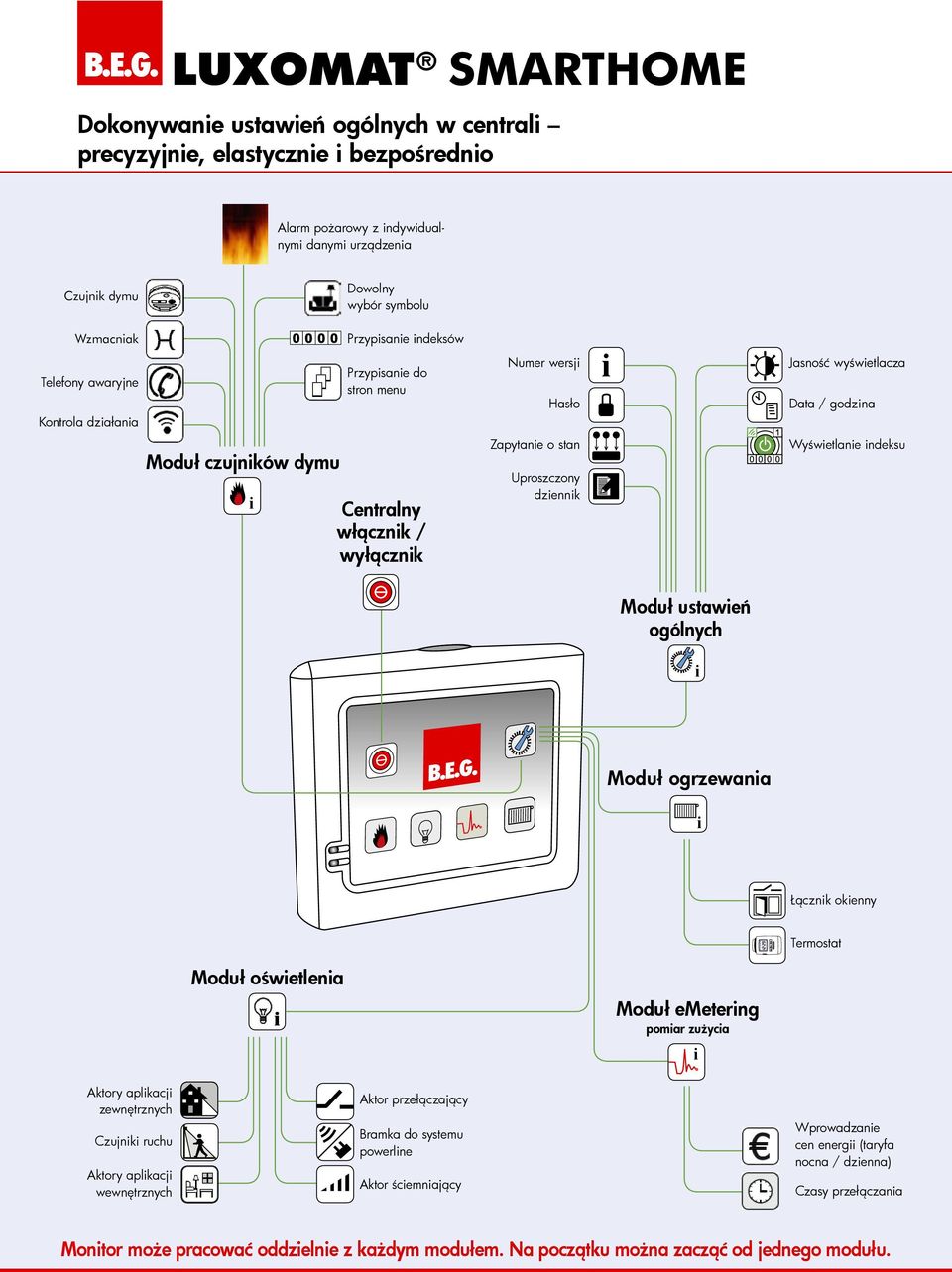

4 B.E.G. LUXOMAT Smarthome Dokonywanie ustawień ogólnych w centrali precyzyjnie, elastycznie i bezpośrednio Alarm pożarowy z indywidualnymi danymi urządzenia Czujnik dymu Dowolny wybór symbolu Wzmacniak Telefony awaryjne Kontrola działania Przypisanie indeksów Przypisanie do stron menu Numer wersji Hasło i Jasność wyświetlacza Data / godzina Moduł czujników dymu i Centralny włącznik / wyłącznik Zapytanie o stan Uproszczony dziennik Wyświetlanie indeksu Moduł ustawień ogólnych i B.E.G. Moduł ogrzewania i Łącznik okienny Termostat Moduł oświetlenia Moduł emetering pomiar zużycia i Aktory aplikacji zewnętrznych Czujniki ruchu Aktory aplikacji wewnętrznych Aktor przełączający Bramka do systemu powerline Aktor ściemniający Wprowadzanie cen energii (taryfa nocna / dzienna) Czasy przełączania Monitor może pracować oddzielnie z każdym modułem. Na początku można zacząć od jednego modułu.

5 B.E.G. LUXOMAT Smarthome Monitorowanie. Pomiar. Sterowanie. Centrala dla całego domu. MyControl Efektywność energetyczna: Łatwy pomiar energii z oprogramowaniem monitora w połączeniu z inteligentnym gniazdkiem i zintegrowanym programatorem dziennym i tygodniowym Bezpieczeństwo w razie pożaru: Rozwiązania dla indywidualnych urządzeń oraz ich grup, wykorzystujące sygnalizatory dymu Komfort: Integracja radiowych czujników obecności z aktorami umożliwiającymi przełączanie Menedżer domu jeden system: Centralny podgląd i obsługa poszczególnych urządzeń Efektywność energetyczna Bezpieczeństwo w razie pożaru Komfort... z emetering Sygnalizacja alarmu drogą radiową 868 MHz Przenośny monitor z wyświetlaczem dotykowym Prosty odczyt wartości pomiarowych Przejrzyste menu Widok tendencji w postaci tabeli lub wykresów Szybka kontrola zużycia w kwh i Menu obsługiwane za pomocą symboli Indywidualne przypisywanie ikon Sygnał alarmowy w sytuacjach awaryjnych Klasyfikacja według pomieszczeń i pięter Rozmieszczenie symboli według pozycji i pięter Centralny przełącznik do włączania/wyłączania krytycznych odbiorników Bezprzewodowe połączenie radiowe ze wszystkimi indywidualnymi urządzeniami (868 MHz) Bramka: Rozwiązania transmisji powerline (przez sieć elektryczną) na duże odległości, np. gdy zasięg transmisji radiowej jest niewystarczający

6 Rozmieszczanie sygnalizatorów dymu (wybór symboli) Czujnik dymu uruchamianie Wybierz program sygnalizatora dymu Zarejestruj sygnalizator dymu w sieci radiowej Czujnik dymu Łączenie Wszechstronne bezpieczeństwo chroń siebie i swój dom Poprzez menu sygnalizatorów dymu można każdemu pomieszczeniu przypisać oddzielny symbol. Dostępne są ikony dla stref: dom prywatny, przedszkole, szkoła lub budynek biurowy. Symbole pomieszczeń są rozróżniane od siebie poprzez numery indeksów. Można tworzyć również grupy sygnalizatorów dymu w zależności od pomieszczeń i pięter. W razie pożaru we wszystkich sygnalizatorach dymu oraz w centrali jest generowany sygnał alarmowy, a miejsce pożaru zostaje oznaczone odpowiednimi ikonami oraz numerem identyfikacyjnym. Po naciśnięciu przycisku numeru awaryjnego pojawiają się skonfigurowane numery telefonów alarmowych, aby można było natychmiast rozpocząć działanie. B.E.G. to bezpieczna przyszłość! Utworzono połączenie (ZIELONY), przypisz miejsce użycia Wszystkie miejsca zastosowania są oznaczone symbolami wywoływanie symboli Wybierz strefę: mieszkanie prywatne, przedszkole, szkoła, firma, np. mieszkanie prywatne Wybierz symbol pomieszczenia np. Nawiązano połączenie z sygnalizatorem dymu w łazience (ZIELONY) +

7 B.E.G. B.E.G. A B C D OK A B C D Przegląd stosowanych sygnalizatorów dymu i repeaterów/ wzmacniaków A Liczba sygnalizatorów dymu B Liczba wzmacniaków C Numery telefoniczne D Zerowanie alarmu Menu konfiguracji sygnalizatorów dymu A Wstecz B Potwierdź C Alarm indywidualny wł./wył. D Zapytanie o stan Widok alarmów i komunikatów błędów, np. pokój dziecięcy Sygnalizacja alarmu pożarowego (CZERWONY) Monitorowanie Pomiar Łączenie Wskazanie alarmu testowego (NIEBIESKI) Słaba lub wyczerpana bateria (ŻÓŁTY) Kontrola połączenia radiowego: brak połączenia (SZARY) ALARM Urządzenie wyrejestrowane lub nieosiągalne Bezpieczeństwo w razie pożaru Centrala sygnalizatorów dymu dla Twojego domu

8 Zastosowania zewnętrzne (wybór symboli) Uruchomienie aktora radiowego Wybierz program aktora Zarejestruj aktor radiowy w sieci radiowej 868 MHz Radiowe & Powerline Łączenie Wyszukaj typ aktora Załączanie i przyciemnianie drogą radiową i/lub przez sieć elektryczną mieszkaj w domu inteligentnym Przy pomocy menu, MyControl może sterować odbiornikami elektrycznymi na odległość poprzez system transmisji radiowej lub przez domową sieć elektryczną dzięki systemowi powerline. Czujnikowi ruchu można przypisać określoną grupę aktorów. W MyControl muszą być zarejestrowane wszystkie urządzenia. Modułowy system radiowy B.E.G. przesyła polecenia drogą radiową o częstotliwości 868 MHz bez wykorzystania kabli. Zastosowanie wzmacniaka pozwala na zwiększenie zasięgu. System transmisji radiowej o częstotliwości 868 MHz jest dwukierunkowy. Jeżeli transmisja radiowa jest niemożliwa, dzięki bramce i aktorowi powerline można wykorzystać sieć elektryczną do transmisji sygnału. Szybsze sterowanie dzięki B.E.G.! np. wybierz aktor przełączający w gniazdku Wszystkie miejsca zastosowania są oznaczone symbolami aktywacja symboli Grupa 1 Grupa 2 Aktor 1 Aktor 2 Aktor 3 Aktor 4 Aktor 5 Wybieraj między zastosowaniami zewnętrznymi i wewnętrznymi, np. zastosowanie zewnętrzne Grupa 3 Ręcznie Programator zegarowy... Przypisz miejsce zastosowania do miejsca poza budynkiem, tutaj: taras Aktory zamontowane na stałe Aktory przenośne Potwierdź naciskając OK

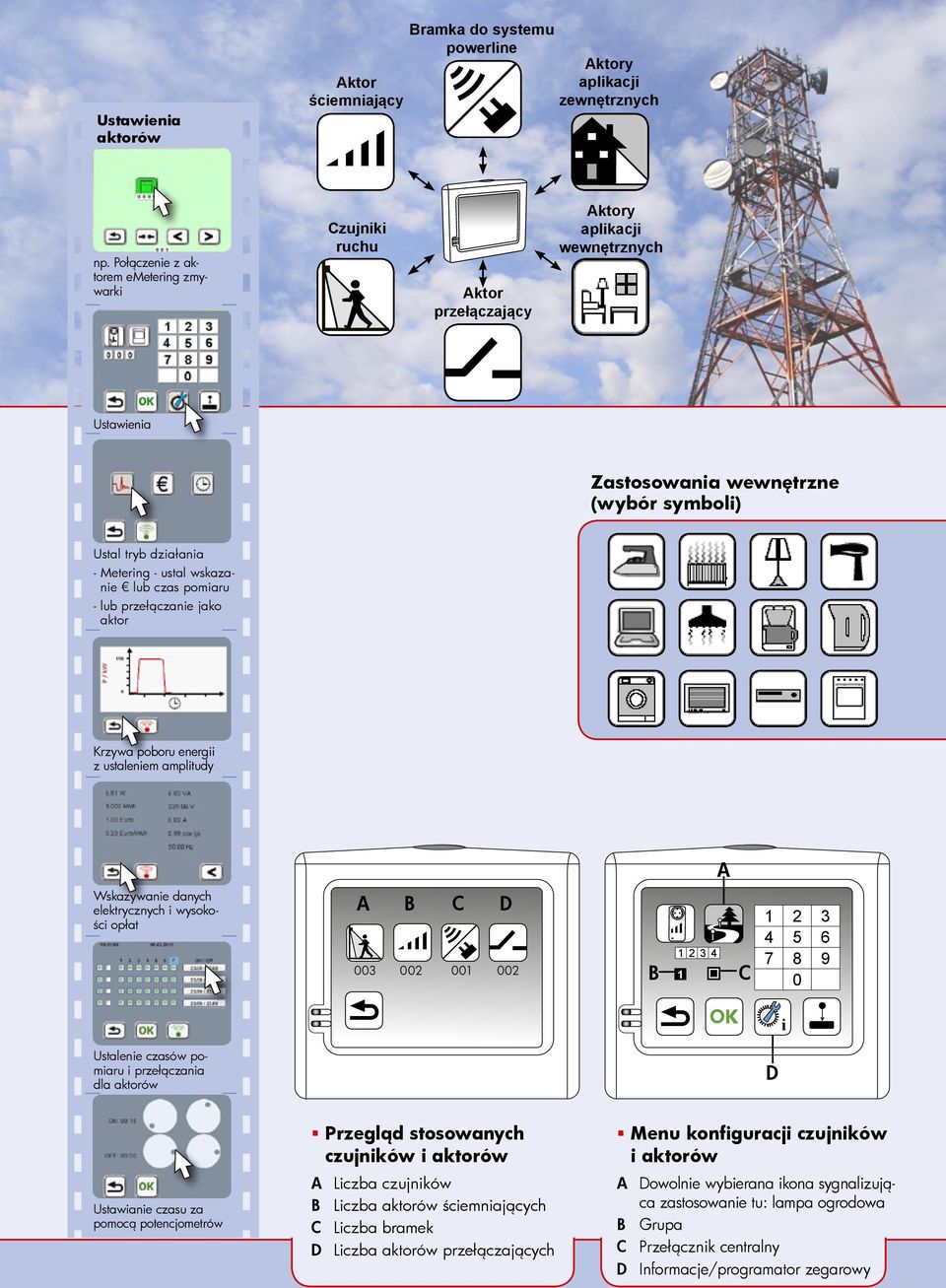

9 Ustawienia aktorów Aktor ściemniający Bramka do systemu powerline Aktory aplikacji zewnętrznych np. Połączenie z aktorem emetering zmywarki Czujniki ruchu Aktor przełączający Aktory aplikacji wewnętrznych Ustawienia Zastosowania wewnętrzne (wybór symboli) Ustal tryb działania - Metering - ustal wskazanie lub czas pomiaru - lub przełączanie jako aktor Krzywa poboru energii z ustaleniem amplitudy A Wskazywanie danych elektrycznych i wysokości opłat A B C D B C OK i Ustalenie czasów pomiaru i przełączania dla aktorów D Ustawianie czasu za pomocą potencjometrów Przegląd stosowanych czujników i aktorów A Liczba czujników B Liczba aktorów ściemniających C Liczba bramek D Liczba aktorów przełączających Menu konfiguracji czujników i aktorów A Dowolnie wybierana ikona sygnalizująca zastosowanie tu: lampa ogrodowa B Grupa C Przełącznik centralny D Informacje/programator zegarowy

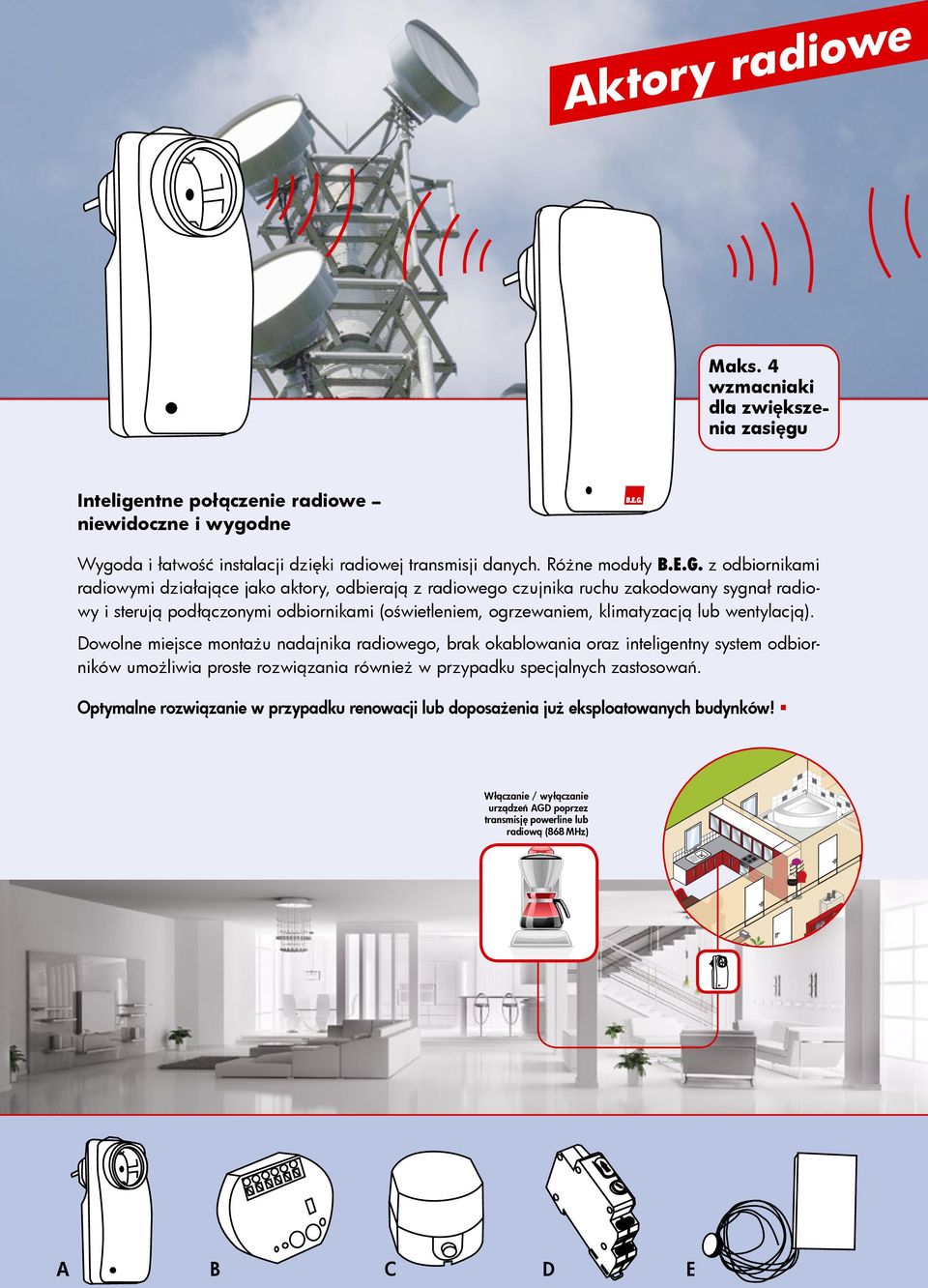

10 Aktory radiowe Maks. 4 wzmacniaki dla zwiększenia zasięgu Inteligentne połączenie radiowe niewidoczne i wygodne B.E.G. Wygoda i łatwość instalacji dzięki radiowej transmisji danych. Różne moduły B.E.G. z odbiornikami radiowymi działające jako aktory, odbierają z radiowego czujnika ruchu zakodowany sygnał radiowy i sterują podłączonymi odbiornikami (oświetleniem, ogrzewaniem, klimatyzacją lub wentylacją). Dowolne miejsce montażu nadajnika radiowego, brak okablowania oraz inteligentny system odbiorników umożliwia proste rozwiązania również w przypadku specjalnych zastosowań. Optymalne rozwiązanie w przypadku renowacji lub doposażenia już eksploatowanych budynków! Włączanie / wyłączanie urządzeń AGD poprzez transmisję powerline lub radiową (868 MHz) A B C D E

11 Aktory powerline ~ B.E.G. Bramka (moduł transmisji) z sieci radiowej 868 MHz do sieci elektrycznej 230 VAC. Niemal nieograniczony zasięg transmisja powerline (przesył danych przez konwencjonalną sieć elektryczną) Czasem połączenie drogą radiową jest niemożliwe, zwłaszcza w przypadku dużych odległości (np. oświetlenie parkingu lub ogrodu, budynek o żelbetowych ścianach lub stropach lub mieszkania w suterenie. Można wtedy skorzystać z aktorów powerline B.E.G., które sterują odbiornikami elektrycznymi przez konwencjonalną sieć elektryczną. Dzięki bramce radio/powerline można przekonwertować sygnał radiowy na sygnał powerline biegnący po sieci elektrycznej. Pewne sterowanie i przyciemnianie we wszystkich zakątkach domu! Włączanie / wyłączanie lamp ogrodowych przez aktory powerline Aktory do dowolnych indywidualnych zastosowań A Aktory w gniazdkach, przeznaczone zwłaszcza do sterowania przenośnymi lampami, wentylatorami lub grzejnikami B Aktory podtynkowe wbudowywane do puszek łączników (Ø 60 mm) C Aktory natynkowe do zastosowań zewnętrznych i wewnętrznych D Aktory do montażu w rozdzielni (szyny DIN) E Aktory do montażu w już użytkowanych oprawach lamp

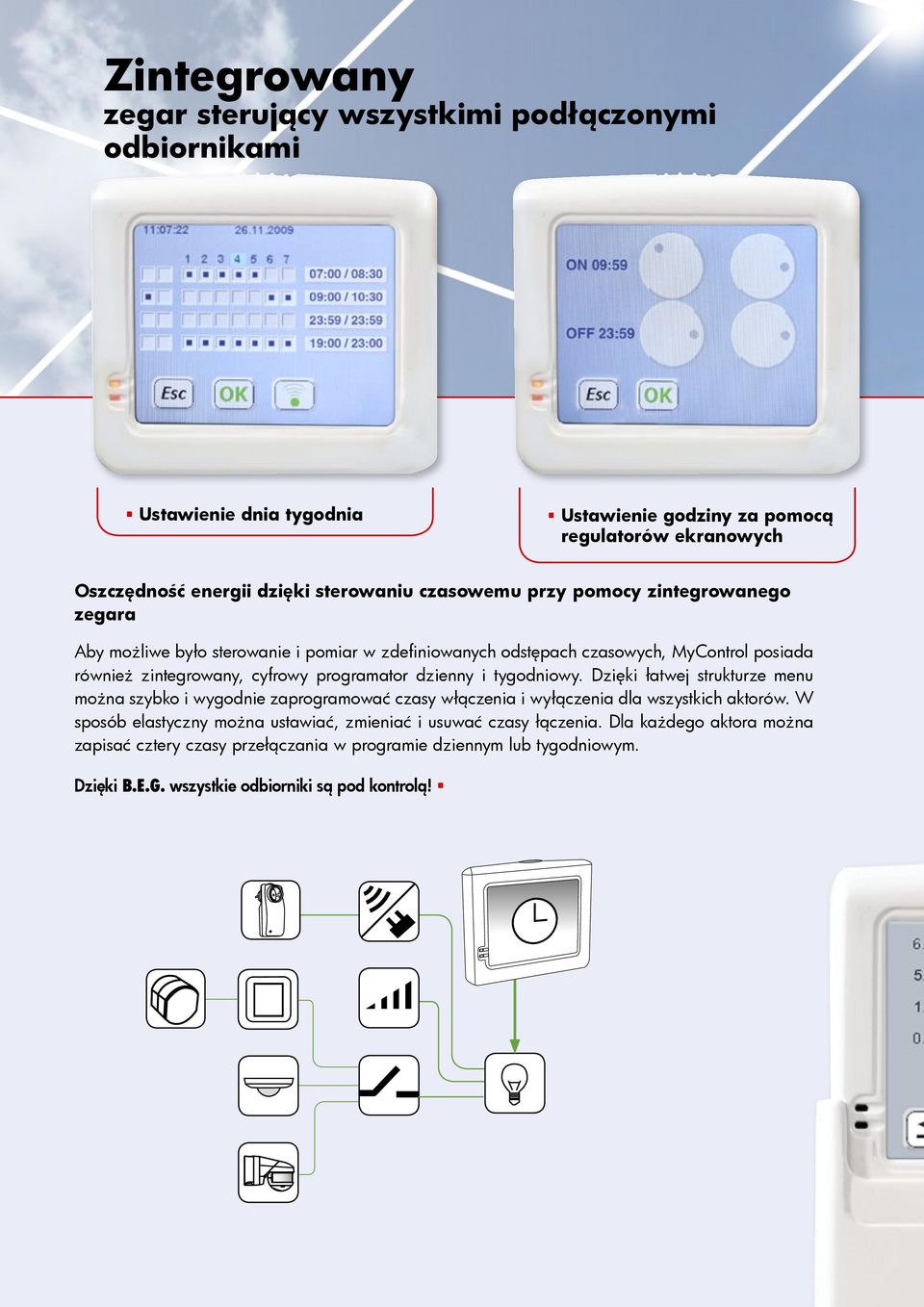

12 Zintegrowany zegar sterujący wszystkimi podłączonymi odbiornikami Ustawienie dnia tygodnia Ustawienie godziny za pomocą regulatorów ekranowych Oszczędność energii dzięki sterowaniu czasowemu przy pomocy zintegrowanego zegara Aby możliwe było sterowanie i pomiar w zdefiniowanych odstępach czasowych, MyControl posiada również zintegrowany, cyfrowy programator dzienny i tygodniowy. Dzięki łatwej strukturze menu można szybko i wygodnie zaprogramować czasy włączenia i wyłączenia dla wszystkich aktorów. W sposób elastyczny można ustawiać, zmieniać i usuwać czasy łączenia. Dla każdego aktora można zapisać cztery czasy przełączania w programie dziennym lub tygodniowym. Dzięki B.E.G. wszystkie odbiorniki są pod kontrolą!

13 P/kW emetering pomiar zużycia Łatwy pomiar zużycia dzięki aktorowi i wskazaniom emetering Zużycie energii przez urządzenia elektryczne jest mierzone w kilowatach. Przy pomocy systemu emetering zużycie energii przez poszczególne urządzenia można mierzyć w kilowatogodzinach. Na monitorze pokazany jest wykres bieżącego zużycia. Na kolejnej stronie pokazane jest całkowite zużycie po zresetowaniu urządzenia. Aby móc precyzyjniej przeanalizować pomiary prowadzone w dłuższym okresie, można zapisać dane na karcie SD i przenieść je do komputera. Z łatwością śledź zużycie energii z B.E.G.! Jednofazowy Bezpośredni pomiar energii Specyfikacja techniczna Dokładność pomiaru wg IEC1036 Maks. natężenie prądu Zasilanie Przełączenie Rozmiar MyControl Klasa 2 (2 %) 16 A ~ prąd stały Jednofazowe 230 V ~ 50 Hz zużycia całkowitego i częściowego po wyzerowaniu 1 Moduł

14 TRV2 Nowy system regulacji ogrzewania umożliwiający oszczędzanie energii w zależności od czasu i temperatury! Oszczędzaj na kosztach ogrzewania dzięki zdalnie sterowanemu, zasilanemu przez baterie termostatowi ogrzewania. Urządzenie można zamontować wymieniając zamontowaną wcześniej konwencjonalną głowicę termostatu. Pasuje ono do niemal wszystkich standardowych zaworów grzejników. Istnieją programy ogrzewania dla każdego indywidualnego ustawienia - dla każdego dnia tygodnia, dla weekendów i dodatkowo na czas urlopu. Dostępne są trzy predefiniowane tryby wyboru: Dzień, noc i ochrona przed mrozem, oraz tryb fabryczny. Zintegrowana funkcja ochrony przed mrozem zapobiega zamarznięciu grzejnika. W trybie samodzielnym TRV2 rozpoznaje nagłe spadki temperatury, np. w przypadku wyłączenia ogrzewania lub otwarcia okna. W wersji radiowej sterowanie jest regulowane przez łącznik okienny. Do 4 czasów łączenia w ciągu dnia ogrzewaj z dokładnością co do minuty i oszczędzaj! np. 5:00-8:00 17:00-21:00 Oszczędność do 30 % energii Wyświetlacz LCD

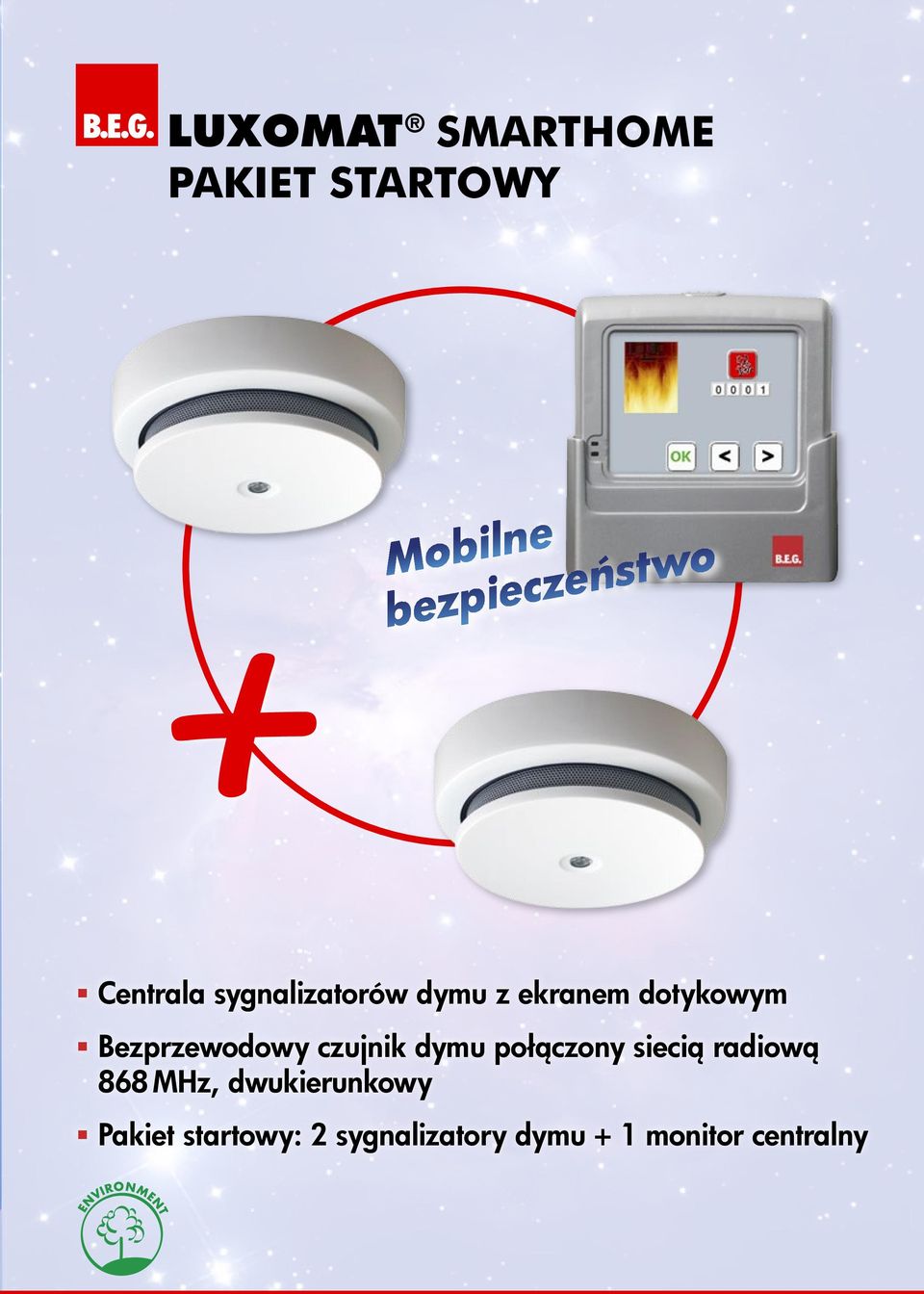

15 B.E.G. LUXOMAT SMARTHOME PAKIET STARTOWY + Mobilne bezpieczeństwo Centrala sygnalizatorów dymu z ekranem dotykowym Bezprzewodowy czujnik dymu połączony siecią radiową 868 MHz, dwukierunkowy Pakiet startowy: 2 sygnalizatory dymu + 1 monitor centralny

16 ISO ISO 9001 B.E.G. B.E.G. Brück Electronic GmbH Schlosserstr. 30 D Lindlar Tel: +49 (0) Fax: +49 (0) Internet: B.E.G. Brück Electronic Polska SP. z o.o. ul. Przyrodnicza Michałów-Grabina Tel: +48 (0) Fax: +48 (0) piotrowski@beg.de Internet: ISO Zarządzanie ochroną środowiska Zarządzanie jakością Inteligentny. Mobilny. Bezpośredni Centralny układ sterowania LUXOMAT MyControl Wyświetlacz WŁ. Przyjazny w obsłudze ekran dotykowy Wskaźnik naładowania Zasilanie Wyposażony w uchwyt ścienny lub podpórkę B.E.G. Złącze dla karty Micro-SD Diody LED sygnalizujące stan Rejestrowanie wszystkich wartości zużycia, które można następnie zinterpretować w komputerze Aktualizacja oprogramowania przez komputer ze złączem USB LFL
