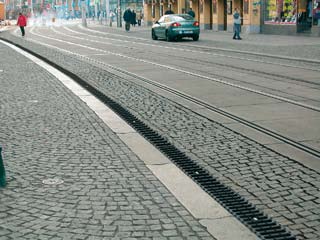

1 odwodninia liniow Knadrain Odwodninia liniow Knadrain Kanały liniow Knadrain (wykonan z D) występują w klasi ociążń C250 i D400 z rusztm żliwnym i listwą krawędziową kanału stalową-ocynkowaną. Szrokość kanałów w przświci to 100, 150, i 300 mm. Odprowadzni wody z kanałów moż przigać od czoła, oku lu spodnij części instalacji. Jśli jst koniczność zatrzymania zaniczyszczń tak ay ni wpłynęły do kanalizacji stosujmy czyszczak (osadnik) Śrdnic rur kanalizacyjnyc jakic używamy do systmu są zalżn od wilkości kanału 50 do 250mm. Mocowani Ruszty występują w półmtrowyc odcinakac. Ruszt do kanału o szrokości 100 jst mocowany za pomocą płytki z śruą. Każdy ruszt w jdnym mijscu. Ruszt do kanału o szr. 150,, 300 mocowany jst za pomocą 4 śru przy krawędziac. Położni lokowan jst w trzc kirunkac. Czyszczak (osadnik) uniwrsalny Kanały mają szroki możliwości zastosowań począwszy od parkingów krytyc gdzi wymagana jst niwilka wysokość instalacji skończywszy na placac manwrowyc czy ulicac. Elmnt systmu służy do zatrzymywania zaniczyszczń spływającyc kanałm. możliwość ustawinia odpływu w zakrsi 360 duża wytrzymałość na przmiszcznia oczn optymaln natężni przpływu uzyskan przz zastosowani przkroju okrągłgo jdn czyszczak dla każdj klasy wytrzymałości. Sprawność ydrauliczna zalty Wytrzymałość: Polipropyln ( D) o dużj gęstości caraktryzuj się wysoką odpornością na udrznia. Lkkość: Niwilki ułatwia ic układani, transport. Rcycling: Produkowan są z ów z odzysku i ponowni można poddać j ponownmu rcyclingowi. Właściwości ydrauliczn: Powirzcnia wwnętrzna korytk jst idalni gładka, co znacząco poprawia ic sprawność ydrauliczną Odporność na mróz: Produkty ni są porowat i dlatgo doskonal znoszą niski tmpratury 66 Odporność na płyny o ac żrącyc: W tym na kwasy, większość sustancji cmicznyc i sól stosowaną na drogac.

2 odwodninia liniow Knadrain Montaż Montaż kanałów Knadrain wymaga dostosowania się do kilku zasad. Wykonujmy wykop do którgo wlwamy ton o okrślonj ilości jak poniżj. systmy odwadniając 67

3 odwodninia liniow Knadrain - montaż Połączni kanałów odywa się na zacisk damsko-męski z lokowanim położnia. Połączni posiada luz kątowy rzędu 1 stopnia, co umożliwia wykonani krzywizny o dużym prominiu. W clu podłącznia rury kanalizacyjnj nalży wyić doln lu oczn mijsc podłącznia rury i zamontować wylot pionowy lu oczny. Zakończni kanału od czoła wykonujmy za pomocą zaślpki z odpływm. Jśli koniczna jst gwarantowana szczlność uzyskamy ją za pomocą wciskania spcjalnj uszczlniającj masy poliurtanowj o śrdnicy co najmnij 5mm typu Syrton PU111, Sikaflx 11FC lu podonj. Przygotowani wykopu Założni odpływu Układani kanału, wyrównywani i zasypywani wykopu Przykład wykonania uszczlninia Montaż komory z osadnikim 68

4 odwodninia liniow Knadrain 100 mm Parking 9,7 kg/m 13,9 kg/m powirzcnia 752 cm 2 /m 490 cm 2 /m DR 100 CF DR 100 DF kanał o szrokości 100 mm, z? 136 2? oś odpływu pionowgo 140 z 50 NJDR 100 zaślpka z wylotm do kanału 100 mm systmy odwadniając 69

5 odwodninia liniow Knadrain 100 mm kanał o szrokości 100 mm, 12,6 kg/m 16,3 kg/m powirzcnia 490 cm 2 /m 490 cm 2 /m DR 102 CF DR 102 DF z L 2 oś odpływu pionowgo oś odpływu poziomgo L z komora odpływowa z osadnikim do kanału 100 mm PCV 510 ø 110 PS 100 V zaślpka z wylotm do kanału 100 mm 110 NVDR 102 odpływ pionowy lu oczny do kanału 100 mm 110 SVDR 10 70

6 odwodninia liniow Knadrain mm kanał o szrokości mm, 2 rzędy 10/100 mm 2 rzędy 10/100 mm 25,9 kg/m 31,7 kg/m powirzcnia 1010 cm 2 /m 1010 cm 2 /m DR 202 CF DR 202 DF z L 2 oś odpływu pionowgo oś odpływu poziomgo L z komora odpływowa z osadnikim do kanału mm PCV 510 ø PS B zaślpka z wylotm do kanału mm 160 NZ DR 202 odpływ pionowy lu oczny do kanału mm 160 SZ DR 20 72

7 odwodninia liniow Knadrain 300 mm 3 rzędy 10/100 mm 3 rzędy 10/100 mm 49 kg/m 59 kg/m powirzcnia 1410 cm 2 /m 1410 cm 2 /m DR 302 CF DR 302 DF kanał o szrokości 300 mm, z oś odpływu pionowgo oś odpływu poziomgo L L 2 z PCV 510 ø 300 PS 300 E komora odpływowa z osadnikim do kanału 300 mm systmy odwadniając 250 ND DR 302 zaślpka z wylotm do kanału 300 mm 315 SB DR 20 SE DR 30 odpływ pionowy lu oczny do kanału 300 mm 73
