Falowniki solarne Katalog produktów. Falowniki solarne, monitorowanie i pomoc techniczna dla instalacji od 2,0 kw do ponad 1 MW

Transkrypt

1 Falowniki solarne Katalog produktów Falowniki solarne, monitorowanie i pomoc techniczna dla instalacji od 2,0 kw do ponad 1 MW UE

2

3 Treść O nas 2 Falowniki solarne SOLIVIA 4 Falowniki solarne do instalacji do 10 kw 6 SOLIVIA 2.0 TR 8 SOLIVIA 2.5 TR 10 SOLIVIA 3.0 TR 12 SOLIVIA 3.3 TR 14 SOLIVIA 3.6 TR 16 SOLIVIA 5.0 TR 18 Falowniki solarne do instalacji od 10 kw do 100 kw 20 SOLIVIA 11 TR 22 SOLIVIA 15 TL 24 SOLIVIA 20 TL 26 Falowniki centralne do instalacji od 44 kw 28 SOLIVIA CS 30 SOLIVIA CM 32 SOLIVIA Monitor 34 Serwis i pomoc techniczna Delta 36 Seminaria SOLIVIA Solar 38 Osprzęt SOLIVIA 40 1

4 O nas Jako pracownicy Delta Energy Systems jesteśmy przekonani o tym, że maksymalizacja efektywności energetycznej wymaga dużo więcej niż tylko stosowania dobrych produktów. Podstawą naszego trwałego sukcesu jest jak najlepsze zrozumienie wymagań i potrzeb klientów. Dążymy do tego dzień po dniu, rok po roku. Od ponad 40 lat jesteśmy partnerem kilku z największych, światowych przedsiębiorstw działających w sektorze nowych technologii. Nasze rozwiązania z dziedziny zasilania prądem elektrycznym przyczyniły się do sukcesu licznych przełomowych technologii opracowanych przez naszych partnerów i pomogły im uzyskać jeszcze większą przewagę w zmieniającym się szybko świecie. We współpracy z naszymi klientami opracowujemy innowacyjne rozwiązania następnej generacji umożliwiające efektywne wykorzystanie energii słonecznej. Nasze innowacje są już stosowane w praktyce dzięki nim Twoja instalacja solarna będzie przygotowana do tego, by móc sprostać przyszłym wymaganiom. Koncern Delta jest globalnym przedsiębiorstwem działającym w sektorze nowych technologii i zatrudniającym na całym świecie ponad pracowników. Koncern osiąga obroty w wysokości 7 mld USD. Od 1999 roku Delta Energy Systems (Germany) spółka-córka koncernu Delta inwestuje w Niemczech w badania i rozwój programu falowników solarnych. When it comes to energy, we believe partnership is the real power. 2

5 Instalacja fotowoltaiczna w firmie Delta w Teningen (Niemcy): Znamionowa moc wyjściowa 46 kw modułów solarnych - 15 falowników. 3

6 Falowniki solarne SOLIVIA Delta oferuje kompletny program produktów obejmujący falowniki solarne, osprzęt i usługi serwisowe wspierające naszych partnerów i instalatorów w zakresie realizacji instalacji fotowoltaicznych zapewniających optymalny uzysk. SOLIVIA to nazwa pochodząca od SOLar Inverters for Versatile and Intelligent Applications (tłumaczenie: falowniki solarne do wszechstronnych i inteligentnych zastosowań ). Falowniki solarne SOLIVIA nadają się do wszechstronnego stosowania w instalacjach każdej wielkości i są zgodne z wszystkimi dostępnymi w handlu modułami solarnymi i komponentami instalacji. Falowniki solarne SOLIVIA są nie tylko sercem urządzenia, lecz również razem z układem monitorującym firmy Delta inteligentnym systemem umożliwiającym sterowanie procesem wytwarzania energii elektrycznej. Falowniki solarne Delta są objęte 10-letnią gwarancją standardową, którą można oczywiście przedłużyć do 20 lat. Nasz zespół w każdym czasie służy kompetentnym wsparciem. Chętnie doradzimy podczas planowania instalacji. Wszechstronność zastosowań Falowniki SOLIVIA można użytkować razem z wszystkimi standardowymi typami modułów fotowoltaicznych. Nawet moduły solarne wymagające uziemienia generatora solarnego na biegunie dodatnim lub ujemnym można bezproblemowo użytkować razem z falownikami solarnymi SOLIVIA. Szeroki zakres napięcia wejściowego falowników SOLIVIA oferuje instalatorom maksymalną elastyczność podczas wykonywania instalacji. Aluminiowa obudowa Aluminiowa obudowa falowników solarnych SOLIVIA zapewnia trwałą ochronę przed wilgocią i korozją. Pyłoszczelna, całkowicie zabezpieczona przed dotykiem obudowa chroni układ elektroniczny falownika przed rozbryzgami wody ze wszystkich stron. Umożliwia to wykonanie instalacji w zabezpieczonych miejscach na zewnątrz, w wilgotnych piwnicach i w warunkach dużego zapylenia (rolnictwo). Łatwość instalacji Odłącznik DC jest już zintegrowany z falownikami solarnymi SOLIVIA. Dzięki temu nie jest już wymagany zakup zewnętrznego i drogiego odłącznika DC. Lekka i kompaktowa budowa w połączeniu z unikalnym uchwytem ściennym sprawia, że instalacja falownika solarnego jest dziecinnie prosta. Maksymalna rentowność Falowniki solarne SOLIVIA osiągają najwyższy poziom sprawności do 98,1%, oferując jeden z największych dostępnych zakresów temperatury roboczej. Pełna moc przy temperaturze otoczenia do 55 C pozwala zmaksymalizować uzysk energii i zapewnia maksymalną rentowność. Maksymalna elastyczność Dostosowane do specyfiki określonego kraju oprogramowanie zainstalowane w każdym falowniku pozwala obniżyć koszty logistyczne i koszty związane z magazynowaniem u partnerów zajmujących się dystrybucją naszych produktów. W przypadku serii SOLIVIA Europa instalacje określonej klasy mocy są składowane w taki sposób, że w magazynie znajduje się tylko jeden standardowy typ jednostki. Można go później odpowiednio skonfigurować w określonym kraju zastosowania. 4

7 5 Dostępność produktu KRAJ SOLIVIA 2.0 EU G4 TR SOLIVIA 2.5 EU G3 TR SOLIVIA 2.5 EU G4 TR SOLIVIA 3.0 EU G3 TR SOLIVIA 3.0 EU G4 TR SOLIVIA 3.3 EU G3 TR SOLIVIA 3.3 EU G4 TR SOLIVIA 3.6 EU G4 TR SOLIVIA 5.0 EU G3 TR Belgia Bułgaria Dania Francja Grecja Hiszpania Holandia Niemcy Polska Q Portugalia Republika Czeska Rumunia Słowacja Słowenia Wielka Brytania Włochy KRAJ SOLIVIA 5.0 EU G4 TR SOLIVIA 11 EU G4 TR SOLIVIA 15 EU G3 TL SOLIVIA 15 EU G4 TL SOLIVIA 20 EU G3 TL SOLIVIA 20 EU G4 TL SOLIVIA CS EU G3 SOLIVIA CM EU G3 Belgia Bułgaria Dania Francja Grecja Hiszpania Holandia Niemcy Polska Q Q Q Portugalia Republika Czeska Rumunia Słowacja Słowenia Q Q Wielka Brytania Q Włochy

8 Falowniki solarne do instalacji od 10 kw Falownik solarny SOLIVIA od 2,0 kw do 5,0 kw SOLIVIA 2.0 TR SOLIVIA 2.5 TR SOLIVIA 3.0 TR SOLIVIA 3.3 TR SOLIVIA 3.6 TR SOLIVIA 5.0 TR Falownik solarny SOLIVIA firmy Delta jest doskonałym wyborem w przypadku osób, które planują montaż instalacji solarnej na domu jedno- lub wielorodzinnym. Dla właścicieli domów falowniki SOLIVIA są idealnym rozwiązaniem. Falowniki nie posiadają wentylatora i dlatego pracują bardzo cicho. Wysokiej jakości aluminiowa obudowa wygląda dokładnie tak samo po latach użytkowania jak pierwszego dnia po uruchomieniu. Właściciel domu może za pomocą bezpłatnego portalu do monitorowania firmy Delta w każdym czasie kontrolować swoją instalację za pośrednictwem Internetu. Wszystkie komunikaty o statusie instalacji można łatwo odczytać bezpośrednio na łatwym w obsłudze ekranie wyświetlacza falownika. W przypadku instalacji wielkości do 10 kw zalecamy stosowanie następujących falowników solarnych SOLIVIA: z SOLIVIA 2.0 TR z SOLIVIA 2.5 TR z SOLIVIA 3.0 TR z SOLIVIA 3.3 TR z SOLIVIA 3.6 TR z SOLIVIA 5.0 TR Jeżeli podczas korzystania z falownika solarnego SOLIVIA pojawią się pytania, zespół serwisu i pomocy technicznej firmy Delta chętnie doradzi instalatorowi lub klientowi końcowemu. Instalator może ponadto za pomocą bezpłatnego oprogramowania serwisowego uzyskać dostęp na swoim komputerze do obszernych danych o falowniku, a także wygodnie konfigurować jego ustawienia. 6

9 Instalacja referencyjna w Bivonie (Włochy): Znamionowa moc wyjściowa 425 kw - 81 falowników. 7

10 SOLIVIA 2.0 TR 8

11 Dane techniczne SOLIVIA 2.0 TR WEJŚCIE (DC) Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa Zakres napięcia Zakres roboczy MPP Prąd znamionowy Prąd maks. WYJŚCIE (AC)) Znamionowa moc pozorna 1), 2) 2000 VA Zakres napięcia V 3) Prąd znamionowy 8,7 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Współczynnik mocy, z możliwością ustawienia 0,8 poj.... 0,8 ind. Całkowite zniekształcenia harmoniczne (THD) SOLIVIA 2.0 EU G4 TR 2400 W P 2200 W V V 6,2 360 V 15 A < 3% przy znamionowej mocy pozornej BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC SOLIVIA 2.0 EU G4 TR IP65 I Tak Tak Bezpieczeństwo IEC / -2 Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Synergrid C10/11 (lipiec 2012); EN 50438; G83/1-2; G59/1-2; VDE-AR-N EN ; EN ; EN ; EN ) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 2.0 EU G4 TR 4) Numer części Delta Maks. sprawność 96,2 % Sprawność (UE) 93,9 % Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania EOE C C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) Masa Chłodzenie Wtyk AC Wtyk DC Komunikacja Odłącznik DC Wyświetlacz 418 x 410 x 182 mm 21,5 kg Konwekcja Wieland RST25i3S 3 pary Multi-Contact MC4 2 x RJ45 / RS x USB A Zintegrowany 3 diody LED, 4-wierszowy wyświetlacz LCD 9

12 SOLIVIA 2.5 TR Wygląd produktu może być inny w zależności od modelu 10

13 Dane techniczne SOLIVIA 2.5 TR WEJŚCIE (DC) SOLIVIA 2.5 EU G3 TR SOLIVIA 2.5 EU G4 TR Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa WYJŚCIE (AC)) Znamionowa moc (pozorna) 2500 W 1), 2) 2500 VA Zakres napięcia V 3) Prąd znamionowy 11 A 10,9 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Hz 3) Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) 3100 W P 3030 W P > 0,99 przy mocy znamionowej 2750 W Zakres napięcia V V Zakres roboczy MPP V V Prąd znamionowy 10 A 7,2 360 V Prąd maks. 18 A 18,2 A 0,8 poj.... 0,8 ind. < 3% przy znamionowej mocy (pozornej) BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo SOLIVIA 2.5 EU G3 TR IP65 I Tak Tak SOLIVIA 2.5 EU G4 TR Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN 50438; G83/1-1; VDE-AR-N 4105 DIN VDE ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; Synergrid C10/11 (czerwiec 2012); EN 50438; G83/1-2; G59/1-2; VDE-AR-N 4105 EN ; EN ; EN ; EN EN ; EN50178; IEC62103; IEC / -2 IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 2.5 EU G3 TR 4) SOLIVIA 2.5 EU G4 TR 4) Numer części Delta EOE EOE Maks. sprawność 96% 96,1% Sprawność (UE) 94,4% 94,3% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C Wilgotność powietrza % % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 410 x 410 x 180 mm 418 x 410 x 182 mm Masa Chłodzenie Wtyk AC 21,5 kg Konwekcja Wieland RST25i3S Wtyk DC 3 pary Tyco Solarlok 3 pary Multi-Contact MC4 Komunikacja Odłącznik DC Wyświetlacz 2 x RJ45 / RS485 3 diody LED, 2-wierszowy wyświetlacz LCD Zintegrowany 2 x RJ45 / RS x USB A 3 diody LED, 4-wierszowy wyświetlacz LCD 11

14 SOLIVIA 3.0 TR Wygląd produktu może być inny w zależności od modelu 12

15 Dane techniczne SOLIVIA 3.0 TR WEJŚCIE (DC) SOLIVIA 3.0 EU G3 TR SOLIVIA 3.0 EU G4 TR Maks. zalecana moc instalacji fotowoltaicznej WYJŚCIE (AC)) Znamionowa moc (pozorna) 3000 W 1), 2) 3000 VA Zakres napięcia V 3) Prąd znamionowy 13 A 13,1 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Hz 3) Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) > 0,99 przy mocy znamionowej 3700 W P Moc znamionowa 3333 W 3300 W Zakres napięcia V V Zakres roboczy MPP V V Prąd znamionowy 12 A 9,2 360 V Prąd maks. 21,7 A 22 A 0,8 poj.... 0,8 ind. < 3% przy znamionowej mocy (pozornej) BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo SOLIVIA 3.0 EU G3 TR IP65 I Tak Tak SOLIVIA 3.0 EU G4 TR Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN 50438; G83/1-1; VDE-AR-N 4105 DIN VDE ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; Synergrid C10/11 (czerwiec 2012); EN 50438; G83/1-2; G59/1-2; VDE-AR-N 4105 EN ; EN ; EN ; EN EN ; EN50178; IEC62103; IEC / -2 IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 3.0 EU G3 TR 4) SOLIVIA 3.0 EU G4 TR 4) Numer części Delta EOE EOE Maks. sprawność 96% 96,1% Sprawność (UE) 94,7% 94,6% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C Wilgotność powietrza % % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 410 x 410 x 180 mm 418 x 410 x 182 mm Masa Chłodzenie Wtyk AC 21,5 kg Konwekcja Wieland RST25i3S Wtyk DC 3 pary Tyco Solarlok 3 pary Multi-Contact MC4 Komunikacja Odłącznik DC Wyświetlacz 2 x RJ45 / RS485 3 diody LED, 2-wierszowy wyświetlacz LCD Zintegrowany 2 x RJ45 / RS x USB A 3 diody LED, 4-wierszowy wyświetlacz LCD 13

16 SOLIVIA 3.3 TR Wygląd produktu może być inny w zależności od modelu 14

17 Dane techniczne SOLIVIA 3.3 TR WEJŚCIE (DC) SOLIVIA 3.3 EU G3 TR SOLIVIA 3.3 EU G4 TR Maks. zalecana moc instalacji fotowoltaicznej WYJŚCIE (AC)) Znamionowa moc (pozorna) 3300 W 1), 2) 3300 VA Zakres napięcia V 3) Prąd znamionowy 14,4 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Hz 3) Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) > 0,99 przy mocy znamionowej 4000 W P Moc znamionowa 3630 W 3600 W Zakres napięcia V V Zakres roboczy MPP V V Prąd znamionowy 13,3 A V Prąd maks. 24 A 0,8 poj.... 0,8 ind. < 3% przy znamionowej mocy (pozornej) BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo SOLIVIA 3.3 EU G3 TR IP65 I Tak Tak SOLIVIA 3.3 EU G4 TR Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN 50438; G83/1-1; VDE-AR-N 4105 DIN VDE ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; Synergrid C10/11 (czerwiec 2012); EN 50438; G83/1-2; G59/1-2; VDE-AR-N 4105 EN ; EN ; EN ; EN EN ; EN50178; IEC62103; IEC / -2 IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 3.3 EU G3 TR 4) SOLIVIA 3.3 EU G4 TR 4) Numer części Delta EOE EOE Maks. sprawność 96% Sprawność (UE) 94,8% 94,7% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C Wilgotność powietrza % % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 410 x 410 x 180 mm 418 x 410 x 182 mm Masa Chłodzenie Wtyk AC 21,5 kg Konwekcja Wieland RST25i3S Wtyk DC 3 pary Tyco Solarlok 3 pary Multi-Contact MC4 Komunikacja Odłącznik DC Wyświetlacz 2 x RJ45 / RS485 3 diody LED, 2-wierszowy wyświetlacz LCD Zintegrowany 2 x RJ45 / RS x USB A 3 diody LED, 4-wierszowy wyświetlacz LCD 15

18 SOLIVIA 3.6 TR 16

19 Dane techniczne SOLIVIA 3.6 TR WEJŚCIE (DC) Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa Zakres napięcia Zakres roboczy MPP Prąd znamionowy Prąd maks. WYJŚCIE (AC)) Znamionowa moc pozorna 1), 2) 3600 W Zakres napięcia V 3) Prąd znamionowy 15,7 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Współczynnik mocy, z możliwością ustawienia 0,8 poj.... 0,8 ind. Całkowite zniekształcenia harmoniczne (THD) SOLIVIA 3.6 EU G4 TR 4300 W P 3850 W V V 10,7 360 V 22 A < 3% przy znamionowej mocy pozornej BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC SOLIVIA 3.6 EU G4 TR IP65 I Tak Tak Bezpieczeństwo IEC / -2 Ograniczenie prądu; ograniczenie mocy DIN VDE ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; Synergrid C10/11 (lipiec 2012); EN 50438; G83/1-2; G59/1-2; VDE-AR-N 4105 EN ; EN ; EN ; EN ) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,95 poj.... 0,95 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 3.6 EU G4 TR 4) Numer części Delta Maks. sprawność 96% Sprawność (UE) 94,6% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania EOE C C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) Masa Chłodzenie Wtyk AC Wtyk DC Komunikacja Odłącznik DC Wyświetlacz 418 x 410 x 182 mm 21,5 kg Konwekcja Wieland RST25i3S 3 pary Multi-Contact MC4 2 x RJ45 / RS x USB A Zintegrowany 3 diody LED, 4-wierszowy wyświetlacz LCD 17

20 SOLIVIA 5.0 TR Wygląd produktu może być inny w zależności od modelu 18

21 Dane techniczne SOLIVIA 5.0 TR WEJŚCIE (DC) SOLIVIA 5.0 EU G3 TR SOLIVIA 5.0 EU G4 TR Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa WYJŚCIE (AC)) Znamionowa moc (pozorna) 5000 W 1), 2) 5000 VA Zakres napięcia V 3) Prąd znamionowy 22 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości Hz 3) Hz 3) Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) > 0,99 przy mocy znamionowej < 4% przy mocy znamionowej 6000 W P (5320 W P DE / 5250 W P BE) 5500 W (4850 W DE / BE) Zakres napięcia V V Zakres roboczy MPP V V Prąd znamionowy 17,2 A 15,7 350 V Prąd maks. 32 A 36,6 A 0,8 poj.... 0,8 ind. < 5% przy znamionowej mocy pozornej BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo SOLIVIA 5.0 EU G3 TR IP65 I Tak Tak SOLIVIA 5.0 EU G4 TR Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN DIN VDE ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; Synergrid C10/11 (lipiec 2012); EN 50438; G59/1-2; VDE-AR-N 4105 EN ; EN ; EN ; EN EN ; EN50178; IEC62103; IEC / -2 IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 3) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 4) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 5.0 EU G3 TR 4) SOLIVIA 5.0 EU G4 TR 4) Numer części Delta EOE EOE Maks. sprawność 95,6% 96% Sprawność (UE) 94,6% 94,7% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C Wilgotność powietrza % % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 510 x 410 x 180 mm 512 x 410 x 182 mm Masa 32 kg 31 kg Chłodzenie Wtyk AC Konwekcja Wieland RST25i3S Wtyk DC 4 pary Tyco Solarlok 3 pary Multi-Contact MC4 Komunikacja 2 x RJ45 / RS485 2 x RJ45 / RS x USB A Odłącznik DC - Zintegrowany Wyświetlacz 3 diody LED, 2-wierszowy wyświetlacz LCD 3 diody LED, 4-wierszowy wyświetlacz LCD 19

22 Falowniki solarne do instalacji od 10 kw do 100 kw Falowniki solarne SOLIVIA od 11 kw do 20 kw SOLIVIA 11 TR SOLIVIA 15 TL SOLIVIA 20 TL Nasze 3-fazowe falowniki solarne SOLIVIA idealnie nadają się do stosowania z instalacjami średniej wielkości, które są często użytkowane w branży przemysłowej lub rolniczej. z SOLIVIA 11 TR z SOLIVIA 15 TL z SOLIVIA 20 TL 3-fazowe falowniki solarne SOLIVIA oferują maksymalną sprawność do 98,1%. W porównaniu do standardowych dostępnych w handlu urządzeń falowniki firmy Delta zapewniają najwyższą efektywność w znacznie szerszym zakresie mocy. W połączeniu ze znacznie lepszymi właściwościami temperaturowymi (bez utraty mocy do 55 C) gwarantują maksymalny uzysk i wydajność również w przypadku instalacji montowanych na zewnątrz. Stosunkowo niewielka masa oraz kompaktowa konstrukcja znacznie ułatwiają obsługę urządzenia. Dostarczona płyta montażowa ułatwia instalację falowników solarnych SOLIVIA. Po zamocowaniu płyty w dowolnym, wybranym przez użytkownika miejscu, falownik można wsunąć jednym ruchem ręki w szyny mocowania ściennego nie są wymagane inne otwory. Warunki eksploatacji w rolnictwie i przemyśle sprawiają, że falowniki muszą sprostać wysokim wymaganiom. Całkowicie szczelna obudowa chroni części czynne przed dotykiem, pyłem oraz rozbryzgami wody ze wszystkich kierunków. Dzięki temu falowniki SOLIVIA można stosować zarówno w tych obszarach, jak i w innych zabezpieczonych miejscach na zewnątrz. Zintegrowane złącze USB urządzenia SOLIVIA 11 TR umożliwia aktualizację oprogramowania firmware, wysyłanie i ładowanie ustawień oraz rejestrowanie danych. 20

23 Instalacja referencyjna we Vrapicach (Republika Czeska): Wyjściowa moc znamionowa 1 MW modułów falowników solarnych. 21

24 SOLIVIA 11 TR 22

25 Dane techniczne SOLIVIA 11 TR WEJŚCIE (DC) Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa WYJŚCIE (AC)) Znamionowa moc pozorna 2), 3) 11 kva Zakres napięcia 3 x 400 V + N + PE (+18 / -20%) 4) Prąd znamionowy 16 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości 50 Hz ± 5 Hz 4) Współczynnik mocy, z możliwością ustawienia 0,8 poj.... 0,8 ind. Całkowite zniekształcenia harmoniczne (THD) SOLIVIA 11 EU G4 TR 13,3 kw P 11,6 kw Zakres napięcia V 1) Zakres roboczy MPP Prąd znamionowy Prąd maks V 19,5 600 V 29 A < 5% przy znamionowej mocy pozornej BEZPIECZEŃSTWO / NORMY SOLIVIA 11 EU G4 TR Stopień ochrony IP65 / IP54 6) Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC I Tak Tak Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; RD 1663/2000; Synergrid C10/11 (lipiec 2012); EN 50438; G59/1-2; VDE-AR-N 4105; BDEW EN ; EN ; EN ; EN Bezpieczeństwo IEC62103; IEC / -2 1) Maksymalne napięcie wejściowe 1000 V (bez uszkodzenia) 2) Przy cos φ = 1 (VA = W) 3) Stała moc czynna znamionowa w zakresie cos φ = 0,9 poj.... 0,9 ind. 4) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 5) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. 6) IP65 dla urządzeń elektronicznych / IP54 dla obszaru chłodzenia INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 11 EU G4 TR 5) Numer części Delta Maks. sprawność 96,8% Sprawność (UE) 95,6% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania EOE C C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 685 x 410 x 185 mm Masa 39 kg Chłodzenie Wentylator (Plug & Play) Wtyk AC Amphenol C16/3 Wtyk DC 3 pary Multi-Contact MC4 Komunikacja 2 x RJ45 / RS x USB A Odłącznik DC Zintegrowany Wyświetlacz 3 diody LED, 4-wierszowy wyświetlacz LCD 23

26 SOLIVIA 15 TL Wygląd produktu może być inny w zależności od modelu 24

27 Dane techniczne SOLIVIA 15 TL WEJŚCIE (DC) SOLIVIA 15 EU G3 TL SOLIVIA 15 EU G4 TL Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa Zakres napięcia Zakres roboczy MPP WYJŚCIE (AC)) Znamionowa moc (pozorna) 15 kw 15 kva 1) Zakres napięcia Prąd znamionowy (na fazę) Częstotliwość znamionowa Zakres częstotliwości Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) 3 x 230 / 400 V (± 20%) + 3 x 400 V (± 20%) N + PE (3 fazy, (3 fazy, 3 przewody) 2) 5 przewodów) 2) 22 A 50 / 60 Hz 50 Hz: Hz; 60 Hz: Hz 2) 50 / 60 Hz ± 5 Hz 2) > 0,99 przy mocy znamionowej 19 kw P 15,3 kw V V Prąd maks. 46 A (23 A na MPP) 48 A (24 A na MPP) Maks. liczba czujników MPP 2 0,8 poj.... 0,8 ind. < 3% przy znamionowej mocy (pozornej) BEZPIECZEŃSTWO / NORMY SOLIVIA 15 EU G3 TL SOLIVIA 15 EU G4 TL Stopień ochrony IP65 / IP54 4) IP65 / IP55 5) Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo I Tak Tak Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; RD 661/2007; EN EN ; EN ; EN ; EN EN ; EN 50178; IEC 62103; IEC / -2 DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; TERNA A70; Synergrid C10/11 (lipiec 2012); EN 50438; G59/1-2; VDE-AR-N 4105; BDEW EN ; EN ; EN ; EN IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 3) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. 4) IP65 dla urządzeń elektronicznych / IP54 dla obszaru chłodzenia 5) IP65 dla urządzeń elektronicznych / IP55 dla obszaru chłodzenia INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 15 EU G3 TL 3) SOLIVIA 15 EU G4 TL 3) Numer części Delta EOE EOE Maks. sprawność 98% Sprawność (UE) > 97,5% > 97,8% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 952 x x 278 mm 952 x 625 x 275 mm Masa 63 kg 67,2 kg Chłodzenie Wentylator Wtyk AC Amphenol C16/3 Wtyk DC 4 pary Multi-Contact MC4 Komunikacja 2 x RJ45 / RS485 Odłącznik DC Zintegrowany Wyświetlacz Czarno-biały graficzny wyświetlacz LCD 25

28 SOLIVIA 20 TL Wygląd produktu może być inny w zależności od modelu 26

29 Dane techniczne SOLIVIA 20 TL WEJŚCIE (DC) SOLIVIA 20 EU G3 TL SOLIVIA 20 EU G4 TL Maks. zalecana moc instalacji fotowoltaicznej Moc znamionowa Zakres napięcia Zakres roboczy MPP Prąd maks. WYJŚCIE (AC)) Znamionowa moc (pozorna) 20 kw 20 kva 1) Zakres napięcia Prąd znamionowy (na fazę) Częstotliwość znamionowa Zakres częstotliwości Współczynnik mocy Współczynnik mocy, z możliwością ustawienia Całkowite zniekształcenia harmoniczne (THD) 3 x 230 / 400 V (± 20%) + 3 x 400 V (± 20%) N + PE (3 fazy, (3 fazy, 3 przewody) 2) 5 przewodów) 2) 29 A 50 / 60 Hz 50 Hz: Hz; 60 Hz: Hz 2) 50 / 60 Hz ± 5 Hz 2) > 0,99 przy mocy znamionowej 25 kw P 20,4 kw V V 60 A (30 A na MPP) Maks. liczba czujników MPP 2 0,8 poj.... 0,8 ind. < 3% przy znamionowej mocy (pozornej) BEZPIECZEŃSTWO / NORMY SOLIVIA 20 EU G3 TL SOLIVIA 20 EU G4 TL Stopień ochrony IP65 / IP54 4) IP65 / IP55 5) Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci EMC Bezpieczeństwo I Tak Tak Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; RD 661/2007; EN EN ; EN ; EN ; EN EN ; EN 50178; IEC 62103; IEC / -2 DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; RD 1699/2011; CEI0-21; TERNA A70; Synergrid C10/11 (lipiec 2012); EN 50438; G59/1-2; VDE-AR-N 4105; BDEW EN ; EN ; EN ; EN IEC / -2 1) Przy cos φ = 1 (VA = W) 2) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 3) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. 4) IP65 dla urządzeń elektronicznych / IP54 dla obszaru chłodzenia 5) IP65 dla urządzeń elektronicznych / IP55 dla obszaru chłodzenia INFORMACJE OGÓLNE Nazwa modelu SOLIVIA 20 EU G3 TL 3) SOLIVIA 20 EU G4 TL 3) Numer części Delta EOE EOE Maks. sprawność 98,1% 98% Sprawność (UE) > 97,5% > 97,8% Zakres temperatury roboczej Pełna moc bez obniżenia wartości znamionowych Zakres temperatury składowania C C C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 952 x 624,7 x 278 mm 952 x 625 x 275 mm Masa 65 kg 67,2 kg Chłodzenie Wentylator Wtyk AC Amphenol C16/3 Wtyk DC 4 pary Multi-Contact MC4 Komunikacja 2 X RJ45 / RS485 Odłącznik DC Zintegrowany Wyświetlacz Czarno-biały graficzny wyświetlacz LCD 27

30 Falowniki centralne do instalacji od 44 kw do 100 kw Falowniki centralne SOLIVIA od 44 kw do 100 kw SOLIVIA CS 44 EU G3 SOLIVIA CS 55 EU G3 SOLIVIA CS 66 EU G3 SOLIVIA CM 77 EU G3 SOLIVIA CM 88 EU G3 SOLIVIA CM 100 EU G3 W ramach linii produktów falowników centralnych firma Delta oferuje obudowy w dwóch rozmiarach: małe systemy obudów SOLIVIA CS zapewniają maksymalną elastyczność przy mocy wyjściowej 44,4 kw, 55,5 kw i 66,6 kw, podczas gdy duże systemy SOLIVIA CM nadają się do mocy wyjściowej 77,7 kw, 88,8 kw i 100 kw. Modułowa konstrukcja falowników centralnych firmy Delta gwarantuje około 90-procentową dostępność systemu w przypadku awarii jednego z elementów znajdującego się w określonej szafie. Konstrukcja urządzeń SOLIVIA CS i SOLIVIA CM oparta na zasadzie systemu redundantnego gwarantuje maksymalną niezawodność. Koncepcja falownika centralnego ułatwia między innymi użytkownikowi rozszerzenie systemu w celu zwiększenia mocy wyjściowej. Ze względu na modułową konstrukcję falownika centralnego, zachowanie systemu podczas uruchamiania jest wyjątkowo efektywne. W warunkach niewielkiego promieniowania moc gałęzi paneli rośnie powoli, dzięki czemu poszczególne szafy uruchamiają się kolejno jedna po drugiej i bardzo szybko osiągają optymalny zakres wysokiej efektywności pracy. Własny algorytm programowy gwarantuje, że przeciętny czas pracy poszczególnych szaf jest mniej więcej zgodny ze sobą. Niepotrzebne szafy zostają wyłączone, co optymalizuje efektywność. W porównaniu do dostępnych w handlu falowników centralnych urządzenia serii SOLIVIA CS i SOLIVIA CM są mniejsze i lżejsze, dzięki czemu umożliwiają łatwiejszą instalację. Systemy są transportowane bez szaf. Dlatego obudowę można łatwo zainstalować w miejscu przeznaczenia, bez potrzeby użycia ciężkich urządzeń. Falowniki centralne SOLIVIA CS i SOLIVIA CM składają się z 4 do 6 lub 7 do 9 wysoko efektywnych modułów, odłączników DC, kontrolerów systemu i stabilnej obudowy. Oba systemy modułowe nadają się do wszystkich standardowych modułów solarnych, a stosowana w ich przypadku obudowa IP54 pozwala na instalację również w chronionym miejscu na zewnątrz. Do ograniczenia mocy jest wymagane stosowanie systemu monitorującego zgodnego z ustawą o energiach odnawialnych (Erneuerbare-Energien-Gesetz EEG) (zalecamy Meteocontrol). 28

31 Instalacja referencyjna w Fischbach (Niemcy): Wyjściowa moc znamionowa 1,8 MW modułów - 17 falowników centralnych. 29

32 SOLIVIA CS 30

33 Dane techniczne SOLIVIA CS WEJŚCIE (DC) SOLIVIA CS 44 SOLIVIA CS 55 SOLIVIA CS 66 Maks. zalecana moc instalacji fotowoltaicznej 54 kw P 67 kw P 80 kw P Moc znamionowa 47 kw 59 kw 70 kw Zakres napięcia Zakres roboczy MPP V V Prąd maks. 105 A 135 A 160 A Zasilanie od 80 W 100 W 120 W Maks. liczba czujników MPP 1 BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci SOLIVIA CS 44 SOLIVIA CS 55 SOLIVIA CS 66 IP54 I Tak Tak Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN WYJŚCIE (AC)) Moc znamionowa 44,4 kw 55,5 kw 66,6 kw Zakres napięcia V 1) Prąd znamionowy (na fazę) 65 A 81 A 97 A Częstotliwość znamionowa 50 Hz EMC EN ; EN ; EN ; EN Bezpieczeństwo EN ; EN50178; IEC62103; IEC / -2 1) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 2) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. Zakres częstotliwości 47, ,5 Hz 1) Współczynnik mocy Całkowite zniekształcenia harmoniczne (THD) > 0,99 przy mocy znamionowej < 3% przy mocy znamionowej INFORMACJE OGÓLNE Nazwa modelu Numer części Delta SOLIVIA CS 44 SOLIVIA CS 55 SOLIVIA CS 66 EU G3 2) EU G3 2) EU G3 2) EOE Maks. sprawność 95,6% Sprawność (UE) 94,7% Zakres temperatury roboczej Zakres temperatury składowania C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 1700 x 1000 x 600 mm (z zespołem wentylatorów) Masa 350 kg 380 kg 410 kg (z modułami falowników) Masa (bez modułów falowników) Chłodzenie Wtyk AC Para wtyków DC Para wtyków AC Odłącznik DC 232 kg Wentylator Zaciski śrubowe Zaciski śrubowe Zintegrowany Zintegrowany Wyświetlacz Ekran dotykowy 5,7 31

34 SOLIVIA CM 32

35 Dane techniczne SOLIVIA CM WEJŚCIE (DC) SOLIVIA CM 77 SOLIVIA CM 88 SOLIVIA CM 100 Maks. zalecana moc instalacji fotowoltaicznej 94 kw P 106 kw P 120 kw P Moc znamionowa 82 kw 93 kw 105 kw Zakres napięcia Zakres roboczy MPP V V Prąd maks. 185 A 210 A 235 A Zasilanie od 140 W 160 W 180 W Maks. liczba czujników MPP 2 (stan, w którym jest dostarczany produkt: 1 czujnik MPP) BEZPIECZEŃSTWO / NORMY Stopień ochrony Klasa ochrony Ustawiany parametr wyłączenia Kontrola izolacji Zachowanie przy przeciążeniu Zabezpieczenie przed pracą wyspową / wytyczne dot. przyłączenia do sieci SOLIVIA CM 77 SOLIVIA CM 88 SOLIVIA CM 100 IP54 I Tak Tak Ograniczenie prądu; ograniczenie mocy DIN VDE ; UTE C ; Francja/Wyspy (60 Hz); RD 661/2007; EN WYJŚCIE (AC)) Moc znamionowa 77,7 kw 88,8 kw 100 kw Zakres napięcia V 1) Prąd znamionowy (na fazę) 113 A 128 A 145 A Częstotliwość znamionowa 50 Hz Zakres częstotliwości 47, ,5 Hz 1) Współczynnik mocy > 0,99 przy znamionowej mocy pozornej Całkowite zniekształcenia harmoniczne (THD) < 3% przy znamionowej mocy pozornej EMC Bezpieczeństwo EN ; EN ; EN ; EN EN ; EN50178; IEC62103; IEC / -2 1) Zakres napięcia sieci i częstotliwości są ustawiane zgodnie z wymaganiami obowiązującymi w określonym kraju. 2) Przegląd falowników solarnych, które można użytkować w określonym kraju, można znaleźć na stronie 5. INFORMACJE OGÓLNE Nazwa modelu Numer części Delta SOLIVIA CM 77 SOLIVIA CM 88 SOLIVIA CM 100 EU G3 2) EU G3 2) EU G3 2) EOE Maks. sprawność 95,6% Sprawność (UE) 95% Zakres temperatury roboczej Zakres temperatury składowania C C Wilgotność powietrza % Maks. wysokość robocza 2000 m (n.p.m.) ELEMENTY MECHANICZNE Wymiary (wys. x szer. x gł.) 2215 x 1000 x 600 mm (z zespołem wentylatorów) Wymiary (wys. x szer. x gł.) 2000 x 1000 x 600 mm (bez zespołu wentylatorów) Masa (z modułami falowników) 510 kg 540 kg 570 kg Masa (bez modułów falowników) Chłodzenie Wtyk AC Para wtyków DC Para wtyków AC Odłącznik DC 301 kg Wentylator Zaciski śrubowe Zaciski śrubowe Zintegrowany Zintegrowany Wyświetlacz Ekran dotykowy 5,7 33

36 SOLIVIA Monitor SOLIVIA Monitor to gotowy do użycia system monitorujący przeznaczony do monitorowania kilku instalacji fotowoltaicznych, gwarantujący niezawodność eksploatacji i maksymalny zwrot inwestycji w instalację solarną. SOLIVIA Monitor jest dzięki przyjaznej dla użytkownika aplikacji internetowej idealnym rozwiązaniem do monitorowania instalacji fotowoltaicznych do 100 kw, umożliwiającym szybki dostęp do najważniejszych parametrów, informacji o uzysku i statusie systemu. Wystarczy nacisnąć przycisk, aby na ekranie pojawiły się łatwo zrozumiałe wykresy i raporty. Dodatkowo możliwe jest również wyświetlenie zdjęć instalacji klienta, informacji o miejscowych warunkach pogodowych oraz uzyskanych korzyściach środowiskowych. SOLIVIA Monitor umożliwia instalatorowi monitorowanie instalacji jego klientów. Łatwe i pewne tworzenie raportów Parametry eksploatacyjne falowników solarnych są rejestrowane w czasie rzeczywistym, a następnie przesyłane przez Internet i wyświetlane na komputerze lub urządzeniu z dostępem do Internetu w formie czytelnych grafik, raportów i przejrzystych wykresów. System monitoringu gotowy do użycia System SOLIVIA Monitor składa się z bramki sieciowej do przesyłania danych, bazy danych i aplikacji internetowych, służących do kompleksowego monitorowania jednej lub kilku instalacji fotowoltaicznych. Ostrzeżenia systemowe Zautomatyzowane ostrzeżenia minimalizują czasy przestojów i informują o aktualnych i potencjalnych problemach, zapewniając szybki zwrot inwestycji w instalację solarną. 34

37 Dane techniczne SOLIVIA Monitor JĘZYKI SOLIVIA MONITOR Monitorowanie SOLIVIA MONITOR Dostępne języki Angielski, francuski, hiszpański, włoski, niemiecki, czeski, portugalski, słowacki, niderlandzki, chiński, tajwański, koreański i tajski Monitorowanie falowników i komunikacji Ciągłe monitorowanie komunikacji między falownikiem SOLIVIA a bramką sieciową SOLIVIA M1 G2, ostrzeżenie przesyłane em w razie przerwania połączenia INFORMACJA O SYSTEMIE FOTOWOLTAICZNYM Status systemu fotowoltaicznego Porównania roczne Podsumowanie zdarzeń Wyświetlone są właściwości i parametry Twojego systemu fotowoltaicznego Szybki przegląd informacji o uzysku osiągniętym w całym okresie użytkowania instalacji solarnej Widok komunikatów o zdarzeniach w porządku chronologicznym GRAFIKI Grafiki standardowe Pobranie danych Grafiki standardowe przedstawiające moc, uzysk, wartości prądu i napięcia każdego falownika solarnego lub kilku falowników solarnych należących do systemu fotowoltaicznego Pobranie pliku CSV lub skopiowanie do schowka Baza danych "w chmurze" Portal SOLIVIA Monitor można wyświetlić na komputerze stacjonarnym lub przenośnym Urządzenie przenośne z dostępem do Internetu (dostępne wkrótce) Router SOLIVIA Bramka sieciowa M1 G2 Moduły solarne na dachu domu Falownik solarny SOLIVIA 35

38 Serwis i pomoc techniczna Delta Dobry serwis jest bardzo ważny. Dlatego Delta oferuje niezawodną, elastyczną i kompetentną pomoc techniczną. Zadowolenie klientów i krótkie czasy reakcji są dla firmy Delta czymś więcej niż tylko słowami. Delta wspiera partnerów i klientów przez cały okres eksploatacji produktów. Nasz mocno zmotywowany zespół udziela wsparcia klientom za pośrednictwem specjalnej infolinii, która jest zawsze do dyspozycji, gdy jest potrzebna pomoc. W razie potrzeby nasze zespoły serwisowe mogą świadczyć pomoc techniczną również na miejscu. Urządzenia wymienne i komponenty dostarczamy w ciągu dwóch dni roboczych. Potrzebujesz szczegółowych informacji o falowniku solarnym? Żaden problem! Nasz zespół Delta Solar oferuje seminaria na temat falowników solarnych. Mogą one odbywać się u klienta lub w naszej firmie. 36

39 Serwis na miejscu 37

40 Seminaria SOLIVIA Solar 38

41 Kompetencje i specjalistyczna wiedza o instalacjach fotowoltaicznych zyskują coraz bardziej na znaczeniu. Nie tylko ugruntowana wiedza o stosowanych komponentach, lecz również znajomość całej instalacji powinny być traktowane priorytetowo. Dlatego zapraszamy do udziału w jednym (lub kilku) z naszych interesujących i zróżnicowanych seminariów poświęconych fotowoltaice. Nasze poświęcone różnym zagadnieniom seminaria odbywają się w naszych oddziałach w Teningen i w Soest (Niemcy): z Seminarium dot. fotowoltaiki, podstawowe z Seminarium dot. fotowoltaiki, zaawansowane z Monitorowanie instalacji fotowoltaicznych i analiza danych z Seminarium dot. fotowoltaiki, specjalne, według potrzeb klienta Wszystkie nasze seminaria są bezpłatne i na życzenie mogą odbywać się u klienta lub w innym wybranym miejscu. Szczegółowe informacje o seminariach dot. systemów solarnych można znaleźć na naszych stronach internetowych pod adresem W razie pytań można się z nami skontaktować za pośrednictwem adresu training.germany@solarinverter.com lub telefonicznie, dzwoniąc pod numer

42 Osprzęt SOLIVIA Planer instalacji fotowoltaicznej SOLIVIA - Delta Planer instalacji fotowoltaicznej SOLIVIA to bezpłatna aplikacja, za pomocą której instalator może łatwo, w kilku krokach skonfigurować system fotowoltaiczny. Po określeniu warunków instalacji i generatora fotowoltaicznego planer instalacji fotowoltaicznej dokonuje obliczeń i przedstawia pasujące propozycje systemu SOLIVIA. Ponadto możliwe jest ręczne projektowanie systemu z uwzględnieniem rozmiarów przewodów. Aplikacja uwzględnia także straty energii w przewodach. NUMER CZĘŚCI DELTA PLANER INSTALACJI FOTOWOLTAICZNEJ SOLIVIA Program do planowania instalacji solarnych. Link: Zestaw oprogramowania serwisowego - Delta Oprogramowanie serwisowe jest oferowane w ramach zestawu składającego się z przewodu Delta RS485 i konwertera USB-RS485. Aby móc korzystać z tego zestawu, wymagane jest oprogramowanie które można bezpłatnie pobrać z naszej strony internetowej. Oprogramowanie pozwala instalatorowi zmienić ustawienia oraz zainstalować aktualizacje oprogramowania firmware, przy czym nie jest wymagane otwarcie falownika. Pamięć każdego z falowników można za pomocą oprogramowania odczytać i zapisać, co ułatwia wykonanie czynności konserwacyjnych i świadczenie serwisu na miejscu. NUMER CZĘŚCI DELTA EOE ZESTAW OPROGRAMOWANIA SERWISOWEGO Zestaw do falowników solarnych SOLIVIA (poza centralnymi). Pobieranie: download.solar-inverter.com Bramka sieciowa SOLIVIA - Delta Bramka sieciowa SOLIVIA M1 G2 jest interfejsem pośredniczącym w wymianie danych między falownikiem solarnym SOLIVIA i portalem sieciowym SOLIVIA Monitor. Służy do przesyłania wszystkich istotnych danych z falownika (np. o aktualnej mocy chwilowej, niektórych błędach itp.) do portalu sieciowego SOLIVIA Monitor. Ponadto oferuje możliwość podłączenia sterownika częstotliwościowego, który w Niemczech jest obowiązkowym elementem wyposażenia instalacji o mocy wyjściowej przekraczającej 100 kw. NUMER CZĘŚCI DELTA EOE BRAMKA SIECIOWA SOLIVIA Bramka sieciowa SOLIVIA M1 G2 jest interfejsem pośredniczącym w wymianie danych między falownikiem solarnym SOLIVIA i portalem sieciowym SOLIVIA Monitor. 40

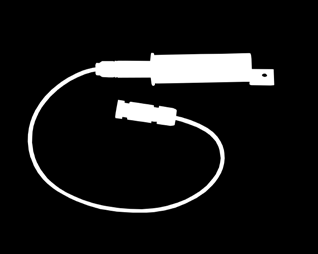

43 Zestaw uziemiający - Delta Falowniki solarne SOLIVIA można użytkować razem z wszystkimi standardowymi typami modułów fotowoltaicznych. Można stosować również moduły solarne cienkowarstwowe, które wymagają uziemienia generatora solarnego na biegunie dodatnim lub ujemnym. Umożliwia to opcjonalny zestaw uziemiający firmy Delta. Falowniki solarne SOLIVIA można perfekcyjnie dopasować do instalacji. NUMER CZĘŚCI DELTA EOE EOE ZESTAW GROUNDING KIT Zestaw uziemiający do falownika solarnego SOLIVIA EU G3 TR Zestaw uziemiający do falownika solarnego SOLIVIA EU G4 TR Rejestrator danych - Meteocontrol Wszystkie falowniki solarne SOLIVIA są kompatybilne z rozwiązaniami monitorującymi firm Meteocontrol i Solare Datensysteme, za pomocą których można monitorować i zapisywać różne wartości pomiarowe w przedziałach dobowych, tygodniowych, miesięcznych lub rocznych. NUMER CZĘŚCI DELTA REJESTRATOR DANYCH WEB log Light + Analog (maks. 5 falowników solarnych; 20 kw P ) WEB log Light + DSL / Ethernet (maks. 5 falowników solarnych; 20 kw P ) WEB log Basic Analog, z zasilaniem WEB log Basic ISDN, z zasilaniem WEB log Basic DSL / Ethernet, z zasilaniem WEB log Pro Analog, z wyświetlaczem i zasilaniem WEB log Pro ISDN, z wyświetlaczem i zasilaniem WEB log Pro GPRS, z wyświetlaczem i zasilaniem WEB log Pro DSL / Ethernet, z wyświetlaczem i zasilaniem Connect Delta (przewód Easyconnect) IP20 NUMER CZĘŚCI DELTA CZUJNIK NASŁONECZNIENIA Czujnik nasłonecznienia Si-12TC, 0-10 V Czujnik nasłonecznienia Si-12TC-T, 0-10 V; z czujnikiem temperatury Czujnik nasłonecznienia Si-12TC, 0-10 V; z przewodem przyłączeniowym 30 m Czujnik nasłonecznienia Si-12TC-T, 0-10 V; z czujnikiem temperatury i przewodem przyłączeniowym 30 m Czujnik nasłonecznienia Si-12TC, 0-10 V; z przewodem przyłączeniowym 15 m Czujnik nasłonecznienia Si-12TC-T, 0-10 V; z czujnikiem temperatury i przewodem przyłączeniowym 15 m 41

44 Osprzęt SOLIVIA Rejestrator danych - Solare Datensysteme NUMER CZĘŚCI DELTA REJESTRATOR DANYCH Dostępny bezpośrednio na stronie Solare Datensysteme; Przewód przyłączeniowy - Harting NUMER CZĘŚCI DELTA PRZEWÓD PRZYŁĄCZENIOWY Przewód przyłączeniowy łączący falownik solarny firmy Delta z urządzeniem WEB Logger firmy Meteocontrol: - Zintegrowany przewód do stosowania na zewnątrz z Harting RJ45 PushPull i wtyczkami RJ12, IP65, długość 5 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Przewód przyłączeniowy łączący falownik z kolejnym falownikiem: - Przewód systemu Harting PushPull, RJ45, 8-żyłowy do zastosowań IP65/67, długość 1,5 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Przewód przyłączeniowy łączący falownik z kolejnym falownikiem: - Przewód systemu Harting PushPull, RJ45, 8-żyłowy do zastosowań IP65/67, długość 3,0 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Przewód przyłączeniowy łączący falownik z kolejnym falownikiem: - Przewód systemu Harting PushPull, RJ45, 8-żyłowy do zastosowań IP65/67, długość 5,0 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Przewód przyłączeniowy łączący falownik z kolejnym falownikiem: - Przewód systemu Harting PushPull, RJ45, 8-żyłowy do zastosowań IP65/67, długość 10,0 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Przewód przyłączeniowy łączący falownik z kolejnym falownikiem: - Przewód systemu Harting Push_Pull, RJ45, 8-żyłowy do zastosowań IP65/67, długość 20,0 m - Nadaje się tylko do falowników solarnych SOLIVIA EU TR Odłącznik DC - Santon Odłącznik DC wymagany do podłączenia do sieci jest zamontowany w niemal wszystkich falownikach solarnych SOLIVIA. Jedynie w przypadku SOLIVIA 5.0 EU G3 TR jest wymagane nabycie zewnętrznego odłącznika DC. NUMER CZĘŚCI DELTA ODŁĄCZNIK DC Dwubiegunowy odłącznik DC, 600V/25A, DC21, IP65 dla maks. 5 gałęzi, bez ochrony przepięciowej. Dwubiegunowy odłącznik DC, 600V/25A, DC21, IP65 dla maks. 4 gałęzi, z ochroną przepięciową. Odłączniki DC ze zintegrowaną ochroną przepięciową są dostępne na zapytanie. 42

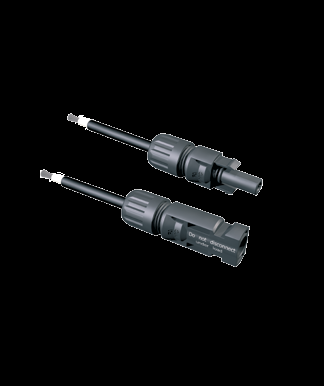

45 Łącznik wtykowy fotowoltaiczny - Multi-Contact MC4 NUMER CZĘŚCI DELTA ŁĄCZNIK WTYKOWY FOTOWOLTAICZNY Złącze żeńskie jako część zamienna (z elementem izolującym) Typ: PV-KBT4/2,5I-UR; Ø zakres dławika kablowego: 3 6 mm - Przekrój przewodu: 1,5-2,5 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Wtyk łącza jako część pojedyncza (z elementem izolującym) Typ: PV-KST4/2,5I-UR; Ø zakres dławika kablowego: 3 6 mm - Przekrój przewodu: 1,5-2,5 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Złącze żeńskie jako część zamienna (z elementem izolującym) Typ: PV-KBT4/2,5II-UR; Ø zakres dławika kablowego: 5,5 9 mm - Przekrój przewodu: 1,5-2,5 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Wtyk łącza jako część pojedyncza (z elementem izolującym) Typ: PV-KST4/2,5II-UR; Ø zakres dławika kablowego: 5,5 9 mm - Przekrój przewodu: 1,5-2,5 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Złącze żeńskie jako część zamienna (z elementem izolującym) Typ: PV-KBT4/6I-UR; Ø zakres dławika kablowego: 3 6 mm - Przekrój przewodu: 4-6 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Wtyk łącza jako część pojedyncza (z elementem izolującym) Typ: PV-KST4/6I-UR; Ø zakres dławika kablowego: 3 6 mm - Przekrój przewodu: 4-6 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Złącze żeńskie jako część zamienna (z elementem izolującym) Typ: PV-KBT4/6II-UR; Ø zakres dławika kablowego: 5,5 9 mm - Przekrój przewodu: 4-6 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL Wtyk łącza jako część pojedyncza (z elementem izolującym) Typ: PV-KST4/6II-UR; Ø zakres dławika kablowego: 5,5 9 mm - Przekrój przewodu: 4-6 mm² - Nadaje się do wszystkich falowników solarnych SOLIVIA EU G4 TR i SOLIVIA EU TL 43

46 Osprzęt SOLIVIA Łącznik wtykowy fotowoltaiczny - Tyco Solarlok NUMER CZĘŚCI DELTA ŁĄCZNIK WTYKOWY FOTOWOLTAICZNY Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "plus" kodowane, 2,5 mm² (AWG 14), nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "minus" kodowane, 2,5 mm² (AWG 14), nadaje się do wszystkich falowników solarnych SOLI- VIA EU G3 TR Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "plus" kodowane, 4,0 mm² (AWG 12), nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "minus" kodowane, 4,0 mm² (AWG 12), nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "plus" kodowane, 6,0 mm² (AWG 10), nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Łącznik wtykowy fotowoltaiczny Tyco Solarlok, złącze żeńskie "minus" kodowane, 6,0 mm² (AWG 10), nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Narzędzie do ręcznego wykonywania złączy zagniatanych Tyco do Solarlok 2,5 mm², nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Narzędzie do ręcznego wykonywania złączy zagniatanych Tyco do Solarlok 4,0 mm² i 6,0 mm², nadaje się do wszystkich falowników solarnych SOLIVIA EU G3 TR Zestaw UTE - Tyco Electronics Zestaw UTE firmy Tyco Electronics to zestaw spełniający wymagania najnowszego francuskiego standardu UTE C Obejmuje 8 urządzeń ustalających DC i dodatkową naklejkę do oznaczania. Ten zestaw umożliwia spełnienie wymogów określonych w wytycznej UTE C dotyczących ochrony DC i sygnalizacji. Zawarte w zestawie elementy są kompatybilne z produktami należącymi do rodziny produktów SOLIVIA z przyłączami DC Tyco SOLARLOK. NUMER CZĘŚCI DELTA EOE ZESTAW UTE Zestaw UTE firmy Tyco Electronics 44

47 Zestaw UTE - Multi-Contact Zestaw UTE firmy Multi-Contact to zestaw spełniający wymagania najnowszego francuskiego standardu UTE C Obejmuje 8 urządzeń ustalających DC, przyrząd montażowy i dodatkową naklejkę do oznaczania. Ten zestaw umożliwia spełnienie wymogów określonych w wytycznej UTE C dotyczących ochrony DC i sygnalizacji. Zawarte w zestawie elementy są kompatybilne z produktami należącymi do rodziny produktów SOLIVIA z przyłączami DC Multi-Contact MC4. NUMER CZĘŚCI DELTA EOE ZESTAW UTE Zestaw UTE - Multi-Contact Wtyk AC NUMER CZĘŚCI DELTA N WTYK AC - Wtyk AC Wieland RST25i3S - Nadaje się do falowników solarnych SOLIVIA EU G3 TR i SOLIVIA EU G4 TR o wyjściowej mocy znamionowej od 2,0 kw do 5,0 kw - Wtyk AC Amphenol C16/3 - Nadaje się do falowników solarnych SOLIVIA 11 EU G4 TR, SOLIVIA 15 EU TL i SOLIVIA 20 EU TL Terminator NUMER CZĘŚCI DELTA TERMINATOR - Terminator RJ 45, G4RT / Harting IP67 - Nadaje się do wszystkich falowników solarnych SOLIVIA EU 45
