1 KONCEPCJA TECHNOLOGICZNA MODERNIZACJI OCZYSCZALNI ŚCIEKÓW NAZWA ZADANIA: Koncepcja technologiczna modernizacji oczyszczalni ścieków w Drawsku Pomorskim ZAMAWIAJĄCY: ZAKŁAD WODOCIAGÓW I KANALIZACJI Sp. z o.o. w Drawsku Pomorskim ul. Podmiejska Drawsko Pomorskie SYMBOL: OT 015/14 Opracował: Imię i nazwisko Data Podpis mgr inż. Robert Marcjaniuk 06/2014 mgr inż. Paweł Kinasiewicz 06/2014 Sposób rozwiązania mechaniczno biologicznej oczyszczalni ścieków został udostępniony do jednorazowego użytku dla Zamawiającego Udostępnienie osobom trzecim, powielanie oraz zastosowanie w innym obiekcie jest chronione Prawem Autorskim (Ustawa z dn. 1 kwietnia 2004r.) Czerwiec 2014 r.

2 S P I S T R E Ś C I 1. PODSTAWA I PRZEDMIOT OPRACOWANIA OPIS STANU ISTNIEJĄCEGO OCZYSZCZALNI ŚCIEKÓW EKSPLOATOWANE OBIEKTY TECHNOLOGICZNE KONIECZNOŚĆ MODERNIZACJI OCZYSZCZALNI WYMAGANIA DLA MODERNIZACJI OCZYSZCZALNI ŚCIEKÓW BILANS ILOŚCIOWO JAKOŚCIOWY ŚCIEKÓW ZAŁOŻENIA PRZYJĘTE DO BILANSU BILANS ILOŚCIOWY ŚCIEKÓW Pogoda sucha Pogoda deszczowa BILANS JAKOŚCIOWY ŚCIEKÓW Stężenie zanieczyszczeń Ładunek zanieczyszczeń WYDAJNOŚĆ PROJEKTOWANEGO OBIEKTU WYMAGANY STOPIEŃ OCZYSZCZANIA OPIS PROCESU TECHNOLOGICZNEGO OBLICZENIA TECHNOLOGICZNE MECHANICZNE PODCZYSZCZENIE ŚCIEKÓW USUWANIE PIASKU JAKOŚĆ ŚCIEKÓW WSTĘPNIE PODCZYSZCZONYCH OBLICZENIA TECHNOLOGICZNE REAKTORA BIOLOGICZNEGO Zapotrzebowanie tlenu i powietrza dla T = 20 ºC Wymagana recyrkulacja Osadniki wtórne PARAMETRY TECHNOLOGICZNE BIOLOGICZNEGO STOPNIA CHEMICZNE STRĄCANIE FOSFORU - AWARYJNE OPIS SPOSOBU PRZERÓBKI OSADÓW Produkcja osadu nadmiernego i stabilizowanego Produkcja osadu odwodnionego Zapotrzebowanie flokulantu Produkcja osadu do zagospodarowania OPIS ROZWIĄZAŃ TECHNOLOGICZNYCH OCZYSZCZANIA ŚCIEKÓW STACJA ODBIORU ŚCIEKÓW DOWOŻONYCH - ISTNIEJĄCA ZBIORNIK UŚREDNIAJĄCY ŚCIEKÓW DOWOŻONYCH - PROJEKTOWANY WSTĘPNE PODCZYSZCZENIE ŚCIEKÓW - MODERNIZACJA POMPOWNIA ŚCIEKÓW SUROWYCH - MODERNIZACJA STACJA MECHANICZNEGO PODCZYSZCZANIA ŚCIEKÓW PROJEKTOWANA Sito skratkowe Praska z płukaniem skratek Piaskownik poziomy z przenośnikiem piasku Układ wody technologicznej BIOLOGICZNE OCZYSZCZANIE ŚCIEKÓW PROJEKTOWANE Selektor beztlenowy Komora nitryfikacji/denitryfikacji reaktora Osadniki wtórne reaktora Konstrukcja nośna instalacji technologicznej reaktora Przykrycie reaktora - opcja STACJA DMUCHAW - PROJEKTOWANA CHEMICZNE STRĄCANIE NADMIARU FOSFORU - AWARYJNE

3 Pomiar fosforu Stacja dozowania PIX modernizacja STUDNIA WODY TECHNOLOGICZNEJ KOMORA POMIAROWA ŚCIEKÓW OCZYSZCZONYCH ZBIORNIK RETENCYJNY WÓD NADMIAROWYCH ADAPTACJA OPIS ROZWIĄZAŃ TECHNOLOGICZNYCH GOSPODARKI OSADOWEJ POMPOWNIA OSADU NADMIERNEGO PROJEKTOWANA ZBIORNIK OSADU NADMIERNEGO - ADAPTACJA STACJA DMUCHAW DLA TLENOWEJ STABILIZACJI PROJEKTOWANA STACJA MECHANICZNEGO ODWADNIANIA OSADU - MODERNIZACJA STACJA WAPNOWANIA OSADU SILOS WAPNA TRANSPORT OSADU ODWODNIONEGO STANOWISKO MAGAZYNOWE OSADU PROJEKTOWANE ZAPOTRZEBOWANIE NA MEDIA ZAPOTRZEBOWANIE MOCY I ZUŻYCIE ENERGII ZESTAWIENIE ENERGOCHŁONNOŚCI ZESTAWIENIE KOSZTÓW EKSPLOATACJI WYTYCZNE DLA SYSTEMU STEROWANIA I WIZUALIZACJI OPIS SPOSOBU STEROWANIA I AUTOMATYKA Punkt zlewny / zbiornik uśredniający Krata hakowa Pompownia główna Stacja mechanicznego podczyszczania ścieków Reaktor biologiczny Pomieszczenie dmuchaw Chemiczne strącanie nadmiaru fosforu Tlenowa stabilizacja osadu nadmiernego Stacja odwadniania osadu Zbiornik retencyjny wód deszczowych Agregat prądotwórczy OGÓLNY OPIS SYSTEMU WIZUALIZACJI STREFA UCIĄŻLIWOŚCI CHARAKTERYSTYKA OBIEKTU SPIS RYSUNKÓW

4 OPIS TECHNICZNY 1. P O D S T A W A I P R Z E D M I O T O P R A C O W A N I A Podstawę prawną do pracowania Koncepcji modernizacji oczyszczalni ścieków stanowi Zaproszenie do dialogu technicznego poprzedzającego postepowanie w sprawie udzielenia zamówienia publicznego na opracowanie projektu na modernizacje oczyszczalni ścieków w Drawsku Pomorskim Dane do bilansu otrzymane od Inwestora Plan sytuacyjny terenu projektowanej oczyszczalni ścieków Jednocześnie podstawę opracowania koncepcji technologicznej stanowi wizja lokalna. Opracowanie swoim zakresem obejmuje całokształt zagadnień instalacyjno-inżynieryjnych w zakresie koncepcji technologii oczyszczania ścieków i przeróbki osadów zgodnie z wytycznymi opracowanymi przez Zamawiającego. 2. O P I S S T A N U I S T N I E J Ą C E G O O C Z Y S Z C Z A L N I Ś C I E K Ó W 2.1. E K S P L O A T O W A N E O B I E K T Y T E C H N O L O G I C Z N E Obecnie oczyszczalnia pracuje z wykorzystaniem następujących węzłów technologicznych Punkt zlewny ścieków dowożonych z pomiarem ilości ścieków dowożonych Krata chwytakowa (rzadka) Pompownia ścieków surowych Sito bebnowe - mechaniczne Piaskownik Komora biologiczna osadu czynnego Osadnik wtórny Koryto pomiarowe ścieków oczyszczonych Stacja dozowania PIX-u Przepompownia osadów Zagęszczacz osadów Laguny osadu 2.2. K O N I E C Z N O Ś Ć M O D E R N I Z A C J I O C Z Y S Z C Z A L N I Przewiduje się systematyczny wzrost ilości ścieków związany z rozwojem miasta lub skokowy wzrost spowodowany intensywnymi opadami, roztopami lub dopływem wód infiltracyjnych co doprowadzi do zwiększenia tygodniowego maksymalnego ładunku zanieczyszczeń. Będzie to miało wpływ na zwiększenie wskaźnika RLM. Zgodnie z zapisami zawartymi w zaproszeniu, charakterystyka ścieków w dniu r. jest następująca: Odczyn ph Zawiesina ogólna mg/dm 3 ChZT-Cr mg O2/dm 3 BZT5 mg O2/dm 3 Fosfor ogólny mg P/dm 3 Azot ogólny mg N/dm 3 Wartość 8, ,8 133 Przepływ ścieków m 3 /rok m 3 /d Ilość ścieków dopływających m 3 /rok m 3 /d Ilość ścieków dowożonych m 3 /rok 17 m 3 /d Ilość wód opadowych m3/rok 680 m 3 /d 4

5 Jednostkowa produkcja ścieków dopływających (wody opadowe) Jednostkowa produkcja ścieków sanitarnych 147,2 dm 3 /MR d 92,6 dm 3 /MR d Na podstawie posiadanych danych z okresu 2010 r r. określono miarodajny skład ścieków surowych dopływających do oczyszczalni następująco: Odczyn ph Zawiesina ogólna mg/dm 3 ChZT-Cr mg O2/dm 3 BZT5 mg O2/dm 3 Fosfor ogólny mg P/dm 3 Azot ogólny mg N/dm 3 Wartość średnio 7,44 411,8 884, ,11 72,84 Obecnie RLM dla założonego średniego wskaźnika BZT 5 i średnich ilości dopływających ścieków wynosi RLM = 364 / m 3 /r / 365 dni = RLM Aktualnie przekroczenie ładunku RLM powyżej powoduje wzrost wymagań w zakresie jakości odprowadzanych ścieków do odbiornika, co jest również związane z wymaganiami Dyrektywy Rady z dnia r. (91/271/EWG), co wymaga dostosowanie obiektu do uzyskania następującej jakości ścieków oczyszczonych: Wskaźnik Jednostka Maksymalne stężenie zanieczyszczeń w ściekach oczyszczonych S ChZT go 2 /m S BZT5 go 2 /m 3 25 S ZO g/m 3 35 S Nog min. % 15 S Pog min. % W Y M A G A N I A D L A M O D E R N I Z A C J I O C Z Y S Z C Z A L N I Ś C I E K Ó W Rozbudowa i modernizacja oczyszczalni ścieków powinna uwzględniać warunki lokalne istniejącej oczyszczalni ścieków w związku z czym wymagane jest: 1. Maksymalne wykorzystanie istniejących obiektów budowlanych i kubaturowych, dla których powinna być w trakcie opracowania dokumentacji projektowej wykonana ekspertyza określająca stan techniczny obiektów i wymagany zakres remontu i rewitalizacji istniejących obiektów 2. Minimalizacja budowy nowych obiektów kubaturowych oraz instalacji technologicznych ziemnych 3. Usytuowanie oraz posadowienie nowo projektowanych obiektów musi być weryfikowane na podstawie wykonanych badań gruntowych 4. Maksymalne wykorzystanie istniejącej infrastruktury i sieci technologicznych na terenie oczyszczalni ścieków 5. Rozwiązanie technologiczne oczyszczalni zapewnia produkcje tlenowo stabilizowanego osadu nadmiernego 6. Uwzględniono wytyczne zawarte w Zaproszeniu a. Zaprojektowano dwa niezależne ciągi technologiczne b. Zastosowano urządzenie do mechanicznego odwodnienia osadu c. Obliczenia wykonano na podstawie wytycznych ATV 5

6 3. B I L A N S I L O Ś C I O W O J A K O Ś C I O W Y Ś C I E K Ó W 3.1. Z A Ł O Ż E N I A P R Z Y J Ę T E D O B I L A N S U Podstawą do opracowania stanowiły dane do bilansu ilościowego projektowanej oczyszczalni ścieków otrzymanych od Zamawiającego L.p. Rodzaj Aktualnie Docelowo 1. Ilość mieszkańców podłączonych do kanalizacji sanitarnej M M 2. Ilość mieszkańców obsługiwanych wozami asenizacyjnymi 340 M 500 M 3. Ilość ścieków dopływających z usług 20,5 m 3 /d 25 m 3 /d 4. Ilość ścieków dowożonych z usług 17 m 3 /d 25 m 3 /d 1. Przyjęto współczynnik ilości ścieków produkowanych przez mieszkańca równoważnego na podstawie rzeczywistych danych w wysokości ok. 95 l/mr d dla ścieków dopływających kanalizacją oraz wysokości 50 l/mr d dla ścieków dowożonych wozami asenizacyjnymi 2. Współczynnik nierównomierności dobowej k d = 1,3 3. Współczynnik nierównomierności godzinowej k h = 2,0 4. W bilansie ujęto również wody infiltracyjne w wysokości ok. 30 % dopływu ścieków bytowych tj. ok. Q inf = 420 m 3 /d. 5. Maksymalna dobowa ilość wód odpadowych (roztopy, ulewy) oszacowano na poziomie ok. Q opad,max = m 3 /d 6. Bilans jakościowy ścieków sanitarnych został opracowany na podstawie jednostkowych wskaźników zanieczyszczenia produkowanego przez mieszkańca Charakter ścieków Dopływające kanalizacją Dowożone CHZT [g/mrxd] 0,120 0,120 BZT5 [g/mrxd] 0,060 0,060 Zawiesina ogólna [g/mrxd] 0,065 0,070 Azot ogólny [g/mrxd] 0,011 0,010 Fosfor ogólny [g/mrxd] 0,0018 0, B I L A N S I L O Ś C I O W Y Ś C I E K Ó W Docelowy bilans ilościowy ścieków dopływających do oczyszczalni kształtuje się następująco: P o g o d a s u c h a Rodzaj ścieków dopływających do oczyszczalni Wartość Q s średnia dobowa ilość ścieków bytowych M 0,095 m 3 /M d = m 3 /d Q s,max maksymalna dobowa ilość ścieków sanitarnych 1, m 3 /d = m 3 /d Q h,max maksymalna godzinowa ilość ścieków sanitarnych 2,0 1, m 3 /d / 24 = 152,1 m 3 /h Q dow. średnia ilość ścieków dowożonych 500 M 0,05 m 3 /M d = 25 m 3 /d Q u średnia ilość ścieków dopływających z usług 25 m 3 /d Q u,dow średnia ilość ścieków dowożonych z usług 25 m 3 /d Q inf średnia ilość wód infiltracyjnych 30 % m 3 /d = 421 m 3 /d Projektowane parametry oczyszczalni ścieków Q dśr średnia dobowa ilość ścieków = m 3 /d Q dmax maksymalna dobowa ilość ścieków ,5 + 32,5 + 32, = m 3 /d 6

7 Q hmax maksymalna godzinowa ilość ścieków 152,1 + 1,4 +2,7 + 1,4 + 22,8 = 180 m 3 /h Q m miarodajny przepływ ścieków (p = 85 %) 2 80 m 3 /h = 160 m 3 /h P o g o d a d e s z c z o w a Rodzaj ścieków dopływających do oczyszczalni Wartość Q inf,max maksymalna ilość wód opadowych m 3 /d Q dmax,deszcz maksymalna dobowa ilość ścieków bytowych i wód opadowych = 4.700m 3 /d Q hmax.deszcz maksymalna godzinowa ilość = 260 m 3 /h Uwaga: Nadmiar ścieków w pogodzie deszczowej skierowany będzie do zbiornika retencyjnego, gdzie po ustaniu odpadów skierowany będzie do oczyszczenia biologicznego B I L A N S J A K O Ś C I O W Y Ś C I E K Ó W Bilans jakościowy ścieków dla pogody suchej kształtuje się następująco: Wskaźnik S t ę ż e n i e z a n i e c z y s z c z e ń Bytowe 1 Dowożone Usługi 2 dopływające Usługi 2 dowożone Ścieki surowe Qdśr [m 3 /d] 1825,3 25, CHZT [mg/dm 3 ] 971,7 2400,0 500,0 700,0 980,7 BZT5 [mg/dm 3 ] 485,8 1200,0 300,0 400,0 491,7 Zawiesina ogólna [mg/dm 3 ] 526,3 1400,0 300,0 400,0 533,2 Azot ogólny [mg/dm 3 ] 89,1 200,0 60,0 80,0 90,0 Fosfor ogólny [mg/dm 3 ] 13,0 30,0 10,0 12,0 13,1 Uwagi: 1. W bilansie ścieków bytowych ujęto ilość wód infiltracyjnych przedostających się do kanalizacji sanitarnej w wysokości ok. 30 % średniego dopływu ścieków bytowych. 2. Ścieki dowożone i dopływające z usług przed włączeniem do kanalizacji sanitarnej muszą być wstępnie podczyszczone w celu ochrony urządzeń kanalizacyjnych zgodnie z Rozp. Ministra Budownictwa z dnia r. w sprawie sposobu realizacji obowiązków dostawców ścieków przemysłowych oraz warunków wprowadzenia ścieków do urządzeń kanalizacyjnych (Dz.U. nr 136, poz. 964 z dnia r.) Wskaźnik Ł a d u n e k z a n i e c z y s z c z e ń Bytowe 1 Dowożone Usługi 2 dopływające Usługi 2 dowożone Ścieki surowe Qd [m 3 /d] 1825,3 25,0 25, CHZT [kg/d] 1773,6 60,0 12,5 17,5 1863,6 BZT5 [kg/d] 886,8 30,0 7,5 10,0 934,3 Zawiesina ogólna [kg/d] 960,7 35,0 7,5 10,0 1013,2 Azot ogólny [kg/d] 162,6 5,0 1,5 2,0 171,1 Fosfor ogólny [kg/d] 23,6 0,8 0,3 0,3 24,9 7

8 3.4. W Y D A J N O Ś Ć P R O J E K T O W A N E G O O B I E K T U Jak wynika z przedstawionego bilansu ilościowo jakościowego ścieków surowych, ekonomicznym docelowym rozwiązaniem jest budowa oczyszczalni ścieków z dwoma niezależnie pracującymi ciągami technologicznymi o wydajności: Średnia dobowa ilość ścieków: Q dśr = m 3 /d = m 3 /d Maksymalna dobowa ilość ścieków: Q dmax = m 3 /d = m 3 /d Maksymalny dopływ w czasie opadów Q dmax,max = = m 3 /d Uwaga: Nadmiar ścieków w pogodzie deszczowej skierowany będzie do zbiornika retencyjnego, gdzie po ustaniu odpadów skierowany będzie do oczyszczenia biologicznego. 4. W Y M A G A N Y S T O P I E Ń O C Z Y S Z C Z A N I A Rozwiązanie oczyszczalni ścieków zapewnia osiągnięcie efektów zgodnych z wymaganiami określonymi w Rozporządzeniu Ministra Ochrony Środowiska z dnia 28 stycznia 2009 r. zmieniające rozporządzenie w sprawie warunków, jakie należy spełnić przy wprowadzeniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U. Nr 27, poz. 169) dla RLM w zakresie oraz zgodnie z wymaganiami Dyrektywy Rady z dnia r. (91/271/EWG) oraz zgodnie z wymaganiami Zamawiającego. oczyszczalnia będzie osiągać wynik dla RLM powyżej 15 tys. Uwaga: Wskaźnik Ilość mieszkańców równoważnych, które obsługiwać będzie oczyszczalnia wynosi: RLM = 934,3 kgbzt 5 /d : 0,06 kg/mr d = ok RLM, Jednostka Maksymalne stężenie zanieczyszczeń w ściekach oczyszczonych Stężenie ścieków surowych Minimalny procent redukcji wg obliczeń % S ChZT go 2 /m ,7 87,3 S BZT5 go 2 /m ,7 94,9 S ZO g/m ,2 93,4 S Nog g/m ,0 83,3 S Pog g/m ,1 84,7 Stężenie azotu ogólnego w ściekach oczyszczonych dotyczy średniej rocznej wartości wskaźnika obliczonej dla próbek średnich dobowych pobranych w danych roku przy temperaturze w komorze biologicznej oczyszczalni nie niższej niż 12 C Stężenie fosforu ogólnego w ściekach oczyszczonych dotyczy średniej rocznej wartości wskaźnika 8

9 5. O P I S P R O C E S U T E C H N O L O G I C Z N E G O Oczyszczalnia ścieków po rozbudowie stanowić będzie zblokowany obiekt inżynieryjny, w celu ograniczenia powierzchni zabudowy. Zbiorniki technologiczne oczyszczalni ścieków takie jak zbiornik reaktora, wykonane z betonu odpornego na korozję. Ze względów hydraulicznych powinny są okrągłe, co obniża koszty eksploatacji obiektu. Reaktor biologiczny w bezpośredniej bliskości względem budynku technicznego i połączony kanałem technologicznym, w którym usytuowane są wszelkie rurociągi i instalacje technologiczne i służy również jako wejście do reaktora. Reaktor częściowo obsypany skarpą, która służy również do izolacji termicznej. Budynek technologiczny wykonany metodą tradycyjną z architekturą zbliżoną do architektury budynków istniejących w celu skomponowania obiektu. Wszelkie podstawowe urządzenia technologiczne wraz z armaturą technologiczną powinny usytuowane w obiektach zamkniętych w celu eliminacji oddziaływania oczyszczalni na środowisko. Podstawowe elementy oczyszczalnia ścieków: 1. Punkt zlewny ścieków dowożonych obj.4 - istniejący (adaptacja) Szybkozłącze do odbioru ścieków Pomiar parametrów chemicznych ścieków (np. odczyn) Pomiar ilości ścieków dowożonych Moduł rejestracyjny, wydruk danych 2. Zbiornik uśredniający ścieków dowożonych obj.5 - projektowany Układ napowietrzania / mieszania Porcjowe dozowanie ścieków 3. Wstępne podczyszczenie ścieków obj.sk - adaptacja Krata hakowa rzadka z praso-płuczką skratek 4. Pompownia ścieków obj.1 - modernizacja Stacja pomp zatapialnych ścieków 5. Mechaniczne podczyszczanie ścieków obj.2 - projektowane Sito skratkowe z praso-płuczką skratek Piaskownik poziomy z zintegrowanym przenośnikiem piasku 6. Blok biologicznego oczyszczania ścieków obj. 3A, 3B - projektowane Sześciu komorowy selektor beztlenowy / komora defosfatacji Komora denitryfikacji/nitryfikacji Osadniki wtórne pionowe separacja osadu od ścieków 7. Pomieszczenie dmuchaw obj. 2 - projektowane Stacja dmuchaw Układ dystrybucji powietrza 8. Stacja chemicznego strącania nadmiaru fosforu obj modernizacja Zbiornik magazynowy PIX Układ dozujący PIX 9. Studnia wody technologicznej obj. SWT - projektowany Dystrybutor odpływu 10. Komora pomiarowa ścieków oczyszczonych obj. Spo - projektowana Przepływomierz elektromagnetyczny Komora poboru próbek ścieków oczyszczonych 11. Zbiornik retencyjny wód deszczowych obj adaptacja Układ napowietrzania / mieszania Porcjowe dozowanie ścieków 9

10 Podstawowe elementy gospodarki osadowej: 12. Pompownia osadu obj.12 - modernizacja Stacja pomp zatapialnych ścieków 13. Zbiornik tlenowej stabilizacji osadu nadmiernego obj. 6 - adaptacja reaktora biologicznego Układ do grawitacyjnego zagęszczania osadu Układ napowietrzania 14. Stacja mechanicznego odwadniania osadu obj modernizacja lub wymiana Prasa taśmowa lub wirówka dekantacyjna Stacja przygotowania i dozowania flokulantu Mieszalni osadu odwodnionego i wapna Przenośnik śrubowy osadu odwodnionego 15. Stacja wapnowania osadu obj projektowana Silos wapna Przenośnik śrubowy wapna 16. Stanowisko magazynowe osadu odwodnionego obj projektowana Sterowanie procesem technologicznym - działanie oczyszczalni będzie całkowicie zautomatyzowane poprzez zastosowanie automatycznego sterowania pracą urządzeń. Stany alarmowe występujące na obiekcie przekazywane będą poprzez system SMS do eksploatatora obiektu. Oczyszczalnia wyposażona będzie w system wizualizacji procesu. 6. O B L I C Z E N I A T E C H N O L O G I C Z N E 6.1. M E C H A N I C Z N E P O D C Z Y S Z C Z E N I E Ś C I E K Ó W Wg danych literaturowych, podczyszczenie ścieków na sicie spowoduje ok. 90 % redukcję zanieczyszczeń w postaci części stałych, ok. 5 % zanieczyszczenia organicznego w postaci zawiesiny oraz ok. 5 % zanieczyszczenia w postaci BZT 5. Skratki będą odwadniane podawane do kontenera i wywożone na składowisko odpadów. Ilość skratek zatrzymanych na sicie (15 25 l/mr rok) wynosić będzie: Etap projektowany: ok. 800 dm 3 /dobę Ciężar skratek 900 kg/m 3 0,80 m 3 /d = 0,72 t/d 6.2. U S U W A N I E P I A S K U Do wstępnego usuwania piasku ze ścieków sanitarnych zaprojektowano piaskownik pionowy, wyposażony w instalację do napowietrzania. Piasek z piaskownika podawany będzie pompą do separatora piasku i następnie wywożony będzie do zagospodarowania. Ilość piasku (7,5 12,5 l/mr rok) zatrzymana w piaskowniku wynosić będzie: Etap projektowany: ok. 400 dm 3 /dobę Ciężar piasku kg/m 3 0,40 m 3 /d = 0,60 t/d 10

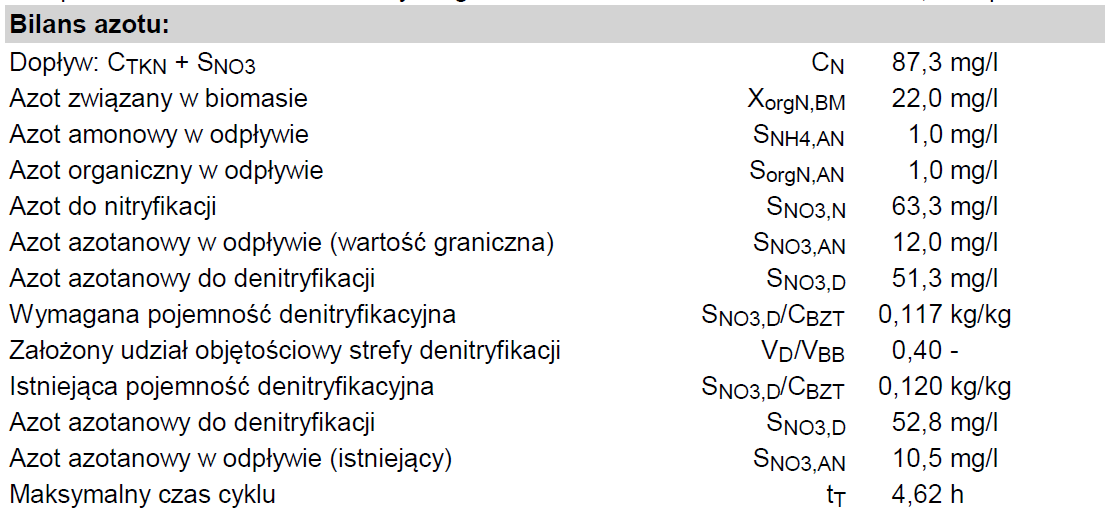

11 6.3. J A K O Ś Ć Ś C I E K Ó W W S T Ę P N I E P O D C Z Y S Z C Z O N Y C H Ścieki surowe Efektywność Podczyszczone CHZT [mg/dm 3 ] 980,7 10 % 880 BZT 5 [mg/dm 3 ] 491,7 10 % 440 Zawiesina ogólna [mg/dm 3 ] 533,2 10 % 480 Azot ogólny [mg/dm 3 ] 90,0 3 % 87,3 Fosfor ogólny [mg/dm 3 ] 13,1 3 % 12, O B L I C Z E N I A T E C H N O L O G I C Z N E R E A K T O R A B I O L O G I C Z N E GO Założenia: 1. Obliczenia wykonano dla jednego ciągu technologicznego o wydajności Q dśr = 950 m 3 /d 2. Zakłada się pełną nitryfikację w temperaturze T = 12 C, F = 1,072 (T-15) wspólnie z usuwaniem węgla organicznego. 3. Przyjęto stężenie osadu czynnego w reaktorze X c = 4,0 kg/m Ze względu na wymagania sanitarne, osad produkowany w reaktorze biologicznym będzie częściowo tlenowo stabilizowany, oraz przewidziano jego dodatkową stabilizacje w zbiorniku osadu nadmiernego. 5. Obliczenia wykonano metoda ATV 11

12 Z a p o t r z e b o w a n i e t l e n u i p o w i e t r z a d l a T = 2 0 º C Parametr Jednostka Wartość Wymagany transfer tlenu: (OC h ) kgo 2 /h 73,9 Wysokość czynna reaktora: H CZ m 5,5 12

13 Maksymalne zapotrzebowanie powietrza: m 3 /h 750 Parametr Jednostka Średnio Maksimum Zapotrzebowanie powietrza m 3 /h Zapotrzebowanie powietrza dla pomp powietrznych m 3 /h Całkowite zapotrzebowanie powietrza dla reaktora m 3 /h W y m a g a n a r e c y r k u l a c j a Przewiduje się recyrkulację zewnętrzną z osadnika wtórnego do komory selektora pompą powietrzną o wydajności maksymalnej R z = 200 % w stosunku do dopływu ścieków surowych, tj. ok. 40 m 3 /h. Wydajność pompy powietrznej wynosi w zakresie Q h = 4 szt m 3 /h O s a d n i k i w t ó r n e 13

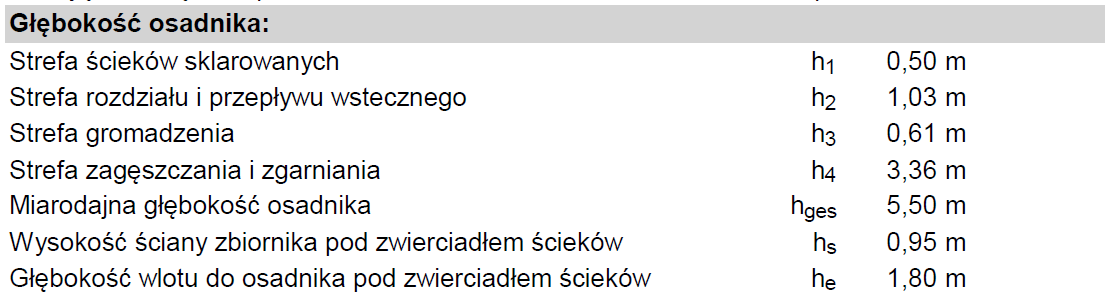

14 6.5. P A R A M E T R Y T E C H N O L O G I C Z N E B I O L O G I C Z N E G O S T O P N I A Ze względu na powyższe obliczenia, do biologicznego oczyszczania ścieków dobrano dwa reaktory o następujących parametrach technologicznych: Parametr Jednostka Wartość Całkowita pojemność komory osadu czynnego m pojemność komory defosfatacji / selektora m pojemność komory denitryfikacji/nitryfikacji m stosunek pojemności denitryfikacji komory V D /V C % pojemność osadnika wtórnego m = pojemność komory odpływowej ścieków oczyszczonych m C H E M I C Z N E S T R Ą C A N I E F O S F O R U - A W A R Y J N E Roztwór PIX-u - Fe 2 (SO 4 ) 3 jest używany w procesie usuwania fosforu w ściekach jako wspomaganie usuwania fosforu na drodze biologicznej tak, aby uzyskać stężenie fosforu ogólnego w ściekach oczyszczonych poniżej 2,0 mgp/dm 3. Ze wstępnych obliczeń wynika, iż nie będzie konieczne prowadzenie procesu strącania nadmiaru fosforu (przykład Łaziska Górne, wydajność obiektu m 3 /d) Nie mniej jednak o obliczeń założono zużycie PIX jak poniżej. Obliczenia zużycia PIX-u Awaryjne zużycie metalu 2 2,5 kg Fe /d = 5 kg Fe /d Dobowe zapotrzebowanie PIX ok. 45 kg/d = 30 dm 3 /d Minimalna pojemność magazynowa PIX (30 dni) 1.0 m O P I S S P O S O B U P R Z E R Ó B K I O S A D Ó W P r o d u k c j a o s a d u n a d m i e r n e g o i s t a b i l i z o w a n e g o Osad nadmierny odprowadzany bezie z komory zbiorczej reaktora do zbiornika magazynowego osadu, gdzie następuje jego zagęszczanie oraz dodatkowa tlenowa stabilizacja osadu. Wody nadosadowe odprowadzane będą przelewem grawitacyjnie do układu kanalizacji wewnętrznej a następnie do ciągu oczyszczania ścieków. Zgodnie z wytycznymi ATV dla tlenowej stabilizacji osadu wymagany wiek osadu można obliczyć wg. wzoru T osadu = 25 dni (12-T), z czego przy temperaturze 10 C wiek osadu dla stabilizacji wynosi 28,7 dnia. Poniżej przedstawiono obliczenia wg. ATV Produkcja osadu nadmiernego M N = kg sm /d = 872 kg sm /d Produkcja osadu do odwodnienia po stabilizacji M O = 700 kg sm /d Uwodnienie osadu zagęszczonego u = 98 % Objętość osadu po stabilizacji Q = 35 m 3 /d Minimalna pojemność zbiornika V min = (28,7 15,3) 35 m 3 /d = 469 m 3 Współczynnik napowietrzania komory I = 0,8 m 3 /m 3 h Maksymalne zapotrzebowanie powietrza Q P = 380 m 3 /h Pojemność robocza zbiornika stabilizacji osadu (wydzielona komora istniejącego reaktora o pojemności 500 m 3 ) umożliwia retencjonowanie osadu, w związku z czym następuje dodatkowa stabilizacja osadu nadmiernego. Całkowity wiek osadu produkowany na oczyszczalni wynosić będzie T c > 30 dni. 14

15 P r o d u k c j a o s a d u o d w o d n i o n e g o Osad odwodniany będzie na istniejącej prasie taśmowej po dokonaniu remontu lub innym urządzeniu (np. wirówka dekantacyjna, decyzja Inwestora)) i transportowany przenośnikiem do kontenera. Ilość osadu odwodnionego do wartości ok. 18 %. wynosić będzie : Etap projektowany: ok. 3,9 m 3 /dobę Z a p o t r z e b o w a n i e f l o k u l a n t u W celu uzyskania wysokiego stopnia odwodnienia osadu, dozowany będzie flokulant organiczny, którego przewidywana dawka wynosi ok. 7 g/kg sm Etap docelowy: ok. 5,0 kg/dobę Rzeczywista dawka ustalona będzie w trakcie rozruchu urządzenia do odwadniania osadu (na podstawie uzyskanego stopnia odwadniania osadu) P r o d u k c j a o s a d u d o z a g o s p o d a r o w a n i a W celu uzyskania higienizowanego osadu (wymagania inwestora) po odwodnieniu osadu dozowane będzie wapno w ilości ok. 0,2 0,4 kgcao/kg osadu w zależności od jakości uzyskiwanego produktu. Przyjęto ok. 0,3 kgcao/kg sm osadu, zużycie wapna wynosić będzie ok. 210 kg/dobę. Odwodnienie osadu po wapnowaniu wynosić będzie ponad 20 %. Ilość osadu po wapnowaniu wynosić będzie: Ilość osadu (0,3 kgcao/kg+0,096 Ca(OH) 2 /kg) 700 kg/d kg/d = 980 kg sm /d Ilość osadu odwodnionego: ok. 5 t/dobę Osad zagospodarowany przedzie przyrodniczo do nawożenia gleby, rekultywacji itp. zgodnie z Ustawa o odpadach (warunkiem badań bakteriologiczno-chemicznych). 7. O P I S R O Z W I Ą Z A Ń T E C H N O L O G I C Z N Y C H O C Z Y S Z C Z A N I A Ś C I E K Ó W W związku z powyższym bilansem, obliczeniami technologicznymi oraz wymaganiami technologiczno technicznymi zaprojektowano mechaniczno biologiczną oczyszczalnię ścieków działającą w oparciu o nitryfikująco - denitryfikujący osad czynny z wykorzystaniem metabolicznej selekcji i eliminacji bakterii nitkowanych z zastosowaniem procesu naprzemiennej denitryfikacji / nitryfikacji z dodatkową tlenową stabilizacją osadu nadmiernego. Uwaga: Wszystkie urządzenia technologiczne zastosowane w dokumentacji projektowej posiadają symbol oraz numer związany z miejscem zainstalowanego urządzenia oraz podłączenia do określonej szafki elektryczno sterowniczej. Poniżej opisano przykładowe urządzenie i opisem symbolów Symbol urządzenia technologicznego PS-1.01 PS pompa zatapialna ścieków 1 zasilana z szafki elektryczno sterowniczej RT urządzenie numer S T A C J A O D B I O R U Ś C I E K Ó W D O W O Ż O N Y C H - I S T N I E J Ą C A Na rurociągu grawitacyjnym odbierającym ścieki dowożone (z częstotliwością opróżniania szamb minimum raz na 1 miesiąc) zainstalowany będzie separator zanieczyszczeń stałych, którego zadaniem jest usunięcie skratek i ochrona instalacji technologicznej ciągu odbioru ścieków dowożonych. Stacja poprzez rejestrację i kontrolę zrzutów usprawnia przyjmowanie ścieków, zabezpieczając równocześnie oczyszczalnię przed zniszczeniem. Stacja pozwala na identyfikowanie dostawców przez wprowadzenie danych oraz uniemożliwia zrzut ścieków przez osoby nieuprawnione. Na rurociągu grawitacyjnym 15

16 ścieków dowożonych zainstalowany będzie elektromagnetyczny przepływomierz ścieków dowożonych. Odczyt wartości realizowany jest poprzez sterownik przemysłowy połączony z drukarką umożliwiającą wydruk danych. Wyposażenie stacji odbioru ścieków dowożonych Szybkozłącze do podłączenia wozu SZ-4.01 Zawór odcinający z siłownikiem ZE-4.01 Zestaw przepływomierza elektromagnetycznego PM-4.01 Dmuchawa rotacyjna DM-4.01 Wydajność 2 szt. Q h = 24 m 3 /h przy H = 3 m P 1 = 1,1 kw P 2 = 0,75 kw 7.2. Z B I O R N I K U Ś R E D N I A J Ą C Y Ś C I E K Ó W D O W O Ż O N Y C H - P R O J E K T O W A N Y Wykonany zostanie zbiornik retencyjny który przyjmować będzie ścieki dowożone dopływające grawitacyjnie z punktu zlewnego. W celu mieszania / napowietrzania zawartości zbiornika będzie on wyposażony w system napowietrzania (eliminacja ew. zapachów), z możliwością automatycznego sterowania pracą układu w cyklu czasowym. Zbiornik wyposażony będzie w pompę zatapialną w celu równomiernego podawania ścieków do ciągu oczyszczania. Zbiornik żelbetowy będzie zamknięty przykryciem żelbetowym. W celu minimalizacji odorów wydostających się ze zbiornika, powietrze będzie odprowadzone przez adsorber kanałowy z wypełnieniem węgiel aktywny. Parametry techniczne zbiornika 2 szt. Wymiary D H 3,0 m Maksymalna pojemność robocza V = 50 m 3 Wyposażenie technologiczne Układ dyfuzorów DR-4.01 DR-4.02 Efektywna długość napowietrzania Wykorzystanie tlenu Zalecane obciążenie powietrzem Pompa zatapialna ścieków dowożonych PS-4.01 Wydajność pompy Adsorber kanałowy FI-4.01 FI-4.02 Wypełnienie 2 kpl. L = 2 1,0 m χ = 20 go 2 /Nm 3 m gł Q N = 20 m 3 pow/h szt. Q h = 35 m 3 /h, H = 3,0 m P 1 = 1,1 kw P 2 = 0,75 kw 2 kpl. węgiel aktywny 7.3. W S T Ę P N E P O D C Z Y S Z C Z E N I E Ś C I E K Ó W - M O D E R N I Z A C J A Automatyczne usuwanie skratek odbywa się na kracie hakowej usytuowanej w istniejącej komorze żelbetowej. Skratki zatrzymanie na kracie będą automatycznie transportowane do kontenera skratek i wywożone na składowisko odpadów stałych. Krata wyposażona jest w pełną automatykę pracy. Wyposażenie technologiczne Krata hakowa KH-5.01 Szerokość s = 500 mm Wydajność Q hmax = 300 m 3 /h Prześwit e = 15 mm silnika P 1 = 0,3 kw 16

17 Praso-płuczka skratek PKH-5.01 Wydajność Q = 0,5-1,1 m 3 /h P 1 = 1,1 kw P 2 = 0,75 kw Doprowadzenie wody GW½ 7.4. P O M P O W N I A Ś C I E K Ó W S U R O W Y C H - M O D E R N I Z A C J A Ścieki pozbawione większych części stałych dopływają do istniejącej pompowni głównej. W pompowni zainstalowane są pompy, które podają ścieki do stacji mechanicznego podczyszczania ścieków i reaktorów biologicznych. Ze względu na zmianę parametrów pracy pomp, przewidujemy ich wymianę (decyzja o wymianie w trakcie opracowania dokumentacji, konieczne będą obliczenia hydrauliczne instalacji). Pompownia dodatkowo wyposażona będzie w pompę zatapialną podającą nadmiar wód opadowych do istniejącego zbiornika reaktora biologicznego. Parametry techniczne zbiornika Wymiary w planie L S = 6 m 4 m Wyposażenie technologiczne pompowni Pompa zatapialna ścieków PS-1.01 PS szt. Wydajność pompy Q h = 80 m 3 /h, H = 12 m; P 1 = 5,5 kw P 2 = 4,5 kw Pompa zatapialna ścieków PS-2.01 PS szt. Wydajność pompy Q h = 80 m 3 /h, H = 12 m; P 1 = 5,5 kw P 2 = 4,5 kw Pompa zatapialna ścieków nadmiarowych PS-8.03 PS szt. Wydajność pompy Q h = 80 m 3 /h, H = 12 m; P 1 = 5,5 kw P 2 = 4,5 kw Sonda hydrostatyczna SH S T A C J A M E C H A N I C Z N E G O P O D C Z Y S Z C Z A N I A Ś C I E K Ó W P R O J E K T O W A N A S i t o s k r a t k o w e Automatyczne usuwanie skratek odbywa się na sicie skratkowym, usytuowanym w budynku technologicznym. Sito wyposażone jest w pełną automatykę pracy. Wyposażenie technologiczne Sito skratkowe SI-1.01 SI szt. Wydajność Q h = 80 m 3 /h Prześwit e = 3 mm P 1 = 0,25 kw P 2 = 0,20 kw Węzeł armatury / Układ dystrybucji ścieków DN150 17

18 P r a s k a z p ł u k a n i e m s k r a t e k Skratki po przepłukaniu i sprasowaniu transportowane będą do kontenera na skratki usytuowanego w oddzielnym pomieszczeniu w celu eliminacji zapachów. Skratki będą wywożone na składowisko odpadów stałych. Wyposażenie technologiczne Praso-płuczka skratek PKH-6.01 PKH szt. Wydajność Q = 0,5-1,1 m 3 /h P 1 = 1,1 kw P 2 = 0,75 kw Doprowadzenie wody GW½ P i a s k o w n i k p o z i o m y z p r z e n o ś n i k i e m p i a s k u Następnie ścieki dopływają do piaskownika poziomego, którego zadaniem jest usunięcie piasku ze ścieków surowych. Wydzielony w nim piasek podawany jest do przenośnika śrubowego piasku a następnie wywożony do zagospodarowania. Wyposażenie technologiczne Piaskownik poziomy SP-6.01 SP Wydajność Q m = dm 3 /s Długość / Szerokość L /S = mm / mm Przenośniki piasku 2 szt. P 1 = 2 0,37 kw P 2 = 2 0,25 kw Przenośnik śrubowy piasku SL-6.01 SL szt. P 1 = 1,5 kw P 2 = 1,1 kw U k ł a d w o d y t e c h n o l o g i c z n e j W celu płukania skratek i piasku zastosowano układ wody technologicznej ścieki oczyszczone, co obniży koszty eksploatacji obiektu. Wyposażenie technologiczne Zestaw hydroforowy z pompą zasilającą HF-6.01 Wydajność układu Q = 1,6 m 3 /h, p = 4 bar P 1 = 0,73 kw P 2 = 0,5 kw Pojemność zbiornika V = 200 dm 3 Układ filtrów wody technologicznej FW-6.01 Układ filtrów z zaworami odcinającymi 2 szt. Prześwit e = 0,2 mm Układ płukania skratek Zawory elektromagnetyczne ZM-6.01 ZM-6.04 Układ płukania piasku Zawory elektromagnetyczne ZM-6.05 ZM szt. 2 szt B I O L O G I C Z N E O C Z Y S Z C Z A N I E Ś C I E K Ó W P R O J E K T O W A N E Do biologicznego oczyszczania ścieków zaprojektowano dwa ciągi technologiczne w celu zapewnienia pracy obiektu w czasie remontów. W reaktorze prowadzone będą następujące jednostkowe procesy fizycznochemiczne oraz biologiczne: Pełne biologiczne oczyszczanie ścieków metodą osadu czynnego - usuwanie związków węgla organicznego 18

19 Usuwanie azotu - proces naprzemiennej nitryfikacji oraz denitryfikacji Usuwanie fosforu biologiczne usuwanie fosforu w procesie selektorów Sedymentacja - separacja ścieków oczyszczonych od osadu czynnego Reaktor biologiczny osadu czynnego stanowi jeden zbiornik okrągły żelbetowy, z wydzieloną komorą denitryfikacji/nitryfikacji stanowiącą w planie zewnętrzny pierścień okrągłej komory reaktora, w której usytuowany będzie selektor metaboliczny komora defosfatacji. W okrągłej komorze reaktora usytuowane będzie urządzenie do separacji osadu od ścieków zespół osadników wtórnych. Nominalna przepustowość jednego reaktora wynosi Q dśr = 950 m 3 /dobę. Reaktor zapewnia prawidłową pracę w granicach Q = m 3 /dobę. W skład bioreaktora wchodzą następujące jednostki technologiczne: A. Selektor beztlenowy / komora defosfatacji SE-01 SE-06 B. Komora denitryfikacji/nitryfikacji KD/KN C. Osadniki wtórny OW-01 OW-03 Parametry techniczne zbiornika reaktora + Pojemność czynna V cz = m 3 Wysokość czynna H cz = 5,5 m Średnica wewnętrzna D w = 22 m S e l e k t o r b e z t l e n o w y Reaktor posiada połączone szeregowo komory selektora metabolicznego SE-01 SE-06, do których kierowane są ścieki oraz osad recyrkulowany. Pełni on funkcję zapobiegania rozrostowi bakterii nitkowatych powodujących pęcznienie osadu oraz funkcje biologicznej defosfatacji. Brak pęcznienia osadu zapewnia prawidłowa prace osadnika wtórnego reaktora a w konsekwencji prawidłową prace całego reaktora W celu utrzymania osadu czynnego w zawieszeniu, mieszanie komory zabezpieczone jest przez systemem mieszania hydraulicznego wspomaganego układem napowietrzanie-mieszanie sprężonym powietrzem BT-flowmix lub równoważne, tak aby w komorach selektora zapobiec zaleganiu osadu i utrzymywać warunki beztlenowe (brak mechanicznych urządzeń mieszających). Do selektorów przewiduje się tylko recyrkulację zewnętrzną osadu z osadników wtórnych. Parametry inżynierskie komory selektora + Ilość komór 6 szt. Pojemność robocza komór V = 115 m 3 Wyposażenie selektora SE-01 SE-06 Układ dystrybucji powietrza UD-02/3 system BT-flowmix Wydajność układu Układ dyfuzorów DR-01 DR-12 Efektywna długość napowietrzania + Q = 120 m 3 /h, p = 1 bar 12 szt. L = 1,0 m K o m o r a n i t r y f i k a c j i / d e n i t r y f i k a c j i r e a k t o r a Następnie ścieki dopływają do komory denitryfikacji/nitryfikacji, umożliwiającej prowadzenie wszelkich procesów technologicznych, bez konieczności wydzielania poszczególnych komór denitryfikacji i nitryfikacji. Rozwiązanie techniczne komory denitryfikacji/nitryfikacji połączone ze sterowaniem BT-autoeco lub równoważne umożliwia płyną regulację stosunku zmiennie wymaganej pojemności denitryfikacji i nitryfikacji w zakresie wartości 0,1 0,5 a co za tym idzie dostosowanie parametrów technologicznych pracy reaktora do aktualnego składu ścieków surowych oraz wymagań odnośnie jakości ścieków oczyszczonych (regulacja pojemności denitryfikacyjnej reaktora). Zmiennie wymagana pojemność denitryfikacji reaktora realizowana jest przy pomocy rozwiązania technicznego układu napowietrzanie-mieszanie. W reaktorze zastosowano układ napowietrzanie-mieszanie BT-airmix lub równoważny składający się z dwóch niezależnych pierścieni dyfuzorów membranowych płytowych krótkich i długich, rozmieszczonych na dnie okrągłego reaktora 19

20 biologicznego, niezależnego pierścienia dystrybucji powietrza zasilającego dyfuzory krótkie, oraz niezależnego pierścienia dystrybucji powietrza zasilającego dyfuzory długie, które to pierścienie dystrybucji powietrza umieszczone są w centralnej części reaktora. W układzie napowietrzanie-mieszanie znajduje się również główny pierścień zasilający, z zestawem zaworów regulacyjnych znajdujący się w pomieszczeniu dmuchaw. W fazie niedotlenionej pracy reaktora, prowadzony jest proces denitryfikacji, tj. zachodzi proces redukcji azotu azotanowego zawartego w całej objętości komory. W fazie tlenowej intensywnego napowietrzania, prowadzony jest proces nitryfikacji oraz usuwania ładunku zanieczyszczenia organicznego. Komora denitryfikacji/nitryfikacji napowietrzana jest przy pomocy dyfuzorów membranowych płytowych, wykonanych z materiału elastomer silikon, co umożliwia przeczyszczenie mikro otworków od zarostów i osadu w czasie eksploatacji roztworem kwasu octowego. System nacinania membrany skonstruowany jest tak, że zapobiega zatykaniu dyfuzora w przypadku braku powietrza (rodzaj zaworu zwrotnego), co pozwoli na stosowaniu układu napowietrzania bez konieczności stosowania systemu odwodnieniowego. Dyfuzor jest płaskiej konstrukcji, mocowany bezpośrednio do dna, co pozwala na pełne wykorzystanie wysokości czynnej i zapobiega osadzaniu się osadu na dnie komory. Uszkodzony dyfuzor posiada możliwość naprawy poprzez sklejenie uszkodzenia. Wszystkie dyfuzory zasilane oddzielnymi rurociągiem powietrza z własnym zaworem odcinającym i możliwością kontroli i regulacji doprowadzonego powietrza, co umożliwia stworzenie dużej ilości indywidualnych sekcji napowietrzania. W razie awarii dyfuzora istnieje możliwość odłączenia z pracy bez konieczności wyłączenia następnych. Takie rozwiązanie układu dystrybucji powietrza obniży prawdopodobieństwo awarii reaktora. Stosowanie układu napowietrzania / mieszania oraz systemu sterowania umożliwia odzyskanie części tlenu zużytego do nitryfikacji azotu, co w konsekwencji prowadzi do ograniczenia zużycia energii elektrycznej na oczyszczalni ścieków. Do wprowadzenia tlenu do cieci zastosowano płyty napowietrzające. Powietrze do układu dostarczać będą dmuchawy rotacyjne. Wyposażenie komory reaktora Układ dystrybucji powietrza UD-02/1 - system BT-airmix Wydajność układu Układ dyfuzorów DP-01 DP-36 Materiał Układ dystrybucji powietrza UD-02/2 - system BT-airmix Wydajność układu Układ dyfuzorów DP-37 DP-54 Materiał Zestaw tlenomierza SO-01 z przetwornikiem Zestaw do pomiaru azotu z przetwornikiem SNH/NO-01 Mieszadło zatapialne MI-01 MI-02 + Q = m 3 /h, p = 1 bar 33 szt. + 3 szt. PUR Q = 710 m 3 /h, p = 1 bar 18 szt. + 3 szt. PUR 2 szt. P 1 = 5,5 kw P 2 = 3,7 kw O s a d n i k i w t ó r n e r e a k t o r a W celu separacji osadu czynnego od ścieków oczyszczonych, mieszanina osadu czynnego i ścieków dopływać będzie do pionowych osadników wtórnych OW-01 OW-03 usytuowanych w reaktorze, co częściowo eliminuje ewentualne hydrauliczne przeciążenie osadnika. Każdy osadnik wyposażony jest w strefę przepływu laminarnego, co powoduje odgazowanie i flokulacje osadu poddanego sedymentacji. W osadniku zainstalowana jest pompa powietrzna MA-01 - recyrkulacja zewnętrzna zawracająca zagęszczony osad czynny do komory selektora, powodująca równoczesne napowietrzanie cieci transportowanej oraz instalacja technologiczna odprowadzająca osad nadmierny do zagospodarowania MA-02. Zainstalowany jest pionowy okrągły osadnik wtórny wykonany z tworzywa sztucznego (żywica poliestrowa wzmocniona włóknem szklanym). Rura centralna osadnika podwieszona jest do szyn biegnących w poprzek osadnika. W projekcie zastosowano układ BT-flow lub równoważny składający się z zatopionego koryta odprowadzającego ścieki oczyszczone, koryta odprowadzającego zanieczyszczenia pływające po powierzchni osadnika wtórnego, oraz komory regulacji poziomu ścieków w osadniku wtórnym umieszczonej w centrum reaktora. Koryto odprowadzające ścieki z osadnika umieszczone jest od 10 do 20 cm poniżej poziomu osadu czynnego. 20

21 Komora regulacji poziomu ścieków w osadnikach wtórnych ma kształt ustawionego pionowo cylindra z wbudowaną centralnie rurą regulującą poziom ścieków. Ścieki odprowadzane z osadnika wtórnego odprowadzane są do zewnętrznego pierścienia komory regulacji poziomu ścieków, z którego następnie przelewają się do wewnątrz rury o regulowanej wysokości i następnie poza reaktor osadu czynnego. Osadnik wtórny wyposażony w pompę powietrzną zawracającą osad do komory zbiorczej a następnie do selektora, powodującą równoczesne napowietrzanie osadu zawracanego z możliwością ustawienia wydajności pompy. Ściany osadnika wtórnego składają się z płyt modułowych wykonanych z żywicy poliestrowej wzmocnionej włóknem szklanym, pogrubionych na kołnierzach i zabezpieczonych warstwą Żelkotu i Topkotu. Łączenie modułów poprzez uszczelkę odporną na działanie agresywnego środowiska bakteryjnego i skręcenie śrubami ze stali nierdzewnej o powiększonych podkładkach. Parametry technologiczne osadnika wtórnego + Lejek stożkowy osadnika wtórnego OW-01 OW-04 4 szt. Średnica czynna osadnika D = 5,7 m Powierzchnia czynna A = 25,5 m 2 Wysokość robocza H = 5,5 m Wymagania materiałowe: Laminat PS Żywica konstrukcyjna M105TB Powłoka zewnętrzna żelkot GN Bariera wewnętrzna MP + TI Pompa recyrkulacji zewnętrznej osadu MA-01 3 szt. Wydajność pompy Q h = 0-30 m 3 /h Układ odprowadzania osadu nadmiernego MA-02 Zasuwa z napędem elektrycznym ZM-02 Układ odprowadzenia części pływających MA-03 3 kpl. Wydajność układu Q h = 0-30 m 3 /h Wysokość podnoszenia p = 0,1 bar Średnica/Materiał F110/ stal /PEHD Komora zbiorcza i rozdziału osadu KZ-01 Wydajność przepływu Q h = 3 30 m 3 /h K o n s t r u k c j a n o ś n a i n s t a l a c j i t e c h n o l o g i c z n e j r e a k t o r a Wszelkie urządzenia technologiczne i instalację zamocowane są na wspólnej konstrukcji stalowej ocynkowanej ogniowo, która służy do mocowania instalacji technologicznej, osadnika wtórnego i wyposażenia technologicznego i powinny być montowane jednocześnie. Równocześnie konstrukcja służy jako pomost dla obsługi obiektu P r z y k r y c i e r e a k t o r a - o p c j a Zbiornik reaktora przykryty może być lekkim przykryciem modułowym służącym również do zapobiegania rozprzestrzeniania się aerozoli, wykonanym z żywicy poliestrowej wzmocnionej włóknem szklanym i elementem przekładkowym. Profil modułu pokrycia gwarantuje odpowiednią sztywność. Parametry techniczne przykrycia Elementy przykrycia TE-31 komplet Średnica wewnętrzna Ilość elementów + D w = 22 m i = 24 szt S T A C J A D M U C H A W - P R O J E K T O W A N A Sprężone powietrze do systemu napowietrzania reaktora biologicznego dostarczają dmuchawy rotacyjne charakteryzujące. Dmuchawy rotacyjne zamocowane są na wspólnej konstrukcji stalowej ocynkowanej ogniowo, 21

22 równocześnie spełniającej funkcję układu dystrybucji powietrza oraz chłodzenia powietrza sprężonego. Układ ten wyposażony jest w króciec do podłączenia zasilania pomp powietrznych, układu napowietrzania selektorów beztlenowych oraz automatycznego odprowadzenia skroplin. Reaktory biologiczne wyposażone będą w system sterowania praca obiektu BT-autoeco lub inny równoważny umożliwiającym prostą i ekonomiczną obsługę i eksploatację. Sterowanie pracą dmuchaw odbywa się w zależności od wymaganego stężenia tlenu w komorze denitryfikacji/nitryfikacji reaktora mierzonej przy pomocy sondy tlenowej SO-01 oraz programu sterownika, przy pomocy wartości progowych tlenu O1, i O2 oraz czas cyklu pracy reaktora, Tryb 1 niski poziom tlenu i Tryb 2 wysoki poziom tlenu. Warunki tlenowe w poszczególnych trybach uzależnione są od składu ścieków dopływających do komory reaktora biologicznego. Czas pracy poszczególnych dmuchaw, częstotliwość włączania oraz szybkość reakcji na zmiany w systemie sterowane realizowane są przez program sterowników przemysłowych z wyświetlaczem LCD. System sterowania procesu optymalizuje czas pracy dmuchaw w celu równomiernego ich zużycia. Zastosowanie układu napowietrzanie / mieszanie i sterownia jego pracą pozwala na prowadzenie procesu denitryfikacji / nitryfikacji i utrzymania w komorze warunków nie dotlenionych bez stosowania mieszadeł zatapialnych. W przypadku przekroczenia stężenia azotanów (których wartość progowa N2 ustalona w trakcie rozruchu) w ściekach oczyszczonych mierzonych sondą SNH/NO-01, w czasie prowadzenia procesu denitryfikacji (Tryb 1) następuje blokada dmuchaw (praca tylko jednej dmuchawy zabezpieczającej recyrkulację osadu), co pozwoli obniżyć trzymywane stężenie tlenu O1 dla procesu denitryfikacji poniżej zadanej wartości. Spadek stężenia tlenu w reaktorze do poziomu 0,1 mgo 2 /dm 3, zwiększy prędkość procesu denitryfikacji, co pozwoli obniżyć wartości stężenia azotu w ściekach oczyszczonych. Po uzyskaniu wymaganego stężenia azotanów N1, proces denitryfikacji jest wyłączony i następuję proces nitryfikacji kontrolowany stężeniem azotu amonowego w reaktorze prowadzony jest w Trybie 2. Wyposażenie technologiczne + Układ dystrybucji powietrza UD-01 systemu nap./mieszanie Wydajność przy p = 0,7 bar Q P = m 3 pow/h Układ doprowadzenia powietrza do dmuchaw UD-01.1 Wydajność układu Q P = m 3 /h Dmuchawa rotacyjna DM-01 DM-03 3 szt. Wydajność dmuchawy przy p = 0,7 bar Q P = 470 m 3 pow/h Moc silnika P 1 = 15 kw P 2 = 13,2 kw Hałas z obudową dźwiękochłonną Lo < 73 db Dmuchawa rotacyjna DM-04 Wydajność dmuchawy przy p = 0,7 bar Q P = 76 m 3 pow/h Moc silnika P 1 = 4,0 kw P 2 = 3,1 kw Obudowa dźwiękochłonna Lo < 70 db Dmuchawy winny zapewniać możliwość dostarczania do ciągu technologicznego ilości powietrza w zakresie Q P = 470 m 3 /h m 3 /h, co umożliwia w miarę dokładne sterowanie procesem technologicznym oczyszczania ścieków, z równoczesną minimalizacją zużycia energii elektrycznej C H E M I C Z N E S T R Ą C A N I E N A D M I A R U F O S F O R U - A W A R Y J N E P o m i a r f o s f o r u W celu kontroli stężenia fosforanów w ściekach oczyszczonych zainstalowany będzie zestaw do pomiaru stężenia fosforu w postaci fosforanów. Ścieki pobierane będą wężem ssącym podgrzewanym z rurociągu przez przepływomierzem elektromagnetycznym. Odczyt wartości na wyświetlaczu graficznym. Sygnał sterowniczy doprowadzony będzie w szafki sterującej pracą pomp dozującej Wyposażenie technologiczne: 22 Zestaw do pomiaru fosforanów z przetwornikiem SP-01 Zakres pomiaru z = 0,05 15 mg P-PO 4 /dm 3
