Sondowania statyczne CPTU Sprzęt, interpretacja, jakość

Transkrypt

1 Sondowania statyczne CPTU Sprzęt, interpretacja, jakość dr inż. Bartłomiej Czado BAARS Geotechnical Measures Państwowa Wyższa Szkoła Zawodowa w Krośnie, Zakład Budownictwa 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

2 Sondowanie CPTU Podstawy w pigułce 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

3 Stożek sondy statycznej CPTU przygotowany do pracy (fot. B. Czado) Badanie CPT polega na wciskaniu sondy stożkowej pionowo w grunt za pomocą kolumny żerdzi. Sonda [ ] powinna być wciskana w grunt ze stałą prędkością zagłębiania. [PN-EN ]. Prędkość ta wynosi 20±5 mm/s. 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

4 tuleja cierna filtr porowaty końcówka stożkowa Podczas badania należy pomierzyć opór zagłębiania stożka (q c ), jak również, w miarę możliwości, tarcie na tulei ciernej (f s ).[PN-EN ] W badaniu tzw. piezostożkiem(cptu) mierzy się także ciśnienie porowe (u 2 ). 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

5 mierzone parametry: opór pod stożkiem, opór tarcia na tulei ciernej, ciśnienie porowe wyliczony parametr dodatkowy: współczynnik tarcia = / [%] Wyniki badania CPTU przedstawia się na ogół w formie wykresów mierzonych parametrów w funkcji głębokości. 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

6 Badania CPT w normach PN-EN Eurokod 7 Projektowanie geotechniczne Część 2: Rozpoznanie i badanie podłoża gruntowego Rozdział 4 Badania polowe gruntów i skał 4.3 Badania statyczną sondą stożkową bez pomiaru (CPT CPT) i z pomiarem (CPTU CPTU) ciśnienia wody w porach 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

7 Badania CPT w normach ISO :2012 Geotechnical investigation and testing Field testing Part 1: Electrical coneand piezocone penetration tests. W normie zawarto szczegółowe wymogi dotyczące sprzętu do badań, procedur wykonawczych, raportowania wyników dla badań stożkami elektrycznymi CPT i piezostożkamicptu jako elementu rozpoznania podłoża gruntowego zgodnie z normą Eurokod kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

8 Badania CPT w normach ASTM D Standard Test Method for Electrobnic Friction Cone oneand Piezocone Penetration Testingof Soils. W normie zawarto m.in. szczegółowe wymogi odnośnie konstrukcji stożka o powierzchni przekroju 15 cm kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

9 Stosowalność wybranych metod wg Eurokodu 7 Informacje i parametry Metody badań polowych rodzaj gruntu CPTU PMT DMT Możliwe do otrzymania wyniki DPL /M DPH /M DPH /SH C2 F2 C3 F3 C2 F2 C3 F3 C3 F3 - PLT granice warstw C1 F1 C3 F3 C2 F1 C1 F2 C1 F2 - poziom z.w.g. ciśnienie porowe C C2 F2 F gęstość C2 F2 - C2 F2 C2 C2 - wytrzymałość na ścinanie C2 F1 C1 F1 C2 F1 C2 F3 C2 F3 C1 F1 ściśliwość C1 F2 C1 F1 C2 F1 C2 F2 C2 F2 C1 F1 wodoprzepuszczalność C3 F2 F możliwość uzyskania: 1 wysoka, 2 średnia, 3 niska; w gruntach: C gruboziarnistych, F drobnoziarnistych 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

10 Sprzęt do badań CPT 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

11 Producenci sprzętu CPTU 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

12 Sprzęt do badań CPT Stożki 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

13 Stożek mechaniczny CPT Stożek Begemann a(pierwsza publikacja wyników badań rok 1953) tuleja cierna stożek Główne cechy stożka: Średnica: 36 mm Powierzchnia: 10 cm² Kąt wierzchołkowy: 60 Powierzchnia boczna tulei ciernej: 150 cm² 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

14 położenie tulei ciernej Stożki sondy statycznej elektryczny CPTU (z lewej) oraz mechaniczny CPTM tzw. stożek Begemanna(z prawej) 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

15 Porównanie wyników badań CPTM i CPTE stożek elektryczny (linie ciągłe) stożek mechaniczny (znaczniki) Badania zostały wykonane: tego samego dnia, w odległości 1 m od siebie, tym samym urządzeniem wciskającym Stożki mechaniczne Begemanna (CPTM) powinny zostać całkowicie wycofane z użycia! Warsztaty Geologii Inżynierskiej Kraków

16 Stożki sondy statycznej CPTU o powierzchni przekroju 10 cm 2 oraz 15 cm 2 (fot. B. Czado) Standardowym rozmiarem stożka jest stożek o średnicy 36 mm (powierzchnia przekroju 10 cm 2 ), jednak w praktyce często lepiej sprawdza się stożek większy, o średnicy 44 mm (15 cm 2 ) 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

17 Typowe rozwiązania konstrukcji stożka [ISO ] 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

18 Dodatkowa sekcja do badań sejsmicznych S-CPT oraz stożek CPTU o powierzchni 15 cm2 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

19 Inne typy stożków od góry: sejsmiczny, conductivity, videocone, CPTU 15 i 10 cm2, dylatometr 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

20 Sprzęt do badań CPT Urządzenia do wciskania 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

21 Lekkie urządzenia wciskające Urządzenia bez własnego napędu, wymagają kotwienia, można stosować wewnątrz budynków 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

22 PaganiTG (Politechnika Krakowska) Masa własna około 1t, dostępna teoretycznie siła wcisku 150kN, wymaga kotwienia (2 świdry) 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

23 Gouda GRIFFIN Masa własna około 3t, dostępna teoretycznie siła wcisku 200kN, wymaga kotwienia (cztery kotwy talerzowe) 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

24 CPT Truck firmy BAARS Masa własna 22t, zawsze dostępna siła wcisku 200kN, bez konieczności kotwienia w gruncie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

25 CPT Truck firmy BAARS Masa własna 22t, zawsze dostępna siła wcisku 200kN, bez konieczności kotwienia w gruncie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

26 CPT Truck firmy BAARS Masa własna 22t, zawsze dostępna siła wcisku 200kN, bez konieczności kotwienia w gruncie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

27 CPT Truck firmy BAARS Końcówka stożkowa sondy statycznej (CPTU) wprowadzana poprzez podwozie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

28 CPT Truck firmy BAARS Układ hydrauliczny do wciskania przewodu - wnętrze pojazdu 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

29 Crawler-Truck CPT Masa własna 20 t, zawsze dostępna siła wcisku 180kN, bez konieczności kotwienia w gruncie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

30 Gouda CPT Crawler Masa własna 21 t, zawsze dostępna siła wcisku 200kN, bez konieczności kotwienia w gruncie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

31 Gouda CPT Crawler konieczność transportu na lawecie 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

32 Gouda CPT Crawler wnętrze 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

33 Od czego zależy jakość badań CPTU? 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

34 Wymogi normowe Sprzęt do nadań CPT/CPTU powinien spełniać wymogi norm: ISO :2013 Geotechnical investigation and testing Field testing Part 1: Electrical coneand piezocone penetration tests. PN-EN ISO Systemy zarządzania pomiarami Wymagania dotyczące procesów pomiarowych i wyposażenia pomiarowego Specyfikacja ISSMGE International Reference Test Procedure for Cone Penetration Test (CPT) and the Cone Penetration Test with pore pressure (CPTU). Rotterdam, kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

35 Wymogi co do stożka Wymogi co do konstrukcji stożka sondy CPTU dotyczą m.in.: tolerancji wymiarowych, szorstkości powierzchni stożka i tulei ciernej, przepuszczalności filtrów porowych, dokładności czujników i systemów pomiarowych, itd. 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

36 Kalibracja układu pomiarowego Kalibracja stożków powinna następować nie rzadziej niż: co 6 miesięcy, według normy ISO , nawet co 3 miesiące, według specyfikacji ISSMGE co każde 1000 mbwykonanych badań, według standardów przyjętych przez renomowane firmy zachodnie oraz BAARS Kalibracja systemu akwizycji danych nie rzadziej niż raz w roku! Wymiana i saturacja filtra porowego CPTU przed każdym badaniem! 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

37 Certyfikat kalibracji stożek CPTU o przekroju 15 cm 2 Warsztaty Geologii Inżynierskiej Kraków

38 Certyfikat kalibracji stożek CPTU o przekroju 10 cm 2 Warsztaty Geologii Inżynierskiej Kraków

39 Certyfikat kalibracji system akwizycji danych Warsztaty Geologii Inżynierskiej Kraków

40 Interpretacja wyników badań CPTU 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

41 Wyniki badania CPTU mierzone parametry: opór pod stożkiem, opór tarcia na tulei ciernej, ciśnienie porowe wyliczony: współczynnik tarcia 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

42 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

43 Określanie parametrów stanu gruntu wg PN-B Zależność korelacyjna stopnia zagęszczenia I D od oporu pod stożkiem q c (Filipowicz, 1995; PN-B-04452, 2002) Zależność korelacyjna stopnia plastyczności I L od oporu pod stożkiem q c (PN-B-04452, 2002) 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

44 Parametry wytrzymałościowe Dla gruntów niespoistych(gruboziarnistych) wyznacza się wartość kąta tarcia wewnętrznego φ na podstawie zależności wg DIN 4094:1990: φ= ,5 log(q c ) Dla gruntów spoistych(drobnoziarnistych) wyznacza się wartość wytrzymałości na ścinanie w warunkach bez odpływu s u z zależności wg Lunneet al.: gdzie: q c σ vo N k s u = (q c σ vo )/N k -pomierzony opór na stożku, Pa -pionowe naprężenie całkowite geostatyczne, Pa -współczynnik empiryczny zależny od wskaźnika plastyczności gruntu, przyjmowany zgodnie z propozycją SGI. 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

45 Badanie sejsmiczne typu S-CPTU Metodyka badania Warsztaty Geologii Inżynierskiej Kraków

46 Badanie sejsmiczne typu S-DMT Metodyka badania Warsztaty Geologii Inżynierskiej Kraków

47 Wyniki badania sejsmicznego typu S-CPTU Przebiegi czasowe przyspieszeń (w trzech kierunkach) oraz sygnał wzbudzenia (tzw. trigger) Warsztaty Geologii Inżynierskiej Kraków

48 Parametry wytrzymałościowe Na podstawie pomierzonych czasów propagacji fali poprzecznej wyznacza się jej prędkość v s. Na tej podstawie wylicza się wartość modułu ścinania G 0 z zależności: G 0 = ρv s 2 Wyznaczając prędkość propagacji fali podłużnej v p można określić wartość wpółczynnikapoissona z relacji pomiędzy obiema prędkościami zapisanej wzorem: v p /v s = [2(1 ν)/(1 2ν)] 1/2 Moduł odkształcenia (dynamiczny) można następnie wyznaczyć z zależności: E 0 = 2G 0 (1+ν) gdzie: ν- współczynnik Poissona ρ-gęstość objętościowa gruntu (dane z wierceń lub interpretacji badania CPT), g/cm 3 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

49 Raportowanie wyników badań 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

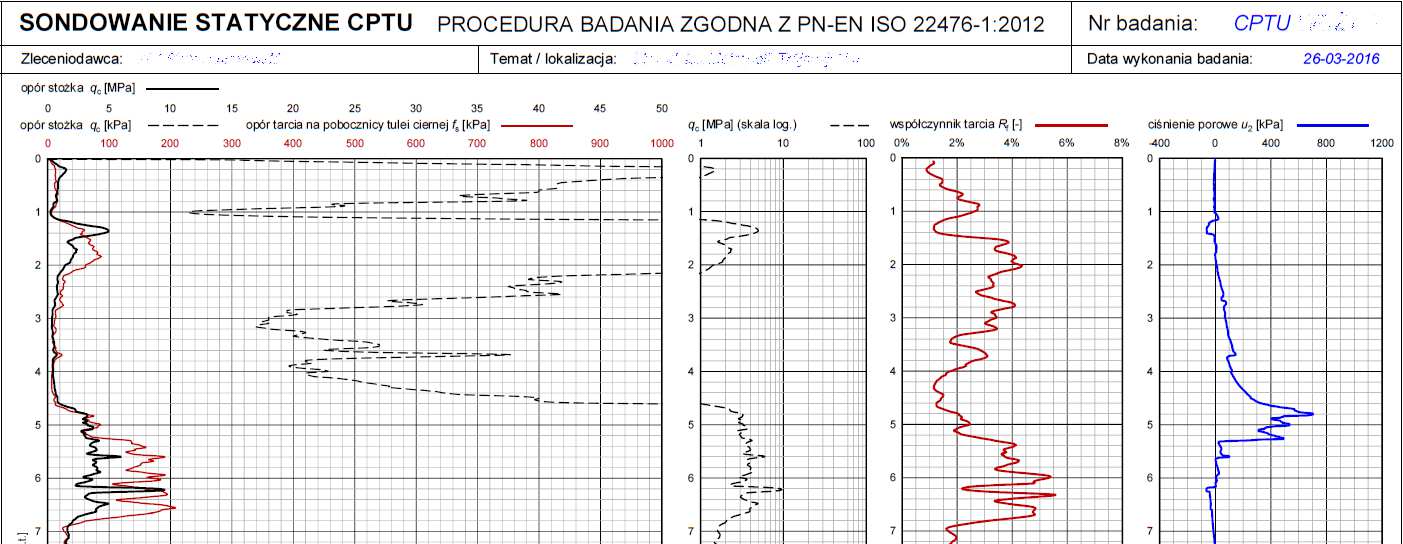

50 Wyniki badania CPTU mierzone parametry: opór pod stożkiem, opór tarcia na tulei ciernej, ciśnienie porowe wyliczony: współczynnik tarcia 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

51 Interpretacja wyników badania CPTU wyniki w formie tabelarycznej parametry zestawione dla wydzielonych warstw geotechnicznych, w koordynacji z wierceniami i innymi badaniami 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

52 Interpretacja wyników badania CPTU wyinterpretowane: profil podłoża, parametry stanu, parametry wytrzymałościowe, 15 kwietnia 2016 Warsztaty Geologii Inżynierskiej Kraków

53 Wyniki badania sejsmicznego typu S-CPTU przykład raportu z badań Mierzone wielkości: prędkość propagacji fali poprzecznej i podłużnej Uzyskiwane parametry: współczynnik Poissona, moduł ścinania moduł odkształcenia Dodatkowo standardowy zestaw danych jak dla badania CPTU Warsztaty Geologii Inżynierskiej Kraków
