2 Dlaczego wg standardów GS1? Żaden magazyn nie działa w oderwaniu od otoczenia. Materiały są do niego dostarczane z zewnątrz i są z niego ekspediowane na zewnątrz. Zachodzi zatem konieczność jednolitego w skali międzynarodowej identyfikowania opakowań z towarami przemieszczanymi w łańcuchach GLN (Global Location Number) globalny numer lokalizacyjny GTIN (Global Trade Item Number) globalny numer dostaw: identyfikujący jednostkę handlową SSCC (Serial Shipping Container Code) seryjny numer identyfikujący jednostkę logistyczną Identyfikatory GS1 są: jednoznaczne: każde opakowanie jest unikalnie oznakowane numerem GTIN, dane o produkcie istnieją na serwerze międzynarodowe: numery identyfikacyjne GS1 są niepowtarzalne w skali świata i niezależne od branży bezpieczne: numery identyfikacyjne GS1 są nadzorowane przez organizację ich nadawania i wyrażane są w bezpiecznych symbolikach kodów kreskowych

3 Globalne identyfikatory w magazynie i w MaGS1 GLN SSCC GRAI GTIN GIAI zapasy MaGS1 obsługuje wszystkie technologie składowania i wszystkie formy opakowaniowe składowanych pozycji zasoby

4 Adresowanie w regałach klasycznych Poziom 3 Poziom 2 Poziom 1 Miejsce 3 Miejsce 2 Miejsce 1 Miejsce 1 Miejsce 2 Miejsce 3 Rząd 1 Kolumna 1 Kolumna 2 Kolumna 3

5 Adresowanie w regałach przepływowych Rząd 1 Kanał wielomiejscowy 27 Kanał wielomiejscowy 26 Kanał wielomiejscowy 25 Poziom 5 Poziom 4 Poziom 3 Kolumna 4 Kolumna 5 Kolumna 6

6 Adresowanie w regałach wjezdnych (zblokowanych) Kolumna Kolumna wielomiejscowa wielomiejscowa Kolumna wielomiejscowa 29 Rząd 1

7 Adresowanie w składowaniu bezregałowym w rzędach Poziom 2 Poziom 1 Rząd 1 Kolumna 3 Kolumna 4 Kolumna 5

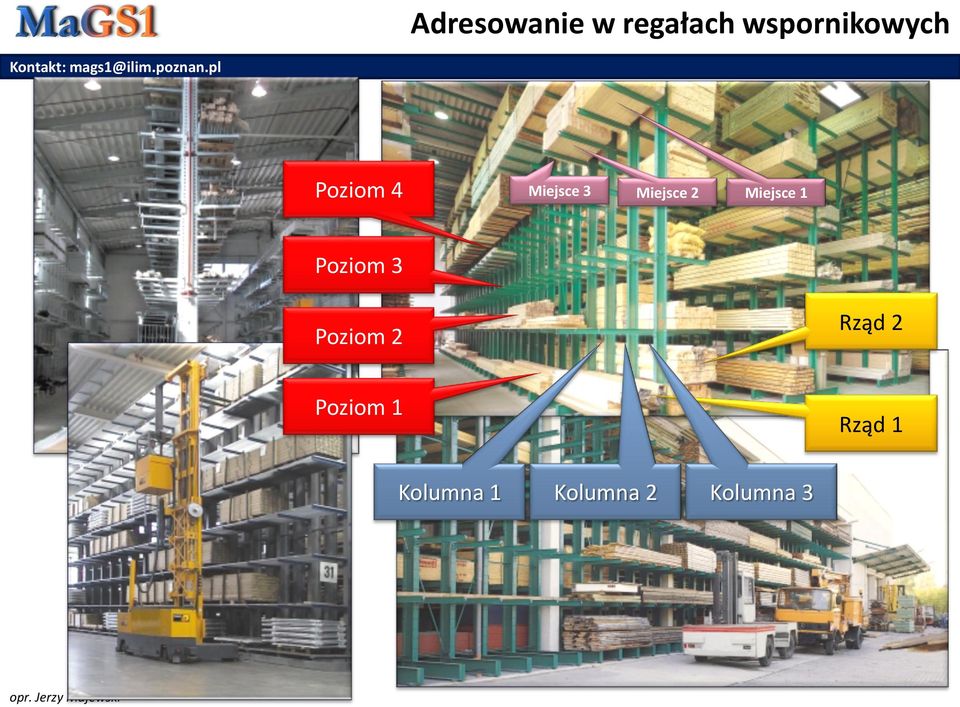

8 Adresowanie w regałach wspornikowych Poziom 4 Miejsce 3 Miejsce 2 Miejsce 1 Poziom 3 Poziom 2 Rząd 2 Poziom 1 Rząd 1 Kolumna 1 Kolumna 2 Kolumna 3

9 Ogólny zakres funkcjonalny systemu MaGS1 co POLECENIE PRZYJĘCIA OTRZYMANE Z ERP przyjęto? od kogo WYŁADOWANIE DOSTAWY Z SAMOCHODU otrzymano? ANALIZA JAKOŚCIOWO ILOŚCIOWA (drukowanie brakujących etykiet z kodami kreskowymi) gdzie PRZYJĘCIE zmagazynowano? POTWIERDZENIE PRZYJĘCIA WYSŁANE DO ERP PLANOWANE PRZESUNIĘCIA MIĘDZY MIEJSCAMI STRUKTURA MAGAZYNU MAGAZYNY WYZNACZENIE MIEJSC w jakich SKŁADOWANIA opakowaniach przyjęto? OPAK. LOGISTYCZNE OPAK. ZBIORCZE 1º Zdefiniowane podczas wdrożenia W tle zarejestrowaneopak.zostały ZBIORCZE 2º OPAK. ZBIORCZE dane statyczne są podstawą dla3º dane dladynamicznych traceability: danych OBSZARY SEKTORY RZĘDY KOLUMNY OPAKOWANIA ZGRUPOWANE POZIOMY OPAKOWANIA JEDNOSTKOWE HIERARCHIA OPAKOWAŃ SPIS Z NATURY (skanowanie kodów kreskowych) PLANOWANIE PRZYJĘCIA MIEJSCA NIEPLANOWANE PRZESUNIĘCIA MIĘDZY MIEJSCAMI co wydano? PLANOWANIE WYSYŁKI skąd pobrano? POLECENIE WYDANIA OTRZYMANE Z ERP KOMPLETACJA DO WYDANIA FORMOWANIE WYDANIA GENEROWANIE DOKUMENTÓW WYDANIA REALIZACJA WYDANIA POTWIERDZENIE WYDANIA WYSŁANE DO ERP w jakich opakowaniach wydano? WYZNACZENIE MIEJSC POBIERANIA komu I KOMPLETOWANIA wydano? ZAŁADOWANIE WYSYŁKI NA SAMOCHÓD

10 Realizacja procesu przyjęcia z zewnątrz Zamówienie z ERP MAGAZYN Regał Obszar przyjęć z zewnątrz B A A B Elektroniczny magazynowy dokument przyjęcia z zewnątrz (MDPZ) A B Przejęcie zamówienia zewnętrznego z systemu ERP do systemu WMS MaGS1 Fizyczny rozładunek dostawy Kontrola dostawy, odłożenie opakowań do wyjaśnienia Drukowanie brakujących etykiet z kodami kreskowymi Skanowanie kodów kreskowych z przyjmowanych opakowań spis z natury Rejestrowanie przyjęć w MDPZ (Magazynowy Dokument Przyjęcia z Zewnątrz) Przemieszczenie opakowań do obszaru składowania Umieszczenie opakowań w regale i skanowanie miejsc magazynowych potwierdzanie w terminalu, gdzie umieszczono opakowania (rejestrowanie online w systemie MaGS1) Zarejestrowanie stanu w kartotece magazynowej z rozplanowanym rozmieszczeniem opakowań Przekazanie zagregowanych stanów magazynowych z systemu WMS MaGS1 do systemu ERP w celu zaktualizowania stanu magazynu i rozliczenia zakupu

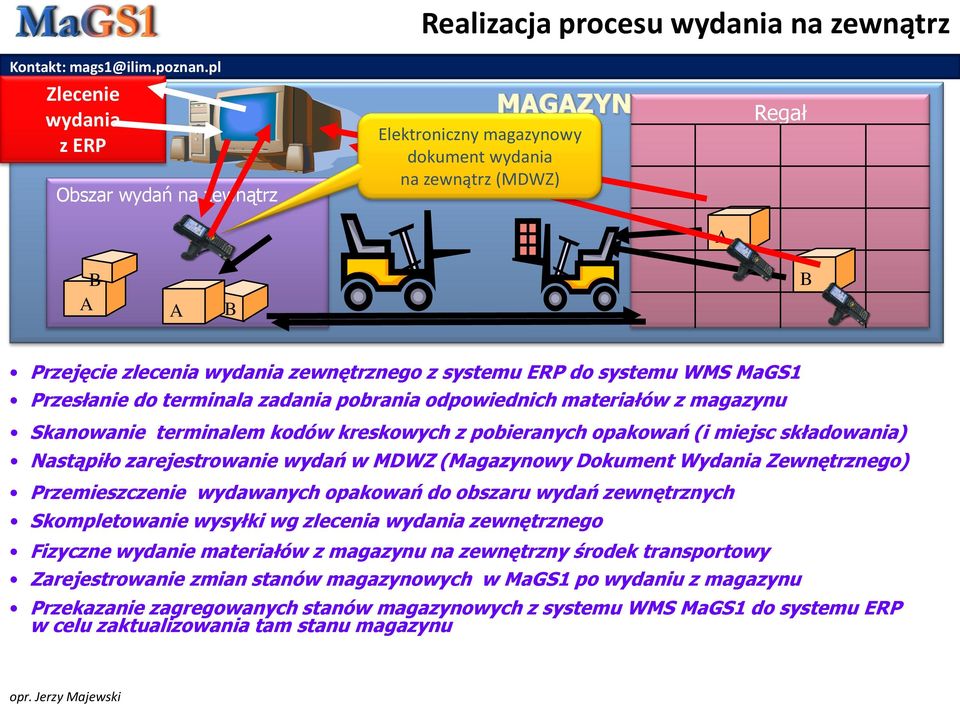

11 Realizacja procesu wydania na zewnątrz Zlecenie wydania z ERP Obszar wydań na zewnątrz MAGAZYN Elektroniczny magazynowy dokument wydania na zewnątrz (MDWZ) Regał A B A A B B Przejęcie zlecenia wydania zewnętrznego z systemu ERP do systemu WMS MaGS1 Przesłanie do terminala zadania pobrania odpowiednich materiałów z magazynu Skanowanie terminalem kodów kreskowych z pobieranych opakowań (i miejsc składowania) Nastąpiło zarejestrowanie wydań w MDWZ (Magazynowy Dokument Wydania Zewnętrznego) Przemieszczenie wydawanych opakowań do obszaru wydań zewnętrznych Skompletowanie wysyłki wg zlecenia wydania zewnętrznego Fizyczne wydanie materiałów z magazynu na zewnętrzny środek transportowy Zarejestrowanie zmian stanów magazynowych w MaGS1 po wydaniu z magazynu Przekazanie zagregowanych stanów magazynowych z systemu WMS MaGS1 do systemu ERP w celu zaktualizowania tam stanu magazynu

12 Dlaczego MaGS1 jest atrakcyjny dla magazynów? Ponieważ jest wdrażany szybko i tanio Ponieważ widzi rzeczywiste jednostki opakowaniowe Ponieważ wykorzystuje unikatowe w skali świata identyfikatory GS1 Ponieważ upraszcza procesy magazynowe Ponieważ śledzi pochodzenie towarów w tle rutynowych czynności magazynowych Ponieważ jest przygotowany do innowacyjnych technik automatycznej identyfikacji. Ponieważ wspiera kierownika magazynu w realizacji procesu magazynowego SSCC

13 Więcej o systemie MaGS1
