1 NILFISK VL500

2 Podstawowe informacje Seria VL500 dostępna jest z 3 pojemnościami zbiorników : 35, 55 & 75 l montowanych na wózku BASIC lub ERGO TIPPING (55 i 75 l) Na wyposażeniu może być filtr jednostopniowy (Filtr materiałowy) lub dwustopniowy (filtr siatkowy + wodoodporny filtr kartridżowy) Wszystkie modele posiadają uchylne głowice silników 35, 55, 75 - Pojemności zbiorników BSF - Basic Trolley, Single Filter (Wózek BASIC, filtr jednostopniowy) BDF - Basic Trolley, Dual Filter (Wózek BASIC, filtr dwustopniowy) EDF * - Ergo Trolley Dual Filter (Wózek ERGO, filtr dwustopniowy) oprócz modelu 35 l

3 Podstawowe informacje wersja 35l 55l Wózek BASIC 75l ERGO TIPPING

4 Cechy produktu Zbiorniki : 35, 55ltr & 75 l Średnica przyłączy akcesoriów: 32 mm (wersja 35l) & 40 mm ( wersja 55 & 75lt ) Wejście węża ssącego typu Multi Fit (tak jak w serii IVB) 2 rodzaje filtracji Rury (2 x 0,5 m) ze stali nierdzewnej 10 m przewód zasilający W wersji 55 i 75 l dwa rodzaje uchwytów: sztywny uchwyt rurowy lub składany uchwyt z tworzywa (wózek ERGO) Opróżnianie zbiornika poprzez przechylenie lub wąż spustowy (wersja 55 i 75 l) W wózku ERGO mechanizm ułatwiający w znacznym stopniu przechylenie napełnionego zbiornika Przezroczysty wąż spustowy pełni również rolę wskaźnika napełnienia zbiornika Wersja 35 l posiada zbiornik umocowany w podstawie z kółkami

5 Cechy produktu Głowica silnika może być z łatwością zdemontowana lub uchylona łatwiejszy transport, łatwy dostęp do filtrów W pozycji roboczej głowica blokowana jest przez zatrzask Uchylna głowica silnika w tego typu odkurzaczach nie jest oferowana przez innych producentów Pozostawienie uchylonej głowicy po skończonej pracy ułatwia wyschnięcie zbiornika, łatwiejsze utrzymanie urządzenia w czystości.

6 Cechy produktu Filtry Seria VL500 oferuje 2 rodzaje filtracji : wariant jednostopniowy i wariant dwustopniowy Kombinacja filtrów umożliwia jak najlepsze dobranie urządzenia do aplikacji. DF : system dwustopniowy Filtr siatkowy (na mokro) Płyta pływaka Filtr kartridżowy, wodoodporny (HEPA H13 jako opcja) Filtr materiałowy (sucho/mokro)

7 x

8 Cechy produktu Filtry X Płyta pływaka (czerwona) i płyta filtra (niebieska) wskazują, że maszyna jest gotowa do pracy nie brakuje filtrów kontrola wizualna Brak tych elementów jest : Widoczny brak koloru czerwonego i niebieskiego Słyszalny odkurzacz zasysa lewe powietrze poprzez przestrzeń między głowicą a zbiornikiem Rozwiązanie z pobieraniem lewego powietrza zostało zastosowane aby zabezpieczyć urządzenie przed pracą bez założonego układu filtracyjnego.

9 Cechy produktu Wózki i opróżnianie zbiornika Wersja 55 i 75 l montowane są na 2 rodzajach wózków - Basic or Ergo Wózek Ergo posiada składany uchwyt z systemem zatrzaskowego blokowania ustawionej W celach konserwacji / serwisu zbiornik może być z łatwością demontowany z wózka Blokada głowicy w pozycji roboczej jest zwalniana jedną ręką Przy przechylaniu zbiornik obraca się wokół mocowań na uchwycie wózka Zbiornik może być też opróżniony poprzez wąż spustowy Uwaga: Maszyna z wózkiem BASIC dostarczana jest z uchwytem zamontowanym odwrotnie, aby zminimalizować opakowanie transportowe. Przed pierwszym użyciem zmienić ułożenie uchwytu.

10 Cechy produktu Wózki i opróżnianie zbiornika Zbiornik może być opróżniony poprzez Przechylenie i wylanie poprzez rynienkę Wąż spustowy Wąż spustowy umieszczony jest z tyłu odkurzacza (55 & 75 l), stanowi również wskaźnik napełnienia zbiornika Zbiornik można opróżnić bez demontażu głowicy silnika

11 Cechy produktu Wózek ERGO Wózek Ergo posiada unikalne rozwiązanie (patent zgłoszony) Mechanizm składa się z dwóch współpracujących zębatek ukształtowanych w łuk (zdjęcie po prawej) Przy przechylaniu zbiornika zmienia się położenie środka ciężkości zbiornika przez co potrzeba użyć znacznie mniej siły, aby go opóźnić Głowica silnika, która pozostaje na odkurzaczu podczas opróżniania, stanowi przeciwwagę ułatwiająca przechylenie zbiornika Lifting Effort Comparison

12 Cechy produktu Uchwyty na akcesoria Miejsce na akcesoria w tylnej części wózka 35 l Wózek Basic Wózek Ergo

13 Cechy produktu Akcesoria Dysza stała (tylko 55 l & 75 l) 40mm Akcesoria 32mm Akcesoria Filtr HEPA H13 (opcja) Pompa zewnętrzna 55 & 75 l Worek materiałowy

14 Cechy produktu Pompa zewnętrzna Pompa sprawdza się, gdy trzeba przepompować znaczne ilości cieczy np. opróżnianie wanien kąpielowych w obiektach SPA lub zalane pomieszczenie Łatwy montaż na wózku odkurzacza

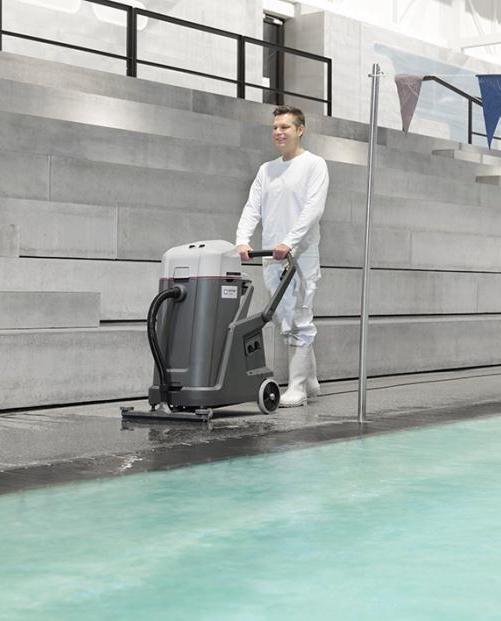

15 Przykładowe obszary zastosowań

16 Przykładowe obszary zastosowań

17 Przykładowe obszary zastosowań

18 Przykładowe obszary zastosowań

19 Cecha Podwójna filtracja Uchylna głowica silnika Rury ze stali nierdzewnej Korzyść Łatwe użycie: Użytkownik nie musi zmieniać filtra, zmieniając rodzaj zbieranego materiału Wytrzymałość: Zmniejsza prawdopodobieństwo niewłaściwego użycia filtrów przez operatora Łatwe użycie: Wymiana filtra jest ułatwiona znacznie łatwiejsza gdyż głowica silnik nie musi być demontowana do tej czynności Wytrzymałość: Mniejsza możliwość uszkodzenia elementów (np. głowica silnika, obudowa pływka), które nie muszą być demontowane i odkładane na bok przy pracach konserwacyjnych Bezpieczeństwo: Użytkownik nie musi podnosić ciężkich elementów (głowica silnika) Odporność: Dłuższa żywotność elementów

20 Podsumowanie Cecha System ERGO TIPPING Głowica silnika pozostająca na odkurzaczy przy opróżnianiu zbiornika Korzyść Łatwe użycie: Znaczna redukcja wysiłku przy opróżnianiu zbiornika poprzez przechylenie Wydajność / ergonomia: Szybsze opróżnianie zbiornika / przeciwwaga ułatwiająca opróżnianie Regulowany uchwyt (wózek ERGO) Łatwa, komfortowa praca: Ustawienie uchwytu w łatwy sposób może być dostosowane do wzrostu użytkownika przez co manewrowanie odkurzaczem staje się łatwiejsze
