1 projekt architektoniczny- aneks 1 BUDYNEK MIESZKALNY JEDNORODZINNY DOM W SERDECZNIKU aneks zawiera: elementy zamienne i dodatkowe do wersji podstawowej projektu architektonicznego autor : arch. Barbara Mendel data : listopad 2006

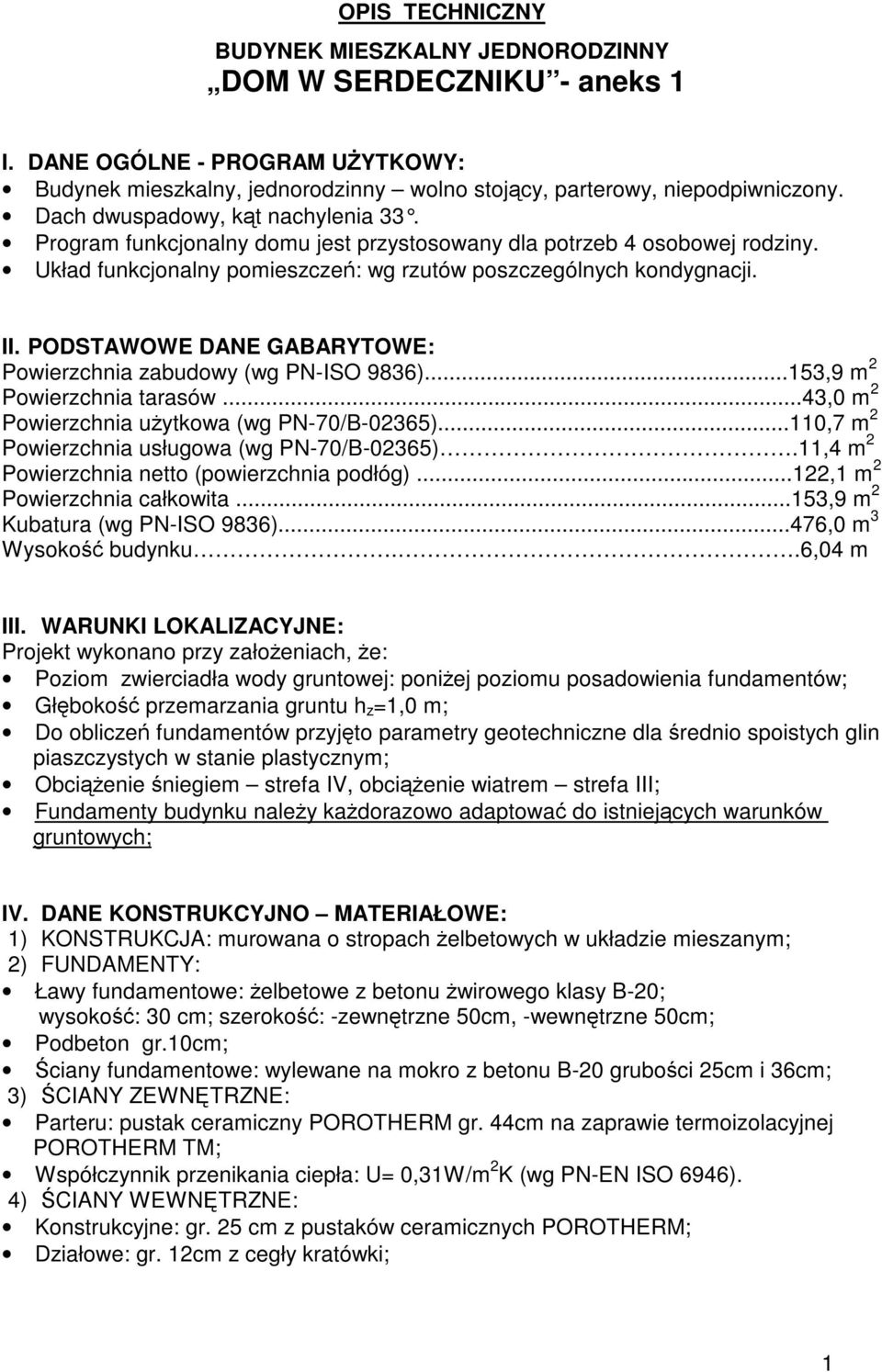

2 OPIS TECHNICZNY BUDYNEK MIESZKALNY JEDNORODZINNY DOM W SERDECZNIKU - aneks 1 I. DANE OGÓLNE - PROGRAM UYTKOWY: Budynek mieszkalny, jednorodzinny wolno stojcy, parterowy, niepodpiwniczony. Dach dwuspadowy, kt nachylenia 33. Program funkcjonalny domu jest przystosowany dla potrzeb 4 osobowej rodziny. Układ funkcjonalny pomieszcze: wg rzutów poszczególnych kondygnacji. II. PODSTAWOWE DANE GABARYTOWE: Powierzchnia zabudowy (wg PN-ISO 9836)...153,9 m 2 Powierzchnia tarasów...43,0 m 2 Powierzchnia uytkowa (wg PN-70/B-02365)...110,7 m 2 Powierzchnia usługowa (wg PN-70/B-02365).11,4 m 2 Powierzchnia netto (powierzchnia podłóg)...122,1 m 2 Powierzchnia całkowita...153,9 m 2 Kubatura (wg PN-ISO 9836)...476,0 m 3 Wysoko budynku..6,04 m III. WARUNKI LOKALIZACYJNE: Projekt wykonano przy załoeniach, e: Poziom zwierciadła wody gruntowej: poniej poziomu posadowienia fundamentów; Głboko przemarzania gruntu h z =1,0 m; Do oblicze fundamentów przyjto parametry geotechniczne dla rednio spoistych glin piaszczystych w stanie plastycznym; Obcienie niegiem strefa IV, obcienie wiatrem strefa III; Fundamenty budynku naley kadorazowo adaptowa do istniejcych warunków gruntowych; IV. DANE KONSTRUKCYJNO MATERIAŁOWE: 1) KONSTRUKCJA: murowana o stropach elbetowych w układzie mieszanym; 2) FUNDAMENTY: Ławy fundamentowe: elbetowe z betonu wirowego klasy B-20; wysoko: 30 cm; szeroko: -zewntrzne 50cm, -wewntrzne 50cm; Podbeton gr.10cm; ciany fundamentowe: wylewane na mokro z betonu B-20 gruboci 25cm i 36cm; 3) CIANY ZEWNTRZNE: Parteru: pustak ceramiczny POROTHERM gr. 44cm na zaprawie termoizolacyjnej POROTHERM TM; Współczynnik przenikania ciepła: U= 0,31W/m 2 K (wg PN-EN ISO 6946). 4) CIANY WEWNTRZNE: Konstrukcyjne: gr. 25 cm z pustaków ceramicznych POROTHERM; Działowe: gr. 12cm z cegły kratówki; 1

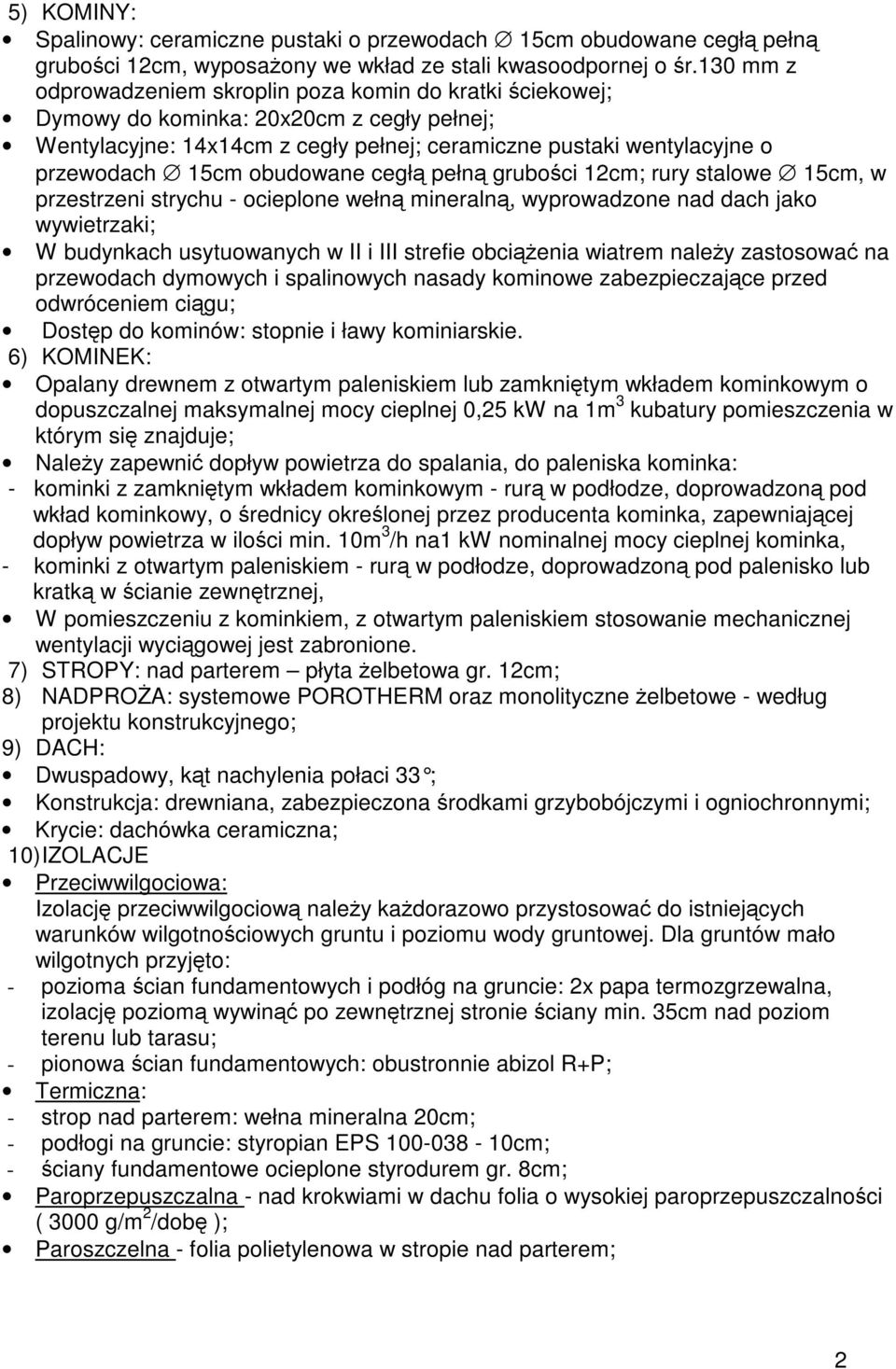

3 5) KOMINY: Spalinowy: ceramiczne pustaki o przewodach 15cm obudowane cegł pełn gruboci 12cm, wyposaony we wkład ze stali kwasoodpornej o r.130 mm z odprowadzeniem skroplin poza komin do kratki ciekowej; Dymowy do kominka: 20x20cm z cegły pełnej; Wentylacyjne: 14x14cm z cegły pełnej; ceramiczne pustaki wentylacyjne o przewodach 15cm obudowane cegł pełn gruboci 12cm; rury stalowe 15cm, w przestrzeni strychu - ocieplone wełn mineraln, wyprowadzone nad dach jako wywietrzaki; W budynkach usytuowanych w II i III strefie obcienia wiatrem naley zastosowa na przewodach dymowych i spalinowych nasady kominowe zabezpieczajce przed odwróceniem cigu; Dostp do kominów: stopnie i ławy kominiarskie. 6) KOMINEK: Opalany drewnem z otwartym paleniskiem lub zamknitym wkładem kominkowym o dopuszczalnej maksymalnej mocy cieplnej 0,25 kw na 1m 3 kubatury pomieszczenia w którym si znajduje; Naley zapewni dopływ powietrza do spalania, do paleniska kominka: - kominki z zamknitym wkładem kominkowym - rur w podłodze, doprowadzon pod wkład kominkowy, o rednicy okrelonej przez producenta kominka, zapewniajcej dopływ powietrza w iloci min. 10m 3 /h na1 kw nominalnej mocy cieplnej kominka, - kominki z otwartym paleniskiem - rur w podłodze, doprowadzon pod palenisko lub kratk w cianie zewntrznej, W pomieszczeniu z kominkiem, z otwartym paleniskiem stosowanie mechanicznej wentylacji wycigowej jest zabronione. 7) STROPY: nad parterem płyta elbetowa gr. 12cm; 8) NADPRO A: systemowe POROTHERM oraz monolityczne elbetowe - według projektu konstrukcyjnego; 9) DACH: Dwuspadowy, kt nachylenia połaci 33 ; Konstrukcja: drewniana, zabezpieczona rodkami grzybobójczymi i ogniochronnymi; Krycie: dachówka ceramiczna; 10) IZOLACJE Przeciwwilgociowa: Izolacj przeciwwilgociow naley kadorazowo przystosowa do istniejcych warunków wilgotnociowych gruntu i poziomu wody gruntowej. Dla gruntów mało wilgotnych przyjto: - pozioma cian fundamentowych i podłóg na gruncie: 2x papa termozgrzewalna, izolacj poziom wywin po zewntrznej stronie ciany min. 35cm nad poziom terenu lub tarasu; - pionowa cian fundamentowych: obustronnie abizol R+P; Termiczna: - strop nad parterem: wełna mineralna 20cm; - podłogi na gruncie: styropian EPS cm; - ciany fundamentowe ocieplone styrodurem gr. 8cm; Paroprzepuszczalna - nad krokwiami w dachu folia o wysokiej paroprzepuszczalnoci ( 3000 g/m 2 /dob ); Paroszczelna - folia polietylenowa w stropie nad parterem; 2

4 V. WYKOCZENIE WEWNTRZNE : 1) PODŁOGI I POSADZKI: Pokoje i hol: parkiet lub panele podłogowe; Pozostałe pomieszczenia: terakota; 2) TYNKI I OKŁADZINY: ciany murowane i stropy: tynki cementowo - wapienne; Łazienki i pomieszczenia sanitarne: płytki ceramiczne; 3) MALOWANIE: Farby emulsyjne; 4) STOLARKA WEWNTRZNA: drewniana typowa; VI. WYKOCZENIE ZEWNTRZNE : 1) STOLARKA ZEWNTRZNA: PCV lub drewniana; Szyby zespolone o współczynniku przenikania ciepła U=1,1 W/m 2 K; 2) TYNKI I OKŁADZINY: Tynki cementowo - wapienne; Cokoły - płytki klinkierowe na zaprawie mrozoodpornej i wodoszczelnej wzmocnionej siatk poliestrow do wysokoci min. 47cm nad poziomem terenu; 3) TARAS NA GRUNCIE, SCHODY ZEWNTRZNE: kostka betonowa na podsypkach z piasku i wiru w przestrzeni midzy krawnikami betonowymi; 4) OPASKI: dookoła budynku wykona opaski wirowe o szerokoci 50cm; 5) RYNNY I RURY SPUSTOWE: system rynnowy z tworzywa sztucznego. VII. WENTYLACJA (zgodnie z PN-83/B-03430): W budynku zastosowano tradycyjny system wentylacji grawitacyjnej nawiewnowywiewnej. Dla jej prawidłowego działania naley zapewni: 1) DOPŁYW POWIETRZA ZEWNTRZNEGO: Pokoje i kuchnia - okna i drzwi balkonowe ze skrzydłem rozwieralno - uchylnym; - wymagany współczynnik infiltracji okien i drzwi balkonowych (np. mikrouchył) 0,5-1,0m 3 /(m x h x dapa 2/3 ); - wymagany dopływ zewntrznego powietrza infiltracyjnego przez okno do kuchni ok. 70 m 3 /h; - całkowity infiltracyjny strumie powietrza zewntrznego dopływajcy przez wszystkie okna i drzwi balkonowe (oprócz okien kotłowni) powinien wynosi ok. 300 m 3 /h; Uwaga : alternatywnie mona zastosowa okna szczelniejsze (współczynnik infiltracji mniejszy ni 0,3m 3 /(m x h x dapa 2/3 ) lecz wyposaone w nawiewniki powietrza zewntrznego zamontowane w górnej czci okna (ocienicy) lub cianie nad oknem zapewniajcy dopływ ok. 50m 3 /h powietrza zewntrznego przy całkowitym otwarciu i 20-30% tej iloci przy całkowitym zamkniciu. Kotłownia - otwór nawiewny o powierzchni netto 200 cm 2 w cianie zewntrznej pod oknem, 30cm nad posadzk; 2) DOPŁYW POWIETRZA WEWNTRZNEGO: Łazienka, spiarka - otwory nawiewne (szczelina lub kratka) w dolnej czci drzwi o powierzchni netto 200cm 2 ; 3) ODPŁYW POWIETRZA: Pokoje - szczelina midzy drzwiami a podłog o powierzchni netto min. 80 cm 2 ; Kuchnia, spiarka, łazienka, kotłownia, salon kominowe kanały wentylacyjne; 3

5 VIII. OCHRONA PRZECIWPOAROWA: Dla zwikszenia bezpieczestwa ludzi przebywajcych w budynku zaleca si: 1) Stalowe rury wentylacyjne w przestrzeni strychu owin wełna mineraln; IX. INSTALACJE (dane dla wersji podstawowej): - według odrbnych opracowa zawartych w projekcie architektoniczno - budowlanym, zaprojektowane przy załoeniu, e teren pod budow jest uzbrojony: 1) WODOCIGOWA - woda z sieci wodocigowej lub studni; zapotrzebowanie dobowe na wod dla 4 osób wynosi 0,4 m 3 ; ciepła woda uzyskiwana ze współpracujcego z kotłem podgrzewacza wody o pojemnoci 150l; 2) KANALIZACYJNA - odprowadzenie cieków do sieci kanalizacyjnej, szamba lub przydomowej, biologicznej oczyszczalni cieków; 3) CENTRALNEGO OGRZEWANIA - przy zastosowaniu kotła gazowego o mocy nominalnej 12kW; 4) GAZOWA - gaz z sieci gazowej rednioprnej; zapotrzebowanie na gaz wynosi 2,65 m 3 /h; 5) ELEKTRYCZNA - zasilanie w energi elektryczn - kablem ziemnym w systemie TN; zapotrzebowanie mocy 12 kw. UWAGA : Wszystkie roboty budowlane winny by prowadzone zgodnie z przepisami technicznobudowlanymi, obowizujcymi Polskimi Normami oraz zasadami wiedzy technicznej i przepisami BHP i pod nadzorem osoby do tego uprawnionej, przy uyciu wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie. Mylenice, listopad 2006 r. Autor : arch. Barbara Mendel 4

6

7

8

9

10

11

12

13

14

15

16

17

18

19
