1 LPG CNG FILTERS 2015 Filtry LPG i CNG do: wózków widłowych, kamperów, butli propan-butan, kompresorów i pojazdów off-road. LPG & CNG filters for: Fork-lift Trucks, campers, propane cylinders, compressors and off-road vehicles.

2 ISOTS to Specyfikacja Techniczna ISO, która integruje systemy jakości w branży motoryzacyjnej stosowane w normach amerykańskich (QS-9000), niemieckich (VDA6.1), francuskich (EAQF) i włoskich (AVSQ). Dzięki temu nie ma konieczności przeprowadzania kilku certyfikacji dla różnych krajów, na terenie których dana firma prowadzi sprzedaż. Uzyskanie certyfikatu ISOTS jest znacznie trudniejsze niż w przypadku ISO 9001 i wymaga posiadania certyfikatu jakości przez minimum 12 miesięcy, a także dotychczasowej współpracy z przynajmniej jedną firmą z sektora motoryzacyjnego. Stanowiąc rozszerzenie ISO 9001, obok wymagań jakościowych typowych dla tej normy, ISOTS ma znacznie większą liczbę procedur i skupia się także na kontroli procesów takich jak projektowanie, planowanie, produkcja, audytowanie, a także montaż i serwis produktów motoryzacyjnych. ISOTS pozwala na elastyczne dopasowanie się do wymagań koncernów motoryzacyjnych, ujednolicenie procesów produkcyjnych, udoskonalenie jakości produktów i usług, a także zapewnia zgodność z międzynarodowymi normami jakości w branży samochodowej. ISOTS is the ISO technical specification which integrates the quality systems in the automotive industry typical for the American (QS-9000), German (VDA6.1), French (EAQF) and Italian (AVSQ) standards. Therefore, it is not necessary to hold different certificates for the different countries which the company makes business in. Receiving ISOTS Certificate is much more difficult than ISO 9001 as it demands holding the quality certificate for minimum 12 months and co-opearting with at least one company from the automotive industry. As it is based on the ISO 9001 standard, next to all quality requirements typical for this standard, its aim is to improve the system and process quality to increase customers` satisfaction, to identify problems and risks in the production process and supply chain, to eliminate their causes and to examine and take corrective and preventive measures for their effectiveness in the design, planning, production, audit, assmebly and service processes in the automotive industry. ISOTS enables flexible compatibility with the automotive concerns` requirements, standardization of the production processes, continual improvement, emphasizing defect prevention and the reduction of variation and waste in the supply chain, as well as the compatibility with the international quality standards in the automotive industry. ISO 9001:2008 to międzynarodowa norma zawierająca wymagania dla systemu zarządzania jakością. Jej głównym celem jest dostarczenie produktów i usług zgodnych z wymaganiami klienta poprzez podejście procesowe, ciągły rozwój i doskonalenie się organizacji, analizowanie skuteczności podejmowanych działań, systemowe podejście do zarządzania oraz tworzenie korzystnego zarządzania łańcuchem dostaw. Certyfikat ISO 9001 potwierdza, że firma działa zgodnie z normami spełniającymi wymagania jakościowe, zapewnia stabilność i powtarzalność procesów, dzięki czemu jej wyroby są zawsze najwyższej klasy. ISO 9001:2008 is the international quality management standard in organizations. Its main goal is to ensure that the provided products and services meet the customers` requirements through the effective application, including processes for continual improvement of the company, the assurance of conformity to customer, analysing actions, the management systemic approach and the profitable supply chain management. ISO 9001 Certificate confirms that the company works according to the applicable statutory and regulatory requirements, ensures the stability and reproducibility of the processes, thus its products are of the highest quality. Certools

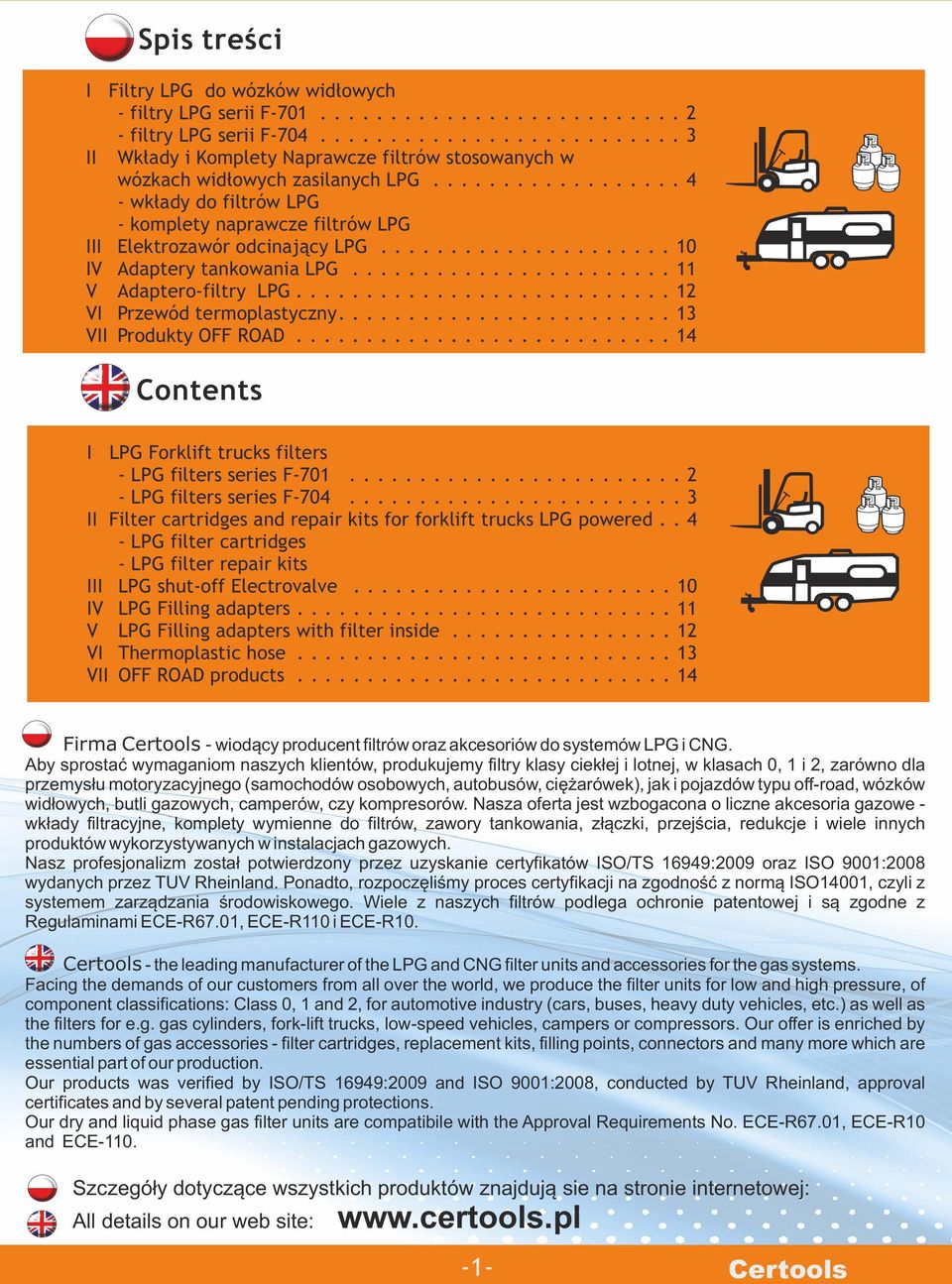

3 Spis treści I Filtry LPG do wózków widłowych - filtry LPG serii F filtry LPG serii F II Wkłady i Komplety Naprawcze filtrów stosowanych w wózkach widłowych zasilanych LPG wkłady do filtrów LPG - komplety naprawcze filtrów LPG III Elektrozawór odcinający LPG IV Adaptery tankowania LPG V Adaptero-filtry LPG VI Przewód termoplastyczny VII Produkty OFF ROAD Contents I LPG Forklift trucks filters - LPG filters series F LPG filters series F II Filter cartridges and repair kits for forklift trucks LPG powered LPG filter cartridges - LPG filter repair kits III LPG shut-off Electrovalve IV LPG Filling adapters V LPG Filling adapters with filter inside VI Thermoplastic hose VII OFF ROAD products Firma Certools - wiodący producent filtrów oraz akcesoriów do systemów LPG i CNG. Aby sprostać wymaganiom naszych klientów, produkujemy filtry klasy ciekłej i lotnej, w klasach 0, 1 i 2, zarówno dla przemysłu motoryzacyjnego (samochodów osobowych, autobusów, ciężarówek), jak i pojazdów typu off-road, wózków widłowych, butli gazowych, camperów, czy kompresorów. Nasza oferta jest wzbogacona o liczne akcesoria gazowe - wkłady filtracyjne, komplety wymienne do filtrów, zawory tankowania, złączki, przejścia, redukcje i wiele innych produktów wykorzystywanych w instalacjach gazowych. Nasz profesjonalizm został potwierdzony przez uzyskanie certyfikatów ISOTS 16949:2009 oraz ISO 9001:2008 wydanych przez TUV Rheinland. Ponadto, rozpoczęliśmy proces certyfikacji na zgodność z normą ISO14001, czyli z systemem zarządzania środowiskowego. Wiele z naszych filtrów podlega ochronie patentowej i są zgodne z Regulaminami ECE-R67.01, ECE-R110 i ECE-R10. Certools - the leading manufacturer of the LPG and CNG filter units and accessories for the gas systems. Facing the demands of our customers from all over the world, we produce the filter units for low and high pressure, of component classifications: Class 0, 1 and 2, for automotive industry (cars, buses, heavy duty vehicles, etc.) as well as the filters for e.g. gas cylinders, fork-lift trucks, low-speed vehicles, campers or compressors. Our offer is enriched by the numbers of gas accessories - filter cartridges, replacement kits, filling points, connectors and many more which are essential part of our production. Our products was verified by ISOTS 16949:2009 and ISO 9001:2008, conducted by TUV Rheinland, approval certificates and by several patent pending protections. Our dry and liquid phase gas filter units are compatibile with the Approval Requirements No. ECE-R67.01, ECE-R10 and ECE-110. Szczegóły dotyczące wszystkich produktów znajdują sie na stronie internetowej: All details on our web site: Certools

4 - I - Filtry do wózków widłowych F-701-B Filters for Fork-lift Trucks Zespół filtracyjny F-701-B do butli propan-butan stosowanych w wózkach widłowych, przyczepach kempingowych, kamperach, kuchenkach gazowych, kompresorach i pojazdach wolnobieżnych. Części składowe: pokrywa, korpus, wkład filtracyjny ( CF-101 papier ), 2- o'ringi, nypel z nakrętką W21,8L, redukcja z uszczelką. Klasa 1; Zakres temp. pracy od -20 C do 120 C, Ciśnienie klasyfikacyjne 3000 kpa, Certyfikat homologacji: E20-67R Filter unit F-701-B for propane cylinders used in fork-lift trucks, caravans, campers, gas stoves, compressores and low-speed vehicles. Parts: body, housing, cartridge filter (CF-101 paper), 2 - o'rings, nipple with nut W21,8L, reduction with seal. Class 1; Work temp. range from -20 C to 120 C, Classification pressure 3000 kpa, Approval: E20-67R zestaw naprawczy repair kit KN-701 str. page 8 F-701-W1 Zespoł filtracyjny F-701-W1 do butli propan-butan stosowanych w wózkach widłowych. Części składowe: pokrywa, korpus, wkład filtracyjny ( CF-101 papier), 2- o'ringi, kolanko, nypel z nakrętką W21,8L i redukcja z uszczelką. Budowa filtra pozwala na obrót dookoła osi pionowej co ułatwia przyłączenie do instalacji. Klasa 1; Zakres temp. pracy od -20 C do 120 C, Ciśnienie klasyfikacyjne 3000 kpa, Certyfikat homologacji: E20-67R Filter unit F-701-W1 for propane cylinders used in fork-lifts. Parts: body, housing, cartridge filter (CF-101 paper), 2 - o'rings, elbow, nipple with nut W21, 8L and reduction with seal. Construction of the filter allow rotate around the vertical-axis for easy connection to the system. Class 1; Work temp. range from -20 C to 120 C, Classification pressure 3000 kpa, Approval: E20-67R zestaw naprawczy repair kit KN-701 str. page 8 PK-10 PK obrotowe przyłącze kolankowe do butli gazowych (stosowane także do filtrów do wózków widłowych) PK rotary elbow connector for gas cylinders (commonly used to fork-lift filters) F-701-B + PK-10 F-701-W1 + PK Certools

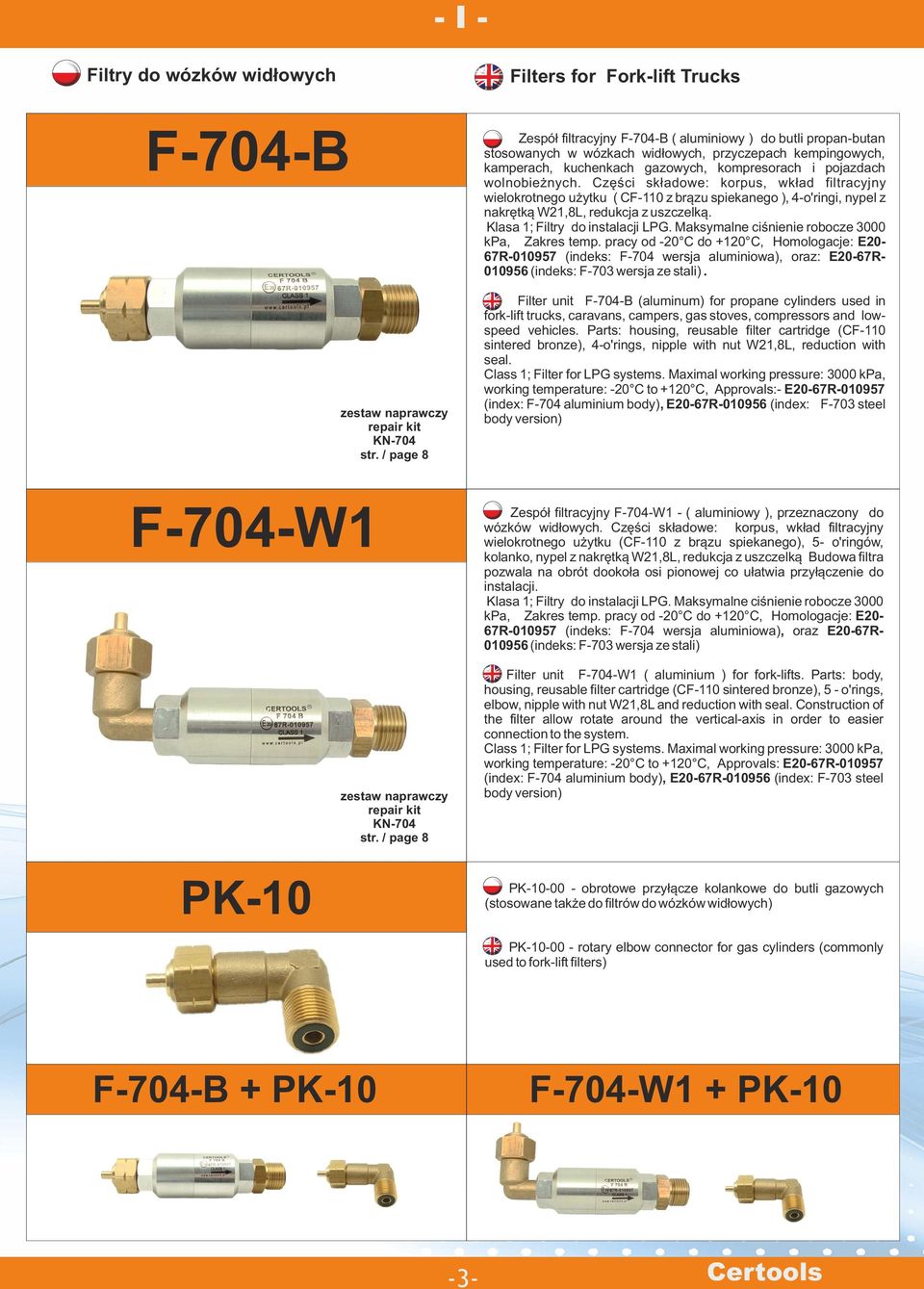

5 - I - Filtry do wózków widłowych F-704-B zestaw naprawczy repair kit KN-704 str. page 8 Filters for Fork-lift Trucks Zespół filtracyjny F-704-B ( aluminiowy ) do butli propan-butan stosowanych w wózkach widłowych, przyczepach kempingowych, kamperach, kuchenkach gazowych, kompresorach i pojazdach wolnobieżnych. Części składowe: korpus, wkład filtracyjny wielokrotnego użytku ( CF-110 z brązu spiekanego ), 4-o'ringi, nypel z nakrętką W21,8L, redukcja z uszczelką. Klasa 1; Filtry do instalacji LPG. Maksymalne ciśnienie robocze 3000 kpa, Zakres temp. pracy od -20 C do +120 C, Homologacje: E20-67R (indeks: F-704 wersja aluminiowa), oraz: E20-67R (indeks: F-703 wersja ze stali). Filter unit F-704-B (aluminum) for propane cylinders used in fork-lift trucks, caravans, campers, gas stoves, compressors and lowspeed vehicles. Parts: housing, reusable filter cartridge (CF-110 sintered bronze), 4-o'rings, nipple with nut W21,8L, reduction with seal. Class 1; Filter for LPG systems. Maximal working pressure: 3000 kpa, working temperature: -20 C to +120 C, Approvals:- E20-67R (index: F-704 aluminium body), E20-67R (index: F-703 steel body version) F-704-W1 PK-10 zestaw naprawczy repair kit KN-704 str. page 8 Zespół filtracyjny F-704-W1 - ( aluminiowy ), przeznaczony do wózków widłowych. Części składowe: korpus, wkład filtracyjny wielokrotnego użytku (CF-110 z brązu spiekanego), 5- o'ringów, kolanko, nypel z nakrętką W21,8L, redukcja z uszczelką Budowa filtra pozwala na obrót dookoła osi pionowej co ułatwia przyłączenie do instalacji. Klasa 1; Filtry do instalacji LPG. Maksymalne ciśnienie robocze 3000 kpa, Zakres temp. pracy od -20 C do +120 C, Homologacje: E20-67R (indeks: F-704 wersja aluminiowa), oraz E20-67R (indeks: F-703 wersja ze stali) Filter unit F-704-W1 ( aluminium ) for fork-lifts. Parts: body, housing, reusable filter cartridge (CF-110 sintered bronze), 5 - o'rings, elbow, nipple with nut W21,8L and reduction with seal. Construction of the filter allow rotate around the vertical-axis in order to easier connection to the system. Class 1; Filter for LPG systems. Maximal working pressure: 3000 kpa, working temperature: -20 C to +120 C, Approvals: E20-67R (index: F-704 aluminium body), E20-67R (index: F-703 steel body version) PK obrotowe przyłącze kolankowe do butli gazowych (stosowane także do filtrów do wózków widłowych) PK rotary elbow connector for gas cylinders (commonly used to fork-lift filters) F-704-B + PK-10 F-704-W1 + PK Certools

6 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles KN Typ filtra Type of filter Włókno szklane z siatką, denka typu eko: plastik + 7 oringów, sprężynka i mosiężna podkładka Glass fibre with wire mesh type ECO + 7 orings, spring and brass pad Typ instalacji Type of Installation Valtek, type 92, Maggiorato, Big Filter Linde : H H H H Cross reference Komplet naprawczy IMPCO 007 IMPCO Repair Kit 007 Reduktory Reducers Valtek type 92 maggiorato big, max Elektrozawory Electrovalve LPG IMPCO VALTEK, type 07, Maggiorato, Big Filter CI Włókno szklane z siatką, denka typu eko: plastik Glass fibre with wire mesh type ECO Valtek, type 92, Maggiorato, Big Filter Linde : H H H H Komplet naprawczy IMPCO 007 IMPCO Repair Kit 007 Valtek type 92 maggiorato big, max LPG IMPCO VALTEK, type 07, Maggiorato, Big Filter KN-236 Papier, denka typu eko: plastik + 7 oringów, sprężynka i mosiężna podkładka Paper, type ECO + 7 orings, spring and brass pad Valtek, type 92, Maggiorato, Big Filter Linde : H H H H Komplet naprawczy IMPCO 007 IMPCO Repair Kit 007 Valtek type 92 maggiorato big, max LPG IMPCO VALTEK, type 07, Maggiorato, Big Filter CI-236 Papier, denka typu eko: plastik Paper, type ECO Valtek, type 92, Maggiorato, Big Filter Linde : H H H H Komplet naprawczy IMPCO 007 IMPCO Repair Kit 007 Valtek type 92 maggiorato big, max LPG IMPCO VALTEK, type 07, Maggiorato, Big Filter Certools

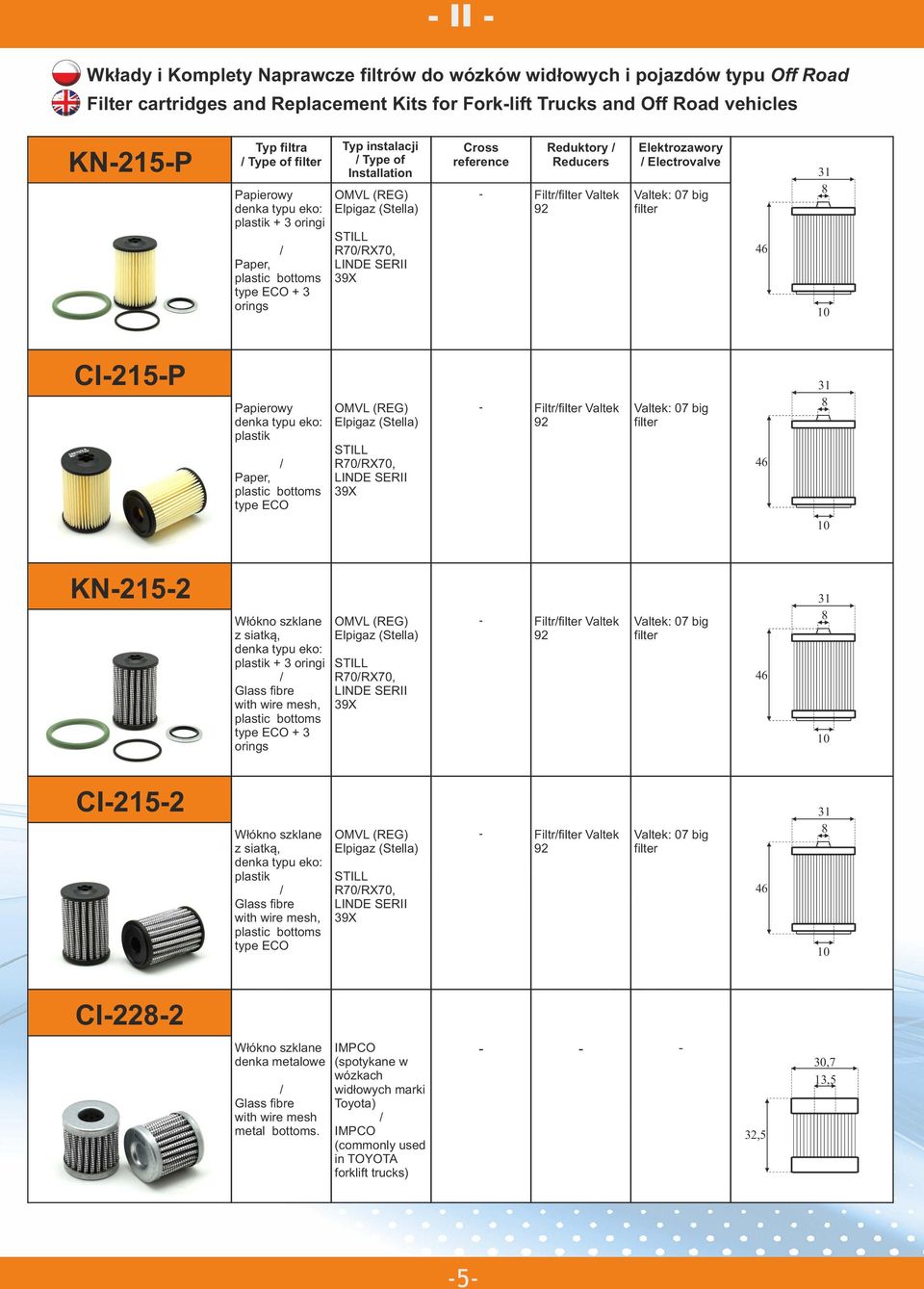

7 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles KN-215-P Typ filtra Type of filter denka typu eko: plastik + 3 oringi Paper, type ECO + 3 orings Typ instalacji Type of Installation OMVL (REG) Elpigaz (Stella) STILL R70RX70, LINDE SERII 39X Cross reference Reduktory Reducers Elektrozawory Electrovalve - Filtrfilter Valtek Valtek: 07 big 92 filter CI-215-P denka typu eko: plastik Paper, type ECO OMVL (REG) Elpigaz (Stella) STILL R70RX70, LINDE SERII 39X - Filtrfilter Valtek Valtek: 07 big 92 filter KN Włókno szklane z siatką, denka typu eko: plastik + 3 oringi Glass fibre with wire mesh, type ECO + 3 orings OMVL (REG) Elpigaz (Stella) STILL R70RX70, LINDE SERII 39X - Filtrfilter Valtek Valtek: 07 big 92 filter CI Włókno szklane z siatką, denka typu eko: plastik Glass fibre with wire mesh, type ECO OMVL (REG) Elpigaz (Stella) STILL R70RX70, LINDE SERII 39X - Filtrfilter Valtek Valtek: 07 big 92 filter CI Włókno szklane denka metalowe Glass fibre with wire mesh metal bottoms. IMPCO (spotykane w wózkach widłowych marki Toyota) IMPCO (commonly used in TOYOTA forklift trucks) ,5 30,7 13,5-5-

8 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles Typ filtra CI-280 Type of filter Type of Reducers Electrovalve 24 denka metalowe Paper, metal bottoms Typ instalacji Installation Jungheinrich, Aisan-Nikki - Nissan K21K25 & Mitsubishi- Pioneer) Cross reference Jungheinrich TFG TFG TFG TFG TFG TFG TFG Reduktory - Elektrozawory Nikki 50 15,5 KN-204-P denka typu eko: plastik + 4 oringi Paper type ECO + 4 orings Landi, Tartarini, Koltec, Landi Renzo. Replacement for: MANITOU OEM , LINDE OEM Usage: Linde gas filter serie: 330 (H1215) 331 (H202530) (H121618) (H ) (H202530) (H H ) (H Renault engine) (H Perkins engine) - MED. 3G type CI-204-P denka typu eko: plastik Paper type ECO Landi, Tartarini, Koltec, Landi Renzo. Replacement for: MANITOU OEM , LINDE OEM Usage: Linde gas filter serie: 330 (H1215) 331 (H202530) (H121618) (H ) (H202530) (H H ) (H Renault engine) (H Perkins engine) - MED. 3G type KN-200-Z Denka metalowe + 4 oringi Paper metal bottoms + 4 orings Lovato, STAG, AC, Landi Renzo - - Lovato, Lovato EV ,5 CI-200-Z Denka metalowe Paper metal bottoms Lovato, STAG, AC, Landi Renzo - - Lovato, Lovato EV ,5-6- Certools

9 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles KN-203 Typ filtra Type of filter denka typu eko: plastik + 4 oringi Paper type ECO + 4 orings Typ instalacji Type of Installation BRC ZAVOLI IMPCO Cross reference Reduktory Reducers Elektrozawory Electrovalve BRC: PL ET 98 firmy M.T.M. srl (BRC) (stary typ) ET 98 M.T.M. srl (BRC) (old type) ,2 CI-203-P denka typu eko: plastik Paper type ECO BRC ZAVOLI IMPCO BRC: PL ET 98 firmy M.T.M. srl (BRC) (stary typ) ET 98 M.T.M. srl (BRC) (old type) ,2 KN-278 denka plastikowe + 5 oringi ( 1 już zamontowany we wkładzie ) Paper, type ECO + 5 orings ( 1 already assembled inside cartridge ) BRC (Sequent), ZAVOLI, IMPCO IMPCO: RK-ET98 (IMPCO PPI-118) - BRC : ET 98, oraz nowy typ - ET98 MY07 firmy M.T.M. srl (BRC) nr IMPCO: ET BRC : ET 98, & new type - ET98 MY07 - M.T.M. srl (BRC) No. IMPCO: ET , ,5 CI-278 denka plastikowe Paper, type ECO BRC (Sequent), ZAVOLI, IMPCO IMPCO: RK-ET98 (IMPCO PPI-118) - BRC : ET 98, oraz nowy typ - ET98 MY07 firmy M.T.M. srl (BRC) nr IMPCO: ET BRC : ET 98, & new type - ET98 MY07 - M.T.M. srl (BRC) No. IMPCO: ET , , Certools

10 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles KN-701 Komplet naprawczy filtra F-701, F-701-W, F-701-K - Komplet naprawczy zawiera bibułowy wkład filtrujący (CF-101) oraz dwa oringi uszczelniające. 35,5 14,2 Filter F-701, F-701-W, F-701-K replacement kit - Replacement kit consists of the paper filter cartridge (CF-101) and two sealing up orings. 23 KN-704-BIG Komplet naprawczy filtra F-704, F-704-B, F-704-W1 - Komplet naprawczy zawiera ceramiczny wkład filtrujący (CF- 110), dwa oringi uszczelniające oraz podkładkę miedzianą. Filter F-704, F-704-B, F-704-W1 replacement kit - Replacement kit consists of the sintered bronze filter cartridge (CF-110), two sealing up orings and copper gasket. 53,5 M16x1,5 KN-701-L Komplet Naprawczy filtra F-701-L - Komplet Naprawczy zawiera wkład z włókna szklanego (CF-115-2) oraz dwa oringi uszczelniające 35,5 14,5 Filter F-701-L repair kit - Repair kit consist of fiber glass filter cartridge (CF-115-2) and two sealing up orings 46 KN-EZF-02 Komplet naprawczy elektrozaworu EZF-02 - Komplet naprawczy zawiera bibułowy wkład filtrujący (CF-105) oraz dwa oringi uszczelniające. Electrovalve EZF-02 replacement kit - Replacement kit consists of the paper filter cartridge (CF-105) and two sealing up orings. 19,5 28, Certools

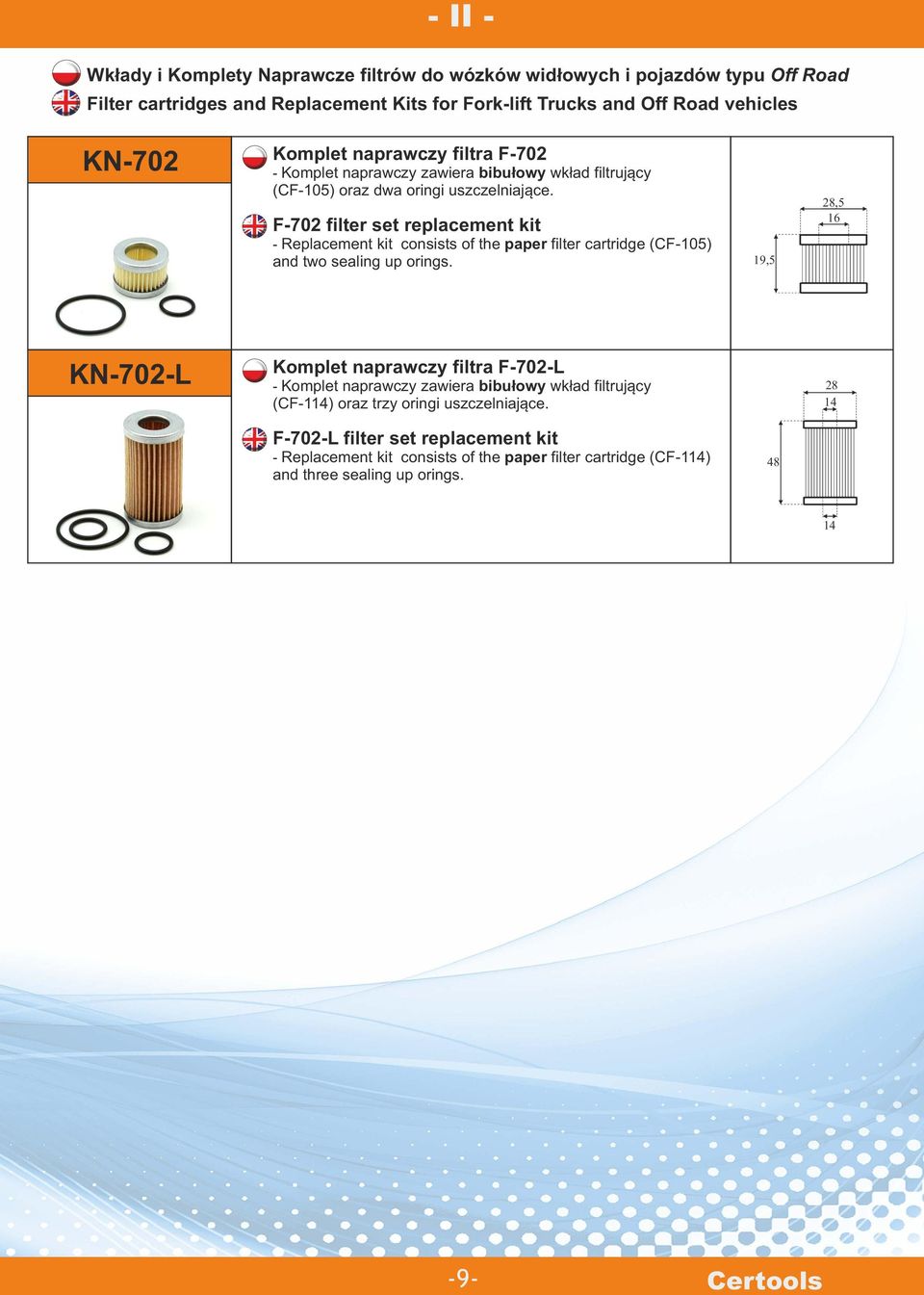

11 - II - Wkłady i Komplety Naprawcze filtrów do wózków widłowych i pojazdów typu Off Road Filter cartridges and Replacement Kits for Fork-lift Trucks and Off Road vehicles KN-702 Komplet naprawczy filtra F Komplet naprawczy zawiera bibułowy wkład filtrujący (CF-105) oraz dwa oringi uszczelniające. F-702 filter set replacement kit - Replacement kit consists of the paper filter cartridge (CF-105) and two sealing up orings. 19,5 28,5 16 KN-702-L Komplet naprawczy filtra F-702-L - Komplet naprawczy zawiera bibułowy wkład filtrujący (CF-114) oraz trzy oringi uszczelniające F-702-L filter set replacement kit - Replacement kit consists of the paper filter cartridge (CF-114) and three sealing up orings Certools

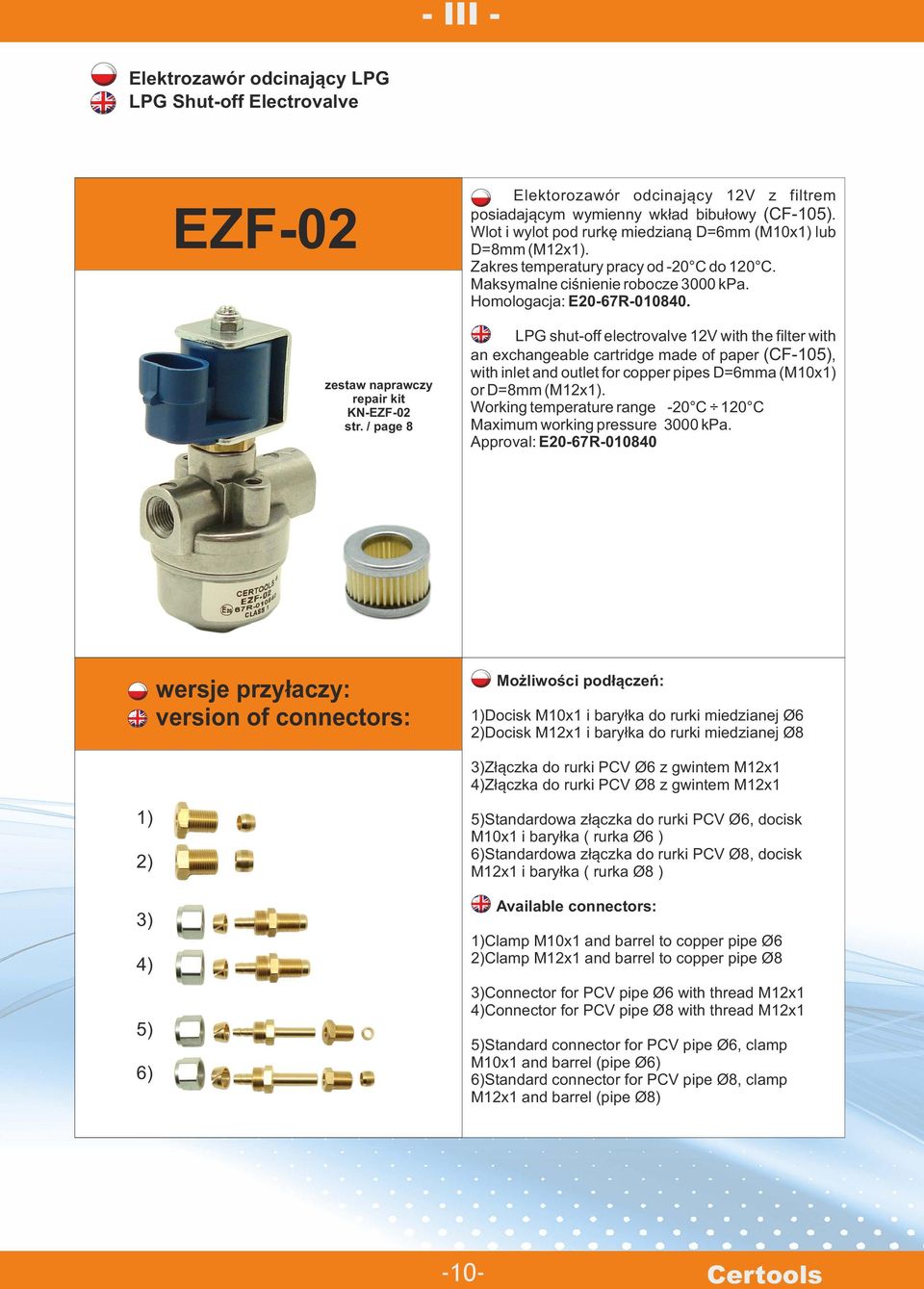

12 - III - Elektrozawór odcinający LPG LPG Shut-off Electrovalve EZF-02 zestaw naprawczy repair kit KN-EZF-02 str. page 8 Elektorozawór odcinający 12V z filtrem posiadającym wymienny wkład bibułowy (CF-105). Wlot i wylot pod rurkę miedzianą D=6mm (M10x1) lub D=8mm (M12x1). Zakres temperatury pracy od -20 C do 120 C. Maksymalne ciśnienie robocze 3000 kpa. Homologacja: E20-67R LPG shut-off electrovalve 12V with the filter with an exchangeable cartridge made of paper (CF-105), with inlet and outlet for copper pipes D=6mma (M10x1) or D=8mm (M12x1). Working temperature range -20 C 120 C Maximum working pressure 3000 kpa. Approval: E20-67R wersje przyłaczy: version of connectors: Możliwości podłączeń: 1)Docisk M10x1 i baryłka do rurki miedzianej Ø6 2)Docisk M12x1 i baryłka do rurki miedzianej Ø8 3)Złączka do rurki PCV Ø6 z gwintem M12x1 4)Złączka do rurki PCV Ø8 z gwintem M12x1 1) 2) 3) 4) 5) 6) 5)Standardowa złączka do rurki PCV Ø6, docisk M10x1 i baryłka ( rurka Ø6 ) 6)Standardowa złączka do rurki PCV Ø8, docisk M12x1 i baryłka ( rurka Ø8 ) Available connectors: 1)Clamp M10x1 and barrel to copper pipe Ø6 2)Clamp M12x1 and barrel to copper pipe Ø8 3)Connector for PCV pipe Ø6 with thread M12x1 4)Connector for PCV pipe Ø8 with thread M12x1 5)Standard connector for PCV pipe Ø6, clamp M10x1 and barrel (pipe Ø6) 6)Standard connector for PCV pipe Ø8, clamp M12x1 and barrel (pipe Ø8) Certools

13 - IV - Adaptery tankowania LPG LPG Filling adapters PR-0001 Przejście typu ACME Tomasetto M10 krótkie PR-0012 Przejście typu Italian Dish Tomasetto M10 dł. 60mm Filler pipe connector ACME thread type Tomasetto M10 short Filler pipe connector Italian Dish type Tomasetto M10 length 60mm PR-0002 Przejście typu ACME Niem. W 21,8 Filler pipe connector ACME Thread type W21,8 PR-0013 Przejście Dish Tomasetto M10 dł. 39mm Filler pipe connector Dish Tomasetto M10 long 39mm PR-0003 Przejście typu Bayonet Tomasetto M10 PR-0019 Przejście typu Bayonet Hol. M10 dł.103mm Filler pipe connector Bayonet type Tomasetto M10 long Filler pipe connector Dutch Bayonet type M10 length 103mm PR-0004 Przejście typu Bayonet W 21,8 długie Filler pipe connector Bayonet type W 21,8 long PR-0020 Przejście typu ACME M16x1,5 Filler pipe connector ACME type M16x1,5 PR-0005 Przejście typu ACME Niemcy Lovato M14 Filler pipe connector ACME Thread type Lovato M14 PR-0021 Przejście typu Bayonet M16x1,5 Filler pipe connector Bayonet type M16x1,5 PR-0006 Przejście typu Italian Dish W 21,8 PR-0022 Przejście typu Dish M16x1,5 Filler pipe connector Italian Dish type W 21,8 Filler pipe connector Dish type M16x1,5 PR-0008 Przejście typu Bayonet Hol. M10 Filler pipe connector Dutch Bayonet type Tomasetto M10 short PT-0001 Eurozłącze LPG M10 LPG Euro-connector M10 PR-0010 Przejście typu ACME Tomasetto M10 długie Filler pipe connector ACME Thread type Tomasetto M10 long PT-0002 Eurozłącze LPG W21,8 LPG Euro-connector W21,8 PR-0011 Przejście z ACME na Dish Niem.Pol. Filler pipe connector from ACME thread type to Italian Dish type PT-0003 Eurozłącze LPG G14" LPG Euro-connector G14" Certools

14 - V - Adaptero - filtry LPG ( adapter tankowania z filtrem w środku ) LPG Filling adapters with filter inside PATENTED PROPERTY PT Adaptero - filtry Filling adapters with filter Adaptero - filtry - nowa propozycja firmy Certools, to połączenie dwóch produktów : Adaptera tankowania LPG z filtrem z brązu spiekanego P r o d u k t j e s t o b j ę t y PATENTEM. LPG Filling adapters with filter inside - new proposition of Certools company. It is a composition of filling adapter with sintered bronze filter. The product is under PATENT protection. PT ACME Przejście typu ACME dł. 60mm M10 - Index: PT-0004 M12 - Index: PT-0009 PT ACME long Przejście typu ACME dł. 95mm M10 - Index: PT-0011 M12 - Index: PT-0007 Filler pipe connector ACME type length 60mm M10 - Index: PT-0004 M12 - Index: PT-0009 Filler pipe connector ACME type length 95mm M10 - Index: PT-0011 M12 - Index: PT-0007 PT DISH Przejście typu Italian Dish dł. 60mm M10 - Index: PT-0005 M12 - Index: PT-0010 PT DISH long Przejście typu Italian Dish dł. 95mm M10 - Index: PT-0012 M12 - Index: PT-0008 Filler pipe connector Italian Dish type length 60mm M10 - Index: PT-0005 M12 - Index: PT-0010 Filler pipe connector Italian Dish type length 95mm M10 - Index: PT-0012 M12 - Index: PT-0008 PT BAYONET Przejście typu BAYONET dł. 80mm M10 - Index: PT-0006 M12 - Index: PT-0013 Filler pipe connector BAYONET type length 80mm M10 - Index: PT-0006 M12 - Index: PT Certools

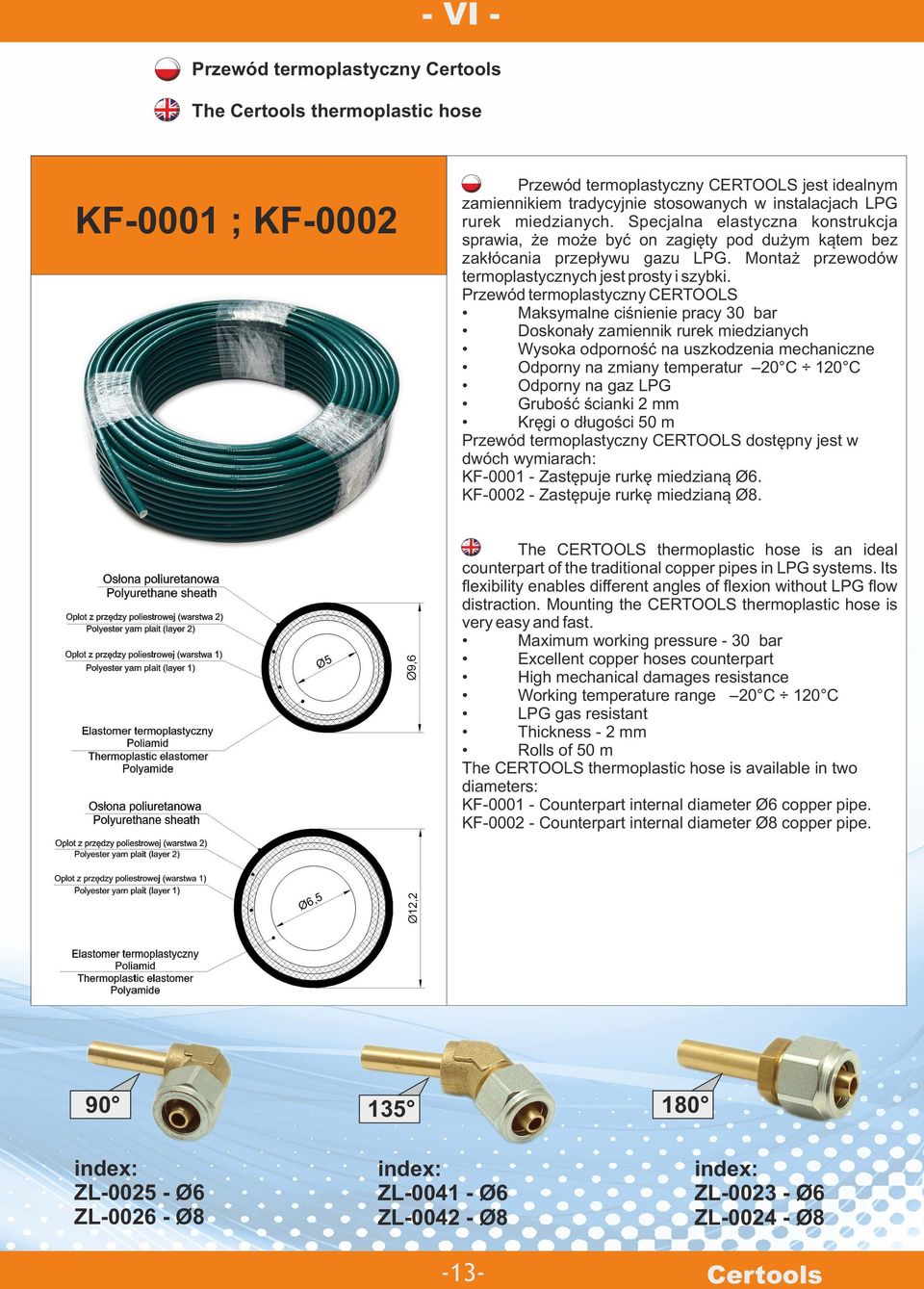

15 - VI - Przewód termoplastyczny Certools The Certools thermoplastic hose KF-0001 ; KF-0002 Przewód termoplastyczny CERTOOLS jest idealnym zamiennikiem tradycyjnie stosowanych w instalacjach LPG rurek miedzianych. Specjalna elastyczna konstrukcja sprawia, że może być on zagięty pod dużym kątem bez zakłócania przepływu gazu LPG. Montaż przewodów termoplastycznych jest prosty i szybki. Przewód termoplastyczny CERTOOLS Maksymalne ciśnienie pracy 30 bar Doskonały zamiennik rurek miedzianych Wysoka odporność na uszkodzenia mechaniczne Odporny na zmiany temperatur 20 C 120 C Odporny na gaz LPG Grubość ścianki 2 mm Kręgi o długości 50 m Przewód termoplastyczny CERTOOLS dostępny jest w dwóch wymiarach: KF Zastępuje rurkę miedzianą Ø6. KF Zastępuje rurkę miedzianą Ø8. The CERTOOLS thermoplastic hose is an ideal counterpart of the traditional copper pipes in LPG systems. Its flexibility enables different angles of flexion without LPG flow distraction. Mounting the CERTOOLS thermoplastic hose is very easy and fast. Maximum working pressure - 30 bar Excellent copper hoses counterpart High mechanical damages resistance Working temperature range 20 C 120 C LPG gas resistant Thickness - 2 mm Rolls of 50 m The CERTOOLS thermoplastic hose is available in two diameters: KF-0001 KF Counterpart internal diameter Ø6 copper pipe. - Counterpart internal diameter Ø8 copper pipe index: ZL Ø6 ZL Ø8 index: ZL Ø6 ZL Ø8-13- index: ZL Ø6 ZL Ø8 Certools

16 - VII - OFF ROAD GAS APPLICATIONS F-701-L zestaw naprawczy repair kit KN-701-L str. page 8 Zespół filtra LPG fazy płynnej wielokrotnego użytku z wymiennym wkładem z włókna szklanego (CF-115-2). Posiada wlot i wylot pod rurkę miedzianą D=6 mm (M10x1) lub D=8 mm (M12x1). Dostępna jest również opcja uzbrojona w złączki pod przewód termoplastyczny. Zakres temp. pracy od -20 C do 120 C. Maksymalne ciśnienie pracy 3000 kpa. LPG liquid gas filter set with replaceable glass fiber filter cartridge (CF-115-2). It has lid with inlet and outlet for copper pipe D=6 mm (M10x1) or D=8 mm(m12x1). Filter available also with connectors to thermoplastic hoses. Work temp. range from -20 C to 120 C. Max working pressure 3000 kpa. 1) 2) 3) 4) 5) 6) 7) wersje przyłączy: version of connectors: 1) Docisk M10x1 i baryłka do rurki miedzianej Ø6 2) Docisk M12x1 i baryłka do rurki miedzianej Ø8 3) Złączka do rurki PCV Ø6 z gwintem M12x1 4) Złączka do rurki PCV Ø8 z gwintem M12x1 5) Standardowa złączka do rurki PCV Ø6, docisk M10x1 i baryłka ( rurka Ø6 ) 6) Standardowa złączka do rurki PCV Ø8, docisk M12x1 i baryłka ( rurka Ø8 ) 7) Złączki hydrauliczne: Wejście : NPT 14 żeńska x M12x1 Wyjście : NPT 14 męska x M12x1 1) Clamp M10x1 and barrel to copper pipe Ø6 2) Clamp M12x1 and barrel to copper pipe Ø8 3) Connector for PCV pipe Ø6 with thread M12x1 4) Connector for PCV pipe Ø8 with thread M12x1 5) Standard connector for PCV pipe Ø6, clamp M10x1 and barrel (pipe Ø6) 6) Standard connector for PCV pipe Ø8, clamp M12x1 and barrel (pipe Ø8) 7) Hydraulic connectors: Inlet : NPT 14 female x M12x1 Outlet : NPT 14 male x M12x1-14- Certools

17 - VII - F-702-B Zespół filtracyjny do tradycyjnych 11 kg butli propan-butan stosowanych w p r z y c z e p a c h k e m p i n g o w y c h, kuchenkach gazowych, silnikach zaburtowych np. silniki firmy LEHR (silniki czterosuwowe). Ciśnienie klasyfikacyjne: 3000 kpa Zakres temp. pracy od -20 C do 120 C Żywotność: 100 mth zestaw naprawczy repair kit KN-702 str. page 9 A filter unit for standard 11 kg propane cylinders used in caravans, gas stoves, outboard engines, eg. LEHR engines (four-cycle engines) Classification pressure: 3000 kpa Working temperature range: from -20 C to 120 C Working time: 100 mth F-702-B1 zestaw naprawczy repair kit KN-702 str. page 9 Zespół filtracyjny do butli propanbutan z zaworem Click-On (np.: AmeriGas DOM LIGHT, AmeriGas NANO) s t o s o w a n y c h w p r z y c z e p a c h kempingowych, kuchenkach gazowych oraz silnikach zaburtowych np. silniki firmy LEHR (silniki czterosuwowe). Ciśnienie klasyfikacyjne: 3000kPa Zakres temp. pracy od -20 C do 120 C Żywotność: 100 mth A filter unit for propane cylinders with a Click-On valve (eg. AmeriGas DOM LIGHT, AmeriGas NANO) used in caravans, gas stoves, outboard engines, eg. LEHR engines (four-cycle engines) Classification pressure: 3000 kpa Working temperature range: from -20 C to 120 C. Working time: 100 mth F-702-L-B zestaw naprawczy repair kit KN-702-L str. page 9 Zespół filtracyjny o zwiększonej pojemności do tradycyjnych 11 kg butli p r o p a n - b u t a n s t o s o w a n y c h w przyczepach kempingowych, kuchenkach gazowych, silnikach zaburtowych np. silniki firmy LEHR (silniki czterosuwowe). Ciśnienie klasyfikacyjne: 3000 kpa Zakres temp. pracy od -20 C do 120 C Żywotność: mth A filter unit of increased efficiency for standard 11 kg propane cylinders used in caravans, gas stoves, outboard engines, eg. LEHR engines (four-cycle engines) Classification pressure: 3000 kpa Working temperature range : from -20 C to 120 C Working time: 100 mth mth Certools

18 - VII - F-704-S Filtry LPG z brązu spiekanego: F-704-S przeznaczony do zastosowań przemysłowych LPG high pressure filters (sintered bronze cartridge): F-704-S for industry applications. zestaw naprawczy repair kit KN-704-BIG str. page 8 Wkład CF-110 zainstalowany wewnątrz wszystkich typów filtrów F-704 i F-703 CF-110 cartridge installed inside all types of F-704 & F-703 filters Filtr wysokiego ciśnienia do instalacji LPG. Aluminiowa obudowa, z wymiennym a jednocześnie nadającym się do czyszczenia wkładem filtracyjnym wielokrotnego użytku (CF-110 brąz spiekany), maks. wielkość porów 70µ. Filtr F-704-S przeznaczony jest do zastosowań przemysłowych. - Maksymalne ciśnienie robocze 3000 kpa, zakres temp. pracy od -20 C do +120 C. Filtr dostępny również w wersji stalowej: F-703-S. Możliwe podłaczenia : do gwintów wewnętrznych G14" lub M10. High pressure filter for LPG systems. Aluminium body with sintered bronze, exchangeable and washable filter cartridge (CF-110), max. pore size 70μ. Filter F-704-S for industry appliances. - Maximal working pressure: 3000 kpa, range of working temperature: -20 C to +120 C. Filter unit is available also in steel body as a filter F-703-S for industry. Available connectors: for female threads G14" or M Certools

19 NOTES Paleta produktów firmy Certools dla przemysłu motoryzacyjnego znajduje się w niebieskim katalogu na naszej stronie internetowej: The whole range of Certools products for automotive industry you can find in Blue Catalogue on our website:
