1 ROBOT Millennium wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI NOWOŚCI PROGRAMU ROBOT (WERSJA 17.0)... 5 CZĘŚĆ OGÓLNA... 5 KONSTRUKCJE PRĘTOWE... 6 PŁYTY, POWŁOKI, PŁASKI STAN ODKSZTAŁCEŃ/NAPRĘŻEŃ... 8 BRYŁY... 8 KONSTRUKCJE ŻELBETOWE... 8 ANALIZA KONSTRUKCJI... 9 ROBOT EXPERT...10 ROBOT OPEN STANDARD...10 NOWOŚCI - PRZYSPIESZENIE DZIAŁANIA PROGRAMU ROBOT INSTALACJA PROGRAMU ROBOT MILLENNIUM WYMAGANIA SPRZĘTOWE PROGRAM INSTALACYJNY Instalacja na pojedynczym komputerze Instalacja sieciowa programu Robot Millennium Parametry protekcji GENERACJA RAPORTU INSTALACYJNEGO WPROWADZENIE OGÓLNY OPIS PROGRAMU OGÓLNE ZASADY PRACY W SYSTEMIE ROBOT MILLENNIUM System ekranów Menu, menu kontekstowe, paski narzędziowe Preferencje i Preferencje zadania Selekcja i filtry Wyświetlanie atrybutów konstrukcji Listy wykorzystywane w programie Cechy wspólne okien dialogowych (kursor graficzny, kalkulator) KONWENCJA ZNAKOWANIA LISTA KLAWISZY SKRÓTU TRYBY KURSORA OGÓLNE ZASADY TWORZENIA MODELU KONSTRUKCJI TYPY KONSTRUKCJI WĘZŁY, PRĘTY PROFILE PRĘTÓW I MATERIAŁY PANELE Typy powierzchniowych elementów skończonych Emitery, zagęszczanie, konsolidacja i jakość siatki ES GRUBOŚCI PANELI BRYŁY (KONSTRUKCJE OBJĘTOŚCIOWE) Opis objętościowych elementów skończonych OPERACJE NA OBIEKTACH 2D (WYCIĄGANIE, PRZEKRĘCANIE, ŁĄCZENIE) I 3D (ZAOKRĄGLANIE, FAZOWANIE) PODPORY Definicja podpór sprężystych (grunty uwarstwione) OBCIĄŻENIA Kombinacje obciążeń Kombinacje normowe Obciążenia ruchome Obciążenia ruchome - Autoloader OBCIĄŻENIA KLIMATYCZNE Obciążenia klimatyczne 3D...119

2 strona: 2 ROBOT Millennium wersja Podręcznik użytkownika Obciążenia wiatrem na słupach, masztach Obciążenia klimatyczne na obiektach 3D Obciążenia wiatrem dla konstrukcji o podstawie wielokąta (graniastosłup) Zestawienie obciążeń (obciążenia pobierane z bazy danych) Automatyczne definiowanie obciążeń pochodzących od parcia gruntu KABLE INNE ATRYBUTY KONSTRUKCJI INNE ELEMENTY SKŁADOWE KONSTRUKCJI Operacje edycyjne KONSTRUKCJE TYPOWE KONSTRUKCJE FAZOWE ANALIZA KONSTRUKCJI URUCHOMIENIE OBLICZEŃ KONSTRUKCJI DOSTĘPNE TYPY ANALIZY DEFINICJA NOWEGO PRZYPADKU LUB ZMIANA TYPU ANALIZY RESTART OBLICZEŃ ANALIZA WYNIKÓW WYKRESY TABELE MAPY NA PRĘTACH MAPY (PANELE) PRZECIĘCIA PANELI MAPY NA BRYŁACH PRZECIĘCIA PRZEZ BRYŁY ANALIZA NAPRĘŻEŃ ANALIZA NAPRĘŻEŃ KONSTRUKCJI ANALIZA GLOBALNA ANALIZA SZCZEGÓŁOWA LINIE WPŁYWU WYNIKI ZREDUKOWANE DLA PANELI WYKRESY I TABELE DLA ANALIZY CZASOWEJ / ANALIZ ZAAWANSOWANYCH WYMIAROWANIE KONSTRUKCJI WYMIAROWANIE STALI / ALUMINIUM Analiza szczegółowa (norma Eurocode3) Analiza szczegółowa (francuska norma CM66) Weryfikacja prętów wielogałęziowych (polska norma stalowa lub Eurocode 3) WYMIAROWANIE ELEMENTÓW KONSTRUKCJI ŻELBETOWYCH Wymiarowanie belek Definicja belek żelbetowych - tryb interaktywny Wymiarowanie słupów Wymiarowanie fundamentów Wymiarowanie ław fundamentowych Wymiarowanie belek-ścian Rysunki wykonawcze WYMIAROWANIE PRĘTÓW ŻELBETOWYCH WYMIAROWANIE POŁĄCZEŃ WYMIAROWANIE DREWNA ZBROJENIE PŁYT I POWŁOK BAZY PROFILI PRĘTÓW WYDRUKI NOTKI OBLICZENIOWE KOMPOZYCJA WYDRUKU Zakładka Standard Zakładka Zrzuty ekranu...299

3 ROBOT Millennium wersja Podręcznik użytkownika strona: Zakładka Szablony Zakładka Wydruk uproszczony UKŁAD STRONY PRZYKŁADY PRZYKŁAD PROJEKTOWANIA KONSTRUKCJI PRĘTOWEJ Z WYKORZYSTANIEM EKRANÓW SYSTEMU ROBOT MILLENNIUM Definicja modelu konstrukcji Analiza konstrukcji Analiza wyników Wymiarowanie stali Wymiarowanie połączeń stalowych Analiza naprężeń PRZYKŁAD PROJEKTOWANIA KONSTRUKCJI PRĘTOWEJ BEZ WYKORZYSTANIA EKRANÓW SYSTEMU ROBOT MILLENNIUM Definicja modelu konstrukcji Analiza konstrukcji Analiza wyników Wymiarowanie belek żelbetowych z uwzględnieniem skręcania Wymiarowanie słupów żelbetowych Wymiarowanie prętów żelbetowych PŁYTA ŻELBETOWA Definicja modelu konstrukcji Analiza konstrukcji i prezentacja wyników obliczeń (mapy na przecięciach paneli) Obliczanie teoretycznych powierzchni zbrojenia Obliczanie rzeczywistych powierzchni zbrojenia PRZYKŁADY DEFINICJI KONSTRUKCJI (OPCJE WYCIĄGANIA I PRZEKRĘCANIA) Silos Chłodnia kominowa Fragment rurociągu Konstrukcje obrotowo-symetryczne PRZYKŁAD PROJEKTOWANIA RAMY PŁASKIEJ Definicja modelu konstrukcji Definicja przypadków obciążeniowych i obciążeń Definicja obciążeń klimatycznych Analiza konstrukcji Analiza szczegółowa Wymiarowanie konstrukcji Analiza globalna Wymiarowanie połączeń stalowych Kompozycja wydruku PRZYKŁAD DEFINIOWANIA OBCIĄŻEŃ RUCHOMYCH - KONSTRUKCJA PŁASKA (RAMA 2D) Definicja modelu konstrukcji Analiza konstrukcji Prezentacja pojazdu i obciążenia ruchomego Analiza wyników Linie wpływu HALA PRZEMYSŁOWA (SUWNICA - OBCIĄŻENIE RUCHOME) Definicja modelu konstrukcji Analiza konstrukcji Wymiarowanie konstrukcji Linia wpływu MOST (OBCIĄŻENIE RUCHOME I ANALIZA CZASOWA) Definicja modelu konstrukcji Analiza konstrukcji Prezentacja wyników Wymiarowanie prętów konstrukcji Analiza czasowa konstrukcji (całkowanie równań ruchu) FUNDAMENT BLOKOWY...433

4 strona: 4 ROBOT Millennium wersja Podręcznik użytkownika Definicja modelu konstrukcji Analiza konstrukcji Prezentacja wyników w postaci map PRZYKŁAD PROJEKTOWANIA KONSTRUKCJI PRĘTOWEJ WEDŁUG NORMY EUROCODE Definicja modelu konstrukcji Analiza sprężysto-plastyczna PRZYKŁAD PROJEKTOWANIA KONSTRUKCJI DREWNIANEJ (WIĘŹBA DACHOWA) Definicja modelu konstrukcji Analiza konstrukcji Definicja kombinacji normowych Analiza wyników Wymiarowanie konstrukcji Analiza naprężeń PRZYKŁAD PROJEKTOWANIA KONSTRUKCJI PRĘTOWEJ Z MASAMI DODANYMI Definicja modelu konstrukcji Obliczenia i analiza wyników ZAŁĄCZNIKI ZAŁĄCZNIK 1 - ELEMENTY PRĘTOWE (NIELINIOWA ANALIZA W PROGRAMIE ROBOT) ZAŁĄCZNIK 2 - PRZYKŁADY GENERACJI SIATKI POWIERZCHNIOWYCH ELEMENTÓW SKOŃCZONYCH (PŁYTY I POWŁOKI) ZAŁĄCZNIK 3 - PROJEKTOWANIE PROFILI PRĘTÓW LITYCH/CIENKOŚCIENNYCH...534

5 ROBOT Millennium wersja Podręcznik użytkownika strona: 5 NOWOŚCI PROGRAMU ROBOT (WERSJA 17.0) Część ogólna 1. Nowa aranżacja widoku programu - nowe ikony, zmiany w definicji pasków narzędzi, nowe szablony kolorów, dwukolorowe tło okna graficznego, nowe winietki startowe 2. Zmiany integracyjne w aspekcie współpracy z pozostałymi programami pakietu Robot Office ujednolicenie baz danych: profili, materiałów, gruntów, śrub, łączników, obciążeń wykorzystywanych przez wszystkie programy pakietu Robot Office ujednolicenie obsługi protekcji wszystkich programów pakietu Robot Office nowe procedury instalacyjne, umożliwiające jednoczesną instalację wielu programów 3. Tryb OPEN GL w edytorze graficznym konstrukcji jako narzędzie standardowe wprowadzanie konstrukcji i przeglądanie rezultatów z użyciem mechanizmów OPEN GL, znacznie przyspieszających operacje graficzne na modelu konstrukcji wykorzystanie możliwości technologii OPEN GL daje większe możliwości prezentacji konstrukcji podczas jej definicji na ekranie (wyświetlanie szkiców przekrojów, realne symbole podpór itp.) bez zbytniego spowalniania działania programu również prezentacja rezultatów, szczególnie zaawansowanych takich jak mapy, zyskuje na wprowadzeniu technologii OPEN GL większe możliwości prezentacji (animacja, powiększanie konstrukcji z wyświetlonymi wykresami, mapami itp.) początkowy tryb pracy w edytorze graficznym (OPEN GL lub nie OPEN GL) może być ustalony za pomocą parametru w preferencjach programu 4. Generator dokumentacji i wydruków z programu nowe automatyczne notki obliczeniowe z: danymi o projekcie, charakterystykami przekrojowymi i materiałowymi, parametrami wykonanych obliczeń możliwość zapisu dokumentacji obliczeniowej w formacie HTML (umożliwia publikację projektu obliczeniowego na stronach WWW) bezpośrednia generacja dokumentacji w programie Microsoft Word możliwość wstawienia komponentu w wydruku złożonym w postaci pliku w formacie RTF możliwość chwilowego wyłączenia z wydruku/podglądu wydruku składnika wydruku złożonego bez usuwania go z listy możliwość wykonania zrzutu ekranu z dowolnej tabeli z domyślnie wyłączoną zakładką INFO 5. Restart obliczeń możliwość przeliczenia dowolnego przypadku(ów) analizy statycznej (liniowej i nieliniowej) oraz dynamicznej (sejsmika, spektralna, harmoniczna...) ze zmienionymi parametrami analizy (ta możliwość znacznie przyspiesza obliczenia dużych konstrukcji w przypadku, gdy konieczne jest przeliczenie tylko jednego lub kilku z kilkunastu przypadków) możliwość doliczenia m wartości własnych dla przypadków analizy modalnej bez konieczności wyznaczania n wartości przeliczonych w poprzednim przebiegu analizy modalnej (ta możliwość przyspiesza obliczenia w przypadku, kiedy np. nie został osiągnięty zakładany % mas uczestniczących i konieczne jest zwiększenie liczby wartości własnych) 6. Automatyczny zapis rezultatów po obliczeniach MES dla przypadków analiz dynamicznych zmiana w wyznaczeniu sił wewnętrznych w prętach w dowolnym punkcie po długości pręta - obecnie wartości sił wewnętrznych są wyznaczane za pomocą interpolacji z użyciem wartości wyliczonych i zapisanych po obliczeniach MES; dlatego też domyślna liczba punktów zapisu została zwiększona do 11; poprzednio po zapisie rezultatów w n punktach były one dostępne tylko i wyłącznie w tych n punktach i jeśli użytkownik zażądał w dowolnym innym punkcie, który nie pokrywał się z określonym poprzednio, rezultaty były wyznaczane ponownie, co mogło trwać bardzo długo (wprowadzona zmiana ma na celu zautomatyzowanie procesu wykorzystania zapisanych wyników sił wewnętrznych przez moduły wymiarujące elementy stalowe, drewniane i żelbetowe dla konstrukcji z przypadkami dynamicznymi)

6 strona: 6 ROBOT Millennium wersja Podręcznik użytkownika zmiana w wyznaczaniu naprężeń w prętach w przypadku aktywnej opcji zapisu wyników - obecnie naprężenia są wyznaczane na podstawie zapisanych sił wewnętrznych, a nie obliczane zaraz po analizie MES i zapisywane analogicznie do sił (pozwala to na znaczne skrócenie czasu obliczeń wartości wynikowych po obliczeniach MES oraz na zmniejszenie rozmiarów pliku RTD z zapisanymi rezultatami) możliwość zapisu w zadaniu (plik RTD) rezultatów dynamicznych tylko dla kombinacji kwadratowych, z pominięciem rezultatów dla poszczególnych postaci własnych (zmniejsza to wielokrotnie rozmiar plików RTD z modelem konstrukcji i rezultatami w przypadku modeli z analizami dynamicznymi) 7. Mechanizm tworzenia konstrukcji za pomocą konstrukcji bibliotecznych - nowy wygląd okien dialogowych służących do wprowadzania konstrukcji bibliotecznych (również na potrzeby Robot LT) 8. Możliwość importu modeli konstrukcji stworzonych w programach SCAD i LIRA (za pomocą niezależnego konwertera plików dostępnego z poziomu menu START / Programy / Robot Office / Narzędzia) 9. Kalkulator odporu sprężystego gruntu - możliwość zdefiniowania intensywności działającego obciążenia (daje to poprawne wyliczanie współczynnika odporu KZ, który jest zależny również od obciążenia działającego na podporę) 10. Tabela charakterystyk - nowa zakładka z danymi materiałowymi 11. Nowy system ostrzeżeń dotyczących błędów systemu protekcyjnego zabezpieczającego program z automatycznym rozwiązywaniem problemów przez Internet (umożliwia użytkownikom szybkie rozwiązywanie problemów z protekcją programu we własnym zakresie bez konieczności kontaktu z serwisem) 12. Nowy kraj normowy w programie - Kanada 13. Nowy język wydruków - język chiński i turecki 14. Możliwość wyłączenia w preferencjach automatycznego kalkulatora wywoływanego poprzez podwójne kliknięcie myszą w polach edycyjnych 15. Nowy zestaw przykładów prezentujących możliwości obliczeniowe programu (nowe przykłady są w postaci plików RTD, a niektóre posiadają również zapisane rezultaty, tak, że użytkownik posiadający nawet wersję demonstracyjną może ocenić zaawansowanie opcji służących do prezentacji rezultatów) Konstrukcje prętowe DEFINICJA 1. Możliwość definicji i użycia nowych typów zmiennych profili użytkownika profil skrzynkowy II profil teowy profil ceowy 2. Nowe bazy profili GOST GOST GOST GOST Możliwość wyświetlania jako atrybutu prętów konstrukcji w oknie graficznym nazw typów prętów żelbetowych oraz parametrów obliczeniowych tych prętów (ta opcja zwiększa możliwości prezentacji graficznej konstrukcji) 4. Prezentacja symboli podpór w sposób spotykany w realnej praktyce projektowej 5. Prezentacja symboli podpór z uwzględnieniem parametrów zaawansowanych (podpora - słup okrągły lub prostokątny i podpora - ściana)

7 ROBOT Millennium wersja Podręcznik użytkownika strona: 7 OBLICZENIA 6. Analiza sejsmiczna wg normy Monako 7. Restart obliczeń możliwość przeliczenia dowolnego przypadku(ów) analizy statycznej (liniowej i nieliniowej) oraz dynamicznej (sejsmika, spektralna, harmoniczna...) ze zmienionymi parametrami analizy (ta możliwość znacznie przyspiesza obliczenia dużych konstrukcji w przypadku, gdy konieczne jest przeliczenie tylko jednego lub kilku z kilkunastu przypadków) możliwość doliczenia m wartości własnych dla przypadków analizy modalnej bez konieczności wyznaczania n wartości przeliczonych w poprzednim przebiegu analizy modalnej (ta możliwość przyspiesza obliczenia w przypadku, kiedy np. nie został osiągnięty zakładany % mas uczestniczących i konieczne jest zwiększenie liczby wartości własnych) REZULTATY 8. Wyświetlanie wyników w postaci tekstowej (siły wewnętrzne oraz współczynnik wytężenia) w oknie graficznym - rozszerzenie możliwości okna dialogowego Mapy na prętach, zakładka Parametry (rozszerzenie możliwości prezentacji rezultatów o opcję dostępną w innych programach konkurencji) 9. Możliwość wyświetlenia reakcji w postaci graficznej bez skalowania do realnych wartości (poprawa widoczności rezultatów) WYMIAROWANIE PRĘTÓW STALOWYCH I DREWNIANYCH 10. Automatyczna długość wyboczeniowa prętów w konstrukcjach przestrzennych 11. Wymiarowanie i weryfikacja prętów wielogałęziowych wg EC3 12. Wymiarowanie i weryfikacja prętów drewnianych wg EC5 NAD francuski 13. CM66 (warping effect) analiza szczegółowa stateczności środników w złożonym stanie naprężenia 14. Wyboczenie giętno - skrętne wg PN 15. Obliczanie osobnej długości zwichrzeniowej dla półek wg PN 16. Rozszerzenie liczby stężeń pośrednich do wartości dowolnej 17. Skręcanie - wprowadzenie kontroli naprężeń ścinających przy czystym skręcaniu dla norm ASD/LRFD 18. Wymiarowanie prętów drewnianych wg EC5 - weryfikacja pręta z podmienionym przekrojem po optymalizacji grupy ze zdefiniowanymi rodzinami przekrojów parametryzowanych 19. Wyświetlanie informacji o poprawności współczynnika wytężenia w analizie szczegółowej - analiza pręta osłabionego otworami dla normy EC5 20. Przyspieszenie obliczeń w punktach występowania ekstremalnych sił wewnętrznych 21. Poprawa wyświetlania polskich liter w nagłówkach tabeli do definicji rodzin złożonych przekrojów parametryzowanych 22. Poprawiona optymalizacja ze względu na wagę dla drewnianych rodzin profili parametryzowanych 23. Poprawa weryfikacji pręta w stanie granicznym użytkowania dla norm BS2000, NS34, CSK99, SNIP WYMIAROWANIE POŁĄCZEŃ 24. Uwzględnianie w obliczenia spoiny pomiędzy środnikiem i półką dla profili dwuteowych spawanych w połączeniu kolankowym (CM66) 25. Wyświetlanie w notce obliczeniowej geometrycznych odległości obliczeniowych w połączeniu kolankowym (CM66) 26. Dodatkowa weryfikacja płyty dla stopy słupa przegubowej i zamocowanej (CM66)

8 strona: 8 ROBOT Millennium wersja Podręcznik użytkownika Płyty, powłoki, płaski stan odkształceń/naprężeń DEFINICJA 1. Nowe typy ortotropowości dla płyt i powłok ortotropowych blacha trapezowa blacha falista (rozszerzenie możliwości elementów ortotropowych o konstrukcje stalowe) Patrz również niektóre nowości dla konstrukcji prętowych Bryły DEFINICJA 1. Nowy komponent siatkujący bryły produkcji firmy SIMULOG (umożliwia uzyskanie siatki o lepszej jakości, potrafi radzić sobie z bardziej zaawansowanymi topologiami brył) Patrz również niektóre nowości dla konstrukcji prętowych, płytowych i powłokowych Konstrukcje żelbetowe ZBROJENIE TEORETYCZNE PŁYT I POWŁOK 1. prezentacja dodatkowych wartości sił złożonych, służących do obliczania zbrojenia teoretycznego w płytach i powłokach - siły Nxx i Nyy wyliczane wg metody Wood&Armer oraz wg założeń holenderskiej normy NEN (wartości wyświetlane są zarówno w postaci map jak i w postaci tabelarycznej) 2. wymiarowanie na wskazany stan giętny / tarczowy (pomijanie sił Nij lub momentów Mij) 3. zbrojenie jednokierunkowe BELKI ŻELBETOWE 1. automatyczna generacja zbrojenia belek o skokowo zmiennej szerokości 2. zaawansowane możliwości modyfikacji zbrojenia podłużnego i poprzecznego możliwość różnicowania liczby kolumn zbrojenia na poszczególnych przęsłach z automatyczną generacją zbrojenia poprzecznego grupowanie prętów umożliwiające ich łatwiejszą modyfikację 3. możliwość definicji typowych belek za pomocą kreatora SŁUPY ŻELBETOWE 1. obliczenia zbrojenia wg normy EHE99 (Hiszpania) 2. obliczenia zbrojenia wg normy SNIP (Rosja) 3. możliwość ręcznej definicji rozstawów strzemion

9 ROBOT Millennium wersja Podręcznik użytkownika strona: 9 PŁYTY ŻELBETOWE 1. zbrojenie rzeczywiste wg normy EHE99 (Hiszpania) 2. zbrojenie rzeczywiste wg normy EC2 NAD włoski 3. możliwość ograniczenia naprężeń w stanie SGU dla normy BAEL (Francja) 4. prezentacja stref zbrojenia dla wygenerowanego rozwiązania w tabeli w osobnych kolumnach znajdują się poszczególne informacje o strefie nazwa strefy kierunek zbrojenia X, Y średnica pręta lub nazwa siatki rozstaw zbrojenia dla prętów powierzchnia teoretyczna zbrojenia zazbrajana przez daną strefę (dla siatek dwie powierzchnie - dla kierunku X i Y) powierzchnia zbrojenia wyliczona z rozstawu i średnicy prętów lub z bazy siatek (dla siatek dwie powierzchnie - dla kierunku X i Y) dla każdej strefy sprawdzana jest powierzchnia zbrojenia i jeśli jest ona mniejsza od wymaganej powierzchni teoretycznej to jest prezentowana w kolorze czerwonym uzupełnione notki o informację o zbrojeniu teoretycznym i rzeczywistym dla każdej strefy 5. edytor stref przejście na tryb zbrojenia ręcznego umożliwia pełniejszą edycję stref; do tej pory można było jedynie zdefiniować geometrię stref i na tej podstawie uruchomić algorytm, który wybierał zbrojenie dla poszczególnych stref, a wygenerowane zbrojenie nie można było zmieniać po każdej modyfikacji listy stref dokonywana jest weryfikacja stref - aktualizowane są powierzchnie teoretyczne zazbrajane przez poszczególne strefy, wyliczane jest na nowo powierzchnia rzeczywista zbrojenia dla zmodyfikowanej strefy oraz następuje sprawdzenie, czy strefa zazbraja w pełni wymaganą powierzchnię (jeśli tak nie jest, to powierzchnia zbrojenia dla tej strefy wyświetlana jest kolorem czerwonym) podczas edycji na bieżąco liczony jest też ciężar zastosowanego zbrojenia w strefach listy stref prętowych i siatkowych prezentowane są na osobnych zakładkach w osobnych tabelkach w przypadku jednoczesnego zbrojenia siatkami i prętami w przypadku zbrojenia ręcznego można usunąć zbrojenie z wybranych stref (wyzerować średnice i rozstawy prętów lub usunąć nazwę siatki) i uruchomić obliczenia, które pozwolą na zbrojenie tylko tych stref, które nie miały wybranej średnicy i rozstawu prętów lub nazwy siatki 6. weryfikacja ogólna stref zbrojenia dla wybranego rozwiązania wraz weryfikacją przebicia w menu Analiza / Weryfikacja dostępna jest weryfikacja ogólna, która wyświetli stosowne komunikaty w przypadku, gdy nie wszystkie powierzchnie zbrojenia są pokryte przez strefy, strefy nie mają wystarczającej powierzchni rzeczywistej oraz gdy nie spełnione są wymagania na przebicie 7. nowy, bardziej optymalny algorytm do automatycznej generacji stref zbrojenia - nowy algorytm ma na celu zmniejszyć ilość rozwiązań, które z powodu pewnych ograniczeń są przezbrojone FUNDAMENTY 1. obliczenia wg normy SNIP (Rosja) Analiza konstrukcji 1. Analiza sejsmiczna wg normy Monaco

10 strona: 10 ROBOT Millennium wersja Podręcznik użytkownika 2. Restart obliczeń możliwość przeliczenia dowolnego przypadku(ów) analizy statycznej (liniowej i nieliniowej) oraz dynamicznej (sejsmika, spektralna, harmoniczna...) ze zmienionymi parametrami analizy (ta możliwość znacznie przyspiesza obliczenia dużych konstrukcji w przypadku, gdy konieczne jest przeliczenie tylko jednego lub kilku z kilkunastu przypadków) możliwość doliczenia m wartości własnych dla przypadków analizy modalnej bez konieczności wyznaczania n wartości przeliczonych w poprzednim przebiegu analizy modalnej (ta możliwość przyspiesza obliczenia w przypadku, kiedy np. nie został osiągnięty zakładany % mas uczestniczących i konieczne jest zwiększenie liczby wartości własnych) Robot Expert 1. Kalkulator żelbetu - możliwość ograniczenia naprężeń w stanie SGU dla normy BAEL (Francja) Robot Open Standard Brak nowości Nowości - przyspieszenie działania programu Robot 1. Automatyczny zapis rezultatów po obliczeniach MES dla przypadków analiz dynamicznych zmiana w wyznaczeniu sił wewnętrznych w prętach w dowolnym punkcie po długości pręta - obecnie wartości sił wewnętrznych są wyznaczane za pomocą interpolacji z użyciem wartości wyliczonych i zapisanych po obliczeniach MES; dlatego też domyślna liczba punktów zapisu została zwiększona do 11; poprzednio po zapisie rezultatów w n punktach były one dostępne tylko i wyłącznie w tych n punktach i jeśli użytkownik zażądał w dowolnym innym punkcie, który nie pokrywał się z określonym poprzednio, rezultaty były wyznaczane ponownie, co mogło trwać bardzo długo (wprowadzona zmiana ma na celu zautomatyzowanie procesu wykorzystania zapisanych wyników sił wewnętrznych przez moduły wymiarujące elementy stalowe, drewniane i żelbetowe dla konstrukcji z przypadkami dynamicznymi) zmiana w wyznaczaniu naprężeń w prętach w przypadku aktywnej opcji zapisu wyników - obecnie naprężenia są wyznaczane na podstawie zapisanych sił wewnętrznych, a nie obliczane zaraz po analizie MES i zapisywane analogicznie do sił (pozwala to na znaczne skrócenie czasu obliczeń wartości wynikowych po obliczeniach MES oraz na zmniejszenie rozmiarów pliku RTD z zapisanymi rezultatami) możliwość zapisu w zadaniu (plik RTD) rezultatów dynamicznych tylko dla kombinacji kwadratowych, z pominięciem rezultatów dla poszczególnych form własnych (zmniejsza to wielokrotnie rozmiar plików RTD z modelem konstrukcji i rezultatami w przypadku modeli z analizami dynamicznymi) 2. Obliczenia konstrukcji stalowych - przyspieszenie obliczeń w punktach występowania ekstremalnych sił wewnętrznych

11 ROBOT Millennium wersja Podręcznik użytkownika strona: INSTALACJA PROGRAMU ROBOT MILLENNIUM 1.1. Wymagania sprzętowe Wymagania, które musi spełniać komputer, aby mógł być na nim zainstalowany system Robot Millennium, są następujące: system operacyjny Windows NT/2000/XP (zalecany jest system Windows 2000 lub XP Professional) komputer całkowicie kompatybilny z IBM PC wyposażony w co najmniej procesor P5, 128 MB pamięci RAM i około 500 Mb wolnego miejsca na dysku po instalacji (dla zaawansowanych użytkowników zaleca się 512 Mb RAM i 5 Gb wolnego miejsca na dysku) rozdzielczość co najmniej 1024x768. Robot Millennium jest dostarczany z kluczem protekcyjnym, który jest niezbędny przy instalacji oraz poprawnym używaniu programu lub z protekcją dyskową. Zaleca się włożenie klucza protekcyjnego do portu równoległego (portu drukarki) komputera przed rozpoczęciem instalacji programu. Należy również pamiętać, że klucz powinien być włożony do portu przed każdym rozpoczęciem pracy w programie oraz iż powinien tam pozostać podczas trwania pracy w programie. Aby poprawnie drukowane były notki obliczeniowe z programu Robot Millennium, konieczne jest posiadanie zainstalowanego w systemie edytora tekstu umożliwiającego odczyt plików w formacie *.rft (Rich Text Format). Do takich edytorów należy na przykład MS Word w wersji 6.0 (lub wyższej) oraz WordPad, który jest standardowo instalowany razem z systemem Windows Program instalacyjny Po pierwsze należy włożyć klucz protekcyjny do równoległego portu komputera (portu drukarki). Następnie należy włożyć płytę kompaktową z instalacją programu Robot Millennium do odpowiedniego czytnika. Po włożeniu płyty CD do napędu automatycznie uruchamiana jest prezentacja multimedialna w języku zgodnym z ustawieniami regionalnymi systemu operacyjnego Windows (jeżeli taka prezentacja na CD nie istnieje, to uruchamiana jest prezentacja domyślna).

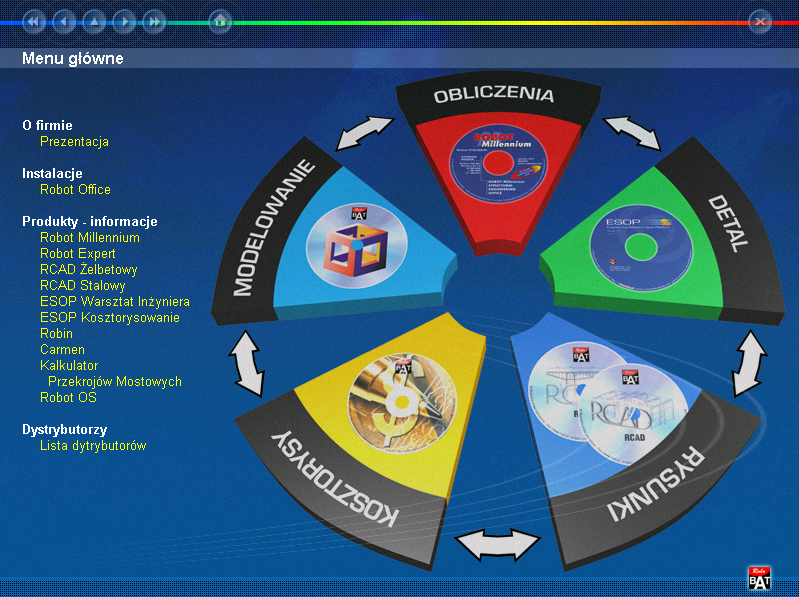

12 strona: 12 ROBOT Millennium wersja Podręcznik użytkownika Po naciśnięciu klawisza Robot Office znajdującego się w grupie Instalacje (na ekranie Menu główne pokazanym na powyższym rysunku) pojawia się ekran pokazany na poniższym rysunku umożliwiający wybór typu instalacji produktów firmy RoboBAT.

13 ROBOT Millennium wersja Podręcznik użytkownika strona: 13 Poszczególne pola na ekranie są czułe na kliknięcie lewym klawiszem myszki; naciśnięcie poszczególnych pól oznacza: Obliczenia - rozpoczęcie instalacji programów: Robot + Robot Expert (kalkulatory żelbetu) + pojedyncze kalkulatory (mostowy, pali) + ACIS Detal - rozpoczęcie instalacji programu ESOP Rysunki - rozpoczęcie instalacji programów: RCAD Żelbetowy i RCAD Stalowy Kosztorys - rozpoczęcie instalacji programu ESOP Kosztorysowanie Modelowanie - rozpoczęcie instalacji programu Robin Instaluj wszystko - rozpoczęcie instalacji wszystkich dostępnych programów ze standardowymi ustawieniami. W dolnej części ekranu znajdują się następujące klawisze: Instalacja użytkownika - naciśnięcie tego klawisza powoduje wybranie trybu instalacji umożliwiającego zainstalowanie dowolnego programu(ów) znajdujących się na płycie; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Instalacje specjalne - naciśnięcie tego klawisza powoduje wybór trybu instalacji specjalnych: instalacja wersji sieciowej, instalacja protekcji sieciowej, instalacja monitora sieciowego; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje

14 strona: 14 ROBOT Millennium wersja Podręcznik użytkownika Uaktualnienia - naciśnięcie tego klawisza powoduje wybór trybu pozwalającego na przeszukanie Internetu w celu znalezienia nowszych wersji już zainstalowanego programu (lub np. Maintnance Pack do wybranego programu). Po wybraniu zestawu instalacji uruchamiany jest Koordynator Instalacji, który umożliwia instalację wielu produktów. Na początku wybrany musi zostać język instalacji. Następnie na ekranie pojawiają się okna dialogowe, które uruchamiane są podczas zwykłej instalacji pojedynczego produktu (lokalizacja programu na dysku, autoryzacja itp.); podczas tych operacji szacowane jest miejsce na dysku. Wszystkie produkty będą zainstalowane w podkatalogach w podanej lokalizacji na dysku. Instalacja wspólna wszystkich produktów powoduje zainstalowanie następujących programów: Robot: wszystkie niezbędne elementy programu w 1 języku RCAD: Stalowy i Żelbetowy ESOP: wszystkie niezbędne elementy programu w 1 języku Robot Expert: wszystkie niezbędne elementy programu w 1 języku. Dodatkowo zainstalowany zostanie dodatkowy katalog na dysku Robot Office Common zawierający wspólne dane dla wszystkich programów (np. bazy profili, materiałów, prętów i siatek zbrojeniowych, regulaminy normowe itp.). Modyfikacja elementu w dowolnej bazie katalogu Robot Office Common (lub dodanie nowych elementów do bazy) będzie widoczna we wszystkich zainstalowanych programach. Po naciśnięciu klawisza Obliczenia następuje instalacja programu Robot Millennium. UWAGA: W trakcie instalacji istnieje możliwość (jeżeli zachodzi taka potrzeba) powrotu do poprzednio przedstawianego na ekranie okna dialogowego w celu dokonania poprawek w treści informacji wpisanych przez użytkownika Instalacja na pojedynczym komputerze Poniżej przedstawiono kolejne etapy instalacji systemu Robot Millennium na pojedynczym komputerze (instalacja użytkownika - po naciśnięciu klawisza Instalacja użytkownika): 1. Pojawia się okno z wyborem języka instalacji programu Robot Millennium pokazane na poniższym rysunku. 2. Pojawia się okno dialogowe z UMOWĄ LICENCYJNĄ systemu Robot Millennium; aby kontynuować instalację po zapoznaniu się z warunkami umowy, należy nacisnąć klawisz TAK (akceptacja warunków umowy licencyjnej); następne okno dialogowe prezentuje uwagi dotyczące działania programu Robot Millennium; kontynuacja instalacji nastąpi po naciśnięciu klawisza DALEJ.

15 ROBOT Millennium wersja Podręcznik użytkownika strona: Pojawia się okno dialogowe umożliwiające podanie podstawowych informacji o użytkowniku (patrz poniższy rysunek); należy w nim wpisać nazwisko (inicjały) użytkownika, nazwę firmy i opcjonalnie adres poczty elektronicznej; aby kontynuować, naciśnij klawisz DALEJ. 5. Pojawia się okno, w którym podany może zostać docelowy folder instalacji programów na dysku (patrz poniższy rysunek); domyślnym katalogiem instalacyjnym jest folder: C:/Program Files/RoboBAT/Robot Office. Lokalizacja może być wpisana bezpośrednio z klawiatury lub wybrana przy pomocy klawisza PRZEGLĄDAJ dostępnego w dolnej części okienka; jeżeli podanego foldera nie ma na dysku, program instalacyjny utworzy folder o podanej przez użytkownika nazwie; aby kontynuować, naciśnij klawisz DALEJ. UWAGA: Nie zaleca się instalacji programu Robot na dysku podłączonym (substowanym). W takiej sytuacji po wykonaniu restartu systemu Windows serwis programu Robot nie zostanie zarejestrowany; aby był on dostępny, trzeba go będzie zainstalować wykorzystując odpowiednią ikonę znajdującą się w folderze programu Robot.

16 strona: 16 ROBOT Millennium wersja Podręcznik użytkownika 6. Pojawia się okno, w którym podany może zostać docelowy folder instalacji katalogu Robot Common zawierającego wspólne dla wszystkich instalowanych programów bazy danych (bazy profili, materiałów itp.) - patrz poniższy rysunek; domyślnym katalogiem instalacyjnym jest folder: C:/Program Files/RoboBAT/Robot Office/Robot Office Common. Lokalizacja może być wpisana bezpośrednio z klawiatury lub wybrana przy pomocy klawisza PRZEGLĄDAJ dostępnego w dolnej części okienka; jeżeli podanego foldera nie ma na dysku, program instalacyjny utworzy folder o podanej przez użytkownika nazwie; aby kontynuować, naciśnij klawisz DALEJ.

17 ROBOT Millennium wersja Podręcznik użytkownika strona: Pojawia się okno umożliwiające wybór produktów firmy RoboBAT, które mają być zainstalowane na dysku - patrz poniższy rysunek. 8. Pojawia się okno dialogowe, w którym wybrana może zostać domyślna nazwa grupy (Robot Office); nazwa może zostać zmieniona; aby kontynuować, naciśnij klawisz DALEJ 9. Pojawia się okno dialogowe potwierdzające dotychczas wprowadzone informacje (lokalizacja programu, nazwa, informacje o użytkowniku); aby kontynuować, naciśnij klawisz DALEJ 10.Program rozpoczyna instalację programu Robot Millennium (kopiowanie plików), na ekranie pojawia się okno przedstawiające stan zaawansowania instalacji; w trakcie instalacji pojawiać się będą krótkie informacje dotyczące instalowanych programów 11.Po zakończeniu instalacji, na ekranie pojawia się okno grupy zawierające ikony: systemu Robot Millennium i programów pomocniczych 12.Program Robot Millennium może zostać odinstalowany poprzez wybranie opcji Dodaj / Usuń programy znajdującej się w panelu sterowania. Wybranie tej opcji umożliwia również modyfikację zainstalowanej wcześniej wersji programu Robot (dodanie lub usunięcie komponentów) oraz reinstalację wersji na podstawie aktualnie wybranych opcji (instalacja ratunkowa). System Robot Millennium został zainstalowany na dysku. Aby można go było uruchomić, konieczne jest ponowne uruchomienie systemu WINDOWS NT/2000/XP. Na ekranie pojawia się zatem ostrzeżenie informujące, że przed uruchomieniem programu należy zrestartować komputer. Uruchomienie systemu Robot Millennium jest możliwe poprzez: dwukrotne kliknięcie w ikonę systemu znajdującą się na pulpicie systemu Windows (o ile podczas instalacji użytkownik wybrał opcję tworzenia ikony) wybranie komendy Robot Millennium w utworzonej grupie Robot Structural Office Instalacja sieciowa programu Robot Millennium UWAGA: Instalacja sieciowa programu Robot Millennium powinna być przeprowadzona przez Administratora Sieci lub przynajmniej w jego obecności.

18 strona: 18 ROBOT Millennium wersja Podręcznik użytkownika Instalacja sieciowa składa się z trzech części: instalacja protekcji sieciowej instalacja serwera instalacja węzłów. W początkowej fazie (zarówno dla instalacji serwera jak i węzłów sieci) instalacja przebiega w identyczny sposób jak instalacja na pojedynczym komputerze (patrz rozdział 1.2.1). Aby zainstalować wersję sieciową programu Robot Millennium, należy najpierw zainstalować protekcję sieciową oraz serwer programu Robot Millennium. Protekcja sieciowa może być zainstalowana na dowolnym komputerze pracującym w sieci. Instalacja ta jest niezależna od instalacji sieciowej programu Robot Millennium i nie musi być przeprowadzona na serwerze gdzie będzie zainstalowany program Robot Millennium. Katalog, w którym zainstalowane zostały Licencje Protekcji, musi być udostępniony do odczytu dla innych użytkowników w celu pobrania protekcji podczas instalacji węzłów. Serwer programu Robot Millennium musi być zainstalowany na dysku widocznym dla innych użytkowników. Główny katalog wersji serwerowej programu Robot Millennium musi być dostępny dla użytkowników do odczytu, a katalog USERS do odczytu i zapisu. Instalację serwera programu Robot Millennium powinien przeprowadzić administrator systemu Robot (osoba instalująca serwer programu Robot Millennium otrzymuje takie uprawnienia). Po zainstalowaniu serwera użytkownicy mogą instalować u siebie wersje węzłowe. Podczas instalacji węzła należy podać sieciowy adres serwera programu Robot Millennium. UWAGA: Podczas instalacji serwera programu Robot Millennium zaleca się używanie krótkich nazw foldera, w którym instalowana będzie wersja serwerowa (maksymalnie 8 znaków nazwy katalogu i 3 znaki rozszerzenia) - porównaj punkt 4 w rozdziale Zalecana konfiguracja przy instalacji sieciowej programu: Serwer protekcji sieciowej instalowany może być na dowolnym komputerze, ale nigdy na serwerze NT (instalacja sterowników protekcyjnych) Serwer programu Robot Millennium instalowany może być na komputerze, na którym będą robione kopie zapasowe (backupy); może to być serwer NT, bo instalacja serwera programu Robot Millennium nie instaluje żadnych sterowników (drivers), ale dla bezpieczeństwa sieci powinien być to inny serwer, zwłaszcza dla dużych sieci. INSTALACJA PROTEKCJI SIECIOWEJ Instalacja protekcji sieciowej umożliwia zainstalowanie protekcji sieciowej na dowolnym komputerze pracującym w sieci. Instalacja ta jest niezależna od instalacji sieciowej programu Robot Millennium i nie musi być przeprowadzona na serwerze, gdzie będzie zainstalowany program Robot Millennium; zwłaszcza nie może być przeprowadzona na serwerze NT. Protekcja sieciowa obsługuje program Robot Millennium jak również wszystkie kalkulatory (Kalkulator żelbetu, Robot Expert itp.). Rozpoczęcie instalacji protekcji sieciowej następuje po naciśnięciu klawisza Instalacje specjalne w menu ekranu Instalacja (porównaj rozdział 1.2), a następnie naciśnięciu klawisza Protekcja sieciowa. Instalacja protekcji sieciowej powinna nastąpić przed instalacją serwera programu Robot Millennium, jak również przed instalacją węzłów programu Robot Millennium. Instalacja protekcji sieciowej umożliwia założenie protekcji dla całej sieci za pomocą jednego klucza (czerwony klucz HASP). Klucz ten musi być włożony do portu drukarki na komputerze, gdzie przeprowadzona była instalacja protekcji sieciowej, ponieważ tam też instalowane są sterowniki (drivers) do tego klucza.

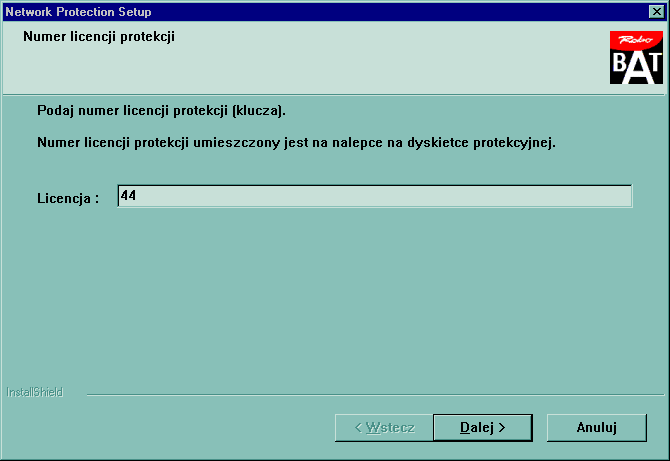

19 ROBOT Millennium wersja Podręcznik użytkownika strona: 19 Instalacja klucza sieciowego wymaga ponadto instalacji Licencji Protekcji, która znajduje się na dyskietce dostarczonej razem z kluczem sieciowym. Program instalacyjny protekcji sieciowej zażąda włożenia tej dyskietki wyświetlając poniższy komunikat. Program instalacyjny odczytuje z dyskietki Licencję Protekcji i wyświetla jej numer w oknie dialogowym pokazanym na poniższym rysunku.

20 strona: 20 ROBOT Millennium wersja Podręcznik użytkownika UWAGA: Wszystkie Licencje Protekcji instalowane są w katalogu: D:/Program Files/Common Files/RoboBAT/Prot, gdzie D:/Program Files/Common Files to katalog systemu Windows. Powyższy katalog musi być udostępniony do odczytu dla innych użytkowników, ponieważ w trakcie instalacji węzła użytkownik musi wskazać katalog zainstalowanej Licencji Protekcji. Po zakończeniu instalacji należy wykonać restart systemu Windows w celu uruchomienia sterowników do klucza protekcyjnego. INSTALACJA SERWERA WERSJI SIECIOWEJ PROGRAMU ROBOT Millennium Podczas instalacji serwera programu Robot Millennium w oknie dialogowym Rodzaj instalacji należy wybrać opcję: Sieciowa - serwer. Po naciśnięciu klawisza DALEJ program Robot Millennium zostanie zainstalowany na serwerze. Po instalacji serwera programu Robot Millennium nie można uruchomić tego programu. Do tego potrzebna jest instalacja węzła. Węzeł może zostać zainstalowany na tym samym komputerze co wersja serwerowa, ale instalacja musi odbyć się w innym katalogu. W instalacji wersji sieciowej wprowadzono możliwość wyboru Serwera Plików Użytkownika; jest to miejsce, w którym zapisywane są pliki użytkownika. Dotychczas podczas pracy sieciowej pliki użytkownika były zapisywane w miejscu instalacji serwera programu Robot (katalog USERS). Obecnie pliki zapisywane są na Serwerze Plików Użytkownika. W poniższym oknie dialogowym wybrane może zostać miejsce instalacji; program instalujący tworzy w podanym miejscu katalog USERS.

21 ROBOT Millennium wersja Podręcznik użytkownika strona: 21 Po zainstalowaniu plików na serwerze wyświetlony jest komunikat pokazany na poniższym rysunku. Jeżeli wersja serwerowa programu Robot Millennium została zainstalowana na partycji NTFS (Windows NT), to należy udostępnić do odczytu główny katalog programu Robot Millennium dla innych użytkowników, natomiast katalog "Users" musi być udostępniony z prawem zapisu. Administrator powinien mieć prawo zapisu do głównego katalogu programu Robot Millennium. W trakcie instalacji węzła wersji sieciowej katalog RobotMillennium musi być udostępniony z prawami zapisu. INSTALACJA WĘZŁA WERSJI SIECIOWEJ PROGRAMU ROBOT Millennium Podczas instalacji węzła wersji sieciowej programu Robot Millennium w oknie dialogowym Rodzaj instalacji należy wybrać opcję Sieciowa - węzeł (Najszybsze działanie) lub Sieciowa - węzeł (Oszczędzanie dysku). Podobnie jak podczas instalacji wersji na pojedynczym komputerze dla obu typów instalacji węzła sieciowego można wybrać składniki, które mają być zainstalowane. UWAGA: Zaleca się zainstalowanie tych samych wersji językowych programu Robot Millennium na wszystkich węzłach sieci.

22 strona: 22 ROBOT Millennium wersja Podręcznik użytkownika Przy instalacji węzła należy wskazać katalog serwerowej instalacji programu Robot Millennium (serwer programu Robot Millennium powinien być zainstalowany wcześniej). Należy zwrócić uwagę na to, czy katalog do wersji serwerowej programu Robot Millennium został podany jako adres sieciowy, czy też został zmapowany (zamieniony na literę dysku). W tym drugim przypadku należy ustawić opcję do ponownego mapowania tego dysku po restarcie systemu Windows. W instalacji wersji sieciowej wprowadzono możliwość wyboru Serwera Plików Użytkownika; jest to miejsce, w którym zapisywane są pliki użytkownika. W poniższym oknie dialogowym wybrane może zostać miejsce serwera programu Robot; program instalujący sprawdza prawo do zapisu w podanym miejscu i przerywa dalszą instalację, jeżeli użytkownik tego prawa nie ma.

23 ROBOT Millennium wersja Podręcznik użytkownika strona: 23 Po zainstalowaniu plików na wersji węzłowej programu Robot Millennium instalowana jest Licencja Protekcji. Wyświetlone zostaje okno dialogowe pokazane na poniższym rysunku, w którym należy podać ścieżkę do Licencji Protekcji zainstalowanej w trakcie instalacji protekcji sieciowej programu Robot Millennium. Protekcję węzłową można zainstalować bezpośrednio z dyskietki protekcyjnej. Należy wtedy podać ścieżkę dostępu do dyskietki (np. A:\). Po zakończeniu instalacji należy wykonać restart systemu Windows.

24 strona: 24 ROBOT Millennium wersja Podręcznik użytkownika FUNKCJONALNOŚĆ WERSJI SIECIOWEJ Poniżej wymienione zostały podstawowe cechy wersji sieciowej programu Robot Millennium: 3. Praca w trybie lokalnym lub serwerowym Użytkownik może wybrać miejsce, gdzie będą znajdowały się jego pliki (projekty i pliki konfiguracyjne). Może to być komputer lokalny, na którym aktualnie pracuje lub komputer serwerowy. W tym drugim przypadku (gdy pliki znajdują się na komputerze serwerowym) użytkownik będzie mógł pracować nad swoimi projektami z dowolnego komputera w sieci. 4. Możliwość pracy nad projektem z dowolnego komputera Jeżeli użytkownik wybierze pracę w trybie serwerowym, będzie mógł pracować nad swoimi projektami z dowolnego komputera w sieci (bez konieczności kopiowania swoich plików pomiędzy komputerami). 5. Zorientowanie programu na użytkownika Każdy użytkownik ma własny katalog z plikami konfiguracyjnymi i projektami. 6. Zaawansowane opcje obsługi plików konfiguracyjnych Administrator może definiować na komputerze serwerowym pliki konfiguracyjne obowiązujące wszystkich użytkowników w sieci. Użytkownik jest informowany o ewentualnych zmianach i może łatwo dokonać aktualizacji swoich plików konfiguracyjnych (porównaj przedstawiony poniżej opis programu Administrator). 7. Możliwość ograniczenia dostępu do programu Robot Jeżeli istnieje taka konieczność, to administrator może zdefiniować listę osób mających prawo do używania programu Robot, prawo dokonywania zmian w domyślnej konfiguracji itp. (porównaj przedstawiony poniżej opis programu Administrator).

25 ROBOT Millennium wersja Podręcznik użytkownika strona: 25 PROGRAM ADMINISTRATOR Do konfiguracji parametrów pracy wersji sieciowej programu Robot Millennium służy program Administrator (admn.exe). Program znajduje się w katalogu SYSTEM/EXE zainstalowanego programu Robot Millennium. Możliwości programu Administrator zależą od uprawnień użytkownika. Zwykłemu użytkownikowi programu Robot Millennium po uruchomieniu programu Administrator pokazuje się okno dialogowe, które składa się z trzech zakładek (Pliki, Tryb pracy i Robot Expert). Administrator programu Robot Millennium ma dodatkowo w oknie dialogowym dostęp do trzech kolejnych zakładek (Użytkownicy, System i Monitor Sieciowy). UWAGA: Przed uruchomieniem programu Administrator należy sprawdzić, czy nie jest aktualnie otwarty program Robot Millennium. Poniżej przedstawiono opis poszczególnych zakładek znajdujących się w oknie dialogowym administratora. Zakładka Użytkownicy (opcje tylko dla administratora) Zakładka Użytkownicy pozwala administratorowi zdefiniować listę użytkowników i nadać im odpowiednie prawa. W oknie dialogowym znajdują się następujące opcje: Nazwa użytkownika - nazwa pod jaką użytkownik jest widziany w sieci Prawo dostępu - użytkownik może uruchomić program Robot Prawa administratora - użytkownik otrzymuje pełne prawa administratora Prawo do pracy na własnej konfiguracji - użytkownik może pracować na własnych plikach konfiguracyjnych, w przeciwnym przypadku konfiguracją pracy dla użytkownika jest konfiguracja serwerowa Opcja Sprawdzaj listę użytkowników przy starcie Robota powoduje, iż osoba nie znajdująca się na liście nie prawa do używania programu. Zakładka System (opcje tylko dla administratora) W oknie dialogowym znajdują się następujące opcje: Modyfikacja plików konfiguracyjnych - po wybraniu tej opcji konfiguracja administratora stanie się konfiguracją serwerową (następnie użytkownicy będą mogli zaktualizować swoje własne pliki konfiguracyjne o zmiany dokonane przez administratora) Kod protekcji - w przypadku zmiany kodu protekcji (np. po dokupieniu nowej opcji), nowy kod należy wpisać w pole edycyjne. Po uruchomieniu przez użytkownika programu Robot Millennium, aplikacja automatycznie zaktualizuje kod protekcji Utworzenie nowej bazy danych użytkowników - skasowanie aktualnej bazy użytkowników i utworzenie nowej. Zakładka Monitor Sieciowy (opcje tylko dla administratora) Opcje znajdujące się na tej zakładce umożliwiają podanie adresu sieciowego komputera, na którym zainstalowany jest Monitor Sieciowy. Podany adres stosowany jest dla wszystkich zainstalowanych programów Robot Expert (kalkulatorów). Robot Millennium znajduje ten adres automatycznie. Zakładka Pliki Przy starcie programu Robot może pojawić się komunikat o konieczności dokonania aktualizacji plików konfiguracyjnych lub systemowych. Zakładka Pliki informuje użytkownika o stanie jego plików oraz pozwala na ich automatyczną aktualizację. UWAGA: Program Robot powinien być wtedy zamknięty. Zakładka Tryb pracy Zakładka Tryb pracy pozwala zdefiniować użytkownikowi parametry jego pracy w sieci. Lokalny tryb pracy spowoduje, iż pliki konfiguracyjne użytkownika będą znajdowały się na jego komputerze lokalnym (szybszy dostęp).

26 strona: 26 ROBOT Millennium wersja Podręcznik użytkownika Tryb pracy serwerowy spowoduje, iż pliki konfiguracyjne użytkownika znajdą się na serwerze. Zalecane jest to w sytuacji, gdy użytkownik będzie chciał pracować nad swoimi projektami na różnych komputerach. Wybór konfiguracji pozwala zadeklarować się użytkownikowi czy chce używać własną konfigurację, czy konfigurację serwerową (zdefiniowaną przez administratora systemu). Kopiowanie lokalnych plików konfiguracyjnych i projektów na serwer lub plików serwerowych na dysk lokalny należy wykonać po zmianie trybu pracy (odpowiednio z trybu lokalnego na serwerowy lub z serwerowego na lokalny) o ile nadal chcemy pracować na tych samych plikach konfiguracyjnych. Zakładka Robot Expert Zakładka Robot Expert pozwala na aktualizację adresu sieciowego komputera, na którym zainstalowany jest Monitor Sieciowy. Przykłady wykorzystywania programu Administrator A. Co należy zrobić, gdy użytkownik nie może uruchomić programu Robot Millennium: sprawdzić, czy włączony jest serwer jeżeli w trakcie instalacji węzła ścieżka do serwera została zmapowana, to należy sprawdzić czy po restarcie komputera mapowanie jest nadal aktualne sprawdzić, czy użytkownik ma prawo do odczytu w katalogu System na serwerze sprawdzić, czy użytkownik ma prawo do zapisu w katalogu Users\Nazwa użytkownika sprawdzić, czy użytkownik ma prawo używać program Robot Millennium. B. Komunikaty przy starcie programu Robot Millennium W przypadku pojawienia się komunikatu o konieczności aktualizacji plików konfiguracyjnych lub systemowych należy po uruchomieniu programu Administrator przejść na zakładkę Pliki i uruchomić odpowiednią opcję. C. Praca użytkowników w wersji sieciowej Jeżeli użytkownik chce pracować nad swoimi projektami z dowolnego komputera w sieci, to powinien na zakładce Tryb pracy włączyć opcję Tryb pracy serwerowy. Jeżeli użytkownik pracuje w trybie lokalnym (jego pliki konfiguracyjne znajdują się na komputerze lokalnym) i chce na tych samych plikach pracować na innym komputerze, to powinien: uruchomić program Administrator przejść na zakładkę Tryb pracy wybrać opcję kopiowania plików na serwer zmienić tryb pracy na serwerowy. D. Praca administratora wersji sieciowej Modyfikacja konfiguracji serwerowej (dokonanie zmian w konfiguracji widocznych dla wszystkich użytkowników): administrator upewnia się, że pracuje na aktualnej konfiguracji (zakładka Pliki), jeżeli nie to aktualizuje swoje pliki konfiguracyjne administrator wprowadza potrzebne zmiany (dodanie nowego materiału, zdefiniowanie nowego profilu, podpory, dodanie nowego wzorca wydruku itp.) uruchamia program Administrator na zakładce System okna dialogowego wybiera opcję Modyfikacja plików konfiguracyjnych zamyka program Administrator użytkownik, który potem uruchomi program Robot Millennium, otrzyma komunikat o potrzebie aktualizacji plików konfiguracyjnych. Modyfikacja kodu protekcji (np. po dokupieniu nowych opcji): administrator uruchamia program Administrator na zakładce System okna dialogowego wprowadza nowy kod protekcji użytkownik, który potem uruchomi program Robot Millennium, będzie miał automatycznie zaktualizowany kod protekcji.
