1 SUSE Linux Enterprise 12 High Availability Extension Piotr Szewczuk Starszy konsultant

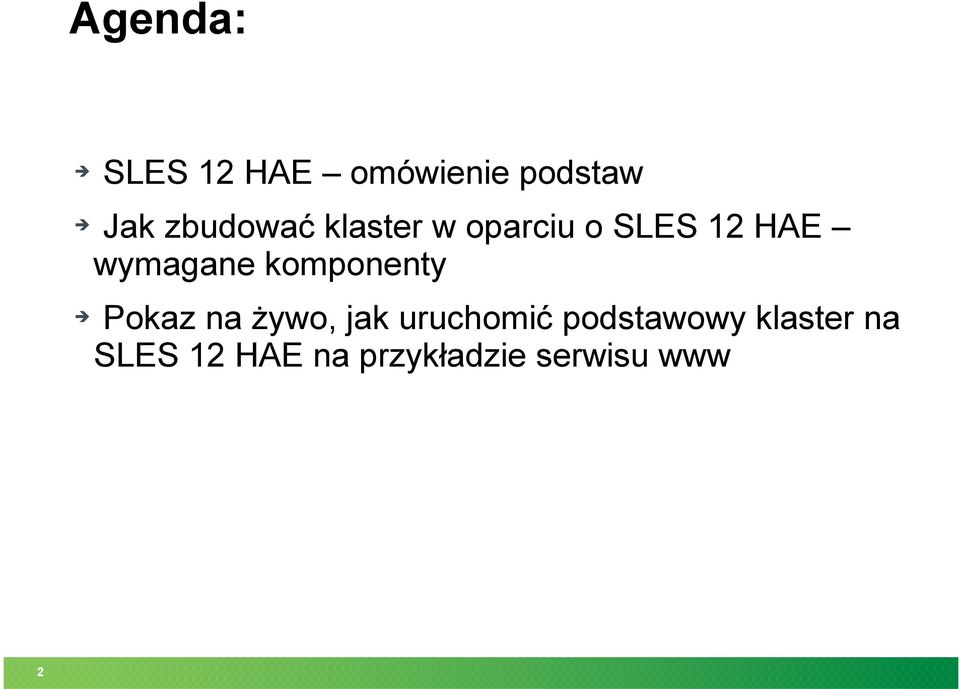

2 Agenda: 2 SLES 12 HAE omówienie podstaw Jak zbudować klaster w oparciu o SLES 12 HAE wymagane komponenty Pokaz na żywo, jak uruchomić podstawowy klaster na SLES 12 HAE na przykładzie serwisu www

3 SLES 12 HAE podstawy

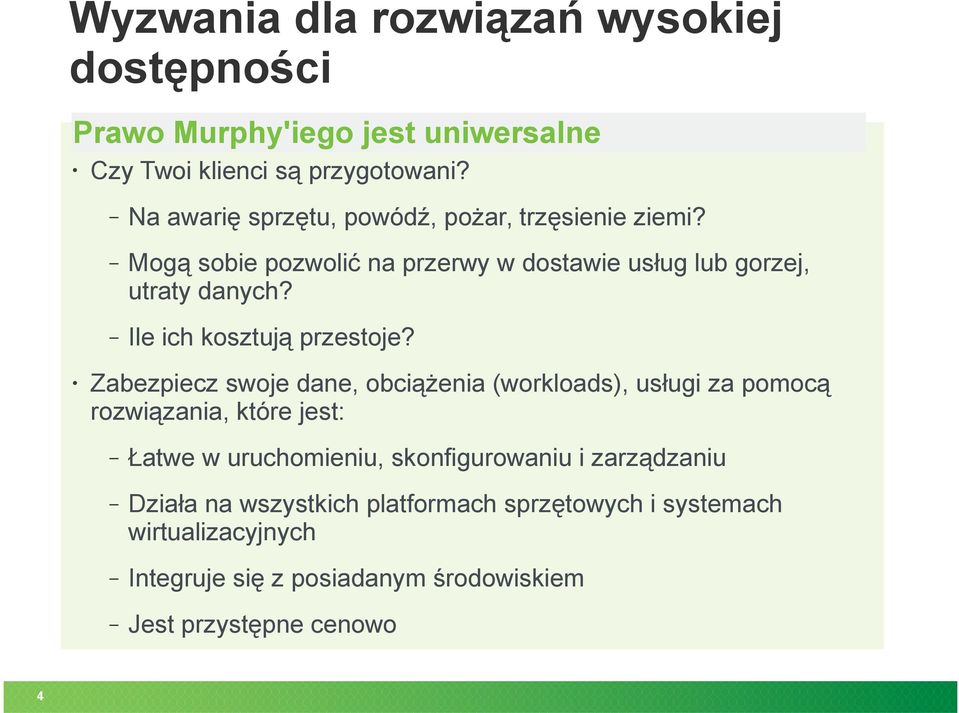

4 Wyzwania dla rozwiązań wysokiej dostępności Prawo Murphy'iego jest uniwersalne 4 Czy Twoi klienci są przygotowani? Na awarię sprzętu, powódź, pożar, trzęsienie ziemi? Mogą sobie pozwolić na przerwy w dostawie usług lub gorzej, utraty danych? Ile ich kosztują przestoje? Zabezpiecz swoje dane, obciążenia (workloads), usługi za pomocą rozwiązania, które jest: Łatwe w uruchomieniu, skonfigurowaniu i zarządzaniu Działa na wszystkich platformach sprzętowych i systemach wirtualizacyjnych Integruje się z posiadanym środowiskiem Jest przystępne cenowo

5 SLE HAE 12 nowe funkcjonalności Odświeżony główny kod produktu Przeglądanie historii klastra Nowi agenci do Fencingu Obsługa SCSI Odzyskiwanie węzłów 5 Wsparcie off-line ReaR (Relax and Recover) Load Balancer HAproxy Klastrowe systemy plików OCFS2 GFS2

6 SLE HAE 12 nowe funkcjonalności Pacemaker Tagowanie obiektów Poprawiona wydajność bazy CIB HAWK Ocena zdrowia klastra Ulepszone raportowanie błędów i składni konfiguracyjnej Ulepszone kreatory Rozszerzenie Geo Ulepszony algorytm działania CIB atrybuty per site Przełączanie IP w oparciu o nazwy DNS Cluster Shell: 6

7 A Traditional Cluster SUSE HAE tradycyjny klaster Hardware Router Node 1 Node 2 SAN 7 Node 3

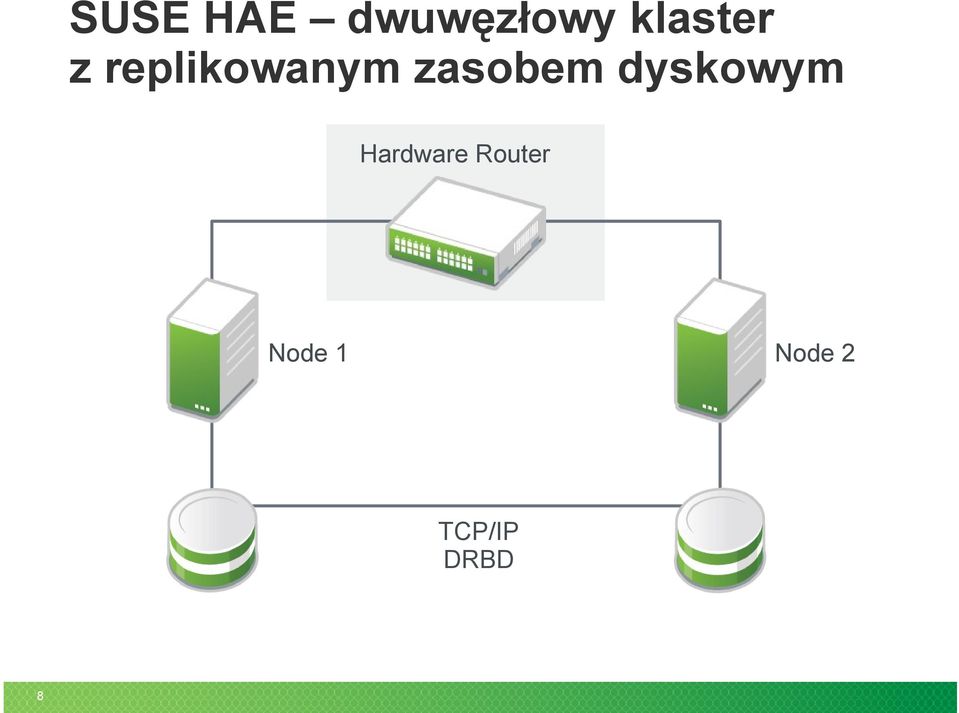

8 SUSE HAE dwuwęzłowy klaster A Traditional Cluster z replikowanym zasobem dyskowym Hardware Router Node 1 Node 2 TCP/IP DRBD 8

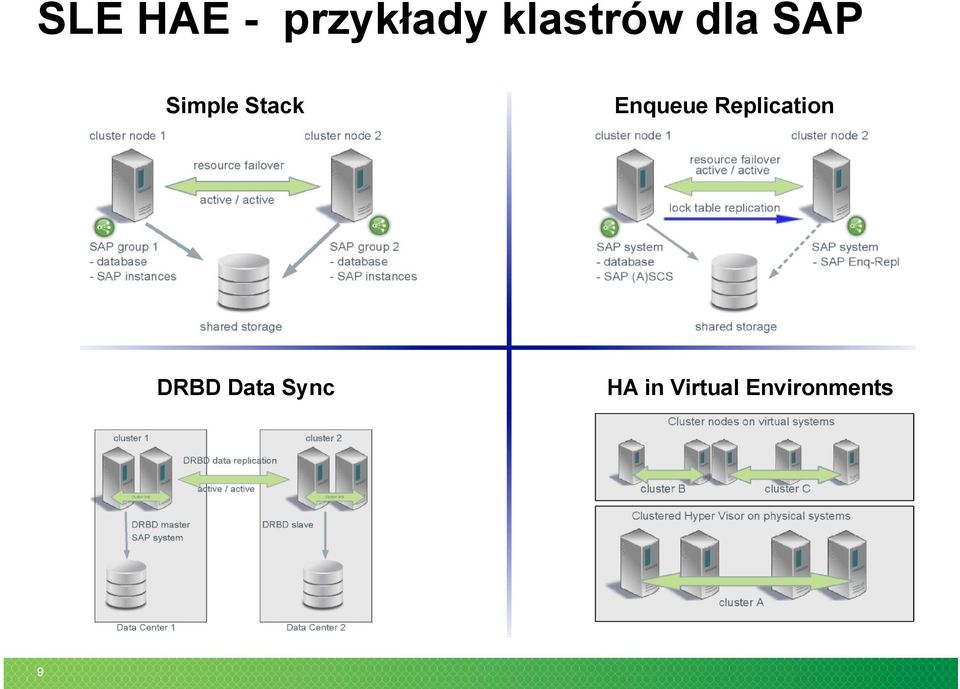

9 SLE HAE - przykłady klastrów dla SAP Simple Stack DRBD Data Sync 9 Enqueue Replication HA in Virtual Environments

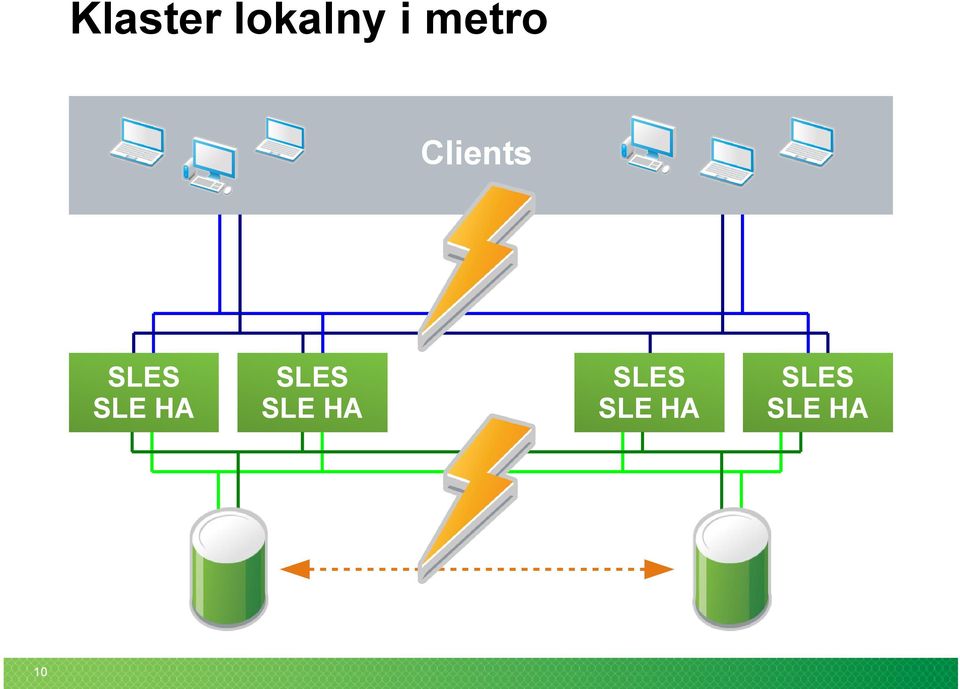

10 Klaster lokalny i metro Clients SLES SLE HA 10 SLES SLE HA SLES SLE HA SLES SLE HA

11 Komponenty na pojedynczym węźle klastra SAP Apache iscsi Filesystems IP address STONITH Xen LRM libvirt Resource Agents MySQL LSB init... DRAC Web GUI ilo Python GUI SBD LVS CRM Shell Fencing c DRBD MPIO YaST2 Policy Engine CIB Pacemaker DRBD clvmd OpenAIS Ocfs2_controld dlm_controld ext3, XFS OCFS2 Linux Kernel DLM clvm2 SCTP 11 DRBD Multipath IO Local Disks SAN FC(oE), iscsi TCP UDP multicast Bonding Ethernet UDP Infiniband multicast c OpenAIS

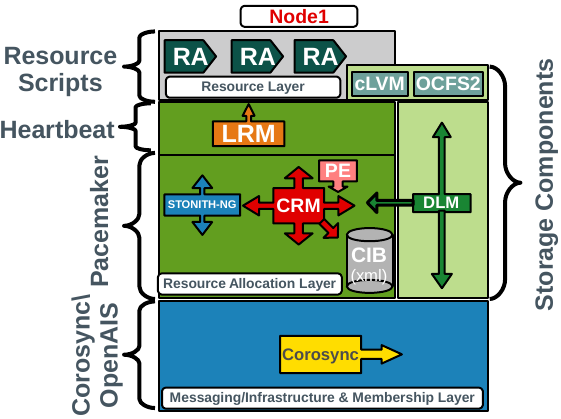

12 Klaster architektura węzła 12

13 Klaster grupowanie zasobów 13

14 Geo Clustering w rozwiązaniu SUSE Linux High Availability Extension 14 Informacje o produkcie Rozszerza możliwości działania SLE HAE na nieograniczone odległości Pozwala wdrażać fizyczne i wirtualne klastry linuksowe w centrach danych na całym świecie Obsługuje automatyczne i ręczne przełączanie Licencjonowanie i ceny Wymaga dodatkowej subskrypcji Wymaga tego samego poziomu wsparcia, jak dla posiadanych subskrypcji SLES

15 Geo Cluster Konfiguracja Site C (Arbitrator) boothd boothd Node 1 boothd Node 2 Site A 15 Node 7 Node 8 Site B

16 Jak zbudować klaster

17 SUSE HAE elementy układanki Konfiguracja zasobów klastrowych Tworzenie klastra Konfiguracja systemu SLES + HAE Sieć (Bonding) Zasoby dyskowe (MPIO) 17

18 SUSE HAE 12 zasoby dyskowe 18 Wykorzystujemy standardowe zasoby dostępne w SLES 12 Obsługiwane protokoły dla współdzielonych zasobów (shared SCSI, iscsi, FC, FCoE) Pamiętajmy o klastrowych systemach plików (OCFS2, GFS)

19 SLE HAE 12 agregacja połączeń sieciowych 19

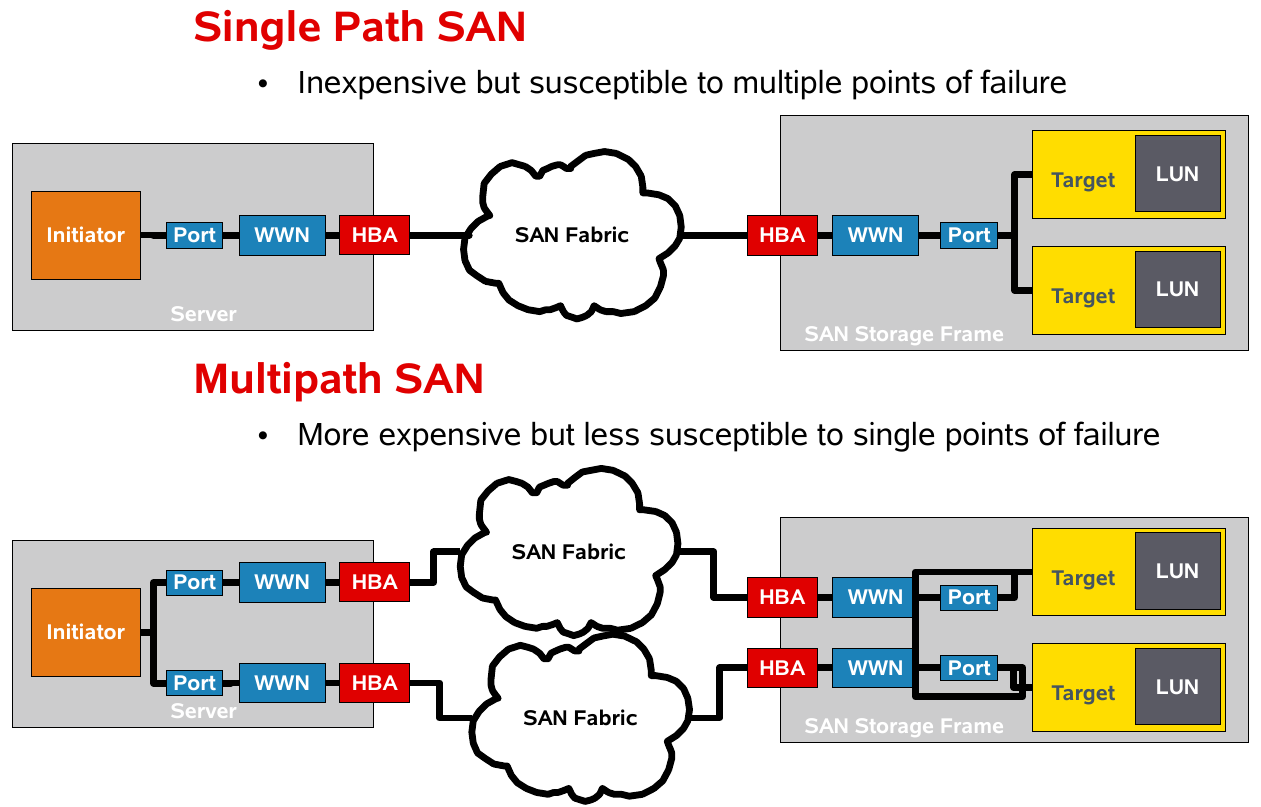

20 SUSE HAE 12 MPIO 20

21 SLE HAE 12 MPIO 21

22 Instalacja SLE HAE 12 22

23 SLE HAE 12 Fencing Izolacja zasobów (zwykle dysków) pomiędzy węzłami Dwa sposoby realizacji Izolacja zasobu - SAN switch remapping Izolacja węzła - power-off lub panic 23

24 SLE HAE 12 STONITH Shoot The Other Node In The Head Sposób realizacji Fencingu w SLES Program działający jako część oprogramowania klastra Zalecane metody realizacji: partycja SBD, karty zarządzające Wspiera kilka metod wymuszenia izolacji stonith 24 L wyświetla listę dostępnych urządzeń

25 SLE HAE przykład klastra Client s Network Links Xen VM 1 LAMP Apache IP ext3 Xen VM 2 clvm2+ocfs2 DLM Pacemaker Storage Corosync + openais Kernel 25 Kernel Kernel

26 Licencjonowanie - rodzaje dostępnych subskrypcji

27 Rodzaje subskrypcji 27 Basic poprawki (łatki, aktualizacje), nowe wersje Standard poprawki, nowe wersje + pomoc techniczna 12x5 świadczona drogą elektroniczną, czas reakcji 4 godz. Priority poprawki, nowe wersje + pomoc techniczna 24x7 świadczona drogą elektroniczną, czas reakcji 4 godz., w przypadku zatrzymania serwera - 1 godz. Co nas wyróżnia: W Polsce jest dział obsługi technicznej SUSE. Zgłoszenia elektroniczne mogą być obsługiwane lokalnie w języku polskim z możliwą eskalacją do programistów Możliwość rozszerzenia usług: on-site, wdrożenia, konsulting

28 SUSE Linux Enterprise Server subskrypcje i licencjonowanie 28 Platforma Intel/AMD 64-bity subskrypcje dostępne są na serwer fizyczny (bez opcji wirtualizacji) lub na serwer fizyczny (z opcją wirtualizacji, nielimitowana liczba wirtualnych maszyn) Subskrypcja zapewnia możliwość korzystania z dowolnej aktualnie wspieranej wersji SLES (10,11, 12). Wsparcie dla XEN/KVM (zawarte w SLES 12) Standardowa subskrypcja to 12 miesięcy; istnieje możliwość wykupienia subskrypcji na okres 3, 5 lat Subskrypcję należy wykupić na 2, 4 lub 8 socketów (podstawek procesora z obsadzonym CPU)

29 Wirtualizacja 29 Pełne wsparcie dla dwóch hipernadzorców Xen KVM Strategia Perfect Guest VMware ESX Microsoft Hyper-V Citrix XenServer SUSE Linux Enterprise wraz z Xen oraz KVM SUSE Appliance Program i SUSE Studio dla łatwego budowania, testowania i dystrybuowania gotowych rozwiązań Unikalna efektywność kosztowa nielimitowana liczba wirtualnych maszyn SLES na pojedynczym serwerze fizycznym z jedną subskrypcją SUSE Linux Enterpise Server

30 SLES ceny subskrypcji 30

31 SLE High Availability Extension - klastry, licencjonowanie * wersja 64-bitowa * poziom usługi maintenance dziedziczony z podstawowej subskrypcji SLES 31

32 Przykład klastra www w oparciu o SLE HAE

33 Opis środowiska demonstracyjnego 33 Środowisko demonstracyjne zbudowane zostało w oparciu o wirtualizację z hiperwizorem KVM 3 węzły klastra z zainstalowanym systemem SUSE Linux Enterprise Server 12 i dodatkiem HA maszyny wirtualne KVM Przestrzeń dyskowa w oparciu o SUSE Linux Enterprise Server 12 i iscsi udostępnione dwa luny: partycja sbd i partycja pod zasób dyskowy www z systemem plików OCFS2 Na potrzeby komunikacji iscsi została wydzielony odseparowany fragment sieci LAN

34 Generowanie kluczy SSH Aby logować się, bez haseł, za pomocą kluczy ssh na zdalne serwery należy na serwerze, z którego będziemy się logować, na inny serwer, wygenerować klucze ssh: ssh-keygen -t rsa -b 1024 Generating public/private rsa key pair. Enter file in which to save the key (/root/.ssh/id_rsa): Enter passphrase (empty for no passphrase): Enter same passphrase again: Your identification has been saved in /root/.ssh/id_rsa. Your public key has been saved in /root/.ssh/id_rsa.pub. Aby przyśpieszyć logowanie za pomocą ssh można wyłączyć rozwiązywanie nazw DNS w konfiguracji serwera ssh #vi /etc/sshd/sshd_config UseDNS no #rcsshd restart 34

35 Dystrybuowanie kluczy SSH Klucze ssh generujemy na każdym węźle i następnie kopiujemy na serwery obok, jak również na host na którym był generowany klucz. ssh-copy-id -i /root/.ssh/id_rsa.pub root@sles12-node2 ssh-copy-id -i /root/.ssh/id_rsa.pub root@sles12-node3 ssh-copy-id -i /root/.ssh/id_rsa.pub root@sles12-node1 35

36 Równoległe SSH Tworzymy plik konfiguracyjny z adresami hostów /etc/clusternodes.pssh Wykonujemy polecenia na wszystkich węzłach jednocześnie wywołując polecenie: pssh -ih /etc/clusternodes.pssh 'polecenie' sles12-node1:~ # cat /etc/clusternodes.pssh root@sles12-node1 root@sles12-node2 root@sles12-node3 36

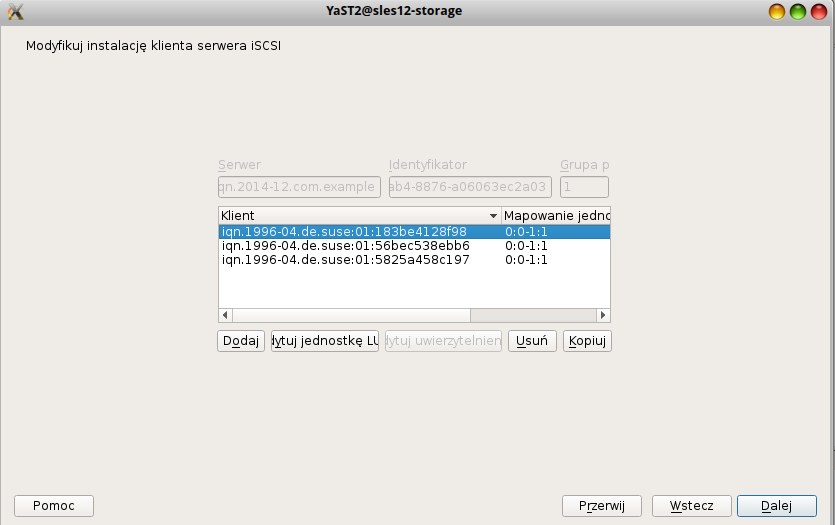

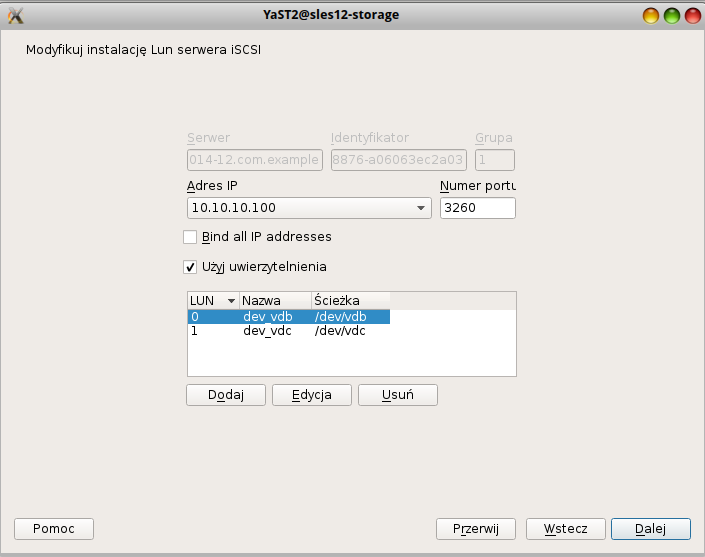

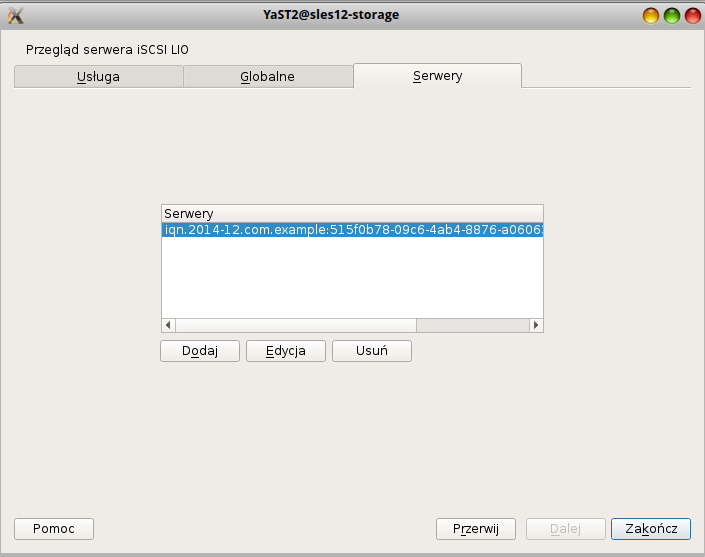

37 Zasoby dyskowe iscsi (Target) 37

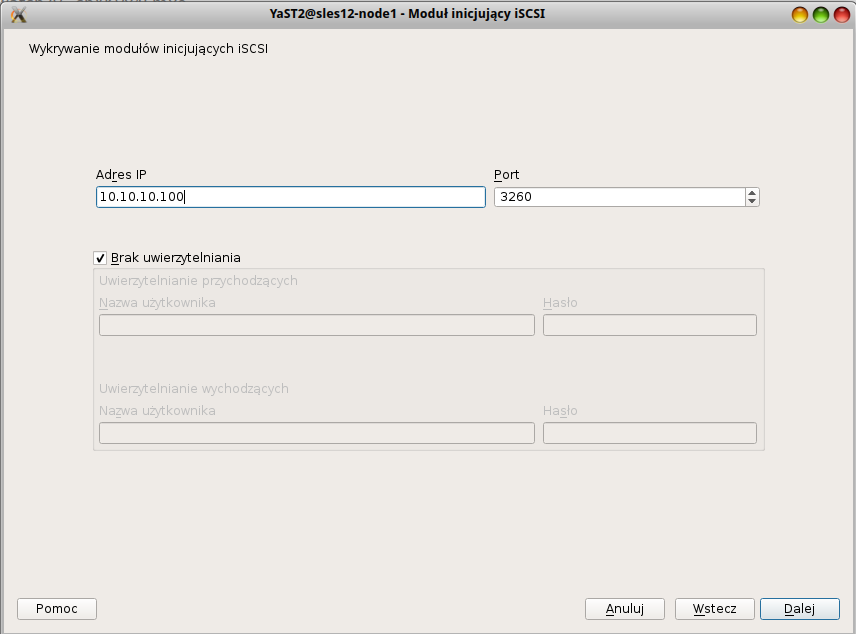

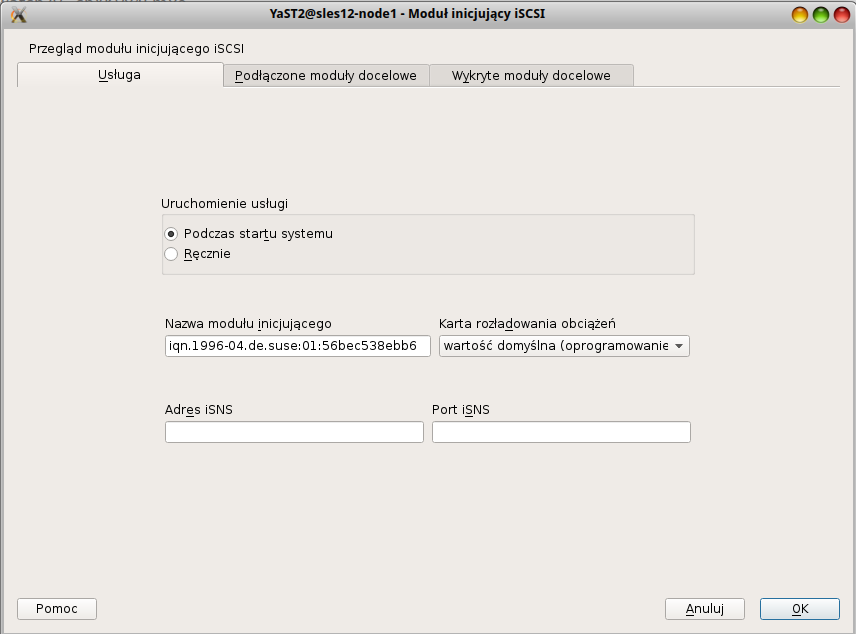

41 Zasoby dyskowe iscsi (Initiator) 41

45 Tworzenie klastra pierwszy węzeł Na pierwszym węźle uruchamiamy narzędzie sleha-init sles12-node1:~ # sleha-init Odpowiadamy na kolejne pytania: konfiguracja usługu NTP generowanie kluczy ssh (wybieramy opcję No) ustawienie adresacji sieciowej na potrzeby klastra (Multicast lub Unicast) wskazanie ścieżki do partycji SBD zmiana hasła (polecenie passwd) dla użytkownika passwd hacluster 45

46 Tworzenie klastra dodawanie koleinych węzłów w klastrze Na kolejnych węzłach klastra uruchamiamy narzędzie sleha-join sles12-node2:~ # sleha-join Odpowiadamy na kolejne pytania: konfiguracja usługu NTP generowanie kluczy ssh (wybieramy opcję No) podajemy adres IP pierwszego węzła w klastrze zmiana hasła (polecenie passwd) dla użytkownika passwd hacluster 46

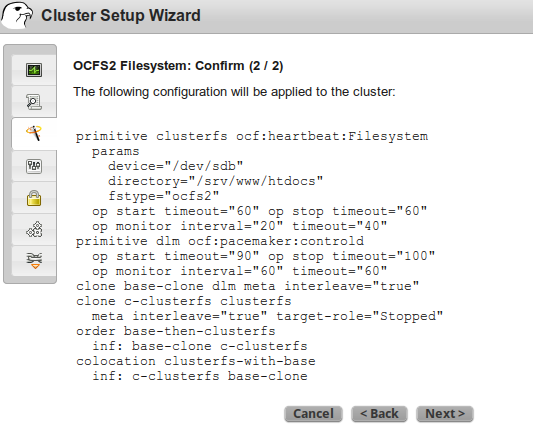

47 Tworzenie zasobów klastrowych współdzielony zasób dyskowy OCS2 Logujemy się do graficznego narzędzia HAWK, do zarządzania klastrem SLE HAE, za pomocą przeglądarki internetowej: Z dostępnych kreatorów wybieramy opcję tworzenia zasobu OCFS2 47

48 Tworzenie zasobów klastrowych współdzielony zasób dyskowy OCS2 48

53 Tworzenie zasobów klastrowych serwis www Na wszystkich węzłach instalujemy wymagane pakiety sles12-node1:~ # pssh -ih /etc/clusternodes.pssh 'zypper in -y apache2 apache2-mod_php5 php5' pssh -ih /etc/clusternodes.pssh 'chown -R wwwrun.www /srv/www/htdocs' pssh -ih /etc/clusternodes.pssh 'a2enmod php5' Ważne!!! - wyłączamy automatyczny start usługi www na wszystkich węzłach: pssh -ih /etc/clusternodes.pssh 'systemctl disable apache2' 53

54 Konfigurujemy zasoby klastrowe na potrzeby serwisu www Na wszystkich węzłach instalujemy wymagane pakiety sles12-node1:~ # pssh -ih /etc/clusternodes.pssh 'zypper in -y apache2 apache2-mod_php5 php5' pssh -ih /etc/clusternodes.pssh 'chown -R wwwrun.www /srv/www/htdocs' pssh -ih /etc/clusternodes.pssh 'a2enmod php5' Ważne!!! - wyłączamy automatyczny start usługi www na wszystkich węzłach: pssh -ih /etc/clusternodes.pssh 'systemctl disable apache2' 54

55 Konfigurujemy zasoby klastrowe na potrzeby serwisu www Dodajemy odpowiednie konfiguracje podstawowych agentów zasobów za pomoca polecenia crm configure edit: primitive p-ip_1 ocf:heartbeat:ipaddr2 \ meta target-role="stopped" \ params ip=" " cidr_netmask="16" nic="eth0" primitive p-apache ocf:heartbeat:apache \ op monitor interval="10" timeout="20" \ meta target-role="stopped" 55

56 Konfigurujemy zasoby klastrowe na potrzeby serwisu www Grupujemy podstawowe zasoby w grupę www, oraz zmieniamy kolejność startu usług tak, aby serwis www uruchamiał się dopero jak będzie dostępny zasób dyskowy group g-apache_group p-ip_1 p-apache order clusterfs-then-g-apache_group inf: cclusterfs g-apache_group 56 Potwierdzamy zmiany poleceniem commit

57 Zasoby Strona produktu Dokumentacja Strona z wersjami testowymi SUSE Customer Center
