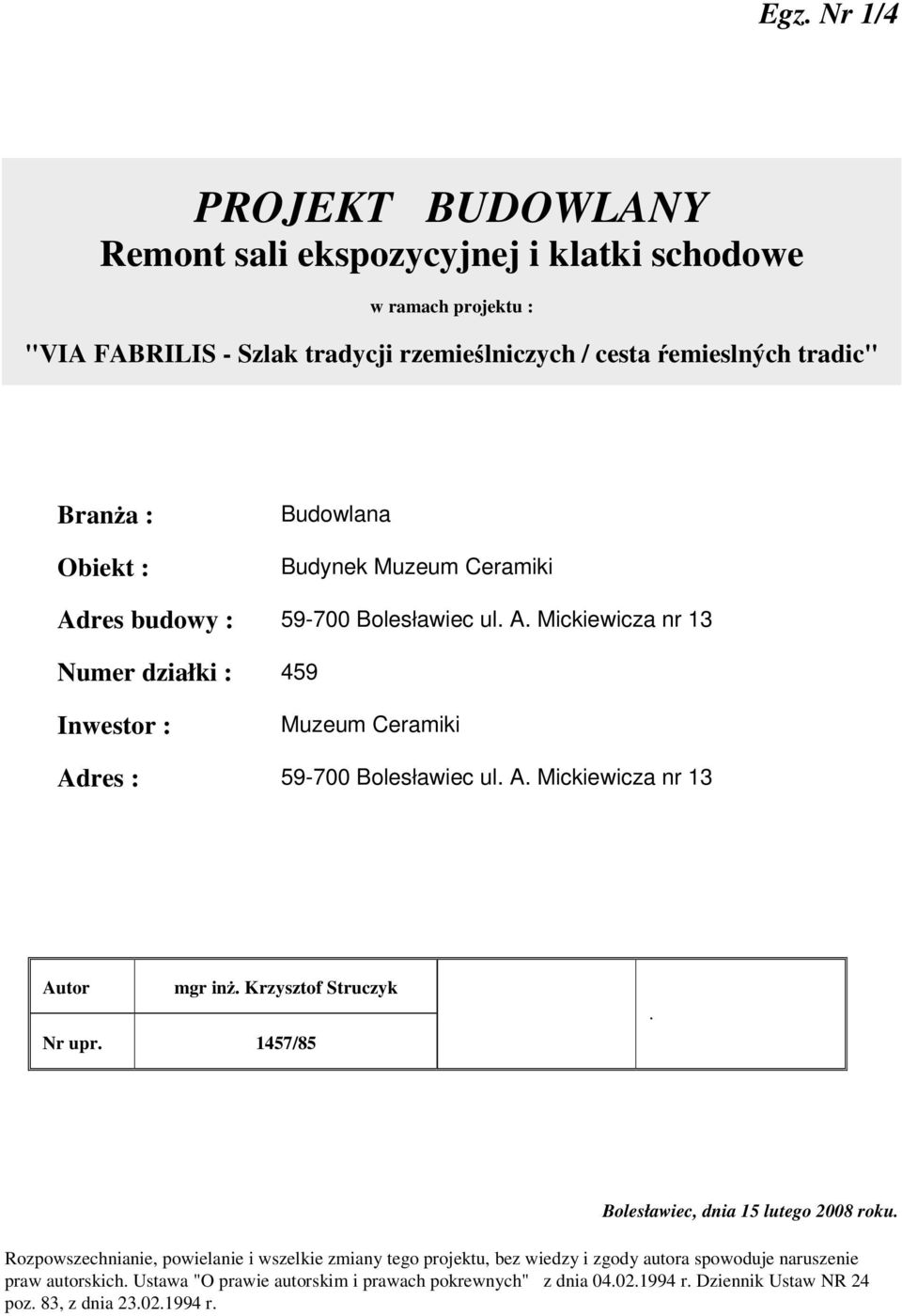

1 Egz. Nr 1/4 PROJEKT BUDOWLANY Remont sali ekspozycyjnej i klatki schodowe w ramach projektu : "VIA FABRILIS - Szlak tradycji rzemielniczych / cesta emieslných tradic" Brana : Obiekt : Budowlana Budynek Muzeum Ceramiki Adres budowy : Bolesławiec ul. A. Mickiewicza nr 13 Numer działki : 459 Inwestor : Muzeum Ceramiki Adres : Bolesławiec ul. A. Mickiewicza nr 13 Autor mgr in. Krzysztof Struczyk Nr upr. 1457/85. Bolesławiec, dnia 15 lutego 2008 roku. Rozpowszechnianie, powielanie i wszelkie zmiany tego projektu, bez wiedzy i zgody autora spowoduje naruszenie praw autorskich. Ustawa "O prawie autorskim i prawach pokrewnych" z dnia r. Dziennik Ustaw NR 24 poz. 83, z dnia r.

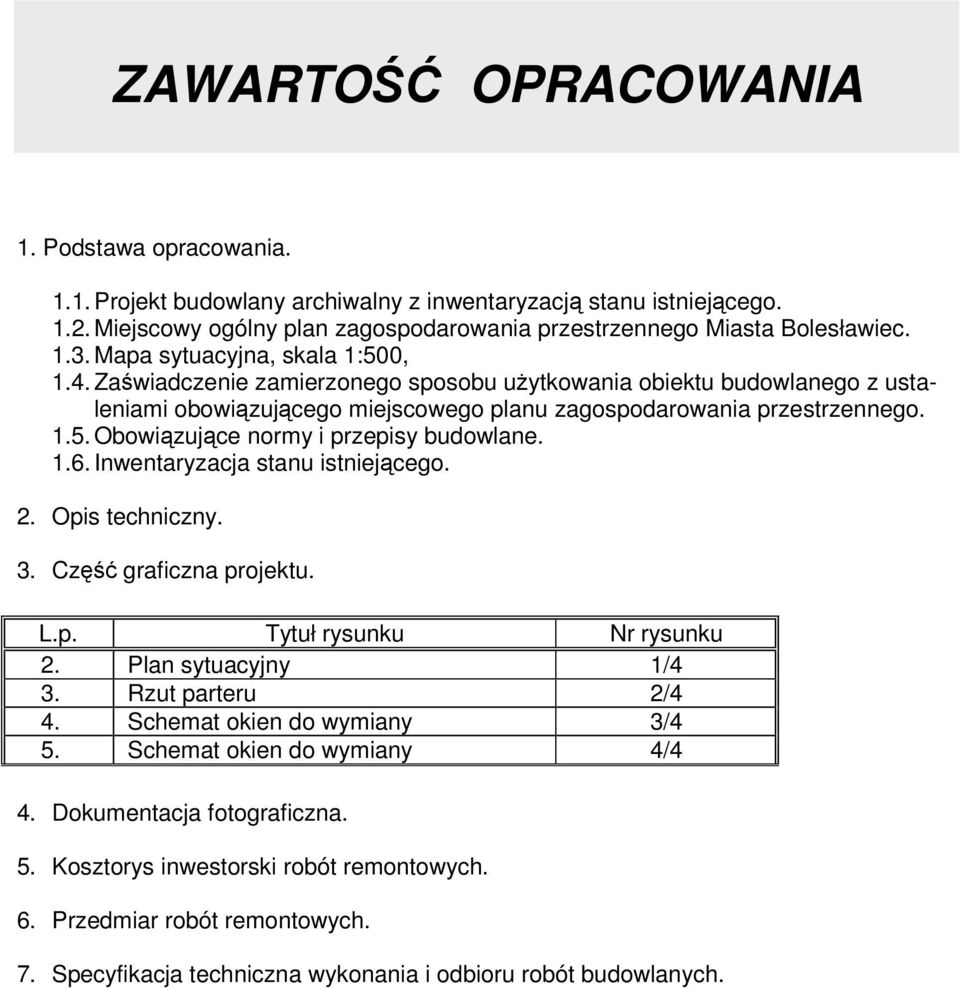

2 ZAWARTO OPRACOWANIA 1. Podstawa opracowania Projekt budowlany archiwalny z inwentaryzacj stanu istniejcego Miejscowy ogólny plan zagospodarowania przestrzennego Miasta Bolesławiec Mapa sytuacyjna, skala 1:500, 1.4. Zawiadczenie zamierzonego sposobu uytkowania obiektu budowlanego z ustaleniami obowizujcego miejscowego planu zagospodarowania przestrzennego Obowizujce normy i przepisy budowlane Inwentaryzacja stanu istniejcego. 2. Opis techniczny. 3. Cz graficzna projektu. L.p. Tytuł rysunku Nr rysunku 2. Plan sytuacyjny 1/4 3. Rzut parteru 2/4 4. Schemat okien do wymiany 3/4 5. Schemat okien do wymiany 4/4 4. Dokumentacja fotograficzna. 5. Kosztorys inwestorski robót remontowych. 6. Przedmiar robót remontowych. 7. Specyfikacja techniczna wykonania i odbioru robót budowlanych.

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Projekt budowlany archiwalny z inwentaryzacj stanu istniejcego Miejscowy ogólny plan zagospodarowania przestrzennego Miasta Bolesławiec Mapa sytuacyjna, skala 1:500, 1.4. Zawiadczeni zamierzonego sposobu uytkowania obiektu budowlanego z ustaleniami obowizujcego miejscowego planu zagospodarowania przestrzennego Obowizujce normy i przepisy budowlane, 1.6. Inwentaryzacja stanu istniejcego Zlecenie i uzgodnienia przedprojektowe z Inwestorem. 2. Przedmiot opracowania. Przedmiotem opracowania jest projekt architektoniczno-budowlany remontu Sali ekspozycyjnej na parterze i klatki schodowej budynku Muzeum Ceramiki. 2.1 Zakres remontu Sali ekspozycyjnej na parterze: wyburzenie cianki działowej dla powikszenia powierzchni wystawienniczej, naprawa tynków i roboty malarskie cian i sufitów, wymiana stolarki okiennej drewnianej, wymiana wewntrznych podokienników na granitowe, rozbiórka istniejcej podłogi z klepek parkietowych, naprawa podłoy posadzki, ułoenie nowej podłogi z parkietu, wymiana istniejcych grzejników centralnego ogrzewania, wymiana owietlenia sufitowego Sali, wykonanie nowej instalacji wentylacji Sali. 2.2 Zakres remontu klatki schodowej: naprawa tynków i roboty malarskie cian i sufitów, wymiana stolarki okiennej drewnianej, malowanie stolarki drzwiowej, remont schodów i porczy.

4 3. Dane ewidencyjne Lokalizacja. Działka zabudowana zlokalizowana w Bolesławcu przy ulicy A. Mickiewicza nr 13, teren z łagodnym spadkiem, w kierunku zachodnim. Kalenica, budynku objtego opracowaniem "równoległa" do ulicy Infrastruktura techniczna. Woda - sie wodocigowa istniejce przyłcze. Kanalizacja - sie kanalizacyjna istniejce przyłcze Energia elekt. - sie energetyczna istniejce przyłcze Gaz - sie gazowa istniejce przyłcze 3.2. Zestawienie pomieszcze. 4. Ocena stanu technicznego konstrukcji i elementów wykoczeniowych. 4.1 Fundamenty. Budynek Muzeum Ceramiki posiada ciany fundamentowe z kamienia posadowione bezporednio na gruncie mineralnym. Brak rys charakterystycznych dla osiadania i pracy fundamentów stan konstrukcji dobry ciany nadziemia. ciany z kamienia i cegły ceramicznej pełnej. Wewntrzne ciany z cegły ceramicznej pełnej grub. 24 cm. na zapr. cem.-wap. marki 3 Mpa, z tynkiem wewntrznym kat III. cianki działowe z cegły ceramicznej dziurawki gr. 12cm. Nie stwierdzono rys charakterystycznych dla pracy cian stan konstrukcji dobry. Widoczne odspojenie pomidzy rónymi rodzajami materiałów konstrukcyjnych Przewód kominowy. Przewód kominowy murowane z cegły pełnej kl.250 wyprowadzone ponad dach. W wysokoci kondygnacji przewody tynkowane tynki kat.iii. Nie stwierdzono rys i pkni przewodu kominowego oraz rozlasowania si cegły ponad dachem. Przewód drony na całej wysokoci stan konstrukcji dobry Stropy. Stropy czci Sali ekspozycyjnej kamienne łukowe, pozostałe stropy drewniane, od spodu tynki kat.iii. Nie stwierdzono rys charakterystycznych dla pracy stropów stan konstrukcji dobry.

5 4.5. Nadproa. Nad otworami okien i drzwi nadproa ceglane. Nie stwierdzono rys i pkni nadproy stan konstrukcji dobry Schody wewntrzne. Schody wewntrzne elbetonowe ze stopnicami i podstopnicami drewnianymi. Nie stwierdzono rys i pkni biegów klatki schodowej stan konstrukcji dobry. Stwierdzono znaczne wytarcie stopnic drewnianych cz stopnic wymaga wymiany. 4.7 Tynki. W budynku tynki cementowo-wapienne kat III. Stwierdzono rysy i pknicia tynków naley czciowo odbi stare tynki i wykona ich uzupełnienie oraz wykona przecierk istniejcych tynków Okna i drzwi. Okna Sali ekspozycyjnej drewniane jednoszybowe. Drzwi wejciowe drewniane płycinowe. Stwierdzono całkowit dekapitalizacj stolarki okiennej. Naley wykona now stolark drewnian oraz oczyci i pomalowa drzwi Podłogi. W Sali ekspozycyjnej podłogi z klepek parkietowych na podłou betonowym. Stwierdzono dekapitalizacje i znaczne ubytki parkietu wykona izolacj poziom z mas szpachlowych, nowe posadzki betonowe i podłog z parkietu Wentylacja. Brak przewodów wentylacyjnych Sali ekspozycyjnej. Naley zaprojektowa kanały wentylacyjne nawiewne w oknach. Wentylacja wycigowa grawitacyjna poprzez system anemostatów sufitowych i gitkich przewodów wentylacyjnych, ocieplonych warstw izolacji termicznej obudowan płytami G-K 2x 12,5 mm ognioodpornymi i podłczonych do kominków dachowych. ( np. system przewodów gitkich i kanałów wentylacyjnych, oraz osprzt - VTS / Variant Schlauchtechnik GmbH) Malowanie. ciany wewntrzne i sufity malowane farbami kredowymi z dodatkiem emulsji. Stwierdzono rysy, pknicia i wyłuszczenie si powłok malarskich naley wykona nowe wewntrzne powłoki malarskie. UWAGA: STAN KONSTRUKCJI BUDYNKU DOBRY, OBIEKT NADAJE SI DO PLANOWANEGO ZAKRESU REMONTU.

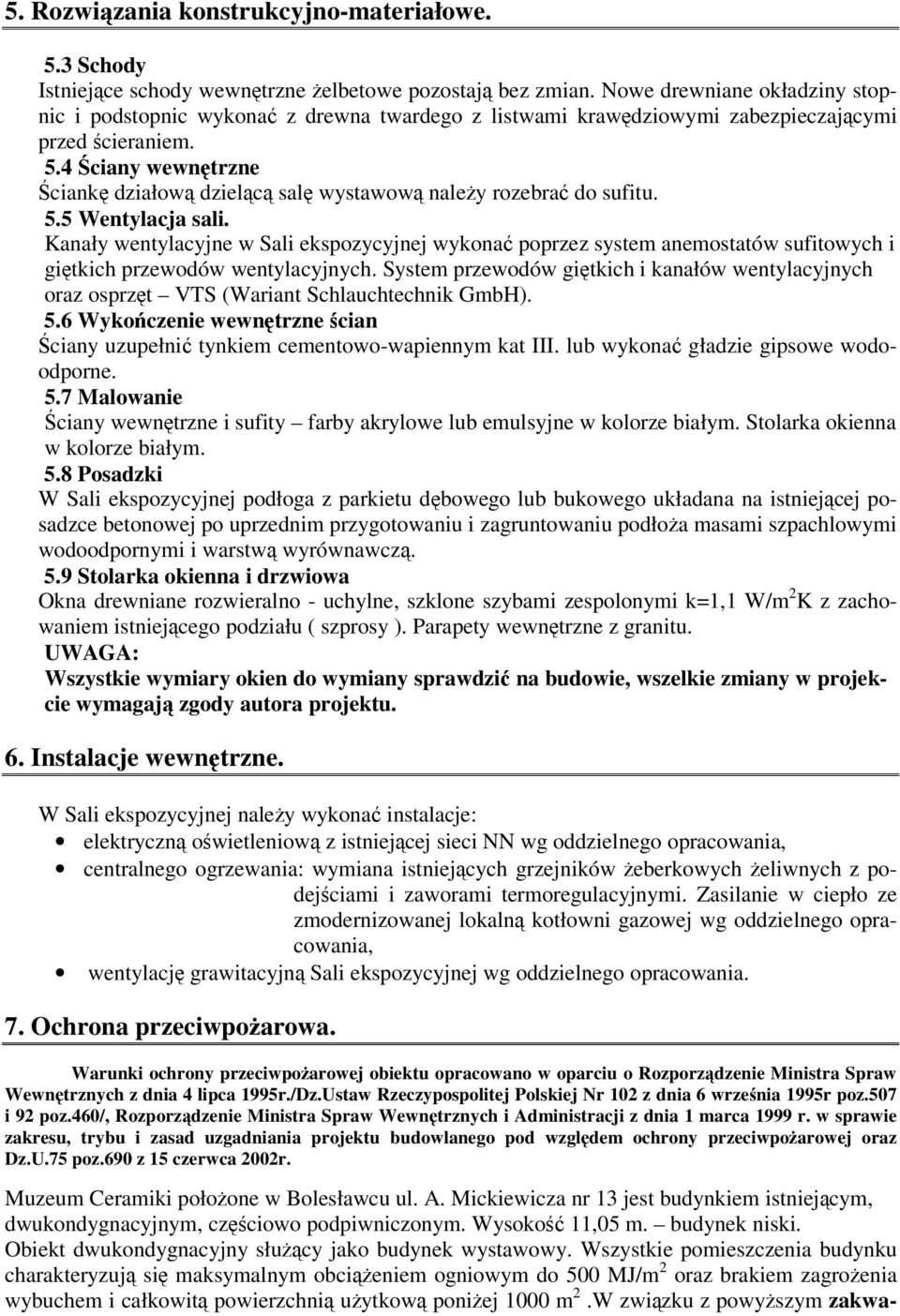

6 5. Rozwizania konstrukcyjno-materiałowe. 5.3 Schody Istniejce schody wewntrzne elbetowe pozostaj bez zmian. Nowe drewniane okładziny stopnic i podstopnic wykona z drewna twardego z listwami krawdziowymi zabezpieczajcymi przed cieraniem. 5.4 ciany wewntrzne ciank działow dzielc sal wystawow naley rozebra do sufitu. 5.5 Wentylacja sali. Kanały wentylacyjne w Sali ekspozycyjnej wykona poprzez system anemostatów sufitowych i gitkich przewodów wentylacyjnych. System przewodów gitkich i kanałów wentylacyjnych oraz osprzt VTS (Wariant Schlauchtechnik GmbH). 5.6 Wykoczenie wewntrzne cian ciany uzupełni tynkiem cementowo-wapiennym kat III. lub wykona gładzie gipsowe wodoodporne. 5.7 Malowanie ciany wewntrzne i sufity farby akrylowe lub emulsyjne w kolorze białym. Stolarka okienna w kolorze białym. 5.8 Posadzki W Sali ekspozycyjnej podłoga z parkietu dbowego lub bukowego układana na istniejcej posadzce betonowej po uprzednim przygotowaniu i zagruntowaniu podłoa masami szpachlowymi wodoodpornymi i warstw wyrównawcz. 5.9 Stolarka okienna i drzwiowa Okna drewniane rozwieralno - uchylne, szklone szybami zespolonymi k=1,1 W/m 2 K z zachowaniem istniejcego podziału ( szprosy ). Parapety wewntrzne z granitu. UWAGA: Wszystkie wymiary okien do wymiany sprawdzi na budowie, wszelkie zmiany w projekcie wymagaj zgody autora projektu. 6. Instalacje wewntrzne. W Sali ekspozycyjnej naley wykona instalacje: elektryczn owietleniow z istniejcej sieci NN wg oddzielnego opracowania, centralnego ogrzewania: wymiana istniejcych grzejników eberkowych eliwnych z podejciami i zaworami termoregulacyjnymi. Zasilanie w ciepło ze zmodernizowanej lokaln kotłowni gazowej wg oddzielnego opracowania, wentylacj grawitacyjn Sali ekspozycyjnej wg oddzielnego opracowania. 7. Ochrona przeciwpoarowa. Warunki ochrony przeciwpoarowej obiektu opracowano w oparciu o Rozporzdzenie Ministra Spraw Wewntrznych z dnia 4 lipca 1995r./Dz.Ustaw Rzeczypospolitej Polskiej Nr 102 z dnia 6 wrzenia 1995r poz.507 i 92 poz.460/, Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 1 marca 1999 r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod wzgldem ochrony przeciwpoarowej oraz Dz.U.75 poz.690 z 15 czerwca 2002r. Muzeum Ceramiki połoone w Bolesławcu ul. A. Mickiewicza nr 13 jest budynkiem istniejcym, dwukondygnacyjnym, czciowo podpiwniczonym. Wysoko 11,05 m. budynek niski. Obiekt dwukondygnacyjny słucy jako budynek wystawowy. Wszystkie pomieszczenia budynku charakteryzuj si maksymalnym obcieniem ogniowym do 500 MJ/m 2 oraz brakiem zagroenia wybuchem i całkowit powierzchni uytkow poniej 1000 m 2.W zwizku z powyszym zakwa-

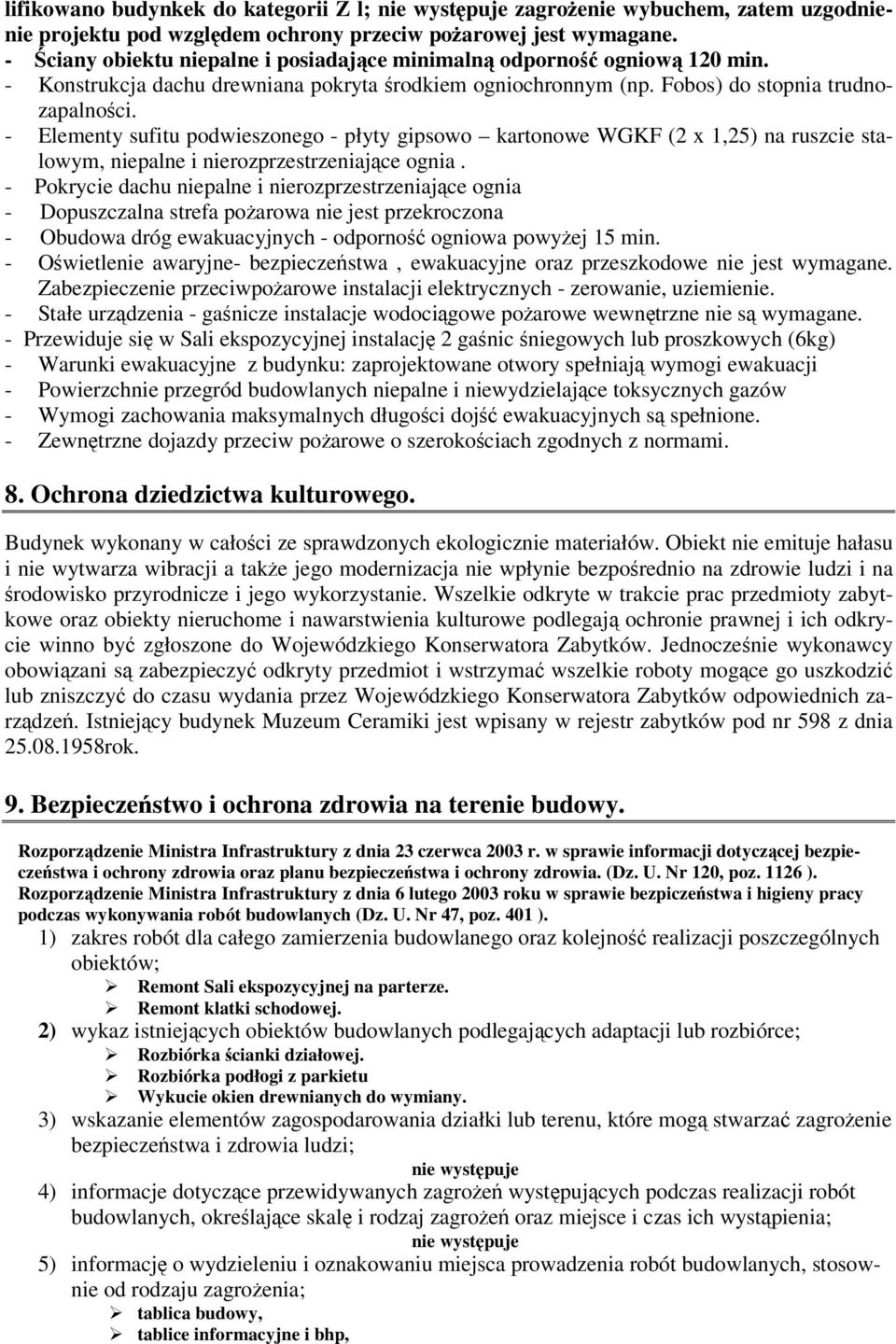

7 lifikowano budynkek do kategorii Z l; zagroenie wybuchem, zatem uzgodnienie projektu pod wzgldem ochrony przeciw poarowej jest wymagane. - ciany obiektu niepalne i posiadajce minimaln odporno ogniow 120 min. - Konstrukcja dachu drewniana pokryta rodkiem ogniochronnym (np. Fobos) do stopnia trudnozapalnoci. - Elementy sufitu podwieszonego - płyty gipsowo kartonowe WGKF (2 x 1,25) na ruszcie stalowym, niepalne i nierozprzestrzeniajce ognia. - Pokrycie dachu niepalne i nierozprzestrzeniajce ognia - Dopuszczalna strefa poarowa nie jest przekroczona - Obudowa dróg ewakuacyjnych - odporno ogniowa powyej 15 min. - Owietlenie awaryjne- bezpieczestwa, ewakuacyjne oraz przeszkodowe nie jest wymagane. Zabezpieczenie przeciwpoarowe instalacji elektrycznych - zerowanie, uziemienie. - Stałe urzdzenia - ganicze instalacje wodocigowe poarowe wewntrzne nie s wymagane. - Przewiduje si w Sali ekspozycyjnej instalacj 2 ganic niegowych lub proszkowych (6kg) - Warunki ewakuacyjne z budynku: zaprojektowane otwory spełniaj wymogi ewakuacji - Powierzchnie przegród budowlanych niepalne i niewydzielajce toksycznych gazów - Wymogi zachowania maksymalnych długoci doj ewakuacyjnych s spełnione. - Zewntrzne dojazdy przeciw poarowe o szerokociach zgodnych z normami. 8. Ochrona dziedzictwa kulturowego. Budynek wykonany w całoci ze sprawdzonych ekologicznie materiałów. Obiekt nie emituje hałasu i nie wytwarza wibracji a take jego modernizacja nie wpłynie bezporednio na zdrowie ludzi i na rodowisko przyrodnicze i jego wykorzystanie. Wszelkie odkryte w trakcie prac przedmioty zabytkowe oraz obiekty nieruchome i nawarstwienia kulturowe podlegaj ochronie prawnej i ich odkrycie winno by zgłoszone do Wojewódzkiego Konserwatora Zabytków. Jednoczenie wykonawcy obowizani s zabezpieczy odkryty przedmiot i wstrzyma wszelkie roboty mogce go uszkodzi lub zniszczy do czasu wydania przez Wojewódzkiego Konserwatora Zabytków odpowiednich zarzdze. Istniejcy budynek Muzeum Ceramiki jest wpisany w rejestr zabytków pod nr 598 z dnia rok. 9. Bezpieczestwo i ochrona zdrowia na terenie budowy. Rozporzdzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia. (Dz. U. Nr 120, poz ). Rozporzdzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpiczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401 ). 1) zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów; Remont Sali ekspozycyjnej na parterze. Remont klatki schodowej. 2) wykaz istniejcych obiektów budowlanych podlegajcych adaptacji lub rozbiórce; Rozbiórka cianki działowej. Rozbiórka podłogi z parkietu Wykucie okien drewnianych do wymiany. 3) wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi; 4) informacje dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych, okrelajce skal i rodzaj zagroe oraz miejsce i czas ich wystpienia; 5) informacj o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie od rodzaju zagroenia; tablica budowy, tablice informacyjne i bhp,

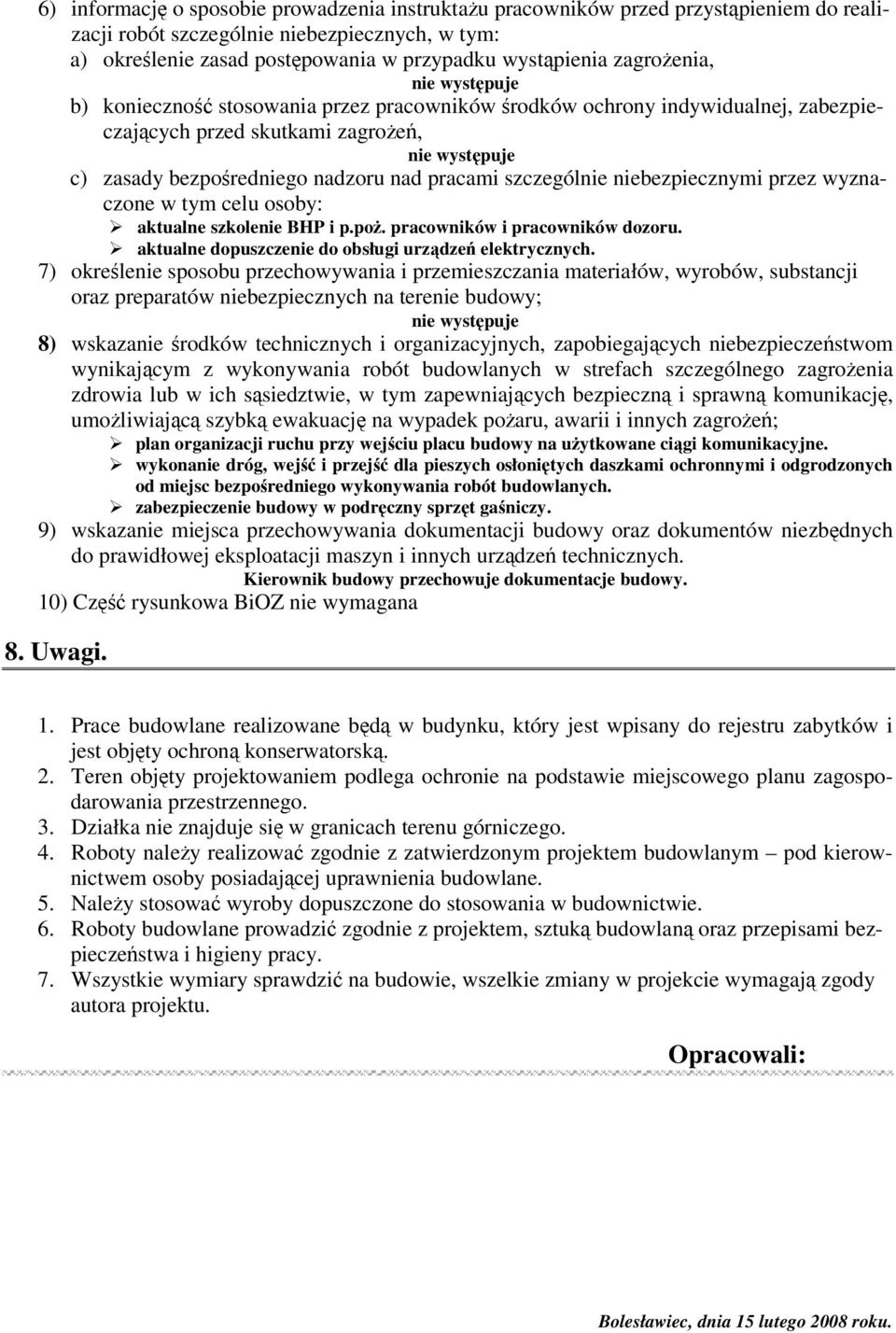

8 6) informacj o sposobie prowadzenia instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych, w tym: a) okrelenie zasad postpowania w przypadku wystpienia zagroenia, b) konieczno stosowania przez pracowników rodków ochrony indywidualnej, zabezpieczajcych przed skutkami zagroe, c) zasady bezporedniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby: aktualne szkolenie BHP i p.po. pracowników i pracowników dozoru. aktualne dopuszczenie do obsługi urzdze elektrycznych. 7) okrelenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy; 8) wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe; plan organizacji ruchu przy wejciu placu budowy na uytkowane cigi komunikacyjne. wykonanie dróg, wej i przej dla pieszych osłonitych daszkami ochronnymi i odgrodzonych od miejsc bezporedniego wykonywania robót budowlanych. zabezpieczenie budowy w podrczny sprzt ganiczy. 9) wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbdnych do prawidłowej eksploatacji maszyn i innych urzdze technicznych. Kierownik budowy przechowuje dokumentacje budowy. 10) Cz rysunkowa BiOZ nie wymagana 8. Uwagi. 1. Prace budowlane realizowane bd w budynku, który jest wpisany do rejestru zabytków i jest objty ochron konserwatorsk. 2. Teren objty projektowaniem podlega ochronie na podstawie miejscowego planu zagospodarowania przestrzennego. 3. Działka nie znajduje si w granicach terenu górniczego. 4. Roboty naley realizowa zgodnie z zatwierdzonym projektem budowlanym pod kierownictwem osoby posiadajcej uprawnienia budowlane. 5. Naley stosowa wyroby dopuszczone do stosowania w budownictwie. 6. Roboty budowlane prowadzi zgodnie z projektem, sztuk budowlan oraz przepisami bezpieczestwa i higieny pracy. 7. Wszystkie wymiary sprawdzi na budowie, wszelkie zmiany w projekcie wymagaj zgody autora projektu. Opracowali: Bolesławiec, dnia 15 lutego 2008 roku.
