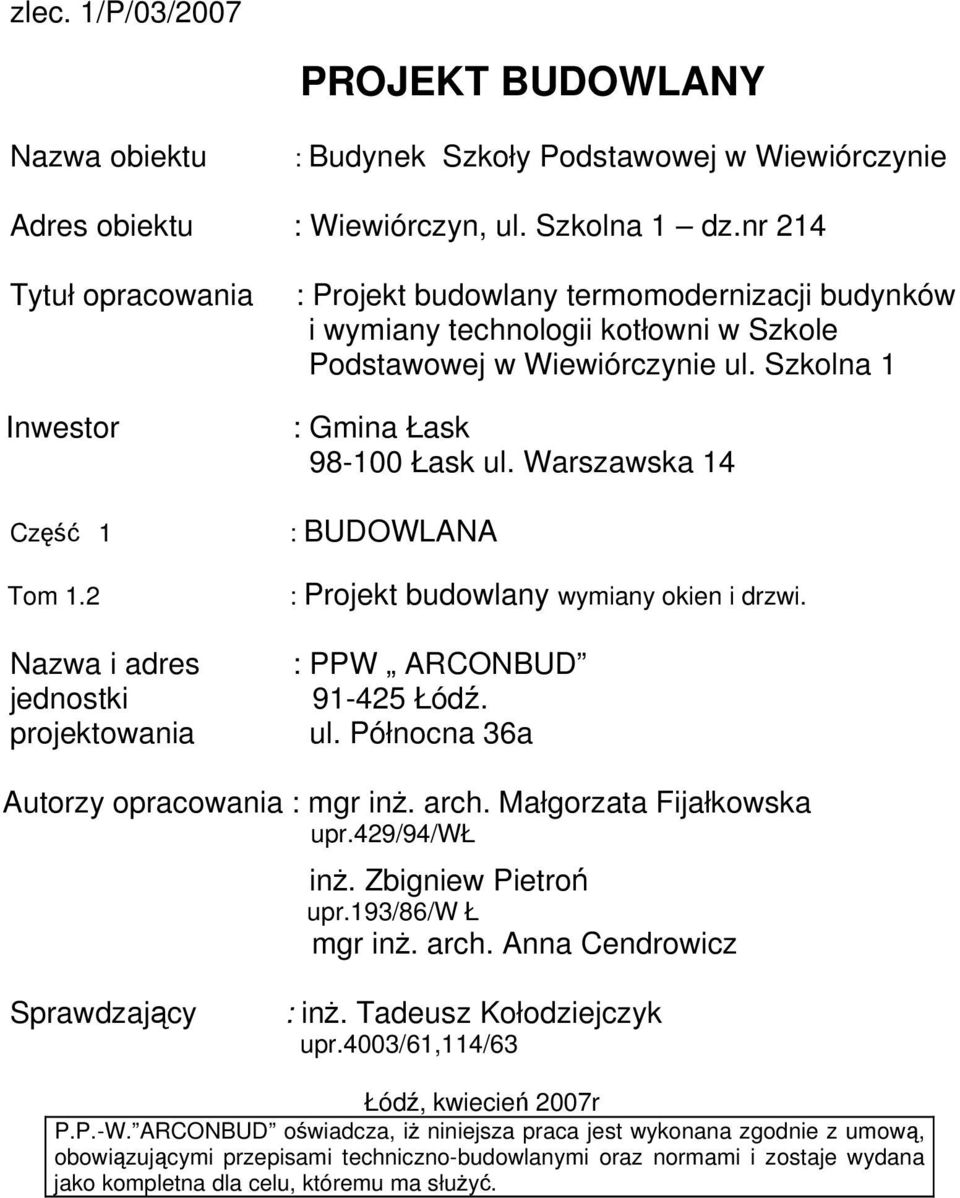

1 zlec. 1/P/03/2007 PROJEKT BUDOWLANY Nazwa obiektu : Budynek Szkoły Podstawowej w Wiewiórczynie Adres obiektu : Wiewiórczyn, ul. Szkolna 1 dz.nr 214 Tytuł opracowania Inwestor Część 1 Tom 1.2 Nazwa i adres jednostki projektowania : Projekt budowlany termomodernizacji budynków i wymiany technologii kotłowni w Szkole Podstawowej w Wiewiórczynie ul. Szkolna 1 : Gmina Łask Łask ul. Warszawska 14 : BUDOWLANA : Projekt budowlany wymiany okien i drzwi. : PPW ARCONBUD Łódź. ul. Północna 36a Autorzy opracowania : mgr inż. arch. Małgorzata Fijałkowska upr.429/94/wł inż. Zbigniew Pietroń upr.193/86/w Ł mgr inż. arch. Anna Cendrowicz Sprawdzający : inż. Tadeusz Kołodziejczyk upr.4003/61,114/63 Łódź, kwiecień 2007r P.P.-W. ARCONBUD oświadcza, iż niniejsza praca jest wykonana zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi oraz normami i zostaje wydana jako kompletna dla celu, któremu ma służyć.

2 2. ZESPÓŁ PROJEKTANTÓW i SPRAWDZAJĄCYCH. PROJEKTANT BRANŻA UPRAWNIENIA mgr inż. Małgorzata Fijałkowska Architektura 429/94/WŁ inż. Zbigniew Pietroń Konstrukcja 193/86/WŁ SPRAWDZAJĄCY BRANŻA UPRAWNIENIA inż. Tadeusz Kołodziejczyk Architektura i konstrukcja 4003/61,114/63 2

3 Zlecenie nr 1/P/04/2007 SPIS CZĘŚCI I TOMÓW Nr części Nr tomu Nazwa części i tomu 1 CZĘŚĆ BUDOWLANA 1.1 P.b. architektoniczno- konstrukcyjny termomodernizacji budynków Szkoły Podstawowej 1.2 P.b. architektoniczno- konstrukcyjny wymiany okien i drzwi 2 CZĘŚĆ INSTALACYJNA 2.1 P.b. modernizacji instalacji c.o. w budynkach 2.2 P.b. modernizacji instalacji wody cieplej i cyrkulacji. w budynkach 2.3 P.b. instalacji grzewczej nadmuchowej i wentylacji mechanicznej w budynkach 2.4 P.b. technologiczny kotłowni gazowej 3 CZĘŚĆ ELEKTRYCZNA 3.1 P.b. instalacji elektrycznych kotłowni gazowej, zasilania urządzeń wentylacji mechanicznej i odgromowej CZĘŚĆ OGÓLNA 4 Informacja do planu BIOZ. 3

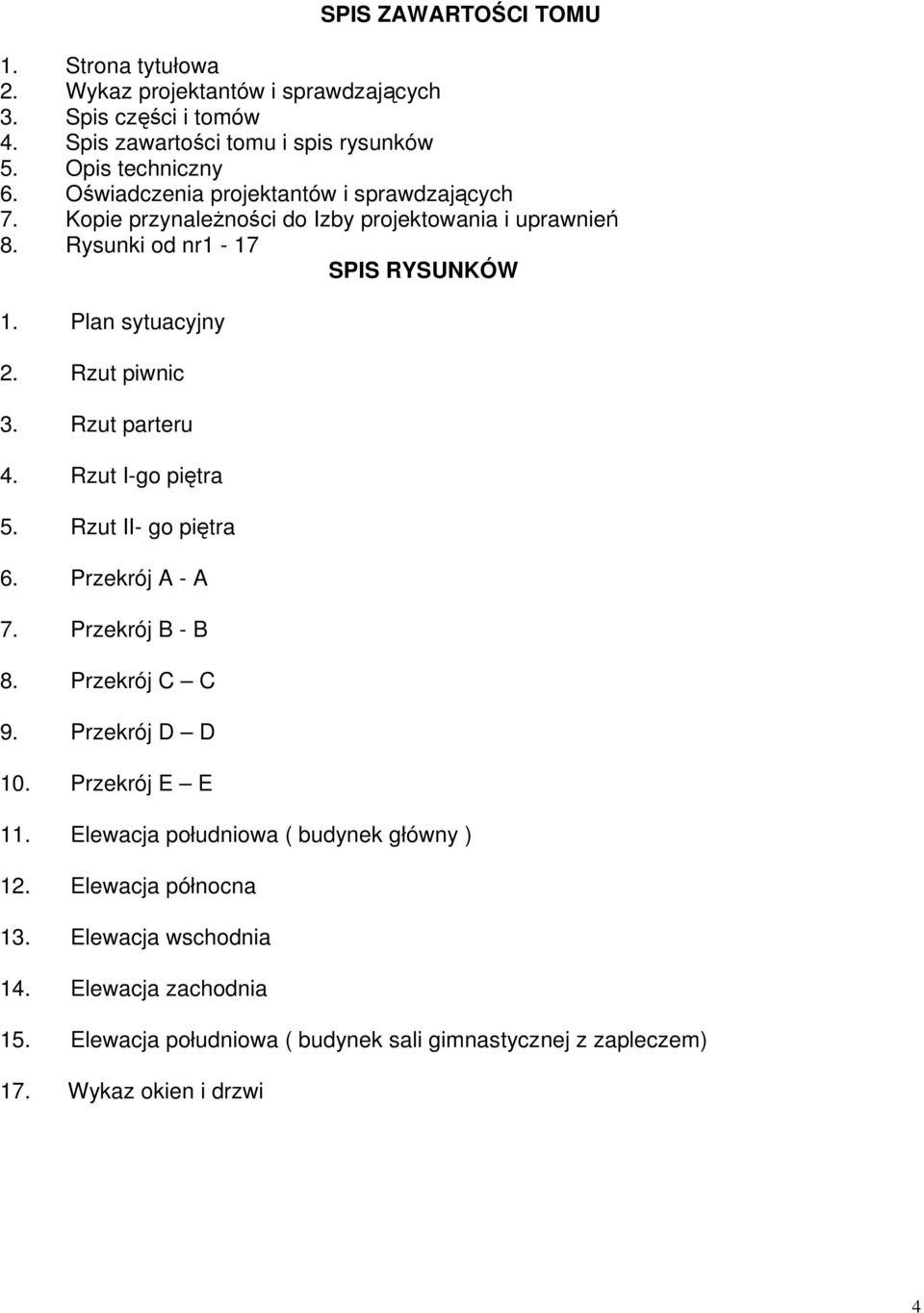

4 SPIS ZAWARTOŚCI TOMU 1. Strona tytułowa 2. Wykaz projektantów i sprawdzających 3. Spis części i tomów 4. Spis zawartości tomu i spis rysunków 5. Opis techniczny 6. Oświadczenia projektantów i sprawdzających 7. Kopie przynależności do Izby projektowania i uprawnień 8. Rysunki od nr1-17 SPIS RYSUNKÓW 1. Plan sytuacyjny 2. Rzut piwnic 3. Rzut parteru 4. Rzut I-go piętra 5. Rzut II- go piętra 6. Przekrój A - A 7. Przekrój B - B 8. Przekrój C C 9. Przekrój D D 10. Przekrój E E 11. Elewacja południowa ( budynek główny ) 12. Elewacja północna 13. Elewacja wschodnia 14. Elewacja zachodnia 15. Elewacja południowa ( budynek sali gimnastycznej z zapleczem) 17. Wykaz okien i drzwi 4

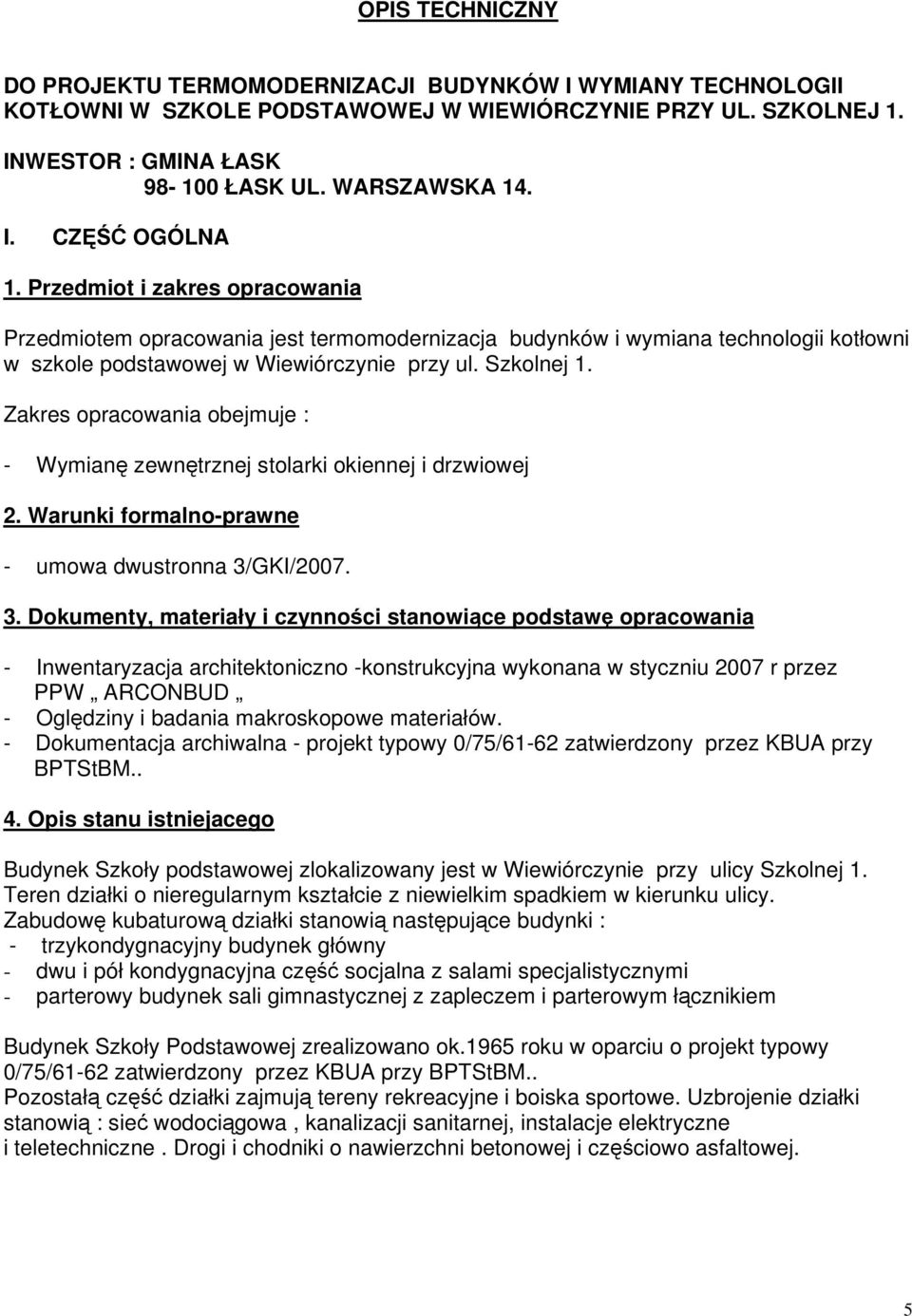

5 OPIS TECHNICZNY DO PROJEKTU TERMOMODERNIZACJI BUDYNKÓW I WYMIANY TECHNOLOGII KOTŁOWNI W SZKOLE PODSTAWOWEJ W WIEWIÓRCZYNIE PRZY UL. SZKOLNEJ 1. INWESTOR : GMINA ŁASK ŁASK UL. WARSZAWSKA 14. I. CZĘŚĆ OGÓLNA 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest termomodernizacja budynków i wymiana technologii kotłowni w szkole podstawowej w Wiewiórczynie przy ul. Szkolnej 1. Zakres opracowania obejmuje : - Wymianę zewnętrznej stolarki okiennej i drzwiowej 2. Warunki formalno-prawne - umowa dwustronna 3/GKI/ Dokumenty, materiały i czynności stanowiące podstawę opracowania - Inwentaryzacja architektoniczno -konstrukcyjna wykonana w styczniu 2007 r przez PPW ARCONBUD - Oględziny i badania makroskopowe materiałów. - Dokumentacja archiwalna - projekt typowy 0/75/61-62 zatwierdzony przez KBUA przy BPTStBM.. 4. Opis stanu istniejacego Budynek Szkoły podstawowej zlokalizowany jest w Wiewiórczynie przy ulicy Szkolnej 1. Teren działki o nieregularnym kształcie z niewielkim spadkiem w kierunku ulicy. Zabudowę kubaturową działki stanowią następujące budynki : - trzykondygnacyjny budynek główny - dwu i pół kondygnacyjna część socjalna z salami specjalistycznymi - parterowy budynek sali gimnastycznej z zapleczem i parterowym łącznikiem Budynek Szkoły Podstawowej zrealizowano ok.1965 roku w oparciu o projekt typowy 0/75/61-62 zatwierdzony przez KBUA przy BPTStBM.. Pozostałą część działki zajmują tereny rekreacyjne i boiska sportowe. Uzbrojenie działki stanowią : sieć wodociągowa, kanalizacji sanitarnej, instalacje elektryczne i teletechniczne. Drogi i chodniki o nawierzchni betonowej i częściowo asfaltowej. 5

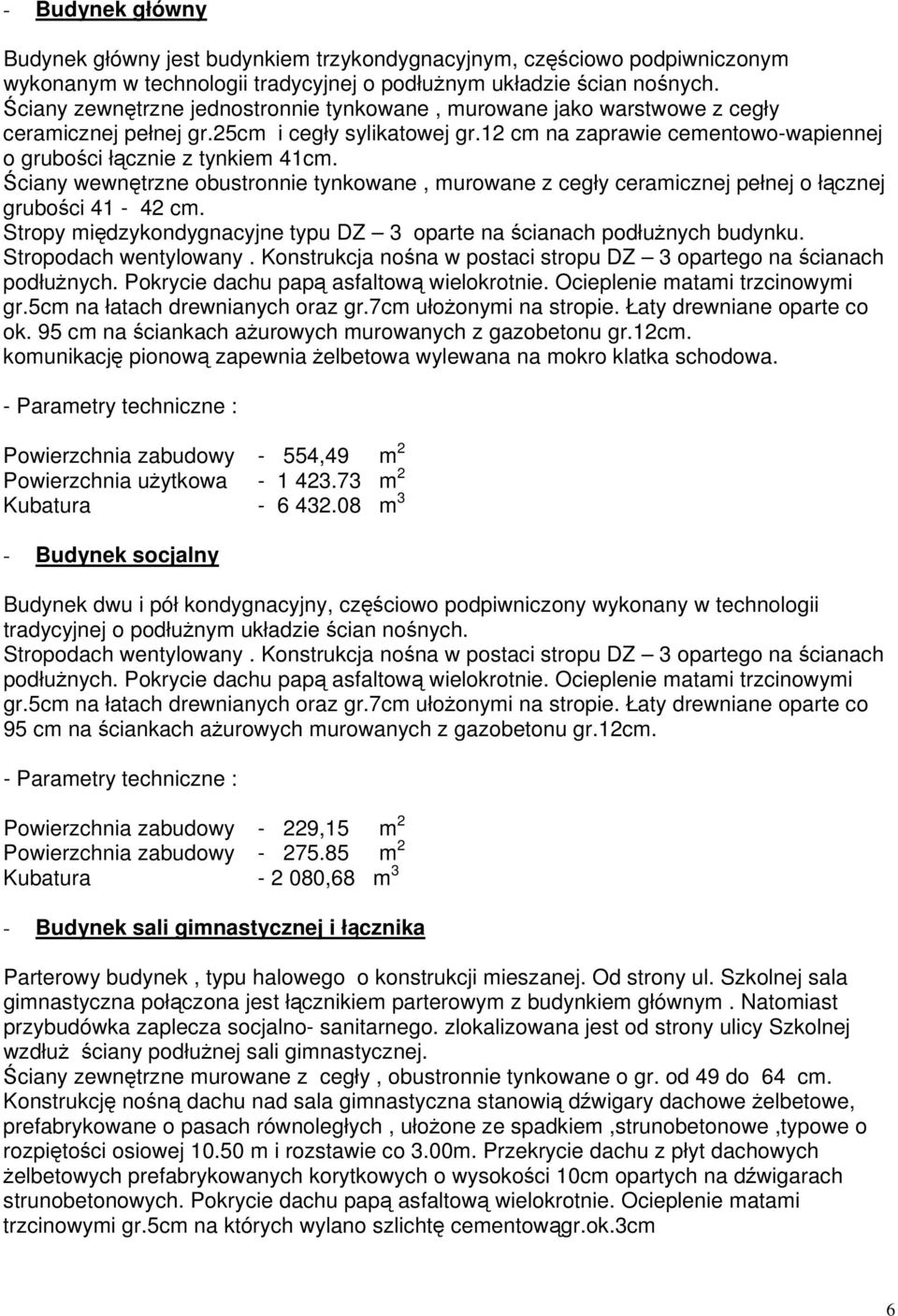

6 - Budynek główny Budynek główny jest budynkiem trzykondygnacyjnym, częściowo podpiwniczonym wykonanym w technologii tradycyjnej o podłużnym układzie ścian nośnych. Ściany zewnętrzne jednostronnie tynkowane, murowane jako warstwowe z cegły ceramicznej pełnej gr.25cm i cegły sylikatowej gr.12 cm na zaprawie cementowo-wapiennej o grubości łącznie z tynkiem 41cm. Ściany wewnętrzne obustronnie tynkowane, murowane z cegły ceramicznej pełnej o łącznej grubości cm. Stropy międzykondygnacyjne typu DZ 3 oparte na ścianach podłużnych budynku. Stropodach wentylowany. Konstrukcja nośna w postaci stropu DZ 3 opartego na ścianach podłużnych. Pokrycie dachu papą asfaltową wielokrotnie. Ocieplenie matami trzcinowymi gr.5cm na łatach drewnianych oraz gr.7cm ułożonymi na stropie. Łaty drewniane oparte co ok. 95 cm na ściankach ażurowych murowanych z gazobetonu gr.12cm. komunikację pionową zapewnia żelbetowa wylewana na mokro klatka schodowa. - Parametry techniczne : Powierzchnia zabudowy - 554,49 m 2 Powierzchnia użytkowa m 2 Kubatura m 3 - Budynek socjalny Budynek dwu i pół kondygnacyjny, częściowo podpiwniczony wykonany w technologii tradycyjnej o podłużnym układzie ścian nośnych. Stropodach wentylowany. Konstrukcja nośna w postaci stropu DZ 3 opartego na ścianach podłużnych. Pokrycie dachu papą asfaltową wielokrotnie. Ocieplenie matami trzcinowymi gr.5cm na łatach drewnianych oraz gr.7cm ułożonymi na stropie. Łaty drewniane oparte co 95 cm na ściankach ażurowych murowanych z gazobetonu gr.12cm. - Parametry techniczne : Powierzchnia zabudowy - 229,15 m 2 Powierzchnia zabudowy m 2 Kubatura ,68 m 3 - Budynek sali gimnastycznej i łącznika Parterowy budynek, typu halowego o konstrukcji mieszanej. Od strony ul. Szkolnej sala gimnastyczna połączona jest łącznikiem parterowym z budynkiem głównym. Natomiast przybudówka zaplecza socjalno- sanitarnego. zlokalizowana jest od strony ulicy Szkolnej wzdłuż ściany podłużnej sali gimnastycznej. Ściany zewnętrzne murowane z cegły, obustronnie tynkowane o gr. od 49 do 64 cm. Konstrukcję nośną dachu nad sala gimnastyczna stanowią dźwigary dachowe żelbetowe, prefabrykowane o pasach równoległych, ułożone ze spadkiem,strunobetonowe,typowe o rozpiętości osiowej m i rozstawie co 3.00m. Przekrycie dachu z płyt dachowych żelbetowych prefabrykowanych korytkowych o wysokości 10cm opartych na dźwigarach strunobetonowych. Pokrycie dachu papą asfaltową wielokrotnie. Ocieplenie matami trzcinowymi gr.5cm na których wylano szlichtę cementowągr.ok.3cm 6

7 Stropodach nad częścią socjalno-sanitarną i łącznikiem a wentylowany. Konstrukcja nośna w postaci stropu DZ 3 opartego na ścianach podłużnych. Pokrycie dachu papą asfaltową wielokrotnie. Ocieplenie matami trzcinowymi gr.5cm na łatach drewnianych oraz gr.7cm ułożonymi na stropie. Łaty drewniane oparte co 95 cm na ściankach ażurowych murowanych z gazobetonu gr.12cm. - Parametry techniczne : Powierzchnia zabudowy m 2 Powierzchnia zabudowy m 2 Kubatura m 3 - Elementy wykończenia wewnętrznego i zewnętrznego budynków Tynki- ścian wewnętrznych i sufitów cementowo-wapienne. Ścianki działowe na wszystkich kondygnacjach wykonano ścianki działowe murowane z cegły dziurawki. Posadzki PCW z rulonu, płytki PCW w pomieszczeniach biurowo-magazynowych oraz lastriko i terakota na drogach komunikacyjnych i w pomieszczeniach socjalno-sanitarnych. Stolarka okienna -typowa drewniana. Okna zespolone, podwójnie szklone dwu i czterodzielne z kwaterami uchylno rozwieralnymi o wymiarach podanych w inwentaryzacji. Stolarka drzwiowa- drewniana typowa.. Obróbki blacharskie- rynny, rury spustowe z blachy stalowej ocynkowanej. Wymalowania- ścian wewnętrznych i zewnętrznych farbami emulsyjnymi w kolorach jasnych. Wykazują ślady zniszczeń, łuszczenia się oraz ślady zabrudzeń. Okładziny- w węzłach sanitarnych i zapleczu kuchennym okładziny ścian z płytek szkliwionych glazurowanych. Budynki wyposażone są w następujące instalacje : - c.o i c.w zasilaną z lokalnej kotłowni węglowej - wod-kan - wentylacji grawitacyjnej - siły i oświetlenia ogólnego - odgromową - telefoniczną 7

8 5. OPIS TECHNICZNY ROZWIĄZANIA Z uwagi na wysokie koszty ogrzewania budynków szkolnych projektuje się docieplenie ścian zewnętrznych, dachów, wymianę zewnętrznej stolarki okiennej i drzwiowej oraz zmianę technologii kotłowni. Na podstawie audytu energetycznego opracowanego przez BEPES Biuro Projektów Energetycznych w Łodzi ul. Grabińska 8 przyjęto następujący wariant prac termomodernizacyjnych : - docieplenie ścian zewnętrznych styropianem o gr.13 cm - docieplenie stropodachu nad sala gimnastyczna i łącznikiem płytami styropianowymi o grubości 16 cm, w budynku socjalnym- styropianem gr 20 cm - przebudowę stropodachu budynku dydaktycznego - wymiana zewnętrznej stolarki drzwiowej - wymianę technologii kotłowni z węglowej na gazową Docieplenie ścian, dachu i wymianę technologii kotłowni ujęto w tomie 1.1 niniejszej dokumentacji. - Okna i drzwi Wymagany współczynnik przenikania ciepła powinien wynosić U = 2.3 W / m 2 K, zalecany w miarę posiadanych środków U = 1.6 W /m 2 K ( U=1.1 W/m 2 K dla szyby ). Projektuje się okna o wymiarach i podziałach zgodnych z dotychczasowymi oraz załączonym wykazem. Okna o kwaterach uchylno rozwieralnych, wyposażone w mechanizm rozszczelniania i grawitacyjne wywietrzniki np. w systemie Siegenia, Defor Future czy KBE - ClimaBox. Wielkość okien powinna w celu ograniczenia ilości robot budowlanych odpowiadać wielkości istniejących otworów. Ostateczne wielkości okien ustalić na budowie po szczegółowej inwentaryzacji istniejących otworów. Zaprojektowano okna w kolorze białym. Parapety zewnętrzne z blachy stalowej ocynkowanej powlekanej w kolorze ciemnoszarym gr.0.56 mm w wykonaniu indywidualnym. Ostateczną szerokość parapetów ustalić na budowie. Parapety wewnętrzne istniejące lub nowe drewniane z płyt drewnopodobnych okleinowane wg. uznania Inwestora. Okna w sali gimnastycznej szklone poliwęglanem 5-cio komorowym. Kwatery otwierane w oknach sali gimnastycznej wyposażyć w samozamykacze otwierane z poziomu podłogi. Klamki zamykaczy osadzić we wnękach o wymiarach.ok.30 x 30 x 20cm. Częściowe zamurowania istniejących otworów okiennych w sali gimnastycznej cegłą ceramiczną pełną kl.100 na zaprawie cem.-wap. Rz= 3 MPa. Od strony wewnętrznej otynkowane tynkiem cem.-wap. kat.iii o grubości odpowiadającej tynkom istniejącym i wymalowane farbami emulsyjnymi wg. uznania Inwestora. Drzwi zewnętrzne z profili aluminiowych wg. Dostawy lokalnego dystrybutora. Skrzydła przeszklone - szklone szkłem bezpiecznym. 8

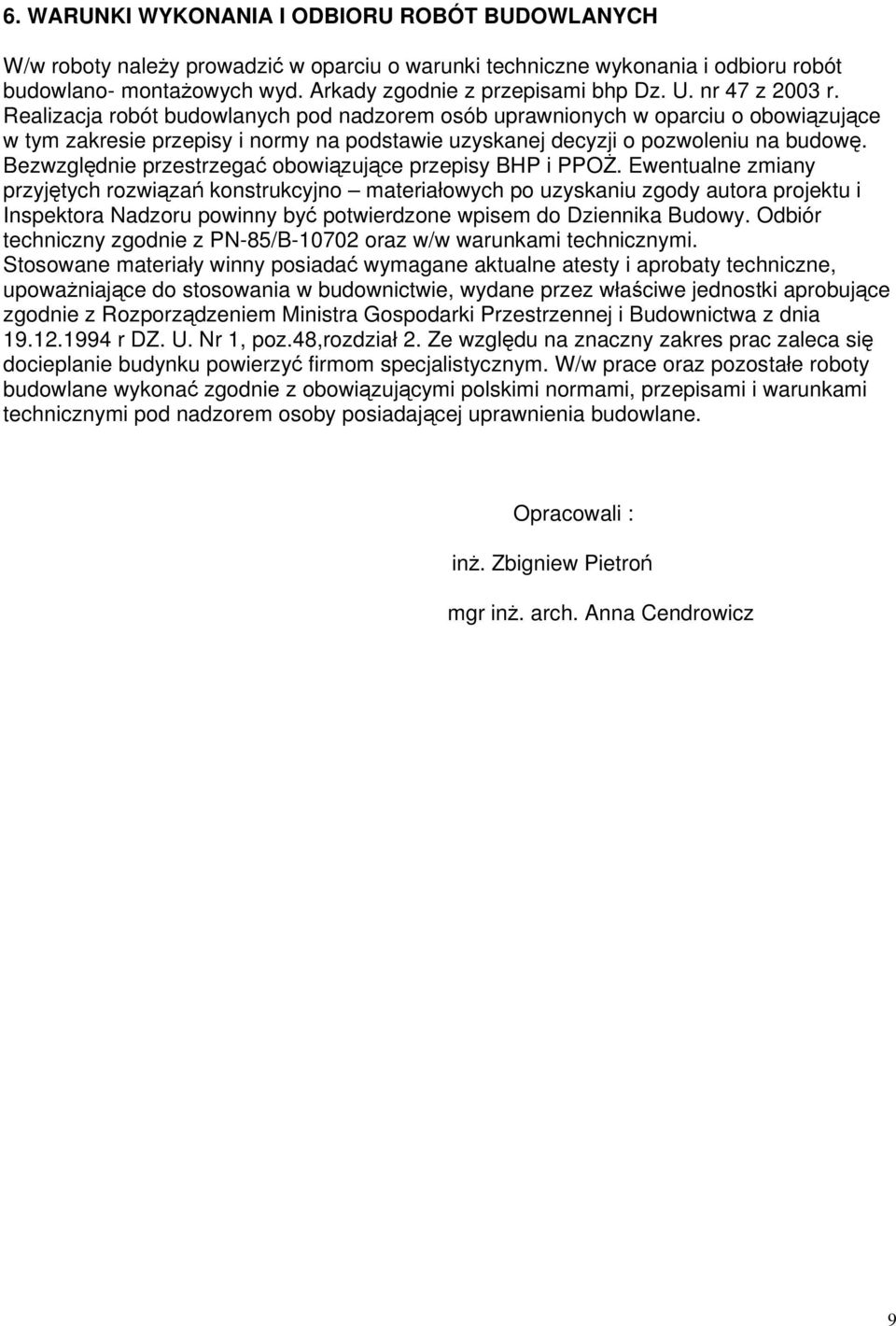

9 6. WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH W/w roboty należy prowadzić w oparciu o warunki techniczne wykonania i odbioru robót budowlano- montażowych wyd. Arkady zgodnie z przepisami bhp Dz. U. nr 47 z 2003 r. Realizacja robót budowlanych pod nadzorem osób uprawnionych w oparciu o obowiązujące w tym zakresie przepisy i normy na podstawie uzyskanej decyzji o pozwoleniu na budowę. Bezwzględnie przestrzegać obowiązujące przepisy BHP i PPOŻ. Ewentualne zmiany przyjętych rozwiązań konstrukcyjno materiałowych po uzyskaniu zgody autora projektu i Inspektora Nadzoru powinny być potwierdzone wpisem do Dziennika Budowy. Odbiór techniczny zgodnie z PN-85/B oraz w/w warunkami technicznymi. Stosowane materiały winny posiadać wymagane aktualne atesty i aprobaty techniczne, upoważniające do stosowania w budownictwie, wydane przez właściwe jednostki aprobujące zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia r DZ. U. Nr 1, poz.48,rozdział 2. Ze względu na znaczny zakres prac zaleca się docieplanie budynku powierzyć firmom specjalistycznym. W/w prace oraz pozostałe roboty budowlane wykonać zgodnie z obowiązującymi polskimi normami, przepisami i warunkami technicznymi pod nadzorem osoby posiadającej uprawnienia budowlane. Opracowali : inż. Zbigniew Pietroń mgr inż. arch. Anna Cendrowicz 9

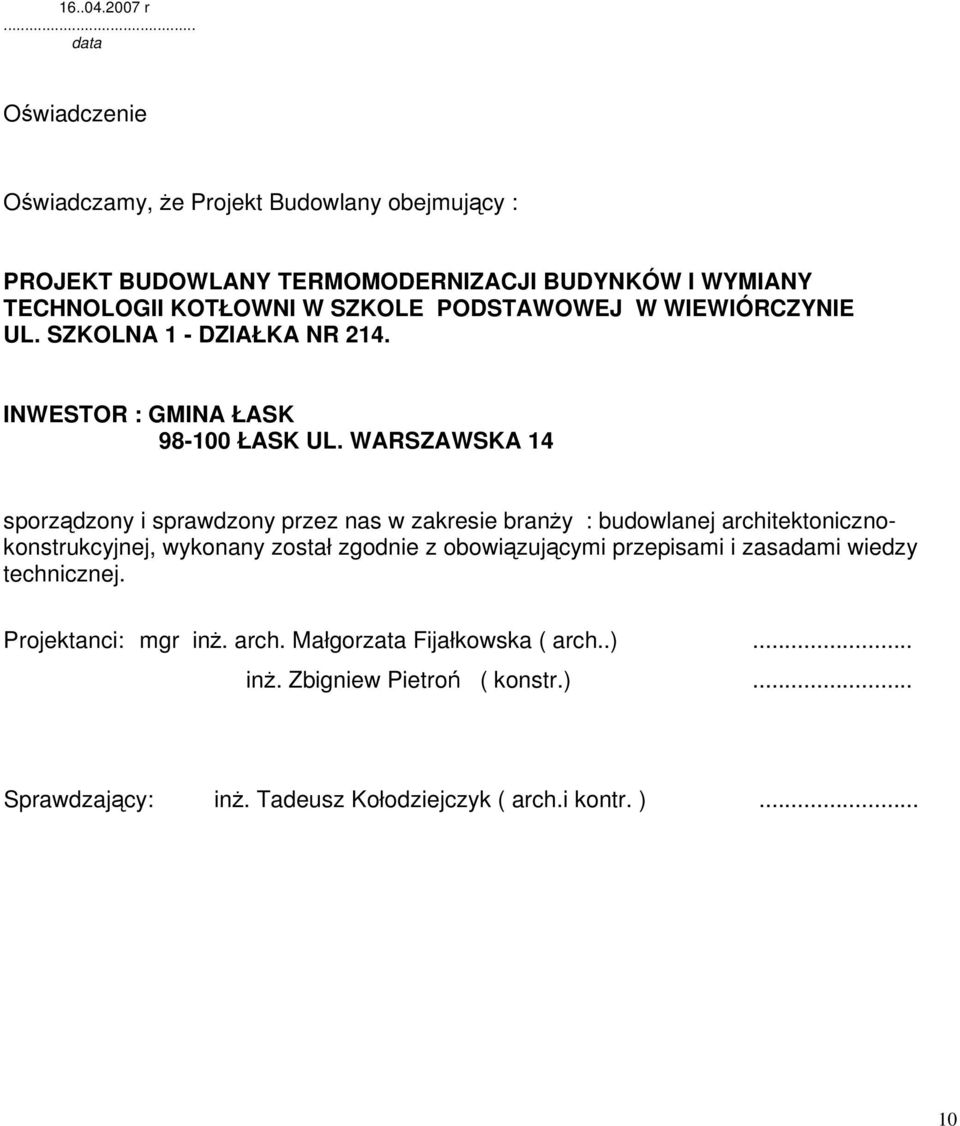

10 r... data Oświadczenie Oświadczamy, że Projekt Budowlany obejmujący : PROJEKT BUDOWLANY TERMOMODERNIZACJI BUDYNKÓW I WYMIANY TECHNOLOGII KOTŁOWNI W SZKOLE PODSTAWOWEJ W WIEWIÓRCZYNIE UL. SZKOLNA 1 - DZIAŁKA NR 214. INWESTOR : GMINA ŁASK ŁASK UL. WARSZAWSKA 14 sporządzony i sprawdzony przez nas w zakresie branży : budowlanej architektonicznokonstrukcyjnej, wykonany został zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektanci: mgr inż. arch. Małgorzata Fijałkowska ( arch..)... inż. Zbigniew Pietroń ( konstr.)... Sprawdzający: inż. Tadeusz Kołodziejczyk ( arch.i kontr. )... 10
