BRANŻA SANITARNA TECHNOLOGIA KOTŁOWNI

Wielkość: px
Rozpocząć pokaz od strony:

Download "BRANŻA SANITARNA TECHNOLOGIA KOTŁOWNI"

Transkrypt

1 OPIS TECHNICZNY Do projektu budowlanego modernizacji kotłowni gazowej na kotłownię olejową wbudowaną w budynku Zespołu Szkół w Uścimowie. Inwestor:Zespół Szkół w Uścimowie z siedzibą w Starym Uścimowie nr Uścimów BRANŻA SANITARNA TECHNOLOGIA KOTŁOWNI 1.Podstawa opracowania. 1.1.Zlecenie Inwestora 1.2.Wizja lokalna z inwentaryzacją budowlana i instalacyjną 1.3.Projekt budowlany branży budowlanej projektowanej kotłowni 1.4.Uzgodnienie zakresu opracowania ze zleceniodawcą 1.5.Normy i normatywy techniczne oraz literatura techniczna dotycząca przedmiotowych zagadnień. 2.Zakres opracowania. Opracowaniem niniejszym ujęto problematykę dotyczącą modernizacji istniejącej kotłowni gazowej ( na gaz płynny) na kotłownię olejową (opalaną olejem opałowym lekkim Ekoterm ) dla potrzeb centralnego ogrzewania i przygotowania ciepłej wody w budynku Zespołu Szkół w Uścimowie na dz.nr 146 W skład opracowania wchodzą: -opis techniczny -część rysunkowa 3.Dane ogólne Modernizowana kotłownia zasilać będzie istniejący budynek w ciepło do celów grzewczych i przygotowania ciepłej wody. Istniejąca kotłownia znajduje się w pomieszczeniu istniejącej kotłowni oraz w pomieszczeniu pomp na poziomie przyziemia. Po adaptacji budowlanej kotłownia olejowa składać się będzie z trzech pomieszczeń: kotłowni, pomieszczenia pomp oraz magazynu oleju.wejście do kotłowni przez zewnętrzne drzwi wejściowe.wejście do pomieszczenia magazynu oleju poprzez pomieszczenie pomp. Wyposażenie kotłowni stanowić będzie jeden kocioł żeliwny z palnikami olejowymi. Zabezpieczenie kotła stanowić będzie zawór bezpieczeństwa membranowy umieszczony na króćcu kotła. Zabezpieczenie instalacji centralnego ogrzewania będzie odbywało się za pomocą naczynia wzbiorczego przeponowego usytuowanego w pomieszczeniu kotłowni. Czynnik grzewczy woda o temp. 85/65 C, system pompowy. 1

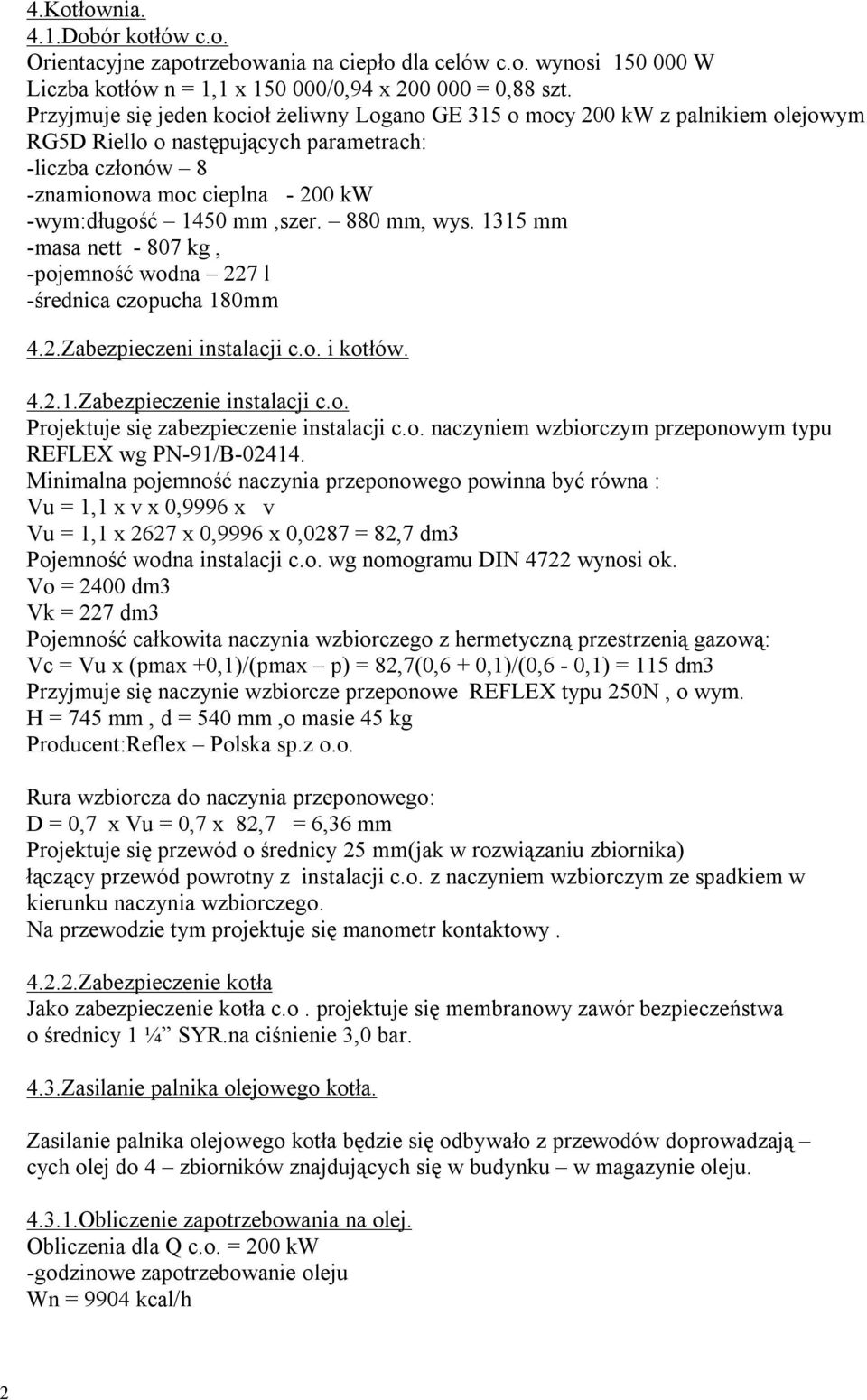

2 4.Kotłownia. 4.1.Dobór kotłów c.o. Orientacyjne zapotrzebowania na ciepło dla celów c.o. wynosi W Liczba kotłów n = 1,1 x /0,94 x = 0,88 szt. Przyjmuje się jeden kocioł żeliwny Logano GE 315 o mocy 200 kw z palnikiem olejowym RG5D Riello o następujących parametrach: -liczba członów 8 -znamionowa moc cieplna kw -wym:długość 1450 mm,szer. 880 mm, wys mm -masa nett kg, -pojemność wodna 227 l -średnica czopucha 180mm 4.2.Zabezpieczeni instalacji c.o. i kotłów Zabezpieczenie instalacji c.o. Projektuje się zabezpieczenie instalacji c.o. naczyniem wzbiorczym przeponowym typu REFLEX wg PN-91/B Minimalna pojemność naczynia przeponowego powinna być równa : Vu = 1,1 x v x 0,9996 x v Vu = 1,1 x 2627 x 0,9996 x 0,0287 = 82,7 dm3 Pojemność wodna instalacji c.o. wg nomogramu DIN 4722 wynosi ok. Vo = 2400 dm3 Vk = 227 dm3 Pojemność całkowita naczynia wzbiorczego z hermetyczną przestrzenią gazową: Vc = Vu x (pmax +0,1)/(pmax p) = 82,7(0,6 + 0,1)/(0,6-0,1) = 115 dm3 Przyjmuje się naczynie wzbiorcze przeponowe REFLEX typu 250N, o wym. H = 745 mm, d = 540 mm,o masie 45 kg Producent:Reflex Polska sp.z o.o. Rura wzbiorcza do naczynia przeponowego: D = 0,7 x Vu = 0,7 x 82,7 = 6,36 mm Projektuje się przewód o średnicy 25 mm(jak w rozwiązaniu zbiornika) łączący przewód powrotny z instalacji c.o. z naczyniem wzbiorczym ze spadkiem w kierunku naczynia wzbiorczego. Na przewodzie tym projektuje się manometr kontaktowy Zabezpieczenie kotła Jako zabezpieczenie kotła c.o. projektuje się membranowy zawór bezpieczeństwa o średnicy 1 ¼ SYR.na ciśnienie 3,0 bar. 4.3.Zasilanie palnika olejowego kotła. Zasilanie palnika olejowego kotła będzie się odbywało z przewodów doprowadzają cych olej do 4 zbiorników znajdujących się w budynku w magazynie oleju Obliczenie zapotrzebowania na olej. Obliczenia dla Q c.o. = 200 kw -godzinowe zapotrzebowanie oleju Wn = 9904 kcal/h 2

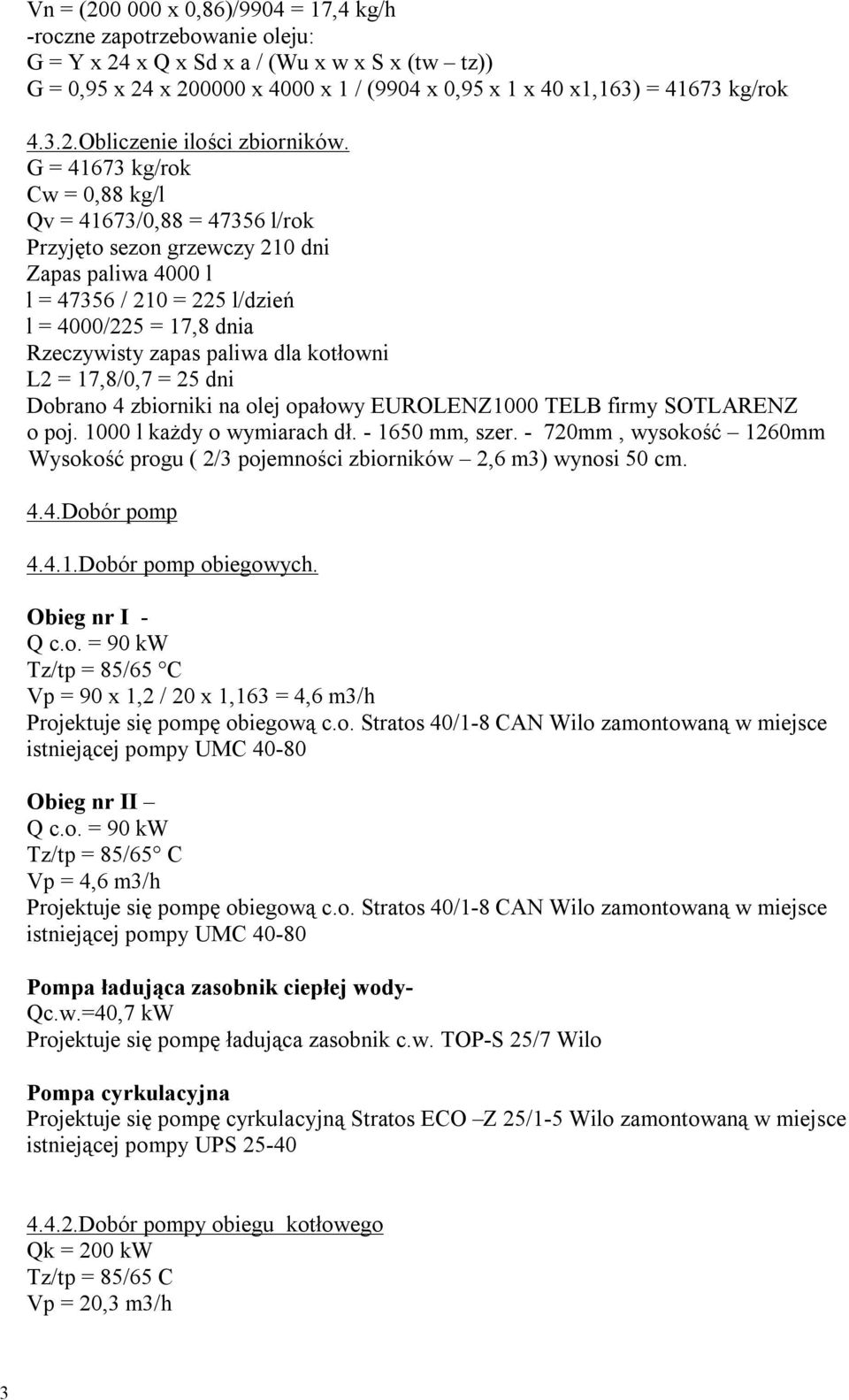

3 Vn = ( x 0,86)/9904 = 17,4 kg/h -roczne zapotrzebowanie oleju: G = Y x 24 x Q x Sd x a / (Wu x w x S x (tw tz)) G = 0,95 x 24 x x 4000 x 1 / (9904 x 0,95 x 1 x 40 x1,163) = kg/rok Obliczenie ilości zbiorników. G = kg/rok Cw = 0,88 kg/l Qv = 41673/0,88 = l/rok Przyjęto sezon grzewczy 210 dni Zapas paliwa 4000 l l = / 210 = 225 l/dzień l = 4000/225 = 17,8 dnia Rzeczywisty zapas paliwa dla kotłowni L2 = 17,8/0,7 = 25 dni Dobrano 4 zbiorniki na olej opałowy EUROLENZ1000 TELB firmy SOTLARENZ o poj l każdy o wymiarach dł mm, szer mm, wysokość 1260mm Wysokość progu ( 2/3 pojemności zbiorników 2,6 m3) wynosi 50 cm. 4.4.Dobór pomp Dobór pomp obiegowych. Obieg nr I - Q c.o. = 90 kw Tz/tp = 85/65 C Vp = 90 x 1,2 / 20 x 1,163 = 4,6 m3/h Projektuje się pompę obiegową c.o. Stratos 40/1-8 CAN Wilo zamontowaną w miejsce istniejącej pompy UMC Obieg nr II Q c.o. = 90 kw Tz/tp = 85/65 C Vp = 4,6 m3/h Projektuje się pompę obiegową c.o. Stratos 40/1-8 CAN Wilo zamontowaną w miejsce istniejącej pompy UMC Pompa ładująca zasobnik ciepłej wody- Qc.w.=40,7 kw Projektuje się pompę ładująca zasobnik c.w. TOP-S 25/7 Wilo Pompa cyrkulacyjna Projektuje się pompę cyrkulacyjną Stratos ECO Z 25/1-5 Wilo zamontowaną w miejsce istniejącej pompy UPS Dobór pompy obiegu kotłowego Qk = 200 kw Tz/tp = 85/65 C Vp = 20,3 m3/h 3

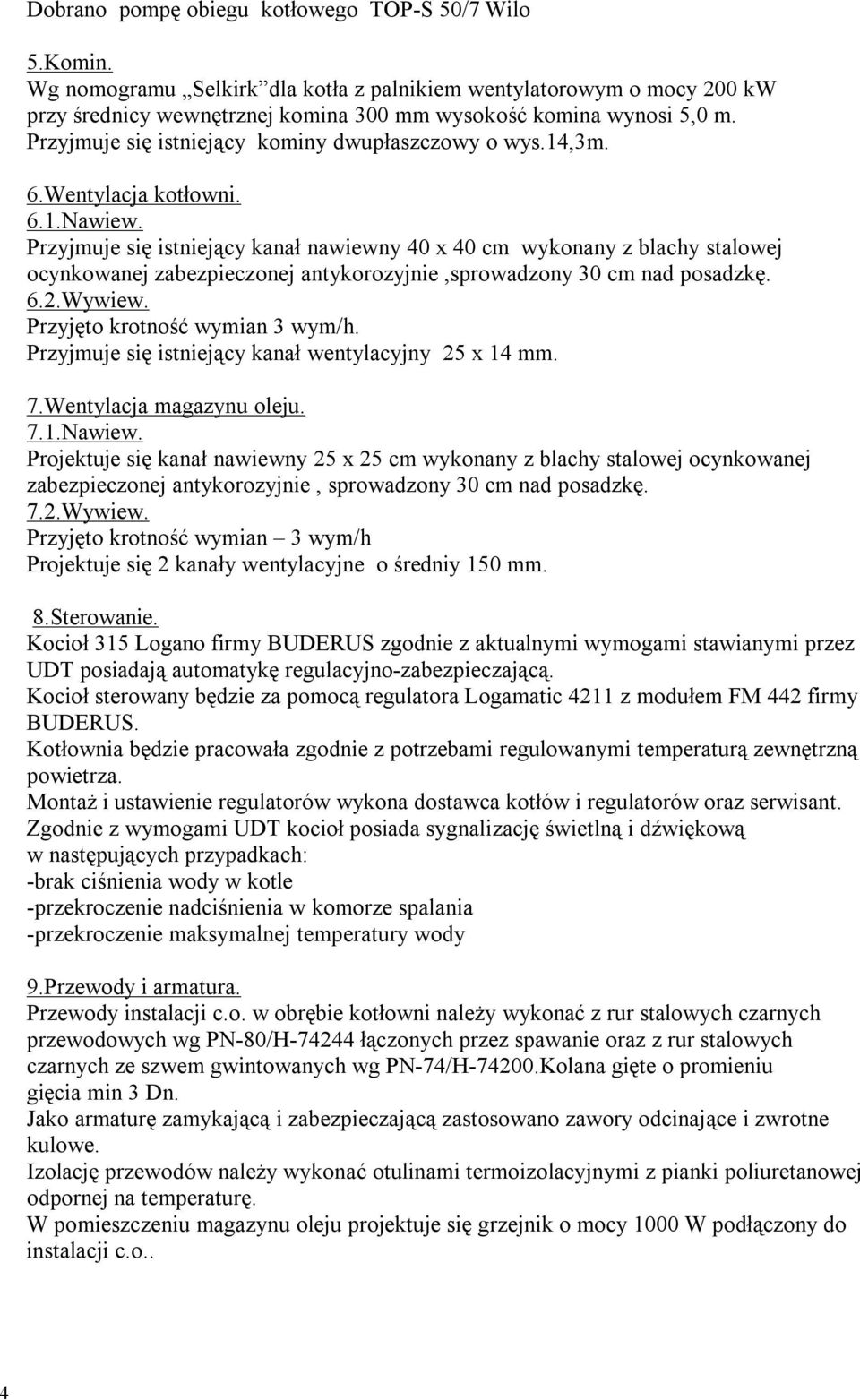

4 Dobrano pompę obiegu kotłowego TOP-S 50/7 Wilo 5.Komin. Wg nomogramu Selkirk dla kotła z palnikiem wentylatorowym o mocy 200 kw przy średnicy wewnętrznej komina 300 mm wysokość komina wynosi 5,0 m. Przyjmuje się istniejący kominy dwupłaszczowy o wys.14,3m. 6.Wentylacja kotłowni. 6.1.Nawiew. Przyjmuje się istniejący kanał nawiewny 40 x 40 cm wykonany z blachy stalowej ocynkowanej zabezpieczonej antykorozyjnie,sprowadzony 30 cm nad posadzkę. 6.2.Wywiew. Przyjęto krotność wymian 3 wym/h. Przyjmuje się istniejący kanał wentylacyjny 25 x 14 mm. 7.Wentylacja magazynu oleju. 7.1.Nawiew. Projektuje się kanał nawiewny 25 x 25 cm wykonany z blachy stalowej ocynkowanej zabezpieczonej antykorozyjnie, sprowadzony 30 cm nad posadzkę. 7.2.Wywiew. Przyjęto krotność wymian 3 wym/h Projektuje się 2 kanały wentylacyjne o średniy 150 mm. 8.Sterowanie. Kocioł 315 Logano firmy BUDERUS zgodnie z aktualnymi wymogami stawianymi przez UDT posiadają automatykę regulacyjno-zabezpieczającą. Kocioł sterowany będzie za pomocą regulatora Logamatic 4211 z modułem FM 442 firmy BUDERUS. Kotłownia będzie pracowała zgodnie z potrzebami regulowanymi temperaturą zewnętrzną powietrza. Montaż i ustawienie regulatorów wykona dostawca kotłów i regulatorów oraz serwisant. Zgodnie z wymogami UDT kocioł posiada sygnalizację świetlną i dźwiękową w następujących przypadkach: -brak ciśnienia wody w kotle -przekroczenie nadciśnienia w komorze spalania -przekroczenie maksymalnej temperatury wody 9.Przewody i armatura. Przewody instalacji c.o. w obrębie kotłowni należy wykonać z rur stalowych czarnych przewodowych wg PN-80/H łączonych przez spawanie oraz z rur stalowych czarnych ze szwem gwintowanych wg PN-74/H Kolana gięte o promieniu gięcia min 3 Dn. Jako armaturę zamykającą i zabezpieczającą zastosowano zawory odcinające i zwrotne kulowe. Izolację przewodów należy wykonać otulinami termoizolacyjnymi z pianki poliuretanowej odpornej na temperaturę. W pomieszczeniu magazynu oleju projektuje się grzejnik o mocy 1000 W podłączony do instalacji c.o.. 4

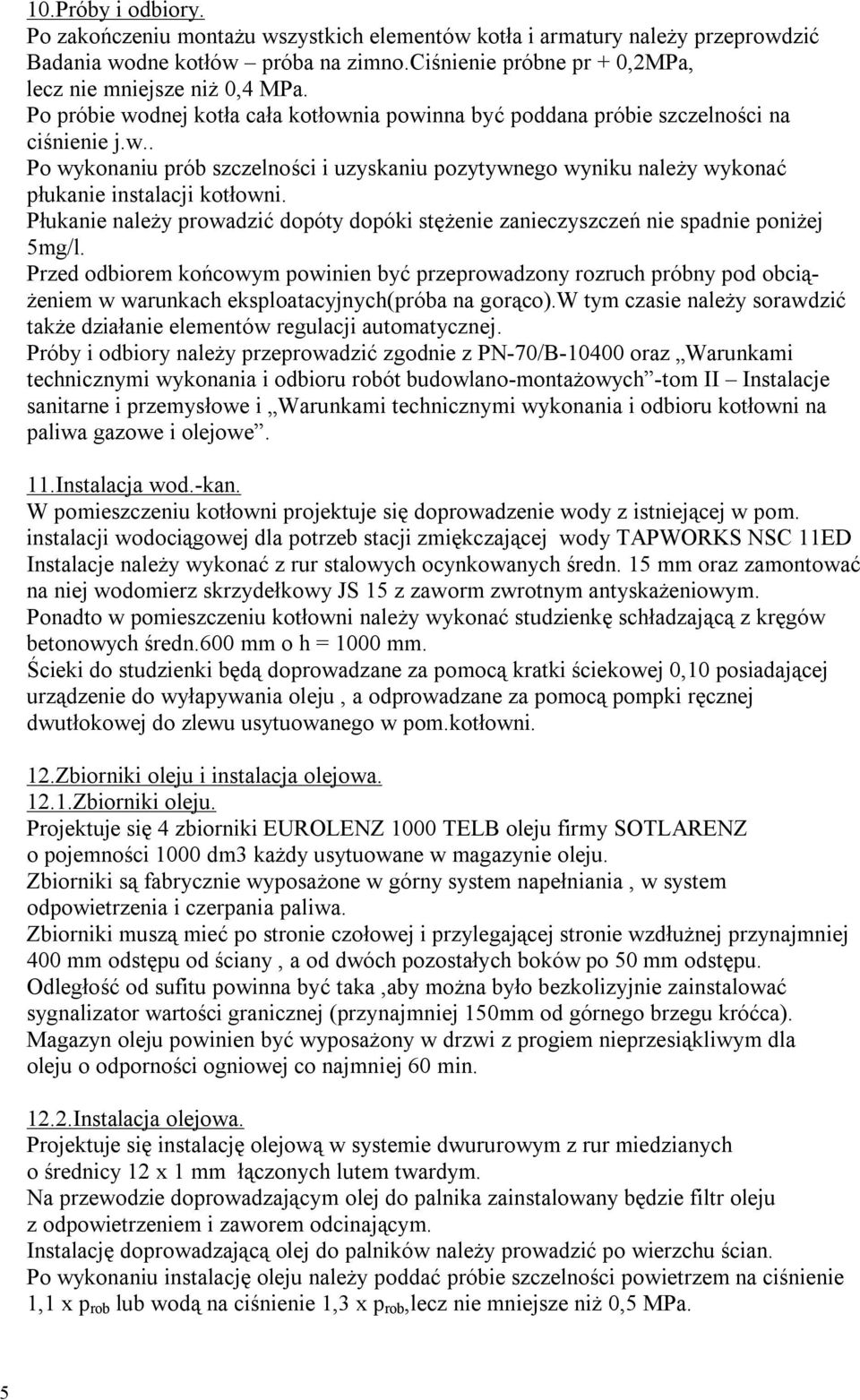

5 10.Próby i odbiory. Po zakończeniu montażu wszystkich elementów kotła i armatury należy przeprowdzić Badania wodne kotłów próba na zimno.ciśnienie próbne pr + 0,2MPa, lecz nie mniejsze niż 0,4 MPa. Po próbie wodnej kotła cała kotłownia powinna być poddana próbie szczelności na ciśnienie j.w.. Po wykonaniu prób szczelności i uzyskaniu pozytywnego wyniku należy wykonać płukanie instalacji kotłowni. Płukanie należy prowadzić dopóty dopóki stężenie zanieczyszczeń nie spadnie poniżej 5mg/l. Przed odbiorem końcowym powinien być przeprowadzony rozruch próbny pod obciążeniem w warunkach eksploatacyjnych(próba na gorąco).w tym czasie należy sorawdzić także działanie elementów regulacji automatycznej. Próby i odbiory należy przeprowadzić zgodnie z PN-70/B oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych -tom II Instalacje sanitarne i przemysłowe i Warunkami technicznymi wykonania i odbioru kotłowni na paliwa gazowe i olejowe. 11.Instalacja wod.-kan. W pomieszczeniu kotłowni projektuje się doprowadzenie wody z istniejącej w pom. instalacji wodociągowej dla potrzeb stacji zmiękczającej wody TAPWORKS NSC 11ED Instalacje należy wykonać z rur stalowych ocynkowanych średn. 15 mm oraz zamontować na niej wodomierz skrzydełkowy JS 15 z zaworm zwrotnym antyskażeniowym. Ponadto w pomieszczeniu kotłowni należy wykonać studzienkę schładzającą z kręgów betonowych średn.600 mm o h = 1000 mm. Ścieki do studzienki będą doprowadzane za pomocą kratki ściekowej 0,10 posiadającej urządzenie do wyłapywania oleju, a odprowadzane za pomocą pompki ręcznej dwutłokowej do zlewu usytuowanego w pom.kotłowni. 12.Zbiorniki oleju i instalacja olejowa Zbiorniki oleju. Projektuje się 4 zbiorniki EUROLENZ 1000 TELB oleju firmy SOTLARENZ o pojemności 1000 dm3 każdy usytuowane w magazynie oleju. Zbiorniki są fabrycznie wyposażone w górny system napełniania, w system odpowietrzenia i czerpania paliwa. Zbiorniki muszą mieć po stronie czołowej i przylegającej stronie wzdłużnej przynajmniej 400 mm odstępu od ściany, a od dwóch pozostałych boków po 50 mm odstępu. Odległość od sufitu powinna być taka,aby można było bezkolizyjnie zainstalować sygnalizator wartości granicznej (przynajmniej 150mm od górnego brzegu króćca). Magazyn oleju powinien być wyposażony w drzwi z progiem nieprzesiąkliwym dla oleju o odporności ogniowej co najmniej 60 min Instalacja olejowa. Projektuje się instalację olejową w systemie dwururowym z rur miedzianych o średnicy 12 x 1 mm łączonych lutem twardym. Na przewodzie doprowadzającym olej do palnika zainstalowany będzie filtr oleju z odpowietrzeniem i zaworem odcinającym. Instalację doprowadzającą olej do palników należy prowadzić po wierzchu ścian. Po wykonaniu instalację oleju należy poddać próbie szczelności powietrzem na ciśnienie 1,1 x p rob lub wodą na ciśnienie 1,3 x p rob,lecz nie mniejsze niż 0,5 MPa. 5

6 6 13.Wymagania p.pożarowe i BHP. Wszystkie prace dotyczące wykonania kotłowni należy wykonać zgodnie z Warunkami Technicznymi wykonania i odbioru kotłowni na paliwa gazowe i olejowe oraz Ochrona przeciwpożarowa zbiór przepisów. Pomieszczenie kotłowni olejowej zalicza się do IV kategorii niebezpieczeństwa pożarowego niezagrożonych wybuchem. Ściany i stropy wydzielające pomieszczenie kotłowni powinny być wykonane z materiałów niepalnych.odporność ogniowa elementów konstrukcji oraz przegród wydzielających pomieszczenie kotłowni powinna być nie mniejsza niż 60 minut. Drzwi do pomieszczenia kotłowni powinny być wykonane z materiałów niepalnych o odporności ogniowej minimum 30 minut, powinny mieć od wewnątrz pomieszczenia zamknięcie bezklamkowe, otwierające się pod naciskiem na zewnątrz pomieszczenia, samozamykające się o szer.w świetle minimum 0,9m. Podłoga kotłowni olejowej powinna być wykonana z materiałów niepalnych i być nienasiąkliwa,a otwory drzwiowe zaopatrzone w progi wys. 3-4 cm. Odwodnienie podłogi kotłowni olejowej powinno być zaopatrzone w zamknięcia i specjalne urządzenia zatrzymujące olej i być włączone do sieci odwodnień całego budynku.instalacja odwodnieniowa powinna być wykonana z materiałów odpornych na olej opałowy. Instalacja elektryczna pomieszczenia kotłowni powinna być wykonana w klasie I Zabezpieczenia przed porażeniem elektrycznym wg PN-83/E-08200/00. Wyłącznik główny przeznaczony do odcięcia dopływu energii elektrycznej do pomieszczenia kotłowni powinien być umieszczony na zewnątrz kotłowni, w miejscu łatwo dostępnym, nie narażonym na skutki pożaru lub wybuchu. Przez pomieszczenie kotłowni nie powinny przebiegać kable i instalacje elektryczne nie przeznaczone dla kotłowni. Kotłownia obok awaryjnego wyłącznika prądu powinna mieć umieszczony awaryjny wyłącznik dopływu oleju (AWDO) do natychmiastowego wyłączenia dostawy oleju. Przewody olejowe pomiędzy awaryjną armaturą odcinającą i zbiornikiem nie powinny przebiegać niżej niż wierzch zbiornika. Odległość ścian kotła od elementów drewnianych oraz innych palnych części budynku Powinna wynosić co najmniej: -0,30m. od części otynkowanych 2,5 cm warstwą tynku -0,60 m. od części zapalnych nie zabezpieczonych od ognia i wysokich temperatur. Przejścia przewodów przez ognioodporne ściany i stropy powinny być wykonane z materiałów niepalnych o odporności ogniowej minimum 60 minut. Pomieszczenie magazynu oleju powinno stanowić wydzieloną strefę pożarową. W pomieszczeniu magazynu oleju nie wolno montować przyborów sanitarnych i kratek ściekowych. Ściany i stropy wydzielające pomieszczenie magazynu oleju powinny być wykonane z materiałów niepalnych o odporności ogniowej minimum 120 minut. Drzwi do magazynu oleju mają być samozamykające się i mieć odporność ogniową minimum 60 minut. Instalację elektryczną w pom.magazynowym wykonać należy jak dla pomieszczeń zagrożonych pożarem. Zbiorniki i rurociągi powinny mieć zapewnione skuteczne odprowadzenie ładunków elektryczności statycznej.

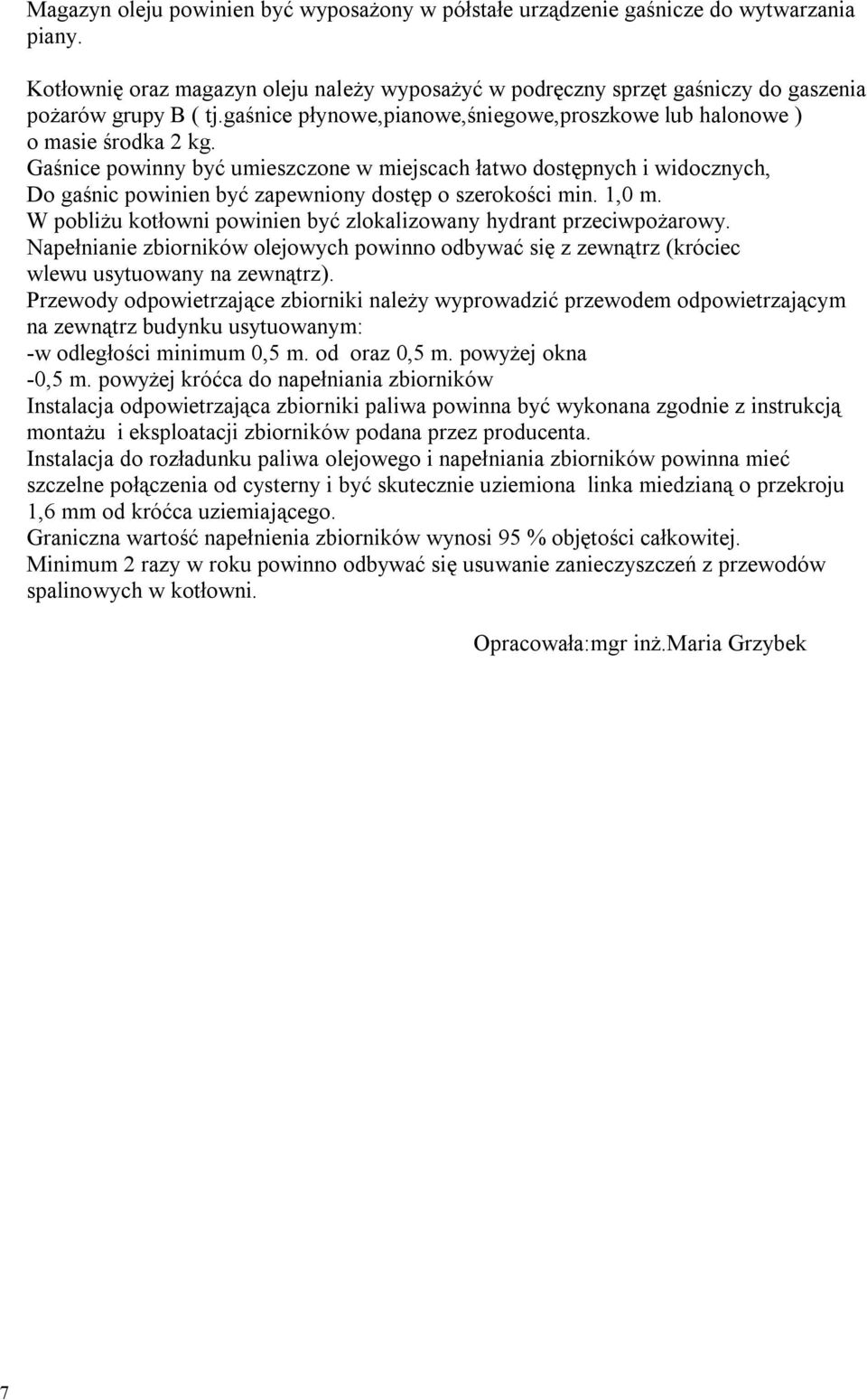

7 Magazyn oleju powinien być wyposażony w półstałe urządzenie gaśnicze do wytwarzania piany. Kotłownię oraz magazyn oleju należy wyposażyć w podręczny sprzęt gaśniczy do gaszenia pożarów grupy B ( tj.gaśnice płynowe,pianowe,śniegowe,proszkowe lub halonowe ) o masie środka 2 kg. Gaśnice powinny być umieszczone w miejscach łatwo dostępnych i widocznych, Do gaśnic powinien być zapewniony dostęp o szerokości min. 1,0 m. W pobliżu kotłowni powinien być zlokalizowany hydrant przeciwpożarowy. Napełnianie zbiorników olejowych powinno odbywać się z zewnątrz (króciec wlewu usytuowany na zewnątrz). Przewody odpowietrzające zbiorniki należy wyprowadzić przewodem odpowietrzającym na zewnątrz budynku usytuowanym: -w odległości minimum 0,5 m. od oraz 0,5 m. powyżej okna -0,5 m. powyżej króćca do napełniania zbiorników Instalacja odpowietrzająca zbiorniki paliwa powinna być wykonana zgodnie z instrukcją montażu i eksploatacji zbiorników podana przez producenta. Instalacja do rozładunku paliwa olejowego i napełniania zbiorników powinna mieć szczelne połączenia od cysterny i być skutecznie uziemiona linka miedzianą o przekroju 1,6 mm od króćca uziemiającego. Graniczna wartość napełnienia zbiorników wynosi 95 % objętości całkowitej. Minimum 2 razy w roku powinno odbywać się usuwanie zanieczyszczeń z przewodów spalinowych w kotłowni. Opracowała:mgr inż.maria Grzybek 7
