Załącznik A do SIWZ OPIS WYPOSAŻENIA POMIESZCZEŃ W MEBLE, KRZESŁA I FOTELE.

Transkrypt

1 Załącznik A do SIWZ OPIS WYPOSAŻENIA POMIESZCZEŃ W MEBLE, KRZESŁA I FOTELE. 1. WYMAGANIA OGÓLNE, SPECYFIKACJA WYPOSAZENIA. Meble muszą być elementami seryjnymi, z gwarancją ciągłości produkcji minimum 36 miesięcy i posiadać atest higieniczny i dokumenty wyszczególnione w opisie danego produktu. Ponadto meble muszą spełniać następujące kryteria: Dla krzeseł dopuszcza się odchylenie od podanych wymiarów na poziomie ±4 %. Dla mebli dopuszcza się zmiany wymiarów blatów biurek, wysokości biurek oraz głębokości i szerokości szaf do 2cm dla każdego wymiaru, dla pozostałych wymiarów Zamawiający dopuszcza odchylenie od podanych wartości na poziomie ±3 % z uwzględnieniem gabarytów pomieszczeń w stanie wykończonym. Wysokości pasa górnego (nadstawki i ich fronty), pasa środkowego (przeszklenia, regały otwarte lub zamknięte) i pasa dolnego (szafki niskie i inne dostawki i ich fronty) muszą być zunifikowane i nie mogą wprowadzać dodatkowych poziomych podziałów (np. w ustawieniu wyposażenia w formie meblościanki). Wyłoniony w przetargu Wykonawca wykona obmiary przedwykonawcze i uzgodni je w formie rysunkowej z Zamawiającym - dla wszystkich grup pomieszczeń typowych oraz indywidualnie dla pomieszczeń wymagających dopasowania lub korekty wymiarów mebli. Szafy oraz szafy z nadstawką o wysokości powyżej 210 cm musza być przystosowane do zakotwienia do sciany budynku (stosowne akcesoria w komplecie). Kolorystyka mebli: Kolorystyka postulowana przez zamawiającego: a. meble w segm. C, D i pom. administracyjnych melamina wg NP Tiepolo Nut lub równoważny b. pom. dydaktyczne i pom. Rady Wydziału melamina jasny buk c. pom. samodzielnych prac. naukowych - fotele skórzane czarne d. pozostałe fotele i krzesła interesantów tapicerowane z palety wykonawcy e. tapicerka krzeseł w pom. Rady Wydzialu granatowa f. kolorystyka mebli nietypowych (lady, zabudowa pom. socjalnych, wnęk kuchennych itp.) melamina jasny buk. Pozostałe elementy wykończenia wg załączonych rysunków 1.1 Sale o charakterze wykładowym a) DUŻA SALA WYKŁADOWA Duża sala wykładowa będzie wyposażona w stacjonarny stół doświadczalny o wymiarach 80x300x90 którego blat wykonany jest z ceramiki. Blat doświadczalny powinien mieć podpięty odciąg z odprowadzeniem oparów w kierunku posadzki, dwie złączki dla sprężonego powietrza (gaz z butli) oraz kwasoodporny zlew kanalizacji technologicznej. Blat winien posiadać rant zabezpieczający przed wylaniem się substancji szkodliwych na podłogę i przeprowadzającego doświadczenia. Część stacjonarna katedry doświadczalnej winna mieć zamykane szafki na szkło laboratoryjne, odzież ochronną oraz wnękę na wózek mobilny służący do transportu elementów związanych z przeprowadzanymi doświadczeniami. Do centralnie usytuowanej katedry doświadczalnej z obu jej stron usytuowano katedry wykładowców o wymiarach x80x72 wg odrębnych wytycznych ujętych w specyfikacji. Zaleca się aby blaty stołów były melaminowane. Stoły te winny zawierać w swej konstrukcji kanały kablowe z uwagi na fakt sterowania elementami pomieszczenia z pulpitu. Każdy stół wykładowcy będzie mieć włącznik dla regulowanych obwodów oświetlenia, włącznik ekranu projektora multimedialnego (dwie sztuki). Ponadto każdy ze stołów wykładowcy powinien mieć doprowadzone 1 gniazdo wtykowe siły 400V, 8 szt. gniazd 230V, 1 szt. Gniazda 230V instalacji dedykowanej, oraz gniazdo wtykowe teletechniczne RJ45. Podpięcie w/w instalacji winno być prowadzone z puszki podłogowej poprzez tzw. kręgosłup do kanału kablowego. W każdym stole wykładowcy należy przewidzieć miejsce pod komputer stacjonarny jak i przenośny. Wyjścia gniazd w/w wtykowych mają znajdować się w tylnej części blatu stołu. Stoły wykładowców będą wyposażone w bezprzewodowe mikrofony oraz przenośne kamery multimedialne ze składanymi małymi statywami. Przedmiotowe urządzenia docelowo będą magazynowane w zamykanej szafce doświadczalnego stołu stacjonarnego. str. 1

2 b) MAŁE SALE WYKŁADOWE Mała sala wykładowa powinna być wyposażona w stoły wykładowców (katedry) o wymiarach x80x72 wg odrębnych wytycznych ujętych w specyfikacji.. Zaleca się aby blaty stołów były melaminowane. Stoły te winny zawierać w swej konstrukcji kanały kablowe. Każdy stół wykładowcy winien mieć doprowadzone 2szt. gniazd 230V, 1 szt. Gniazda 230V instalacji dedykowanej, oraz gniazdo wtykowe teletechniczne RJ45. Podpięcie w/w instalacji winno być prowadzone z puszki podłogowej poprzez tzw. kręgosłup do kanału kablowego. W każdym stole wykładowcy należy przewidzieć miejsce pod komputer stacjonarny jak i przenośny. Wyjścia gniazd w/w wtykowych mają znajdować się w tylnej części blatu stołu. Stół wykładowcy ma mieć możliwość podpięcia przenośnej kamery multimedialnej. Przedmiotowe urządzenie nie będzie magazynowane w pomieszczeniu lecz każdorazowo przynoszone. c) SALE SEMINARYJNE I JĘZYKOWE Sale seminaryjne i językowe bedą wyposażone w stoliki seminaryjne słuchacza o wymiarach 70x50x74. Zaleca się aby blaty stołów były melaminowane, na konstrukcji stalowej z możliwością sztaplowania i spinania w rzędy. Krzesła ze sklejki w kolorze stolików z funkcją sztaplowania i spinania w rzędy. Ponadto sale te będą wyposażone w stół wykładowcy o parametrach takich samych jak w małych salach wykładowych. d) PRACOWNIE KOMPUTEROWE Pracownie komputerowe będą wyposażone w biurka komputerowe 100x80x72. Zaleca się aby blaty stołów były melaminowane, na konstrukcji stalowej z kanałem kablowym. Konstrukcja biurek powinna umożliwiać zarówno lewo jak i prawostronne mocowanie zawiesi pod stacjonarne stacje robocze komputerów. Każde biurko będzie wyposażone w dwa gniazda 230v, 1 gniazdo dedykowane 230V oraz jedno gniazdo teletechniczne RJ45. Krzesła obrotowe ze względów ergonomii pracy przed monitorem powinny posiadać regulację wysokości siedziska, podłokietników i oparcia. W pracowniach komputerowych będzie się znajdować co najmniej 1 drukarka sieciowa drukująca do formatu papieru ISO A3. Pod drukarkę sieciową zaprojektowano dostawkę do biurka o wymiarach 80x60x72 wyposażoną w kanał kablowy i gniazdo teletechniczne RJ45 oraz gniazdo 230V. Ponadto sale te będą wyposażone w stół wykładowcy o parametrach takich samych jak w małych salach wykładowych. e) ZAKŁADOWE SALE SEMINARYJNE Stoliki i krzesła słuchaczy winny mieć możliwość sztaplowania i spinania w rzędy. Ponadto sale te będą wyposażone w stół wykładowcy o parametrach takich samych jak w małych salach wykładowych. f) SALA KONFERENCYJNA Sala konferencyjna ma pomieścić 80 osób które będą siedzieć przy stołach o wymiarach 200x80x72. Stołki Sali konferencyjnej powinny posiadać konstrukcję drewnianą i kolorystycznie korelować z pozostałym wyposażeniem. Stoły powinny mieć możliwość wzajemnego skręcania a w przypadku zmiany charakteru użytkowania Sali możliwość mobilnego dostosowania. Bezpośrednio z pomieszczenia Sali powinno się mieć dostęp do zaplecza: kuchni i schowka na stołki i urządzenia multimedialne. Ponadto sala będzie wyposażona w stół prezydialny o parametrach takich samych jak katedry w małych salach wykładowych. str. 2

3 1.2 Pomieszczenia biblioteki Wszystkie stoliki i biurka wyposażone w gniazda wtykowe, zasilane z węzłów przyłączeniowych podpodłogowych pod biurkami muszą być wyposażone w kryty system pionowego prowadzenia przewodów od skrzynki przyłączeniowej w podłodze do blatu. a) UWAGI OGÓLNE Biblioteka posiada system ochrony i identyfikacji księgozbiorów pracujący w oparciu o technologię identyfikacji za pomocą fal radiowych tzw. RFID. Wszystkie stanowiska systemu będą połączone z oprogramowaniem zarządzającym zbiorami bibliotecznymi. Każde stanowisko do pracy z komputerem stacjonarnym bedzie wyposażone w następujący zestaw instalacji gniazd wtykowych: 2 szt. gniazdo 230V 1 szt. gniazdo 230V dedykowane 1 szt. gniazdo teletechniczne RJ45 Stanowiska pracy czytelnika (petenta) przystosowane do pracy z komputerem przenośnym będą wyposażone w: 1 szt. gniazdo 230V 1 szt. gniazdo 230V dedykowane Stanowiska pracy pracowników biblioteki (za wyjątkiem wypożyczalni) będą wyposażone zgodnie z przyjętymi standardami wyposażenia stanowiska pracy pracownika administracyjnego. b) POMIESZCZENIE PRZESZUKIWANIA BAZ DANYCH Z KATALOGIEM Pomieszczenie to zlokalizowane jest zaraz przy wejściu głównym do biblioteki. W centralnym miejscu pomieszczenia znajduje się katalog kartkowy oraz samoobsługowa przeglądarka do zasobów bibliotecznych zintegrowana ze stanowiskami na których przewidziano stacje komputerów stacjonarnych w bibliotece i jej zapleczu. Stanowisko to ma przewidziane zasilanie 230V i dostęp do gniazda teletechnicznego RJ45. W pomieszczeniu przewidziano drukarkę sieciową która będzie współpracować z 8 stanowiskami do pracy z komputerem c) WYPOŻYCZALNIA Aneks ten jest wydzielony wizualnie od strony czytelni ladą której blat jest dwupoziomowy. Szerokość wyższej części blatu nie powinna być mniejsza niż 40 cm a wysokość niższa niż 120cm W pobliżu lady wypożyczalni powinny się znajdować dwa stanowiska na kserokopiarki.. W pomieszczeniu wypożyczalni przewidziano regały biblioteczne na czasopisma. Wypożyczalnia posiada wydzieloną wrzutnię przeczytanych książek zintegrowaną z bazą danych w systemie RFID. d) CZYTELNIA Czytelnię podzielono na dwie strefy: czytelnie naukową i czytelnie ogólną. W czytelni naukowej zlokalizowano meble na czasopisma jak i gazety wielkoformatowe. Czytelnia naukowa od czytelni ogólnej będzie oddzielona umeblowaniem magazynu z wolnym dostępem do zbiorów. e) MAGAZYN Z WOLNYM DOSTĘPEM DO ZBIORÓW Ze względu na specyfikę magazynowanych pozycji stosuje się 67 regałów dwustronnych o wymiarach 50x100x219,1. Regały te mają mieć możliwość wzajemnego ustawienia w rzędy i przewidziane otworowanie na instalację elektryczną podświetlania półek. Najwyższa półka o regulowanej wysokości nie może się znajdować wyżej niż 180cm. Przedmiotowe meble w dolnym pasie zabudowy mają posiadać szuflady dopasowane długością i szerokością do wymiarów korpusu regału. Zaleca się aby długość rzędów spiętych regałów nie przekraczała 4metrów bieżących. Na każdym końcu takiego zestawu (lub krótszego) należy zainstalować biblioteczne stanowisko gniazdowe z dostępem do gniazda 230V i włącznika oświetlenia punktowego. Wymiary takiego mebla powinny wynosić 55x50x111,7. Zasilanie każdego zestawu (regały + stanowisko gniazdowe) należy prowadzić z puszki podpodłogowej. Na obszarze magazynu zlokalizowano 9 regałów jednostronnych (80x45x219,1) na większe pozycje książkowe, które to plecami przylegają do ściany. Przedmiotowe regały w dolnym pasie zabudowy mają mieć szuflady które są przystosowane do przechowywania mikrofilmów. Wszystkie zastosowane regały mają mieć półki o regulowanych wysokościach. str. 3

4 f) ARCHIWUM Pomieszczenie archiwum ma być wyposażone w 17 regałów o ażurowej konstrukcji stalowej o wymiarach 50x100. Przejścia między regałami nie mogą być mniejsze niż 70cm, natomiast główny ciąg komunikacyjny w pomieszczeniu nie może być węższy niż 150cm. g) POMIESZCZENIE OBSŁUGI I OPRACOWYWANIA ZBIORÓW Każde stanowisko pracownika administracyjnego (biblioteki) ma być wyposażone w: biurko pod komputer 160x120x72 dostawkę do biurka pod komputer 80x60x72 kontener mobilny pod biurka pracowników 43x60x57,5 komputer stacjonarny krzesło obrotowe pracownika administracyjnego Ponadto w pomieszczeniu mają się znajdować: 4 szt. szafa aktowa z nadstawką 80x45x263,5 1 szt. szafa ubraniowa z nadstawką 80x45x263,5 1 szt. dostawka do biurka pod drukarkę 80x60x72 1 szt. drukarka sieciowa 1 szt. kosz na śmieci 1 szt. stolik mobilny dla pracowników administracyjnych 60x60 4 szt. krzesło obrotowe pracownika administracyjnego 1 szt. stół konferencyjny 140x70x72 5 szt. krzesło dla interesantów 1.3 pomieszczenia administracyjne h) UWAGI OGÓLNE Standardowo każde stanowisko pracy pracownika administracyjnego będzie wyposażone w następujące gniazda wtykowe: 2 szt. gniazdo 230V 1 szt. gniazdo 23V dedykowane 1 szt. gniazdo teletechniczne RJ45 1 szt. gniazdo teletechniczne RJ12 Każdorazowo strona biurka która jest zwrócona frontem do petenta ma być wyposażona w panel zasłaniający nogi pracownika administracyjnego. Ze względów na różnorodność używanych elementów biurowych wszystkie biurka pracowników administracyjnych należy wyposażyć w tzw. kanały kablowe. Stelaże biurek powinny być stabilne dlatego zaleca się zastosowanie systemowego stelażu stalowego spawanego. Zastosowany system powinien umożliwiać wzajemne szybkie skręcenie i rozkręcenie poszczególnych elementów. i) SEKRETARIATY Pomieszczenia sekretariatów będą podzielone na 3 strefy. Strefę poczekalni dla petenta, strefę obsługi, zaplecze. Przyjeto ustawienie biurek frontem do petenta tak aby układ sprawiał wrażenie lady i wizualną przegrodę w zakresie wyznaczenia ogólnodostępnej granicy. W strefie poczekalni będą się znajdować krzesła dla petentów i zamykane regały i szafy aktowe oraz meble na pocztę pracowniczą. Strefę obsługi zlokalizowano w bezpośrednim sąsiedztwie strefy poczekalni a jej zaplecze usytuowano za plecami pracowników administracyjnych. Do wyposażenia sekretariatów należy drukarka sieciowa, szafy aktowe i regały, szafa ubraniowa. Fronty biurek należy wyposażyć w panele zasłaniające nogi pracowników administracyjnych. Poniżej podaje się standardowe elementy które występują w tym typie pomieszczeń: biurka z panelem przednim 120x80x72 kontenery stacjonarne do biurek pracowników administracyjnych 43x60x72 dostawka do biurka pod drukarkę 100x60x72 dostawka do biurka pod drukarkę 80x60x72 szafka aktowa 120x45x76,5 szafa aktowa z nadstawką 80x45x270 szafka skrytek pocztowych na korespondencję pracowniczą 80x45x162 szafa ubraniowa z regałami 60x45x270 podnóżek str. 4

5 kosz na śmieci krzesła dla interesantów krzesła obrotowe pracowników administracyjnych regał zamykany z nadstawką z przeszkleniem w środkowym pasie 80x45x270 regał otwarty z nadstawką zamykaną 60x45x270 drukarka drukarka sieciowa j) DZIAŁ KADR I WYDZIAŁOWY PUNKT KONTAKTOWY Dział kadr będzie wyposażony w: 4 szt. szafa aktowa z nadstawką 80x45x240 5 szt. regał zamykany z nadstawka 80x45x240 z przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z regałami i nadstawką 60x45x240 1 szt. regał otwarty z nadstawką zamykaną 60x45x240 1 szt. dostawka do biurka pod drukarkę 80x60x72 2 szt. krzesło obrotowe pracowników administracyjnych 2 szt. biurko pod komputer 100x80x72 2 szt. biurko pracownika naukowego i administracyjnego 160x120x72 2 szt. kontener mobilny pod biurka pracownicze 43x60x57,5 2 szt. komputer stacjonarny 1 szt. drukarka sieciowa 1 szt. podnóżek 1 szt. kosz na śmieci Wydziałowy punkt kontaktowy będzie wyposażony w: 1 szt. stolik z regulacją wysokości 60x60 2 szt. krzesło dla interesantów 2 szt. krzesło obrotowe pracowników administracyjnych 1 szt. szafa aktowa z nadstawką 80x45x240 1 szt. szafa ubraniowa z regałami i nadstawką 60x45x240 1 szt. regał otwarty z nadstawką zamykaną 60x45x240 2 szt. biurko pracownika naukowego i administracyjnego 160x120x72 1 szt. dostawka do biurka pod drukarkę 80x60x72 1 szt. dostawka do biurka 100x60x72 2 szt. kontener mobilny pod biurka pracownicze 43x60x57,5 2 szt. komputer stacjonarny 1 szt. drukarka sieciowa 1 szt. kosz na śmieci k) DZIAŁ FINANSOWY W pomieszczeniu działu finansów biurka pracowników administracyjnych zlokalizowano frontem do wejścia. Biurka te należy wyposażyć z panel frontowy zasłaniający nogi pracowników. Każde stanowisko pracownika działu finansów będzie wyposażone w: 1 szt. szafa ubraniowa z nadstawką 80x45x240 5 szt. biurko pracownika naukowego i administracyjnego 160x120x72 8 szt. szafa aktowa z nadstawką 80x45x240 1 szt. stolik z regulacją wysokości 60x60 2 szt. krzesło dla interesantów 6 szt. dostawka do biurka pod drukarkę 80x60x72 5 szt. kontener mobilny pod biurka pracownicze 43x60x57,5 1 szt. drukarka sieciowa 5 szt. drukarka 5 szt. komputer stacjonarny 5 szt. krzesło obrotowe pracowników administracyjnych 5 szt. kosz na śmieci 1 szt. podnóżek l) BIURO KARIER Pomieszczenie będzie posiadać następujące wyposażenie: 1 szt. biurko pracownika naukowego i administracyjnego 160x120x72 str. 5

6 1 szt. krzesło obrotowe pracowników administracyjnych 1 szt. krzesło dla interesantów 1 szt. kontener mobilny pod biurka pracownicze 43x60x57,5 2 szt. szafa aktowa z nadstawką 80x45x240 1 szt. szafa ubraniowa z nadstawką 60x45x240 1 szt. regał otwarty z nadstawka zamykaną 60x45x240 1 szt. dostawka do biurka pod drukarkę 80x60x72 1 szt. komputer stacjonarny 1 szt. podnóżek 1 szt. kosz na śmieci m) POKÓJ ADMINISTRATORA BUDYNKU Pomieszczenie będzie posiadać następujące wyposażenie: 1 szt. biurko pracownika naukowego i administracyjnego 160x120x72 1 szt. biurko pod komputer 100x80x72 1 szt. krzesło obrotowe pracowników administracyjnych 1 szt. stolik 60x60 z regulacją wysokości 2 szt. krzesło dla interesantów 1 szt. kontener mobilny pod biurka pracownicze 43x60x57,5 2 szt. szafa aktowa z nadstawką 80x45x240 1 szt. szafa ubraniowa z nadstawką 60x45x240 1 szt. regał otwarty z nadstawka zamykaną 60x45x240 1 szt. dostawka do biurka 100x60x72 1 szt. komputer stacjonarny 1 szt. drukarka 1 szt. telefon 1 szt. podnóżek 1 szt. kosz na śmieci 1.4 Pomieszczenia socjalne i pomocnicze n) KUCHNIE Wyposażenie powinno się składać z typowych, seryjnie produkowanych mebli kuchennych. Szafki dolnej zabudowy otwierane zaś górnej uchylne na siłownikach gazowych dostosowanych do ciężaru frontu szafki. Dolny pas zabudowy mus uwzględniać cokoły ścian o wysokości 10 cm. Ze względu na wyższy cokół szafek oraz ergonomię użytkowania poziom blatu roboczego winien być usytuowany 80cm na poziomem posadzki w stanie wykończonym. Szczeliny na stylu mebli i ścian należy wykończyć blendą w kolorze korpusów szafek. Należy przewidzieć w cokole szafki pod zabudowę lodówki kratkę wentylacyjną. W każdym pomieszczeniu kuchennym występują następujące urządzenia: ekspres ciśnieniowy do kawy czajnik elektryczny kuchenka elektryczna dwu palnikowa zlew ze stali nierdzewnej z ociekaczem umywalka podblatowa/blatowa pochłaniacz zapachów (wymienny filtr węglowy) lodówka niska zmywarka dozownik na mydło dozownik na ręczniki papierowe kosz na śmieci szafki wiszące na naczynia szafki na ściereczki i środki czystości stół/y krzesła mikrofala str. 6

7 o) SZATNIA OGÓLNA Pomieszczenie szatni należy wyposażyć w ladę. Lada szatni powinna mieć wysokość 90cm,a szerokość 40cm. Przewiduje się zapotrzebowanie na ok. 300 miejsc wieszakowych. Odstępy pomiędzy wieszakami nie powinny być mniejsze niż 90cm. W ladzie należy przewidzieć część uchylną tak aby po jej zamknięciu strefa obsługujących szatnię była całkowicie oddzielona od strefy ogólnodostępnej. Lada szatni i wieszaki wg załączonych rysunków. p) POKOJE SPRZĄTAJĄCYCH W skład wyposażenia pokoju sprzątających wchodzi; 2szt. szafki ubraniowe stalowe (dwukomorowa dla jednego pracownika) 1 szt. ławka 120x33/35x40 (1 na dwóch pracowników przebywających w danym momencie w pomieszczeniu) 1 szt. stolik 60x60x72 2 szt. krzesła q) SCHOWKI PORZĄDKOWE Pomieszczenia schowków porządkowych będą wyposażone w: regał na konstrukcji umożlwiającej dostęp z każdej strony zlew ze złączką i kratką ściekową kanalizacji sanitarnej gniazdo elektroenergetyczne 230V 1.5 Pomieszczenia pracowników naukowych r) OGÓLNE WYTYCZNE Głębokość szaf i regałów wynosi 45cm co pozwoli najoptymalniej wykorzystać przestrzeń pomieszczeń. Każde pomieszczenie pracy naukowej wyposażono co najmniej w jedną małą drukarkę podłączoną do konkretnego stanowiska pracy. Zaleca się aby wyposażenie ruchome było odsunięte od lica ściany z oknami o 18 cm ze względu na uniknięcie kolizji z instalacjami grzewczymi. i. POKÓJ JEDNOOSOBOWY SAMODZIELNYCH PRACOWNIKÓW NAUKOWYCH Standardowo przyjęto następujące wyposażenie (tzw. ruchome) dla jednoosobowych pokojów samodzielnych pracowników naukowych: 1 szt. biurko narożne 160x160x72 do pracy i pod komputer 1 szt. kontener stacjonarny 43x80x72 2 szt. regał wiszący 100x35x40 1 szt. regał wiszący 120x35x40 1 szt. stół 140x70x72 4 szt. krzesła 1 szt. fotel (krzesło) obrotowy 1 szt. kosz na śmieci 1 szt. regał z nadstawką 120x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 120x45x240 1 szt. regał z nadstawką 120x45x240 i otwartym środkowym pasem 1 szt. szafka aktowa 120x45x76,5 1 szt. regał otwarty 60x35x147(*) 1 szt. komputer stacjonarny 1 szt. mała drukarka (*) wysokość regału dostosować do wysokości rozstawu półek w regale otwartym str. 7

8 ii. POKÓJ DWUOSOBOWY POMOCNICZYCH PRACOWNIKÓW NAUKOWYCH Standardowo przyjęto następujące wyposażenie (tzw. ruchome) dla dwuosobowych pokojów pracowników naukowych: 2 szt. biurko narożne 160x160x72 do pracy i pod komputer 2 szt. kontener stacjonarny 43x80x72 4 szt. regał wiszący 100x35x40 2 szt. fotel (krzesło) obrotowy 1 szt. kosz na śmieci 1 szt. regał z nadstawką 120x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 80x45x240 1 szt. regał z nadstawką 120x45x240 i otwartym środkowym pasem 2 szt. szafka aktowa 120x45x76,5 2 szt. komputer stacjonarny 1 szt. mała drukarka iii. POKÓJ DWUOSOBOWY DOKTORANTÓW Standardowo przyjęto następujące wyposażenie (tzw. ruchome) dla doktorantów: 2 szt. biurko 180x70x72 do pracy i pod komputer dwuosobowych pokojów str. 8

9 2 szt. kontener mobilny 43x80x72 2 szt. fotel (krzesło) obrotowy 1 szt. kosz na śmieci 3 szt. regał z nadstawką 80x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 80x45x240 1 szt. stolik 60x60 3 szt. krzesło 2 szt. komputer stacjonarny 1 szt. mała drukarka POKÓJ ZMODYFIKOWANY DOKTORANTÓW wg odrębnego rysunku i zestawienia załączonego do SIWZ iv. POKÓJ CZTEROOSOBOWY PRACOWNIKÓW NAUKOWYCH, TECHNIKÓW I INŻYNIERÓW Standardowo przyjęto następujące wyposażenie (tzw. ruchome): 4 szt. biurko narożne160x120x72 do pracy i pod komputer 4 szt. dostawka do biurka 80x60x72 4 szt. kontener mobilny 43x60x72 4 szt. fotel (krzesło) obrotowy 1 szt. kosz na śmieci 4 szt. regał wiszący 100x35x40 1 szt. regał stojący 60x45x72 1 szt. regał z nadstawką 80x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 80x45x240 1 szt. stolik 60x60 2 szt. krzesło 4 szt. komputer stacjonarny 1 szt. drukarka sieciowa str. 9

10 v. POKÓJ PRODZIEKANA Standardowo przyjęto następujące wyposażenie (tzw. ruchome) dla pokojów prodziekanów: 1 szt. biurko 200x80x72 do pracy i pod komputer z dostawką 100x60x72 1 szt. kontener mobilny 43x60x72 1 szt. fotel obrotowy 1 szt. kosz na śmieci 1 szt. wielofunkcyjna szafka mobilna typu caddy 60/80x45x111,7 1 szt. szafa aktowa z nadstawką 80x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 80x45x240 1 szt. regał z nadstawką 80x45x240 z otwartymi regałami w środkowym pasie 1 szt. stolik 60x60 4 szt. krzesło 1 szt. komputer stacjonarny 1 szt. drukarka str. 10

11 vi. GABINET DZIEKANA Standardowo przyjęto następujące wyposażenie (tzw. ruchome) dla pokoju dziekana: 1 szt. biurko 200x80x72 do pracy i pod komputer z dostawką 100x60x72 1 szt. kontener mobilny 43x60x72 1 szt. fotel obrotowy 1 szt. kosz na śmieci 2 szt. szafka aktowa 120x45x76,5 drzwi żaluzjowe 2 szt. szafa aktowa z nadstawką 80x45x240 i przeszkleniem w środkowym pasie 1 szt. szafa ubraniowa z nadstawką 80x45x240 2 szt. regał z nadstawką 80x45x240 z otwartymi regałami w środkowym pasie 1 szt. stolik 160x80 6 szt. krzesło 1 szt. komputer stacjonarny 1 szt. drukarka str. 11

12 1.6 Inne pomieszczenia vii. viii. POMIESZCZENIE KONSERWATORA W pomieszczeniu przyjęto stół naprawczy o min. wymiarach 100x100. Stół winien posiadać regulowaną wysokość i możliwość zapięcia imadła, szlifierki lub uchwytu do wiertarki. Pomieszczenie należy wyposażyć w telefon który montowany będzie do ściany, szafkę na odzież roboczą i bytową. INFO-PORTIERNIA Strefa ta znajduje się na parterze budynku holu głównego. Będzie wyposażona w konsolę operatorską bazującą na rejestratorach cyfrowych, współpracujących za pośrednictwem wydzielonej sieci strukturalnej z komputerem PC. Stanowisko info-portierni będzie wyposażone w: 1 szt. krzesło obrotowe 1 sz. szafkę na klucze 3 szt. szafka kuchenna stojąca 1 szt. szafka kuchenna wisząca 1 szt. czajnik elektryczny 1 szt. zlewozmywak z ociekaczem 1 szt. kosz na odpadki Ponadto stanowisko portiera winno posiadać podblatowy włącznik cichego alarmu usytuowany w łatwo dostępnym miejscu, 1x gniazdo RJ12, 1x gniazdo RJ45, 2x gniazdo 230V, 1x włącznik podświetlenia blatu i frontu info-portierni. Blat info-portierni winien być trójpoziomowy gdzie najniższy poziom ma 72cm, środkowy 102, a najwyższy 110. Poziom najwyższy należy wykonać ze szkła hartowanego o gr. min. 8mm i szerokości 35cm. Poziom środkowy powinien być szerokości co najmniej 35cm a najniższy szerokości min 85cm Całość wykonać z zastosowaniem naturalnej okleiny drewnianej. Wejście do stanowiska portiera winno się odbywać za pomocą części uchylnej blatu. Maksymalna wysokość blatu nie może przekraczać 110cm od posadzki w stanie wykończonym. str. 12

13 Pod blatem info-portierni należy przewidzieć zamykane szafki na małogabarytowy sprzęt audiowizualny do obsługi sal dydaktycznych. 1.7 Ciągi komunikacyjne ix. HOLL GŁÓWNY Hol główny zaaranżowano przy zastosowaniu meblowego sytemu mobilnego stwarzającego różnorodne możliwości kreowania wnętrza. System ten składa się z siedzisk i stołów które wzajemnie można ze sobą skręcać w dowolnej konfiguracji. (np. ustawienie w rzędy w trakcie prelekcji, prezentacji itp..). W parterze holu, w jego centralnej części przewidziano jeden układ stały który nie ulegnie zaburzeniu w trakcie jego użytkowania. Układ ten musi mieć przewidziane elementy przeciwpoślizgowe aby moduł meblowy nie mógł być przesunięty przez studenta czy innego użytkownika. Nie dopuszcza się blokowania modułów w posadzce celem uniknięcia jej dewastacji. W przypadku gdyż zajdzie potrzeba układ ten powinien mieć możliwość szybkiego przearanżowania układu. 1.8 SPECYFIKACJE WYPOSAŻENIA Meble podstawowe x. SZAFY I REGAŁY 20a (szafa skrytek pocztowych dla korespondencji pracowników) Szafka skrytek pocztowych dla korespondencji pracowników o wymiarach minimalnych: 86x44,5x162 cm. Minimum 21 zamykanych schowków ze szczeliną na korespondencję. Całość wykonana z płyty obustronnie laminowanej o klasie higieniczności E1, grubości min.18mm (fronty min. 16mm), oklejonej obrzeżem ABS. Cokół wysokości min. 50mm. 20b (szafa aktowa z nadstawką) Szafa aktowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wys cm bez nadstawki (z nadstawką 240 cm), głębokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości HDF min. 2-3mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Wieniec górny wykonany z płyty grubości 25-28mm. Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Szafa musi posiadać min. 4 półki. Przy szerokości szafy powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Szafa ma być wyposażona w min. 4 zawiasy na skrzydło str. 13

14 drzwi, posiadające kąt rozwarcia do 110st. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120mm, mocowany na 2 śrubach. Zamek baskwilowy, min. dwupunktowy z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm. Szafa wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość: cm. Budowa: Nadstawka powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości HDF 2-3 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półka wykonana z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu. Głębokość półki mm, półka oklejona z każdej strony. Nadstawka musi posiadać min. 1 półkę. Przy szerokości nadstawki powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Jedne drzwi wyposażone w listwę przymykową. Nadstawka ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki o Możliwość wymiany samej wkładki zamka Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm 20c (regał otwarty) Regał otwarty o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm. Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki, mają być wykonane z płyty str. 14

15 grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 3 półki. Przy szerokości szafy powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 20g (regał otwarty) Regał otwarty o wymiarach: szerokość 60 cm, głębokość cm, wysokość 240 cm. Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki, mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 5 półek. Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm str. 15

16 20h (regał otwarty z nadstawką zamykaną) Regał otwarty, o wymiarach szerokość 60cm, wys cm bez nadstawki (z nadstawką zamykaną 240 cm), głębokość cm Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki, mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 4 półki. Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach: szerokość 60 cm, głębokość cm, wysokość: cm. Budowa: Nadstawka powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości HDF 2-3 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półka wykonana z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu. Głębokość półki mm, półka oklejona z każdej strony. Nadstawka musi posiadać min. 1 półkę. Jedne drzwi wyposażone w listwę przymykową. Nadstawka ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm str. 16

17 20i (regał otwarty z nadstawką zamykaną) Regał otwarty, o wymiarach szerokość 80cm, wys cm bez nadstawki (z nadstawką zamykaną 240 cm), głębokość cm Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki, mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Przy szerokości szafy powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 4 półki. Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość: cm. Budowa: Nadstawka powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości HDF 2-3 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półka wykonana z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu. Głębokość półki mm, półka oklejona z każdej strony. Nadstawka musi posiadać min. 1 półkę. Przy szerokości szafy powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Jedne drzwi wyposażone w listwę przymykową. Nadstawka ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , str. 17

18 Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm 20j (regał zamykany z nadstawką z przeszkleniem w środkowym pasie) Podstawa, nadstawka szklana + nadstawka zamknięta Szafa aktowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wysokość podstawy cm (wysokość z nadstawką szklaną cm a ze szklaną i górną zamkniętą 240cm), Szafa z drzwiami płytowymi uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm, Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Podstawa musi posiadać min. 1 półkę. Przy szerokości szafy powyżej 80 cm półki powinny byc wykonane z płyty gr. min mm Szafa ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka środkowa z drzwiami szklanymi, uchylnymi, o wymiarach szerokość: 80 cm, głębokość cm, wysokość 110 cm, Budowa: nadstawka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min.18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm.. Dla pleców Zamawiający dopuszcza płytę HDF grubości min. 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy Fronty - drzwi ze szkła przeźroczystego, hartowanego o grubości min. 6 mm. Uchwyty jednopunktowe w kolorze alu Zawiasy kryte wpuszczane w szkło posiadające kąt rozwarcia str. 18

19 do 90. Nadstawka ma być wyposażona w amortyzatory drzwiczek zamocowane w wieńcu górnym i dolnym. Półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek mm. Nadstawka musi posiadać min. 2 półki. Nadstawka górna z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80cm, głębokość 44-46cm, wysokość cm. Konstrukcja i wykończenie analogicznie jak nadstawka w poz. 20b Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość podstawy (72-74 cm) musi się zgrywać z wysokością biurek. Całość zestawu nie może przekroczyć wys. 240 cm 20t (sztuka wisząca na klucze w info-portierni) Szafka 160x80x30, fornirowana, dwudrzwiowa, ilość zawieszek min. na 400 kluczy, zamykana na kluczyk. Zawieszki oznaczone numerami lub kodami pomieszczeń wg życzeń Użytkownika 20y (szafka kuchenna wisząca) Szafka kuchenna wisząca z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 60 cm, wysokość 50 cm, głębokość 40 cm. Wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Zawiasy frontu z systemem CLIP. Front na dwóch podnośnikach gazowych o obciążeniu 80N. 20z (szafka kuchenna stojąca) Szafka kuchenna stojąca z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 60cm, wysokość 72cm, głębokość 60cm. Wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Blat postformingowy. Cokół wysokości 55mm. Szafka musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Zawiasy frontu z systemem CLIP. 21a (regał zamykany z nadstawką i przeszkleniem) Podstawa, nadstawka szklana + nadstawka zamknięta Rysunek poglądowy str. 19

20 szafka z drzwiami przesuwnymi, o wymiarach szerokość 120cm, wys. podstawy 72-74cm (z nadstawką z przeszkleniem cm, z nadstawką z przeszkleniem i nadstawką 240cm), Szafa z drzwiami przesuwnymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Szafa musi posiadać min. 1 półkę. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm Nadstawka środkowa z drzwiami szklanymi, przesuwnymi, o wymiarach szerokość: 120 cm, głębokość cm, wysokość 110 cm, cm, Budowa: nadstawka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min.18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm.. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm.plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy Fronty - drzwi ze szkła przeźroczystego, hartowanego o grubości min. 6 mm. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Uchwyty jednopunktowe w kolorze alu Półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek mm. Nadstawka musi posiadać min. 2 półki. Nadstawka górna z drzwiami przesuwnymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. str. 20

21 Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony Szafa musi posiadać min. 1 półkę.. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy PN-EN Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość podstawy (72-74 cm) musi się zgrywać z wysokością biurek. Całość zestawu nie może przekroczyć wys. 240 cm 21b (szafa ubraniowa z regałami i nadstawką) Szafa ubraniowa z drzwiami przesuwnymi, o wymiarach szerokość 120cm, wysokość cm (z nadstawką 240 cm), głębokość 44-46cm. Szafa ubraniowa z drzwiami przesuwnymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich str. 21

22 wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony Szafa musi posiadać min. 1 półkę. Szafa powinna być wyposażona w chromowany wieszak teleskopowy, mocowany pod oboma półkami konstrukcyjnymi. Pionowy podział szafy. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm Nadstawka z drzwiami przesuwnymi, o wymiarach szerokość 120 cm, głębokość cm, wysokość cm.. Konstrukcja i wykończenie analogicznie jak nadstawka z poz. 21a Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm 21c (szafa ubraniowa z regałami i nadstawką) Szafa ubraniowa z drzwiami uchylnymi, o wymiarach szerokość 60cm, wysokość cm (z nadstawką 240cm), Szafa ubraniowa z drzwiami płytowymi uchylnymi o wymiarach: szerokość 60cm, głębokość 44-46cm, wysokość cm Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, półka i wieniec dolny, mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półka konstrukcyjna, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Szafa musi posiadać min. 1 półkę. Szafa wyposażona w wieszak teleskopowy, montowany pod półką. Szafa ma być wyposażona w min. 4 zawiasy na skrzydło drzwi. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120mm, mocowany na 2 śrubach. Zamek baskwilowy, min. dwupunktowy z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach: szerokość 60cm, głębokość cm, wysokość: cm. str. 22

23 Nadstawka - wersja lewa, lub prawa do wyboru przez Zamawiającego przed podpisaniem umowy. Budowa: Nadstawka powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półka wykonana z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu. Głębokość półki mm, półka oklejona z każdej strony. Nadstawka musi posiadać min. 1 półkę. Nadstawka ma być wyposażona min. 2 zawiasy na skrzydło drzwi. Drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm. Zamek jednopunktowy, z dwoma kluczami łamanymi. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm 21d (regał otwarty wiszący) Regał otwarty, wiszący o wymiarach szerokość 100cm, wysokość 45cm, głębokość 30-35cm. wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus wykonany z płyty grubości 18 mm, dla pleców Zamawiający dopuszcza płytę grubośći min. 12 mm. Poziom montażu góry na wys cm 21e (szafa aktowa z nadstawką) Szafa aktowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wysokość podstawy cm (wysokość z nadstawką szklaną cm a ze szklaną i górną zamkniętą 240cm), Szafa z drzwiami płytowymi uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm, Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców str. 23

24 Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Szafa musi posiadać min. 1 półkę. Szafa ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawk szklana z drzwiami szklanymi, uchylnymi, o wymiarach szerokość: 80 cm, głębokość cm, wysokość 110 cm, Budowa: nadstawka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min.18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm.. Dla pleców Zamawiający dopuszcza płytę HDF grubości min. 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy Fronty - drzwi ze szkła przeźroczystego, hartowanego o grubości min. 6 mm. Uchwyty jednopunktowe w kolorze alu Zawiasy kryte wpuszczane w szkło posiadające kąt rozwarcia do 90. Nadstawka środkowa ma być wyposażona w amortyzatory drzwiczek zamocowane w wieńcu górnym i dolnym. Półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek mm. Nadstawka musi posiadać min. 2 półki. Nadstawka górna z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80cm, głębokość 44-46cm, wysokość cm. Konstrukcja i wykończenie analogicznie jak nadstawka w poz. 20b Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość podstawy (72-74 cm) musi się zgrywać z wysokością biurek. Całość zestawu nie może przekroczyć wys. 240 cm str. 24

25 21f (regał zamykany z nadstawką) Podstawa, nadstawka otwarta + nadstawka zamknięta Szafa aktowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wysokość podstawy cm, (z 1 nadstawką cm, z 2 nadstawkami 240cm) głębokość cm. Podstawa z drzwiami płytowymi uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm, Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Szafa musi posiadać min. 1 półkę. Szafa ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka otwarta, o wymiarach szerokość: 80 cm, głębokość cm, wysokość 110 cm, Budowa: nadstawka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min.18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm.. Dla pleców Zamawiający dopuszcza płytę grubości 12 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy Półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek mm. Nadstawka musi posiadać min. 2 półki. Nadstawka zamknięta z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80cm, głębokość 44-46cm, wysokość cm. Konstrukcja i wykończenie analogicznie jak nadstawka w poz. 20b Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z str. 25

26 wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość podstawy (72-74 cm) musi się zgrywać z wysokością biurek. Całość zestawu nie może przekroczyć wys. 240 cm 21g (szafa ubraniowa z nadstawką) Szafa ubraniowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wysokość cm, (z nadstawką 240cm), głębokość 44-46cm. Szafa ubraniowa z drzwiami płytowymi uchylnymi, o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm. Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1. Obrzeże ABS dobrane pod kolor płyty. Korpus, front, półka i wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę o grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Szafa powinna posiadać półkę konstrukcyjną głębokości mm wyposażoną w system zapobiegający jej wypadnięciu lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm. Półka powinna być oklejona z każdej strony. Szafa powinna być wyposażona w chromowany wieszak teleskopowy, mocowany pod półką konstrukcyjną. Szafa ma być wyposażona min. 4 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek baskwilowy min. dwupunktowy, z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80cm, głębokość 44-46cm, wysokość cm. Konstrukcja i wykończenie analogicznie jak nadstawka w poz. 20b Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. str. 26

27 Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm 21h (regał otwarty wiszący) Regał otwarty, wiszący o wymiarach szerokość 120cm, wysokość 45cm, głębokość 30-35cm. wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus wykonany z płyty grubości 18 mm, dla pleców Zamawiający dopuszcza płytę grubośći min. 12 mm. Poziom górny montażu na wys cm n/podłogą 21j (regał zamykany z nadstawką) Podstawa drzwi przesuwne + nadstawka otwarta + nadstawka drzwi przesuwne Szafa z drzwiami przesuwnymi, o wymiarach szerokość 120 cm, wysokość podstawy cm, (z 1 nadstawką cm, cm, z 2 nadstawkami 240 cm) głębokość 45cm. Szafa z drzwiami przesuwnymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony Szafa musi posiadać min. 1 półkę. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm Nadstawka otwarta, o wymiarach szerokość: 120 cm, głębokość cm, wysokość 110 cm, Budowa: nadstawka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min.18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany str. 27

28 z płyty grubości min. 25 mm.. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm.plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy Półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek mm. Nadstawka musi posiadać min. 2 półki. Nadstawka z drzwiami przesuwnymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Nadstawka musi posiadać min. 1 półkę. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy PN-EN Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość podstawy (72-74 cm) musi się zgrywać z wysokością biurek. Całość zestawu nie może przekroczyć wys. 240 cm 21k (szafka aktowa z drzwiami przesuwnymi) Szafka z drzwiami przesuwnymi, o wymiarach szerokość 120cm, wysokość 72-74cm, głębokość 44-46cm. Szafa musi posiadać min. 1 półkę. Pozostałe parametry jak dla szafy przesuwnej z poz. 21j str. 28

29 21m (szafka aktowa z drzwiami żaluzjowymi) Szafa drzwi żaluzjowe Szafa z drzwiami żaluzjowymi o wymiarach szerokość 120 cm, głębokość cm, wysokość cm. Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Ilość półek 2x min. 1 półka. Wewnątrz - pionowy podział szafy, w celu zwiększenia wytrzymałości. Drzwi szafy zamykane żaluzją wykonaną z polipropylenu w kolorze aluminium, z zamkiem wpuszczanym z dwoma kluczami łamanymi. Wersja prawa lub lewa szafy do ustalenia z Zamawiającym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy PN-EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 21n (regał stojący) Regał otwarty o wymiarach: szerokość 60 cm, głębokość cm, wysokość cm. Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, wieniec dolny i półki, mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę HDF grubości 2-3 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i str. 29

30 korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 1 półkę. Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Uwaga: wysokość regału (72-74 cm) musi się zgrywać z wysokością biurek oraz elementów podstawy szaf i regałów 21p (szafa ubraniowa z nadstawką) Szafa ubraniowa + nadstawka Szafa ubraniowa i nadstawka jak w pozycji 21g. Uwaga: Całość zestawu nie może przekroczyć wys. 240 cm xi. BLATY I LADY 40b (blat) Biurko prostokątne ramowe o wymiarach 140x60cm wysokość regulowana w zakresie min. 72 do 84cm, regulacja wysokości skokowa lub płynna, regulacja w zakresie min. 10 cm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Stelaż biurka metalowy, malowany proszkowo. Rama wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm, mocowana fabrycznie do blatu na całym jego obrysie, w odległości min. 30 mm od krańca blatu. Rama nie spawana. Podstawa: 4 nogi metalowe lub aluminiowe, malowane proszkowo, wykonane z profili zamkniętych, o przekroju str. 30

31 zawartym w zakresie mm, z założeniem, że noga ma być kwadratowa. Nogi powinny posiadać osłony regulatorów wysokości wykonane z tworzywa lub metalu. Nogi powinny być montowane do ramy dzięki trójkątnym łącznikom metalowym, odlewanym, które umożliwiają łatwy montaż i demontaż biurka. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Podstawa malowana proszkowo - do wyboru min. 2 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: Zamawiający wymaga, aby biurko miało możliwość zamontowania przelotu na okablowanie. Przelotka powinna być wykonana z tworzywa sztucznego lub aluminium. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla), o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973). 40c (blat z nogami panelowymi) Biurko prostokątne na 2 nogach płytowych z płytowym łącznikiem, o wymiarach: szerokość: 140 cm, głębokość 60 cm, wysokość 72-74cm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Podstawa: 2 nogi płytowe o grubości 25-28mm.. Nogi powinny być montowane do ramy dzięki połączeniom mimośrodowym Nogi biurka powinny posiadać stopki umożliwiające poziomowanie biurka w zakresie +15 mm. Biurko z poprzecznym elementem płytowym nadającym sztywność konstrukcji, pełniącym jednocześnie funkcję frontowej blendy maskującej, wykonany z płyty o grubości min. 18mm. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. (Wymagane dokumenty) Atest/certyfikat: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) xii. STOŁY I BIURKA 50a (stół konferencyjny) str. 31

32 Stół konferencyjny na 4 nogach o wymiarach: szerokość 200cm, głębokość 100cm, wysokość 72-74cm Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Rama: mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Podstawa: 2 nogi stalowe lub aluminiowe zamknięte. Wykonane z czterech profili połączonych ze sobą pod kątem prostym. Elementy pionowe i poziomy nogi wykonany ma zostać z profilu o przekroju prostokątnym min. 60x25mm o grubości ścianki min 2mm. Nogi wyposażone w stopki min. fi 25 mm, pozwalające na regulację poziomu nie mniejszą niż 15mm. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Podstawa malowana proszkowo do wyboru min. 3 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o W celu równoległego ustawienia nóg w sąsiadujących stołach, wymagana jest możliwość regulacji pionowego ustawienia nogi w zakresie min.3. Regulacja za pomocą niezależnego elementu regulującego. o Zamawiający wymaga, aby stół miał możliwość zamontowania co najmniej: kanału kablowego poziomego i pionowego oraz panelu dolnego lub górnego. Dodatkowe elementy powinny być montowane do ramy stołu bez wykonywania dodatkowych otworów w ramie i blacie. o Zamawiający wymaga, aby stół posiadał możliwość identyfikacji poprzez zamontowanie niezależnego, łatwo demontowalnego elementu. Element wykonany z metalu lub tworzywa sztucznego, umożliwiający wielokrotną zmianę podpisu biurka. Minimalny wymiar elementu identyfikacyjnego 350x50mm. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 50b (stolik mobilny dla pracowników naukowych i administracyjnych) Stolik kwadratowy, mobilny o wymiarach 60x60cm, wysokość w najniższym położeniu cm, blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości min. 25 mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. str. 32

33 Noga kolumnowa zamontowana na podstawie czteroramiennej, kolumna wykonana z rury fi min. 70 mm. Rozpiętość podstawy cm. Podstawa z 4 kółkami, w tym 2 z hamulcem. Pneumatyczna regulacja wysokości od poziomu cm do poziomu cm. Rączka regulacji, sterująca podnośnikiem gazowym, zamontowana pod blatem. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Podstawa malowana proszkowo do wyboru min. 3 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 50c (dostawka do biurka) Dostawka prostokątna o wymiarach: szerokość: 100cm, głębokość: 60 cm, wysokość: cm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Rama: prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Dostawka montowana do ramy biurka za pomocą teleskopowych ramion, montowana do ramy głównej biurka. Dostawka musi być montowana rozłącznie do ramy biurka. o Podstawa: Noga typu C - wykonana z trzech głównych elementów metalowych połączonych ze sobą za pomocą złącz śrubowych: stopy (element poziomy dolny) wykonana z profilu o przekroju min 80x30 mm o grubości ścianki min 2mm. Na końcach zaślepiona zaślepkami z tworzywa sztucznego, wyposażona w stopki pozwalające na regulację poziomu nie mniejszą niż 15mm kolumny pionowej belki górnej wykonana z blachy o grubości min. 8 mm przystosowanej do łączeniu z ramą biurka. W środkowej belka musi popisać otwory służące do połączenia belki z kolumną pionową. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Podstawa malowana proszkowo do wyboru min. 3 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Atesty wytrzymałościowy wg normy EN 527-1, EN 527-2, EN o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 50d (dostawka do biurka) str. 33

34 Dostawka prostokątna o wymiarach: szerokość: 80cm, głębokość: 60 cm, wysokość: cm. Pozostałe parametry zgodne z pozycją nr 50c. 50e (biurko narożne pracownika naukowego i administracyjnego) Biurko w kształcie litery L na nogach C, o wymiarach: szerokość: 160x120 cm, głębokość 80x60 cm, wysokość cm. Biurko w wersji: lewej lub prawej Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Rama: mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama spawana wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Podstawa: 2 nogi metalowe w kształcie litery C oraz jedna noga prostokątna o Noga typu C - wykonana z trzech głównych elementów metalowych połączonych ze sobą za pomocą złącz śrubowych: stopy (element poziomy dolny) wykonana z profilu o przekroju min 80x30 mm o grubości ścianki min 2mm. Na końcach zaślepiona zaślepkami z tworzywa sztucznego, wyposażona w stopki pozwalające na regulację poziomu nie mniejszą niż 15mm kolumny pionowej belki górnej wykonana z blachy o grubości min. 8 mm przystosowanej do łączeniu z ramą biurka. W środkowej belka musi popisać otwory służące do połączenia belki z kolumną pionową. o Noga prostokątna - wykonana z profilu zamkniętego o przekroju min. 50x25mm i grubości ścianki min. 2mm, usytuowana w narożach blatu. Noga wyposażona w stopkę min. fi 25mm, pozwalającą na regulację poziomu nie mniejszą niż 15mm. Noga powinna być montowana do ramy na zasadzie metal-metal. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Podstawa malowana proszkowo do wyboru min. 3 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o Zamawiający wymaga, aby biurko miało możliwość str. 34

35 o zamontowania co najmniej: kanału kablowego poziomego i pionowego oraz panelu dolnego lub górnego. Dodatkowe elementy powinny być montowane do ramy biurka bez wykonywania dodatkowych otworów w ramie i blacie. Zamawiający wymaga, aby biurko posiadało możliwość identyfikacji poprzez zamontowanie niezależnego, łatwo demontowalnego elementu. Element wykonany z metalu lub tworzywa sztucznego, umożliwiający wielokrotną zmianę podpisu biurka. Minimalny wymiar elementu identyfikacyjnego 350x50mm. Wymagane dokumenty: o certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 50f (dostawka do biurka pod drukarkę) Dostawka prostokątna o wymiarach 100x60cm, wysokość 72-74cm, Konstrukcja i wykończenie analogicznie do poz. 50c. 50h (kontener mobilny) Kontener mobilny o wymiarach: szerokość 43-45cm, głębokość 58-60cm, wysokość: cm. Kontener powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy muszą być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Plecy muszą być nakładane na boki i wieniec lub wpuszczane w nafrezowane boki kontenera. Kontener powinien posiadać piórnik wykonany z tworzywa i 3 szuflady o wkładach metalowych. Kontener ma mieć możliwość wysunięcia na raz tylko jednej szuflady. Na froncie każdej szuflady powinien znajdować się metalowy uchwyt o rozstawie min. 120 mm, mocowany na 2 śrubach. Top górny powinien nachodzić na szuflady i być licowany z ich frontem, wieniec dolny kontenera powinien być zasłonięty frontem szuflady. Front szuflad powinien być montowany do szuflady za pomocą złącza ułatwiającego ewentualną regulację. str. 35

36 Zamek centralny, z 2 kluczami łamanymi montowany w froncie piórnika. Szuflady na prowadnicach rolkowych lub kulkowych. Kontener wyposażony w 4 kółka fi max. 40mm, w tym przynajmniej 2 mają posiadać hamulec. Kontener klejony, montowany w fabryce producenta w celu zwiększenia wytrzymałości mebla. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki o Możliwość wymiany samej wkładki zamka Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN , o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 50i (stolik kuchenny prostokątny) Biurko prostokątne na 4 nogach, o wymiarach: szerokość: 120 cm, głębokość 60 cm, wysokość 72-74cm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Stelaż biurka metalowy, malowany proszkowo. Rama wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm, mocowana fabrycznie do blatu na całym jego obrysie, w odległości min. 30 mm od krańca blatu. Rama nie spawana. Podstawa: 4 nogi metalowe lub aluminiowe, malowane proszkowo, wykonane z profili zamkniętych, o przekroju zawartym w zakresie mm, z założeniem, że noga ma być okrągła. Nogi powinny posiadać stopki pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy dzięki trójkątnym łącznikom metalowym, odlewanym, które umożliwiają łatwy montaż i demontaż biurka. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Podstawa malowana proszkowo - do wyboru min. 2 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: Zamawiający wymaga, aby biurko miało możliwość zamontowania przelotu na okablowanie. Przelotka powinna być wykonana z tworzywa sztucznego lub aluminium. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla), o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973). 50ł (stolik kuchenny) str. 36

37 Stół kuchenny, ramowy o wymiarach 60x60cm, wysokość 72-74cm. Pozostałe parametry jak dla pozycji nr 50i. 50m (stół konferencyjny) Stół konferencyjny z blatem prostokątnym, o wymiarach szerokość 120cm, głębokość 60cm, wysokość regulowana w zakresie od min. 720 mm, do min. 840 mm, regulacja wysokości skokowa lub płynna,regulacja w zakresie min. 100 mm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Stelaż biurka metalowy, malowany proszkowo. Rama wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm, mocowana fabrycznie do blatu na całym jego obrysie, w odległości min. 30 mm od krańca blatu. Rama nie spawana. Podstawa: 4 nogi metalowe lub aluminiowe, malowane proszkowo, wykonane z profili zamkniętych, o przekroju zawartym w zakresie mm, z założeniem, że noga ma być kwadratowa. Nogi powinny posiadać osłony regulatorów wysokości wykonane z tworzywa lub metalu. Nogi powinny być montowane do ramy dzięki trójkątnym łącznikom metalowym, odlewanym, które umożliwiają łatwy montaż i demontaż biurka. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Podstawa malowana proszkowo - do wyboru min. 2 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: Zamawiający wymaga, aby biurko miało możliwość zamontowania przelotu na okablowanie. Przelotka powinna być wykonana z tworzywa sztucznego lub aluminium. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla), o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973). 50n (stół warsztatowy) str. 37

38 Stół warsztatowy z blatem prostokątnym, o wymiarach szerokość 100cm, głębokość 100cm, wysokość 70cm, blat wykonany z płyty drewnianej dębowej lub bukowej, grubości min. 40mm, na stelażu ramowym, na nogach rurowych o regulowanej wysokości w zakresie do 10cm. Stopy nóg z możliwością przykręcenia do podłoża. 50o (stolik seminaryjny słuchacza) Stolik o wymiarach: wysokość mm, blat 500 mm x 700mm Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, grubość blatu min. 18mm rozstaw nóg/ głębokość całkowita mm szerokość całkowita mm Podstawa metalowa, malowana proszkow na kolor alu. wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Możliwość składowania w stosie min. 5 szt. 50q (biurko pod komputer) Biurko prostokątne na 2 nogach "C", o wymiarach: szerokość: 200 cm, głębokość 80 cm, wysokość 72-74cm. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Stelaż biurka metalowy, malowany proszkowo. Stelaż złożony z 3 elementów, czyli 2 nogi w kształcie litery C oraz belka łącząca będąca jednocześnie kanałem kablowym. Nogi wykonane z 2 pionowych profili okrągłych fi min 40 mm, o prześwicie pomiędzy profilami 70-90mm. umożliwiającym ewentualny montaż pionowego kanału kablowego. Stopa biurka wykonana z profilu prostokątnego o przekroju min.50x30 mm, zakończona tworzywowymi zaślepkami w kolorze stelaża, umożliwiającymi regulację w zakresie minimum+15 mm. Belka pozioma łącząca nogi musi być montowana do blatu biurka oraz bezpośrednio do nóg. Nogi mają być zamontowane w odległości około 30 mm od krańca blatu (boku biurka). Belka pozioma powinna posiadać kształt trapezu i zapewniać łatwy dostęp do prowadzonych kabli, poprzez wycięte otwory. Belka musi mieć głębokość przekroju w najwęższym miejscu min.. 95mm, w najszerszym min. 125 mm.. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. (Wymagane dokumenty) Atest/certyfikat: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 50r (mały stół wykładowcy) str. 38

39 Mebel indywidualny wg rysunków warsztatowych, z blatem prostokątnym, o wymiarach szerokość 160cm, głębokość 80cm, wysokość cm. Przewidzieć możliwość podwieszenia ramki pod komputer. Na blacie 2 przepusty pod kable Pozostałe parametry jak dla pozycji nr 50q. 50u (ławka szatniowa) Ławka szatniowa, siedzisko - laminat, nogi antracyt, konstrukcja nóg ze stalowych rurek o średnicy 45mm, wykończenie farbą proszkową w kolorze RAL 7035 (jasnoszara) albo RAL 7016 (antracyt), czarne plastikowe końcówki nóg, lub siedzisko z listew świerkowych 80x25 mm pokrytych lakierem bezbarwnym lub z laminowanej płyty wiórowej gr mm w kolorze szarym z 2mm krawędzią ABS - stolik 50v bankietowy 40 szt. Stolik bankietowy rozbieralny o wymiarach: Blat Ø 600 mm Wysokość z blatem 1200/740 mm (Uwaga) Rozmiar stopy stołu: Ø 400 mm Stół składający się z blatu, stopy i nogi o przekroju okrągłym. Elementy metalowe w wykończeniu INOX stal nierdzewna satynowana lub polerowana Blat wykonany ze stali nierdzewnej o gr. obrzeża ok. 28 mm lub z płyty jednostronnie laminowanej o klasie higieniczności E1, grubości mm, zespolonej z podstawą umożliwiającą mocowanie nogi. Stopa i blat mocowane do nogi za pomocą zacisków podsiodłowych. Noga wykonana z profilu Ø mm. Stopa podstawy wykonana z blachy nierdzewnej z wewnętrznym obciążeniem stabilizującym. Uwaga: wykonać 2 rodzaje nóg z możliwością obniżenia stolika do wys cm (wg potrzeb Użytkownika) 50y (stolik bufetowy) Stolik okrągły o wymiarach: blat o średnicy fi 80 cm, wysokość cm. Blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Podstawa: 1 noga talerzowa, złożona ze stopy o średnicy zawartej w przedziale mm, malowanej proszkowo na kolor aluminium lub chromowanej oraz kolumny stalowej lub aluminiowej malowanej proszkowo na kolor aluminium. Średnica kolumny powinna posiadać średnicę mieszczącą się w zakresie mm. Noga montowane do blatu na 4 ramionach. Przekrój poprzeczny podstawy w formie trapezu. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. (Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, str. 39

40 o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla 50z (stół konferencyjny) Stół konferencyjny na 4 nogach o wymiarach: szerokość 200cm, głębokość 80cm, wysokość 72-74cm. Konstrukcja i wykończenie analogicznie do poz. 50a 51a (ława niska) Ława o wymiarach 120x60cm, wysokość 40cm. Blat i nogi wykonane z płyty obustronnie laminowanej o klasie higieniczności E1, grubości 25mm, oklejonej obrzeżem ABS grubości 2mm, w kolorze blatu. Łączenie blatu z nogą płytową powinno odbywać się na zasadzie połączenia mimośrodowego. Nogi powinny posiadać stopki umożliwiające poziomowanie w zakresie do15mm. 51b (stół konferencyjny pracowników naukowych i administracyjnych) Stół konferencyjny z blatem prostokątnym, o wymiarach szerokość 140cm, głębokość 70cm, wysokość regulowana w zakresie od min. 720 mm, do min. 840 mm, regulacja wysokości skokowa lub płynna,regulacja w zakresie min. 100 mm., Konstrukcja i wykończenie analogicznie do poz. 50m 51c (kontener mobilny pod biurka dziekana i prodziekanów) Kontener mobilny o wymiarach: szerokość 43-45cm, głębokość 48-50cm, wysokość 57-60cm Kontener powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1. Widoczne krawędzie oklejone obrzeżem ABS 2-3 mm, pozostałe krawędzie, oklejone obrzeżem min. 0,5mm obrzeże dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny i górny wykonane z płyty grubości min.18 mm. Kontener powinien posiadać 3 szuflady o wkładach plastikowych. Każda szuflada wyposażona w metalowy uchwyt, o minimalnej długość 120mm, mocowany na 2 śrubach. Prowadnice kulkowe zapewniające wysuw szuflad min. 80%. Wytrzymałość prowadnic min. 50 tys. cykli. Zamek centralny z dwoma kluczami łamanymi, zamykający jednocześnie wszystkie szuflady kontenera. Kontener ma mieć możliwość wysunięcia na raz tylko jednej szuflady. Kontener wyposażony w 4 kółka w tym przynajmniej 2 mają posiadać hamulec. Korpus kontenera klejony, montowany w fabryce producenta w celu zwiększenia wytrzymałości mebla. Kolorystyka: płyta meblowa - do wyboru z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki str. 40

41 Wymagane dokumenty: o Wytrzymałość prowadnic wg normy EN15338 o Wytrzymałościowy wg normy EN ; o higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 51d (biurko dziekana i prodziekanów z dostawką) Biurko prostokątne menadżerskie o wymiarach: szerokość: 200 cm, głębokość: 80 cm, wysokość: 72-74cm. Blat: wykonany z płyty fornirowanej otwartoporowo o klasie higieniczności E1, grubości mm, oklejonej obrzeżem naturalnym, w kolorze blatu. Rama: mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Podstawa: 2 nogi płytowe, każda grubości w zakresie mm, oklejonej obrzeżem naturalnym, w kolorze nogi. Każda noga powinna posiadać niewidoczne, metalowe wzmocnienie, zamontowane wewnątrz nogi. Rama blatu musi być mocowana do wzmocnienia nogi. Nogi wyposażone w stopki min. fi 25 mm, pozwalające na regulację poziomu nie mniejszą niż 15 mm. Panel dolny frontowy do biurka menedżerskiego, o wymiarach: szerokość dopasowana do szerokości biurka (2000 mm), wysokość zawarta w przedziale mm. Krawędź dolna panelu na poziomie mm od podłoża. Budowa: Panel wykonany z płyty fornirowanej otwartoporowo o klasie higieniczności E1, grubości min.18 mm, oklejonej obrzeżem naturalnym, w kolorze płyty. Panel montowany do ramy biurka za pomocą min. trzech metalowych uchwytów w kolorze czarnym nie dopuszcza się montażu paneli do blatu biurka. Uchwyt montowany do panelu musi posiadać możliwość regulacji pionowania panelu niezależnie od biurka, regulacja z użyciem klucza imbusowego. Dostawka prostokątna do biurka menadżerskiego o wymiarach: szerokość: 100cm, głębokość: 60 cm, wysokość: 72-74cm. Blat: wykonany z płyty fornirowanej otwartoporowo o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Rama: prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Dostawka montowana do ramy biurka za pomocą teleskopowych ramion, montowana do ramy głównej biurka. Dostawka musi być montowana rozłącznie do ramy biurka. Podstawa: 1 noga płytowa, grubości w zakresie mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze nogi. str. 41

42 Noga powinna posiadać niewidoczne, metalowe wzmocnienie, zamontowane wewnątrz nogi. Rama blatu musi być mocowana do wzmocnienia nogi. Noga wyposażona w stopki min. fi 25 mm, pozwalające na regulację poziomu nie mniejszą niż 15 mm. Kolorystyka: płyta fornirowana otwartoporowo - do wyboru min. 3 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Atesty wytrzymałościowy wg normy EN 527-1, EN 527-2, o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) o Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) 51e (biurko narożne pracownika naukowego i administracyjnego) Biurko ramowe z blatem w kształcie litery L na nogach C o wymiarach 160x160cm, 80x80cm, wysokość 72-74cm, Konstrukcja i wykończenie analogicznie do poz. 50e 51f (kontener stacjonarny do biurka pracowników naukowych) Kontener stacjonarnyy o wymiarach: szerokość 43-45cm, głębokość 80cm, wysokość 72-74cm Kontener powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1. Widoczne krawędzie oklejone obrzeżem ABS 2-3 mm, pozostałe krawędzie, oklejone obrzeżem min. 0,5mm obrzeże dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny i górny wykonane z płyty grubości min.18 mm. Kontener posiada piórnik + 2 szuflady + 1 szuflada z zawieszką na dokumenty o wkładach metalowych Każda szuflada wyposażona w metalowy uchwyt, o minimalnej długość 120mm, mocowany na 2 śrubach. Prowadnice kulkowe lub rolkowe zapewniające wysuw szuflad min. 80%. Metalowe stopki poziomujące w zakresie min.+15mm Korpus kontenera klejony, montowany w fabryce producenta w celu zwiększenia wytrzymałości mebla. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN ; o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 51h (biurko) str. 42

43 Biurko ramowe z blatem prostokątnym o wymiarach 180x70cm, wysokość 72-74cm, Konstrukcja i wykończenie analogicznie do poz. 50q. 51k (wielofunkcyjna szafka mobilna typu CADDY ) Szafka mobilna o wymiarach szerokość 48-50cm, głębokość cm, wysokość cm, Budowa: szafka wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, oklejoną obrzeżem ABS dobranym pod kolor płyty. Korpus, półki oraz plecy wpuszczane wykonane z płyty grubości min.18 mm, wieniec górny i dolny wykonany z płyty grubości min. 25 mm. Szafka podzielona na 2 części, 1/3 otwarta, 2/3 zamykane żaluzją pionową. Szafka musi posiadać 4 kółka min.fi 60, 2 z nich wyposażone w hamulec. Na topie szafki ma znajdować się metalowa rama biegnąca na całym obrysie zewnętrznym służąca jako uchwyt, rama stalowa wykonana z spawanych profili min. 30x10 mm, malowana na kolor czarny. Dla bezpieczeństwa i polepszenia wytrzymałości, szafa powinna być montowana, klejona w fabryce producenta. Wymagane dokumenty: o Certyfikat wytrzymałościowy wg normy EN ; o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 51m (stolik mobilny pracowników naukowych i administracyjnych) Stolik kwadratowy, mobilny o wymiarach 60x60cm, wysokość w najniższym położeniu cm. Pneumatyczna regulacja wysokości od poziomu cm do poziomu cm. Blat: wykonany z płyty fornirowanej otwartoporowo o klasie higieniczności E1, grubości mm, oklejonej obrzeżem naturalnym, w kolorze blatu. Pozostałe parametry zgodne z poz. nr 50b. 51n (stół konferencyjny) Stół konferencyjny na 4 nogach o wymiarach: szerokość 160cm, głębokość 80cm, wysokość 72-74cm Blat: wykonany z płyty fornirowanej otwartoporowo o klasie higieniczności E1, grubości mm, oklejonej obrzeżem naturalnym, w kolorze blatu. Pozostałe parametry jak dla pozycji 50a. str. 43

44 51p (kontener stacjonarny do biurka pracowników administracyjnych) Kontener stacjonarnyy o wymiarach: szerokość 43-45cm, głębokość 60cm, wysokość 72-74cm Kontener powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1. Widoczne krawędzie oklejone obrzeżem ABS 2-3 mm, pozostałe krawędzie, oklejone obrzeżem min. 0,5mm obrzeże dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny i górny wykonane z płyty grubości min.18 mm. Kontener powinien posiadać 4 szuflady płytowe +piórnik Każda szuflada wyposażona w metalowy uchwyt, o minimalnej długość 120mm, mocowany na 2 śrubach. Prowadnice kulkowe lub rolkowe zapewniające wysuw szuflad min. 80%. Metalowe stopki poziomujące w zakresie min.+15mm Korpus kontenera klejony, montowany w fabryce producenta w celu zwiększenia wytrzymałości mebla. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: o Certyfikatytrzymałościowy wg normy EN ; o Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 51r (biurko narożne) Biurko w kształcie litery L na nogach C, o wymiarach: szerokość: 1800x1200 mm, głębokość 800x600 mm, wysokość mm. Biurko w wersji: lewej lub prawej. Pozostałe parametry jak dla pozycji nr 50e. 51s (szafka konstrukcyjna mocowana pod biurko typu orgatower ) Biurko z blatem prostokątnym, o wymiarach szerokość 160 cm głębokość 80cm, wysokość 72-74cm, Budowa: Blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości min. 25 mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Blat łączony z ramą za pomocą śrub wkręcanych w metalowe mufy montowane fabrycznie w blacie. Pomiędzy ramą a blatem zamontowany dystans realizowany za pomocą tulejek z tworzywa sztucznego. Całość montowana do blatu na stałe poprzez tworzywowe elementy dystansujące. Rama spawana stanowiąca podstawowy element konstrukcyjny biurka wykonana z dwóch rur wzdłużnych o przekroju min. 50x25 o grubości ścianki min. 2mm. Na końcach ramy musi występoiwać perforowany, przyspawany, profil C służący do montażu podstaw, wyposażony w 2 rzędy otworów montażowych. Rama malowana proszkowo na kolor czarny. Podstawa ORGA TOWER (OT) jest to wąska szafka, która pełni funkcję wsparcia z jednej strony biurka i jednocześnie mebla do str. 44

45 przechowywania. OT wykonany z płyty wiórowej melaminowanej o grubości min 18mm Widoczne wąskie krawędzie oklejone są obrzeżem ABS. OT wyposażony w uchwyt umożliwiający wygodne wysunięcie. Wewnątrz musi znajdować się półka dostosowana do wymiarów segregatora. Całość wysuwana na prowadnicy kulowej o możliwym obciążeniu min. 160kg. Dodatkowo element wysuwany wspierany na kółkach jezdnych. OT wyposażony w zamek jednopunktowy posiadający dwa klucze łamane. System klucza matki oraz wymiennej wkładki. Regulacja wysokości w zakresie do min. 15mm realizowana za pomocą regulatorów OT podpiera z jednej strony biurko oraz łączy za pomocą belki z nogą w kształcie litery C podpierającą z drugiej strony. Konstrukcja nogi C - Noga typu C - wykonana z trzech głównych elementów metalowych połączonych ze sobą za pomocą złącz śrubowych: stopy (element poziomy dolny) wykonana z profilu o przekroju min 80x30 mm o grubości ścianki min 2mm. Na końcach zaślepiona zaślepkami z tworzywa sztucznego, wyposażona w stopki pozwalające na regulację poziomu nie mniejszą niż 15mm kolumny pionowej belki górnej wykonana z blachy o grubości min. 8 mm przystosowanej do łączeniu z ramą biurka. W środkowej belka musi popisać otwory służące do połączenia belki z kolumną pionową. xiii. WYPOSAŻENIE TECHNOLOGICZNE CZ. DYDAKTYCZNEJ 00f (zawiesie komputera pod blat) Metalowe, perforowane, malowane w kolorze jak konstrukcja nośna biurka. 00n (tablica informacyjna) Wymiary: 90x120, gablota sucho-ścieralna magnetyczna, biała. Rama aluminiowa, drzwi podwójne wykonane z plexi o grubości min. 2mm, zamykana na kluczyk krzeseł, foteli oraz siedzisk i stolików rekreacyjnych xiv. SIEDZENIA 30a (krzesło obrotowe prac. Administrac. z regul. wys. siedziska, podłokietników. i oparcia) 30a-PU* Krzesło pracownicze, obrotowe na kółkach, powinno posiadać wymiary mieszczące się w przedziałach: o Szerokość siedziska mm o Głębokość siedziska mm o Szerokość oparcia mm str. 45

46 o Wysokość siedziska regulowana co najmniej od poziomu 435mm w zakresie min. +130mm o Wysokość całkowita liczona do krańca oparcia przy położeniu siedziska na poziomie 435mm wynosi min.950mm do max.1200mm o Średnica pięcioramiennej podstawy Ø mm o Wysokość podłokietników mm, liczona od poziomu siedziska z regulacją góra/dół w zakresie min. 70mm Krzesło musi posiadać: Siedzisko i oparcie tapicerowane tkaniną. Gąbkę siedziska i oparcia wykonaną z pianki wylewanej, nie dopuszcza się pianki ciętej. Osłonę dolną siedziska i tylną oparcia wykonaną z tworzywa w kolorze czarnym. Element łączący oparcie i siedzisko, całkowicie zamaskowany w obudowie z tworzywa w kolorze czarnym (obudowa identyczna jak osłony oparcia i siedziska). Szkielet siedziska i oparcia wykonany na bazie formatki sklejkowej. Podłokietniki z regulacją wysokości z nakładkami PU. Podstawę pięcioramienną, nylonową czarną. Podnośnik gazowy z płynną regulacją wysokości, z osłoną tworzywową. Regulację siły odchylania siedziska Regulację wysokości oparcia w zakresie min. 50mm Mechanizm synchroniczny, pozwalający na synchroniczne odchylanie oparcia i siedziska w zakresie: min.8 stopni siedzisko, min. 18 stopni oparcie Oparcie z regulacją odchylania, z min. 4 pozycjami blokowania, z mechanizmem anti-shock zapobiegającym uderzeniu oparcia w plecy Regulacja głębokości siedziska w zakresie min. 50 mm. Kółka fi min. 50 mm. Kolorystyka: tkanina tapicerska - do wyboru min. 10 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. *dla krzesła 30a-PU, siedzisko i oparcie wykonane w całości z tworzywa PU Wymagane dokumenty: Protokół oceny Ergonomicznej w oparciu o Rozporządzenie Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 (Dz.U.N 148, poz. 973) Krzesło tapicerowane tkaniną o parametrach nie gorszych niż: Skład: 100% poliester Gramatura: min. 350 g/m2 Ścieralność : min cykli Martindala, Niepalność : wg EN , EN b (krzesło biblioteczne, podłokietniki) Krzesło stacjonarne na 4 nogach z podłokietnikami, powinno posiadać wymiary mieszczące się w przedziałach: szerokość siedziska równa szerokości oparcia mm, wysokość siedziska mm, całkowita wysokość krzesła mm, głębokość siedziska mm. str. 46

47 całkowita szerokość krzesła mm, całkowita głębokość krzesła mm. Krzesło musi posiadać: Siedzisko i oparcie wykonane ze sklejki bukowej min. siedmiowarstwowej, gięto-klejonej o grubości min. 10 mm. Siedzisko wraz z oparciem wykonane z jednej miski z podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Siedzisko z tapicerowaną poduszką Gąbkę siedziska i oparcia wykonaną z pianki wylewanej, nie dopuszcza się pianki ciętej. Konstrukcję wykonaną z rury fi min. 20 mm, chromowaną. Podłokietniki montowane do ramy, o stelażu w kształcie litery V, z nakładkami drewnianymi wygiętymi w łuk. Podłokietniki z opcją demontażu. Wszystkie łączenia estetyczne. Połączenie miski siedziska z ramą niewidoczne, realizowane za pomocą np. krążków montażowych wykonanych z sklejki bukowej. Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Nogi wyposażone w stopki tworzywowe. Możliwość zamontowania akcesoriów tj.: podłokietników, pulpitów, łączników które można zamontować w trakcie użytkowania. Możliwość sztaplowania min. 10 sztuk w słupku Kolorystyka: sklejka bukowa i tkanina tapicerska - do wyboru po min. 10 kolorów każdego materiału z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Atest/certyfikat wytrzymałościowy zgodnie z EN Atest higieniczny na całe krzesło lub daną linię krzeseł (nie dopuszcza się na atestów na same składowe krzesła) Krzesło tapicerowane tkaniną o parametrach nie gorszych niż: Skład: 100% poliester Gramatura: min. 350 g/m2 Ścieralność : min cykli Martindala, Niepalność : wg EN , EN c (fotel skórzany obrotowy z regulacją wysokości siedziska, zagłówka i oparcia) Fotel obrotowy z zagłówkiem o wymiarach mieszczących się w przedziałach: o Szerokość siedziska mm o Głębokość siedziska mm o Szerokość oparcia mm o Wysokość siedziska regulowana co najmniej od poziomu 455mm w zakresie min. +130mm o Wysokość całkowita liczona do krańca zagłówka przy położeniu siedziska na poziomie 455mm wynosi min.1235mm do max.1380mm o Wysokość zagłówka mm, szerokość mm, o Średnica pięcioramiennej podstawy Ø mm o Podłokietniki regulowane na wysokość w zakresie min.80 mm, str. 47

48 Krzesło musi posiadać: Poduszki siedziska, oparcia i zagłówka tapicerowane skórą licową, barwioną na wskroś. Siedzisko, oparcie i zagłówek, zbudowane na bazie min. 8 mm sklejki. Sklejkę widoczną na tylnej części oparcia i zagłówka oraz spodniej stronie siedziska. Podłokietniki regulowane na wysokość, z nakładkami PU. Zagłówek stały lub z regulacją wysokości Podstawę pięcioramienną (ramiona wykonane z rur o stałym przekroju, bez przegięcia), stalową, chromowaną. Podnośnik gazowy z płynną regulację wysokości, chromowany. Regulację siły odchylania oparcia Mechanizm synchroniczny, pozwalający na synchroniczne odchylanie oparcia i siedziska w zakresie: min.9 stopni siedzisko, min. 20 stopni oparcie Oparcie z regulacją odchylania, z min. 5 pozycjami blokowania, z mechanizmem antishock zapobiegającym uderzeniu oparcia w plecy Kółka fi min. 60 mm do twardych powierzchni Kolorystyka: skóra licowa barwiona na wskroś - do wyboru min. 9 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: atest wytrzymałościowy zgodnie z EN 1335:1-3, Uwaga: wymiary na rysunku przykładowe 30d (krzesło konferencyjne bez podłokietników i regulacji) Krzesło konferencyjne o wymiarach: Wysokość całkowita 950mm Wysokość siedziska 458mm Głębokość siedziska 415mm Szerokość siedziska 460mm Krzesło powinno posiadać: Ramę krzesła wykonaną z litego drewna bukowego, szlifowaną i lakierowaną odpornym na ścieranie lakierem poliuretanowym. Krzesło o wybarwieniu jak stoły konferencyjne 50a. Miękkie, tapicerowane siedzisko i oparcie, poduszki oparcia. Nogi zabezpieczone filcowymi stopkami, które chronią podłogę przed zarysowaniem Siedzisko i oparcie zbudowane na bazie min. 8 mm sklejki. Kolorystyka: sklejka drewniane i tkanina tapicerska - do wyboru po min. 10 kolorów każdego materiału z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Gąbka siedziska i oparcia wykonana z pianki wylewanej, str. 48

49 nie dopuszcza się pianki ciętej. Wymagane dokumenty: Atest wytrzymałościowy zgodnie z normą PN-EN Atest lub certyfikat higieniczny na całe krzesło lub daną linię krzeseł (nie dopuszcza się dokumentów na same składowe krzesła) Krzesło tapicerowane tkaniną o parametrach nie gorszych niż: Skład: 100% poliester Gramatura: min. 350 g/m2 Ścieralność : min cykli Martindala, Niepalność : wg EN , EN e (taboret z oparciem) jak dla pozycji 30g 30g (krzesło z siedziskiem ze sklejki) Krzesło stacjonarne na 4 nogach, powinno posiadać wymiary mieszczące się w przedziałach: o szerokość siedziska równa szerokości oparcia mm, o wysokość siedziska mm, o całkowita wysokość krzesła mm, o głębokość siedziska mm. o całkowita szerokość krzesła mm. o całkowita głębokość krzesła mm. Krzesło musi posiadać: Siedzisko i oparcie wykonane ze sklejki bukowej min. siedmiowarstwowej, gięto-klejonej o grubości min. 10 mm. Siedzisko wraz z oparciem wykonane z jednej miski z podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Konstrukcję wykonaną z rury fi min. 20 mm, chromowaną. Wszystkie łączenia estetyczne. Połączenie miski siedziska z ramą niewidoczne, realizowane za pomocą np. krążków montażowych wykonanych z sklejki bukowej. Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Podstawa w kształcie odwróconej litery V. Nogi wyposażone w stopki tworzywowe. Możliwość zamontowania akcesoriów tj.: podłokietników, pulpitów, łączników które można zamontować w trakcie użytkowania. Łącznik krzeseł w rzędy z miejscem na numeracją magnetyczną wymienną. Możliwość sztaplowania min. 6 sztuk w słupku Kolorystyka: - sklejka bukowa - do wyboru min. 10 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Atest wytrzymałościowy zgodnie z normą PN-EN Atest lub certyfikat higieniczny na całe krzesło lub daną linię krzeseł (nie dopuszcza się dokumentów na same składowe krzesła) str. 49

50 30k (krzesło bufetowe) Krzesło bufetowe o wymiarach: Szerokość siedziska mm, wysokość krzesła nie mm, wysokość siedziska , głębokość siedziska Rama wykonana z rur stalowych o średnicy min. 16mm chromowanych. Siedzisko i oparcie tworzące jeden element wykonany z profilowanej sklejki bukowej o grubości min. 10mm. Siedzisko profilowane w taki sposób aby nie uciskało siedzącego pod kolanami. Możliwość składowanie w stosie min. 4 szt. Kolorystyka: sklejka do wyboru z wzornika producenta. Wymagane dokumenty: Atest wytrzymałościowy EN 16139, EN 1728, EN m (krzesło obrotowe prac. Naukowych z regulacją wys. Siedziska, podłokietników i oparcia) Krzesło jak w pozycji 30a 30n (krzesło dla interesantów) Krzesło stacjonarne na płozie z podłokietnikami, powinno posiadać wymiary mieszczące się w przedziałach : o Szerokość siedziska mm o Szerokość oparcia mm o Wysokość całkowita liczona do krańca oparcia mm o Wysokość siedziska mm o Całkowita szerokość krzesła (łącznie z podłokietnikami) mm o Całkowita głębokość krzesła mm Krzesło musi posiadać : Poduszki siedziska i oparcia tapicerowane skórą licową, barwioną na wskroś. Siedzisko i oparcie, zbudowane na bazie min. 8 mm sklejki. Sklejkę widoczną na tylnej części oparcia i spodniej stronie siedziska. Podłokietniki będące przedłużeniem nogi krzesła, z nakładkami z litego drewna. Podłokietniki nie połączone z oparciem. str. 50

51 Stelaż wykonany z rur stalowych min. fi 20 mm, chromowany. Stopki tworzywowe do miękkich lub twardych powierzchni. Krzesła powinny nawiązywać wyglądem do fotela obrotowego Kolorystyka: skóra licowa barwiona na wskroś - do wyboru min. 9 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. 30s (krzesło dla interesantów tapicerowane) Krzesło stacjonarne na 4 nogach bez podłokietników, powinno posiadać wymiary mieszczące się w przedziałach: Szerokość siedziska mm Głębokość siedziska mm Szerokość oparcia mm Wysokość całkowita liczona do krańca oparcia mm Siedzisko na wysokości mm Całkowita szerokość krzesła mm Całkowita głębokość krzesła mm Krzesło musi posiadać: Siedzisko i oparcie w całości tapicerowane tkaniną, Stelaż wykonany z rur stalowych malowanych proszkowo na kolor aluminium o przekroju min. 20mm, Noga tylna łączona z oparciem w sposób niewidoczny. Nogi zakończone plastikowymi stopkami do miękkich powierzchni. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Wymagane dokumenty: wytrzymałościowy zgodnie z EN 16139, EN 1728, EN 1022 Krzesło tapicerowane tkaniną o parametrach nie gorszych niż: Skład: 100% poliester Gramatura: min. 350 g/m2 Ścieralność : min cykli Martindala, Niepalność : wg EN , EN t (krzesło dla interesantów) Krzesło jak w pozycji 30s Schemat jak w pozycji 30s Meble biblioteczne 20ń (regał biblioteczny na gazety wielkoformatowe) Regał biblioteczny na gazety wielkoformatowe o wymiarach: 120x90x190 cm Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, oraz wieniec dolny wykonane z płyty grubości min. 18mm, wieniec górny wykonany z płyty grubości min. 25mm, plecy z płyty grubości min. 22mm. Półki z płyty gr. min. 22 mm Plecy muszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Nachylenie półek 15-20%. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. str. 51

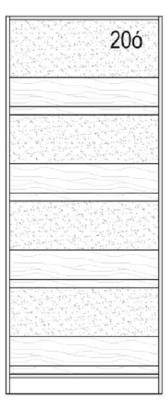

52 20o (regał biblioteczny z szufladkami) Regał biblioteczny z szufladkami o wymiarach: 150x44-46x cm. Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min. 18mm, wieniec górny wykonany z płyty grubości min. 25mm, plecy z płyty grubości min. 12mm. Plecy muszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. 20ó (regał biblioteczny na czasopisma) Regał biblioteczny na czasopisma o wymiarach: 90x60x cm Korpus, półki, oraz wieniec dolny wykonane z płyty grubości min. 18mm, wieniec górny wykonany z płyty grubości min. 25mm, plecy z płyty grubości min. 12mm. Plecy muszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Nachylenie półek 15-20%. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Regał musi posiadać min. 3 półki 20p (biblioteczne stanowisko gniazdowe) Stanowisko o wymiarach: 55x50x cm, wykonane z płyty obustronnie laminowanej o klasie higieniczności E1, oklejonej obrzeżem ABS. Stanowisko montowane do podłoża. Cokół wysokości 55-75mm. Wymagane dodatkowe funkcje użytkowe: Zamawiający wymaga, aby stanowisko miało możliwość zamontowania co najmniej: kanału kablowego poziomego i pionowego oraz panelu dolnego lub górnego. 20w (regał biblioteczny dwustronny) str. 52

53 Regał dwustronny o wymiarach: 100x50x cm, wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus oraz wieniec dolny wykonane z płyty min. 18 mm, wieniec górny i półki wykonane z płyty grubości min. 25mm, plecy z płyty grubości min. 12 mm. Regał musi posiadać półki konstrukcyjne 3 dolne montowane na stałe, 2 górne ruchome wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co min. 32mm, wszystkie krawędzie półek ruchomych ( za wyjątkiem frontu) oklejone obrzeżem ABS. Cokół wysokości mm. Regał musi posiadać stopki poziomujące, z możliwością regulacji od wnętrza regału w zakresie minimum 15mm. Dla zapewnienia braku deformacji, fronty półek musza posiadać metalowe wzmocnienie tzw. splint, w kształcie profilu C malowane proszkowo na kolor alu. Regał wyposażona w 5 półek, czyli 6 przestrzeni na książki. 20x (regał biblioteczny) Regał otwarty o wymiarach: szerokość 80 cm, głębokość cm, wysokość cm. Budowa: Regał powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus i wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny i półki wykonane z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półki z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Regał musi posiadać min. 5 półek. Regał na cokole wysokości 55-75mm, wyposażony w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 50k (biurko biblioteczne, noga panelowa) Biurko prostokątne o wymiarach 140x80cm, wysokość 72-74cm. Pozostałe parametry jak dla poz. nr 40c. Wyposażone w system krytego pionowego prowadzenia przewodów od skrzynki zasilającej podłogowej do blatu, przystosowane do montażu gniazd wtykowych. str. 53
