1 Instrukcja montażu BMETERS Hydrosplit BMETERS POLSKA SP. ZO.O. Dział techniczny : Ul. Wrocławska 13; Trzebnica/k.Wrocławia Fax. +48 (071) techniczny@bmeters.pl

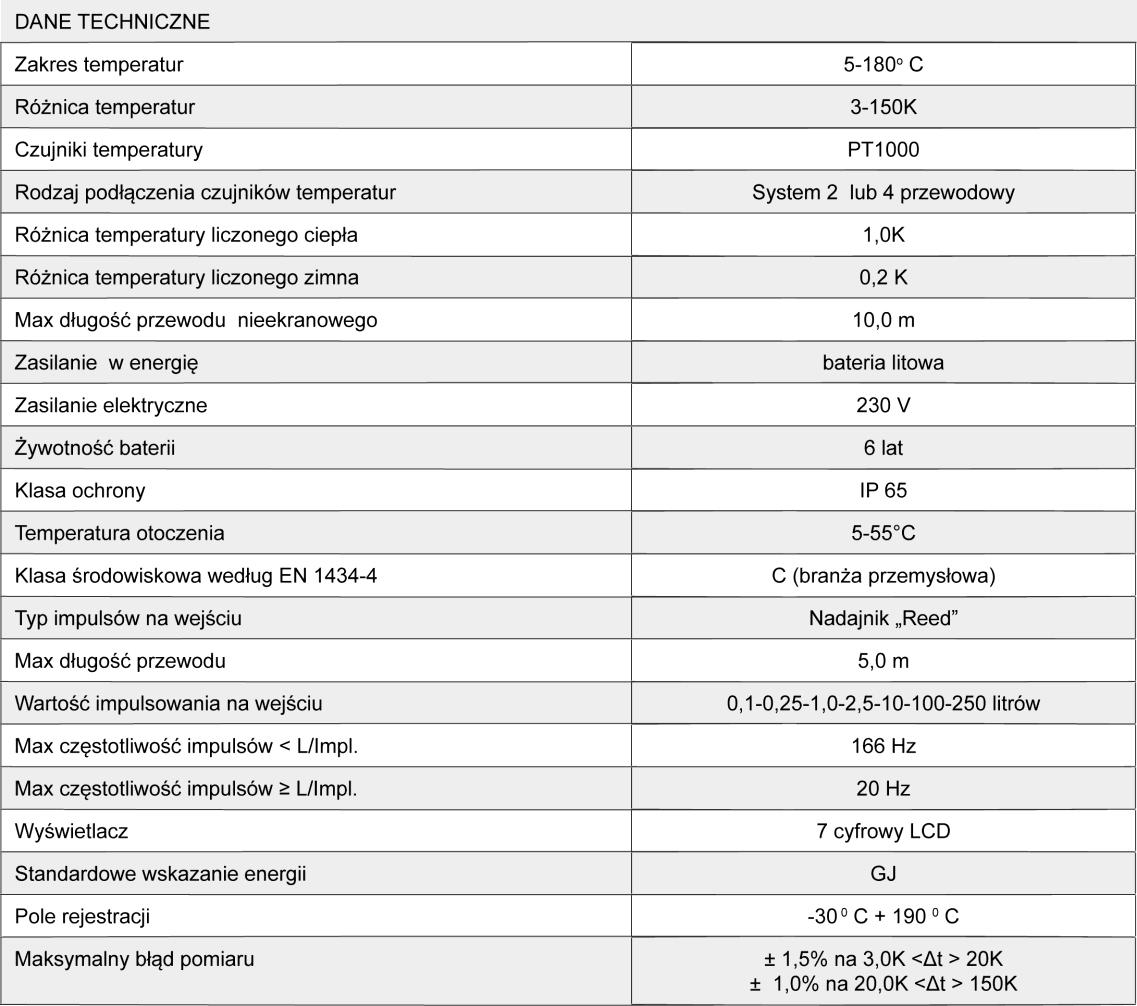

2 1. Wstęp Niniejsza instrukcja ma na celu zapoznanie instalatorów sprzętu z branży ciepłowniczej z prawidłowym sposobem montażu ciepłomierza HYDROSPLIT. Dostarczany do Użytkownika kompletny ciepłomierz HYDROSPLIT składa się z: przelicznika wskazującego HYDROSPLIT, przetwornika przepływu: mechanicznego, pary czujników temperatury Pt 1000, instrukcji montażu i obsługi. Standardowo przelicznik wskazujący HYDROSPLIT posiada: wyjście optyczne zgodne z wymaganiami EN Przelicznik dodatkowo może zostać wyposażony w moduły dodatkowe (opcja) montowane wewnątrz lub na zewnątrz: moduł M-Bus, moduł impulsowy (do systemu radiowego). 2. Parametry techniczne przelicznika HYDROSPLIT Ciepłomierz / chłodomierz Modułowa konstrukcja Zakres temperatur t: C Zakres różnicy temperatur dt: K Rozdzielczość pomiaru temperatury 0,2 K (chłodzenie), 1K (grzanie)

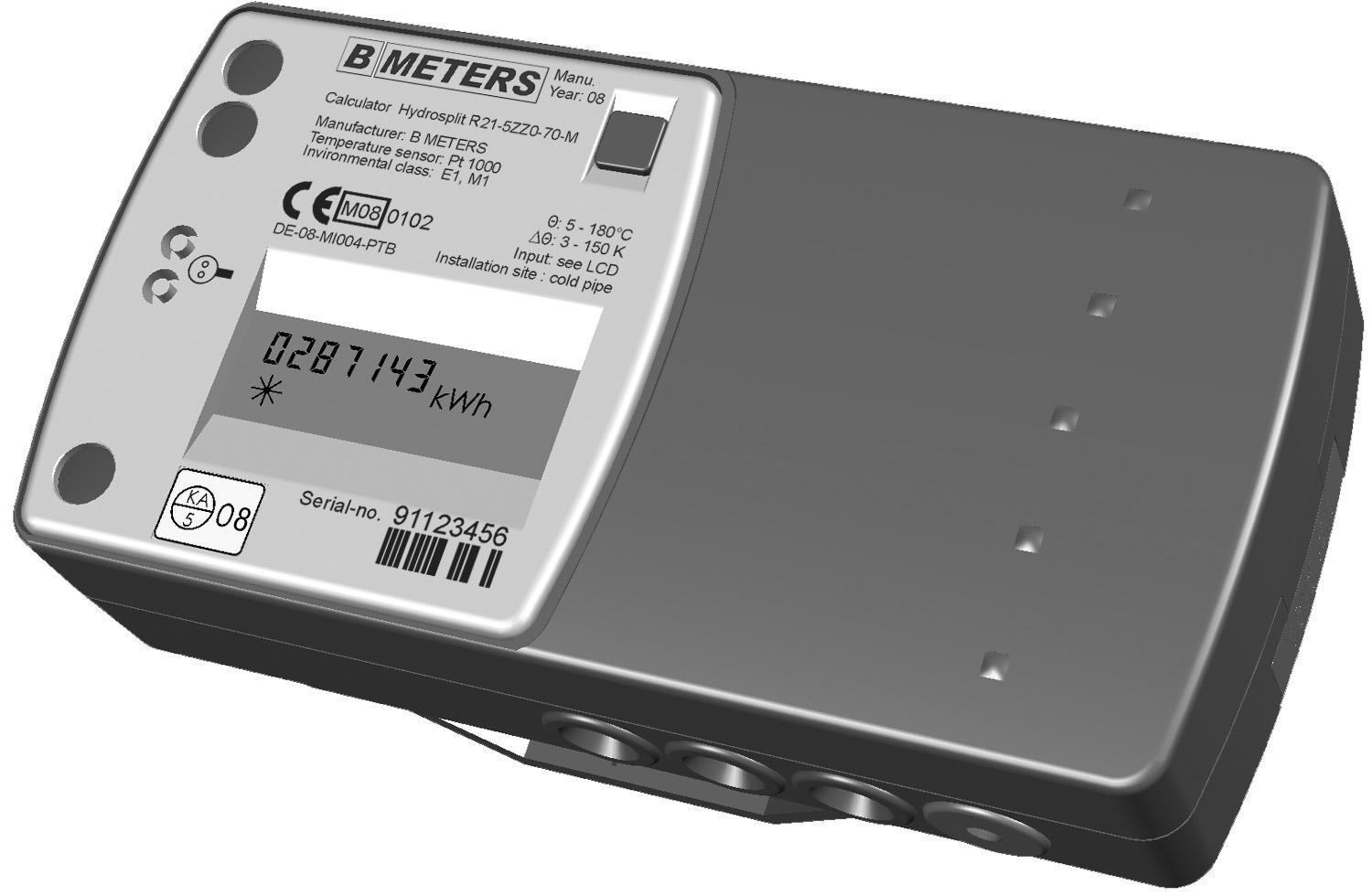

3 Rys. 1 Wymiary przelicznika HYDROSPLIT

4 3. Montaż ciepłomierza Montaż ciepłomierza należy przeprowadzić zgodnie z niniejszą instrukcja oraz zaleceniami dostawcy energii cieplnej. Przelicznik wskazujący powinien zostać zainstalowany w miejscu umożliwiający swobodny dostęp i dokonanie odczytu. Prosimy zwrócić szczególną uwagę na: poprawność podłączeń elektrycznych, kierunek montażu przetwornika przepływu. Montaż powinien zostać dokonany przez przeszkolony personel po zakończeniu wszelkich prac instalacyjnych na węźle. Ewentualne uszkodzenia sprzętu powstałe wskutek niezachowania podanych warunków technicznych montażu nie będą podlegały obsłudze gwarancyjnej. Rys. 2 Schemat instalacji ciepłomierza 1. Przewód dopływowy instalacji. 2. Przewód odpływowy instalacji. 3. Zawory odcinające. 4. Czujniki temperatury. 5. Przetwornik przepływu. 6. Filtr. 7. Elektroniczny przelicznik wskazujący HYDROSPLIT 8. Odbiornik ciepła.

5 4. Instalacja czujników temperatury Rys. 3 Schemat instalacji ciepłomierza (powrót/zasilanie) Czujniki temperatury należy montować symetrycznie w stosunku do osi przewodu, identycznie dla przewodów zasilającego i powrotnego. Zapewnia się w ten sposób możliwie najlepszą dokładność pomiaru różnicy temperatur (Rys. 3). - Osłony czujników powinny być montowane w trójnikach, zaworach lub we wspawanych mufkach. Długość mufek dobiera się w zależności od średnicy rurociągu, w taki sposób aby koniec osłony znajdował się około 4 mm poniżej osi rurociągu (w przypadku montażu prostopadłego lub ukośnego do osi rurociągu) lub w osi rurociągu (montaż w kolanie). Kąt pochylenia mufki przy montażu ukośnym powinien wynosić ok. 45 w kierunku zgodnym z przepływem w rurociągu. - Zaleca się, aby końcówki czujników zamontowanych ukośnie skierowane były przeciw strumieniowi wody. - Należy zapewnić dostatecznie dużo miejsca do wymiany czujników, uwzględniając długość mufek i izolację cieplną rurociągu. - Dla polepszenia przewodnictwa cieplnego, zaleca się wpuszczenie kilku kropli smaru silikonowego, przed włożeniem czujnika. Nadmiar smaru wypłynie z osłony. - Standardowa długość przewodów przyłączeniowych czujników nie może być w żaden sposób zmieniana (skracana lub przedłużana). Przedłużenie jest możliwe tylko przez producenta i wymaga dodatkowej legalizacji. - Przewody powinny być, w miarę możliwości trwale przymocowane. - Należy zwrócić uwagę, aby czujniki temperatury były włożone do oporu w osłony, przed zaplombowaniem.

6 Rys. 4 Przykłady montażu czujników temperatury 5. Akcesoria i armatura oraz ich montaż Zawór kulowy Klasyczny zawór kulowy bez możliwości zainstalowania czujnika temperatury. Zawór kulowy z czujnikiem Zawór kulowy z możliwością wkręcenia czujnika temperatury. Montując czujnik temperatury wymagany jest tylko adapter przyłączeniowy czujnika temperatury, który wkręcamy od spodu do zaworu kulowego. Należy pamiętać o umiejscowieniu uszczelki w korpusie zaworu przy gwincie w celu uszczelnienia połączenia zawór-adapter przyłączeniowy czujnika temperatury. Trójnik z bezpośrednim montażem adaptera przyłączeniowego Trójnik z możliwością wkręcenia czujnika temperatury bez adaptera redukcyjnego. Montując czujnik temperatury wymagany jest tylko adapter przyłączeniowy, który wkręcamy bezpośrednio do trójnika. Należy pamiętać o umiejscowieniu uszczelki w korpusie trójnika przy gwincie w celu uszczelnienia połączenia trójnik-adapter przyłączeniowy czujnika

7 temperatury. Trójnik Trójnik z możliwością wkręcenia czujnika temperatury poprzez dodatkowy adapter redukcyjny. Montując czujnik temperatury wymagany jest adapter przyłączeniowy, który wkręcamy do adaptera redukcyjnego a następnie do korpusu trójnika. Należy pamiętać o umiejscowieniu uszczelki wewnątrz adaptera redukcyjnego przy gwincie w celu uszczelnienia połączenia adapter redukcyjny-adapter przyłączeniowy czujnika temperatury. Adapter przylączeniowy czujnika temperatury Występuje w dwóch wersjach mosiężnej (5-częściowy) lub plastikowej (4-częściowy). Montując wersję mosiężną należy wyciągnąć metalowy sworzeń (widoczny na rysunku) następnie wsunąć czujnik temperatury w adapter oraz zablokować jego położenie poprzez wsadzenie z powrotem sworznia. Montując wersję plastikową należy tylko zacisnąć ją na czujniku temperatury. W zestawie znajduje się zastaw uszczelek (3 szt) oraz popychacz. Adapter redukcyjny W zestawie znajduje się Adapter oraz podkładka. Adapter powinien zostać użyty do redukcji gwintu w trójniku-poprzez wkręcenie go do korpusu trójnika. Pomiędzy trójnikiem a adapterem redukcyjnym należy umieścić podkładkę. Należy również pamiętać, aby w adapter redukcyjny wcisnąć dwie uszczelki przed zamontowaniem czujnika temperatury z adapterem przyłączeniowym. Montaż uszczelki na czujniku temepratury Montaż uszczelki może zostać wykonany dwojako: a. montaż uszczelki na czujniku temperatury b. montaż uszczelki wewnątrz adaptera lub zaworu kulowego za pomocą plastikowego popychacza (nakładamy uszczelkę gumową na końcówkę popychacza i umieszczamy ją bezpośrednio w korpusie armatury przy gwincie po czym wyciągamy sam popychacz). 1. Czujnik temperatury 2. Plastikowa uszczelka dociskająca 3. Gumowa uszczelka

8 5. Przetworniki przepływu Podstawowe dane techniczne: Oznaczenie przetworniki jednostrumieniowe typ 444 (Js), JS-NC, przetworniki wielostrumieniowe typ 413 (Ws), WS-NC, przetworniki Woltman typ 453 (Ws), MP-NC, MWN-NC, Temperatura robocza wody: 90 C, 120 C, 130 C Zabudowa w rurociągach poziomych i pionowych (tylko typ MWN) Liczydło wskazówkowo-bębenkowe suche ze sprzęgłem magnetycznym. Nadajnik kontaktronowy impulsów o długości 2m. Ekran antymagnetyczny Odcinki proste przed i za przetwornikami 444 (Js) l=3dn Odcinki proste przed i za przetwornikami 413 (Js) l=1.5dn Odcinki proste przed i za przetwornikami dla MP i MWN l=3dn, za podwójnym kolanem l=6dn. Za przetwornikami typu MP i MWN zaleca się odcinki proste l=2dn. Odcinki proste za przetwornikami JS-NC nie są wymagane jeśli montowane są z dostarczanymi łącznikami. W przypadku montażu za podwójnym kolanem, zaworem zwrotnym lub pompą należy zachować przed przetwornikiem odcinek prosty l=5dn i za przetwornikiem l=2dn. Ciśnienie robocze: 16bar Impulsowanie z zakresu 1, 2.5, 10, 25 (dla typu 444(Js)) oraz 1, 2.5, 10, 25, 100, 250. Dla przepływów nominalnych z zakresu m 3 /h impulsowanie standardowe 10l/imp, dla przepływów nominalnych 10 i 15 m 3 /h impulsowanie standardowe 100l/imp.

9

10 Rys. 5 przepływomierz Js 444 Rys. 6 Przepływomierz JS

11 Rys. 7 Przepływomierz Ws 413 Rys. 8 Przepływomierz WS

12 Rys. 9 Przepływomierz Woltman 453 Rys. 6 Przepływomierz MP

13 Rys. 7 Przepływomierz MWN 7. Uruchomienie i konserwacja ciepłomierza Uruchomienie instalacji, odpowietrzenie, napełnienie należy wykonać przez stopniowe, płynne otwieranie zaworów, bezwzględnie należy unikać uderzeń hydraulicznych. Uwaga: Przelicznik wskazujący HYDROSPLIT nie wymaga specjalnej ochrony przed zakłóceniami elektrycznymi, należy jednak unikać wpływu pól elektromagnetycznych (silniki, transformatory) oraz bezpośredniego przeprowadzania obok kabli elektrycznych i zasilających przewodów przyłączeniowych do przelicznika. Ciepłomierz w czasie pracy nie wymaga dodatkowej regulacji i konserwacji. Obsługa polega na odczycie wskazań z przelicznika wskazującego i sprawdzaniu okresowo stanu połączeń przewodów elektrycznych. Ciepłomierz należy utrzymywać w czystości. Uwaga: Wszystkie czynności kontrolne i naprawczo serwisowe mogą być przeprowadzane tylko przez osoby upoważnione. UWAGA! Cecha legalizacyjna (plomba) na ciepłomierzu musi pozostać nienaruszona. Wszelkie uszkodzenia cechy legalizacyjnej powodują utratę świadectwa legalizacji jak również zwalniają producenta ze zobowiązań gwarancyjnych. Kable dołączone do ciepłomierza nie mogą być skracane ani modyfikowane w żaden sposób. W przypadku napotkania trudności w czasie montażu czy eksploatacji ciepłomierza producent służy radą i konsultacjami.
