2 Serie i kompozycje map w ArcGIS 10 Tworzenie serii map Data Driven Pages (DDP) Standardowe narzędzia ArcGIS do tworzenia serii map arcpy.mapping Środowisko skryptowe (Python) do automatyzacji tworzenia map Esri Production Mapping MPS Atlas Product Library Narzędzia Kompozycji map Dynamiczna Legenda Dynamiczne teksty Usprawnienia

3 Serie map

4 Typy serii map Zbiory arkuszy map Mapy seryjne Ta sama kompozycja mapy Ten sam temat mapy Każdy arkusz ma inny zasięg przestrzenny ramki mapy Np. seryjna mapa topograficzna w skali 1:50000 Dodatkowe strony Spis treści, Index, Tytuły, itp. DDP lub arcpy.mapping lub Esri Production Mapping

5 Typy serii map Zbiory arkuszy map Atlasy Ta sama kompozycja mapy Każdy arkusz ma inny temat mapy Każdy arkusz ma taki sam zasięg przestrzenny ramki mapy Np. atlas geochemiczny każdy arkusz to inny związek chemiczny Dodatkowe strony Spis treści, Index, Tytuły, itp. arcpy.mapping lub Esri Production Mapping

6 DDP Data Driven Pages Warstwa Indeksowa Jedna ta sam kompozycja mapy Zasięg arkusza bazuje (opcja) na zasięgu obiektów Pozostałe elementy pozaramkowe Dynamiczna legenda, dynamiczny tekst, zdjęcie

7 arcpy.mapping co to jest? Środowisko skryptowe tworzenia map, wprowadzone w ArcGIS 10.0 Kartograficzny moduł Python a, który jest częścią pakietu ArcPy API które pozwala użytkownikom: Zarządzać dokumentami mapy, plikami warstw i ich zawartością, np.: Znajdowanie źródła danych A i zastąpienie źródłem B Aktualizowanie symbolizacji warstw w wielu projektach MXD Generowanie raportów, które prezentują informacje o dokumencie mapy Źródła danych, warstwy z zagubionymi ścieżkami, informacja o odniesieniu przestrzennym, itp. Automatycznie eksportować i drukować dokumenty mapy Automatycznie produkować mapy i tworzyć serie map Rozszerzenie możliwości DDP

8 Dla kogo jest arcpy.mapping? Po co to stworzno? Łatwe w użyciu, produktywne środowisko skryptowe dla przestrzenni analitycznej GIS Gruboziarnisty model obiektowy Nie jest to kompletne zastąpienie ArcObjects Środowisko do wykorzystania w podstawowym zarządzaniu mapami/warstwami i automatyzacji zdań Prosty sposób publikowania zadań mapowych w środowisku serwerowym Skrypty arcpy.mapping mogą być łatwo publikowane jako narzędzia geoprzetwarzania

9 Przykład arcpy.mapping załączanie PDF-ów newpdf = arcpy.mapping.pdfdocumentcreate( C:/project/newpdf.pdf ) newpdf.appendpages( C:/project/indexpage.pdf ) newpdf.appendpages( C:/project/mappages.pdf ) newpdf.appendpages( C:/project/indexpages.pdf ) newpdf.saveandclose()

10 arcpy.mapping udogodnienia/ulepszenia Dostęp do własności symbolizacji opartej na klasyfikacji wartości Obsługa tematycznych serii map Kartogramy Skalowalne symbole Unikalne barwy Klasyfikowanie wartości rastrów

11 arcpy.mapping udogodnienia/ulepszenia Eksportowanie raportów Własności warstw czasowych Zakładki

12 Esri Production Mapping Środowisko GIS dla zaawansowanego zarządzania danymi i kartografii Wielo-nakładowe i w pełni dostosowywalne tworzenie map Ułatwienia edycyjne i powtarzalne cykle produkcyjne Konfigurowalne standardy branżowe

13 Esri Production Mapping Zarządzanie seriami map Dwie opcje zarządzania produktami Jeden plik MXD zarządzający całą serią map MPS-Atlas Oddzielne pliki MXD zarządzane jako produkt Product Library W zależności o złożoności.. rozproszenia produkcji Product Library MPS-Atlas

14 Esri Production Mapping MPS-Atlas Wiele arkuszy mapy w jednym pliku MXD Arkusze map w serii powiązane lub niezależne Powiązane kompozycje kartograficzne arkuszy identyczne Niezależne kompozycje kartograficzne arkuszy z indywidualnymi zmianami Wsadowy wydruk i eksport serii/arkuszy Zapis arkusza jako niezależny dokument MXD Szybkie i łatwe narzędzia tworzenia serii map

15 MPS-Atlas Kreatory tworzenia serii map Build Map Series Kompletny kreator serii map Definiowanie wszystkich parametrów arkuszy serii: obszar opracowania, zasięg, skala, kompozycja, odniesienie przestrzenne, obrót, strefa buforowa arkusza dynamiczne zapytanie definiujące, zapis arkuszy Build Simple Map Series Uproszczony kreator serii map Część parametrów serii pobrana z własności ramki danych Create Map Sheet Tworzy arkusz mapy w oparciu o bieżący zasięg Wybór kompozycji mapy

16 Esri Production Mapping Product Library Centralnie zarządzana produkcja kartograficzna Wiele, różno-tematycznych map Organizacja arkuszy w strukturze hierarchicznej: Rozwiązania, produkty, serie map, arkusze Wiele arkuszy mapy w jednej geobazie - bibliotece produktów Arkusze map w serii powiązane lub niezależne Wsadowy wydruk i eksport serii/arkuszy Zapis arkusza jako niezależny dokument MXD

17 Product Library Automatyczna produkcja kartograficzna bazująca na regułach Konfiguracja i zarządzanie Zarządzanie arkuszami map Wsadowe operacje produkcji Data Driven pages Ustandaryzowane zachowania kartograficzne Powiązane (współdzielone) dokumenty mapy Szablony Reguły ramki danych Reguły kompozycji Skrypty Python Profesjonalne zarządzanie arkuszami map Komendy dostępu: Check in, Check out, undo, get local copy Wersje Łącza Wyszukiwanie

18 Serie map w ArcGIS DDP vs Esri Production Mapping (MPS-Atlas i Product Library) DDP Nowa funkcjnalność ArcGIS 10.0 Szybkie tworzenie prostych serii map Esri Production Mapping Zaawansowane narzędzia kartograficzne Zaawansowana produkcja kartograficzna DDP Proste serie/atlasy map Esri Production Mapping MPS Atlas Zaawansowane serie/atlasy map Esri Production Mapping Product Library Zaawansowana/ korporacyjna produkcja kartograficzna

19 Kompozycja mapy

20 Kartografia w ArcGIS 10.1 Rozbudowana funkcjonalność względem ArcGIS 10 Dynamiczne legendy Więcej możliwości w środowisku skryptowym Python Tworzenie map wielo-skalowych - wielkie zbiory danych Usprawnienia przy tworzeniu map Układy współrzędnych Kompozycja arkusza Symbolizacja Etykietowanie

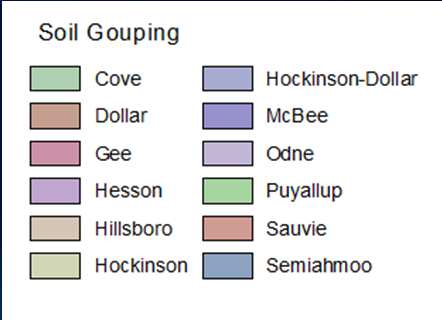

21 Dynamiczne legendy Legendy, wyświetlające tylko te symbole, których obiekty znajdują się w bieżącym zasięgu arkusza mapy Dynamiczna zmiana rozmiaru legendy Liczba obiektów Zawijanie zdań Zawijanie kolumn

22 Dynamiczne teksty Dowolne pozaramkowe elementy tekstowe Godło mapy Numer arkusza Parametry arkusza Tekst ze zmiennym parametrem Wiele dostępnych parametrów

23 Usprawnienia kompozycji mapy Strzałka północy Podziałka Wyrównanie do zera Dodatkowe opcje umieszczania jednostek Ułamki
