1 Instrukcja obsługi instruction manual GDAŃSK ul. Krynicka 1 tel.: (058) fax: (058) NISZCZARKA PPS 308C PPS 308C SHREDDER ODDZIAŁ: WARSZAWA ul. Janowskiego 9 tel.: (022) fax: (022)

2 UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Urządzenie nie może być użytkowane przez więcej niż jedną osobę w tym samym czasie. Podczas niszczenia dokumentów, nie można przeprowadzać innych czynności na urządzeniu (np. czyszczenia itp.) Nie dopuszczać dzieci w pobliże urządzenia. Urządzenie zostało zaprojektowane pod potrzeby dorosłych i przystosowane do bezpiecznego użytkowania i obsługi tylko przez dorosłych. Naprawy muszą byc dokonywane przez wykwalifikowany serwis. Należy trzymać luźne przedmioty (np. krawaty, biżuterię, włosy) z dala od szczeliny wejściowej niszczarki. Nie zastosowanie się do tego zalecenia może spowodować obrażenia! Nie należy wkładać palców do szczeliny wejściwoej niszczarki. W przypadku niebezpieczeńtwa należy bezzwłocznie wyłączyć urządzenie. Należy zawsze wyłączyć wtyczkę z gniazda przed otwarciem maszyny. Niszczarka dokumentów jest przeznaczona do niszczenia papierów i kart kredytowych. Niszczenie innych materiałów może spowodować obrażenia bądź uszkodzenie urządzenia. MONTAŻ rozpakować niszczarkę ustawić na płaskiej powierzchni podłączyć maszynę do gniazda gniazdo powinno znajdować się w pobliżu niszczarki i powinno być łatwo dostępne połączenie urządzenia z siecią powinno być swobodnie dostępne.

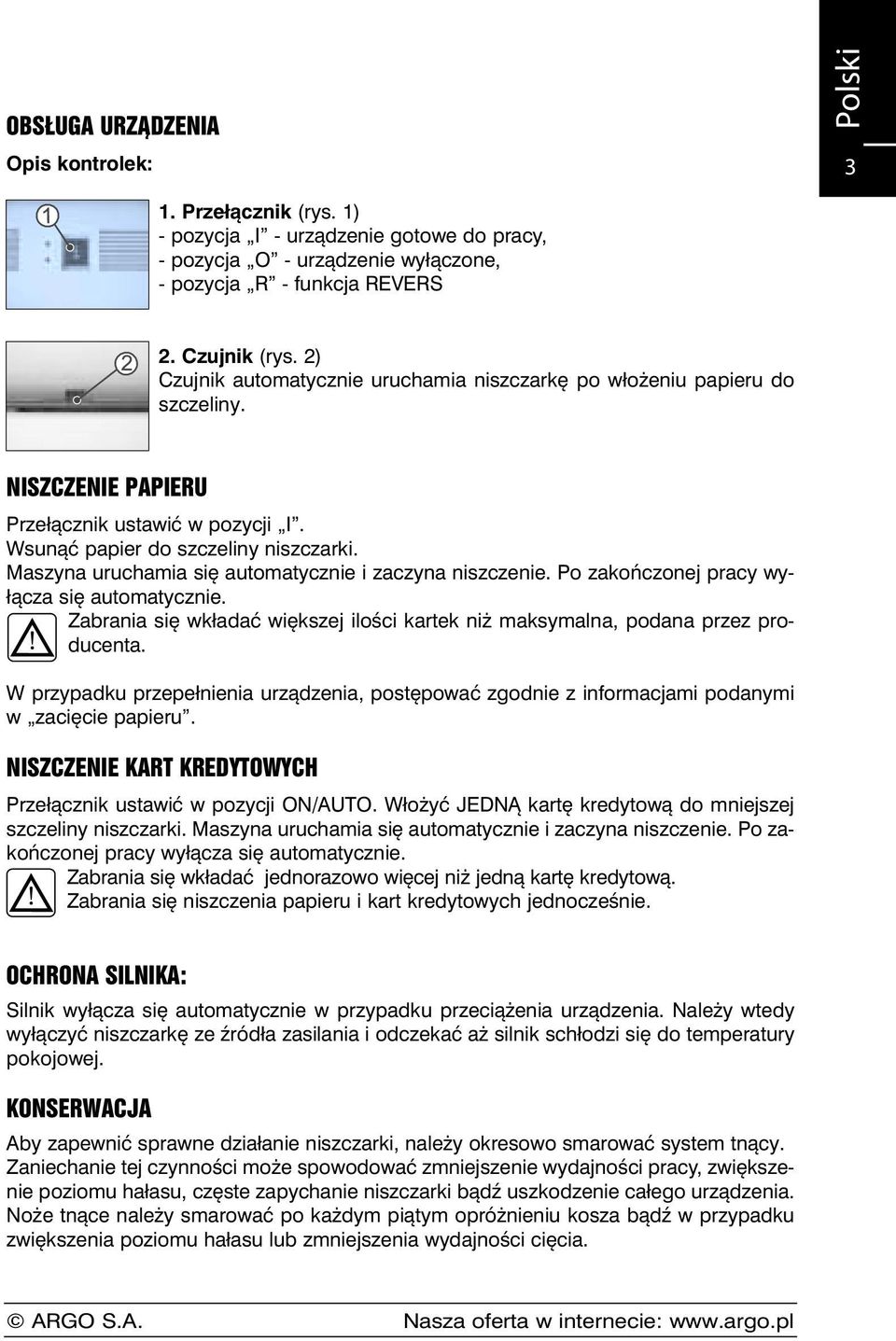

3 OBSŁUGA URZĄDZENIA Opis kontrolek: Polski 3 1. Przełącznik (rys. 1) - pozycja I - urządzenie gotowe do pracy, - pozycja O - urządzenie wyłączone, - pozycja R - funkcja REVERS 2. Czujnik (rys. 2) Czujnik automatycznie uruchamia niszczarkę po włożeniu papieru do szczeliny. NISZCZENIE PAPIERU Przełącznik ustawić w pozycji I. Wsunąć papier do szczeliny niszczarki. Maszyna uruchamia się automatycznie i zaczyna niszczenie. Po zakończonej pracy wyłącza się automatycznie. Zabrania się wkładać większej ilości kartek niż maksymalna, podana przez producenta. W przypadku przepełnienia urządzenia, postępować zgodnie z informacjami podanymi w zacięcie papieru. NISZCZENIE KART KREDYTOWYCH Przełącznik ustawić w pozycji ON/AUTO. Włożyć JEDNĄ kartę kredytową do mniejszej szczeliny niszczarki. Maszyna uruchamia się automatycznie i zaczyna niszczenie. Po zakończonej pracy wyłącza się automatycznie. Zabrania się wkładać jednorazowo więcej niż jedną kartę kredytową. Zabrania się niszczenia papieru i kart kredytowych jednocześnie. OCHRONA SILNIKA: Silnik wyłącza się automatycznie w przypadku przeciążenia urządzenia. Należy wtedy wyłączyć niszczarkę ze źródła zasilania i odczekać aż silnik schłodzi się do temperatury pokojowej. KONSERWACJA Aby zapewnić sprawne działanie niszczarki, należy okresowo smarować system tnący. Zaniechanie tej czynności może spowodować zmniejszenie wydajności pracy, zwiększenie poziomu hałasu, częste zapychanie niszczarki bądź uszkodzenie całego urządzenia. Noże tnące należy smarować po każdym piątym opróżnieniu kosza bądź w przypadku zwiększenia poziomu hałasu lub zmniejszenia wydajności cięcia.

4 UWAGA! Do konserwacji najlepiej używać typowy olej maszynowy - również dostępny u Twojego sprzedawcy. SPOSÓB KONSERWACJI Zalać wałki smarem przez szczelinę wejściową, przełączyć przełącznik w pozycję I i uruchomić maszynę na 3 sek. (poprzez wsunięcie arkusza papieru przed czujnik), przełączyć przełącznik w pozycję R na 3 sek, zmieniać położenie między pozycję I i R przynajmniej trzy razy. DANE TECHNICZNE: Model: PPS 308C Szerokość cięcia: 1,9 x 10 mm (ścinki) Wydajność (ilość arkuszy) 11 arkuszy A4 70g/m 2 Napięcie V ~50m Hz SPOSÓB UŻYTKOWANIA Cięcie maksymalnych jednorazowych ilości kartek dopuszczalnych dla danego modelu nie jest właściwym sposobem używania niszczarek. Eksploatacja każdego urządzenia z maksymalnymi dopuszczalnymi wartościami obciążeń prowadzi do zmniejszenia jego żywotności. Dlatego też w celu zachowania trwałej i bezawaryjnej pracy niszczarek zaleca się stosować wkłady nie przekraczające 70% maksymalnej jednorazowej ilości kartek dla danego modelu. Ilość maksymalną należy stosować wyłącznie sporadycznie. Zabrania się wkładać do niszczarek większych ilości kartek niż maksymalna. Może to spowodować zablokowanie urządzenia i prowadzi do dużych przeciążeń układów mechanicznych znacznie zmniejszających trwałość niszczarki, a nawet prowadzących do jej uszkodzenia. Nie należy ciąć miękkich obiektów takich jak np.: folia, tekstylia, ręczniki papierowe i papier toaletowy. Również papier z taśmą samoprzylepną nie powinien być wkładany do niszczarki. Materiały te owijają się i zakleszczają noże. USTERKI W przypadku wystąpienia usterki, urządzenie wraz z kartą gwarancyjną i opisem uszkodzenia należy przekazać sprzedawcy lub do najbliższego autoryzowanego serwisu. Urządzenie może być przekazane do naprawy dalej, dlatego też użytkownik powinien zachować oryginalne i kompletne opakowanie. W przypadku przekazania urządzenia do naprawy w nieoryginalnym lub niekompletnym opakowaniu ryzyko uszkodzenia urządzenia podczas transportu ponosi nabywca. Dlatego też w przypadku braku oryginalnego opakowania w interesie nabywcy leży wykonanie jak najlepszego opakowania zastępczego. UWAGA! Przeczytaj uważnie instrukcję zanim przystąpisz do pracy. Sprawdź czy napięcie prądu i częstotliwości podane na tabliczce znamionowej, znajdującej się na spodzie maszyny są takie jak w twoim gniazdku.

5 Nie pracuj na maszynie jeżeli kosz nie jest zainstalowany Nie pracuj na maszynie jeżeli kosz jest pełny. Wyłącz wtyczkę z gniazdka: a) zanim opróżnisz kosz, b) zanim zdejmiesz maszynę ze stojaka, c) przed naprawą lub konserwacją, d) przed otworzeniem maszyny w przypadku naprawy. Zwróć uwagę na płytkę z ostrzeżeniem, umieszczoną na górze maszyny w celu uniknięcia wciągnięcia biżuterii, krawatu, palców. Maszyna nie może być obsługiwana przez dzieci. Polski 5 WAŻNE ZALECENIA / OSTRZEŻENIA Aby zapewnić bezpieczeństwo użytkowania należy zachować środki ostrożności przy instalacji i obsłudze urządzenia. OGÓLNE Należy trzymać ręce, długie włosy, luźne ubrania i przedmioty typu łańcuszki czy krawaty, z dala od urządzenia w celu uniknięcia wciągnięcia w.w przedmiotów. Niestabilna powierzchnia może spowodować, że urządzenie może spaść powodując poważne uszkodzenia ciała. Należy unikać szybkiego zatrzymywania, używania dodatkowej siły i nierówności w podłodze gdy urządzenie jest przesuwane na wózku, na kółkach lub na stoliku. Nie należy usuwać zabezpieczeń mechanicznych i elektrycznych, takich jak zamki, osłony i inne zabezpieczenia. Nie wolno wkładać przedmiotów nie przeznaczonych do urządzenia oraz należy unikać kontaktu z płynami (cieczami). ELEKTRYCZNE Urządzenie powinno być podłączone do sieci elektrycznej tylko w taki sposób, jaki przedstawia instrukcja. Gniazdo musi być ulokowane w pobliżu i musi być do niego łatwy dostęp. Podczas przemieszczania urządzenia należy odłączyć go od sieci i trzymać kabel przy urządzeniu. Wyłączenie urządzenia następuje po wyjęciu wtyczki sznura zasilającego z gniazdka sieciowego, które powinno być zlokalizowane blisko urządzenia i być łatwo dostępne. Nie wolno korzystać z urządzenia, gdy uszkodzony jest kabel doprowadzający prąd lub wtyczka jest uszkodzona, oraz gdy pojawią się symptomy uszkodzenia urządzenia. Należy skontaktować się ze sprzedawcą w celu uzyskania pomocy. SERWISOWE Należy wykonywać tylko rutynowe procedury zgodne z zawartymi instrukcjami. Nie należy samodzielnie naprawiać ani serwisować urządzenia. Należy odłączyć urządzenie od sieci i skontaktować się ze sprzedawcą gdy zaistnieje jedna lub więcej z niżej wymienionych usterek: - do urządzenia dostał się płyn/ciecz, - urządzenie działa wadliwie w wyniku nieprawidłowego użytkowania, - urządzenie nie działa zgodnie z opisem w instrukcji.

6 USTERKI problemy kontrola rozwiązanie urządzenie nie działa; urządzenie nie działa po dłuższym użytkowaniu; wtyczka nie jest dokładnie podłączona do gniazda; przełącznik nie jest ustawiony w pozycji I ; przełącznik jest w pozycji I ale nie pali się kontrolka; kosz jest ustawiony na stojaku ale kontrolka nie świeci się; niszczarka nie działa po włożeniu papieru; w przypadku gdy wykonano powyższe działania a urzą dze - nie nie działa; kontrolka świeci się; podłącz dokładnie wtyczkę do gniazda; ustaw przełącznik na pozycję I ; sprawdź czy kosz jest dobrze ustawiony; wyjmij raz jeszcze kosz i spra wdź podłączenie do gniazda; papier powinien być wkładany centralnie aby uaktywnić czujnik; należy skontaktować się z najbliższym serwisem; należy wyłączyć niszczarkę z zasilania i pozwolić ostygnąć silnikowi do temperatury pokojowej; urządzenie wstrzymało pracę podczas niszczenia dokumentów; jeśli urządzenie pracowało bez przerwy przez dłuższy czas; należy wyłączyć niszczarkę z zasilania i pozwolić ostygnąć silnikowi do temperatury pokojowej; zwiększenie hałasu; zacięty papier; poziomu jeśli noże tnące urządzenia nie były okresowo smarowane/oliwione to zwiększa się poziom hałasu podczas niszczenia dokumentów; włożono zbyt dużo arkuszy papieru jednorazowo; - więcej niż 11 arkuszy 70g/m 2 papieru - papier nie był włożony prawidłowo do szczeliny niszczarki; wykonaj wtedy konserwację urządzenia opisaną w instrukcji; włączyć przycisk R i spróbować samodzielnie usunąć zaklinowany papier, następnie włączyć I aby spróbo wać raz jeszcze zniszczyć dokumenty. Jeśli nastąpiło poważne zacięcie papieru zwrócić się do sprzedawcy.

7 IMPORTANT SAFETY NOTES The machine can not be operated by more than one person at any given time! The machine was designed for safe operation by one person only. During the shredding process no other work may be performed on the machine (for example cleaning, etc). Keep children away from the machine. This machine s design and safety concept are based on adult dimensions to ensure that it can be operated safely by adults only. Repairs must be executed by a qualified service personnel. 7English Keep all loose articles of clothing, ties, jewelry, long hair or other loose objects away from opening, injury may result! Never insert fingers into opening. Serious injury may result! In case of danger unplug the machine. Always unplug the machine from the mains power supply before opening the machine. INITIATION APPLICATION: The document shredder is a machine for the destruction of common written material and credit cards. The unit should only be fed with paper! Shredding other types of materials can cause injuries (e.g. by splinters of hard materials) or may damage the shredder e.g. destruction of the cutting system). INSTALLATION: - Unpack and set machine upright. - Take the machine by the holdings on each side and put it onto the horizontal surface. - Plug in the machine. See TECHNICAL DATA for necessary precautions. - The socket-outlet shall be installed near the equipment and shall be easily accessible. The mains connection at the machine must be freely accessible!

8 OPERATION EXPLANATION OF THE CONTROLS 1. Rocker switch (fig.1) (ON/OFF/REVERSE) 2. Sensor (forward run) (fig.2) This switch is for the following functions: - position I machine is ready for operation - position O machine is off power - position R cutting blades are reversing The shredding operation is started as soon as a sheet of paper passes through the feed slot. FEEDING THE PAPER: - Turn machine on with rocker switch (1) (fig.1) (Position I ). - Feed paper through the inlet guide to the cutting system. - Machine switches automatically to forward and draws paper in. The machine switches off automatically after shredding. Never feed the shredder with a quantity of paper exceeding the maximum indicated in the technical details. Should the machine be overfed, follow the instructions under PAPER JAM. FEEDING CREDIT CARDS: - Turn machine on with slide switch(1) (fig.1) to position On/Auto ; - Feed only ONE credit card vertically through the sensor (fig.2) of the inlet guide to activate the cutting system. - Machine starts automatically and draw credit card in. The machine switches off automatically after shredding. Never attempt to shred more than one credit card at a time or the shredder will jam. Never attempt to shred BOTH paper and credit cards at the same time. Doing so will damage the shredder. MOTOR PROTECTION The motor shut down automatically, should it become overloaded? Unplug the machine from the main power source. Allow the motor to cool down to room temperature before resuming operation.

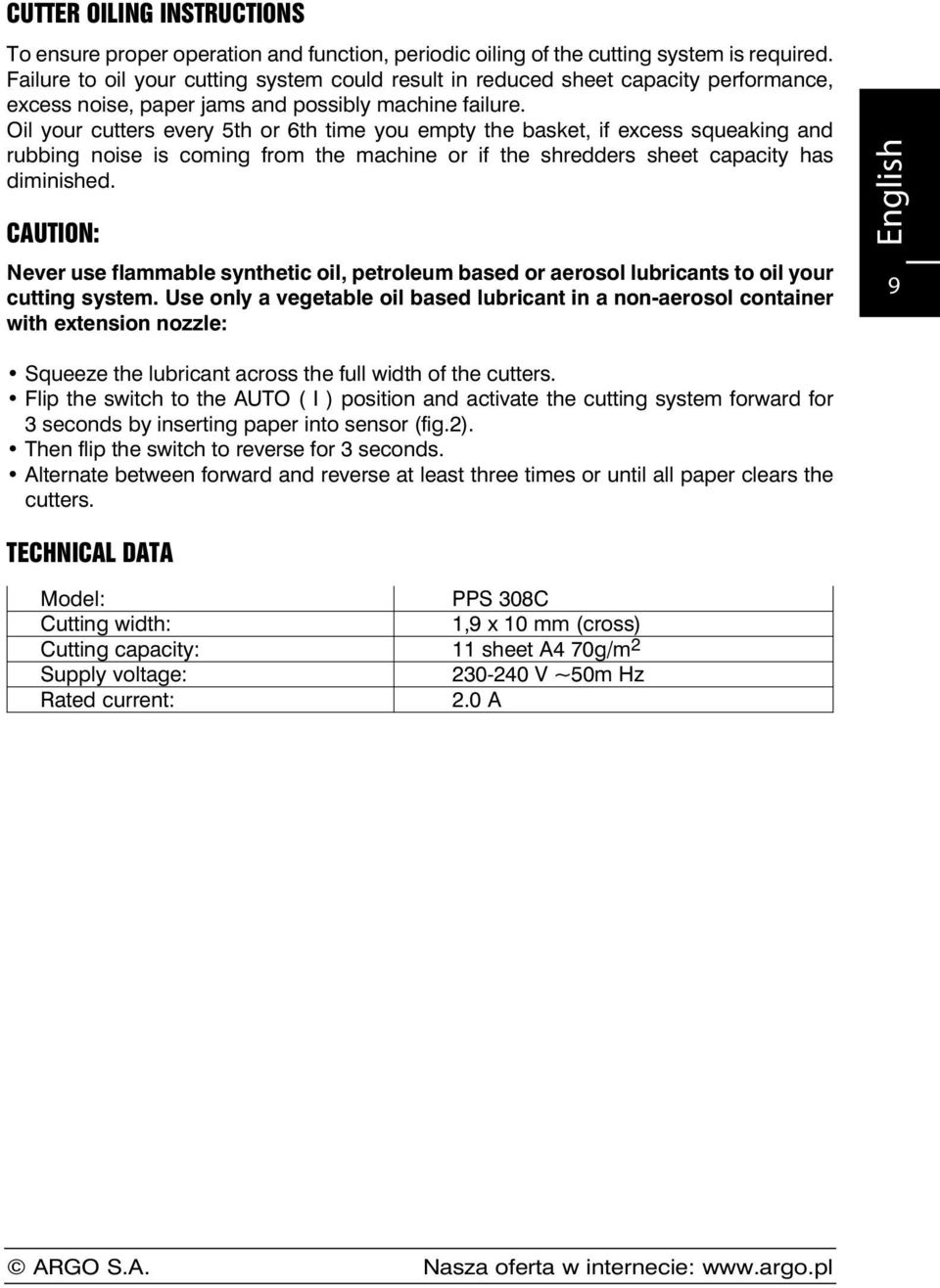

9 CUTTER OILING INSTRUCTIONS To ensure proper operation and function, periodic oiling of the cutting system is required. Failure to oil your cutting system could result in reduced sheet capacity performance, excess noise, paper jams and possibly machine failure. Oil your cutters every 5th or 6th time you empty the basket, if excess squeaking and rubbing noise is coming from the machine or if the shredders sheet capacity has diminished. CAUTION: Never use flammable synthetic oil, petroleum based or aerosol lubricants to oil your cutting system. Use only a vegetable oil based lubricant in a non-aerosol container with extension nozzle: Squeeze the lubricant across the full width of the cutters. Flip the switch to the AUTO ( I ) position and activate the cutting system forward for 3 seconds by inserting paper into sensor (fig.2). Then flip the switch to reverse for 3 seconds. Alternate between forward and reverse at least three times or until all paper clears the cutters. TECHNICAL DATA Model: PPS 308C Cutting width: 1,9 x 10 mm (cross) Cutting capacity: 11 sheet A4 70g/m 2 Supply voltage: V ~50m Hz Rated current: 2.0 A 9English

10 MALFUNTION/MAINTENANCE PROBLEMS CHECKLISTS SOLUTIONS No operation No operation after long time operation Stop at shredding - The power plug is properly inserted to main supply? - Switch is set at I position? - Switch at l position but power light off. - Basket at stand but power light off. - No operation when insert paper? - Checked above but no operation and no power light. - Power lamp is on? - Machine is continuously shredding for a long time? - Fully put the power plug to the outlet. - Set switch to I position for operation. - Check basket is out of stand. Put basket back to stand. - Basket should be put into stand to trigger the safety interlock switch for operation. - Paper should be inserted to trigger the sensor at center. - Send back to your local service for repair. - Unplug the machine from main supply. Allow to cool down to room temperature and resuming operation. - Unplug the machine from main supply. Allow to cool down to room temperature and resuming operation. Excess squeaking and rubbing noise Paper jam - Without oiling to the cutting system periodically. - Squeaking and rubbing noise at shredding. Exceeding the shredding capacity: - More than 11 sheets of 70g/m 2 A4 paper at one pass. - The paper is not fed squarely into the feed opening. - Perform the cutter oiling instruction to lubricate the cutting system. - Set switch to R for reverse running and frees excess paper. Then set to I for cutting the remainder of paper left in the cutting system. If serious jim occurred, send back to local service for repair.
