1 System zarządzania rejestratorami CMS do rejestratorów VODVR xx M4 Instrukcja

2 Spis streści User s Manual 1. Przyciski menu okna głównego Konfiguracja Groups - Grupy urządzeń Zarządzanie Dodawanie I usuwanie urządzeń Konfiguracja połączenia File Path ŚćieŜki zapisu Alert - Alarmy Główne opcje Przegląd nagrań na rejestratorze zdalnie Konfiguracja OSD zdalna rejestratora Wyszukiwanie nagrań Zrzuty ekranowe Nagrywanie lokalne CMS Zapis lokalny według harmonogramu E-Map wirtualna mapa monitorowanego systemu Hasło główne i login do aplikacji CMS Login: admin Hasło:

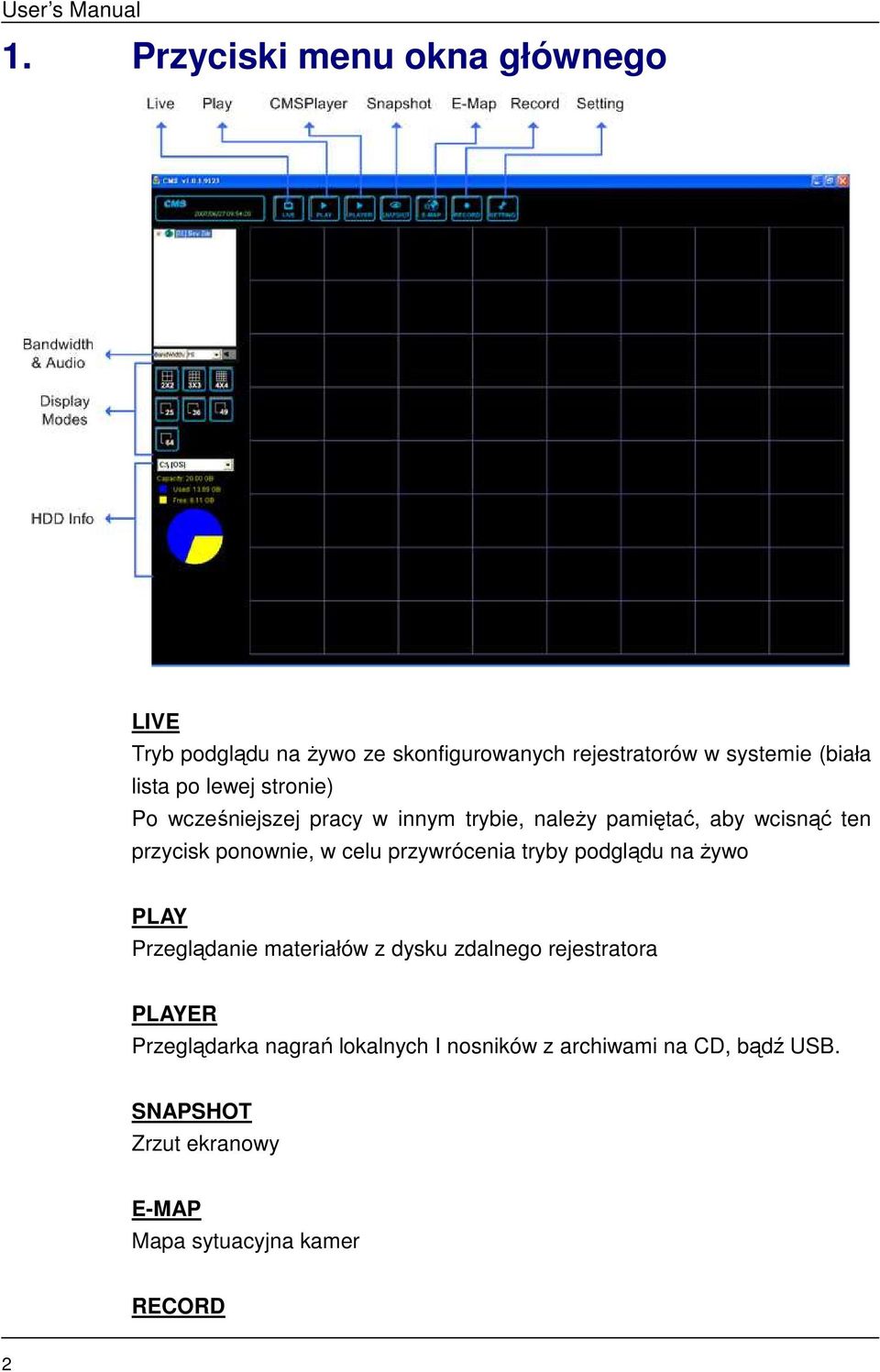

3 1. Przyciski menu okna głównego LIVE Tryb podglądu na Ŝywo ze skonfigurowanych rejestratorów w systemie (biała lista po lewej stronie) Po wcześniejszej pracy w innym trybie, naleŝy pamiętać, aby wcisnąć ten przycisk ponownie, w celu przywrócenia tryby podglądu na Ŝywo PLAY Przeglądanie materiałów z dysku zdalnego rejestratora PLAYER Przeglądarka nagrań lokalnych I nosników z archiwami na CD, bądź USB. SNAPSHOT Zrzut ekranowy E-MAP Mapa sytuacyjna kamer RECORD 2

4 Ustawienia harmonogramu zapisu lokalnego CMS User s Manual SETTING Konfiguracja systemu CMS, dodawanie rejestratorów, kamer, ścieŝek zapisu, alarmów itp. Lista podłączonych urządzęń Lista aktualnie podłączonych urządzeń. MoŜliwe przeciąganie poszczególnych kamer na podział ekranowy, dodatkowe opcje pod prawym przyciskiem myszy z kursorem umieszczonym nad nazwą/ikoną rejestratora 3

5 Pasmo & Audio Dobierz parametr pasma przepustowości sieci, zaleŝnie od jej moŝliwość oraz włącz lub wyłącz podsłuch Audio (ON Wł. OFF wył.) Podziały ekranowe Wybierz podział ekranowy najbardziej odpowiadający Twoim potrzebom. HDD Info Informacja o stanie dysków rejestrujących na serwerze CMS 4

6 2. Konfiguracja User s Manual Wejść w tryb konfiguracji za pomocą przycisku SETTINGS znajdującego się na górze okna głównego. 5

7 2.1 Groups - Grupy urządzeń CMS obsłuŝy do 10 grup rejestratorów (10 spreparowanych schematów połączeń) Add a group dodaj grupę Wcisnij przycisk by dodaćgrupę, Podwójne kliknięcie na jego nazwie na liście pozwoli na zmianę nazwy 6

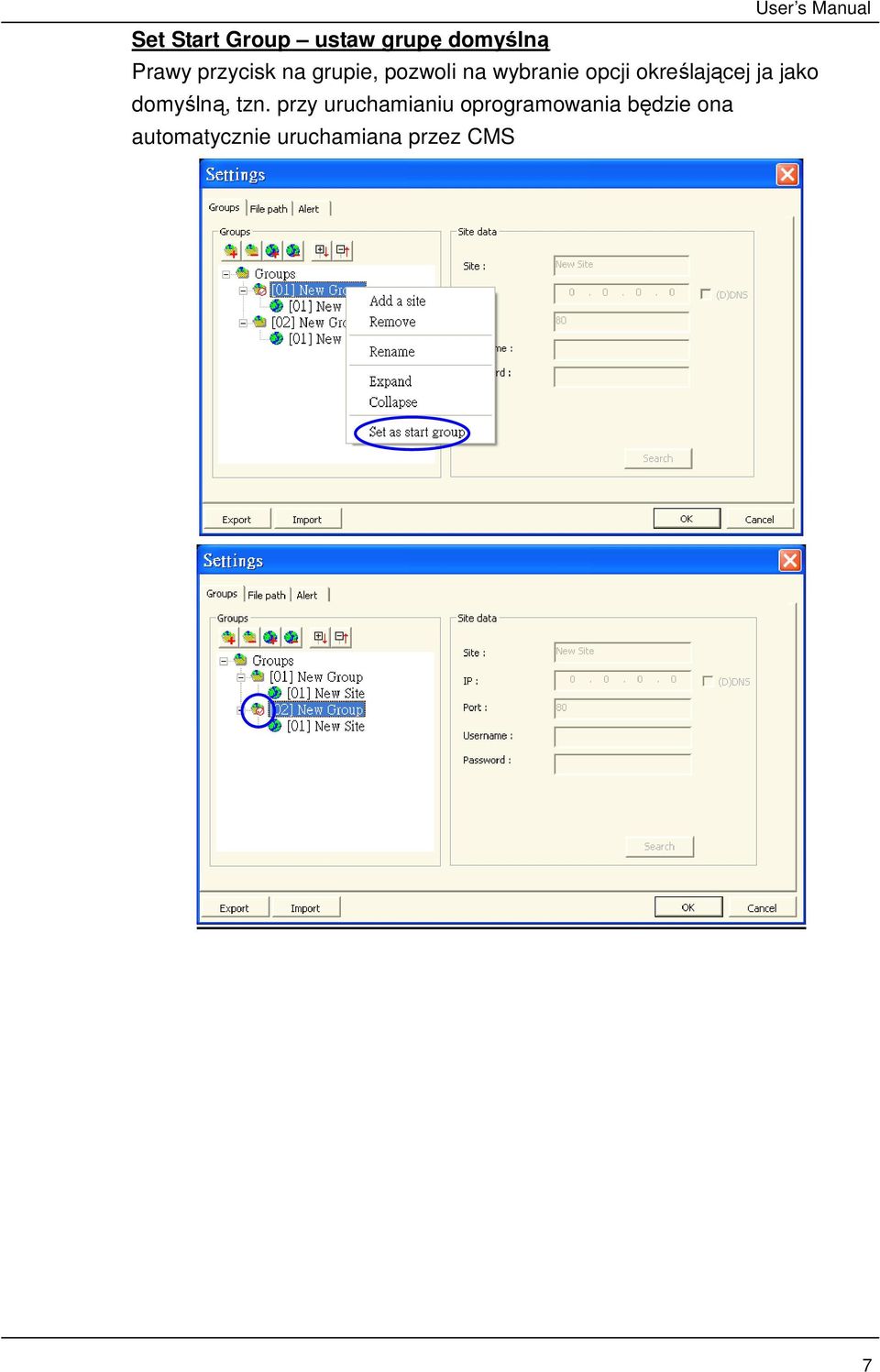

8 Set Start Group ustaw grupę domyślną Prawy przycisk na grupie, pozwoli na wybranie opcji określającej ja jako domyślną, tzn. przy uruchamianiu oprogramowania będzie ona automatycznie uruchamiana przez CMS 7

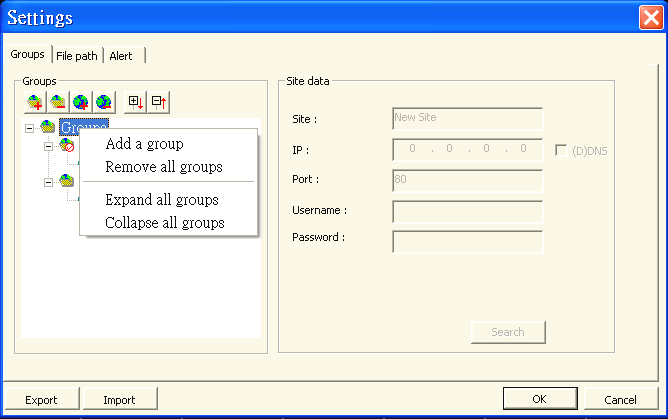

9 Remove a Group usuwanie grupy Przycisk usuwa aktualnie podświetloną grupę I urządzenia w jej przypisane Pod prawym przyciskiem jest dostępna równieŝ opcja usunięcia wszystkich grup 2.2 Zarządzanie This section guides you to structure the groups and sites Dodawanie I usuwanie urządzeń KaŜda grupa moŝe obsłuŝyć jednocześnie do 64 urządzeń 8

10 Add a site dodaj urządzenie Wybierz grupę, do której chcesz dodać urządzenie i wciśnij User s Manual by dodać Remove a site usuń urządzenie Jak powyŝej, ale uŝyj przycisku Konfiguracja połączenia Podświetlając nowe urządzenie, po prawej stronie pojawi się okno konfiguracji połączenia z nim, jeśli urządzenie jest w sieci LAN, moŝna urzyć przycisku Search w celu jego znalezienia bez podawania danych 9

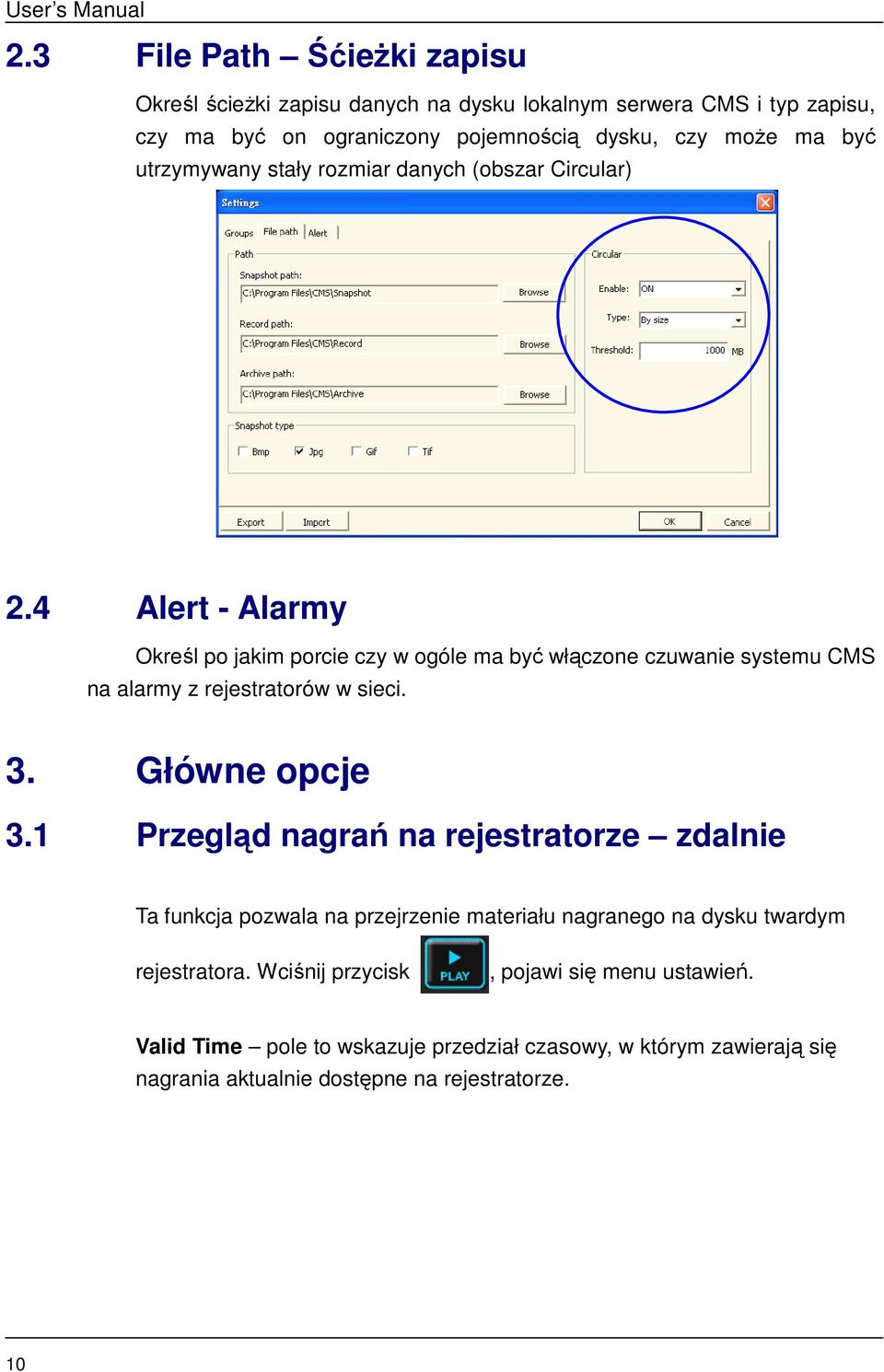

11 2.3 File Path ŚćieŜki zapisu Określ ścieŝki zapisu danych na dysku lokalnym serwera CMS i typ zapisu, czy ma być on ograniczony pojemnością dysku, czy moŝe ma być utrzymywany stały rozmiar danych (obszar Circular) 2.4 Alert - Alarmy Określ po jakim porcie czy w ogóle ma być włączone czuwanie systemu CMS na alarmy z rejestratorów w sieci. 3. Główne opcje 3.1 Przegląd nagrań na rejestratorze zdalnie Ta funkcja pozwala na przejrzenie materiału nagranego na dysku twardym rejestratora. Wciśnij przycisk, pojawi się menu ustawień. Valid Time pole to wskazuje przedział czasowy, w którym zawierają się nagrania aktualnie dostępne na rejestratorze. 10

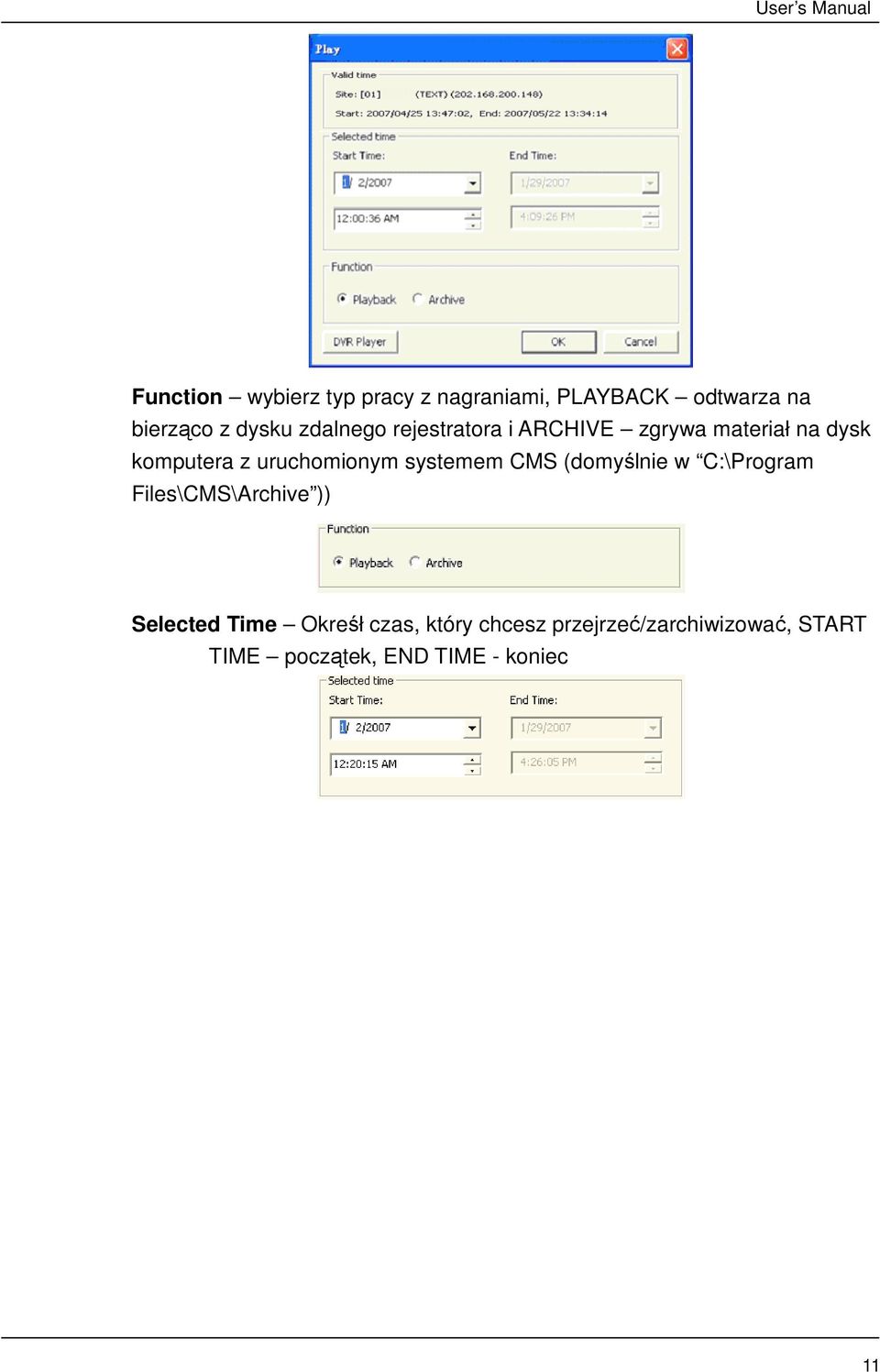

12 Function wybierz typ pracy z nagraniami, PLAYBACK odtwarza na bierząco z dysku zdalnego rejestratora i ARCHIVE zgrywa materiał na dysk komputera z uruchomionym systemem CMS (domyślnie w C:\Program Files\CMS\Archive )) Selected Time Okreśł czas, który chcesz przejrzeć/zarchiwizować, START TIME początek, END TIME - koniec 11

13 DVR Player jeŝeli wykonana została archiwizacja lokalna na dysk, za pomocą tego przycisku moŝna uruchomić prostszą wersję przeglądarki archiwów. Wciśnij przycisk lub w zakładce FILE wybierz OPEN VIDEO FILE by odtworzyć pliki archiwalne ze wskazanego archiwum Przekształcanie plików *.DRV w format multimedialny *.AVI Postępuj jak w przypadku odtwarzania z pliku DRV, z tą róŝnicą jednak, Ŝe przed wyborem pliku, zaznacz opcję CONVERT TO AVI, a następnie wybierz plik. Domyślnym katalogiem, gdzie zapisywane będą pliki AVI to : C:\Program Files\CMS\Avi folder. 12

14 Pasek szybkości odtwarzania (0 najwolniej, 9 normalna prędkość i 20 najszybciej) Funkcja odtwarzania archiwów, jest równieŝ dostępna pod opcją rozwijaną pod prawym przyciskiem na liście urządzeń (Playback) 3.2 Konfiguracja OSD zdalna rejestratora Na liście urządzeń, w oknie opcji wywoływanym prawym przyciskiem, po uprzednim nakierowaniu na rejestrator kursor myszy, wybierz Configuration 13

15 Jeśli połączenie jest ustawione na prawach administratora, moŝliwa będzie konfiguracja opcji rejestratora zdalnie część opcji wymagających restartu rejestratora w związku z kluczową konfiguracją jest niedostępna, z uwagi na ich waŝność. 14

16 3.3 Wyszukiwanie nagrań Na liście urządzeń, w oknie opcji wywoływanym prawym przyciskiem, po uprzednim nakierowaniu na rejestrator kursor myszy, wybierz Search. PokaŜe się lista nagrań po czasie I według zdarzeń NOTE: Opcja działa dla urządzeń znajdujących się w tej samej sieci LAN 3.4 Zrzuty ekranowe Wybierz podgląd z którego chciałbyś wykonaćzrzut ekranowy do pliku *.JPG, *.BMP, *.GIF, *.TIF Wciśnij przycisk system wykona zrzut i pokaŝe menu parametrów jego zapisu. Domyślnym katalogiem zrzutów jest C:\ProgramFiles\CMS\Snapshot lub ręcznie wcześniej konfigurowany Drugą metodą wykonania zrzutu ekranowego jest prawe kliknięcia na podglądzie kamerowym I wybranie opcji Screenshot. 15

17 NOTA: Pamiętaj zaznaczyć przynajmniej jeden format zapisu pliku, wybierając więcej moŝesz zrobić ten sam zrzut w kilku formatach jednocześnie 3.5 Nagrywanie lokalne CMS Odtwarzając nagrania bezpośrednio z rejestratora, Na liście urządzeń, w oknie opcji wywoływanym prawym przyciskiem, po uprzednim nakierowaniu na rejestrator kursor myszy, wybierz Record, a następnie Start lub Stop Recording celem rozpoczęcia archiwizacji lokalnej. Domyślnym folderem nagrań jest C:\Program Files\CMS\Record. Kamera która jest rejestrowana wyświetloną ma w rogu kadru literę (R) 16

18 3.6 Zapis lokalny według harmonogramu Wciskając przycisk według harmonogramu. przedstawiony zostanie panel konfiguracji zapisu 17

19 Rozwijając zakreślone na zdjęciu okno, uzyskujesz dostęp do następujących funkcji <OFF>: zapis wyłaczony <Schedule with Event>: Zaspis ciągły, jak teŝ zdarzeń <Schedule Only>: Tylko zapis ciągły <Event Only>: Zapis tylko zdarzeń w wybranym przedziale czasowym Kolejne rozwijane menu pozwala zarządzać komórkami tabeli: 18

20 <Select Cell>: ręczne zaznaczanie komórek <Clear Cell>: ręćzne odznaczanie komórek <Select All Cell>: zaznacz wszytkie <Clear All Cell>:odznacz wszystkie 3.7 E-Map wirtualna mapa monitorowanego systemu Ten tryb pozwala na stworzenie wirtualnej mapy monitorowanego obiektu, stworzenia skrótów do kamer na podłoŝonym projekcie lub rysunku poglądowym systemu. Wcisnij by wejść w trym wirtualnej mapy 19
