1 Produkcja biowęgla technologia FLUID biowęgiel w środowisku FLUID S.A. ul. Spółdzielcza 9; Sędziszów telefon: fluid@fluid.pl www. fluid.pl 1/29

2 I. Informacje ogólne na temat FLUID SA Źródło: GeoHack - Sędziszów Źródło: FLUID S.A. 2/29

3 I. a) Historia zakładu 1991 rok FLUID Corporation sp. z o. o. z siedzibą w Krakowie, budowa instalacji fluidalnych w ciepłowniach miejskich do 2007 roku 1991,2005 rok FLUID Kooperacja sp. z o. o. z siedzibą w Sędziszowie zakup patentu, zakup nieruchomości, rozpoczęcie prac nad technologią FLUID 2009 rok UP w Warszawie zatwierdza wynalazek o numerze PL rok FLUID Spółka Akcyjna z siedzibą w Sędziszowie, kapitał zakładowy około 14,5 milionów złotych 2010 rok - produkcja przemysłowa biowegla marki FLUID 2011 rok wejście Spółki FLUID S.A. na giełdę NewConnect, kapitał zakładowy około 21,9 milionów złotych 2014 rok budowa Zakładu Odzysku Energii z biomas roślinnych; kapitał zakładowy około 31,9 milionów złotych 2016 rok - rozpoczęcie przemysłowej multiprodukcji ZOE w Sędziszowie Źródło: FLUID S.A 3/29

4 I. b) dc Historia zakładu Źródło: FLUID S.A 4/29

5 I. c) Nagrody i wyróżnienia Źródło: FLUID S.A. 5/29

6 I. d) Spopielanie biowęgla Źródło: FLUID S.A 6/29

7 I. e) Oferta FLUID SA Spółka oferuje produkcję: 1. Sprzedaż produktów Biowęgla marki FLUID Zielonej energii elektrycznej Odnawialnego ciepła/ chłodu Nawozów naturalnych o długim cyklu rozkładu 2. Budowę ZOE w systemie pod klucz 3. Sprzedaż licencji na konkretny Zakład 4. Sprzedaż licencji na określony obszar Źródło: FLUID S.A 7/29

8 II. Co to jest biowęgiel? Biowęgiel (biochar, biocarbon) jest ulepszoną wersją powszechnie znanego węgla drzewnego. Otrzymuje się go w procesie termicznego rozkładu biomasy różnego pochodzenia (rośliny, pozostałości organiczne). Parametry procesu otrzymywania biowęgla, takie jak: temperatura, dopływ tlenu oraz ciśnienie, decydują o właściwościach otrzymanych produktów karbonizatu oraz substancji pobocznych. Jednym ze sposobów otrzymywania jednocześnie biowęgla, biooleju i biogazu jest piroliza. Proces ten nazywany jest destylacją rozkładową, polegająca na termicznym rozkładzie substancji w bardzo wysokiej temperaturze ( C) bez dostępu powietrza i/lub przy podwyższonym ciśnieniu. Źródło: wikipedia.org 8/29

9 biowęgiel FLUID w środowisku 9/29

10 III. Technologia FLUID Technologia FLUID w odróżnieniu od klasycznego procesu pirolizy jest innowacyjną metodą termicznego uszlachetnienia każdego rodzaju biomasy roślinnej oraz pozostałości biomasowych w atmosferze beztlenowej, w temperaturach również poniżej 300 C, dzięki czemu wyprodukowane paliwo biowęgiel nie traci cech ekologicznych biomasy a jednocześnie posiada cechy wysokoenergetycznego, bezdymnego paliwa oraz wspaniałej osnowy dla produkcji nawozów naturalnych. Źródło: FLUID S.A. 10/29

11 III. a) biomasa do produkcji biowęgla marki FLUID Biomasa roślinna Pozostałości biomasowe Biomasy poprodukcyjne Mączka mięsno-kostna Obornik zwierzęcy Źródło: FLUID S.A. 11/29

12 III. b) biowęgiel marki FLUID to paliwo: Odnawialne W 90% wolne od zanieczyszczeń Zawartość pierwiastka węgla C powyżej 65% ZEROWY bilans emisji CO 2 O wysokiej wartości opałowej ponad 23MJ/kg Bezdymne O niskiej zawartości popiołu (poniżej 17%) Zagęszczone do postaci peletu Kod produktu dla biowęgla z biomasy roślinnej CN Kod produktu dla biowęgla z wysegregowanych biomasowych odpadów komunalnych, osadów komunalnych, biomasy zwierzęcej, wytłoków z warzyw i owoców oraz ich miksów CN Źródło: FLUID S.A. 12/29

13 III. d) zastosowania biowęgla FLUID Paliwo służące do spalania w ciepłowniach i elektrociepłowniach Paliwo do kotłów centralnego ogrzewania oraz domowych kominków Paliwo do grila Węgiel do shishy Biowęgiel jako uzdatniacz gleby Biowęgiel jako baza nawozu naturalnego Biowegiel jako dodatek do pasz zwierzęcych Biowęgiel jako dodatek do tynków izolacyjnych W niedalekiej przyszłości: paliwo do ogniw węglowych katalizator 13/29

14 IV. a. biowęgiel FLUID w rolnictwie Główne zalety: Zwiększenie organizmów biologicznych gleby Poprawa retencji składników odżywczych w glebie Poprawa pojemności retencji wody w glebie Wzrost ph gleb kwaśnych Wzrost części organicznych gleby Zastosowanie w różnych typach gleb Podwojenie produktywności Poprawa gleb zdegradowanych i zwietrzałych Źródło: FLUID S.A 14/29

15 IV.b. Biowęgiel FLUID w rolnictwie c.d. Główny Instytut Górnictwa - Katowice SGS Instytut Fresenius Berlin Pierwiastek W badanej próbce Dopuszczalna w nawozach organicznych Biowęgiel z obornika: 83,8% suchej masy (68,9% substancja organiczna) Ph 9.5 N 1,94% P 2 O 5 1,78% K 2 O 4,19% Cr (chrom) 27,8 100 Cd (kadm) 0,77 5 Ni (nikiel) 24,0 60 Pb (ołów) 4, Hg (rtęć) poniżej 0,01 2 Źródło: FLUID S.A 15/29

16 IV.c. Biowęgiel FLUID w rolnictwie c.d. 16/29

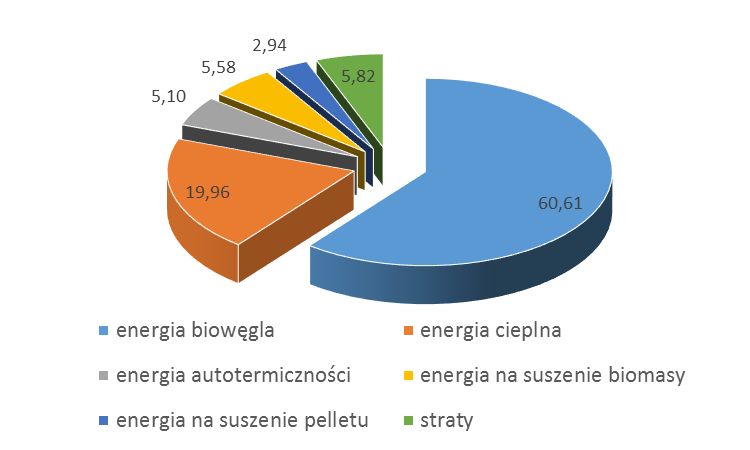

17 V. a) Biowęgiel FLUID w ciepłownictwie i energetyce Bilans energetyczny dla procesu uwęglania, sprawność energetyczna 94% Energia biowęgla Energia cieplna na sprzedaż Energia autotermiczności Energia na suszenie biomasy Energia na suszenie pelletu Straty [GJ/h] 24,17 7,96 2,03 2,22 1,17 2,32 [MW] 6,93 2,28 0,58 0,64 0,34 0,67 [%] 60,61 19,96 5,10 5,58 2,94 5,82 Źródło: FLUID S.A. 17/29

18 V. c) parametry technologiczne ZOE w Sędziszowie Praca instalacji 8000 godz./rok Produkcja biowęgla 2 tony/godz. Produkcja ciepła - 0,8 MW Produkcja chłodu - 0,25 MW Produkcja energii elektrycznej 0,388 MW Biomasa: zrębka drzew iglastych i miękkich liściastych Wilgotność: ok. 40% Wartość opałowa: ok. 9 MJ/kg Wartość opałowa biowęgla: 25MJ/kg Źródło: FLUID S.A. 18/29

19 VI. Inwestycja Zakład Produkcji Nawozu na bazie biowęgla a) Założenia technologiczne dla ZPN w Środzie Śląskiej Praca instalacji 8000 godz./rok Produkcja nawozu na bazie biowęgla 2,2 tony/godz. Produkcja ciepła - 1,4 MW Produkcja energii elektrycznej 0,388 MW Biomasa: zrębka drzew iglastych i miękkich liściastych Wilgotność: ok. 40% ; Wartość opałowa: ok. 9 MJ/kg obornik zwierzęcy, gnojowica Nawóz na bazie biowęgla: około 70% C; ponadto Na, K, N, S, Źródło: FLUID S.A. 19/29

20 VII a) Badania bezpieczeństwa biowegla FLUID I. BADANIE SAMOZAPŁONU BIOWEGLA: wykonane w GIG Kopalnia Doświadczalna BARBARA w Mikołowie; Laboratorium Wybuchowości Pyłów Przemysłowych (z 2015 roku) - Na podstawie przeprowadzonych badań skłonności do samozapalenia, zakwalifikowano badaną próbę do III grupy samozapalności - dla dwóch temperatur początkowych ( 10 0 C i 25 0 C) okres inkubacji wynosi 100 i 77 dni. - aby zaistniało samo zagrzanie musi być spełnionych szereg warunków, główny to odpowiednia masa biowęgla ( np. składowanie biowęgla w postaci zwałów). - pakowanie biowęgla do opakowań powoduje, że warunek ten nie jest spełniony. Konkluzja z badania.. powstanie samozapłonu brykietu z biowęgla marki FLUID jest praktycznie niemożliwe. II. BADANIE WYBUCHOWOŚCI BIOWĘGLA - GIG KATOWICE - KOPALNIA DOŚWIADCZALNA BARBARA ZAKŁAD ZWALCZANIA ZAGROŻEŃ PYŁOWYCH KD 2.3 ; NR LWPP 1067/ Oznaczenie wskaźnika wybuchowości K st max wskazuje, że pył zaliczono do klasy zagrożenia St1. - Badany pył z biowegla jest pyłem trudno zapalnym. III. Atest PZH w Warszawie Zakład Toksykologii i Oceny Ryzyka narodowego Instytutu Zdrowia Publicznego - bezpieczny dla ludzi i środowiska. Źródło: FLUID S.A. 20/29

21 VII b.) certyfikaty biowęgla marki FLUID Źródło: FLUID S.A. 21/29

22 VIII. elektrownia 6 MWelektr. w Azji produkcja energii elektrycznej o mocy - 6 MW elektrycznych produkcji chłodu o mocy - 19 MW zużycie biomasy roślinnej ton/rok ( 17,5 tony/h) Źródło: FLUID S.A. 22/29

23 IX. Prace Rozwojowe prowadzone w firmie FLUID SA -Prace projektowo badawcze i wdrożeniowe silnika Stirlinga -Prace badawcze zastosowania biowęgla do uzdatniania gleby -Prace badawcze zastosowania biowegla do produkcji naturalnego nawozu z użyciem dolomitu potasowo - magnezowego -Prace badawcze zastosowania biowegla do produkcji naturalnego nawozu z wykorzystaniem gnojowicy -Prace badawcze zastosowania biowegla jako dodatku do tynku zewnętrznego i wewnętrznego w budowlach użytku publicznego Źródło: FLUID S.A. 23/29

24 X.1 Odniesienie do europejskiego certyfikatu biowegla Źródło: FLUID S.A 24/29

25 X.2 Odniesienie do europejskiego certyfikatu biowegla Źródło: FLUID S.A 25/29

26 X.3 Odniesienie do europejskiego certyfikatu biowegla Źródło: FLUID S.A 26/29

27 X.4 Odniesienie do europejskiego certyfikatu biowegla Źródło: FLUID S.A 27/29

28 XI. Podsumowanie i wnioski Innowacyjność oraz konkurencyjność technologii względem innych tego typu: Dowolne sterowanie parametrami produktu końcowego Praca instalacji w systemie ciągłym 24 godziny na dobę Autotermiczność procesu Szybkość produkcji biowęgla Możliwość uwęglania wszelkiego rodzaju biomasy Neutralność pod względem emisji CO 2 Praca instalacji w procesie automatycznym Temperatura uwęglania w szerokich granicach od C do 650 C Wykorzystanie popiołu powstającego podczas spopielania biowęgla Brak jakichkolwiek odpadów w trakcie procesu Bezdymność paliwa Duża porowatość Możliwość produkcji biowęgla o żądanych parametrach Szybki okres zwrotu inwestycji Źródło: FLUID S.A 28/31

29 Badania uwęglania odpadu komunalnego kod Wyciąg z badania Politechniki Częstochowskiej mieszanina z biomasą drzewną wyciąg z badania ICHPW w Zabrzu biowęgiel kod produktu CN /31

30 Badania uwęglania osadu komunalnego zmieszanego ze słomą Wyciąg z badania Politechniki Częstochowskiej mieszanina z biomasą drzewną wyciąg z badania ICHPW w Zabrzu biowęgiel kod produktu CN /31

31 Dziękuję za uwagę! FLUID S.A. ul. Spółdzielcza 9; Sędziszów telefon: www. fluid.pl mgr inż.. Jan Gładki 31/31
