1 Leica Geosystems Systemy sterowania maszyn

2 Leica Geosystems intelligent CONstruction Twój najlepszy wybór Pełne zrozumienie placu budowy zainspirowało nas do opracowania serii Leica icon. Leica icon to coś więcej niż nowa linia produktów lub pakiet oprogramowania; icon to platforma rozwiązań, która zwiększy wydajność i dochodowość Twojej firmy przez usprawnienie realizacji codziennych zadań na placu budowy. 2

3 icon to szyte na miarę oprogramowanie i sprzęt do pozycjonowania oraz pomiarów na placu budowy. Inteligentne i łatwe w użyciu, dostosowywane do potrzeb Użytkownika rozwiązania zwiększą wydajność i zyskowność Twojej firmy przez udoskonalenie procesu realizacji projektów. iconstruct Szyte na miarę oprogramowanie i sprzęt do pozycjonowania oraz pomiarów na placu budowy. Dostosowane do potrzeb Klienta Łatwe w obsłudze Modułowe Wielozadaniowe icontrol Systemy Sterowania Maszyn umożliwiają ciągłą komunikację między personelem pracującym w terenie i urządzeniami z serii icon. Odpowiedni do realizacji małych i dużych projektów Niezawodna komunikacja między urządzeniami Usprawniony obieg i przetwarzanie danych i n telli gen t COns t r u c t ion iconsult Szeroka sieć wsparcia technicznego pomaga maksymalnie wykorzystać icon na placu budowy. Światowy zasięg Indywidualne wsparcie techniczne Profesjonalna pomoc iconnect Łączność między pracownikami w biurze i operatorami maszyn w terenie. Szybkie, łatwe i bezpieczne bezprzewodowe przesyłanie danych. Natychmiastowe wskazówki i kontrola Aktualizowane modele gwarantują dokładność pracy Wysoka wydajność pracy Żadnych opóźnień 3

4 iconstruct Bezproblemowa obsługa urządzeń przez jeden interfejs użytkownika Zainwestuj w rozwiązania potrzebne już dziś i zachowaj pełną możliwość rozbudowania ich w zależności od przyszłych potrzeb. CL 4

5 Leica icon gps 60 Wszechstronny odbiornik do pozycjonowania na budowie. Oprogramowanie terenowe Leica icon Site Główny interfejs przeznaczony do obsługi wszystkich urządzeń iconstruct zapewniający niespotykaną łatwość użytkowania i pełną funkcjonalność. icon robot 60 Zaawansowany tachimetr zmotoryzowany z zainstalowanym oprogramowaniem icon. Leica icon CC65/66 Wytrzymały tablet z rozbudowanymi funkcjami i możliwościami komunikacji. Leica icon CC55 Lekki, poręczny kontroler do łatwej i wydajnej pracy w terenie. Leica icon robot 50 Jednoosobowa obsługa skraca czas realizacji zadań takich jak tyczenie i inwentaryzacja. Odbiornik GNSS Leica icon gps 80 na maszynę Wszechstronny, wydajny odbiornik GNSS do sterowania maszynami oraz aplikacji mobilnych. Oprogramowanie biurowe Leica icon Office Przygotowanie i weryfikacja danych na potrzeby prostych i złożonych projektów. 5

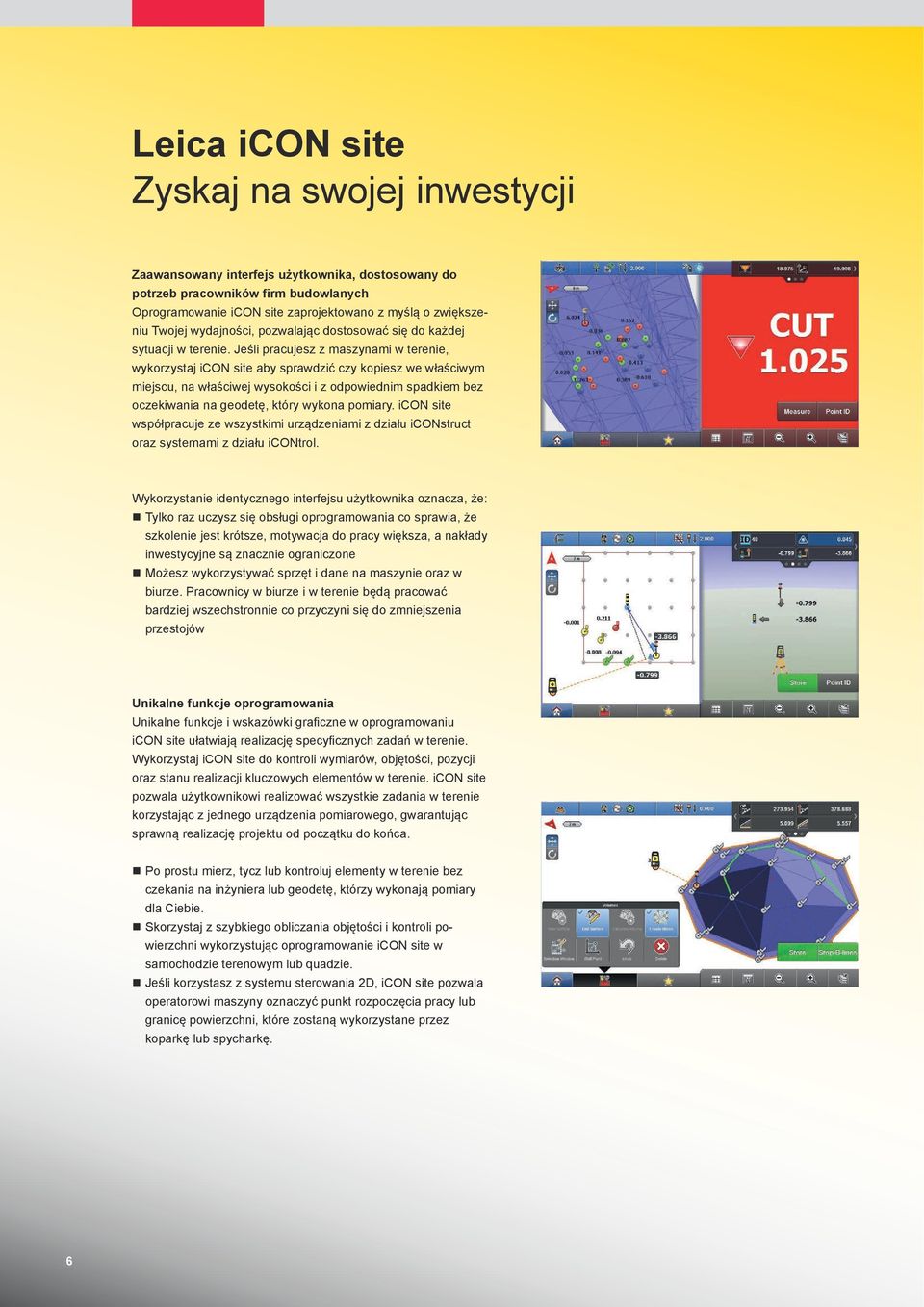

6 Leica icon site Zyskaj na swojej inwestycji Zaawansowany interfejs użytkownika, dostosowany do potrzeb pracowników firm budowlanych Oprogramowanie icon site zaprojektowano z myślą o zwiększeniu Twojej wydajności, pozwalając dostosować się do każdej sytuacji w terenie. Jeśli pracujesz z maszynami w terenie, wykorzystaj icon site aby sprawdzić czy kopiesz we właściwym miejscu, na właściwej wysokości i z odpowiednim spadkiem bez oczekiwania na geodetę, który wykona pomiary. icon site współpracuje ze wszystkimi urządzeniami z działu iconstruct oraz systemami z działu icontrol. Wykorzystanie identycznego interfejsu użytkownika oznacza, że: Tylko raz uczysz się obsługi oprogramowania co sprawia, że szkolenie jest krótsze, motywacja do pracy większa, a nakłady inwestycyjne są znacznie ograniczone Możesz wykorzystywać sprzęt i dane na maszynie oraz w biurze. Pracownicy w biurze i w terenie będą pracować bardziej wszechstronnie co przyczyni się do zmniejszenia przestojów Unikalne funkcje oprogramowania Unikalne funkcje i wskazówki graficzne w oprogramowaniu icon site ułatwiają realizację specyficznych zadań w terenie. Wykorzystaj icon site do kontroli wymiarów, objętości, pozycji oraz stanu realizacji kluczowych elementów w terenie. icon site pozwala użytkownikowi realizować wszystkie zadania w terenie korzystając z jednego urządzenia pomiarowego, gwarantując sprawną realizację projektu od początku do końca. Po prostu mierz, tycz lub kontroluj elementy w terenie bez czekania na inżyniera lub geodetę, którzy wykonają pomiary dla Ciebie. Skorzystaj z szybkiego obliczania objętości i kontroli powierzchni wykorzystując oprogramowanie icon site w samochodzie terenowym lub quadzie. Jeśli korzystasz z systemu sterowania 2D, icon site pozwala operatorowi maszyny oznaczyć punkt rozpoczęcia pracy lub granicę powierzchni, które zostaną wykorzystane przez koparkę lub spycharkę. 6

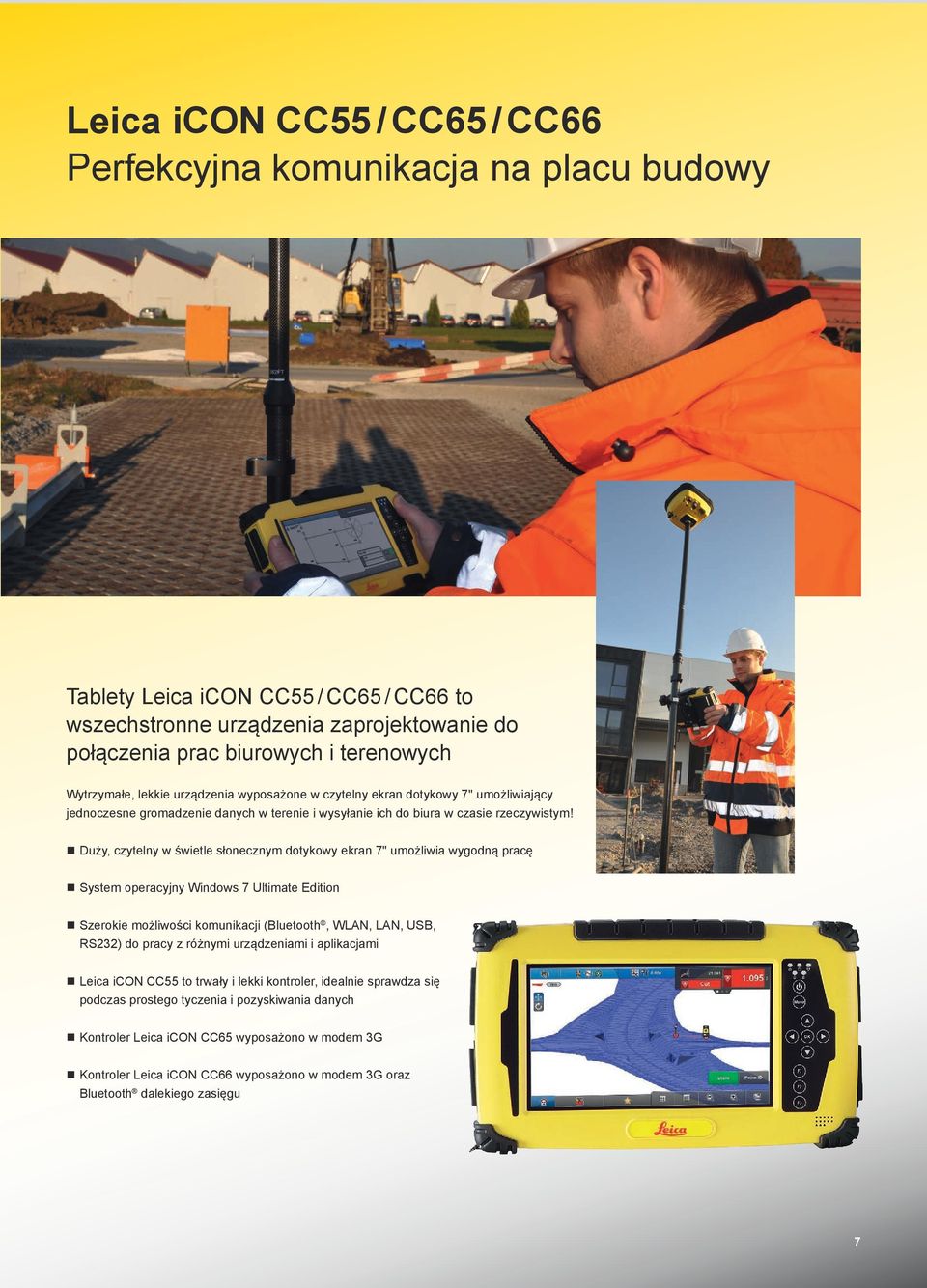

7 Leica icon CC55 / CC65 / CC66 Perfekcyjna komunikacja na placu budowy Tablety Leica icon CC55 / CC65 / CC66 to wszechstronne urządzenia zaprojektowanie do połączenia prac biurowych i terenowych Wytrzymałe, lekkie urządzenia wyposażone w czytelny ekran dotykowy 7" umożliwiający jednoczesne gromadzenie danych w terenie i wysyłanie ich do biura w czasie rzeczywistym! Duży, czytelny w świetle słonecznym dotykowy ekran 7" umożliwia wygodną pracę System operacyjny Windows 7 Ultimate Edition Szerokie możliwości komunikacji (Bluetooth, WLAN, LAN, USB, RS232) do pracy z różnymi urządzeniami i aplikacjami Leica icon CC55 to trwały i lekki kontroler, idealnie sprawdza się podczas prostego tyczenia i pozyskiwania danych Kontroler Leica icon CC65 wyposażono w modem 3G Kontroler Leica icon CC66 wyposażono w modem 3G oraz Bluetooth dalekiego zasięgu 7

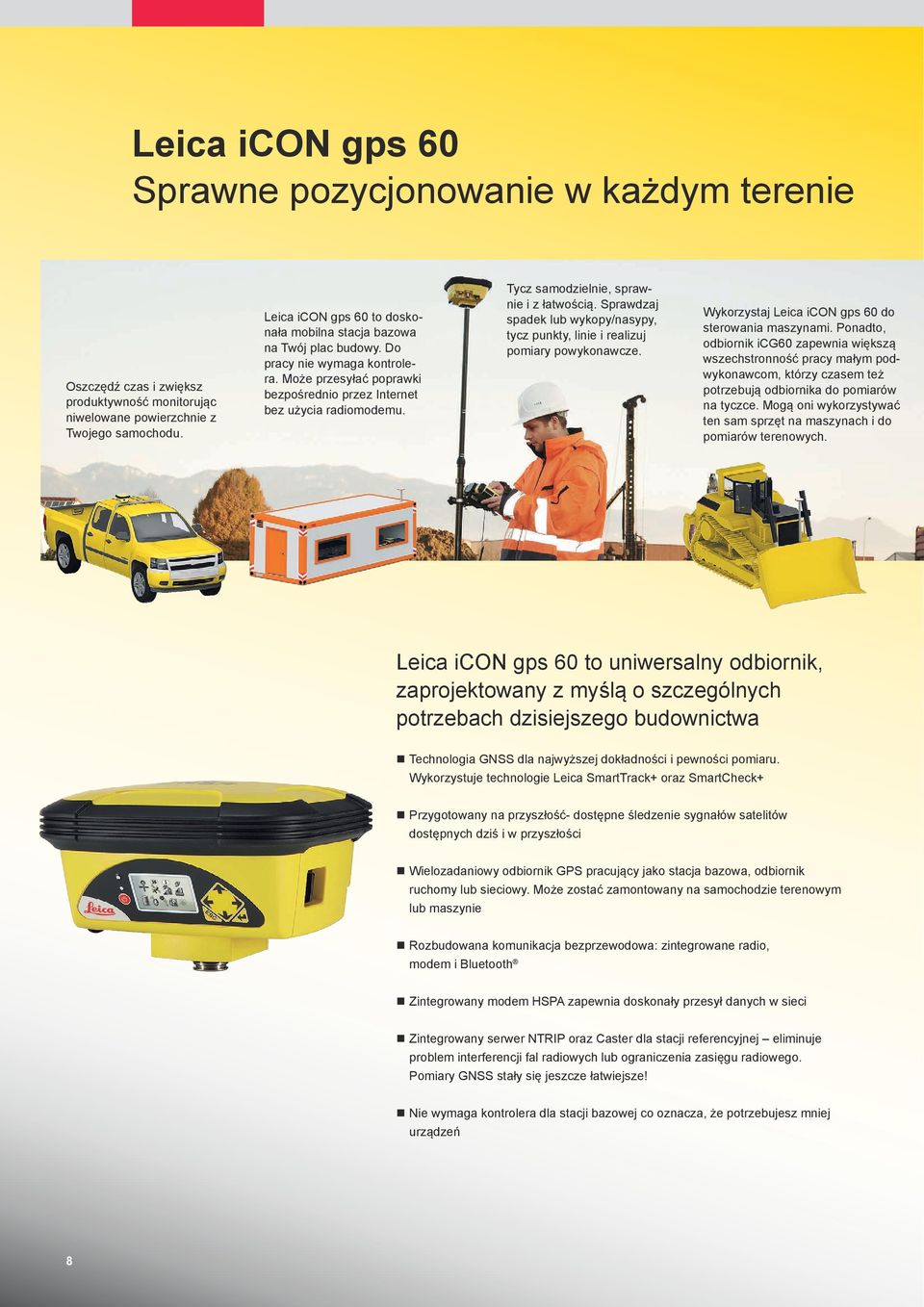

8 Leica icon gps 60 Sprawne pozycjonowanie w każdym terenie Oszczędź czas i zwiększ produktywność monitorując niwelowane powierzchnie z Twojego samochodu. Leica icon gps 60 to doskonała mobilna stacja bazowa na Twój plac budowy. Do pracy nie wymaga kontrolera. Może przesyłać poprawki bezpośrednio przez Internet bez użycia radiomodemu. Tycz samodzielnie, sprawnie i z łatwością. Sprawdzaj spadek lub wykopy/nasypy, tycz punkty, linie i realizuj pomiary powykonawcze. Wykorzystaj Leica icon gps 60 do sterowania maszynami. Ponadto, odbiornik icg60 zapewnia większą wszechstronność pracy małym podwykonawcom, którzy czasem też potrzebują odbiornika do pomiarów na tyczce. Mogą oni wykorzystywać ten sam sprzęt na maszynach i do pomiarów terenowych. Leica icon gps 60 to uniwersalny odbiornik, zaprojektowany z myślą o szczególnych potrzebach dzisiejszego budownictwa Technologia GNSS dla najwyższej dokładności i pewności pomiaru. Wykorzystuje technologie Leica SmartTrack+ oraz SmartCheck+ Przygotowany na przyszłość- dostępne śledzenie sygnałów satelitów dostępnych dziś i w przyszłości Wielozadaniowy odbiornik GPS pracujący jako stacja bazowa, odbiornik ruchomy lub sieciowy. Może zostać zamontowany na samochodzie terenowym lub maszynie Rozbudowana komunikacja bezprzewodowa: zintegrowane radio, modem i Bluetooth Zintegrowany modem HSPA zapewnia doskonały przesył danych w sieci Zintegrowany serwer NTRIP oraz Caster dla stacji referencyjnej eliminuje problem interferencji fal radiowych lub ograniczenia zasięgu radiowego. Pomiary GNSS stały się jeszcze łatwiejsze! Nie wymaga kontrolera dla stacji bazowej co oznacza, że potrzebujesz mniej urządzeń 8

9 Leica icon robot 50 Zmotoryzowany tachimetr jednoosobowy Oszczędź czas i zwiększ wydajność swojej pracy samodzielnie wykonując tyczenie i pomiary powykonawcze. Pracując z Leica icon robot 50 nie będziesz potrzebować operatora przy instrumencie. Sterowanie tachimetrem zmotoryzowanym odbywa się przez przenośny kontroler wygodnie montowany na tyczce z lustrem, którą ustawiasz na mierzonym punkcie. Leica icon robot 50 zaprojektowano do ułatwienia pracy w budownictwie, po prostu spoziomuj instrument i zacznij pracować! Korzystając z oprogramowania iconstruct możesz używać tachimetru do różnorodnych prac związanych z pomiarami i pozycjonowaniem zadań na budowie. Najwyższa dokładność pomiarów bezreflektorowych w swojej klasie Klawiatura z jednym przyciskiem do łatwej obsługi instrumentu Opatentowana funkcja PowerSearch do wyszukiwania lustra w terenie Wysoka dokładność śledzenia lustra Przesyłanie danych: WLAN (zasięg 150m) lub Bluetooth dużego zasięgu (350m) rozbuduj możliwości komunikacji wymieniając uchwyt komunikacyjny instrumentu Elektroniczne diody tyczenia (EGL) ułatwiają celowanie na swoją tyczkę z lustrem Łatwe przejście ze sterowania maszyn na pomiary terenowe tyczką Wiele aplikacji do wykorzystaniaw ramach oprogramowania iconstruct Współpracuje ze wszystkimi urządzeniami z serii Leica icon 9

10 icontrol Systemy sterowania maszyn dostosowane do potrzeb użytkownika icontrol ułatwia pracę w kooperacji z innymi produktami platformy icon. icontrol komunikuje się z urządzeniami iconstruct oraz oprogramowaniem icon office upraszczając obieg informacji i zwiększając wydajność pracy w terenie. Usprawnij swoją pracę i obieg danych w terenie dzięki icontrol najnowszemu rozwiązaniu do sterowania maszyn. Poszerz swoje możliwości dzięki iconnect usłudze oferującej zdalne wsparcie techniczne, łatwy transfer danych i zarządzanie flotą maszyn. Cokolwiek potrzebujesz, Leica icon posiada rozwiązanie, które usprawni Twoją pracę w terenie. 10

11 icontrol PowerSnap Stacja dokująca ustawienia w mgnieniu oka Leica icon excavate ixe2 Rozwiązania 2D na koparki Wszystkie funkcje 2D są widoczne na kolorowym ekranie. Przejrzysty i intuicyjny interfejs zapewnia łatwość obsługi. Leica icon grade igx2 Rozwiązania 2D na równiarki i spycharki Łatwy monitoring pozycji lemiesza. Przyciski funkcyjne zapewniają komfortową obsługę. Leica icon excavate ixe3 Rozwiązania 3D na koparki Wizualne wskazówki do pozycjonowania łyżki patrz na model budowy tak, jak Ci wygodnie. Przyciski menu umożliwiają operatorowi łatwy dostęp do funkcji. Uchwyt PowerSnap Unikalna opatentowana funkcja zaczep odczep. Bez przewodów. Łatwa rozbudowa z systemu 2D na 3D. Inteligentny zapis danych kalibracyjnych maszyny. Leica icon grade igx3 Rozwiązania 3D na równiarki i spycharki W pełni dostosowywane do potrzeb operatora widoki 3D maszyny na projekcie budowy. Wszystkie informacje są prezentowane na ekranie. icp41 & icp42 Rozwiązania 3D Łączy system 2D z systemem 3D w jednym panelu. Przełączaj między 2D i 3D naciskając jeden przycisk. Informacje są prezentowane na dużym 7" graficznym kolorowym ekranie dotykowym. 11

12 Systemy na koparki Systemy 1D, 2D oraz 3D na koparki Szybki zwrot z inwestycji 12

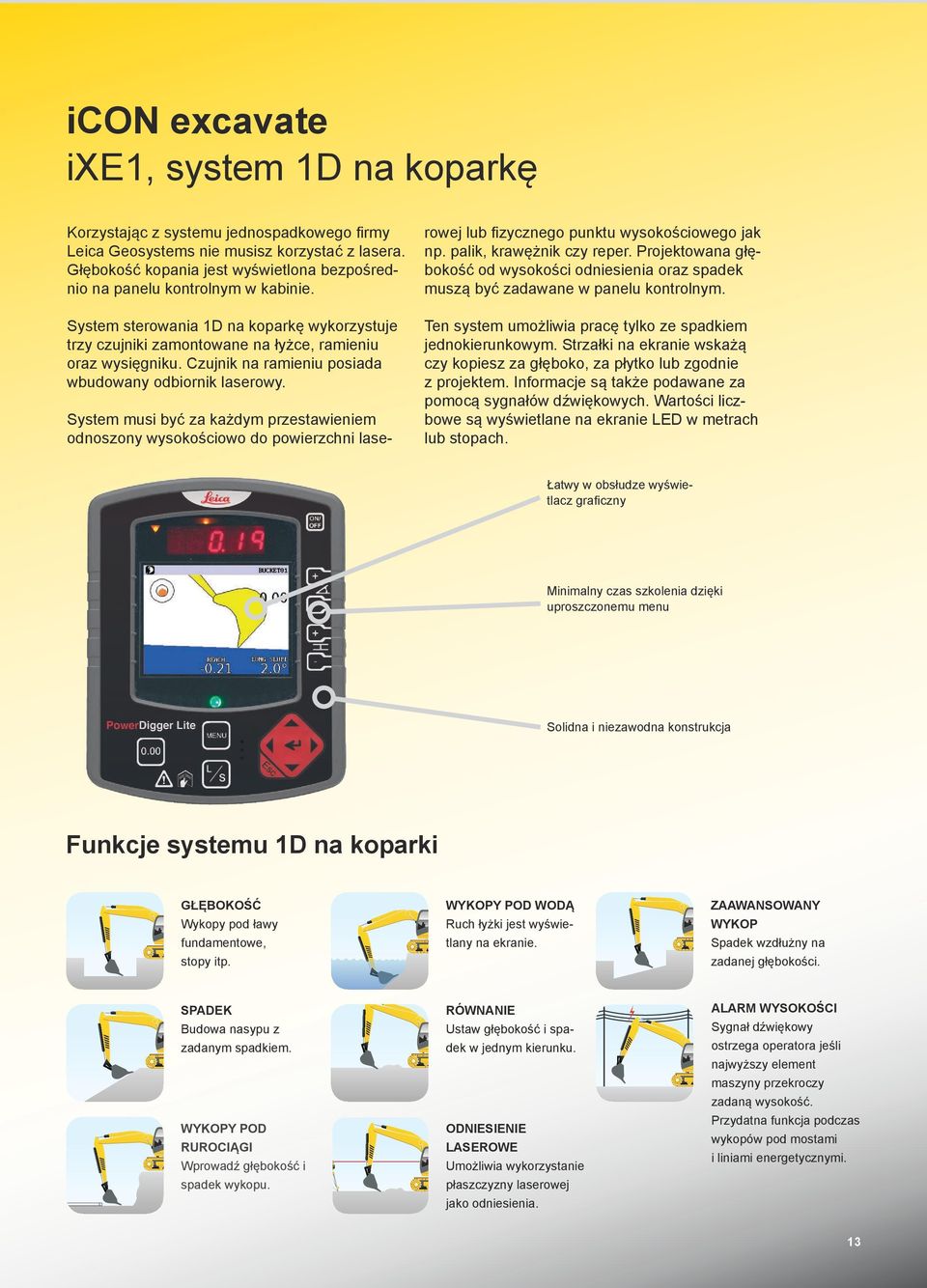

13 icon excavate ixe1, system 1D na koparkę Korzystając z systemu jednospadkowego firmy Leica Geosystems nie musisz korzystać z lasera. Głębokość kopania jest wyświetlona bezpośrednio na panelu kontrolnym w kabinie. System sterowania 1D na koparkę wykorzystuje trzy czujniki zamontowane na łyżce, ramieniu oraz wysięgniku. Czujnik na ramieniu posiada wbudowany odbiornik laserowy. System musi być za każdym przestawieniem odnoszony wysokościowo do powierzchni laserowej lub fizycznego punktu wysokościowego jak np. palik, krawężnik czy reper. Projektowana głębokość od wysokości odniesienia oraz spadek muszą być zadawane w panelu kontrolnym. Ten system umożliwia pracę tylko ze spadkiem jednokierunkowym. Strzałki na ekranie wskażą czy kopiesz za głęboko, za płytko lub zgodnie z projektem. Informacje są także podawane za pomocą sygnałów dźwiękowych. Wartości liczbowe są wyświetlane na ekranie LED w metrach lub stopach. Łatwy w obsłudze wyświetlacz graficzny Minimalny czas szkolenia dzięki uproszczonemu menu Solidna i niezawodna konstrukcja Funkcje systemu 1D na koparki GŁĘBOKOŚĆ Wykopy pod ławy fundamentowe, stopy itp. WYKOPY POD WODĄ Ruch łyżki jest wyświetlany na ekranie. ZAAWANSOWANY WYKOP Spadek wzdłużny na zadanej głębokości. SPADEK Budowa nasypu z zadanym spadkiem. WYKOPY POD RUROCIĄGI Wprowadź głębokość i spadek wykopu. RÓWNANIE Ustaw głębokość i spadek w jednym kierunku. ODNIESIENIE LASEROWE Umożliwia wykorzystanie płaszczyzny laserowej jako odniesienia. ALARM WYSOKOŚCI Sygnał dźwiękowy ostrzega operatora jeśli najwyższy element maszyny przekroczy zadaną wysokość. Przydatna funkcja podczas wykopów pod mostami i liniami energetycznymi. 13

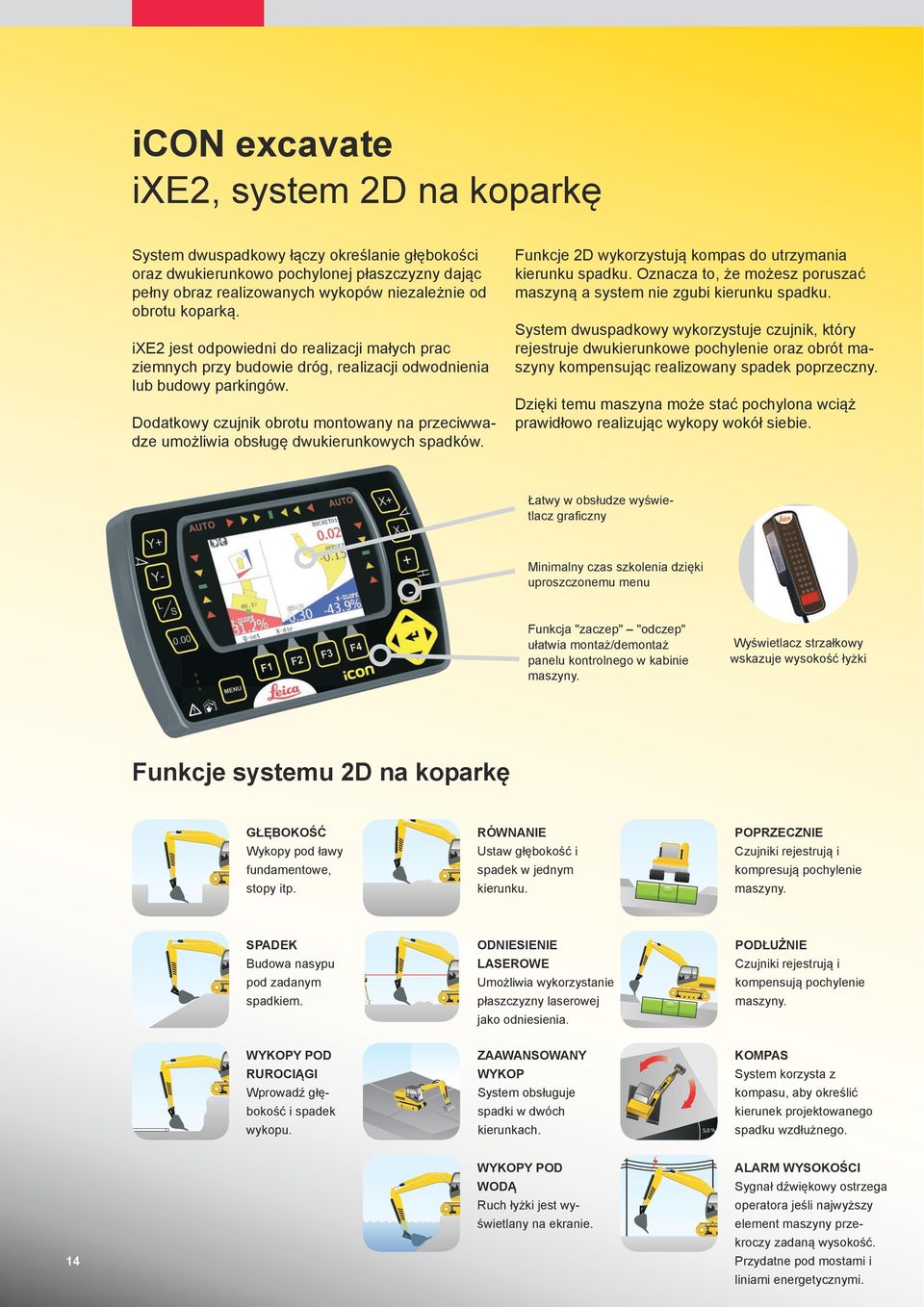

14 icon excavate ixe2, system 2D na koparkę System dwuspadkowy łączy określanie głębokości oraz dwukierunkowo pochylonej płaszczyzny dając pełny obraz realizowanych wykopów niezależnie od obrotu koparką. ixe2 jest odpowiedni do realizacji małych prac ziemnych przy budowie dróg, realizacji odwodnienia lub budowy parkingów. Dodatkowy czujnik obrotu montowany na przeciwwadze umożliwia obsługę dwukierunkowych spadków. Funkcje 2D wykorzystują kompas do utrzymania kierunku spadku. Oznacza to, że możesz poruszać maszyną a system nie zgubi kierunku spadku. System dwuspadkowy wykorzystuje czujnik, który rejestruje dwukierunkowe pochylenie oraz obrót maszyny kompensując realizowany spadek poprzeczny. Dzięki temu maszyna może stać pochylona wciąż prawidłowo realizując wykopy wokół siebie. Łatwy w obsłudze wyświetlacz graficzny Minimalny czas szkolenia dzięki uproszczonemu menu Funkcja "zaczep" "odczep" ułatwia montaż/demontaż panelu kontrolnego w kabinie maszyny. Wyświetlacz strzałkowy wskazuje wysokość łyżki Funkcje systemu 2D na koparkę GŁĘBOKOŚĆ Wykopy pod ławy fundamentowe, stopy itp. RÓWNANIE Ustaw głębokość i spadek w jednym kierunku. POPRZECZNIE Czujniki rejestrują i kompresują pochylenie maszyny. SPADEK Budowa nasypu pod zadanym spadkiem. ODNIESIENIE LASEROWE Umożliwia wykorzystanie płaszczyzny laserowej jako odniesienia. PODŁUŻNIE Czujniki rejestrują i kompensują pochylenie maszyny. WYKOPY POD RUROCIĄGI Wprowadź głębokość i spadek wykopu. ZAAWANSOWANY WYKOP System obsługuje spadki w dwóch kierunkach. KOMPAS System korzysta z kompasu, aby określić kierunek projektowanego spadku wzdłużnego. 14 WYKOPY POD WODĄ Ruch łyżki jest wyświetlany na ekranie. ALARM WYSOKOŚCI Sygnał dźwiękowy ostrzega operatora jeśli najwyższy element maszyny przekroczy zadaną wysokość. Przydatne pod mostami i liniami energetycznymi.

15 icon excavate ixe3, system 3D na koparkę Korzystając z systemu 3D będziesz pracować z precyzyjnym odbiornikiem GPS otrzymując możliwość monitorowania pozycji łyżki względem cyfrowego modelu 3D. Połącz się zdalnie z komputerem maszyny przez wbudowany modem GSM aby zapewnić szybkie wsparcie oraz przesyłać pliki danych. System ixe3 umożliwia zapis do pliku punktów z terenu lub wytyczanie punktów w terenie z podobnej bazy plikowej. System 3D to ostatni krok do pełnego sterowania maszyną. Szybkość realizacji prac wzrośnie o około 30% ułatwiając osiągnięcie szybkiego zwrotu z zainwestowanego kapitału. ixe3 jest odpowiedni do realizacji projektów wymagających licznego tyczenia, np. duże projekty drogowe i infrastrukturalne lub obiekty przemysłowe. Wyraźny ekran, czytelny w pełnym słońcu Zdalny dostęp do komputera maszyny Podświetlenie LED przycisków Bezprzewodowy uchwyt ułatwia montaż/demontaż panelu kontrolnego w kabinie maszyny Aplikacja icon telematics zawiera szybką i łatwą w obsłudze funkcję przesyłania danych z biura do maszyn w terenie, funkcję zdalnego wsparcia technicznego dla operatorów oraz podstawowe funkcje do zarządzania flotą maszyn. FUNKCJE GPS/3D 3D/GPS System 3D umożliwia zarówno realizację dwuspadkowych płaszczyzn w trybie 2D, jak i skomplikowanych modeli trybie 3D. 2D lub 3D Przełączaj między ekranami 2D i 3D naciskając jeden przycisk! Oprogramowanie icon 3D Uzupełnij swój system o icon 3D, oprogramowanie umożliwiające tworzenie modeli terenu bezpośrednio na ekranie. Funkcja, która daje Ci ogromną swobodę w terenie. GPS/3D na Twojej maszynie Komputer maszyny określa jej pozycję na podstawie danych z odbiornika GPS oraz pozycję łyżki za pomocą systemu czujników. Otrzymane wartości są po- równywane z cyfrowym modelem terenu. Zobaczysz ruch łyżki na cyfrowym projekcie ze wskazaniem systemu jak głęboko kopać. 15

16 Systemy na spycharki Kompletne rozwiązania 2D i 3D do realizacji wszystkich dużych prac ziemnych Zmaksymalizuj obłożenie maszyny i zwrot z inwestycji 16

17 icon grade igd2, system 2D na spycharkę Automatyczna kontrola lemiesza Łatwy w obsłudze wyświetlacz graficzny Minimalny czas szkolenia dzięki uproszczonemu menu Uchwyt PowerSnap ułatwia demontaż panelu kontrolnego w kabinie maszyny Funkcja automatycznego pochylenia Funkcja automatycznego pochylenia umożliwia stałą kontrolę nad lemieszem spycharki. Czujnik pochylenia lemiesza Czujnik pochylenia MSS130x jest montowany na lemieszu celem kontroli spadku poprzecznego lemiesza. Funkcja automatycznej wysokości Odbiorniki laserowe wykrywają wiązkę lasera w zakresie 360 stopni. MLS800 wyposażono w przesuwany poziom zero do regulacji wysokości z panelu kontrolnego. 17

18 icon grade igd3, system 3D na spycharkę Wydajne równanie na podstawie modelu 3D Definiowane przez użytkownika widoki sytuacyjny 2D lub 3D Wyraźny ekran, czytelny w pełnym słońcu Zintegrowane gniazdo na kartę SIM, umożliwia łączność z usługą iconnect Uniwersalne formaty danych Oprogramowanie icon 3D do sterowania maszyn obsługuje standardowe formaty, takie jak.dxf oraz LandXML eliminując potrzebę konwersji plików w biurze. System 3D na spycharkę igd3 otwiera nowy wymiar w realizacji robót ziemnych i równaniu ostatnich warstw materiału. Pozwala w kabinie kontrolować powierzchnie oraz krawędzie projektowe. Już nie jesteś zależny od palików i linek tyczonych przez geodetów. Pracuj niezależnie i dokładnie, na dowolnym obszarze realizacji projektu. Pokieruje Cię system GNSS lub icon robot unikalny tachimetr zmotoryzowany. Odbiornik GNSS icg82 18 Odbiornik Leica icon gps 80 to kompaktowy i wytrzymały odbiornik GNSS zaprojektowany do wielu prac związanych ze sterowaniem maszynami. Odbiornik zwiększa dokładność pozycjonowania wszystkich maszyn, takich jak równiarki, koparki, ładowarki, palownice, wiertnice i rozściełacze.

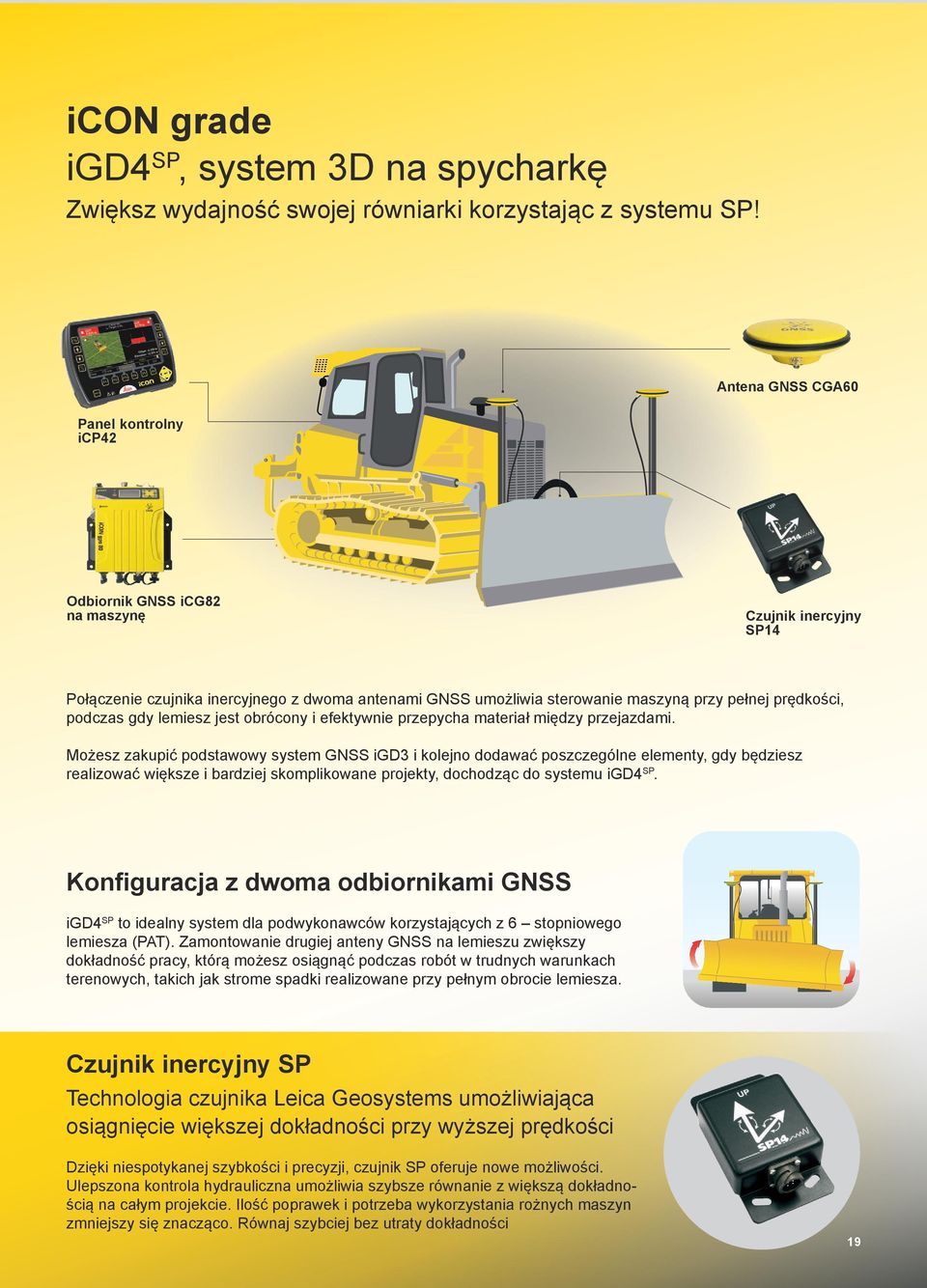

19 icon grade igd4 SP, system 3D na spycharkę Zwiększ wydajność swojej równiarki korzystając z systemu SP! Panel kontrolny icp42 Antena GNSS CGA60 Odbiornik GNSS icg82 na maszynę Czujnik inercyjny SP14 Połączenie czujnika inercyjnego z dwoma antenami GNSS umożliwia sterowanie maszyną przy pełnej prędkości, podczas gdy lemiesz jest obrócony i efektywnie przepycha materiał między przejazdami. Możesz zakupić podstawowy system GNSS igd3 i kolejno dodawać poszczególne elementy, gdy będziesz realizować większe i bardziej skomplikowane projekty, dochodząc do systemu igd4 SP. Konfiguracja z dwoma odbiornikami GNSS igd4 SP to idealny system dla podwykonawców korzystających z 6 stopniowego lemiesza (PAT). Zamontowanie drugiej anteny GNSS na lemieszu zwiększy dokładność pracy, którą możesz osiągnąć podczas robót w trudnych warunkach terenowych, takich jak strome spadki realizowane przy pełnym obrocie lemiesza. Czujnik inercyjny SP Technologia czujnika Leica Geosystems umożliwiająca osiągnięcie większej dokładności przy wyższej prędkości Dzięki niespotykanej szybkości i precyzji, czujnik SP oferuje nowe możliwości. Ulepszona kontrola hydrauliczna umożliwia szybsze równanie z większą dokładnością na całym projekcie. Ilość poprawek i potrzeba wykorzystania rożnych maszyn zmniejszy się znacząco. Równaj szybciej bez utraty dokładności 19

20 Systemy na równiarki Automatyczna kontrola spadku i wysokości za pomocą systemów 2D i 3D Zwiększ dokładność pracy i zmniejsz koszty materiałowe 20

21 icon grade igg2, system 2D na równiarkę Automatyczna kontrola lemiesza Systemy Leica icon na równiarki oferują nowe możliwości przygotowania terenu pod realizacje projektów budowlanych. System reguluje wysokość i spadek poprzeczny za pomocą solidnych i nowoczesnych czujników. Pozwala zwiększyć szybkość pracy i zmniejszyć koszty materiałowe. igg2 jest łatwy do rozbudowy. Rozpocznij pracę z systemem kontrolującym wysokość za pomocą odbiornika laserowego lub czujnika ultradźwiękowego i rozbuduj swój system gdy będziesz tego potrzebować. Możesz przejść z rozwiązań 2D działających w oparciu o wiązkę lasera na całościowe rozwiązania 3D wykorzystujące zmotoryzowany tachimetr. Dodaj do swojego systemu panel kontrolny icp42 oraz tachimetr icon. Łatwy w obsłudze ekran graficzny identyczny panel wykorzystasz na swojej spycharce i równiarce, co zapewni Ci elastyczność podczas realizacji zlecenia. Minimalny czas szkolenia dzięki uproszczonemu menu Dzięki bezprzewodowemu uchwytowi łatwo zamontujesz i zdemontujesz panel w kabinie Multi-switch Dwa przełączniki są zamontowane na drążkach sterujących ruchem lemiesza w górę i w dół. Nigdy nie utracisz kontroli. Czujnik pochylenia lemiesza Czujnik pochylenia MSS1300 jest montowany na lemieszu celem kontroli spadku poprzecznego lemiesza. Czujnik pochylenia maszyny Kompensacja pochylenia umożliwia precyzyjną kontrolę spadku i wysokości bez względu uwarunkowania terenowe. Czujnik obrotu Czujnik obrotu jest wyposażony w potencjometr, który umożliwia określenie kąta obrotu lemiesza. 21

22 icon grade igg3, system 3D na równiarkę Z opcjonalną funkcją automatycznego dociągania (side shift) Wyraźny ekran, czytelny w pełnym słońcu Podświetlenie LED przycisków Bezprzewodowy uchwyt jest łatwy w montażu i demontażu w kabinie. Zdalny dostęp do komputera maszyny icon Telematics umożliwia szybki i łatwy transfer danych z biura w teren i na maszyny budowlane, ponadto posiada funkcje do zdalnego wsparcia operatorów i zarządzania flotą maszyn. 22

23 Spadek poprzeczny Multi-switch Zamontowany na drążkach sterowniczych zapewni Ci stałą kontrolę nad maszyną pracuj bezpieczniej, szybciej i wydajniej. Wysokość Sonic Tracker System One L-bar System Czujniki ultradźwiękowe Praca z opatentowanym przez Leica Geosystems czujnikiem Trisonic jest bardzo łatwa. Krawężnik, sąsiedni pas jezdni lub linka zapewnia dokładne odniesienie wysokości dla lemiesza. Często po jednej stronie maszyny jako odniesienie wykorzystuje się czujnik ultradźwiękowy, a po drugiej spadek poprzeczny. Czujnik obrotu MRS1300 Sonic Tracker Kompensuje wpływ kąta & obrotu L-bar System obrotnicy na realizowany spadek poprzeczny ustaw lemiesz dogodnie tak jak potrzebujesz, icon grade zatroszczy się o resztę. Two L-bars System Odbiornik wiązki lasera MLS700 MLS700 to odbiornik wiązki lasera o zakresie pracy 360 stopni. Czujnik pochylenia lemiesza Czujnik MSS1300 precyzyjnie utrzymuje założony spadek poprzeczny. Czujnik pochylenia maszyny Kompensacja pochylenia umożliwia precyzyjną kontrolę spadku bez względu na uwarunkowania terenowe. Tachimetr/GPS Sprzęt pomiarowy z serii Leica icon współpracuje z systemami sterowania maszyn i formatami plików wykorzystywanymi na całym świecie. Odbiorniki GPS i tachimetry zmotoryzowane icon od pierwszego uruchomienia pomogą zwiększyć Twoją wydajność i precyzję pracy. Panele kontrolne icp32 icp42 Leica Geosystems oferuje zarówno rozwiązania 2D i 3D do sterowania maszynami. Dzięki unikalnemu uchwytowi PowerSnap możesz używać jeden panel kontrolny na swojej spycharce, równiarce, koparce i ładowarce. Takie rozwiązania pozwalają rozłożyć koszt inwestycji na więcej maszyn i zbudować flotę, którą możesz wykorzystać do różnych zadań na budowie. 23

24 System na ładowarkę Zwiększa wydajność robót ziemnych Maksymalizuj obłożenie maszyny pracą oraz szybki zwrot z inwestycji już teraz równaj dokładnie od pierwszego przejazdu 24

25 icon grade igw3, system 3D na ładowarkę Dokładne równanie sypkiego materiału Antena GNSS CGA60 Czujnik obrotu i pochylenia maszyny MRS300 Czujnik pochylenia MSS309 lub MSS303 (opcja) Panel kontrolny icp41 Czujnik łyżki MSS310 Czujnik wysięgnika MSS300 Odbiornik GNSS icg80 na maszynę Wykorzystaj możliwości Leica icon igw3 na swojej ładowarce! Wykonuj roboty ziemne szybciej już za pierwszym razem. Oszczędzaj czas i pieniądze redukując poprawki oraz eliminując nadmierne przekopania, czy też nieustanne pomiary wykonanej powierzchni. Dzięki systemowi sterowania maszyny Leica Geosystems zawsze będziesz znać położenie łyżki. System korzysta z modeli projektowych 3D (CAD) i najnowocześniejszej technologii GNSS, która umożliwia dokładne prowadzenie maszyny. Informacje projektowe oraz wskazania w górę lub w dół są wyświetlane na ekranie w kabinie. Umożliwiają one szybką i dokładną pracę zwiększając precyzję i wydajność od pierwszego dnia stosowania systemu. 25

26 System na przystawki niwelacyjne Automatyczna kontrola wysokości i spadku poprzecznego Dokładne równanie na miniładowarkach i ładowarkach gąsienicowych 26

27 icon grade igss2, system 2D na miniładowarki W pełni zautomatyzowana kontrola przystawki Leica icon grade na miniładowarki to niezastąpione narzędzie do sterowania przystawkami niwelacyjnymi. Ten wszechstronny system może być wykorzystywany do sterowania pchanym przez miniładowarkę lemieszem, czy przystawką niwelacyjną na zawiesiu lub ciągniętą, przymocowaną do traktora, zgarniarką. Konfiguracja wykorzystująca jeden lub dwa odbiorniki laserowe umożliwia jedynie kontrolę wysokości, albo kontrolę wysokości i spadku poprzecznego, dając Ci możliwość swobodnego dostosowania systemu. Rozbuduj swój system dodając panel kontrolny icp42 oraz powiązane akcesoria GNSS, a uzyskasz pełną kontrolę nad miniładowarką w 3D! Łatwy w obsłudze wyświetlacz graficzny Minimalny czas szkolenia dzięki uproszczonemu menu Dzięki bezprzewodowemu uchwytowi łatwo zamontujesz i zdemontujesz panel w kabinie Multi-switch Multi-switch montowany wewnątrz kabiny miniładowarki umożliwia, operatorowi zdalne sterowanie hydrauliką przystawki w celu podniesienia lub opuszczenia jej na koniec przejazdu. 27

28 PaveSmart 3D Zaawansowany system sterowania maszyn do rozściełania betonu i asfaltu oraz frezarek Całkowicie automatyczna kontrola wysokości oraz spadku poprzecznego 28

29 System opracowano na podstawie 15 lat doświadczeń w zakresie projektowania technologii do frezowania oraz bezlinkowego układania asfaltu i betonu. Unikalna technologia Leica Geosystems PaveSmart 3D umożliwia sterowanie maszyną bez potrzeby używania linek. Poczynając od danych projektowych, bieżąca pozycja 3D maszyny jest mierzona przez zrobotyzowane tachimetry i/lub odbiorniki GPS i przesyłana do komputera maszyny. Precyzyjne czujniki montowane na maszynie zapewniają dokładne wyznaczenie spadku podłużnego i poprzecznego. Wyniki porównania wartości bieżących z projektowanymi powodują wprowadzenie poprawek do wysokości i spadku, które są niezbędne aby utrzymać maszynę na założonej powierzchni, zwykle z dokładnością ± 5mm (± 3mm dla betonu), zależnie od warunków panujących na placu budowy. PaveSmart 3D przesyła korekty do kontrolera maszyny, który reguluje hydraulikę. W podobny sposób jak za pomocą konwencjonalnych czujników, dzięki czemu załoga maszyny nie musi być szczegółowo szkolona z obsługi systemu 3D. Całkowicie automatyczna kontrola wysokości, spadku oraz kierunku ruchu maszyny System współpracuje z wiodącymi producentami maszyn: Gomaco G&Z Wirtgen PowerCurbers & PowerPavers Obsługuje systemy niwelacyjne MOBAmatic (PWM & CAN) oraz Vögele NaviTronic/NivelTronic i wszystkie nowoczesne urządzenia do rozściełania asfaltu Wykorzystanie projektów bezpośrednio na maszynie Importuje dane z każdego systemu CAD Daj załodze maszyny pełną kontrolę nad sytuacją wszystkie informacje związane z rozściełaniem materiału są dostępne na jednym ekranie Wykorzystuje wiodącą technologię urządzeń 3D Leica Geosystems Jeden dostawca, jedno zintegrowane modularne rozwiązanie 29

30 iconnect Połącz maszyny z personelem w biurze, zyskaj dostęp do wszystkich istotnych informacji Szybkie i łatwe przesyłanie danych z dowolnego miejsca do/z maszyn na placu budowy 30

31 icon telematics to aplikacja sieciowa na przeglądarkę internetową przynosząca wzrost wydajności systemów sterowania i usprawniająca zarządzanie maszynami w terenie. Sync View Track Synchronizacja danych. Dane projektowe dość często muszą być aktualizowane. Usługa "Sync" umożliwia natychmiastowe przesłanie najnowszych danych do floty Twoich maszyn. Ręczne wgrywanie danych z pamięci USB nie jest już dłużej potrzebne. Dane mogą być przesyłane zdalnie w obu kierunkach z terenu do biura i na odwrót. Usługa zdalnej kontroli poszczególnych plików projektowych załadowanych do komputerów znajdujących się w maszynach pozwala na szybkie sprawdzenie aktualności danych. Zmniejsz częstotliwość wizyt na maszynie i przestoje w pracy Oszczędzaj czas i pieniądze dzięki mniejszej liczbie poprawek Skuteczne wsparcie techniczne i aktualizacje oprogramowania dzięki funkcji zdalnego transferu Zdalny podgląd i sterowanie. Dzięki tej usłudze pracownik w biurze zobaczy elementy wyświetlone na ekranie operatora maszyny. Ponadto funkcja ta umożliwia zdalne przeprowadzenie serwisowej diagnostyki. W przypadku zaistnienia potrzeby wsparcia operatora, pracownik w biurze może szybko przejąć kontrolę nad panelem kontrolnym maszyny poprzez zdalny dostęp. Zespół serwisowy również może użyć tej funkcjonalności, aby przeprowadzić natychmiastową naprawę w razie zaistnienia problemu. Zmniejsz przestoje maszyny i utrzymaj wydajność pracy Zmniejsz częstotliwość wizyt w terenie i oszczędź czas dzięki funkcji zdalnej kontroli ustawień komputera zainstalowanego w maszynie Zwiększ wydajność pracy planując szkolenia dla operatora dzięki funkcji zdalnego instruktora Oszczędź czas dzięki funkcji zdalnej kontroli ustawień komputera zainstalowanego w maszynie Śledzenie. icon track to usługa integrująca się ze wszystkimi instrumentami z serii Leica icon. Umożliwia śledzenie floty maszyn w czasie rzeczywistym i tworzenie raportów. Pozwala na monitoring maszyn wjeżdżających i zjeżdżających ze zdefiniowanego przez użytkownika obszaru. Oprogramowanie umożliwia tworzenie różnorodnych raportów związanych z aktywnościami, trasami przejazdu i innymi zdarzeniami filtrowanymi względem daty i czasu, obszaru działania oraz typu maszyny. Szybka odpowiedź dzięki wykorzystaniu raportów generowanych w czasie rzeczywistym Usprawnia codzienną pracę dzięki rejestracji wykorzystania maszyn Oszczędzaj czas i zredukuj liczbę poprawek generując raporty na żądanie lub twórz predefiniowane terminarze raportów Monitoruj wykorzystanie maszyn w terenie 31

32 SmartNet Sieć RTK GNSS SmartNet powered by Leica Geosystems SmartNet to sieć stacji referencyjnych GNSS oferująca dostęp do poprawek dla zarejestrowanych użytkowników na całym świecie. SmartNet dostarcza precyzyjne, dostępne przez 24h poprawki na potrzeby pomiarów RTK realizowanych za pomocą dostępnych konstelacji. Leica Geosystems bezpośrednio zarządza i utrzymuje wszystkie elementy sieci, od stacji referencyjnych znajdujących się w terenie, po serwery i infrastrukturę IT. SmartNet wykorzystuje wydajne oprogramowanie GNSS Spider, które oferuje różnorodne produkty dla użytkowników realizujących pomiary terenowe. Oprogramowanie jest otwarte na wszystkie formaty danych, oferując precyzyjne rozwiązania GNSS RTK wszystkim Klientom. Korzyści ze SmartNet Najwyższa dokładność pomiarów Wydajność pracy Wiarygodność pomiarów Redukcja kosztów SmartNet posiada największe pokrycie podwójnym systemem poprawek powierzchniowych GPS i GLONASS spośród wszystkich sieci GNSS RTK dostępnych na rynku. Zespół SmartNet posiada ogromne doświadczenie, które wykorzystuje do wspierania użytkowników przy realizacji lokalnych projektów. Leica Geosystems oferuje całościowe rozwiązania od wyboru miejsca i instalacji stacji referencyjnych, przez zarządzanie subskrypcjami, po monitoring stanu sieci nieprzerwanie przez 7 dni w tygodniu. SmartNet dostarcza innowacyjne aplikacje do pomiarów precyzyjnych realizowanych w różnych branżach, takich jak rolnictwo i GIS, jednocześnie zapewniając stabilne i wiarygodne poprawki do pomiarów realizowanych w tradycyjnych branżach geodezji i budownictwie. 32
