1 blachy laserowe precyzyjne cięcie blach katalog wyrobów i usług

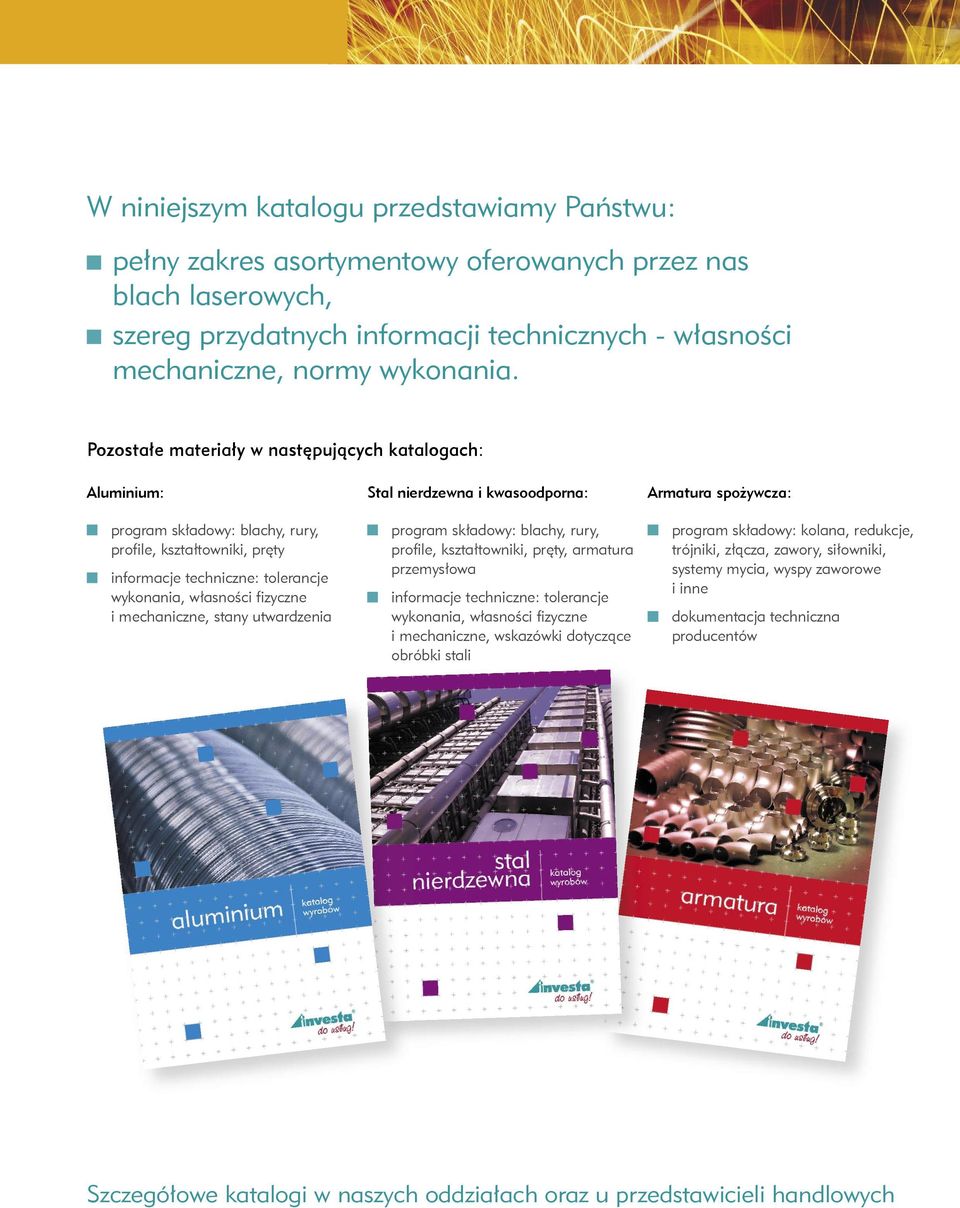

2 W niniejszym katalogu przedstawiamy Państwu: pełny zakres asortymentowy oferowanych przez nas blach laserowych, szereg przydatnych informacji technicznych - własności mechaniczne, normy wykonania. Pozostałe materiały w następujących katalogach: Aluminium: program składowy: blachy, rury, profile, kształtowniki, pręty informacje techniczne: tolerancje wykonania, własności fizyczne i mechaniczne, stany utwardzenia Stal nierdzewna i kwasoodporna: program składowy: blachy, rury, profile, kształtowniki, pręty, armatura przemysłowa informacje techniczne: tolerancje wykonania, własności fizyczne i mechaniczne, wskazówki dotyczące obróbki stali Armatura spożywcza: program składowy: kolana, redukcje, trójniki, złącza, zawory, siłowniki, systemy mycia, wyspy zaworowe i inne dokumentacja techniczna producentów Szczegółowe katalogi w naszych oddziałach oraz u przedstawicieli handlowych

3 firma Profesjonalny zespół Od blisko 20 lat służymy Państwu wiedzą i doświadczeniem. Źródłem naszego sukcesu są ludzie. Starannie dobrany zespół pracowników cechuje rzetelność i profesjonalizm. Aby jak najlepiej służyć Państwu pomocą, wciąż rozwijamy naszą wiedzę na temat aluminium i stali nierdzewnych oraz innych materiałów. Sieć składów Staramy się być jak najbliżej naszych klientów, dlatego rozwijamy sieć składów na terenie kraju. Znajdziecie w nich Państwo szeroki zakres wyrobów hutniczych m.in. blachy, pręty, profile, rury i armaturę. Jednocześnie uważnie przyglądamy się Państwa potrzebom i ciągle rozszerzamy ofertę. Centrum serwisowe Stale poszerzamy zakres naszych usług, aby jak najlepiej spełnić Państwa oczekiwania. Oferujemy: precyzyjne cięcie blach na wycinarkach laserowych i wodnych mazerowanie powierzchni blach przycinanie formatek z płyt aluminiowych foliowanie blach cięcie rur i prętów Ponadto spakujemy i dostarczymy materiał pod wskazany adres. Mamy nadzieję, że nasze starania oraz potencjał europejskiej grupy Amari Metal, w ramach której działamy, sprawią, że uznają nas Państwo za partnera godnego zaufania.

4 firma

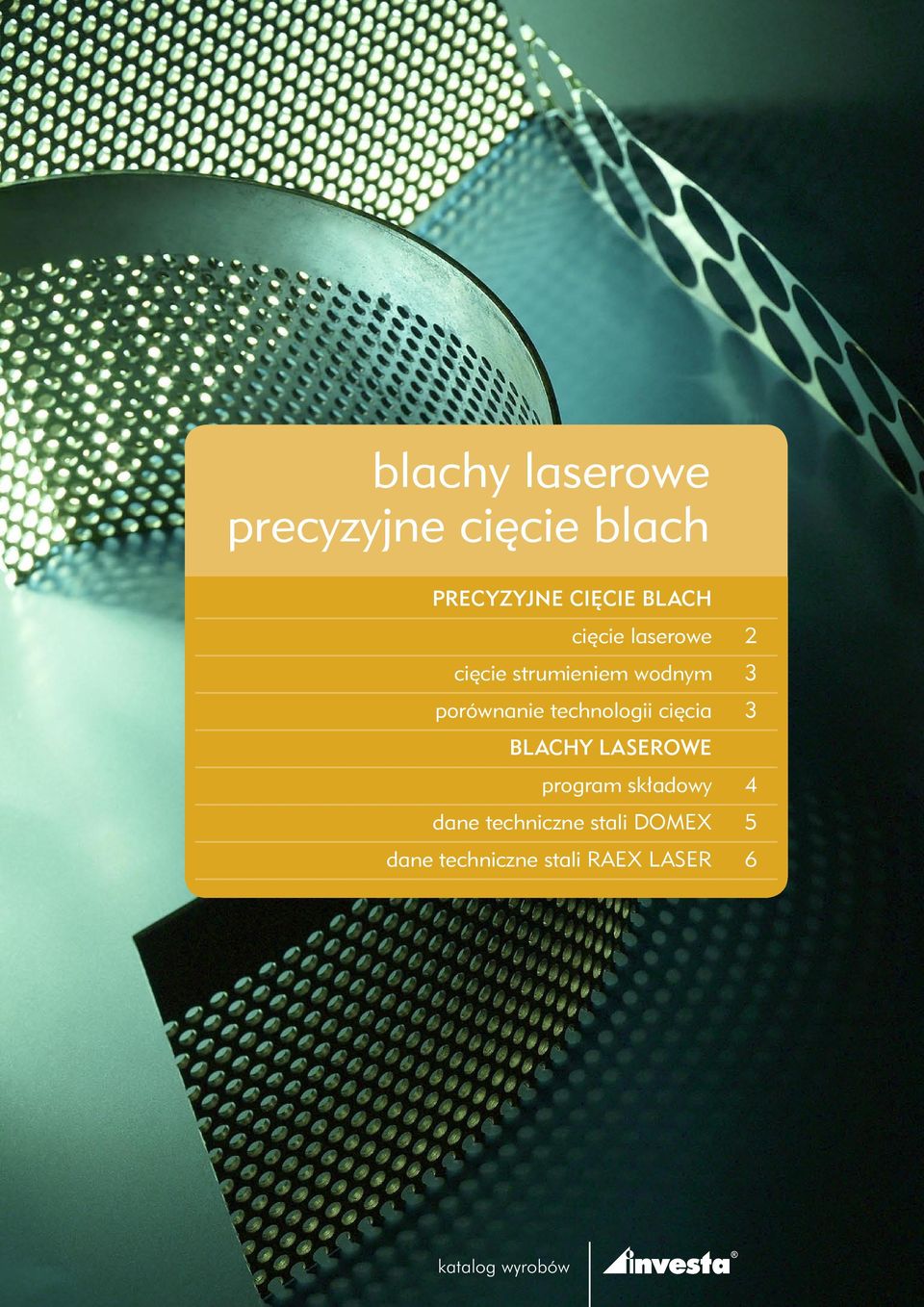

5 blachy laserowe precyzyjne cięcie blach PRECYZYJNE CIĘCIE BLACH cięcie laserowe 2 cięcie strumieniem wodnym 3 porównanie technologii cięcia 3 BLACHY LASEROWE program składowy 4 dane techniczne stali DOMEX 5 dane techniczne stali RAEX LASER 6

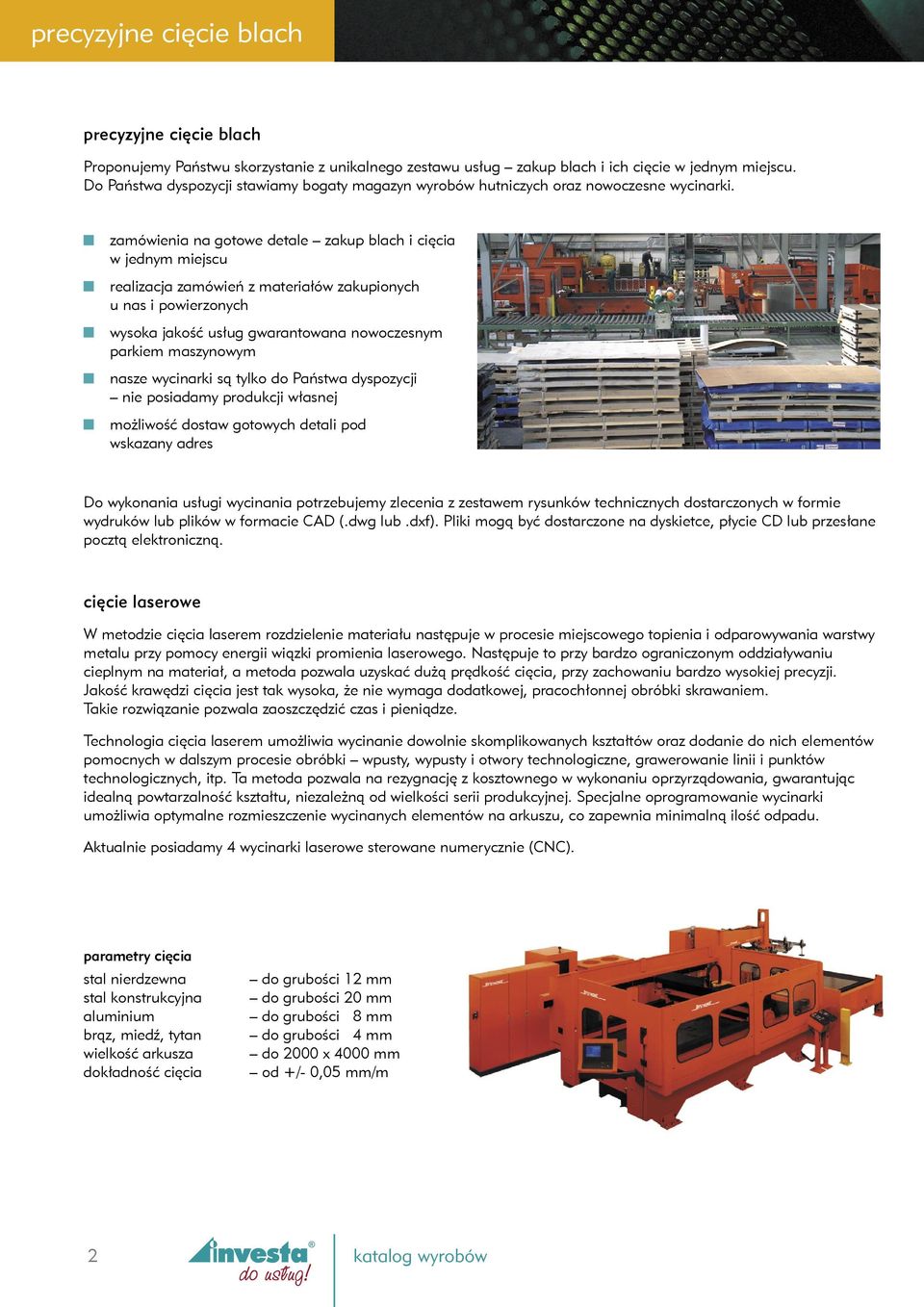

6 precyzyjne cięcie blach precyzyjne cięcie blach Proponujemy Państwu skorzystanie z unikalnego zestawu usług zakup blach i ich cięcie w jednym miejscu. Do Państwa dyspozycji stawiamy bogaty magazyn wyrobów hutniczych oraz nowoczesne wycinarki. zamówienia na gotowe detale zakup blach i cięcia w jednym miejscu realizacja zamówień z materiałów zakupionych u nas i powierzonych wysoka jakość usług gwarantowana nowoczesnym parkiem maszynowym nasze wycinarki są tylko do Państwa dyspozycji nie posiadamy produkcji własnej możliwość dostaw gotowych detali pod wskazany adres Do wykonania usługi wycinania potrzebujemy zlecenia z zestawem rysunków technicznych dostarczonych w formie wydruków lub plików w formacie CAD (.dwg lub.dxf). Pliki mogą być dostarczone na dyskietce, płycie CD lub przesłane pocztą elektroniczną. cięcie laserowe W metodzie cięcia laserem rozdzielenie materiału następuje w procesie miejscowego topienia i odparowywania warstwy metalu przy pomocy energii wiązki promienia laserowego. Następuje to przy bardzo ograniczonym oddziaływaniu cieplnym na materiał, a metoda pozwala uzyskać dużą prędkość cięcia, przy zachowaniu bardzo wysokiej precyzji. Jakość krawędzi cięcia jest tak wysoka, że nie wymaga dodatkowej, pracochłonnej obróbki skrawaniem. Takie rozwiązanie pozwala zaoszczędzić czas i pieniądze. Technologia cięcia laserem umożliwia wycinanie dowolnie skomplikowanych kształtów oraz dodanie do nich elementów pomocnych w dalszym procesie obróbki wpusty, wypusty i otwory technologiczne, grawerowanie linii i punktów technologicznych, itp. Ta metoda pozwala na rezygnację z kosztownego w wykonaniu oprzyrządowania, gwarantując idealną powtarzalność kształtu, niezależną od wielkości serii produkcyjnej. Specjalne oprogramowanie wycinarki umożliwia optymalne rozmieszczenie wycinanych elementów na arkuszu, co zapewnia minimalną ilość odpadu. Aktualnie posiadamy 4 wycinarki laserowe sterowane numerycznie (CNC). parametry cięcia stal nierdzewna stal konstrukcyjna aluminium brąz, miedź, tytan wielkość arkusza dokładność cięcia do grubości 12 mm do grubości 20 mm do grubości 8 mm do grubości 4 mm do 2000 x 4000 mm od +/- 0,05 mm/m 2

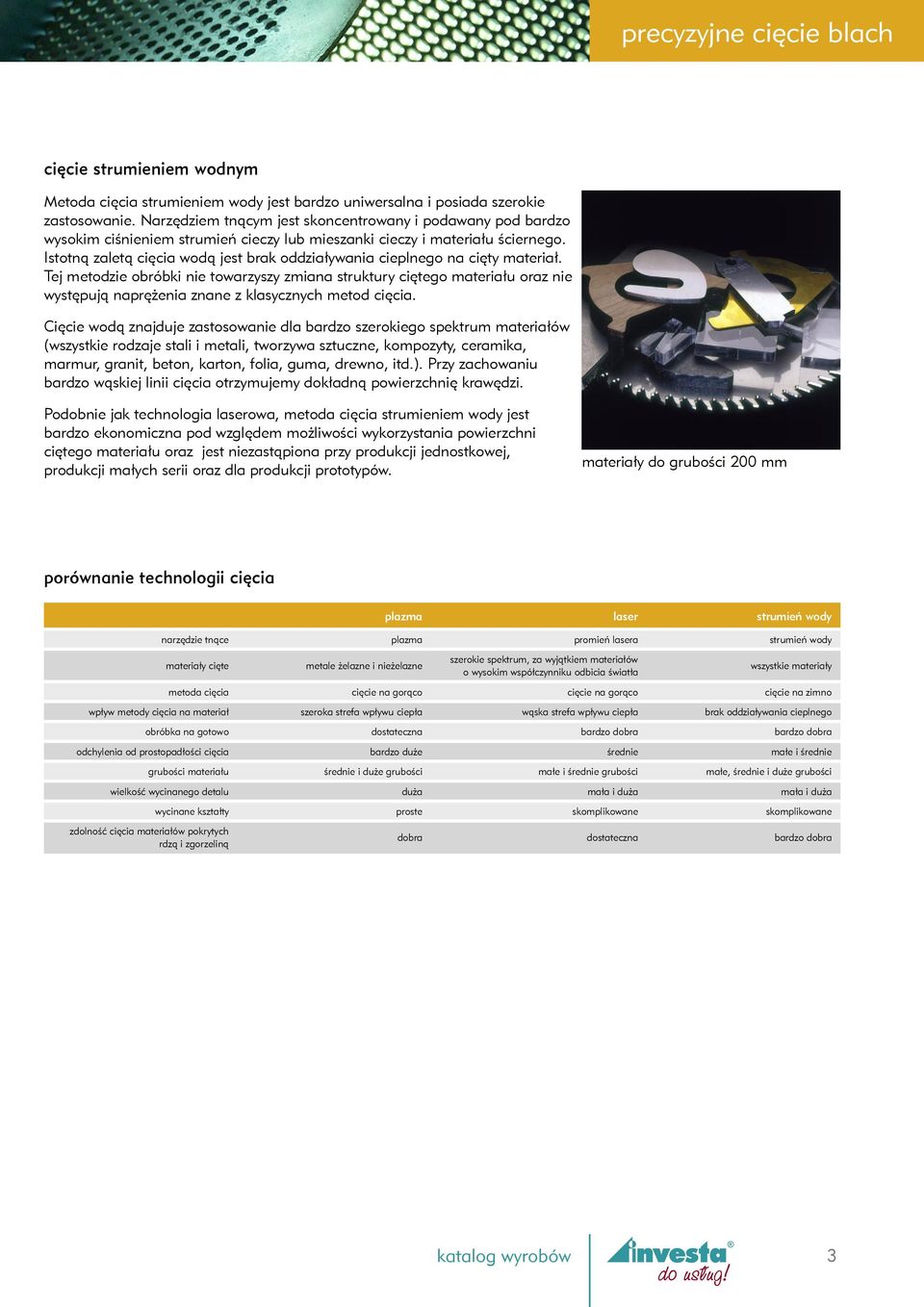

7 precyzyjne cięcie blach cięcie strumieniem wodnym Metoda cięcia strumieniem wody jest bardzo uniwersalna i posiada szerokie zastosowanie. Narzędziem tnącym jest skoncentrowany i podawany pod bardzo wysokim ciśnieniem strumień cieczy lub mieszanki cieczy i materiału ściernego. Istotną zaletą cięcia wodą jest brak oddziaływania cieplnego na cięty materiał. Tej metodzie obróbki nie towarzyszy zmiana struktury ciętego materiału oraz nie występują naprężenia znane z klasycznych metod cięcia. Cięcie wodą znajduje zastosowanie dla bardzo szerokiego spektrum materiałów (wszystkie rodzaje stali i metali, tworzywa sztuczne, kompozyty, ceramika, marmur, granit, beton, karton, folia, guma, drewno, itd.). Przy zachowaniu bardzo wąskiej linii cięcia otrzymujemy dokładną powierzchnię krawędzi. Podobnie jak technologia laserowa, metoda cięcia strumieniem wody jest bardzo ekonomiczna pod względem możliwości wykorzystania powierzchni ciętego materiału oraz jest niezastąpiona przy produkcji jednostkowej, produkcji małych serii oraz dla produkcji prototypów. materiały do grubości 200 mm porównanie technologii cięcia plazma laser strumień wody narzędzie tnące plazma promień lasera strumień wody materiały cięte metale żelazne i nieżelazne szerokie spektrum, za wyjątkiem materiałów o wysokim współczynniku odbicia światła wszystkie materiały metoda cięcia cięcie na gorąco cięcie na gorąco cięcie na zimno wpływ metody cięcia na materiał szeroka strefa wpływu ciepła wąska strefa wpływu ciepła brak oddziaływania cieplnego obróbka na gotowo dostateczna bardzo dobra bardzo dobra odchylenia od prostopadłości cięcia bardzo duże średnie małe i średnie grubości materiału średnie i duże grubości małe i średnie grubości małe, średnie i duże grubości wielkość wycinanego detalu duża mała i duża mała i duża zdolność cięcia materiałów pokrytych rdzą i zgorzeliną wycinane kształty proste skomplikowane skomplikowane dobra dostateczna bardzo dobra 3

8 blachy laserowe blachy laserowe Oferowane przez nas blachy laserowe zostały opracowane w ścisłej współpracy z producentami urządzeń do cięcia laserowego oraz użytkownikami tej technologii. zalety stali laserowych: oszczędność czasu i kosztów cięcia w porównaniu do zwykłej stali (5-20) powtarzalność ustawień lasera dla tej samej grubości i gatunku blach, niezależnie od partii materiału wyższa jakość krawędzi i powierzchni wyciętych detali oszczędność na dodatkowej obróbce mechanicznej ograniczony efekt przegrzania w obszarze linii cięcia i spawania jednakowy efekt zaginania blachy we wszystkich kierunkach względem kierunku walcowania większa efektywność wykorzystania arkusza zmniejszone sprężynowanie i zminimalizowane naprężenia wewnętrzne gwarantują dokładność kątów gięcia blachy czyste i pozbawione ognisk rdzy nie ma konieczności ich dodatkowego przygotowania przed cięciem warstwa zgorzeliny walcowniczej jest cienka, jednolita i homogeniczna płaskość blach nie przekracza 3mm/m dodatkowe zalety: znacznie mniejsze straty materiałowe wyższa przydatność do zautomatyzowanych procesów obróbczych promień gięcia znacznie mniejszy niż w przypadku stali standardowej lepsza spawalność dzięki niskiej zawartości pierwiastków stopowych i węgla gwarancja jednakowej jakości wyciętych elementów powierzchnia gotowa do malowania niska zawartość krzemu (Si) powoduje, że blachy szczególnie nadają się do cynkowania na gorąco program składowy wymiary waga arkusza RAEX 250 C LASER RAEX 355 C LASER DOMEX 420MC 3 x 1500 x w w 4 x 1500 x w w 5 x 1500 x w w w 6 x 1500 x w w w 8 x 1500 x w w 10 x 1500 x w w w 12 x 1500 x w w w 14 x 1500 x w w 15 x 1500 x w w 16 x 1500 x w w 18 x 1500 x w w 20 x 1500 x w pozostałe blachy w zakresie grubości od 2 do 40 mm dostępne są na zamówienie na zamówienie sprowadzamy blachy wytrawiane i zabezpieczone olejem w - ze składu 4

9 blachy laserowe normy zbliżone EN EN , 2 DIN RAEX 220 C LASER RAEX 250 C LASER S235JRG2C RQSt 37-2 RAEX 355 MC LASER S355MC RAEX 420 MC LASER DOMEX 420 MC S420MC RAEX 460 MC LASER DOMEX 460 MC S460MC RAEX 500 MC LASER DOMEX 500 MC S500MC DOMEX 550 MC S550MC DOMEX 600 MC S600MC DOMEX 650 MC S650MC RAEX 700 MC LASER DOMEX 700 MC S700MC DIN 1614 blatt 1 RR StW23 odpowiedniki stali RAEX LASER dostarczanej wg norm dla stali konstrukcyjnej EN DIN RAEX S 235 LASER S235JRG2 RSt 37-2 RAEX S 275 LASER S275J2G4 St 44-3 RAEX S 355 LASER S355J2G4 St 52-3 dane techniczne stali DOMEX skład chemiczny C Si Mn P S max max max max max min max max max Al. Nb V Ti Domex 420 MC 0,10 0,03 1,50 0,025 0,010 0,015 0,09 0,20 0,15 Domex 460 MC 0,10 0,10 1,50 0,025 0,010 0,015 0,09 0,20 0,15 Domex 500 MC 0,10 0,10 1,60 0,025 0,010 0,015 0,09 0,20 0,15 Domex 550 MC 0,12 0,10 1,80 0,025 0,010 0,015 0,09 0,20 0,15 Domex 600 MC 0,12 0,10 1,90 0,025 0,010 0,015 0,09 0,20 0,15 Domex 650 MC 0,12 0,10 2,00 0,025 0,010 0,015 0,09 0,20 0,15 Domex 700 MC 0,12 0,10 2,10 0,025 0,010 0,015 0,09 0,20 0,15 własności mechaniczne granica plastyczności wytrzymałość na rozciąganie wydłużenie promień gięcia R e (N/mm 2 ) min R m (N/mm 2 ) min-max A 80 t<3 A 5 t 3 min t 3 mm min 3<t 6 mm min t>6mm Domex 420 MC ,4 x t 0,5 x t 0,8 x t Domex 460 MC ,5 x t 0,7 x t 0,9 x t Domex 500 MC ,6 x t 0,8 x t 1,0 x t Domex 550 MC ,6 x t 1,0 x t 1,2 x t Domex 600 MC ,7 x t 1,1 x t 1,4 x t Domex 650 MC ,8 x t 1,2 x t 1,5 x t Domex 700 MC ,8 x t 1,2 x t 1,6 x t 5

10 blachy laserowe dane techniczne stali RAEX LASER skład chemiczny i równoważnik węgla blacha kwarto RAEX LASER do formowania skład chemiczny równoważnik węgla C max Si max Mn max S max P max Al min CEV, max RAEX 250 C LASER 0,12 0,03 1,20 0,020 0,02 0,015 0,30 RAEX 275 MC LASER 0,12 0,03 1,30 0,015 0,02 0,015 0,32 RAEX 355 MC LASER 0,12 0,03 1,50 0,015 0,02 0,015 0,34 RAEX 380 MC LASER 0,12 0,03 1,50 0,015 0,02 0,015 0,36 RAEX 420 MC LASER 0,12 0,03 1,60 0,015 0,02 0,015 0,38 taśma stalowa RAEX LASER do formowania skład chemiczny równoważnik węgla C max Si max Mn max S max P max Al min CEV, max RAEX 220 C LASER 0,12 0,03 0,60 0,02 0,02 0,020 0,20 RAEX 250 C LASER 0,12 0,03 0,80 0,02 0,02 0,015 0,22 RAEX 275 MC LASER 0,12 0,03 1,30 0,01 0,02 0,015 0,22 RAEX 355 MC LASER 0,12 0,03 1,30 0,01 0,02 0,015 0,22 RAEX 380 MC LASER 0,12 0,03 1,40 0,01 0,02 0,015 0,22 RAEX 420 MC LASER 0,12 0,03 1,50 0,01 0,02 0,015 0,28 RAEX 460 MC LASER 0,12 0,03 1,50 0,01 0,02 0,015 0,34 RAEX 500 MC LASER 0,12 0,03 1,50 0,01 0,02 0,015 0,34 RAEX 700 MC LASER 0,12 0,25 2,00 0,01 0,02 0,015 0,41 własności mechaniczne blacha kwarto RAEX LASER do formowania zakres grubości granica plastyczności wytrzymałość wydłużenie udarność mm min. N/mm 2 N/mm 2 A 5 t, ºC KV, J RAEX 250 C LASER RAEX 275 MC LASER RAEX 355 MC LASER RAEX 380 MC LASER RAEX 420 MC LASER taśma stalowa RAEX LASER do formowania zakres grubości granica plastyczności wytrzymałość wydłużenie udarność mm min. N/mm 2 N/mm 2 A 5 t, ºC KV, J RAEX 220 C LASER RAEX 250 C LASER RAEX 275 MC LASER RAEX 355 MC LASER RAEX 380 MC LASER RAEX 420 MC LASER RAEX 460 MC LASER RAEX 500 MC LASER RAEX 700 MC LASER

11 blachy laserowe odkształcalność taśma stalowa RAEX LASER do formowania zakres grubości w mm, d=grubość nominalna 5 6 > 6 7 > 7 8 > 8 10 > > > > > > minimalny dopuszczalny promień gięcia w mm (we wszystkich kierunkach) RAEX 250 C LASER x d RAEX 275 MC LASER 3,5 4, ,5 8,5 9, RAEX 355 MC LASER 5 5,5 6,5 8 9,5 11, , RAEX 380 MC LASER RAEX 420 MC LASER blacha kwarto RAEX LASER do formowania zakres grubości mm 2 2,5 > 2,5 3 > 3 4 > 4 5 > 5 6 > 6 7 > 7 8 > 8 10 > > > minimalny dopuszczalny promień gięcia w mm (we wszystkich kierunkach) RAEX 220 C LASER 1,0 1,0 1,5 1,5 2,0 3,5 4,0 5,0 6,0 7,0 8,5 RAEX 250 C LASER 1,5 1,5 2,0 2,5 3,0 5,0 5,5 7,0 8,5 10,0 11,5 RAEX 275 MC LASER 0,5 0,7 1,0 1,3 1,5 3,0 3,5 4,0 5,0 6,0 - RAEX 355 MC LASER 0,5 0,7 1,0 1,5 2,0 3,5 4,0 5,0 6,0 7,0 - RAEX 380 MC LASER 1,0 1,5 2,0 2,5 3,0 4,5 5,0 6,5 8,5 10,5 - RAEX 420 MC LASER 1,0 1,5 2,0 2,5 3,0 5,5 6,5 8,0 9,5 11,0 - RAEX 460 MC LASER - 3,0 3,0 4,0 5,0 8,0 9,0 11,0 13,0 - - RAEX 500 MC LASER - 4,0 4,0 5,0 6,0 10,0 11,0 13,0 15,0 - - RAEX 700 MC LASER - 5,0 8,0 10,0 13,0 16,0 18, Niniejszy katalog został przygotowany zgodnie z naszą wiedzą i doświadczeniem i ma służyć jako pomoc. Zapewniamy, że dołożyliśmy wszelkich starań, aby podane informacje były technicznie poprawne, jednakże nie mogą być one traktowane jako obowiązująca norma i nie są podstawą do składania roszczeń o gwarancję i odszkodowanie. 7

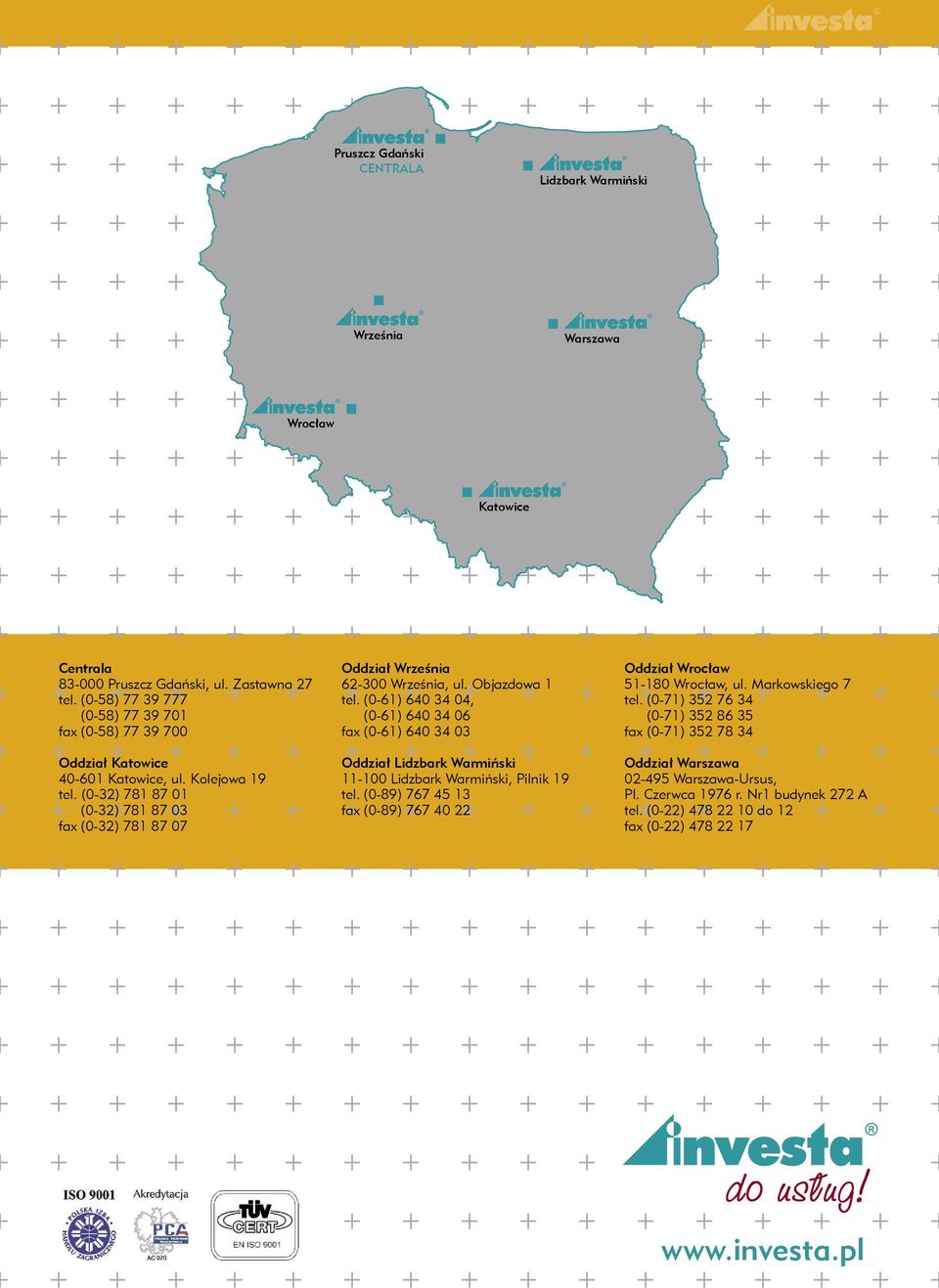

12 Pruszcz Gdański CENTRALA Lidzbark Warmiński Września Warszawa Wrocław Katowice Centrala Pruszcz Gdański, ul. Zastawna 27 tel. (0-58) (0-58) fax (0-58) Oddział Katowice Katowice, ul. Kolejowa 19 tel. (0-32) (0-32) fax (0-32) Oddział Września Września, ul. Objazdowa 1 tel. (0-61) , (0-61) fax (0-61) Oddział Lidzbark Warmiński Lidzbark Warmiński, Pilnik 19 tel. (0-89) fax (0-89) Oddział Wrocław Wrocław, ul. Markowskiego 7 tel. (0-71) (0-71) fax (0-71) Oddział Warszawa Warszawa-Ursus, Pl. Czerwca 1976 r. Nr1 budynek 272 A tel. (0-22) do 12 fax (0-22)
