1 OPISY NA URZąDZENIU Przednia strona urządzenia Opisy przycisków i wyświetlacz są objaśnione na stronach Górna strona urządzenia Na górnej stronie urządzenia znajduje się następujące ostrzeżenie: Uwaga! Przed napełnieniem zbiornika należy się upewnić, że młynek jest zabezpieczony pokrywą przed wodą. Nigdy nie dopuszczaj do dostania się cieczy do młynka. Może to spowodować jego uszkodzenie. Automat do parzenia kawy MD

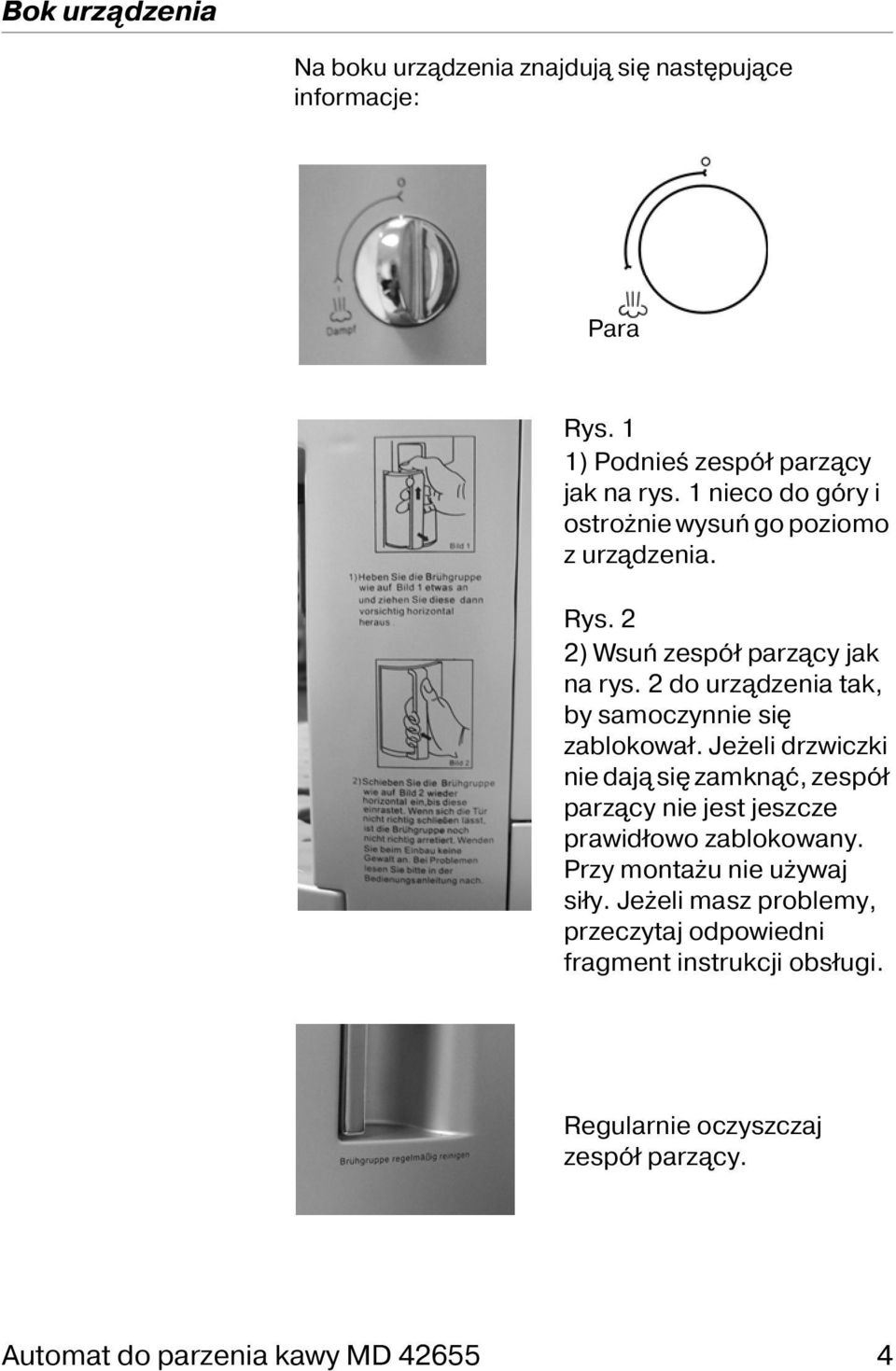

2 Bok urządzenia Na boku urządzenia znajdują się następujące informacje: Para Rys. 1 1) Podnieś zespół parzący jak na rys. 1 nieco do góry i ostrożnie wysuń go poziomo z urządzenia. Rys. 2 2) Wsuń zespół parzący jak na rys. 2 do urządzenia tak, by samoczynnie się zablokował. Jeżeli drzwiczki nie dają się zamknąć, zespół parzący nie jest jeszcze prawidłowo zablokowany. Przy montażu nie używaj siły. Jeżeli masz problemy, przeczytaj odpowiedni fragment instrukcji obsługi. Regularnie oczyszczaj zespół parzący. Automat do parzenia kawy MD

3 ZASADY BEZPIECZEŃSTWA! O instrukcji obsługi Przed uruchomieniem urządzenia uważnie przeczytaj zasady bezpieczeństwa. Stosuj się do ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi. Zawsze przechowuj instrukcję obsługi pod ręką. Jeżeli sprzedajesz urządzenie lub przekazujesz je innej osobie, koniecznie przekaż również tę instrukcję obsługi i kartę gwarancyjną. Urządzenia elektryczne nie mogą się dostać do rąk dzieci! Nigdy nie pozwalaj dzieciom na korzystanie z urządzeń elektrycznych bez opieki. Trzymaj folie opakowaniowe z dala od dzieci. Niebezpieczeństw uduszenia. Prawidłowe ustawianie urządzenia Ustaw automat do parzenia kawy na stabilnej, równej powierzchni. Ustaw urządzenie w taki sposób, by nie mogło się przewrócić. Odległość między automatem do parzenia kawy a ścianą musi wynosić co najmniej 10 cm (z tyłu i po bokach). Nie ustawiaj urządzenia bezpośrednio obok piecyka elektrycznego albo gazowego i/lub innych źródeł ciepła. Automatu do parzenia kawy nie wolno używać na dworze ani na tarasie. Nie pozwalaj, by do urządzenia dostawała się wilgoć. Niebezpieczeństwo porażenia prądem. Podłączanie urządzenia do sieci Podłącz urządzenie do łatwo dostępnego gniazdka elektrycznego o napięciu 230 V ~ 50 Hz (prąd przemienny), znajdującego się w pobliżu miejsca Automat do parzenia kawy MD

4 ustawienia urządzenia. Gniazdko musi być łatwo dostępne na wypadek konieczności nagłego odłączenia urządzenia od sieci. Nie zginaj ani nie przygniataj kabla sieciowego i nie wystawiaj go na działanie ciepła. Ułóż kabel sieciowy tak, by nikt nie mógł na niego wejść ani potknąć się o niego. Bezpieczne korzystanie z automatu do parzenia kawy Nigdy nie używaj urządzenia, jeżeli jest ono uszkodzone albo jeżeli stwierdziłeś uszkodzenie kabla sieciowego i/lub wtyczki. Podczas pracy urządzenie kabel sieciowy nie może być o nie owinięty. Kabel nie może dotykać gorących powierzchni. Może to spowodować uszkodzenie. Nigdy nie dotykaj urządzenia, kabla sieciowego i wtyczki sieciowej mokrymi rękami. Niebezpieczeństwo porażenia prądem. Zawsze wyciągaj kabel z gniazdka za wtyczkę, nie ciągnij za sam kabel. Nigdy nie zanurzaj urządzenia, kabla sieciowego lub wtyczki w wodzie czy innych cieczach. Niebezpieczeństwo oparzenia: nigdy nie kieruj strumienia pary albo gorącej wody na siebie ani na inne osoby. Podstaw naczynie pod dyszę pary i gorącej wody. Nie przemieszczaj pracującego urządzenia. Napełniaj zbiornik na wodę zimną wodę, używaj wyłącznie wody pitnej. Do pojemnika na ziarna kawy wsypuj wyłącznie ziarna kawy. Nigdy nie naprawiaj urządzenia samodzielnie Jeżeli stwierdzisz uszkodzenie wtyczki, kabla albo samego urządzenia, natychmiast wyjmij wtyczkę z gniazdka sieciowego. Nigdy nie próbuj samodzielnie otwierać i/lub naprawiać urządzenia. Niebezpieczeństwo porażenia prądem. Aby uniknąć zagrożeń, zwróć się Automat do parzenia kawy MD

5 w razie usterki urządzenia do naszego Centrum Serwisowego albo do specjalistycznego warsztatu. Oczyszczanie i pielęgnacja Przed rozpoczęciem oczyszczania urządzenia wyjmij wtyczkę z gniazdka sieciowego. Nie używaj agresywnych ani szorujących środków czyszczących, które mogą zaatakować powierzchnię urządzenia. Nigdy nie wlewaj wody do zbiornika na ziarna kawy, spowodowałoby to uszkodzenie młynka. Uważaj, by regularnie (co najmniej 1 x tygodniowo) oczyszczać zespół parzący oraz by wewnętrzna obudowa zespołu parzącego nie była zabrudzona. Zabrudzenia mogą trwale uszkodzić system czujników urządzenia i powodować komunikaty o błędach i nieprawidłowe działanie urządzenia. Zgodne z przeznaczeniem użytkowanie Automat do parzenia kawy parzy espresso i kawę z ziaren kawy lub ze zmielonej kawy. Poza tym przy pomocy automatu do parzenia kawy można przygotowywać gorącą wodę i wytwarzać parę. Przy użyciu pary można spieniać mleko do kawy cappuccino lub podgrzewać napoje. Automat do parzenia kawy może pracować tylko z wodą pitną. Urządzenie jest przystosowane tylko do używania w prywatnych gospodarstwach domowych. Wszystkie inne sposoby używania urządzenia są niezgodne z jego przeznaczeniem. Automat do parzenia kawy MD

6 WIDOK URZąDZENIA 1 Pokrywa pojemnika na ziarna kawy 2 Pojemnik na ziarna kawy 3 Klapka pojemnika na wodę 4 Pojemnik na wodę 5 Drzwiczki serwisowe 6 Włącznik-wyłącznik (niewidoczny na rysunku) 7 Zespół parzący 8 Zbiornik na fusy 9 Przełącznik gorąca woda-para 10 Wanienka 11 Pokrywa wanienki ze wskaźnikiem poziomu 12 Wylot kawy 13 Dysza gorącej wody-pary 14 Panel obsługi z wyświetlaczem 15 Podgrzewacz do filiżanek 16 Regulator stopnia zmielenia 17 Pojemnik na zmieloną kawę Automat do parzenia kawy MD

7 ELEMENTY OBSłUGI I WYŚWIETLACZ Panel obsługi 1 Lampka kontrola: informuje, czy urządzenie jest włączone 2 Przycisk Menu / OK / Pamięć : Menu: przechodzi od trybu wytwarzania pary do trybu normalnego; przełączanie na tryb programowania 3 Przycisk Normalna / duża filiżanka : normalna filiżanka: programowalna do max. 100 ml; duża filiżanka: programowalna do max. 200 ml Funkcja + w trybie programowania 4 Przycisk Parzenie : jednokrotne naciśnięcie parzy jedną filiżankę kawy, dwukrotne naciśnięcie parzy dwie filiżanki kawy 5 Przycisk Ziarna / proszek : Ziarna: włącza młynek (do parzenia kawy z ziaren) Proszek: wyłącza młynek (do parzenia kawy ze zmielonej kawy) Funkcja w trybie programowania 6 Przycisk Para / wstecz : Para: przechodzi do trybu wytwarzania pary Automat do parzenia kawy MD

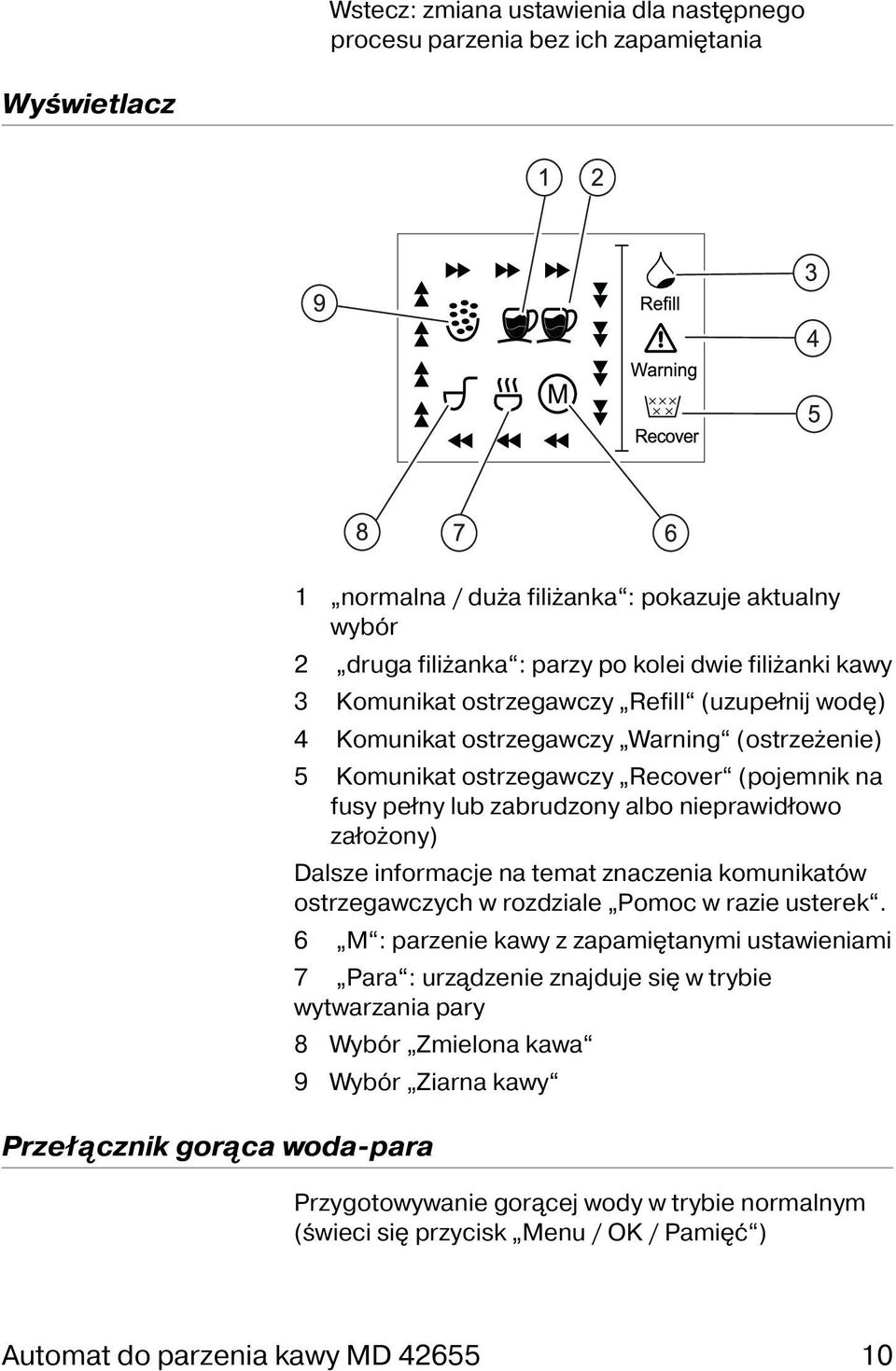

8 Wstecz: zmiana ustawienia dla następnego procesu parzenia bez ich zapamiętania Wyświetlacz Przełącznik gorąca woda-para 1 normalna / duża filiżanka : pokazuje aktualny wybór 2 druga filiżanka : parzy po kolei dwie filiżanki kawy 3 Komunikat ostrzegawczy Refill (uzupełnij wodę) 4 Komunikat ostrzegawczy Warning (ostrzeżenie) 5 Komunikat ostrzegawczy Recover (pojemnik na fusy pełny lub zabrudzony albo nieprawidłowo założony) Dalsze informacje na temat znaczenia komunikatów ostrzegawczych w rozdziale Pomoc w razie usterek. 6 M : parzenie kawy z zapamiętanymi ustawieniami 7 Para : urządzenie znajduje się w trybie wytwarzania pary 8 Wybór Zmielona kawa 9 Wybór Ziarna kawy Przygotowywanie gorącej wody w trybie normalnym (świeci się przycisk Menu / OK / Pamięć ) Automat do parzenia kawy MD

9 wytwarzanie pary w trybie wytwarzania pary (świeci się przycisk Para / wstecz ) Obracanie przełącznika w kierunku przeciwnym do kierunku ruchu wskazówek zegara zwiększa ilość gorącej wody albo pary. Dampf Automat do parzenia kawy MD

10 ROZPAKOWYWANIE I USTAWIANIE URZąDZENIA Podłączanie urządzenia do sieci Pierwsze użycie Usuń cały materiał opakowaniowy. UWAGA! Nie pozwalaj małym dzieciom na zabawę folią. Niebezpieczeństwo uduszenia! Ustaw automat do parzenia kawy na odpornej na gorąco, stabilnej i równej powierzchni. Upewnij się, że: urządzenie nie stopi na kablu sieciowym; odległość między automatem do parzenia kawy a ścianą wynosi co najmniej 10 cm (z tyłu i po bokach); urządzenie nie stoi obok źródeł ciepła ani na słońcu; urządzenie nie jest wystawione na działanie wilgoci. Włóż wtyczkę do przepisowo zainstalowanego gniazdka sieciowego o napięciu 230 V ~ 50 Hz. Przed pierwszym użyciem urządzenia wypłucz zbiornik na wodę czystą wodą. Urządzenie można włączyć dopiero z napełnionym zbiornikiem na wodę. Automat do parzenia kawy MD

11 PRZYGOTOWYWANIE URZąDZENIA UWAGA! Nigdy nie kieruj strumienia pary albo gorącej wody na siebie ani na inne osoby! Niebezpieczeństwo oparzenia parą albo gorącą wodą! Wsypywanie ziaren kawy Wsypuj do pojemnika na ziarna kawy wyłącznie ziarna kawy, aby zapobiec uszkodzeniom urządzenia! zdejmij pokrywę pojemnika na ziarna kawy. Wsyp ziarna kawy (mniej więcej do 250 g). Używaj świeżych ziaren kawy. Dla urządzenia nadaje się specjalna kawa palona w sposób przystosowany do kawy espresso. Zamknij pokrywę pojemnika na ziarna kawy. Wsypywanie zmielonej kawy (jeżeli nie są mielone ziarna kawy) Zdejmij pokrywę pojemnika na zmieloną kawę. Wsyp taką ilość zmielonej kawy, jaka jest potrzebna na jedno parzenie. Nie używaj więcej niż jednej łyżeczki do odmierzania na filiżankę albo, jeśli chcesz przygotować słabszą kawę, odpowiednio mniej. Zamknij pokrywę pojemnika na zmieloną kawę. Wlewanie wody Wyjmij pojemnik na wodę. Otwórz pokrywę pojemnika na wodę. Napełnij pojemnik na wodę w 3/4 zimną wodą pitną (maksymalnie 1,4 litra). Urządzenie nie pracuje, jeżeli w pojemniku na wodę znajduje się mniej wody niż wymagana minimalna ilość. W wyświetlaczu pojawia się słowo Refill. Uzupełnij wodę. Jeżeli jest w dalszym ciągu Automat do parzenia kawy MD

12 Regulacja stopnia zmielenia kawy Autotest wyświetlane słowo Refill, porusz urządzeniem, aby woda wpłynęła do niego (por. Informacja na stronie 16). Zmieniaj stopień zmielenia kawy wyłącznie wtedy, gdy pracuje młynek, aby zapobiec uszkodzeniom urządzenia!.przy pomocy pokrętła możesz ustawiać osiem stopni zmielenia od 1 (bardzo drobny) do 8 (bardzo gruby). Ustawiony fabrycznie stopień 5 sprawdza się w większości przypadków. Im drobniej zmielona kawa, tym intensywniejszy jej smak. Proces parzenia trwa jednak wtedy nieco dłużej. Zmienianie ustawienia: Zdejmij pokrywę pojemnika na ziarna kawy. Zaparz filiżankę kawy z ziaren. Przy pracującym młynku naciśnij pokrętło i ustaw odpowiedni stopień. Zmiana ustawienia jest zauważalna dopiero po przygotowaniu ok. dwóch filiżanek kawy. Po włączeniu urządzenie przeprowadza automatyczny autotest. Miga przy tym przycisk Menu / OK / Pamięć : Jednocześnie jest wykonywany cykl oczyszczania urządzenia. Z urządzenia jest przy tym wypłukiwana resztka wody o pojemności ok. 40 ml. Gdy przycisk Menu / OK / Pamięć świeci, urządzenie jest gotowe do użytku. W wyświetlaczu są wyświetlone następujące symbole: Ziarna kawy, normalna filiżanka i M. Automat do parzenia kawy MD

13 PARZENIE KAWY Ustaw wylot kawy na prawidłową wysokość. Podstaw filiżankę do kawy pod wylot kawy. urządzenie musi się znajdować w trybie normalnym. Tryb ten można rozpoznać po tym, że świeci się przycisk Menu / OK / Pamięć. Jeżeli urządzenie znajduje się w trybie wytwarzania pary, musisz wrócić do trybu normalnego. W tym celu naciśnij przycisk Menu / OK / Pamięć. Możesz przejąć albo zmienić następujące ustawienia: Ziarna kawy / zmielona kawa Naciśnij przycisk ziarna / zmielona kawa, jeżeli chcesz przejść między ustawieniami ziarna kawy i zmielona kawa lub odwrotnie. Normalna filiżanka / duża filiżanka Naciśnij przycisk normalna / duża filiżanka, jeżeli chcesz przejść między ustawieniami normalna filiżanka i duża filiżanka lub odwrotnie. Jedna filiżanka / dwie filiżanki Podstaw filiżankę do kawy pod każdy z obu otworów wylotu kawy. Naciśnij dwa razy przycisk Parzenie. W wyświetlaczu pojawiają się 2 symbole filiżanek, zależnie od wyboru albo normalnych filiżanek, albo dużych filiżanek. Parzenie kawy z zapamiętaną ilością i ustawieniami aromatu Możesz indywidualnie programować ilość kawy w filiżance oraz szereg ustawień związanych z aromatem kawy (siehe Programowanie ustawień standardowych, Seite 19). Jeżeli chcesz zaparzyć kawę z zapamiętanymi ustawieniami, naciśnij wcześniej krótko przycisk Menu / OK / Pamięć. W wyświetlaczu musi się świecić M. Automat do parzenia kawy MD

14 Ręczne przerywanie procesu parzenia Aby przerwać proces parzenia, naciśnij przycisk Normalna / duża filiżanka. Automatyczne płukanie Po zaparzeniu każdych dziesięciu filiżanek kawy urządzenie jest automatycznie płukane. Jest to sygnalizowane przez jednoczesne świecenie przycisków Menu / OK / Pamięć i Parzenie. Informacja Jeżeli urządzenie nie było przez jakiś czas używane, pierwsza gorąca woda może zostać ochłodzona przez zimny zespół parzący. Przed zaparzeniem pierwszej filiżanki kawy zalecamy przepuścić przez urządzenie samą wodę. W tym celu przyciskiem ziarna / zmielona kawa wybierz tryb zmielonej kawy, ale nie wsypuj zmielonej kawy. Automat do parzenia kawy MD

15 PRZYGOTOWYWANIE GORąCEJ WODY UWAGA! Niebezpieczeństwo oparzenia parą albo gorącą wodą! Nigdy nie kieruj strumienia pary albo gorącej wody na siebie ani na inne osoby. Urządzenie musi się znajdować w trybie normalnym. Podstaw odporne na wysoką temperaturę naczynie pod dyszę gorącej wody i pary. Ostrożnie obracaj przełącznik gorącej wody-pary w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Gorąca woda wypływa z dyszy gorącej wody i pary. Im dalej obrócisz przełącznik z położenia 0 w kierunku przeciwnym do kierunku ruchu wskazówek zegara, tym większa będzie wypływająca ilość gorącej wody. Gdy naczynie zostanie napełnione, obróć przełącznik gorącej wody-pary z powrotem w położenie 0. Automat do parzenia kawy MD

16 WYTWARZANIE PARY I SPIENIANIE MLEKA UWAGA! Nigdy nie kieruj strumienia pary albo gorącej wody na siebie ani na inne osoby! Niebezpieczeństwo oparzenia parą albo gorącą wodą! Używaj dyszy pary do spieniania mleka do cappuccino lub do podgrzewania innych napojów. Jeżeli chcesz spienić mleko, napełnij naczynie do 1/3 zimnym mlekiem. Używając mleka odtłuszczonego uzyskasz stabilniejszą piankę. Naciśnij przycisk Para / wstecz. Urządzenie przechodzi w tryb Para. Podczas nagrzewania z dyszy wydobywa się para. Podstaw filiżankę albo odporną na wysoką temperaturę szklankę pod dyszę gorącej wody i pary. Ostrożnie obróć przełącznik gorącej wody-pary do oporu w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Trzymaj przy tym otwór dyszy tuż pod powierzchnią mleka. Po spienieniu mleka obróć przełącznik gorącej wody-pary z powrotem w położenie 0. Aby móc znowu parzyć kawę, musisz wrócić do trybu normalnego. Naciśnij przycisk Menu / OK/ Pamięć. Przyciski Para / wstecz i Menu / OK/ Pamięć migają jednocześnie. Gdy przycisk Menu / OK / Pamięć świeci, możesz parzyć kawę. Automat do parzenia kawy MD

17 PROGRAMOWANIE USTAWIEŃ STANDARDOWYCH Jeżeli chcesz zaprogramować ustawienia standardowe, musisz przejść do trybu programowania. Przytrzymaj przez pięć sekund przycisk Menu / OK / Pamięć. W wyświetlaczu zaczynają migać symbole normalna filiżanka i M. Znikają czubki strzałek. Urządzenie automatycznie wraca do trybu normalnego, jeżeli przez dziesięć sekund nie zostanie naciśnięty żaden przycisk, z wyjątkiem punktów menu Parzenie i Usuwanie kamienia. Dokonane zmiany nie zostaną w tej sytuacji zapamiętane. Istnieją dwie możliwości wybranie następnego punktu menu i dokonania zmiany ustawień: Jeżeli chcesz zapamiętać zmienione ustawienia, użyj przycisku Menu / OK/ Pamięć. Jeżeli zmieniasz tylko ustawienia następnego parzenia, których nie chcesz zapamiętywać, użyj przycisku Para / wstecz. Symbol M nie jest wyświetlany. Zapamiętywanie nowej ilości kawy na normalną filiżankę Maksymalna ilość kawy na normalną filiżankę wynosi 100 ml. Fabrycznie jest ustawiona ilość 40 ml (ilość odpowiednia np. dla filiżanki do espresso). Podstaw filiżankę pod wylot kawy. Przytrzymaj przez pięć sekund przycisk Menu / OK / Pamięć, aby przejść do trybu programowania. Przejdź do punktu menu normalna filiżanka. Rozpocznij parzenie przyciskiem Parzenie. Przerwij parzenie przyciskiem normalna / duża filiżanka po osiągnięciu żądanej ilości kawy w filiżance. Jeżeli chcesz zapamiętać tę ilość, użyj przycisku Menu / OK/ Pamięć. Automat do parzenia kawy MD

18 Jeżeli nie przerwiesz parzenia przyciskiem normalna / duża filiżanka, lecz zaczekasz, aż w filiżance znajdzie się 100 ml kawy, wartość ta nie zostanie zapamiętana. Zapamiętywanie nowej ilości kawy na dużą filiżankę Ilość kawy Maksymalna ilość kawy na dużą filiżankę wynosi 200 ml. Fabrycznie jest ustawiona ilość 100 ml. Podstaw filiżankę pod wylot kawy. Przytrzymaj przez pięć sekund przycisk Menu / OK / Pamięć, aby przejść do trybu programowania. Przejdź do punktu menu normalna filiżanka. Naciśnij przycisk Para / wstecz. Rozpocznij parzenie przyciskiem Parzenie. Przerwij parzenie przyciskiem normalna / duża filiżanka, gdy w filiżance znajdzie się żądana ilość kawy. Jeżeli chcesz zapamiętać tę ilość, użyj przycisku Menu / OK/ Pamięć. Jeżeli żądana ilość jest większa od 180 ml, zalecamy dwukrotne parzenie, ponieważ inaczej kawa będzie bardzo słaba. Możesz parzyć kawę z normalnej, mniejszej lub większej ilości zmielonej kawy. Ustawienie normalna jest sygnalizowane w wyświetlaczu przez dwa znajdujące się pośrodku czubki strzałek. W przypadku ustawienia mniejszej ilości kawy strzałki te znajdują się z lewej, a w przypadku ustawienia większej ilości kawy z prawej strony. Przejdź do punktu menu ilość kawy. Miga symbol ziaren kawy. Zmień ilość kawy przyciskami ziarna / zmielona kawa ( ) i normalna / duża filiżanka (+). Automat do parzenia kawy MD

19 Wstępny wtrysk wody Przed parzeniem zmielona kawa jest lekko nawilżana i pęcznieje. Dzięki temu kawa może uzyskać lepszy aromat. Możesz parzyć kawę przy normalnej, mniejszej lub większej ilości wtryskiwanej wody. Najkorzystniejsze ustawienie zależy od gatunku kawy, stopnia jej zmielenia i Twoich osobistych upodobań. Jeżeli kawa jest zmielona drobniej, ustaw także większą ilość wtryskiwanej wody. Ustawienie normalna ilość wtrysku jest sygnalizowane w wyświetlaczu przez dwa znajdujące się pośrodku czubki strzałek. W przypadku ustawienia mniejsza ilość wtrysku strzałki te znajdują się z lewej, a w przypadku ustawienia większa ilość wtrysku z prawej strony. Przejdź do punktu menu ilość wtrysku. Miga symbol zmielonej kawy. Zmień ilość wtryskiwanej wody przyciskami ziarna / zmielona kawa ( ) i normalna / duża filiżanka (+). Czas parzenia Możesz wybierać między normalnym, krótszym lub dłuższym czasem parzenia. Ustawienie normalny jest sygnalizowane w wyświetlaczu przez dwa znajdujące się pośrodku czubki strzałek. W przypadku ustawienia krótszy czas parzenia strzałki te znajdują się z lewej, a w przypadku ustawienia dłuższy czas parzenia z prawej strony. Przejdź do punktu menu czas parzenia. Migają jednocześnie symbole ziaren kawy i zmielonej kawy. Zmień czas parzenia przyciskami ziarna / zmielona kawa ( ) i normalna / duża filiżanka (+). Temperatura parzenia Możesz wybierać między normalną, niższą lub wyższą temperaturą parzenia. Ustawienie normalna jest sygnalizowane w wyświetlaczu przez dwa znajdujące się pośrodku Automat do parzenia kawy MD

20 Tryb energooszczędny Wprowadzanie stopnia twardości wody czubki strzałek. W przypadku ustawienia niższa temperatura parzenia strzałki te znajdują się z lewej, a w przypadku ustawienia wyższa temperatura parzenia z prawej strony. Ustawieniem fabrycznym jest ustawienie wysoka. Przejdź do punktu menu temperatura parzenia. Miga symbol pary. Zmień temperaturę parzenia przyciskami ziarna / zmielona kawa ( ) i normalna / duża filiżanka (+). Jeżeli urządzenie nie jest używane przez pewien czas, przechodzi w tryb energooszczędny. Można to poznać po tym, że migają jednocześnie lampka zasilania sieciowego i przycisk pary. Tryb energooszczędny możesz przerwać przez naciśnięcie dowolnego przycisku. Możesz przy tym ustawić okres od 15 minut do 11:15 godzin, ustawieniem fabrycznym jest 1 godzina. Przejdź do punktu menu tryb energooszczędny. Miga symbol zmielonej kawy i symbol pary. Używaj przycisku (+), aby zwiększać ustawiony czas w krokach po 15 minut. Używaj przycisku ( ), aby zmniejszać ustawiony czas w krokach po 15 minut. Ustawiony czas jest sygnalizowany przez pary czubków strzałek. Każda para czubków strzałek przy górnej krawędzi wyświetlacza oznacza przy tym 1/4 godziny, a jeden z pozostałych czubków strzałek pełną godzinę. W przykładzie obok jest więc ustawione 1 1/2 godziny. Moment usunięcia kamienia jest określany automatycznie na podstawie zużycia wody i może być dostosowywany do trzech poziomów twardości wody. Zapytaj o stopień twardości Twojej wody w zakładzie wodociągowym. Przejdź do punktu menu tryb energooszczędny. Automat do parzenia kawy MD

21 Miga symbol Recover. Ustawienie normalny jest sygnalizowane w wyświetlaczu przez dwa znajdujące się pośrodku czubki strzałek. W przypadku ustawienia miękkiej wody strzałki te znajdują się z lewej, a w przypadku ustawienia twardej wody z prawej strony. Ustawieniem fabrycznym jest ustawienie wysoka. Informacja: Po naciśnięciu przycisku Menu wyświetlane są dalsze opcje. Służą one do odczytywania wymaganych prac serwisowych i konserwacyjnych, zobacz rozdział Oczyszczanie i pielęgnacja. Automat do parzenia kawy MD

22 OCZYSZCZANIE I PIELĘGNACJA Zanim rozpoczniesz oczyszczanie urządzenia, musisz wyjąć wtyczkę sieciową z gniazdka. UWAGA! Nie pozwalaj, by do obudowy urządzenia dostawała się wilgoć. Niebezpieczeństwo porażenia prądem. Nigdy nie myj automatu do parzenia kawy agresywnymi, szorującymi środkami czyszczącymi. Oczyszczanie zewnętrznej strony urządzenia Oczyszczanie pojemnika na wodę Oczyszczanie wylotu kawy Oczyszczaj zewnętrzne powierzchnie urządzenia i akcesoria miękką, wilgotną szmatką. Zdejmij pojemnik na wodę. Wypłucz pojemnik na wodę czystą wodą. Załóż pojemnik na wodę. Wylot kawy można wyjmować do oczyszczania. Naciśnij zatrzask, aby zwolnić blokadę (A). Przechyl wylot kawy w stronę urządzenia (B). Wyjmij wylot kawy, pociągając go na dół (C). Wypłucz wylot kawy czystą wodą. Załóż wylot kawy. Wykonaj czynności A do C w odwrotnej kolejności. Uważaj, by zatrzask dobrze się zablokował. Inaczej wylot kawy nie zostanie prawidłowo zamocowany. Automat do parzenia kawy MD

23 Oczyszczanie zespołu parzącego Zanim rozpoczniesz oczyszczanie urządzenia, musisz wyjąć wtyczkę sieciową z gniazdka. Jeżeli codziennie używasz urządzenia, musisz regularnie oczyszczać zespół parzący, co najmniej raz na tydzień. Do oczyszczania używaj tylko ciepłej wody. Zaczekaj, aż urządzenie wystygnie. Otwórz drzwiczki serwisowe. Podnieś zespół parzący nieco do góry i ostrożnie wysuń go poziomo z urządzenia. Starannie wypłucz zespół parzący ciepłą wodą. Zaczekaj, aż zespół parzący wyschnie. Oczyść komorę serwisową wilgotną szmatką. Wsuń zespół parzący do urządzenia tak, by samoczynnie się zablokował. Zamknij drzwiczki serwisowe. Prawidłowo ustaw zespół parzący. Jeżeli zespół parzący blokuje się przy zakładaniu, przesuń go nieco w lewo i prawo tak, by stożkowe zaczepy zespołu parzącego zaskoczyły na wałku napędowym silniczka. Jeżeli w dalszym ciągu nie możesz założyć zespołu parzącego, skontroluj, czy znajduje się on w prawidłowej pozycji wyjściowej. Jest tak, gdy jest zachowany odstęp ok. 10 mm (zobacz rysunek niżej). Automat do parzenia kawy MD

24 Jeżeli tak nie jest, musisz przywrócić właściwą pozycję wyjściową przez obrócenie wrzecionka. Wykonaj następujące czynności: Obracaj zespół parzący, aż stanie się widoczny zaczep. Załóż górną część gwintu pomocniczego na wałek napędowy na dnie zespołu parzącego (stożkowe zaczepy). Obracaj wrzecionko do uzyskania odstępu ok. 10 mm (zobacz rysunek). W razie potrzeby skoryguj ustawienie stożkowych zaczepów zespołu parzącego tak, by zaczepy dopasowały się do wałka napędowego. OSTROŻNIE! Nigdy nie włączaj urządzenia bez założonego zespołu parzącego. Nie uruchamiaj urządzenia, jeżeli nie udało Ci się prawidłowo założyć zespół parzący. Może to spowodować uszkodzenie urządzenia. W takiej sytuacji zwróć się do serwisu. Automat do parzenia kawy MD

25 Gdy zespół parzący znajdzie się w prawidłowej pozycji wyjściowej, można go znowu założyć. Oczyszczanie zbiornika na fusy Zdejmij zbiornik na fusy. Wyjmij fusy. Umyj zbiornik na fusy pod bieżącą wodą i wysusz go. Załóż zbiornik na fusy. Opróżnianie i oczyszczanie wanienki Opróżniaj i oczyszczaj wanienkę regularnie, najpóźniej po jej całkowitym napełnieniu. Można to rozpoznać po tym, że wskaźnik poziomu wanienki wystaje do góry. Wyciągnij wanienkę. Zdejmij pokrywę wanienki. Umyj wanienkę i pokrywę wanienki pod bieżącą wodą i wysusz je. Załóż pokrywę wanienki na wanienkę. Włóż wanienkę. Urządzenie pracuje tylko z prawidłowo założoną wanienką. Usuwanie kamienia Aby zapewnić prawidłowe działanie urządzenia, należy z niego regularnie usuwać kamień. Możesz odczytać, jak duże było dotychczasowe zużycie wody do momentu usunięcia kamienia. W tym celu musisz przejść do trybu programowania. Naciskaj przycisk Menu / OK/ Pamięć przez pięć sekund. Naciskaj przycisk Menu / OK/ Pamięć tak długo, aż zostanie wyświetlone słowo Refill. Policz pary czubków strzałek. Każda para oznacza 1/14 dozwolonego przepływu wody. Uwaga! Jeżeli w tym punkcie menu zostanie otwarty przełącznik gorącej wody-pary, zostanie rozpoczęty Automat do parzenia kawy MD

26 Łączna ilość zaparzonych filiżanek program usuwający kamień. Aby usunąć z urządzenia kamień, wykonaj następujące czynności: Podstaw naczynie o pojemności ponad 1 litra pod dyszę gorącej wody i pary. Wlej do pojemnika na wodę litr preparatu do usuwania kamienia. Użyj preparatu do usuwania kamienia z urządzeń gospodarstwa domowego. Przestrzegaj instrukcji stosowania preparatu do usuwania kamienia. Rozpocznij usuwanie kamienia przez otwarcie przełącznika gorącej wody i pary. Symbole Refill i Recover migają na zmianę, podczas gdy program usuwania kamienia jest wykonywany etapami. Podczas wykonywania programu urządzenie nie reaguje na przyciskanie przycisków. Po zakończeniu programu usuwania kamienia w wyświetlaczu jest wyświetlany symbol Refill. Opróżnij naczynie ze zużytym preparatem do usuwania kamienia i podstaw je znowu pod dyszę gorącej wody i pary. Dobrze wypłucz pojemnik na wodę i wlej do niego czystą wodę. Miga symbol Refill. Należy teraz zaczekać 12 minut. Po upływie tego czasu symbole Refill i Recover migają na zmianę. Woda wypływa z dyszy gorącej wody i pary. Po opróżnieniu pojemnika na wodę obróć przełącznik gorącej wody-pary na 0. Usuwanie kamienia jest zakończone. Urządzenie jest nagrzewane i przechodzi w tryb normalny. Możesz wyświetlić łączną ilość zaparzonych filiżanek. W tym celu musisz przejść do trybu programowania. Naciskaj przez pięć sekund przycisk Menu / OK/ Pamięć. W wyświetlaczu zaczynają migać symbole normalna filiżanka i M. Gasną czubki strzałek. Automat do parzenia kawy MD

27 Naciskaj przycisk Menu / OK/ Pamięć tak długo, aż w wyświetlaczu zaczną jednocześnie migać dwa symbole filiżanek do kawy. Łączna ilość zaparzonych filiżanek jest pokazywana przez pary czubków strzałek. Każda para czubków strzałek przy krawędzi wyświetlacza oznacza 500 zaparzonych filiżanek. Automat do parzenia kawy MD

28 POMOC W RAZIE USTEREK Komunikat ostrzegawczy Przyczyna i sposób usunięcia Symbol świeci: Za mało wody w pojemniku na wodę. Uzupełnij wodę. Symbol miga: Problem z przepływem wody. Wyłącz urządzenie na 172 godziny i włącz je ponownie. Jeżeli błąd jest dalej wyświetlany, zwróć się do serwisu. Symbol świeci, mimo że w pojemniku jest dość wody: W szczelinie między czujnikiem a pływakiem może się znajdować powietrze. Ostrożnie porusz urządzeniem, aby woda odpłynęła. Symbol świeci: Przycisk gorącej wody-pary został naciśnięty podczas parzenia kawy lub autotestu urządzenia. Obróć przełącznik gorącej wody-pary w położenie 0. Symbol miga, jednocześnie miga M : Utrata danych elektronicznych w urządzeniu, nie powoduje żadnych zakłóceń. Naciśnij przycisk Parzenie. Gaśnie Warning, M przestaje migać. Symbol miga: Zespół parzący nie jest prawidłowo założony. Sprawdź, czy zespół parzący jest prawidłowo założony (rozdz. Oczyszczanie zespołu parzącego ) i ponownie uruchom urządzenie. Jeżeli problem występuje dalej, zwróć się do serwisu. Symbol świeci: Wanienka lub zbiornik na fusy nie są prawidłowo założone. Prawidłowo załóż element. Symbol miga: Zostało zaparzone 10 filiżanek kawy. Opróżnij zbiornik na fusy. Kilka symboli miga jednocześnie (np. Refill i Recover ): Czujniki sygnalizują zabrudzenie we wnętrzu urządzenia. Aby oczyścić urządzenie, wykonaj program usuwania kamienia, ale bez dodawania preparatu do usuwania kamienia. Automat do parzenia kawy MD

29 Gdy jest wyświetlany jeden z opisanych komunikatów czubki strzałek przemieszczają się w kierunku przeciwnym do kierunku ruchu wskazówek zegara. W razie wystąpienia innych zakłóceń zwróć się do naszego Centrum Serwisowego. Automat do parzenia kawy MD

30 UTYLIZACJA UTYLIZACJA Po zakończeniu użytkowania urządzenia nie wyrzucaj go z normalnym śmieciami domowymi! Zapytaj w urzędzie miejskim lub urzędzie gminy albo w sklepie specjalistycznym o możliwości zgodnej z zasadami ochrony środowiska utylizacji urządzenia. 32

31 DANE TECHNICZNE DANE TECHNICZNE Zasilanie napięciem: 230 V ~ 50 Hz Pobór mocy: 1300 W Rozmiary (Dł. x wys. x szer.): ok. 34,2 x 36,6 x 36,7 cm Ciężar: ok. 9 kg Pojemnik na wodę: 1,4 l Pojemnik na ziarna kawy: 250 g Zbiornik na fusy: 0,6 l Zmiany techniczne zastrzeżone! Automat do parzenia kawy MD
