1 SPECYFIKACJA TECHNICZA WYKONANIA I ODBIORU ROBÓT 1. Nazwa zamówienia : Remont ogrodzeń 2. Adres obiektu budowlanego : Bolesławiec ul. Komuny Paryskiej nr 30, 31/32, 33, 35, 36, 37, 39, Drzymały 9 Opitza 1, Opitza 9 3. Nazwa zamawiającego : Miejski Zakład Gospodarki Mieszkaniowej w Bolesławcu ul. Dolne Młyny nr Bolesławiec 4. Zakres robót budowlanych objętych przedmiotem zamówienia nazwy i kody: grupa robot : Roboty budowlane kategoria robót : roboty murarskie roboty kamieniarskie kamieniarskie roboty wykończeniowe róŝne specjalne roboty budowlane

2 Warunki wykonania i odbioru robót budowlanych odpowiadających zawartości specyfikacji technicznej wykonania i odbioru robót. 1.Cześć ogólna : 1. Nazwa zadania : Remont ogrodzeń i murków oporowych 1.1 Przedmiot i zakres robót budowlanych : grupa robot : kategoria robót : Roboty budowlane roboty murarskie roboty kamieniarskie kamieniarskie roboty wykończeniowe róŝne specjalne roboty budowlane 1.Stan istniejący : Murki oporowe i ogrodzenia wykonane z cegieł i kamienia piaskowca. W części ogrodzenia metalowe kute osadzone na cokole z kamienia w części posiadające przęsła ze stali kątowej wypełnione siatką mocowane do słupków z cegły. Stan techniczny i estetyczny murków i ogrodzeń jest niedostateczny. 2.Wyszczególnienie i opis prac towarzyszących i robót tymczasowych: Prace towarzyszące niezbędne do wykonania robót podstawowych,oraz robót tymczasowych: - oznaczenie placu budowy - remontu taśmami ostrzegawczymi, oraz tablicami informującymi o prowadzonych robotach - wyznaczenie tymczasowego placu składowania materiałów oraz miejsca składowania materiałów z rozbiórki 3.Informacja o terenie budowy : a) organizacja robót rozpoczęcie robót naleŝy uzgodnić z Inwestorem, określając od kiedy moŝna wykonywać prace (po dokonaniu niezbędnych ustaleń) b) zabezpieczenie interesów osób trzecich jak w pkt.a c) warunki bezpieczeństwa pracy podczas robót naleŝy zachować podstawowe przepisy BHP, przed rozpoczęciem robót naleŝy przeprowadzić instruktaŝ pracowników na stanowisku Roboty naleŝy realizować zgodnie z opracowanym harmonogramem robót stanowiącym załącznik do umowy. 4. Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji i specyfikacji technicznej wykonania i odbioru robót budowlanych: Kierownik budowy : Osoba wyznaczona przez Wykonawcę, upowaŝniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji zadania posiadająca stosowne uprawnienia zgodne z przepisami Prawa budowlanego. Dokumenty budowy : - protokół przekazania terenu budowy, - umowa, - protokoły odbioru robót 5.Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości: Wyroby budowlane uŝyte do realizacji zadania winny odpowiadać wymogom zawartym :

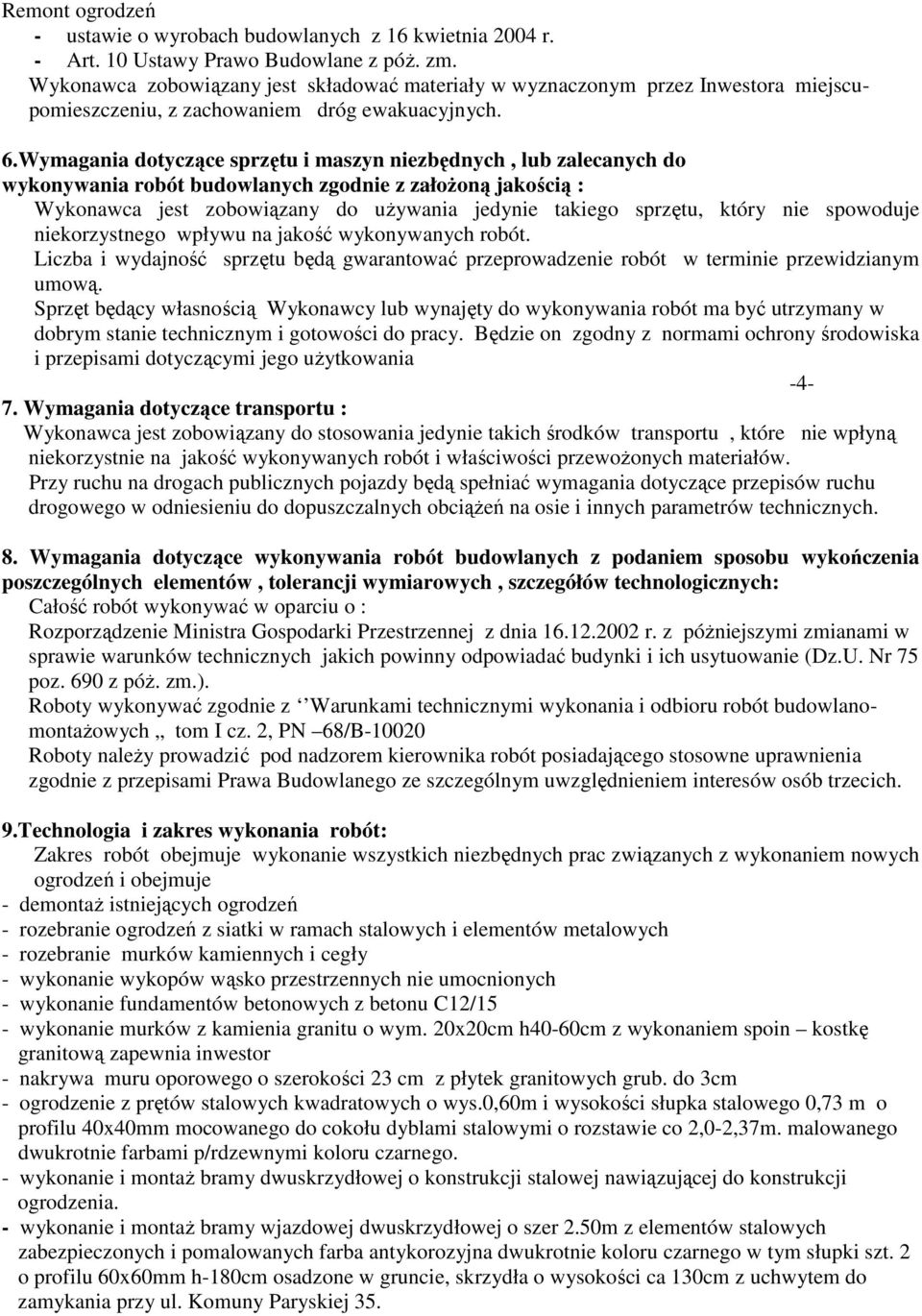

3 - ustawie o wyrobach budowlanych z 16 kwietnia 2004 r. - Art. 10 Ustawy Prawo Budowlane z póŝ. zm. Wykonawca zobowiązany jest składować materiały w wyznaczonym przez Inwestora miejscupomieszczeniu, z zachowaniem dróg ewakuacyjnych. 6.Wymagania dotyczące sprzętu i maszyn niezbędnych, lub zalecanych do wykonywania robót budowlanych zgodnie z załoŝoną jakością : Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Liczba i wydajność sprzętu będą gwarantować przeprowadzenie robót w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonywania robót ma być utrzymany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania Wymagania dotyczące transportu : Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciąŝeń na osie i innych parametrów technicznych. 8. Wymagania dotyczące wykonywania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów, tolerancji wymiarowych, szczegółów technologicznych: Całość robót wykonywać w oparciu o : Rozporządzenie Ministra Gospodarki Przestrzennej z dnia r. z póŝniejszymi zmianami w sprawie warunków technicznych jakich powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690 z póŝ. zm.). Roboty wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych tom I cz. 2, PN 68/B Roboty naleŝy prowadzić pod nadzorem kierownika robót posiadającego stosowne uprawnienia zgodnie z przepisami Prawa Budowlanego ze szczególnym uwzględnieniem interesów osób trzecich. 9.Technologia i zakres wykonania robót: Zakres robót obejmuje wykonanie wszystkich niezbędnych prac związanych z wykonaniem nowych ogrodzeń i obejmuje - demontaŝ istniejących ogrodzeń - rozebranie ogrodzeń z siatki w ramach stalowych i elementów metalowych - rozebranie murków kamiennych i cegły - wykonanie wykopów wąsko przestrzennych nie umocnionych - wykonanie fundamentów betonowych z betonu C12/15 - wykonanie murków z kamienia granitu o wym. 20x20cm h40-60cm z wykonaniem spoin kostkę granitową zapewnia inwestor - nakrywa muru oporowego o szerokości 23 cm z płytek granitowych grub. do 3cm - ogrodzenie z prętów stalowych kwadratowych o wys.0,60m i wysokości słupka stalowego 0,73 m o profilu 40x40mm mocowanego do cokołu dyblami stalowymi o rozstawie co 2,0-2,37m. malowanego dwukrotnie farbami p/rdzewnymi koloru czarnego. - wykonanie i montaŝ bramy dwuskrzydłowej o konstrukcji stalowej nawiązującej do konstrukcji ogrodzenia. - wykonanie i montaŝ bramy wjazdowej dwuskrzydłowej o szer 2.50m z elementów stalowych zabezpieczonych i pomalowanych farba antykorozyjna dwukrotnie koloru czarnego w tym słupki szt. 2 o profilu 60x60mm h-180cm osadzone w gruncie, skrzydła o wysokości ca 130cm z uchwytem do zamykania przy ul. Komuny Paryskiej 35.

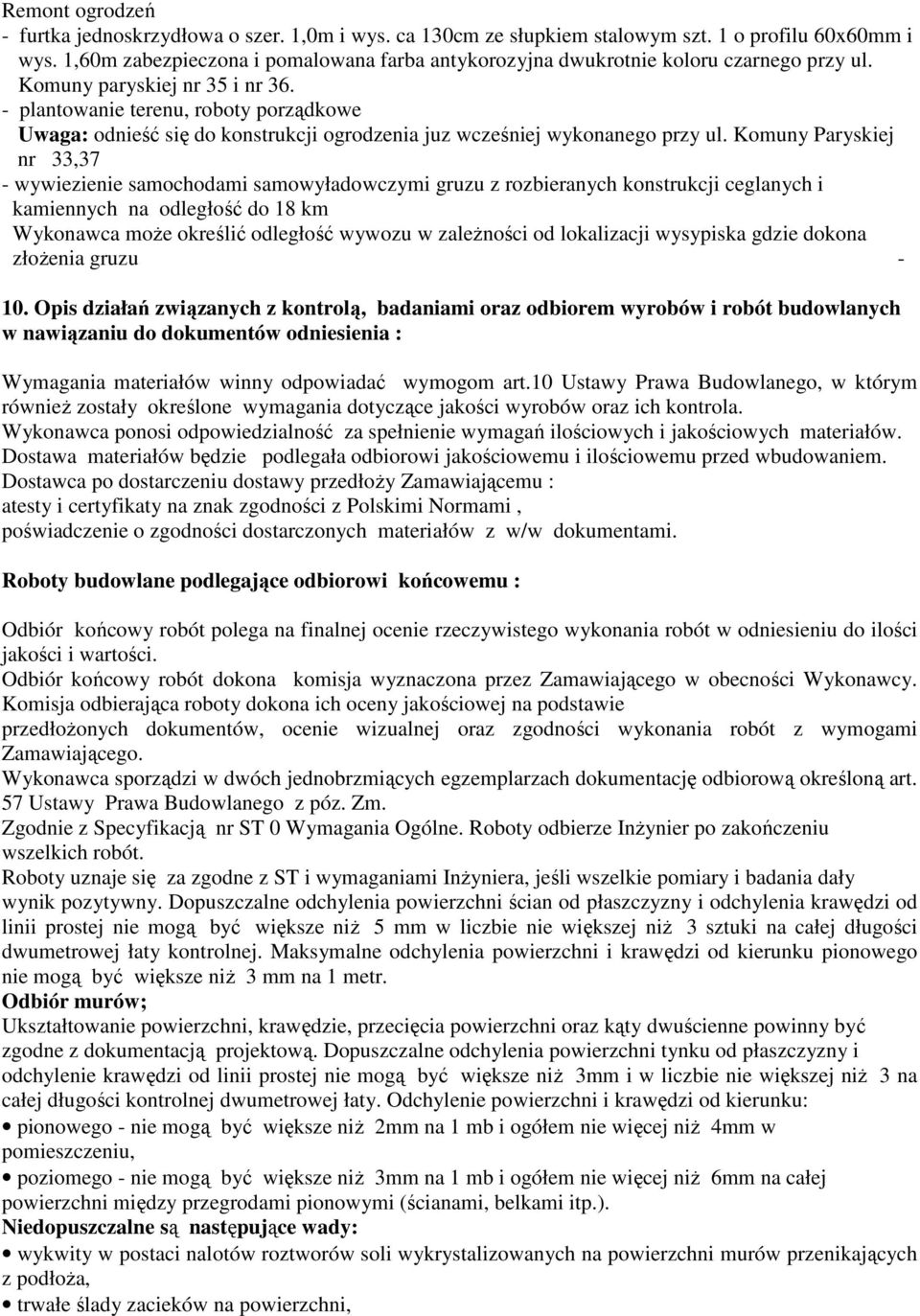

4 - furtka jednoskrzydłowa o szer. 1,0m i wys. ca 130cm ze słupkiem stalowym szt. 1 o profilu 60x60mm i wys. 1,60m zabezpieczona i pomalowana farba antykorozyjna dwukrotnie koloru czarnego przy ul. Komuny paryskiej nr 35 i nr plantowanie terenu, roboty porządkowe Uwaga: odnieść się do konstrukcji ogrodzenia juz wcześniej wykonanego przy ul. Komuny Paryskiej nr 33,37 - wywiezienie samochodami samowyładowczymi gruzu z rozbieranych konstrukcji ceglanych i kamiennych na odległość do 18 km Wykonawca moŝe określić odległość wywozu w zaleŝności od lokalizacji wysypiska gdzie dokona złoŝenia gruzu Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia : Wymagania materiałów winny odpowiadać wymogom art.10 Ustawy Prawa Budowlanego, w którym równieŝ zostały określone wymagania dotyczące jakości wyrobów oraz ich kontrola. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów. Dostawa materiałów będzie podlegała odbiorowi jakościowemu i ilościowemu przed wbudowaniem. Dostawca po dostarczeniu dostawy przedłoŝy Zamawiającemu : atesty i certyfikaty na znak zgodności z Polskimi Normami, poświadczenie o zgodności dostarczonych materiałów z w/w dokumentami. Roboty budowlane podlegające odbiorowi końcowemu : Odbiór końcowy robót polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ilości jakości i wartości. Odbiór końcowy robót dokona komisja wyznaczona przez Zamawiającego w obecności Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, ocenie wizualnej oraz zgodności wykonania robót z wymogami Zamawiającego. Wykonawca sporządzi w dwóch jednobrzmiących egzemplarzach dokumentację odbiorową określoną art. 57 Ustawy Prawa Budowlanego z póz. Zm. Zgodnie z Specyfikacją nr ST 0 Wymagania Ogólne. Roboty odbierze InŜynier po zakończeniu wszelkich robót. Roboty uznaje się za zgodne z ST i wymaganiami InŜyniera, jeśli wszelkie pomiary i badania dały wynik pozytywny. Dopuszczalne odchylenia powierzchni ścian od płaszczyzny i odchylenia krawędzi od linii prostej nie mogą być większe niŝ 5 mm w liczbie nie większej niŝ 3 sztuki na całej długości dwumetrowej łaty kontrolnej. Maksymalne odchylenia powierzchni i krawędzi od kierunku pionowego nie mogą być większe niŝ 3 mm na 1 metr. Odbiór murów; Ukształtowanie powierzchni, krawędzie, przecięcia powierzchni oraz kąty dwuścienne powinny być zgodne z dokumentacją projektową. Dopuszczalne odchylenia powierzchni tynku od płaszczyzny i odchylenie krawędzi od linii prostej nie mogą być większe niŝ 3mm i w liczbie nie większej niŝ 3 na całej długości kontrolnej dwumetrowej łaty. Odchylenie powierzchni i krawędzi od kierunku: pionowego - nie mogą być większe niŝ 2mm na 1 mb i ogółem nie więcej niŝ 4mm w pomieszczeniu, poziomego - nie mogą być większe niŝ 3mm na 1 mb i ogółem nie więcej niŝ 6mm na całej powierzchni między przegrodami pionowymi (ścianami, belkami itp.). Niedopuszczalne są następujące wady: wykwity w postaci nalotów roztworów soli wykrystalizowanych na powierzchni murów przenikających z podłoŝa, trwałe ślady zacieków na powierzchni,

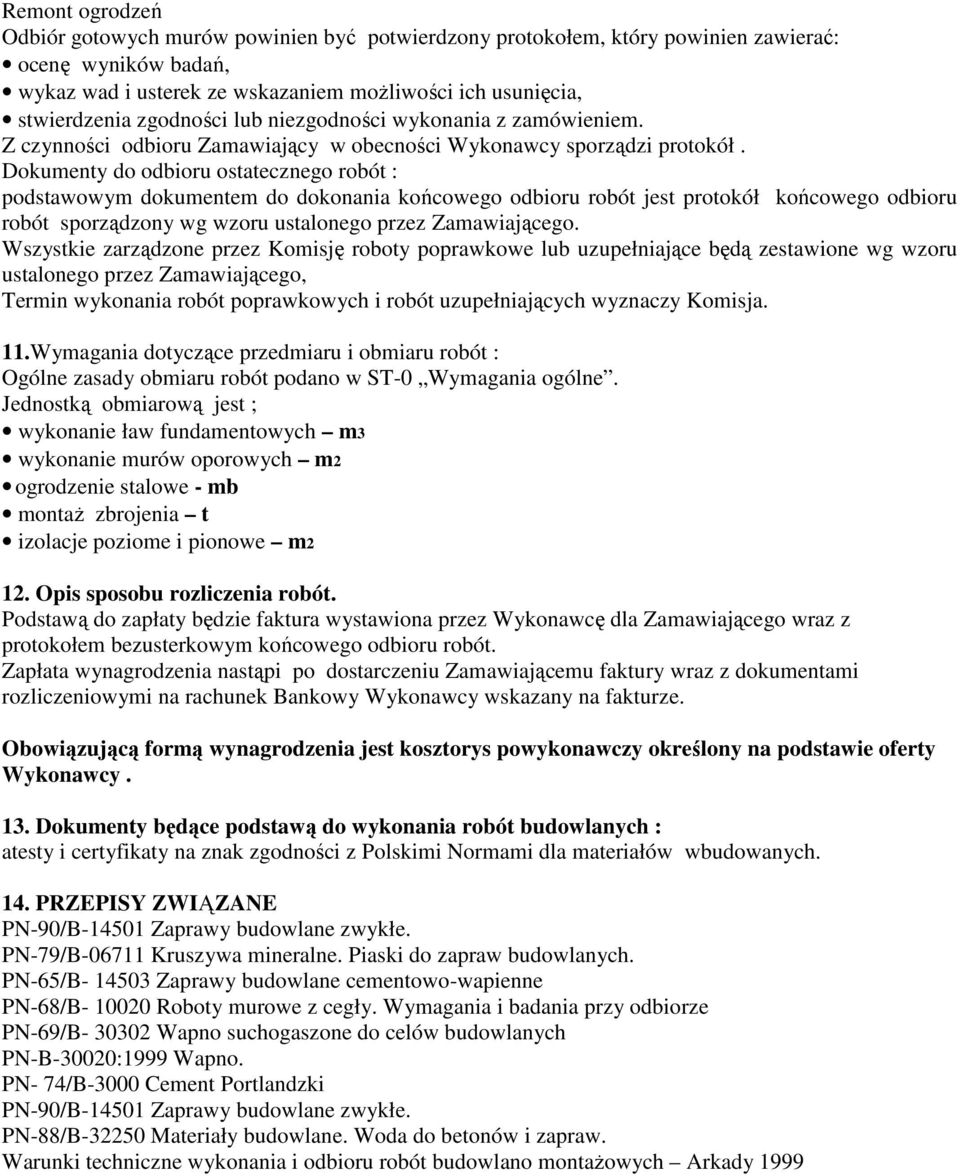

5 Odbiór gotowych murów powinien być potwierdzony protokołem, który powinien zawierać: ocenę wyników badań, wykaz wad i usterek ze wskazaniem moŝliwości ich usunięcia, stwierdzenia zgodności lub niezgodności wykonania z zamówieniem. Z czynności odbioru Zamawiający w obecności Wykonawcy sporządzi protokół. Dokumenty do odbioru ostatecznego robót : podstawowym dokumentem do dokonania końcowego odbioru robót jest protokół końcowego odbioru robót sporządzony wg wzoru ustalonego przez Zamawiającego. Wszystkie zarządzone przez Komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego, Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Komisja. 11.Wymagania dotyczące przedmiaru i obmiaru robót : Ogólne zasady obmiaru robót podano w ST-0 Wymagania ogólne. Jednostką obmiarową jest ; wykonanie ław fundamentowych m3 wykonanie murów oporowych m2 ogrodzenie stalowe - mb montaŝ zbrojenia t izolacje poziome i pionowe m2 12. Opis sposobu rozliczenia robót. Podstawą do zapłaty będzie faktura wystawiona przez Wykonawcę dla Zamawiającego wraz z protokołem bezusterkowym końcowego odbioru robót. Zapłata wynagrodzenia nastąpi po dostarczeniu Zamawiającemu faktury wraz z dokumentami rozliczeniowymi na rachunek Bankowy Wykonawcy wskazany na fakturze. Obowiązującą formą wynagrodzenia jest kosztorys powykonawczy określony na podstawie oferty Wykonawcy. 13. Dokumenty będące podstawą do wykonania robót budowlanych : atesty i certyfikaty na znak zgodności z Polskimi Normami dla materiałów wbudowanych. 14. PRZEPISY ZWIĄZANE PN-90/B Zaprawy budowlane zwykłe. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. PN-65/B Zaprawy budowlane cementowo-wapienne PN-68/B Roboty murowe z cegły. Wymagania i badania przy odbiorze PN-69/B Wapno suchogaszone do celów budowlanych PN-B-30020:1999 Wapno. PN- 74/B-3000 Cement Portlandzki PN-90/B Zaprawy budowlane zwykłe. PN-88/B Materiały budowlane. Woda do betonów i zapraw. Warunki techniczne wykonania i odbioru robót budowlano montaŝowych Arkady 1999
