1 SPIS TREŚCI : OPIS TECHNICZNY: 4 1. DANE OGÓLNE OPIS ROZWIĄZAŃ PROJEKTOWYCH Instalacja wodociągowa Woda zimna Woda ciepła Kanalizacja sanitarna Instalacja ogrzewania Instalacja gazowa 6 3. UWAGI KOŃCOWE DO PROJEKTU. 7 RYSUNKI: S-01 Rzut parteru 1: 50 S-02 Rzut I-go piętra 1: 50 S-03 Rzut II-go piętra 1: 50 S-04 Rzut poddasza 1: 50 S-05 Rzut. Woda i kanalizacja podposadzkowa 1: 50 1

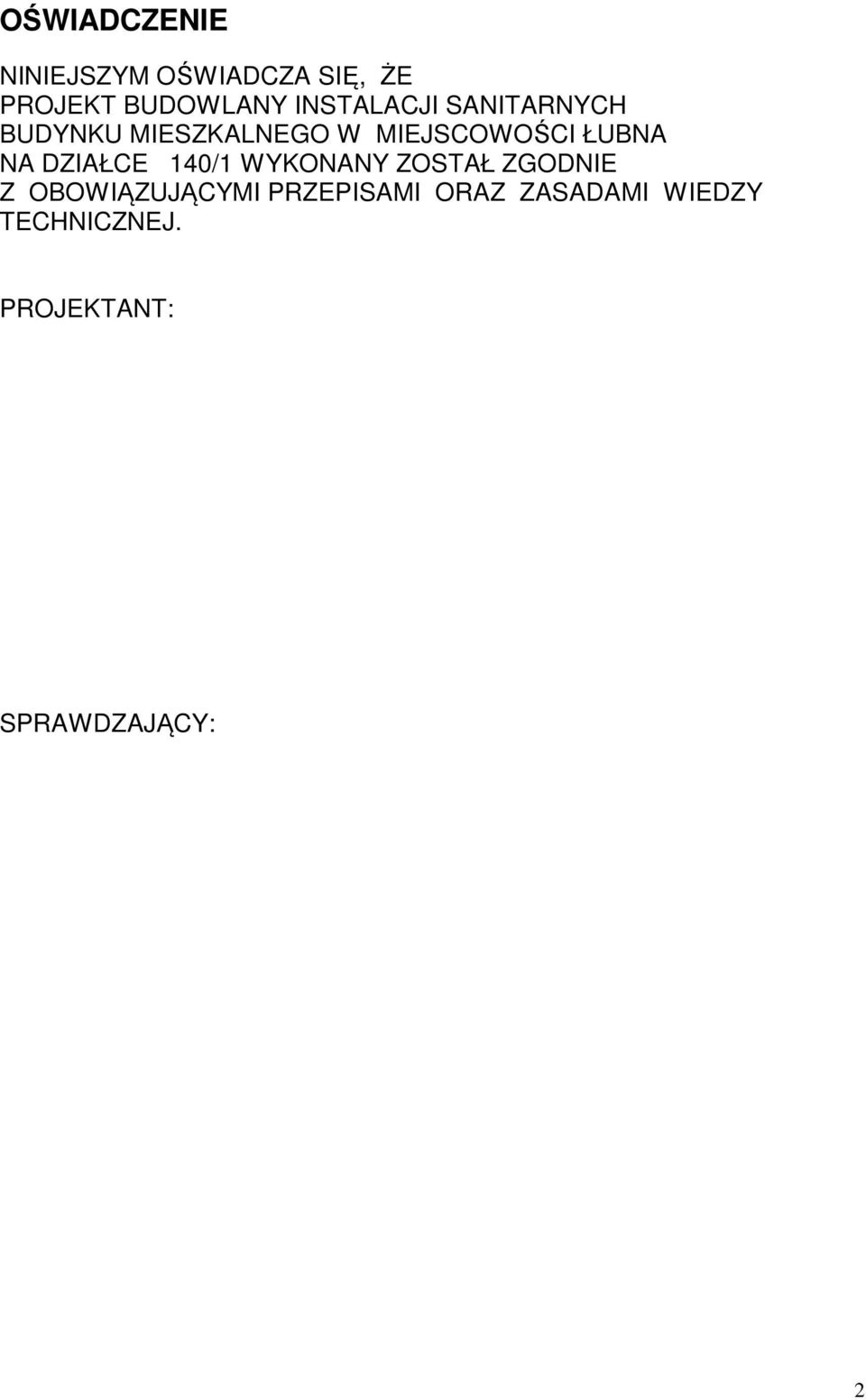

2 OŚWIADCZENIE NINIEJSZYM OŚWIADCZA SIĘ, ŻE PROJEKT BUDOWLANY INSTALACJI SANITARNYCH BUDYNKU MIESZKALNEGO W MIEJSCOWOŚCI ŁUBNA NA DZIAŁCE 140/1 WYKONANY ZOSTAŁ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ. PROJEKTANT: SPRAWDZAJĄCY: 2

3 OPIS TECHNICZNY instalacji sanitarnych 1. DANE OGÓLNE 1.1. Opis techniczny do projektu budowlano budynku mieszkalnego, wielorodzinnego w miejscowości Łubna został sporządzony w oparciu o Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 roku sprawie szczegółowego zakresu i formy dokumentacji budowlanej. Przedmiotem inwestycji jest budynek mieszkalny wielorodzinny, o wysokości 3 kondygnacji, bez piwnic. W budynku zaprojektowano 18 mieszkań. Budynek zostanie wyposażony w instalacje: ogrzewania, wodno-kanalizacyjną, gazową Podstawą do wykonania projektu są: - uzgodnienia z Inwestorem, - projekt architektoniczny, - uzgodnienia międzybranżowe, - przepisy i normy obowiązujące w tym zakresie. 2. OPIS ROZWIĄZAŃ PROJEKTOWYCH 2.1 Instalacja wodociągowa Woda zimna. Projektuje się jednostrefową instalację zasilaną z sieci miejskiej. Zapotrzebowanie wody dla potrzeb bytowo-gospodarczych miarodajne q = 2,14 l/s Zapotrzebowanie miarodajne wody dla celów p.poż. do wewnętrznego gaszenia pożaru q= 2,0 l/s Zapotrzebowanie miarodajne wody dla celów p.poż. do zewnętrznego gaszenia pożaru q= 10 l/s Doprowadzenie wody do budynku przewiduje się do wykonania z rur PE o średnicy nominalnej DN50. Na wlocie wody do budynku, na parterze w pobliżu klatki schodowej, przewiduje się montaż filtra, zestawu wodomierza głównego, zasuwę zaporową oraz zawór zwrotny antyskażeniowy EA. Rozprowadzenie wody do poszczególnych pionów w warstwach posadzkowych. Instalację hydrantową należy w całości wykonać z rur stalowych ocynkowanych Zostały zaprojektowane trzy hydranty HP25, po jednym na każdej kondygnacji w pobliżu klatki schodowej. Projektowana instalacja wewnętrzna wykonana będzie w zakresie pionów oraz 0,3 m od wejścia instalacji do lokalu z rur stalowych ocynkowanych. W zakresie podejść lokalowych zaprojektowano system z rur PEX prowadzonych w warstwach posadzkowych w rurach osłonowych (np. Uponor PEX-a lub równoważny). Projektuje się 3

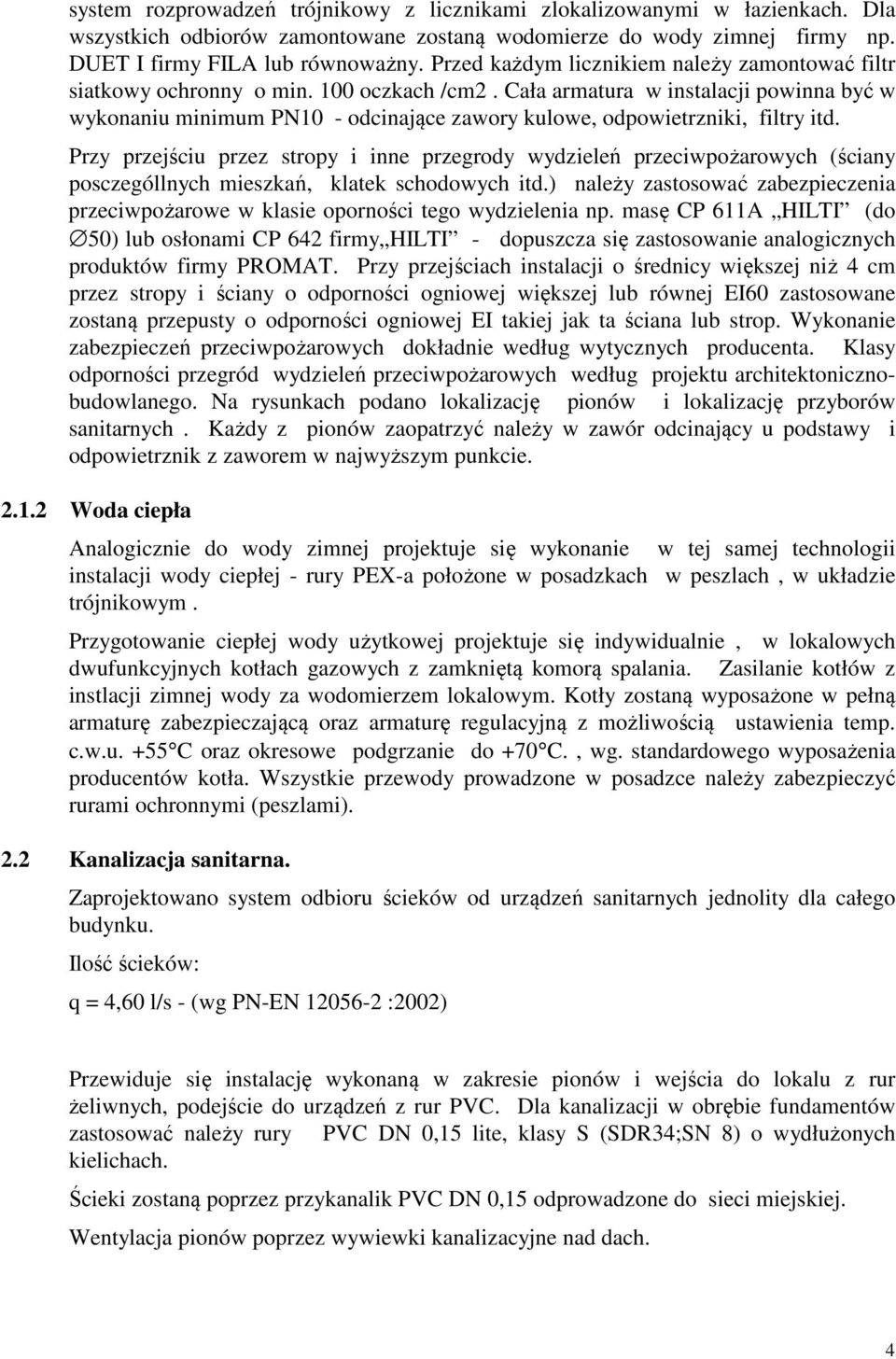

4 system rozprowadzeń trójnikowy z licznikami zlokalizowanymi w łazienkach. Dla wszystkich odbiorów zamontowane zostaną wodomierze do wody zimnej firmy np. DUET I firmy FILA lub równoważny. Przed każdym licznikiem należy zamontować filtr siatkowy ochronny o min. 100 oczkach /cm2. Cała armatura w instalacji powinna być w wykonaniu minimum PN10 - odcinające zawory kulowe, odpowietrzniki, filtry itd. Przy przejściu przez stropy i inne przegrody wydzieleń przeciwpożarowych (ściany posczególlnych mieszkań, klatek schodowych itd.) należy zastosować zabezpieczenia przeciwpożarowe w klasie oporności tego wydzielenia np. masę CP 611A HILTI (do 50) lub osłonami CP 642 firmy HILTI - dopuszcza się zastosowanie analogicznych produktów firmy PROMAT. Przy przejściach instalacji o średnicy większej niż 4 cm przez stropy i ściany o odporności ogniowej większej lub równej EI60 zastosowane zostaną przepusty o odporności ogniowej EI takiej jak ta ściana lub strop. Wykonanie zabezpieczeń przeciwpożarowych dokładnie według wytycznych producenta. Klasy odporności przegród wydzieleń przeciwpożarowych według projektu architektonicznobudowlanego. Na rysunkach podano lokalizację pionów i lokalizację przyborów sanitarnych. Każdy z pionów zaopatrzyć należy w zawór odcinający u podstawy i odpowietrznik z zaworem w najwyższym punkcie Woda ciepła Analogicznie do wody zimnej projektuje się wykonanie w tej samej technologii instalacji wody ciepłej - rury PEX-a położone w posadzkach w peszlach, w układzie trójnikowym. Przygotowanie ciepłej wody użytkowej projektuje się indywidualnie, w lokalowych dwufunkcyjnych kotłach gazowych z zamkniętą komorą spalania. Zasilanie kotłów z instlacji zimnej wody za wodomierzem lokalowym. Kotły zostaną wyposażone w pełną armaturę zabezpieczającą oraz armaturę regulacyjną z możliwością ustawienia temp. c.w.u. +55 C oraz okresowe podgrzanie do +70 C., wg. standardowego wyposażenia producentów kotła. Wszystkie przewody prowadzone w posadzce należy zabezpieczyć rurami ochronnymi (peszlami). 2.2 Kanalizacja sanitarna. Zaprojektowano system odbioru ścieków od urządzeń sanitarnych jednolity dla całego budynku. Ilość ścieków: q = 4,60 l/s - (wg PN-EN :2002) Przewiduje się instalację wykonaną w zakresie pionów i wejścia do lokalu z rur żeliwnych, podejście do urządzeń z rur PVC. Dla kanalizacji w obrębie fundamentów zastosować należy rury PVC DN 0,15 lite, klasy S (SDR34;SN 8) o wydłużonych kielichach. Ścieki zostaną poprzez przykanalik PVC DN 0,15 odprowadzone do sieci miejskiej. Wentylacja pionów poprzez wywiewki kanalizacyjne nad dach. 4

5 Przy przejściu rurociągów przez ściany kominów (szachów) należy zastosować zabezpieczenia p.poż. w klasie oporności EI60 - dokładne wskazanie ścian wydzieleń p.poz. według branży architektoniczno-budowlanej. Przy przejściu przez te wydzielenia należy zastosować zabezpieczenia p.poż. (w klasie oporności wydzielenia ) np. osłoną CP 642 firmy HILTI - dopuszcza się również zastosowanie produktów firmy PROMAT. 2.3 Instalacja ogrzewania. Zapotrzebowanie na ciepło dla poszczególnych mieszkań wynosi ok. 5 kw na każde mieszkanie, łącznie dla budynku ok.90 kw, i realizowane będzie poprzez lokalowe dwufunkcyjne kotły gazowe z zamkniętą komorą spalania, umieszczone w łazienkach, wyposażone w zestaw urządzeń zabezpieczających i regulacyjnych, zgodnie z wytycznymi producenta kotłów. Podejścia do grzejników w układzie rozdzielaczowym 2 rurowym. Całą instalację przewiduje się jako hermetyczną wykonaną z rur z polietylenu sieciowanego z warstwą antydyfuzyjną (np. evalpex-a firmy Uponor lub równorzędny) dla podejść do grzejników prowadzoną w warstwach posadzkowych w rurach osłonowych. Zaprojektowano grzejniki stalowe płytowe z typoszeregu produkcyjnego firmy PURMO lub równorzędne. Zaprojektowano grzejniki stalowe płytowe z podłączeniem z dołu z wkładką zaworową i głowicą termostatyczną OVENTROP UniLD - podejście wykonywać z bruzdy w ścianie za grzejnikiem poprzez śrubunek przyłączeniowy (regulacyjno-odcinający z opróżnianiem) OVENTROP. W pomieszczeniach łazienek zastosowano grzejniki suszarkowe typu rurkowego. Wszystkie grzejniki z zaworami termostatycznymi (wkładkami zaworowymi i głowicami termostatycznymi) oraz odpowietrznikami. Klatka schodowa na parterze ogrzewana grzejnikiem elektrycznym. Na rysunkach podano lokalizację kotłów, z których należy wykonać podejścia do grzejników, a także lokalizację samych grzejników. Wszystkie elementy i całość armatury w wykonaniu Tr =80 C, PN Instalacja gazowa. Instalacja gazowa doprowadzona zostanie z sieci miejskiej - zasilanie gazem ziemnym E (GZ50) do kurka głównego umożliwiającego odcięcie dopływu gazu, zlokalizowanego w wentylowanej, co najmniej trudnozapalnej szafce gazowej. Szafka umieszczona będzie w miejscu łatwo dostępnym, zabezpieczona przed wpływami atmosferycznymi, uszkodzeniami mechanicznymi i dostępem osób niepowołanych. Odległość kurka głównego wynosić będzie więcej niż 0,5m od krawędzi drzwi i okien oraz od powierzchni terenu. Instalacja gazowa rozprowadzona zostanie pod stropem do gazomierzy umieszczonych na klatce schodowej i zabezpieczonych przed dostępem osób niepowołanych, oddzielnie dla każdego z mieszkań. Przed każdym z gazomierzy zostanie zainstalowany zawór odcinający. 5

6 Instalacja gazowa w każdym z mieszkaniach zasilała będzie kuchnię gazową czteropalnikową i dwufunkcyjny kocioł gazowy z zamkniętą komorą spalania. Kuchnia gazowa zlokalizowana zostałą w kuchni, a kocioł gazowy w łazience. Nawiew świeżego powietrza do spalania do kotła i odprowadzenie spalin realizowane będzie przez niezależny systemowy komin dwupłaszczowy ze stali nierdzewnej (tzw. rura w rurze), prod. np. MK-Żary lub równorzędny, montowany zgodnie z wytycznymi producenta kotłów. Gazomierze i urzadzenia połączone zostaną z instalacją w sposób umożliwiający ich odłączenie bez konieczności demontażu części instalacji. Instalacja wykonana zostanie z rur stalowych bez szwu łączonych przez spawanie i zabezpieczonych przed korozją. Przed malowaniem i podłączeniem urządzeń należy przeprowadzić próbę szczelności instalacji. Całą instalację należy prowadzić po wierzchu. Odcinki instalacji biegnące w obszarze klatki schodowej należy zabezpieczyć przed uszkodzeniami mechanicznymi. 2.5 Instalacja wentylacji. Projektuje się instalację wentylacji wszystkich pomieszczeń jako grawitacyjną. Nawiew do pomieszczeń realizowany będzie poprzez nawiewniki umieszczone w dolnej lub górnej ramie okna. Wywiew poprzez pomieszczenia sanitarne murowanymi kanałami wentylacyjnymi. Dodatkowo w pomieszczeniach sanitarnych należy zastosować drzwi z kratką nawiewną umieszczoną w ich dolnej części o wolnym przekroju min. 225 cm 2. Lokalizacja elementów wentylacji grawitacyjnej pokazana została na rysunkach architektury. 3. UWAGI KOŃCOWE DO PROJEKTU: 1. Wszystkie instalacyjne przebicia podziemne ścian zewnętrznych muszą zapewniać pełną wodo- i gazo szczelność. 2. Do realizacji zaprojektowanego budynku wykonawca oraz inwestor zobowiązani są stosować wyłącznie materiały nowe, posiadające wymagane prawem atesty i certyfikaty bezpieczeństwa. 3. Prace należy prowadzić zgodnie z: - Warunkami technicznymi jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r nr 75 poz.690 z późn.zmian.), - Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych T.II Instalacje Sanitarne i Przemysłowe, - odpowiednimi wymaganiami wytycznymi warunkami COBRTI INSTAL, - instrukcjami montażu producentów materiałów i urządzeń. 6
