Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ metodą prądów wirowych

Transkrypt

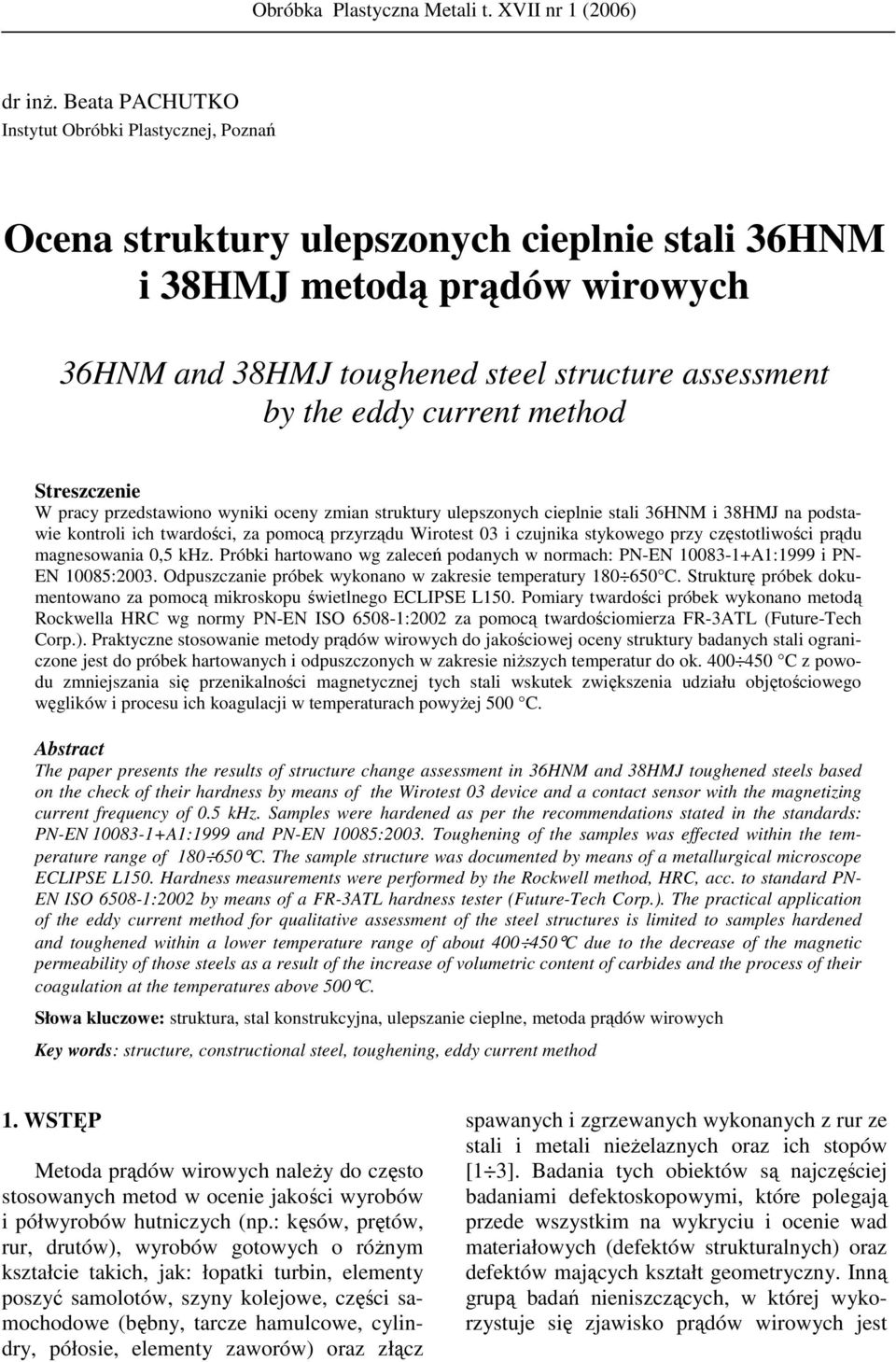

1 Obróbka Plastyczna Metali t. XVII nr 1 (2006) dr inŝ. Beata PACHUTKO Instytut Obróbki Plastycznej, Poznań Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ metodą prądów wirowych 36HNM and 38HMJ toughened steel structure assessment by the eddy current method Streszczenie W pracy przedstawiono wyniki oceny zmian struktury ulepszonych cieplnie stali 36HNM i 38HMJ na podstawie kontroli ich twardości, za pomocą przyrządu Wirotest 03 i czujnika stykowego przy częstotliwości prądu magnesowania 0,5 khz. Próbki hartowano wg zaleceń podanych w normach: PN-EN A1:1999 i PN- EN 10085:2003. Odpuszczanie próbek wykonano w zakresie temperatury C. Strukturę próbek dokumentowano za pomocą mikroskopu świetlnego ECLIPSE L150. Pomiary twardości próbek wykonano metodą Rockwella HRC wg normy PN-EN ISO :2002 za pomocą twardościomierza FR-3ATL (Future-Tech Corp.). Praktyczne stosowanie metody prądów wirowych do jakościowej oceny struktury badanych stali ograniczone jest do próbek hartowanych i odpuszczonych w zakresie niŝszych temperatur do ok C z powodu zmniejszania się przenikalności magnetycznej tych stali wskutek zwiększenia udziału objętościowego węglików i procesu ich koagulacji w temperaturach powyŝej 500 C. Abstract The paper presents the results of structure change assessment in 36HNM and 38HMJ toughened steels based on the check of their hardness by means of the Wirotest 03 device and a contact sensor with the magnetizing current frequency of 0.5 khz. Samples were hardened as per the recommendations stated in the standards: PN-EN A1:1999 and PN-EN 10085:2003. Toughening of the samples was effected within the temperature range of C. The sample structure was documented by means of a metallurgical microscope ECLIPSE L150. Hardness measurements were performed by the Rockwell method, HRC, acc. to standard PN- EN ISO :2002 by means of a FR-3ATL hardness tester (Future-Tech Corp.). The practical application of the eddy current method for qualitative assessment of the steel structures is limited to samples hardened and toughened within a lower temperature range of about C due to the decrease of the magnetic permeability of those steels as a result of the increase of volumetric content of carbides and the process of their coagulation at the temperatures above 500 C. Słowa kluczowe: struktura, stal konstrukcyjna, ulepszanie cieplne, metoda prądów wirowych Key words: structure, constructional steel, toughening, eddy current method 1. WSTĘP Metoda prądów wirowych naleŝy do często stosowanych metod w ocenie jakości wyrobów i półwyrobów hutniczych (np.: kęsów, prętów, rur, drutów), wyrobów gotowych o róŝnym kształcie takich, jak: łopatki turbin, elementy poszyć samolotów, szyny kolejowe, części samochodowe (bębny, tarcze hamulcowe, cylindry, półosie, elementy zaworów) oraz złącz spawanych i zgrzewanych wykonanych z rur ze stali i metali nieŝelaznych oraz ich stopów [1 3]. Badania tych obiektów są najczęściej badaniami defektoskopowymi, które polegają przede wszystkim na wykryciu i ocenie wad materiałowych (defektów strukturalnych) oraz defektów mających kształt geometryczny. Inną grupą badań nieniszczących, w której wykorzystuje się zjawisko prądów wirowych jest

2 42 B. Pachutko strukturoskopia wiroprądowa. Metoda umoŝliwia między innymi: - sortowanie obiektów ze względu na róŝnice w składzie chemicznym (rozróŝnianie gatunków materiału) [2, 4], - określenie udarności i twardości materiałów metalowych [4, 5, 6], - określenie zawartość ferrytu δ w stalach austenitycznych [6], - określenie zawartości austenitu szczątkowego w wyrobach hartowanych [6], - ocena wpływu obróbki cieplnej na strukturę i twardość stali [5, 7], - określenie grubości warstw dyfuzyjnych (nawęglanych, azotowanych, chromowanych, tytanowych, borowanych) [8 13], - określenie grubości warstw utwardzonych w wyniku hartowania indukcyjnego, zgniotu, obróbki laserowej [6, 14, 15], - ocena ubytków korozyjnych (pomiary głębokości wŝerów korozyjnych, określenie grubości warstwy produktów korozji) [6]. W artykule oceniono struktury ulepszonych cieplnie stali konstrukcyjnych przy zastosowaniu metody prądów wirowych. Ocena struktury tą metodą ma charakter jakościowy i najlepiej jest prowadzić ją na podstawie badań kontrolnych twardości [4, 7]. Wynika to z zasady, Ŝe właściwa struktura (dla danego zabiegu obróbki cieplnej) zapewnia odpowiednią twardość. Natomiast określona twardość nie zapewnia tej samej struktury. Do badań wybrano popularnie stosowane stale konstrukcyjne 36HNM i 38HMJ, które obrobiono cieplnie wg zaleceń podanych w normach: PN-EN A1:1999 Stale do ulepszania cieplnego. Techniczne warunki dostawy wyrobów ze stali specjalnych oraz PN- EN 10085:2003 Stale do azotowania. Warunki techniczne dostawy. 2. BADANY MATERIAŁ I METODYKA BADAŃ Skład chemiczny stali 36HNM (odpowiednik 36CrNiMo4 wg PN-EN A1:1999) oraz 38HMJ (odpowiednik 41CrAlMo7-10 wg PN-EN 10085:2003) podano w tablicy 1. Z obu stali wykonano próbki walcowe, których wymiary wynosiły: φ mm stal 36HNM oraz φ mm stal 38HMJ. Próbki obrobiono cieplnie w następujących warunkach: - stal 36HNM - austenityzowanie w temperaturze 840 ºC, - chłodzenie w oleju, - odpuszczanie w temperaturach: 180, 300, 400, 450, 500, 550, 600 i 650 ºC w czasie 2 godzin, - stal 38HMJ - austenityzowanie w temperaturze 920 ºC, - chłodzenie w oleju, - odpuszczanie w temperaturach: 180, 300, 400, 450, 500, 550, 600 i 650 ºC w czasie 2 godzin. Temperaturę odpuszczania mierzono z dokładnością ±5 ºC. Warunki obróbki cieplnej próbek dobrano tak, aby uzyskać próbki o róŝnej strukturze i twardości. Temperatury austenityzowania próbek dobrano zgodnie z zaleceniami podanymi w normach PN-EN A1:1999 i PN-EN 10085:2003. Gatunek stali Tablica 1. Skład chemiczny badanych stali Table 1. Chemical composition of the examined steels Skład chemiczny, % C Mn Si P S Cr Ni Cu Mo Al 36HNM 0,37 0,63 0,23 0,008 0,002 1,06 0,95 0,26 0,15 0,021 38HMJ 0,39 0,48 0,35 0,011 0,002 1,47 0,17 0,26 0,19 0,80

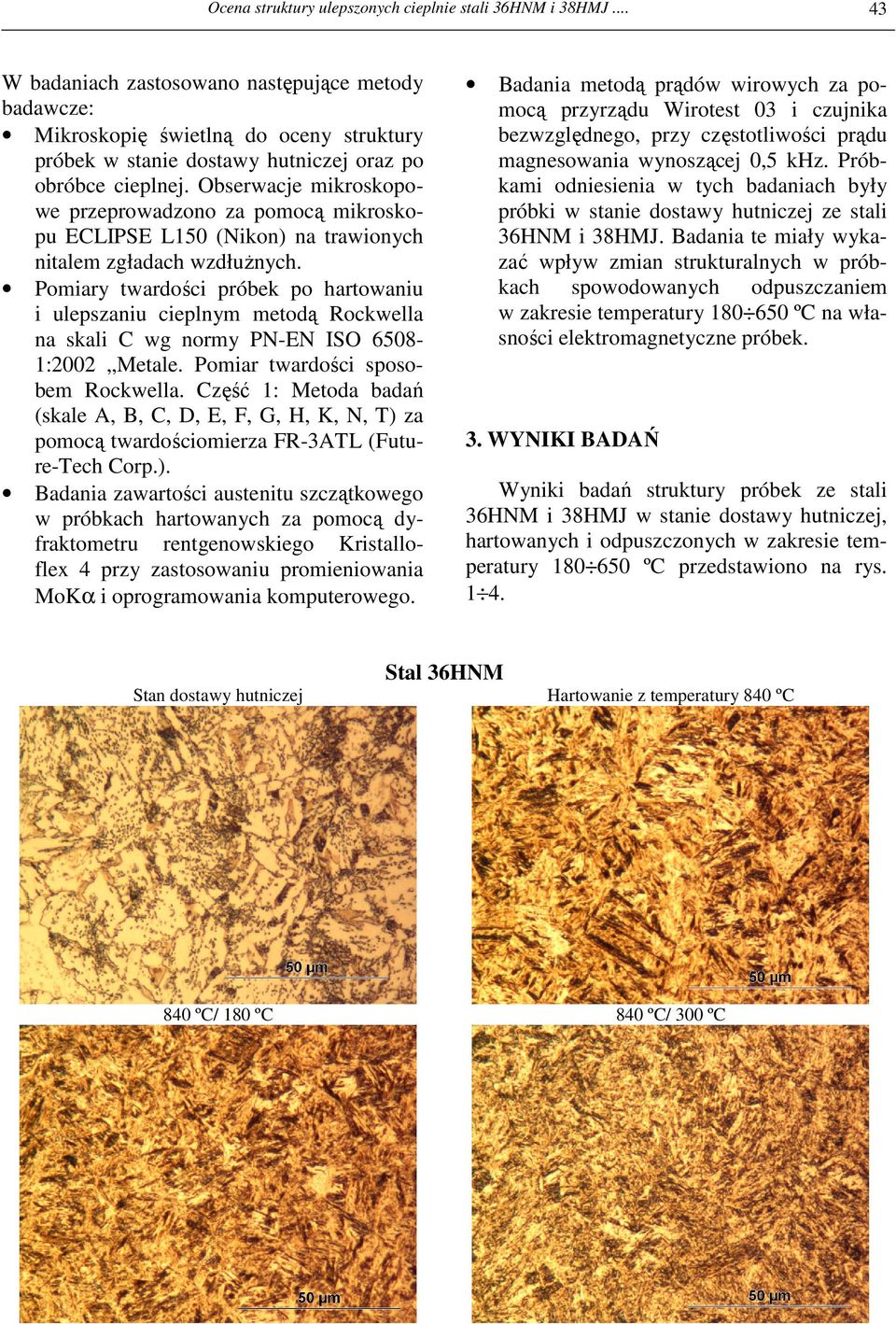

3 Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ W badaniach zastosowano następujące metody badawcze: Mikroskopię świetlną do oceny struktury próbek w stanie dostawy hutniczej oraz po obróbce cieplnej. Obserwacje mikroskopowe przeprowadzono za pomocą mikroskopu ECLIPSE L150 (Nikon) na trawionych nitalem zgładach wzdłuŝnych. Pomiary twardości próbek po hartowaniu i ulepszaniu cieplnym metodą Rockwella na skali C wg normy PN-EN ISO :2002 Metale. Pomiar twardości sposobem Rockwella. Część 1: Metoda badań (skale A, B, C, D, E, F, G, H, K, N, T) za pomocą twardościomierza FR-3ATL (Future-Tech Corp.). Badania zawartości austenitu szczątkowego w próbkach hartowanych za pomocą dyfraktometru rentgenowskiego Kristalloflex 4 przy zastosowaniu promieniowania MoKα i oprogramowania komputerowego. Badania metodą prądów wirowych za pomocą przyrządu Wirotest 03 i czujnika bezwzględnego, przy częstotliwości prądu magnesowania wynoszącej 0,5 khz. Próbkami odniesienia w tych badaniach były próbki w stanie dostawy hutniczej ze stali 36HNM i 38HMJ. Badania te miały wykazać wpływ zmian strukturalnych w próbkach spowodowanych odpuszczaniem w zakresie temperatury ºC na własności elektromagnetyczne próbek. 3. WYNIKI BADAŃ Wyniki badań struktury próbek ze stali 36HNM i 38HMJ w stanie dostawy hutniczej, hartowanych i odpuszczonych w zakresie temperatury ºC przedstawiono na rys Stal 36HNM Stan dostawy hutniczej Hartowanie z temperatury 840 ºC 840 ºC/ 180 ºC 840 ºC/ 300 ºC

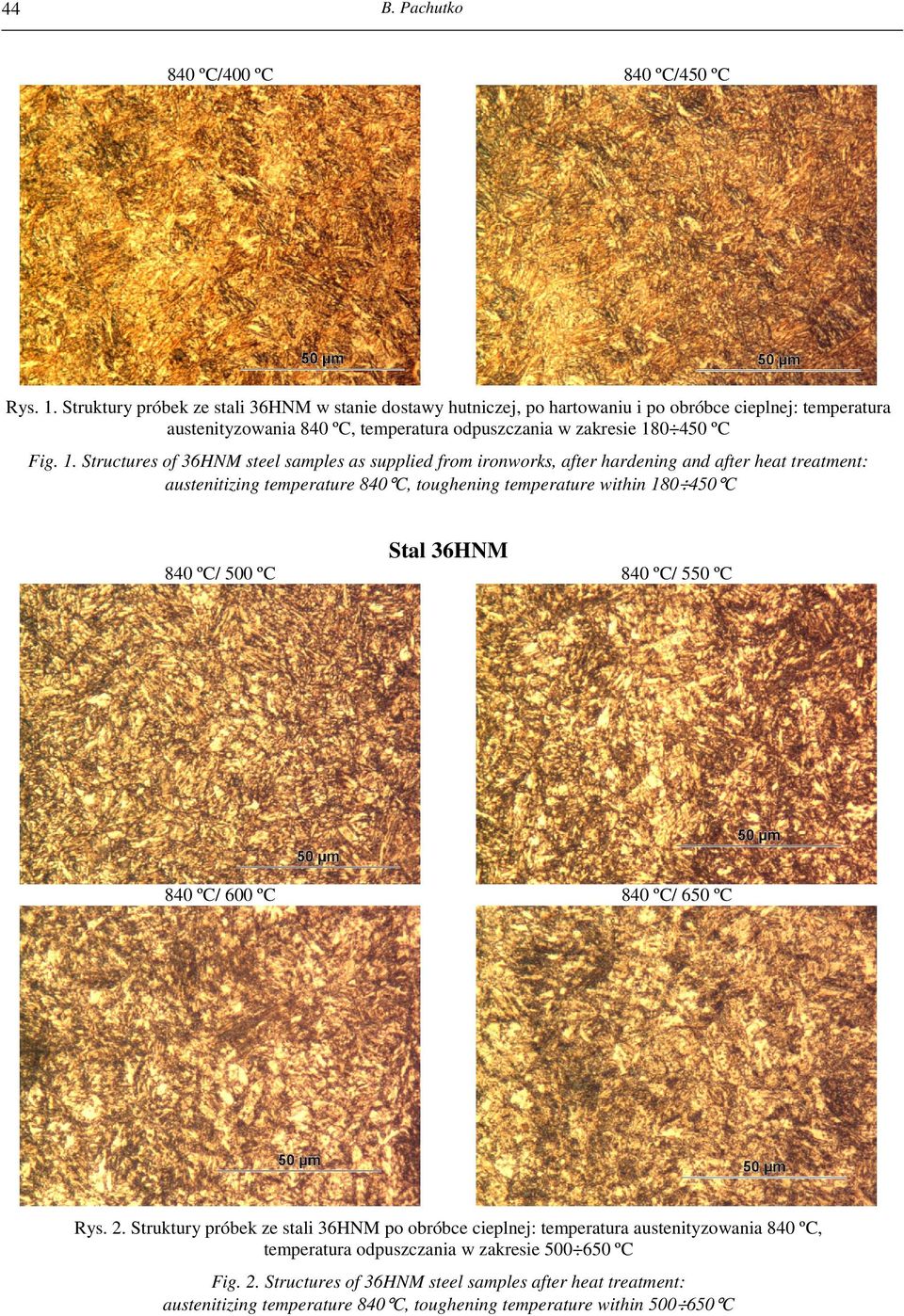

4 B. Pachutko ºC/400 ºC 840 ºC/450 ºC Rys. 1. Struktury próbek ze stali 36HNM w stanie dostawy hutniczej, po hartowaniu i po obróbce cieplnej: temperatura austenityzowania 840 ºC, temperatura odpuszczania w zakresie ºC Fig. 1. Structures of 36HNM steel samples as supplied from ironworks, after hardening and after heat treatment: austenitizing temperature 840 C, toughening temperature within C Stal 36HNM 840 ºC/ 500 ºC 840 ºC/ 550 ºC 840 ºC/ 600 ºC 840 ºC/ 650 ºC Rys. 2. Struktury próbek ze stali 36HNM po obróbce cieplnej: temperatura austenityzowania 840 ºC, temperatura odpuszczania w zakresie ºC Fig. 2. Structures of 36HNM steel samples after heat treatment: austenitizing temperature 840 C, toughening temperature within C

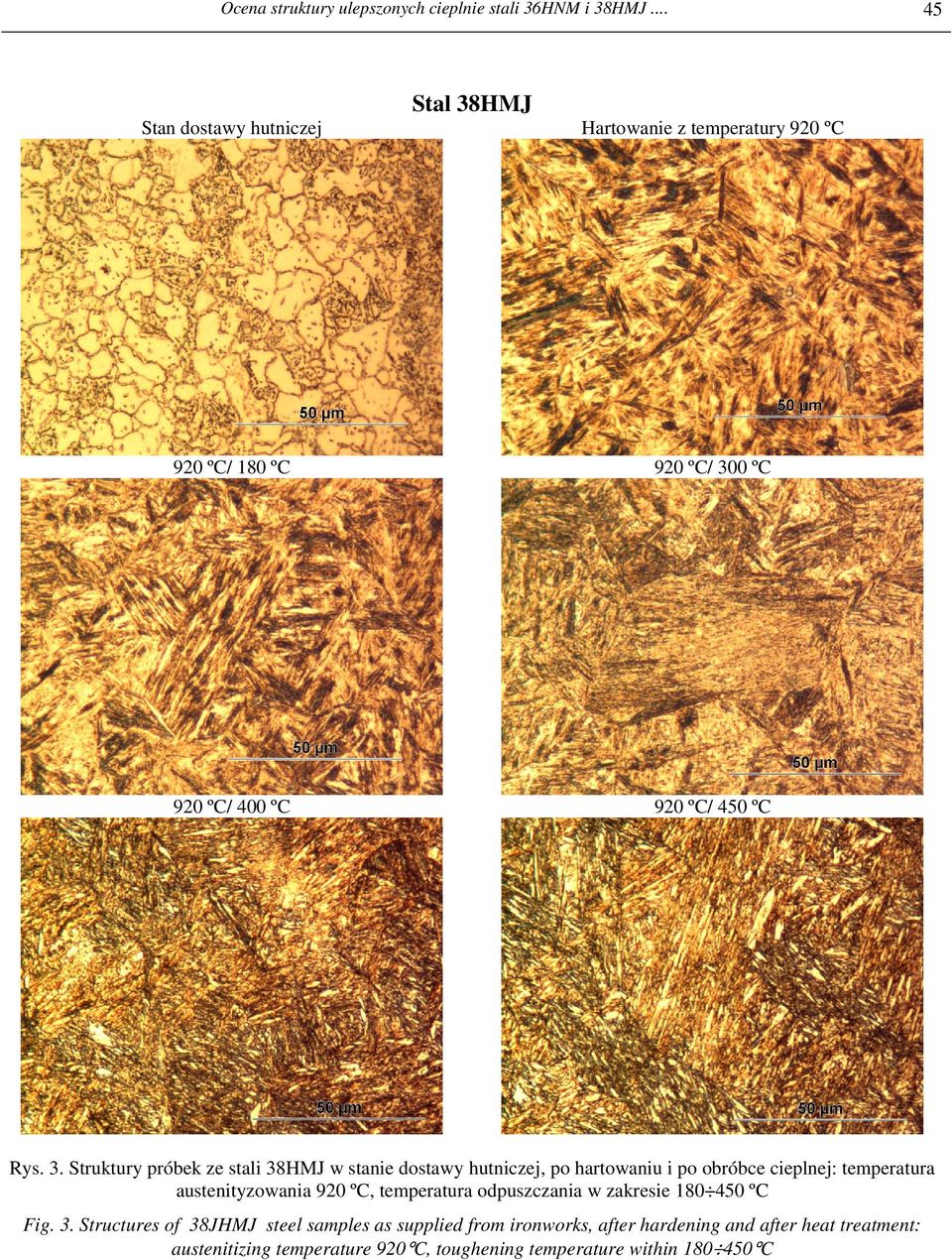

5 Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ Stal 38HMJ Stan dostawy hutniczej Hartowanie z temperatury 920 ºC 920 ºC/ 180 ºC 920 ºC/ 300 ºC 920 ºC/ 400 ºC 920 ºC/ 450 ºC Rys. 3. Struktury próbek ze stali 38HMJ w stanie dostawy hutniczej, po hartowaniu i po obróbce cieplnej: temperatura austenityzowania 920 ºC, temperatura odpuszczania w zakresie ºC Fig. 3. Structures of 38JHMJ steel samples as supplied from ironworks, after hardening and after heat treatment: austenitizing temperature 920 C, toughening temperature within C

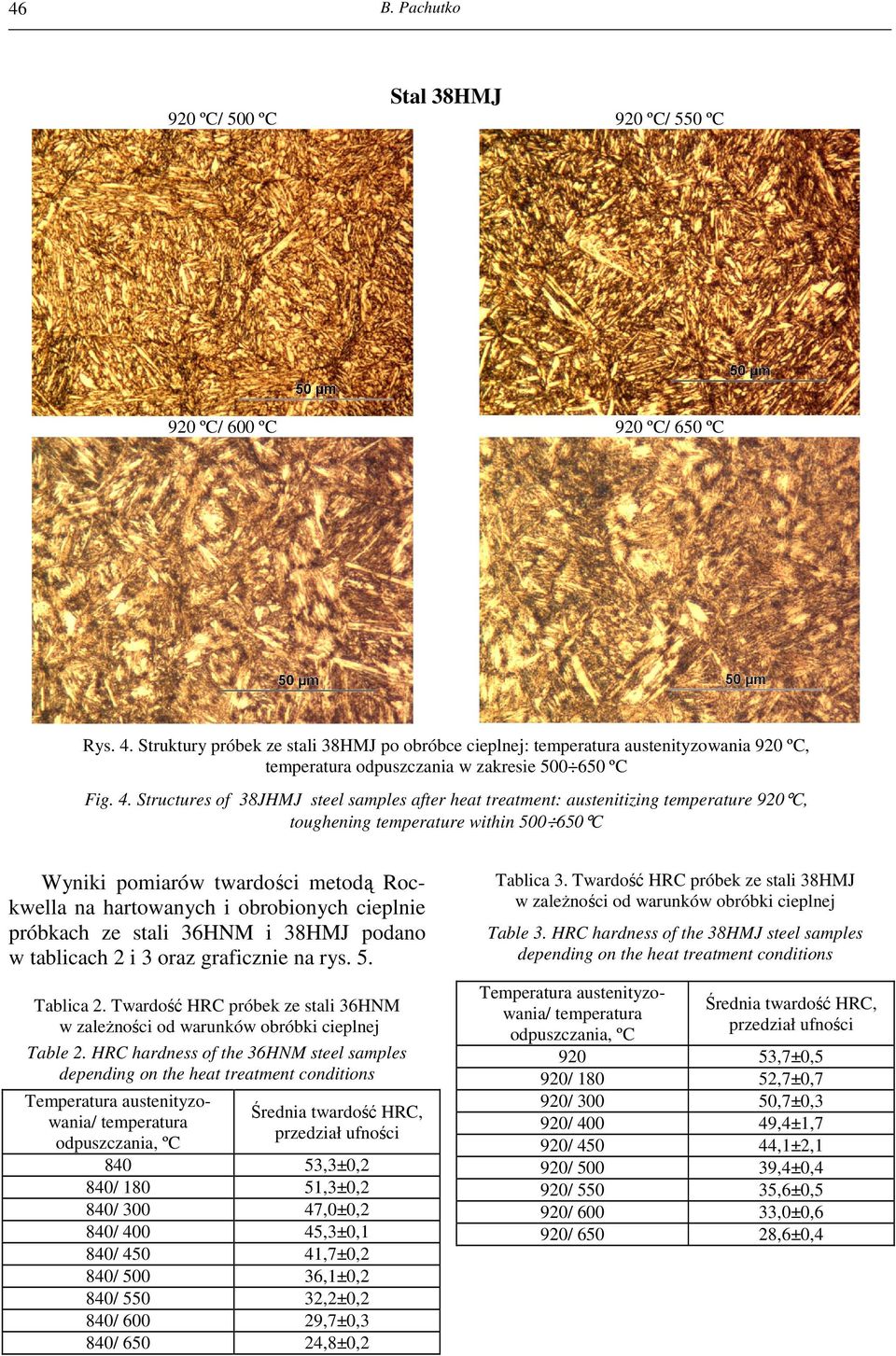

6 46 B. Pachutko Stal 38HMJ 920 ºC/ 500 ºC 920 ºC/ 550 ºC 920 ºC/ 600 ºC 920 ºC/ 650 ºC Rys. 4. Struktury próbek ze stali 38HMJ po obróbce cieplnej: temperatura austenityzowania 920 ºC, temperatura odpuszczania w zakresie ºC Fig. 4. Structures of 38JHMJ steel samples after heat treatment: austenitizing temperature 920 C, toughening temperature within C Wyniki pomiarów twardości metodą Rockwella na hartowanych i obrobionych cieplnie próbkach ze stali 36HNM i 38HMJ podano w tablicach 2 i 3 oraz graficznie na rys. 5. Tablica 2. Twardość HRC próbek ze stali 36HNM w zaleŝności od warunków obróbki cieplnej Table 2. HRC hardness of the 36HNM steel samples depending on the heat treatment conditions Temperatura austenityzowania/ temperatura odpuszczania, ºC Średnia twardość HRC, przedział ufności ,3±0,2 840/ ,3±0,2 840/ ,0±0,2 840/ ,3±0,1 840/ ,7±0,2 840/ ,1±0,2 840/ ,2±0,2 840/ ,7±0,3 840/ ,8±0,2 Tablica 3. Twardość HRC próbek ze stali 38HMJ w zaleŝności od warunków obróbki cieplnej Table 3. HRC hardness of the 38HMJ steel samples depending on the heat treatment conditions Temperatura austenityzowania/ temperatura odpuszczania, ºC Średnia twardość HRC, przedział ufności ,7±0,5 920/ ,7±0,7 920/ ,7±0,3 920/ ,4±1,7 920/ ,1±2,1 920/ ,4±0,4 920/ ,6±0,5 920/ ,0±0,6 920/ ,6±0,4

7 Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ Średnia twardość HRC Temperatura odpuszczania, o C 36HNM 38HMJ Rys. 5. Wpływ temperatury odpuszczania w czasie 2 h na twardość HRC próbek ze stali 36HNM i 38HMJ austenityzowanych odpowiednio w temperaturze 840 i C w czasie 30 min. Fig. 5. The influence of the temperature of tempering within two hours on HRC hardness of 36HNM and 38HMJ steel samples austenitized at the temperature of 840 and 920 C, respectively, for 30 minutes Wyniki badań metodą prądów wirowych podające zaleŝność wskazań przyrządu Wirotest 03 od warunków obróbki cieplnej próbek ze stali 36HNM i 38HMJ zamieszczono w tablicach 4 i 5 oraz przedstawiono graficznie na rys. 6. Tablica 4. ZaleŜność wskazań przyrządu Wirotest 03 od warunków obróbki cieplnej próbek ze stali 36 HNM Table 4. The dependence of the Wirotest 03 device indications on the 36HNM steel sample heat treatment conditions Temperatura austenityzowania/ temperatura odpuszczania, ºC Średnie wskazanie przyrządu, przedział ufności, działki ±2 840/ ±2 840/ ±2 840/ ±2 840/ ±2 840/ ±2 840/ ±4 840/ ±2 840/ ±2 Tablica 5. ZaleŜność wskazań przyrządu Wirotest 03 od warunków obróbki cieplnej próbek ze stali 38HMJ Table 5. The dependence of the Wirotest 03 device indications on the 38HMJ steel sample heat treatment conditions Temperatura austenityzowania/ temperatura odpuszczania, ºC Średnie wskazanie przyrządu, działki Średnie wskazanie przyrządu, przedział ufności, działki ±2 920/ ±2 920/ ±2 920/ ±2 920/ ±3 920/ ±2 920/ ±2 920/ ±2 920/ ± Temperatura odpuszczania, o C 36HNM 38HMJ Rys. 6. Wpływ temperatury odpuszczania próbek ze stali 36HNM i 38HMJ na wskazania przyrządu Wirotest 03 Fig. 6. The influence of the toughening temperature of 36HNM and 38HMJ steel samples on the indications of the Wirotest 03 device ZaleŜność wskazań przyrządu Wirotest 03 od twardości HRC próbek hartowanych i ulepszonych cieplnie ze stali 36HNM i 38HMJ pokazano na rys. 7 i 8. ZaleŜność średnich wskazań przyrządu Wirotest 03 od twardości HRC próbek ze stali 36HNM, którą przedstawiono na rys. 7, najlepiej opisuje równanie: 1. y = 0,0008x 4-0,101x 3 + 4,18x 2 72,0x współczynnik R 2 = 0,987 Analogiczny związek średnich wskazań ww. przyrządu od twardości HRC próbek ze stali 38HMJ, który pokazano na rys. 8, opisuje równanie:

8 48 B. Pachutko 2. y = 0,0033x 4-0,504x ,8x 2-729x współczynnik R 2 = 0,995 Średnie wskazanie prayrządu, działki HNM 0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 Twardość HRC Rys. 7. ZaleŜność wskazań przyrządu Wirotest 03 od twardości HRC próbek hartowanych i ulepszonych cieplnie ze stali 36HNM Średnie wskazanie przyrządu, działki Fig. 7. The dependence of the Wirotest 03 indications on the HRC hardness of hardened and toughened 36HNM steel samples HMJ 0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 Twardość HRC Rys. 8. ZaleŜność wskazań przyrządu Wirotest 03 od twardości HRC próbek hartowanych i ulepszonych cieplnie ze stali 38HMJ Fig. 8. The dependence of the Wirotest 03 indications on the HRC hardness of hardened and toughened 36HNM steel samples 4. OMÓWIENIE WYNIKÓW BADAŃ Stale 36HNM i 38HMJ w stanie dostawy hutniczej charakteryzowały się pasmowym rozkładem ziarnistego cementytu w osnowie ferrytycznej. Twardość stali 36HNM wynosiła 87,5±0,7 HRB, a stali 38HMJ 86,0±1,7 HRB. Po hartowaniu otrzymano struktury składające się z: średnioiglastego martenzytu (rys. 1) i austenitu szczątkowego o zawartości ok. 3,3% w stali 36HNM oraz gruboiglastego martenzytu (rys. 3) i austenitu szczątkowego o zawartości ok. 3,2% w stali 38HMJ. Odpuszczanie badanych stali w zakresie temperatury ºC nie powoduje wyraźnych zmian struktury, przy stosowanych powiększeniach obrazu. Następuje zmniejszenie twardości obu stali od ok. 53 HRC w stanie hartowanym do wartości 47 HRC po odpuszczaniu próbek w temperaturze 300 ºC w przypadku stali 36HNM (tablica 2, rys. 5) i odpowiednio od ok. 54 HRC po hartowaniu do ok. 51 HRC po odpuszczaniu w tej temperaturze próbek ze stali 38HMJ (tablica 3, rys. 5). ZauwaŜalne zmiany strukturalne wywołane przez procesy wydzielania dyspersyjnych węglików z martenzytu występują w próbkach obu stali po ich odpuszczaniu w zakresie temperatury ºC. Od temperatury 400 ºC obserwuje się ciągły spadek twardości do wartości ok. 25 HRC dla próbek ze stali 36HNM i do wartości ok. 29 HRC próbek ze stali 38HMJ odpuszczonych w najwyŝszej temperaturze. Zmiany wskazań przyrządu Wirotest 03 w funkcji temperatury odpuszczania (rys. 6) mają monotoniczny malejący przebieg do temperatury ok. 400 ºC w przypadku stali 36HNM, a dla stali 38HMJ do temperatury 450 ºC, po czym następuje zmiana kierunku wskazań przyrządu wiroprądowego i wzrost wskazań ze zwiększeniem temperatury odpuszczania. Podobny charakter wykazuje zaleŝność wskazań przyrządu wiroprądowego od twardości HRC stali 36HNM (rys. 7) i 38HMJ (rys. 8). Największe wartości wskazań stwierdzono dla próbek zahartowanych. Zmniejszenie twardości w zakresie od ok HRC do ok HRC wskutek odpuszczania badanych stali powoduje wyraźny spadek wartości wskazań przyrządu Wirotest 03 do osiągnięcia minimalnej wartości w punkcie odpowiadającym twardości próbek odpuszczonych w temperaturze 400 ºC dla stali 36HNM i 450 ºC w przypadku próbek ze stali 38HMJ. Dalszy spadek twardości powoduje stopniowe zwiększanie wskazań przyrządu wiroprądowego. Wartości wskazań próbek o najmniejszej twardości są większe niŝ próbek odpuszczonych w temperaturze 180 ºC. Badane zaleŝności moŝna wprawdzie opisać równaniami, których współczynniki R 2 są duŝe, jednak stosowanie ich w praktyce wydaje się być zbyt uciąŝliwe.

9 Ocena struktury ulepszonych cieplnie stali 36HNM i 38HMJ Oznacza to, Ŝe praktyczne korzystanie z wykresów kalibracyjnych, określających zaleŝność wskazań przyrządu wiroprądowego od twardości HRC (rys. 7 i 8) lub temperatury odpuszczania stali 36HNM i 38HMJ (rys. 6) ograniczone jest do próbek hartowanych i odpuszczonych w zakresie niŝszych temperatur do ok ºC. Związane jest to ze zmianami własności magnetycznych, a w szczególności przenikalności magnetycznej podczas odpuszczania [7]. Zgodnie z wykresami przedstawionymi na rys. 6, przenikalność magnetyczna stali 36HNM i 38HMJ zwiększa się monotonicznie ze wzrostem temperatury odpuszczania do ºC wskutek wydzielania dyspersyjnych węglików i przemiany austenitu szczątkowego. Dalsze zwiększanie temperatury powoduje koagulację węglików, w wyniku której przenikalność magnetyczna stali zmniejsza się. Skoagulowane węgliki utrudniają obrót ścian domenowych i zwiększają tym samym energię potrzebną do ich obrotu. Badania przeprowadzone na stali 45 wykazały [7], Ŝe przenikalność magnetyczna miała najmniejszą wartość, kiedy maksymalna średnica węglików przekroczyła wartość 1 µm, a objętościowy udział węglików wynosił ok. 4,4%, co stwierdzono w próbkach odpuszczonych w temperaturze 600 ºC. Badania strukturalne ujawniające rozrost wielkości oraz koagulację węglików w stalach konstrukcyjnych naleŝy prowadzić za pomocą skaningowego mikroskopu elektronowego, przy powiększeniach obrazu rzędu kilku tysięcy razy znacznie przekraczających moŝliwości standardowego mikroskopu świetlnego. Przedstawienie w niniejszej pracy obrazów struktur stali 36HNM i 38HMJ w stanie dostawy hutniczej, po hartowaniu i odpuszczaniu w zakresie temperatury ºC, za pomocą mikroskopu świetlnego ECLIPSE L150 miały na celu udokumentowanie badanego materiału i stanowić dowód poprawnie przeprowadzonych procesów hartowania i odpuszczania. 5. WNIOSKI 1. Ocenę zmian struktury ulepszonych cieplnie stali 36HNM i 38HMJ na podstawie kontroli ich twardości moŝna prowadzić metodą prądów wirowych za pomocą przyrządu Wirotest 03 i czujnika stykowego o częstotliwości prądu magnesowania 0,5 khz, w zakresie temperatury odpuszczania do ºC. 2. Ograniczenie stosowania metody prądów wirowych w ocenie zmian struktury ulepszonych cieplnie stopowych stali konstrukcyjnych o zawartości węgla ok. 0,4% wynika ze zwiększenia udziału objętościowego węglików, a takŝe procesu ich koagulacji w temperaturach powyŝej 500 ºC, co ma wpływ na przenikalność magnetyczną stali. 3. W celu oceny wydzieleń węglików w zakresie temperatur odpuszczania niezbędne jest prowadzenie badań strukturalnych za pomocą mikroskopu skaningowego. Pracę zrealizowano w ramach działalności statutowej finansowanej przez Ministerstwo Edukacji i Nauki: BM Badania struktury stali konstrukcyjnych metodą prądów wirowych. LITERATURA [1] A. Lewińska-Romińska: Defektoskopia wiroprądowa. Poradnik. Biuro Gamma, Warszawa [2] A. Lewińska-Romińska: Badania nieniszczące. Podstawy defektoskopii. WNT, Warszawa [3] A. Lewińska-Romińska: Badania nieniszczące rur metalowych metodą prądów wirowych. PWN, Warszawa [4] Cz. Dybiec: Nieniszcząca kontrola struktury stali. Zeszyty Naukowe Politechniki Poznańskiej. Mechanika 1984 nr 30 s [5] M. Zergoug, S. Lebaili, H. Boudjellal, A. Benchaala: Relation between mechanical microhardness and impedancje variations in eddy current testing. NDT&E International 2004 nr 37 s [6] Materiały szkoleniowe nt.: Zastosowanie metod nieniszczących do badań uszkodzeń korozyjnych materiałów i powłok metalowych. Instytut Mechaniki Precyzyjnej Centrum Kompetencji Zintegro-

10 50 B. Pachutko wane Systemy Techniczne i Jakościowe w Ochronie przed Korozją, Warszawa [7] E. Szymandera: Zastosowanie Wirotestu 03 do oceny efektów Obróbki cieplnej stali ulepszonych cieplnie. Metaloznawstwo Obróbka Cieplna InŜynieria Powierzchni 1987 nr 89 s [8] Cz. Dybiec: Nieniszczący pomiar grubości warstw utwardzonych. Metaloznawstwo Obróbka Cieplna InŜynieria Powierzchni 1987 nr 88 s [9] B. Pachutko: Kontrola grubości warstw azotowanych na stalach narzędziowych, metodą prądów wirowych. Obróbka Plastyczna Metali 1999 nr 2 s [10] B. Pachutko, L. Małdziński: Ocena przydatności przyrządu Wirotest 03 do kontroli grubości warstw azotowanych gazowo na stali NC11LV obrobionej cieplnie w róŝnych warunkach. Obróbka Plastyczna Metali 2000 nr 2 s [11] B. Pachutko, L. Małdziński: Badania grubości warstw azotowanych jonowo i gazowo na stali WCL, metodą prądów wirowych. Obróbka Plastyczna Metali 2001 nr 2 s [12] B. Pachutko: Badania grubości warstw azotowanych na matrycach ze stali WCL metodą prądów wirowych. Obróbka Plastyczna Metali 2003 nr 2 s [13] B. Pachutko, L. Małdziński: Zastosowanie przyrządu Wirotest 301 do badania grubości strefy azotków Ŝelaza na stali WCL. Obróbka Plastyczna Metali 2005 nr 2 s [14] Cz. Dybiec, Z. Bajkowski: Nieniszcząca kontrola grubości cienkich warstw powstałych w wyniku utwardzania powierzchniowego. Metaloznawstwo Obróbka Cieplna InŜynieria Powierzchni 1989 nr s [15] Cz. Dybiec: Nieniszcząca kontrola grubości warstw utwardzanych powierzchniowo. Mechanik 1990 nr 9-10 s
