STALE DANE TECHNICZNE

Transkrypt

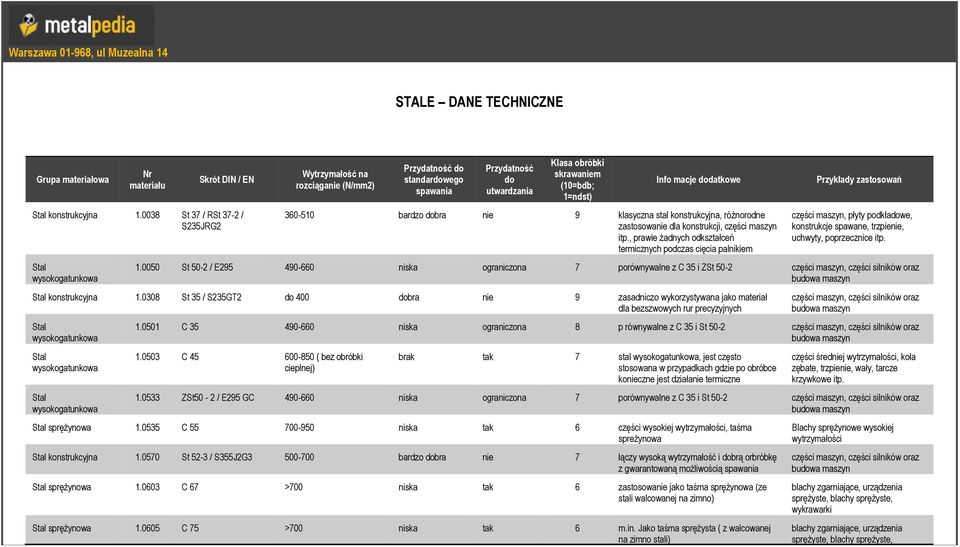

1 STALE DANE TECHNICZNE Grupa materiałowa Nr materiału Skrót DIN / EN Stal konstrukcyjna St 37 / RSt 37-2 / S235JRG2 Stal wysokogatunkowa Wytrzymałość na rozciąganie (N/mm2) Przydatność do standardowego spawania Przydatność do utwardzania Klasa obróbki skrawaniem (10=bdb; 1=ndst) Info macje dodatkowe bardzo dobra nie 9 klasyczna stal konstrukcyjna, różnorodne zastosowanie dla konstrukcji, części maszyn itp., prawie żadnych odkształceń termicznych podczas cięcia palnikiem Przykłady zastosowań części maszyn, płyty podkładowe, konstrukcje spawane, trzpienie, uchwyty, poprzecznice itp St 50-2 / E niska ograniczona 7 porównywalne z C 35 i ZSt 50-2 części maszyn, części silników oraz budowa maszyn Stal konstrukcyjna St 35 / S235GT2 do 400 dobra nie 9 zasadniczo wykorzystywana jako materiał dla bezszwowych rur precyzyjnych Stal wysokogatunkowa Stal wysokogatunkowa Stal wysokogatunkowa części maszyn, części silników oraz budowa maszyn C niska ograniczona 8 p równywalne z C 35 i St 50-2 części maszyn, części silników oraz budowa maszyn C ( bez obróbki cieplnej) brak tak 7 stal wysokogatunkowa, jest często stosowana w przypadkach gdzie po obróbce konieczne jest działanie termiczne części średniej wytrzymałości, koła zębate, trzpienie, wały, tarcze krzywkowe itp ZSt50-2 / E295 GC niska ograniczona 7 porównywalne z C 35 i St 50-2 części maszyn, części silników oraz budowa maszyn Stal sprężynowa C niska tak 6 części wysokiej wytrzymałości, taśma spreżynowa Stal konstrukcyjna St 52-3 / S355J2G bardzo dobra nie 7 łączy wysoką wytrzymałość i dobrą orbróbkę z gwarantowaną możliwością spawania Stal sprężynowa C 67 >700 niska tak 6 zastosowanie jako taśma sprężynowa (ze stali walcowanej na zimno) Stal sprężynowa C 75 >700 niska tak 6 m.in. Jako taśma sprężysta ( z walcowanej na zimno stali) Blachy sprężynowe wysokiej wytrzymałości części maszyn, części silników oraz budowa maszyn blachy zgarniające, urządzenia sprężyste, blachy sprężyste, wykrawarki blachy zgarniające, urządzenia sprężyste, blachy sprężyste,

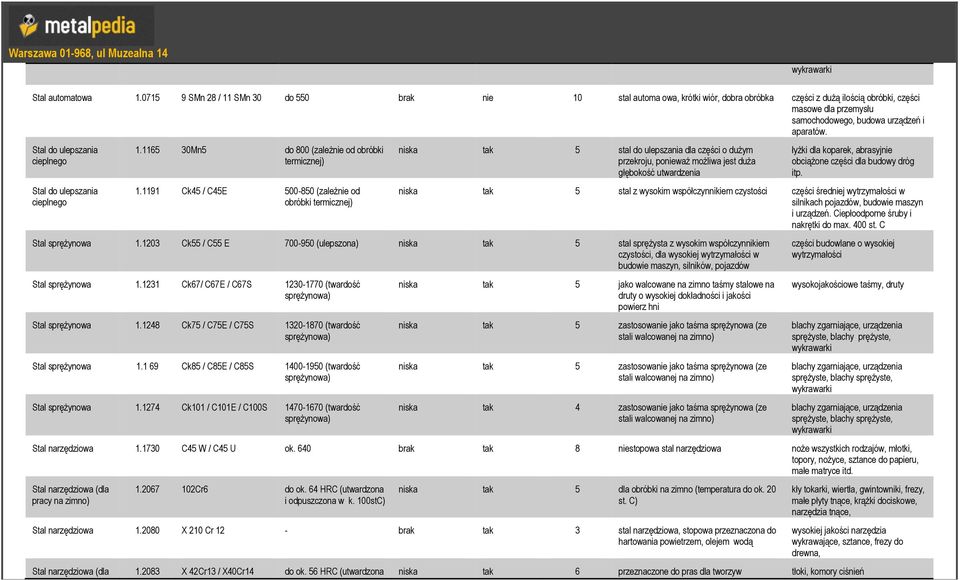

2 wykrawarki Stal automatowa SMn 28 / 11 SMn 30 do 550 brak nie 10 stal automa owa, krótki wiór, dobra obróbka części z dużą ilością obróbki, części masowe dla przemysłu samochodowego, budowa urządzeń i aparatów Mn5 do 800 (zależnie od obróbki termicznej) Ck45 / C45E (zależnie od obróbki termicznej) niska tak 5 stal do ulepszania dla części o dużym przekroju, ponieważ możliwa jest duża głębokość utwardzenia łyżki dla koparek, abrasyjnie obciążone części dla budowy dróg itp. niska tak 5 stal z wysokim współczynnikiem czystości części średniej wytrzymałości w silnikach pojazdów, budowie maszyn i urządzeń. Ciepłoodporne śruby i nakrętki do max. 400 st. C Stal sprężynowa Ck55 / C55 E (ulepszona) niska tak 5 stal sprężysta z wysokim współczynnikiem czystości, dla wysokiej wytrzymałości w budowie maszyn, silników, pojazdów Stal sprężynowa Ck67/ C67E / C67S (twardość sprężynowa) Stal sprężynowa Ck75 / C75E / C75S (twardość sprężynowa) Stal sprężynowa Ck85 / C85E / C85S (twardość sprężynowa) Stal sprężynowa Ck101 / C101E / C100S (twardość sprężynowa) niska tak 5 jako walcowane na zimno taśmy stalowe na druty o wysokiej dokładności i jakości powierz hni niska tak 5 zastosowanie jako taśma sprężynowa (ze stali walcowanej na zimno) niska tak 5 zastosowanie jako taśma sprężynowa (ze stali walcowanej na zimno) niska tak 4 zastosowanie jako taśma sprężynowa (ze stali walcowanej na zimno) części budowlane o wysokiej wytrzymałości wysokojakościowe taśmy, druty blachy zgarniające, urządzenia sprężyste, blachy prężyste, wykrawarki blachy zgarniające, urządzenia sprężyste, blachy sprężyste, wykrawarki blachy zgarniające, urządzenia sprężyste, blachy sprężyste, wykrawarki Stal narzędziowa C45 W / C45 U ok. 640 brak tak 8 niestopowa stal narzędziowa noże wszystkich rodzajów, młotki, topory, nożyce, sztance do papieru, małe matryce itd Cr6 do ok. 64 HRC (utwardzona i odpuszczona w k. 100stC) niska tak 5 dla obróbki na zimno (temperatura do ok. 20 st. C) Stal narzędziowa X 210 Cr 12 - brak tak 3 stal narzędziowa, stopowa przeznaczona do hartowania powietrzem, olejem wodą kły tokarki, wiertła, gwintowniki, frezy, małe płyty tnące, krążki dociskowe, narzędzia tnące, wysokiej jakości narzędzia wykrawające, sztance, frezy do drewna, X 42Cr13 / X40Cr14 do ok. 56 HRC (utwardzona niska tak 6 przeznaczone do pras dla tworzyw tłoki, komory ciśnień

3 pracy n zimno) pra y na ciepło) i odpuszczona w ok. 100stC) X33CrS16 do ok. 48 HRC (utwardzona i odpuszczona w ok. 100stC) MnCr5 do ok. 61 HRC (utwardzona i odpuszcz na w ok. 100stC) sztucznych. niska tak 8 wysoka odporność na korozję, bardzo dobra obróbka niska tak 5 skomplikowane, hartowane formy dla tworzyw, gdzie konieczne jest uzyskanie dobrej polerowalności wnętrza i odpornej na ścieranie powierzchni CrV3 - brak tak 3 stal narzędziowa do pracy na zimno (stal srebrzanka) CrMnMo7 do ok. 51 HRC (utwa dzona i odpuszczona w ok. 100stC) CrMnMoS8-6 do ok. 51 HRC (utwardzona i odpuszczona w ok. 100stC) X36CrMo17 / X38CrMo X38CrMoV5-1 / X37CrMoV5-1 do ok. 49 HRC (utwardzona odpuszczona w ok. 100stC) do 2060 (utwardzona i odpuszczona w 500 st.c) X40CrMoV5-1 do ok (utwardzona odpuszczona w 450 st. C) X100CrMoV5-1 / X100CrMoV5 do ok. 63 HRC (utwardzona i odpuszczona przy 100 st. C) X32CrMoV5-3 do ok ( utwardzona i odpuszczona w 500 st. C) X38CrMoV5-3 do ok ( utwardzona i odpuszczona w 600 st. C) niska tak 7 stal narzędziowa do pracy na zimno i gorąco (przy średnim obciążeniu), dobra obróbka niska tak 7 stal narzędziowa dla pracy na zimno, dobrza obróbka niska tak 3 stal narzędziowa do zastosowania w temperaturach do 200 st C, odporna na korozję do tłoczenia czynnych chemicznie środków niska tak 5 do pracy na gorąco ( st. C). Dla narzędzi odpornych na ciśnienie niska tak 4 do pracy na gorąco ( st. C). Dla narzędzi odpornych na ciśnienie niska tak 4 stal narzędziowa dla temperatury pracy do 200 st. W obróbce metali niska tak 4 do pracy na gorąco ( st. C). Dla narzędzi odpornych na ciśnienie niska tak 5 do pracy na gorąco ( st. C). Dla narzędzi odpornych na ciśnienie MoCrV niska tak 3 twardość do 63 HRC. Chłodzenie w oleju, lub kąpieli st. ramy form formy dla tworzyw sztucznych wszystkich wielkości i utwardzenia wiertła, rozwiertaki, frezy, pogłębiacze, nawiertaki, skrobaki, kołki wypychacza tuleje dla pras ślimakowych, chwytaki do matryc narzędzia dla obróbki tworzyw sztucznych, obudowy form itd. formy tłoczne formy dla obróbki metali lekkich, zylindry, tłoki chłodzony olejem lub powietrzem sworzeń dziurkujący, formy dla obróbki metali lekkich narzędzia tnące dla średnich twarodości materiałów, gratownica, szczęki do walcow nia gwintów formy, worznie w prasach do metali wysokojakościowe matryce, narzędzia wysokiej wytrzymałości w prod kcji śrub nakrętek, nitów itp. wysoka twrardość i odporność na ścieranie, narzędzia do pras itd.

4 Stal narzędziowa X155CrVMo12-1, X153CrMoV12 - rak tak 2 stal narzędziowa, stopowa przeznaczona do hartowania powietrzem, olejem, wodą Stal narzędziowa X210CrW12 - brak tak 3 stal narzędziowa, stopowa przeznaczona do hartowania powietrzem, olejem, wodą MnCrW4 do ok. 64HRC ( utwardzona i odpuszczona w 100 st. C) WCrV7-60WCrV8 do ok. 60HRC ( utwardzona i odpuszczona w 100 st. C) X30WCFrV9-3 do ok ( utwardzona i odpuszczona w 00 st. C) X3NiCoMoTi do ok (wyżarzona) NiCrMoV7 / 55N CrMoV7 do ok ( utwardzona i odpuszczona w 400 st. C) NiCr13 do ok. 59HRC ( utwardzona i odpuszczona w 100 st. C) CrMnNiMo8-6-4 do ok. 51HRC ( utwardzona i odpuszczona w 00 st. C) X19NiCrMo4 do ok. 62HRC ( twardzona i odpuszczona w 100 st. C) niska tak 5 Stal narzędziowa; temperatury zastosowania do 200 st. W obróbce metali niska tak 5 może być stosowana w obróbce na zimno i ciepło niska tak 4 stal narzędziowa do pracy na ciepło; zastosowanie (utwardzona) st. n ska tak 5 stal narzędziowa; stopowa - z niklem; do obróbki na zimno i gorąco ( st.); dla narzędzi do średnich obciążeń termicznych niska tak 6 niestopowa stal narzędziowa do pracy na gorąco ( st.) niska tak 5 stal narzędziowa do pracy na zimno do 200st. niska tak 6 stal narzędziowa do pracy na zimno do 200st. niska tak 5 do pracy na zimno do 200 st.; twardość powierzchni HRC Stal narzędziowa X19NiCrMo4 - brak tak 4 stan narzędziowa, stopowa do pracy na zimno; hartowanie możliwe o ejem lub wodą X45NiCrMo4 / 45NiCrMo16 do ok ( utwar zona i odpuszczona w 400 st. C) niska tak 6 stal narzędziowa do pracy na zimno i gorąco (zależnie od obróbki cieplnej) kruche narzędzia tnące, szczęki do walcowania gwintów, przeciągacze do otowrów, stemple do wykonywania matryrc wysokojakościowe narzędzia tnące i sztance, przeciągacze do otworów, frezy do drewna narzędzia do obróbki gwiwntów, jak frezy, płytki tnące, wzorce, sprawdziany tłoczkowe noże do grubych blach, nożyce, narzędzia do obróbki drewna śruby i matryce dla nakrętek, formy dla metali ciężkich i lekkich uchwyty do narzędzi, matryce do wtryskiwania na gorąco małe matryce,stemple prasujące, części do wytłaczarek matryce do wytłaczania na zimno,nożyce do kęsów i złomu formy dla tworzyw sztucznych wszystkich rodzajów formy dla tworzyw sztucznych wszystkich wielkości i utwardzenia formy dla tworzyw sztucznych wszystkich wielkości i utwardzenia, wysokiej wytrzymałości, twardość powierzchi HRC wyginaki, noże do najgrubszych materiałów, narzędzia do pras z kompletnymi wykrojnikami Stal narzędziowa X2NiCoMoTi nis a tak 4 niestopowa stan narzędziowa dla cześci z dużym tarciem wewnętrznym MnSiCr4 do ok ( utwardzona i odpuszczona w 400 st. C) niska tak 6 zależnie od obróbki cieplnej może być stosowana do pracy na ciepło tuleje zaciskowe, matryce

5 MnCrV8 - niska tak 6 stal narzędziowa do pracy na zimno; zastosowanie do 200st X32CrMoCoV3-3-3 do ok ( utwardzona i odpuszczona w 550 st. C) niska tak 6 stal narzędziowa do pracy na ciepło; zastosowanie (utwardzona) st. Stal szybkotnąca HS / S niska tak 2 twardość do 65 HRC. Chłodzenie w oleju, lub kąpieli 550 st. Stal szybkotnąca S6-5-2 / HS brak tak 4 wysokostopowa stal narzędziowa dla temperatur do 600st głównie dla narzędzi skrawając ch X120Mn (wyżarzona) niska tak 2 wysoka wytrzymałość przy formowaniu na zimno, bardzo wytrzymała przy suchym ścieraniu Stal łożyskowa Cr 6 - brak tak 5 stal łożyskowa; ma zastosowanie tam gdzie poprzez obróbkę termiczną wymagana jest twarda powierzchnia Stal niemagnetyczna.3817 X40MnCr (wyżarzona) dobra tak 5 zastosowanie jako stal zaworowa lub niemagnetyczna Stal niemagnetyczna X2CrNiMoN (hartowana/utward ona) Stal niemagnetyczna X2CrNiMoNNb (hartowana/utwardzona) Stal niemagnetyczna X2CrNiMoNNb (hartowana/utwardzona) Stal niemagnetyczna X5NiCrTiMoV (hartowana/utwardzona) Stal nierdzewna i dobra tak 8 niemagnetyczna stal; dobrze dająca się dobra tak 8 niemagnetyczna stal; dobrze dająca się dobra t k 8 niemagnetyczna stal; dobrze dająca się noże do ścinania, płytnki gwintujące, narzędzia miernicze, formy do gumy i tworzyw, rozwiertaki narzędzia do form dla metali ciężkich rozwiertaki, przecinaki tokarskie, kształtowniki stalowe noże tokarskie, kształtowniki stalowe, frezy, wiertła, rozwiertaki odporne na ścieranie części do rozdrabniarek, szczęki łamaczy, kły koparki.pogłębiarki pierścienie smarujące, kulki, krążki, płytki obciążone uderzeniowo pierścienie zaworów wylotowych o dużej odporności na ścieranie części do budowy statków, odporne na korozję naprężeniową i krystaliczną odporne no wodę morską do 40st także na korozję naprężeniową, międzykrystaliczną odporne no wodę morską do 60st także na korozję naprężeniową, międzykrystaliczną brak tak 7 stal niemagnetyczna, nie dająca się niemagnetyzujące części maszyn i urządzeń X12CrS (ulepszona) brak tak 7 dla części konstrukcji znajdujących się pod wodą lub w parze X12Cr13 <=730 (wyżarzona), <=850 (ulepszona), ok (hartowana) dobra tak 6 dla części konstrukcji, które stosuje się w wodzie, parze a także środkach aktywnych przemysłu spożywczego śruby, nakrętki, kołki itd. wszystkie części maszyn i urządzeń do średnich obciążeń, lufy broni palnej, które muszą być odporne na korozję

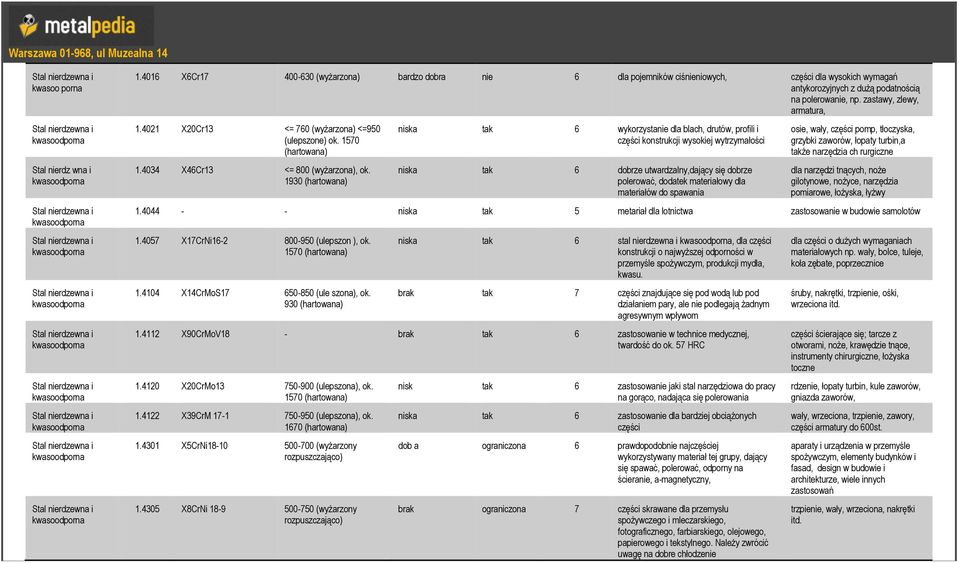

6 kwasoo porna Stal nierdz wna i X6Cr (wyżarzona) bardzo dobra nie 6 dla pojemników ciśnieniowych, części dla wysokich wymagań antykorozyjnych z dużą podatnością na polerowanie, np. zastawy, zlewy, armatura, X20Cr13 <= 760 (wyżarzona) <=950 (ulepszone) ok (hartowana) X46Cr13 <= 800 (wyżarzona), ok (hartowana) niska tak 6 wykorzystanie dla blach, drutów, profili i części konstrukcji wysokiej wytrzymałości niska tak 6 dobrze utwardzalny,dający się dobrze polerować, dodatek materiałowy dla materiałów do spawania osie, wały, części pomp, tłoczyska, grzybki zaworów, łopaty turbin,a także narzędzia ch rurgiczne dla narzędzi tnących, noże gilotynowe, nożyce, narzędzia pomiarowe, łożyska, łyżwy niska tak 5 metariał dla lotnictwa zastosowanie w budowie samolotów X17CrNi (ulepszon ), ok (hartowana) X14CrMoS (ule szona), ok. 930 (hartowana) niska tak 6 stal nierdzewna i, dla części konstrukcji o najwyższej odporności w przemyśle spożywczym, produkcji mydła, kwasu. brak tak 7 części znajdujące się pod wodą lub pod działaniem pary, ale nie podlegają żadnym agresywnym wpływom X90CrMoV18 - brak tak 6 zastosowanie w technice medycznej, twardość do ok. 57 HRC X20CrMo (ulepszona), ok (hartowana) X39CrM (ulepszona), ok (hartowana) X5CrNi (wyżarzony X8CrNi (wyżarzony nisk tak 6 zastosowanie jaki stal narzędziowa do pracy na gorąco, nadająca się polerowania niska tak 6 zastosowanie dla bardziej obciążonych części dob a ograniczona 6 prawdopodobnie najczęściej wykorzystywany materiał tej grupy, dający się, polerować, odporny na ścieranie, a-magnetyczny, brak ograniczona 7 części skrawane dla przemysłu spożywczego i mleczarskiego, fotograficznego, farbiarskiego, olejowego, papierowego i tekstylnego. Należy zwrócić uwagę na dobre chłodzenie dla części o dużych wymaganiach materiałowych np. wały, bolce, tuleje, koła zębate, poprzecznice śruby, nakrętki, trzpienie, ośki, wrzeciona itd. części ścierające się; tarcze z otworami, noże, krawędzie tnące, instrumenty chirurgiczne, łożyska toczne rdzenie, łopaty turbin, kule zaworów, gniazda zaworów, wały, wrzeciona, trzpienie, zawory, części armatury do 600st. aparaty i urządzenia w przemyśle spożywczym, elementy budynków i fasad, design w budowie i architekturze, wiele innych zastosowań trzpienie, wały, wrzeciona, nakrętki itd.

7 Stal nierdz wna i X8CrNiS18-9 Dyna Cut (wyżarzony X2CrNi (wyżarzony brak ograniczona 9 zoptymalizowane specjalnie do obróbki poprzez specjalne składniki stopowe oraz postępowanie dezoksydacyjne. Optymalne dla tokarek i frezarek dobra ograniczona 6 przeznaczone dla pojemników ciśnieniowych, zastosowania podobne jak ale lepsze właściwości do spawania, i odporność na korozję X2CrNi dobra nie 8 stosunkowo nowy materał, bardzo dobrze formowalny na zimno, wysoka odpornośc na korozję, dobra skrawalność, zastępuje lub przewyższa w prawie wszystkich obszarach X10CrNi18-8 / X12CrNi (wyżarzony X3CrNiMo (ulepszony), ok (hartowany) X2CrNiN (wyżarzony X5CrNiMo (wyżarzony X2CrNiMo / X2CrNiMo (wyżarzony X4CrNiMo ok (wyżarzony), ok (hartowany), (ulepszony) X2CrNiMo (wyżarzony niska ograniczona 5 sprężyny do temperatur do 300st.; stal może być słabo magnetyczna dobra tak 6 materiał jest stosowany różnorodnie do budowy pojemników ciśnieniowych, dobrze dający się dobra tak 7 stal sprężysta z dużą odpornością na korozję międzykrystaliczną w stanie spawanym, dobrze formowalny wytrzymały materiał konstrukcyjny dobra ograniczona 5 stal na pojemnniki ciśnieniowe, dzięki zawartości Mo lepsza odporność na kwasy. Zalicza się do jakości V4A dobra ograniczona 5 zalicza się do jakości V4A, dzięki podwyższonej zawartości Mo odporna na kwasy, ze zredukowaną ilością C. Coraz częściej stosowana w przemyśle dobra tak 5 stal nierdzewna i opdorna na działanie kwasów utleniających i wody. Nadaje się do obróbki na ciepło i spawania dobra ograniczona 6 zastosowanie w środowisku agresywnym (podwyższone chmiczne obciążenie) trzpieni, wały, wrzeciona, nakrętki, także do części budowlanych z pełną geometrią, przy gwintach i podcięciach aparaty i urządzenia w przemyśle spożywczym, elementy budynków i fasad, design w budowie i architekturze, wiele innych zastosowań aparaty i urządzenia w przemyśle spożywczym, elementy budynków i fasad, design w budowie i architekturze, wiele innych zastosowań noże holendrowe, sprężyny, noże, blachy o dużej wytrzymałości do budowy pojazdów pojemniki ciśnieniowe, części kute, półfabrykaty, części podlegające dużym naciskom mechanicznym, jak sprężarki, turbiny w wodociągach, pertochemii, chłodnictwie itd. do sprężyn jak innych wytrzymymałych części w budowie statków, samochodów i samolotów części i urządzenia przemysłu chemicznego - farbiarskiego, olejowego, tekstylnego, w mleczarniach i browarach części i urządzenia przemysłu chemicznego - farbiarskiego, olejowego, tekstylnego, w mleczarniach i browarach wały śrubowe, budowa maszyn, osie, części maszyn, części wirówek itd. zasadniczo spawane części o podwyższonej odporności w

8 przemyśle tekstylnym X3CrNiMo / X5CrNiMo (wyżarzony X2CrNiMo (wyżarzony X2CrNiMoN (wyżarzony ; (hartowany) dobra ograniczona 5 zastosowanie w środowisku agresywnym (podwyższone chmiczne obciążenie) dobra ograniczona 5 stosowana do taśm, blach, wyrobów płaskich, stab i półfabrykatów pojemników ciśnieniowych dobra ograniczona 5 zastosowanie w farmaceutyce i chemii, odporny na wysokie stężenia chloru i temperatury zasadniczo spawane części o podwyższonej odporności w przemyśle tekstylnym budowa urządzeń w przemyśle chemicznym, pojemniki magazynowe i transportowe dla chemikaliów itp. urządzenia i części które są stosowane w agresywnym środowisku X3CrNiMo części kute ze stali dla budowy zbiorników odkuwki ze stali do budowy zbiorników X3CrNiMoN dobra ograniczona 6 materiał dla środowiska o dużym chemicznym narażeniu X2CrNiMoN (wyżarzony X1NiCrMoCu (wyżarzony X6CrNiTi (wyżarzony X5CrNiCuNb (hartowany przy 550st.), (odpuszczony przy 550 st.) X6CrNiNb (wyżarzony dobra ograniczona 5 zastosowanie w przemyśle chmicznym i paliwowym, off-shore-technik, wysoka odporność na korozję naprężeniową w zawierających chlor mediach i na korozję wżerową dobra ograniczona 3 bardzo odporny na działanie kwasów fosforowego, siarkowego i solnego, wysoka odpornośc na korozję wżerową i naprężeniową dobra ograniczona 6 zastosowanie w budowie zbiorników ciśnieniowych, podobnie jak ale tytan zapobiega wydzielaniu się karbidu - polepsza odpornośc na korozję niska tak 6 materiał nadaje się do hartowania i w ograniczonym stopniu do sprawania. dobra ograniczona 5 materiał nadaje się do hartowania, spawania i magnetyzowania zastosowanie w budowie statków lub spawane koła napędowe do sprężarek dla gazów agresywnych rury, armatura, zawory, blachy, trzpienie, zbiorniki ciśnieniowe kominy, komponenty do odsiarczania spalin, instalacje wydechowe, rury wyciągów, zbiorniki ciśnieniowe, armatura,kadzie aparaty i urządzenia w przemyśle spożywczym, elementy budynków i fasad, design w budowie i architekturze, wiele innych zastosowań śruby i wrzeciona w budowie armatury, budowa sprężarek urządzenia i części przemysłu spożywczego, filmowego i fotograficznego, jak i przedmioty codziennego użytku w gospodarstwie domowym

9 X6CrNiMoTi (wyżarzony dobra ograniczona 5 stabilizowany przez tytan, dający się bez późniejszej obróbki termicznej Stal żaroodporna X10CrAlSi7 / X10CrAl (wyżarzony) niska nie 6 Termicznie odporny na powietrze do ok. 850 st., dający się magnetyzować, wysoka odporność na zawierające siarkę gazy, nadaje się do spawania Stal żaroodporna X10CrAlSi13 / X10CrAl13 Stal żaroodporna X10CrAlSi18 / X10CrAl (wyżarzony) dobra nie 6 Termicznie odporny na powietrze do ok. 850 st., dający się magnetyzować, wysoka odporność na zawierające siarkę gazy, nadaje się do spawania (wyżarzony) niska nie 5 Termicznie odporny na powietrze do ok st., dający się magnetyzować, wysoka odporność na zawierające siarkę gazy, nadaje się do spawania Stal żaroodporna X18CrN (wyżarzony) niska nie 4 Termicznie odporny na powietrze do ok st., dający się magnetyzować, wysoka odporność na zawierające siarkę gazy, nadaje się do spawania Stal żaroodporna X10CrAlSi25 / X10CrAl24 Stal żaroodporna X15CrNiSi25-4 / X20CrNiSi (wyżarzony) niska nie 4 Odporna na gorące powietrze do ok. 1150st.C. Magnetyzująca. Wysoka odporność na gazy zawierające związki siarki; organiczona przydatnośc do spawania (wyżarzony) dobra nie 5 Odporna na gorące powietrze do ok. 1100st.C. Magnetyzująca. Wysoka odporność na gazy zawierające związki siarki; przydatnośc do spawania elektrooporowego Stal żaroodporna X15CrNiSi (wyżarzony) dobra nie 4 Odporna na gorące powietrze do ok. 1000st.C. niemagnetyzująca. Średnia odporność na gazy zawierające związki siarki; Stal żaroodporna X15CrNiSi25-21 / X15CrNiSi25-20 Stal żaroodporna X8CrNi25-21 / X12CrNi (wyżarzony) dobra nie 4 Odporna na gorące powietrze do ok. 1150st.C. Niemagnetyzująca; odporna na gazy zawierające tlen (wyżarzony) dobra nie 4 doskonale dające się formować na zimno. Odporna na gorące powietrze do ok. 1050st. Niemagnetyzująca, dająca się dobrze urządzenia i cześci przemysłu farmaceutycznego, tekstylnego, celulozowego, gumowego, fotograficznego do średnich obciążeń mechanicznych, budowa piecy i urządzeń części w budowie piecy i kotłów parowych jak belki nośne, szyny, części nośne, rury ochronne do elementów termicznych części o średnim obciążeniu mechanicznym, trzpienie, rury do wyżarzania itd. zasadniczo dla części o niskim obciążeniu mechanicznym w budowie piecy części, które znajdują zastosowanie w wysokich temperaturach ale przy niższym obciążeniu mechanicznym Dla wysokich obciążeń mechanicznych: szyny, bębny, dzwony, części pieców przemysłowych Dla wysokich obciążeń mechanicznych; blachy, nośniki, rury w budowie pieców i urządzeń, utwardzalnie itp. Części w budowie pieców i urządzeń dla wysokich obciążeń mechanicznychmufle do wyżarzania Części wszystkich rodzajów do piecy przeysłowych, kotłów parowych, urządzeń dla ropy naftowej.

10 Stal żaroodporna X12NiCrSi35-16 / X12NiCrSi36-16 Stal żaroodporna X10NiCrAlTi32-21 / X10NiCrAlTi32-30 Stal żaroodporna X8CrNiTi18-10 / X12CrNiTi (wyżarzony) dobra nie 5 Odporna na gorące powietrze do ok. 1100st. Niemagnetyzująca. Dobrze dająca się (wyżarzony) dobra nie 5 Odporna na gorące powietrze do ok. 1100st. Niemagnetyzująca. Dobrze dająca się (wyżarzony) dobra nie 5 Odporna na powietrze o tempertaurze do ok. 850st. C; niemagnetyczna; dająca się dobrze Stal sprężynowa Si7 / 56Si niska tak 6 Zastosowanie jako stal sprężynowa (do 7mm grubości) dla niskich i średnich obciążeń Stal sprężynowa Si (ulepszone cieplnie); (utwardzone) MnSi (ulepszone cieplnie) niska tak 5 Zastosowanie jako stal sprężynowa (powyżej 7mm grubości) dla średnich i wysokich obciążeń; jako stal zaworowa dla średnich obciążeń niska tak 6 Obszar zastosowań: dla ulepszania, utwardzania powierzchni lub jako stal zaworowa Stal szlachetna Mn V dobra nie 6 Jest wielokrotnie wykorzystywaney jako podstawowy materiał do wysokiej jakości tłoczysk; mało niemetalicznych wrąceń, dobrze dająca się, dobra lepkość Stal do nawęglania NiCr13, 14NiCr (zależnie od obróbki termicznej) niska tak 5 Możliwe pojedyncze lub podwójne utwardzanie Stal do nawęglania CrNi niska tak 5 Jest często stosowana dla wysokiej jakości części seryjnych Stal do nawęglania CrNi (po utwardzaniu) niska tak 4 Dla części o dużych wymiarach (możliwe głębokie utwardzanie) Stal do nawęglania NiCrMo2-2, 21NiCrMo (po utwardzaniu) niska tak 5 Jest często stosowana dla wysokiej jakości części seryjnych Części dla budowy piecy i urządzeń dla wysokich temperatur pracy, bez utraty elastyczności w krytycznym obszrze st. C Do grubości 6 mm dobrze dająca się formować na zimno, części dla budowy piecy, kotłów parowych oraz przemysłu paliwowego Części o wysokich wymaganiach odporności mechanicznej związane z wyżarzeniem Sprężyny płytkowe do 7mm grubości, sprężyny śrubowe, płyty sprężyste itd. Sprężyny płytowe dla samochodów, sprężyny spiralne, sprężyny śrubowe, zawory ssące Wały korbowe, osie, części zaworów ssących itd. Tłoczyska wysokiej jakości Wałki zakończone zębnikiem, koła zębate, koła zębate stożkowe, wałki przegubowe, trzpienie, itd. Koła zębate, koła łańcuchowe, wały i inne części maszyn średnich wymiarów dla wysokich obciążeń mechanicznych Części maszyn wysokiej wytrzymałości, koła zębate itd. Części maszyn o wysokiej wytrzymałości, trzpienie, wały, dla

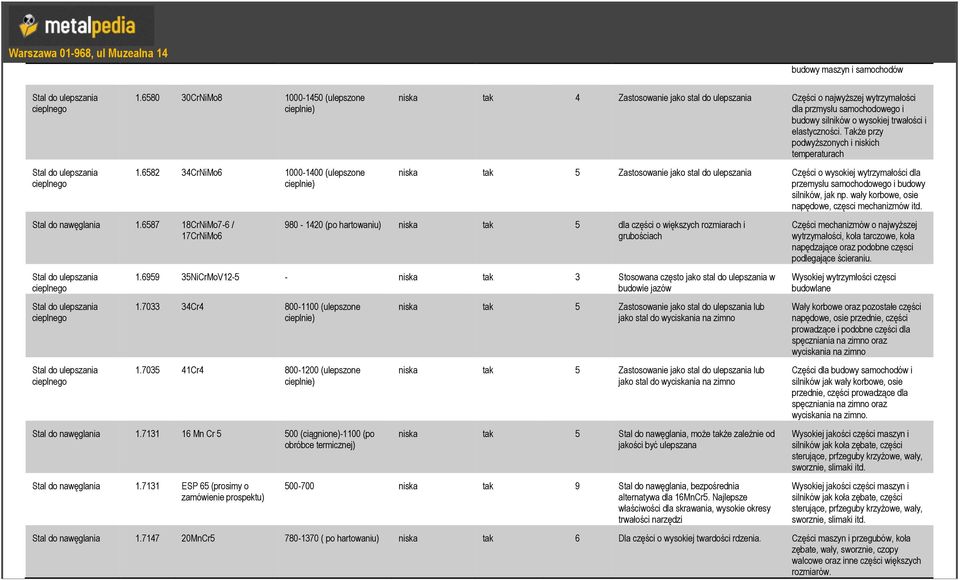

11 budowy maszyn i samochodów Stal do nawęglania CrNiMo7-6 / 17CrNiMo CrNiMo (ulepszone cieplnie) CrNiMo (ulepszone cieplnie) niska tak 4 Zastosowanie jako stal do ulepszania Części o najwyższej wytrzymałości dla przmysłu samochodowego i budowy silników o wysokiej trwałości i elastyczności. Także przy podwyższonych i niskich temperaturach niska tak 5 Zastosowanie jako stal do ulepszania Części o wysokiej wytrzymałości dla przemysłu samochodowego i budowy silników, jak np. wały korbowe, osie napędowe, częsci mechanizmów itd (po hartowaniu) niska tak 5 dla części o większych rozmiarach i grubościach NiCrMoV niska tak 3 Stosowana często jako stal do ulepszania w budowie jazów Cr (ulepszone cieplnie) Cr (ulepszone cieplnie) Stal do nawęglania Mn Cr (ciągnione)-1100 (po obróbce termicznej) Stal do nawęglania ESP 65 (prosimy o zamówienie prospektu) niska tak 5 Zastosowanie jako stal do ulepszania lub jako stal do wyciskania na zimno niska tak 5 Zastosowanie jako stal do ulepszania lub jako stal do wyciskania na zimno niska tak 5 Stal do nawęglania, może także zależnie od jakości być ulepszana niska tak 9 Stal do nawęglania, bezpośrednia alternatywa dla 16MnCr5. Najlepsze właściwości dla skrawania, wysokie okresy trwałości narzędzi Części mechanizmów o najwyższej wytrzymałości, koła tarczowe, koła napędzające oraz podobne częsci podlegające ścieraniu. Wysokiej wytrzymłości częsci budowlane Wały korbowe oraz pozostałe części napędowe, osie przednie, części prowadzące i podobne części dla spęczniania na zimno oraz wyciskania na zimno Części dla budowy samochodów i silników jak wały korbowe, osie przednie, części prowadzące dla spęczniania na zimno oraz wyciskania na zimno. Wysokiej jakości części maszyn i silników jak koła zębate, części sterujące, prfzeguby krzyżowe, wały, sworznie, slimaki itd. Wysokiej jakości części maszyn i silników jak koła zębate, części sterujące, prfzeguby krzyżowe, wały, sworznie, slimaki itd. Stal do nawęglania MnCr ( po hartowaniu) niska tak 6 Dla części o wysokiej twardości rdzenia. Części maszyn i przegubów, koła zębate, wały, sworznie, czopy walcowe oraz inne części większych rozmiarów.

12 Stal do nawęglania MnCrB5 (ZF 6) (ulepszona) niska tak 6 Dla części podlegających ścieraniu Przekładnie, sworznie tłokowe, wały krzywkowe, strugi oraz inne części maszyn i pojazdów Stal do nawęglania MnCrB5 (ZF 7) (ulepszona) niska tak 6 Dla części podlegających ścieraniu Przekładnie, sworznie tłokowe, wały krzywkowe, strugi oraz inne części maszyn i pojazdów Żaroodporna stal konstrukcyjna Wysokojakościowa stal specjalna CrMo (ulepszona) niska tak 5 Zastosowanie jako stal do ulepszania lub jako stal do wyciskania na zimno CrMo (ulepszona) niska tak 5 Zastosowanie jako stal do ulepszania lub jako stal do wyciskania na zimno oraz dla utwardzania powierzchni Części dla budowy samochodów i pojazdów, osie, części turbin. Części o wysokim tarciu dla budowy samochodów i samolotów, wały korbowe, osie, korbowody, wałki zakończone zębnikiem, wielokliny Cr Mo (ulepszona) niska tak 5. Części o wysokim obciążeniu dynamicznym. Wysokie tarcie. Wały korbowe, osie, korbowody, zębniki CrMo (ulepszona) niska tak 5 Zastosowanie jako stal do ulepszania Części o wysokim tarciu dla budowy samochodów i samolotów, wały, osie, tuleje, pierścienie CrMoV (ulepszona) niska tak 4 Zastosowanie jako stal do ulepszania Części o wysokim tarciu dla budowy samochodów i samolotów, wały korbowe, sworznie, śruby itp CrMoV (ulepszona) niska tak 5 Zastosowanie w zakresie temperatur do 540 st. C CrMoV (ulepszona) dobra (ogrzanie do 200 st.) tak 5 wysokiej wytrzymałości, dobrze dająca się (zalecanie ogrzewanie wstępne do 200 st. C) CrV4 / 50CrV (ulepszona) niska tak 5 Zastosowanie jako stal do ulepszania oraz utwardzania powierzchni ETG 100 ETG 100 ( prosimy o zamówienie prospektu) niska tak 7 Alternatywa dla trudno skrawalnych stali do ulepszania, mimo wysokiej wytrzymałości, dobrze dająca się skrawać ( CNC - zoptymalizowana) Śruby i nakrętki Części podlegające wysokim obciążeniom w budowie pojazdów i maszyn. Części o wyokiej odporności na ścieranie w produkcji samochodów oraz mechanizmów. Duże wały napędowe, koła zębate, wytłaczadła oraz inne części od których wymagana jest wysoka wytrzymałość Jeszcze wyższa wytrzymałość niż ETG 88. Zastosowanie dla części narażonych na ciśnienie i ciągnięcie. Osie wały, zębniki, koła zębate. Wysoka żywotność maszyn

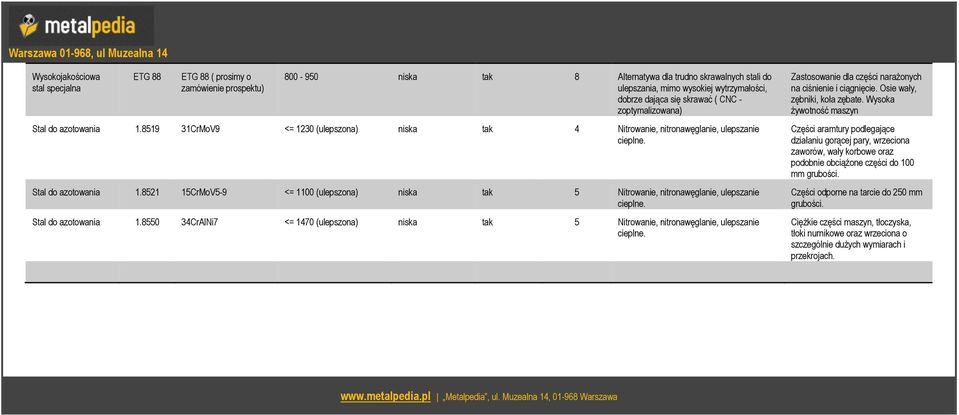

13 Wysokojakościowa stal specjalna ETG 88 ETG 88 ( prosimy o zamówienie prospektu) niska tak 8 Alternatywa dla trudno skrawalnych stali do ulepszania, mimo wysokiej wytrzymałości, dobrze dająca się skrawać ( CNC - zoptymalizowana) Stal do azotowania CrMoV9 <= 1230 (ulepszona) niska tak 4 Nitrowanie, nitronawęglanie, ulepszanie cieplne. Stal do azotowania CrMoV5-9 <= 1100 (ulepszona) niska tak 5 Nitrowanie, nitronawęglanie, ulepszanie cieplne. Stal do azotowania CrAlNi7 <= 1470 (ulepszona) niska tak 5 Nitrowanie, nitronawęglanie, ulepszanie cieplne. Zastosowanie dla części narażonych na ciśnienie i ciągnięcie. Osie wały, zębniki, koła zębate. Wysoka żywotność maszyn Części aramtury podlegające działaniu gorącej pary, wrzeciona zaworów, wały korbowe oraz podobnie obciążone części do 100 mm grubości. Części odporne na tarcie do 250 mm grubości. Ciężkie części maszyn, tłoczyska, tłoki nurnikowe oraz wrzeciona o szczególnie dużych wymiarach i przekrojach. Metalpedia, ul. Muzealna 14, Warszawa
