Biuro: ul. Bolesława Prusa 39, I Piętro, lokal 20 PROJEKT BUDOWLANY. Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o. ul. Łąkowa Biłgoraj

Transkrypt

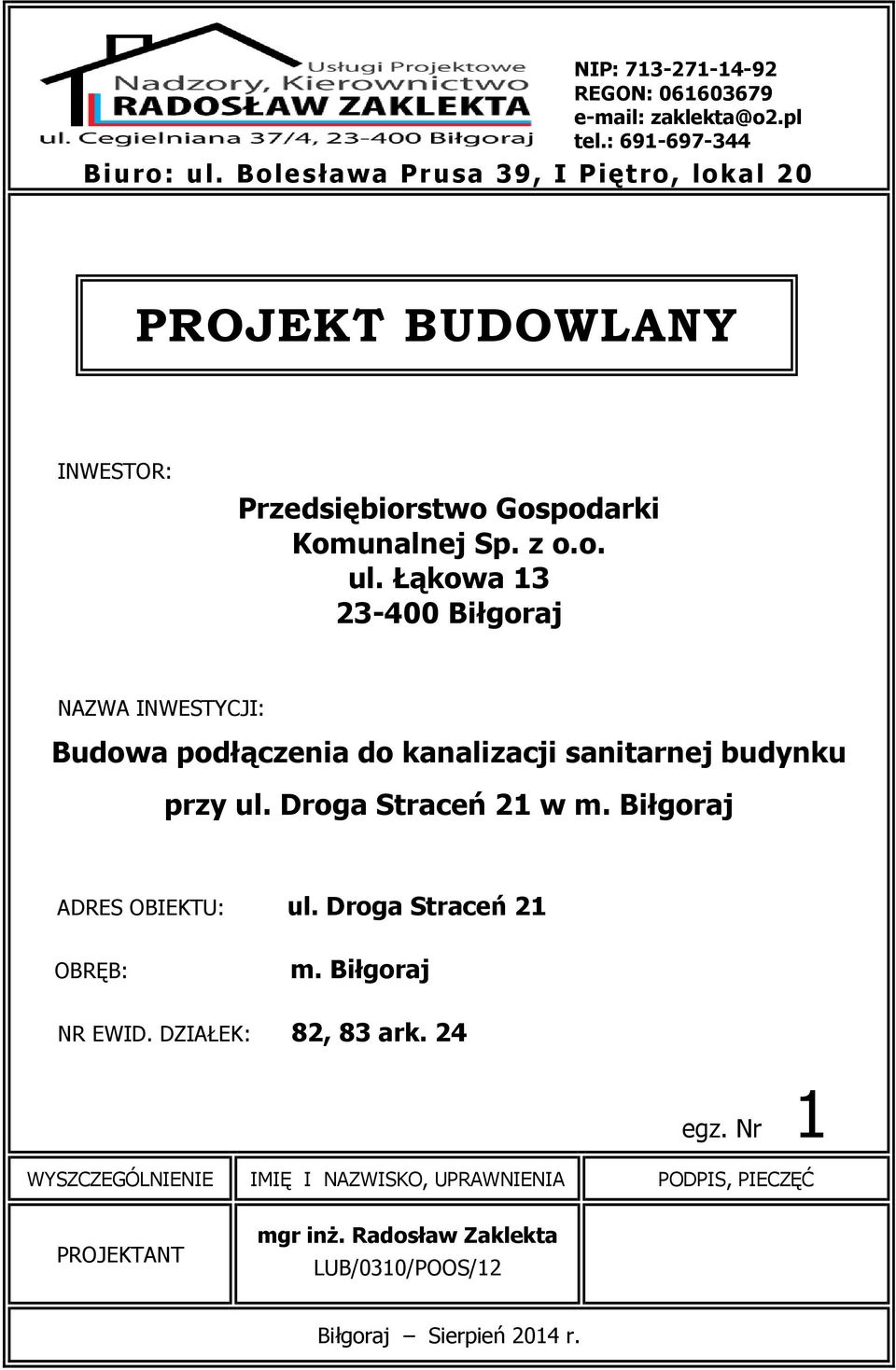

1 NIP: REGON: tel.: Biuro: ul. Bolesława Prusa 39, I Piętro, lokal 20 PROJEKT BUDOWLANY INWESTOR: Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o. ul. Łąkowa Biłgoraj NAZWA INWESTYCJI: Budowa podłączenia do kanalizacji sanitarnej budynku przy ul. Droga Straceń 21 w m. Biłgoraj ADRES OBIEKTU: ul. Droga Straceń 21 OBRĘB: m. Biłgoraj NR EWID. DZIAŁEK: 82, 83 ark. 24 egz. Nr 1 WYSZCZEGÓLNIENIE IMIĘ I NAZWISKO, UPRAWNIENIA PODPIS, PIECZĘĆ PROJEKTANT mgr inż. Radosław Zaklekta LUB/0310/POOS/12 Biłgoraj Sierpień 2014 r.

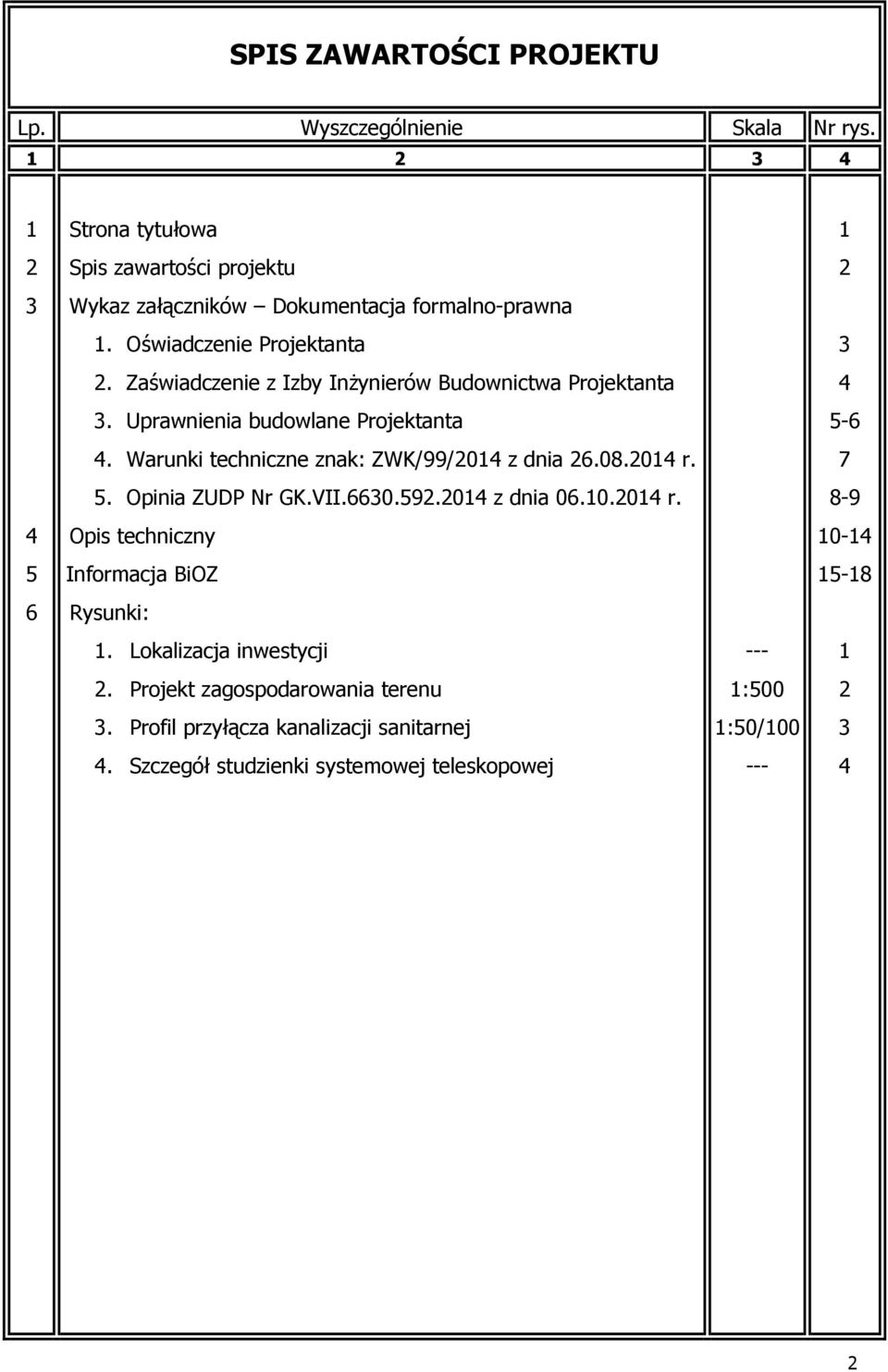

2 SPIS ZAWARTOŚCI PROJEKTU Lp. Wyszczególnienie Skala Nr rys Strona tytułowa Spis zawartości projektu Wykaz załączników Dokumentacja formalno-prawna 1. Oświadczenie Projektanta 2. Zaświadczenie z Izby Inżynierów Budownictwa Projektanta 3. Uprawnienia budowlane Projektanta 4. Warunki techniczne znak: ZWK/99/2014 z dnia r. 5. Opinia ZUDP Nr GK.VII z dnia r. Opis techniczny Informacja BiOZ Rysunki: 1. Lokalizacja inwestycji 2. Projekt zagospodarowania terenu 3. Profil przyłącza kanalizacji sanitarnej 4. Szczegół studzienki systemowej teleskopowej --- 1:500 1:50/

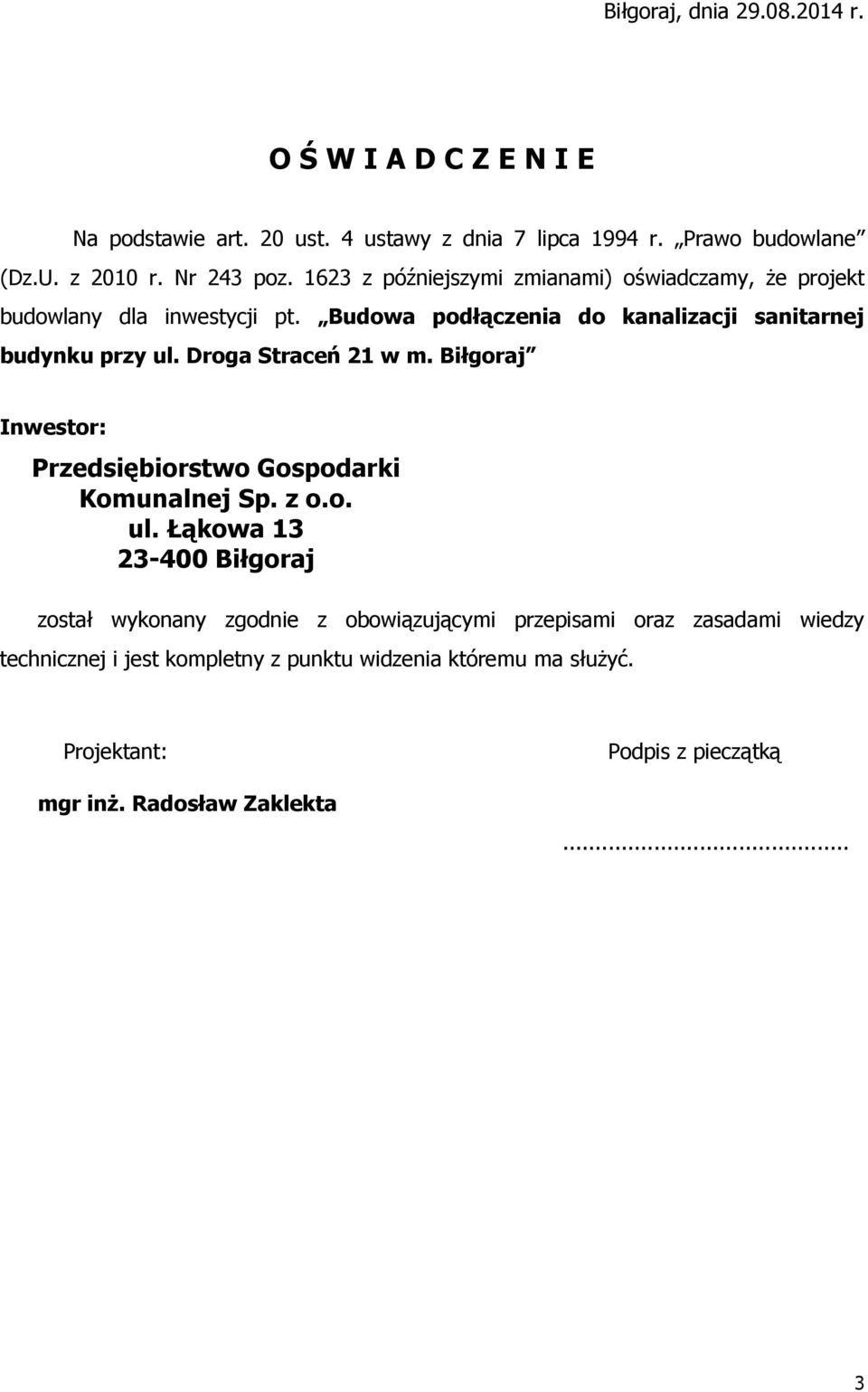

3 Biłgoraj, dnia r. O Ś W I A D C Z E N I E Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2010 r. Nr 243 poz z późniejszymi zmianami) oświadczamy, że projekt budowlany dla inwestycji pt. Budowa podłączenia do kanalizacji sanitarnej budynku przy ul. Droga Straceń 21 w m. Biłgoraj Inwestor: Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o. ul. Łąkowa Biłgoraj został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia któremu ma służyć. Projektant: mgr inż. Radosław Zaklekta Podpis z pieczątką... 3

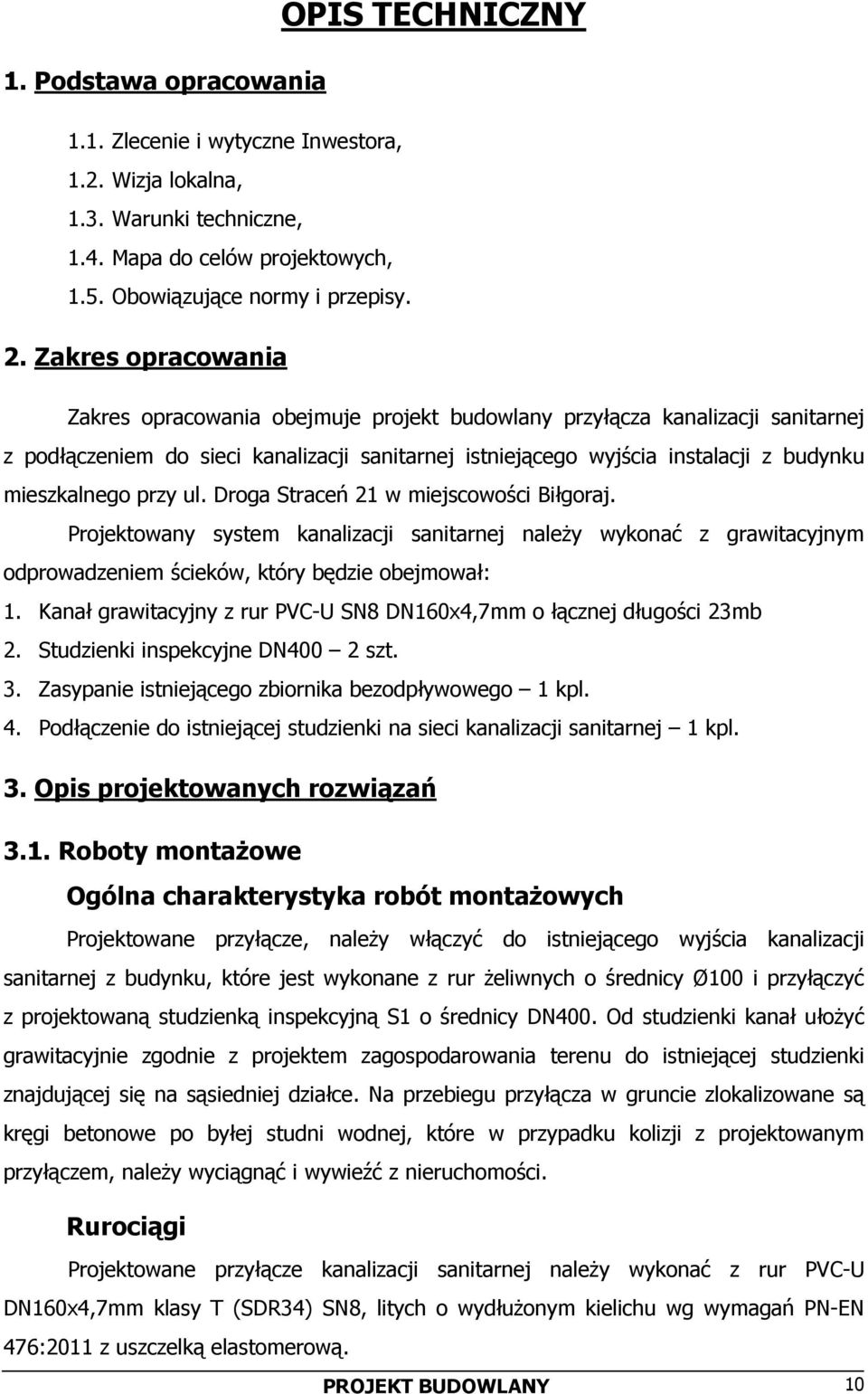

4 1. Podstawa opracowania 1.1. Zlecenie i wytyczne Inwestora, 1.2. Wizja lokalna, 1.3. Warunki techniczne, 1.4. Mapa do celów projektowych, 1.5. Obowiązujące normy i przepisy. 2. Zakres opracowania OPIS TECHNICZNY Zakres opracowania obejmuje projekt budowlany przyłącza kanalizacji sanitarnej z podłączeniem do sieci kanalizacji sanitarnej istniejącego wyjścia instalacji z budynku mieszkalnego przy ul. Droga Straceń 21 w miejscowości Biłgoraj. Projektowany system kanalizacji sanitarnej należy wykonać z grawitacyjnym odprowadzeniem ścieków, który będzie obejmował: 1. Kanał grawitacyjny z rur PVC-U SN8 DN160x4,7mm o łącznej długości 23mb 2. Studzienki inspekcyjne DN400 2 szt. 3. Zasypanie istniejącego zbiornika bezodpływowego 1 kpl. 4. Podłączenie do istniejącej studzienki na sieci kanalizacji sanitarnej 1 kpl. 3. Opis projektowanych rozwiązań 3.1. Roboty montażowe Ogólna charakterystyka robót montażowych Projektowane przyłącze, należy włączyć do istniejącego wyjścia kanalizacji sanitarnej z budynku, które jest wykonane z rur żeliwnych o średnicy Ø100 i przyłączyć z projektowaną studzienką inspekcyjną S1 o średnicy DN400. Od studzienki kanał ułożyć grawitacyjnie zgodnie z projektem zagospodarowania terenu do istniejącej studzienki znajdującej się na sąsiedniej działce. Na przebiegu przyłącza w gruncie zlokalizowane są kręgi betonowe po byłej studni wodnej, które w przypadku kolizji z projektowanym przyłączem, należy wyciągnąć i wywieźć z nieruchomości. Rurociągi Projektowane przyłącze kanalizacji sanitarnej należy wykonać z rur PVC-U DN160x4,7mm klasy T (SDR34) SN8, litych o wydłużonym kielichu wg wymagań PN-EN 476:2011 z uszczelką elastomerową. PROJEKT BUDOWLANY 10

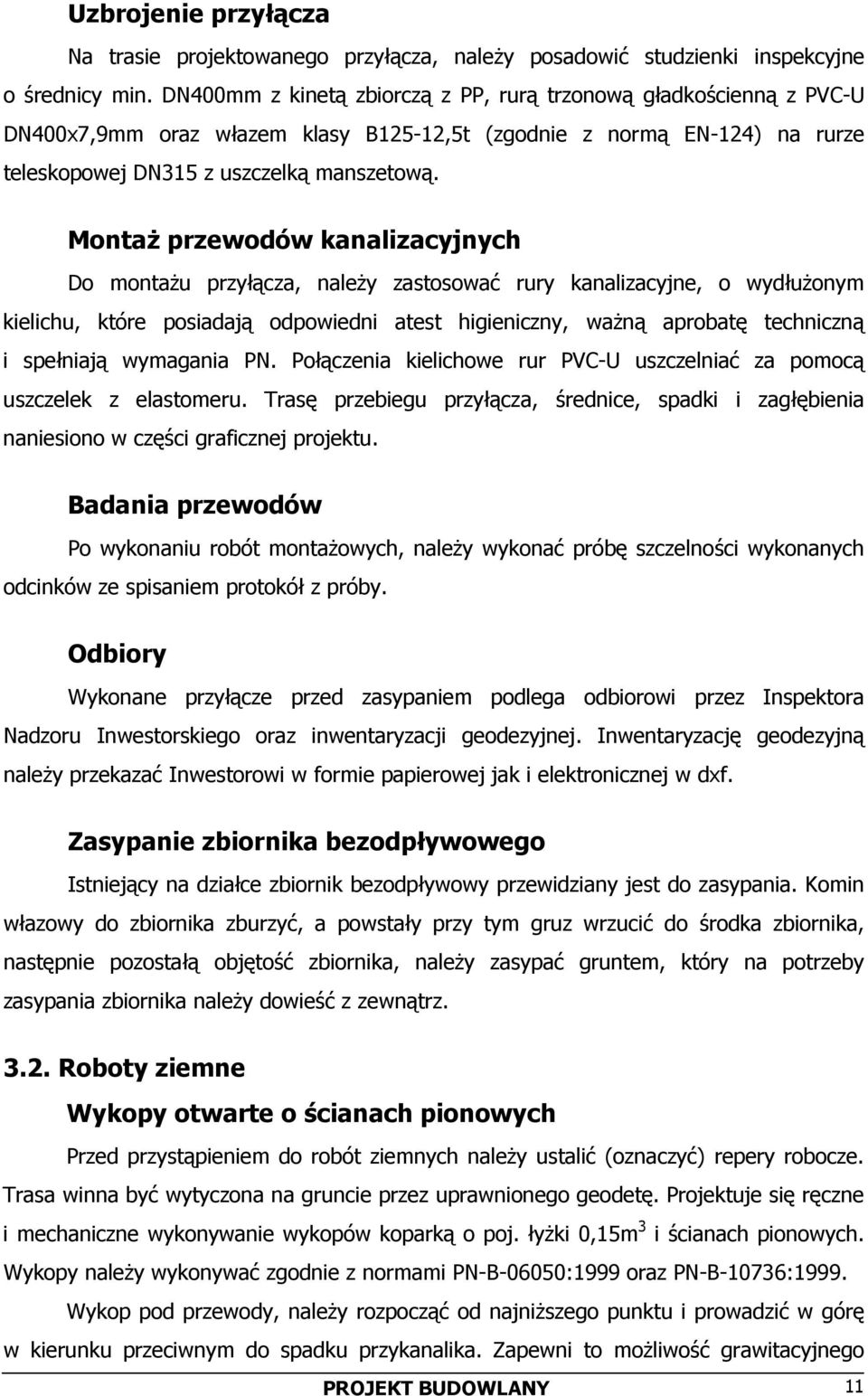

5 Uzbrojenie przyłącza Na trasie projektowanego przyłącza, należy posadowić studzienki inspekcyjne o średnicy min. DN400mm z kinetą zbiorczą z PP, rurą trzonową gładkościenną z PVC-U DN400x7,9mm oraz włazem klasy B125-12,5t (zgodnie z normą EN-124) na rurze teleskopowej DN315 z uszczelką manszetową. Montaż przewodów kanalizacyjnych Do montażu przyłącza, należy zastosować rury kanalizacyjne, o wydłużonym kielichu, które posiadają odpowiedni atest higieniczny, ważną aprobatę techniczną i spełniają wymagania PN. Połączenia kielichowe rur PVC-U uszczelniać za pomocą uszczelek z elastomeru. Trasę przebiegu przyłącza, średnice, spadki i zagłębienia naniesiono w części graficznej projektu. Badania przewodów Po wykonaniu robót montażowych, należy wykonać próbę szczelności wykonanych odcinków ze spisaniem protokół z próby. Odbiory Wykonane przyłącze przed zasypaniem podlega odbiorowi przez Inspektora Nadzoru Inwestorskiego oraz inwentaryzacji geodezyjnej. Inwentaryzację geodezyjną należy przekazać Inwestorowi w formie papierowej jak i elektronicznej w dxf. Zasypanie zbiornika bezodpływowego Istniejący na działce zbiornik bezodpływowy przewidziany jest do zasypania. Komin włazowy do zbiornika zburzyć, a powstały przy tym gruz wrzucić do środka zbiornika, następnie pozostałą objętość zbiornika, należy zasypać gruntem, który na potrzeby zasypania zbiornika należy dowieść z zewnątrz Roboty ziemne Wykopy otwarte o ścianach pionowych Przed przystąpieniem do robót ziemnych należy ustalić (oznaczyć) repery robocze. Trasa winna być wytyczona na gruncie przez uprawnionego geodetę. Projektuje się ręczne i mechaniczne wykonywanie wykopów koparką o poj. łyżki 0,15m 3 i ścianach pionowych. Wykopy należy wykonywać zgodnie z normami PN-B-06050:1999 oraz PN-B-10736:1999. Wykop pod przewody, należy rozpocząć od najniższego punktu i prowadzić w górę w kierunku przeciwnym do spadku przykanalika. Zapewni to możliwość grawitacyjnego PROJEKT BUDOWLANY 11

6 odpływu wód z wykopu w czasie opadów oraz odwodnienia wykopów nawodnionych. Roboty ziemne przy odkryciu istniejącego uzbrojenia podziemnego krzyżującego się z projektowanymi przewodami należy rozpocząć w obecności przedstawiciela-użytkownika tych że przewodów, odkrycia należy dokonać ręcznie i zabezpieczyć zgodnie z częścią opisowa projektu oraz zgodnie z wymaganiami użytkownika uzbrojenia. Zaprojektowano wykopy otwarte o ścianach pionowych, umacnianych po przekroczeniu głębokości 1,0m. Umacnianie ścian należy wykonywać sukcesywnie, w miarę pogłębiania wykopów. Spód wykopu należy pozostawić na poziomie wyższym od rzędnej projektowanej o 2 do 5cm w gruncie suchym, a w gruncie nawodnionym około 20cm. Wykopy należy wykonać bez naruszenia naturalnej struktury gruntu podłoża. Pogłębienie wykopu do projektowanej rzędnej należy wykonać ręcznie bezpośrednio przed ułożeniem podsypki. W trakcie realizacji robót ziemnych należy nad wykopami ustawić ławy celownicze umożliwiające odtworzenie projektowanej osi wykopu i przewodu oraz kontrolę rzędnych dna. Ławy należy montować nad wykopem na wysokości 1,0m nad powierzchnią terenu w maksymalnych odstępach co 10m. Ławy powinny mieć wyraźne i trwałe oznakowanie projektowanej osi przewodu. Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu krzyżujące się lub biegnące równolegle z wykopem, powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację. Wyjście (zejście) po drabinie z wykopu powinno być wykonane z chwilą osiągnięcia głębokości większej niż 1,0m od poziomu terenu, w odległości nie mniej niż 20m. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej. Tolerancja dla rzędnych dna wykopu nie powinna przekraczać ±3 cm dla gruntów zwięzłych, ±5 cm dla gruntów wymagających wzmocnienia. Natomiast tolerancja szerokości wykopu wynosi ±5cm. Odchyłka osi ułożonego przewodu nie może przekroczyć ±10mm. Układanie rur z tworzyw sztucznych może odbywać się w temperaturze powietrza od 0 o C do +30 o C. Na czas budowy, wykopy należy ogrodzić i oznakować dla ruchu pieszego i dla ruchu pojazdów. Obudowa wykopów Zaleca się stosowanie do umacniania ścian wykopów szalunków wielokrotnego użytku np.: - Płyty wykopowe PW-261 i PW-131 produkcji ZREMB w Solcu Kujawskim. - Płyty wykopowe niemieckiej firmy Emunds + Staudinger" dystrybutor Budosprzet" Sp. z o.o. w Bytomiu. - Obudowa szalunkowa ścian wykopów-producent: PP-U Wykopy-Serwis Sp. z o.o. Wronki. PROJEKT BUDOWLANY 12

7 - Szalunki do wykopów ziemnych typu ZREMB" produkcji ZREMB TRADING Sp. z o.o. w Międzyrzeczu Podlaskim. Jednocześnie dopuszcza się wykonanie szalunku tradycyjnego np. z wyprasek w układzie poziomym. Umocnienia ścian należy wykonać jako pełne poziome. Głębokość wykopu, jaka można wykonać bez deskowania wynosi 1,0m. Szalowanie wykopów należy wykonać sukcesywnie, w miarę pogłębiania wykopu. Umocnienia winny wystawać minimum 20cm powyżej terenu i szczelnie do terenu przylegać. Podłoże Podłoże pod przewody należy wykonać z kruszywa naturalnego odpowiadającego wymaganiom PN-EN 13242:2004, o uziarnieniu 0 20mm lub 0 31,5mm i zawartości frakcji pylastej i ilastej mniejszej niż 5%, zagęszczonym do Is 0,95 grubości 10cm. Rury należy układać na dnie wykopu w taki sposób, aby leżały równo podparte na podsypce na całej swej długości. Parametry wytrzymałościowe podłoża nie mogą być niższe od przyjętych w dokumentacji projektowej, ponadto powinny umożliwiać zachowanie spadku hydraulicznego. Wykonanie obsypki zasadniczej i górnej Obsypkę należy układać symetrycznie po obu stronach rury warstwami o grubości nie większej niż 20cm, zwracając szczególną uwagę na jej staranne zagęszczenie w strefie podparcia rury. W trakcie zagęszczania obsypki w tej strefie konieczne jest zachowanie należytej staranności, aby nie nastąpiło podniesienie rury. Do zagęszczenia obsypki zaleca się stosowanie lekkich wibratorów płaszczyznowych (o masie do 50kg). Używanie wibratora bezpośrednio nad rurą jest niedopuszczalne, wibrator używać można, gdy nad rurą ułożono warstwę gruntu o grubości, co najmniej 30cm. Obsypkę do wysokości, co najmniej 30cm ponad górną krawędź rury należy wykonać z materiału o parametrach takich jak dla podsypki. Zasypka Do zasypki należy użyć gruntu rodzimego. Gdyby grunt rodzimy nie nadawał się do wykonania zasypki, wtedy należy użyć kruszywa jak dla podsypki. Zasypkę należy wykonać, do istniejącej rzędnej tereny, 30cm należy wykonać piaskiem, pozostałą wysokość wypełnić gruntem rodzimym. Do zagęszczania zasypki użyć można wibratorów o masie do 100kg. Stopień zagęszczenia w pasie drogowym Is=1,0 standardowej próby Proctora oraz Is=0,98 od głębokości 1,2m w dół. Do górnej warstwy zasypki dla rurociągów układanych pod drogą nie mogą być stosowane grunty wysadzinowe. PROJEKT BUDOWLANY 13

8 3.3 Warunki geotechniczne Nie przewiduje się występowania wód podziemnych na terenie prowadzenia robót. Ewentualny sposób odwodnienia należy uzgodnić z Inspektorem Nadzoru i Inwestorem. Zaleca się prowadzenie prac w porze suchej. 3.4 Uwagi i zalecenia końcowe W związku z brakiem jakiejkolwiek informacji dotyczącej głębokości istniejącego wyjścia kanalizacji sanitarnej z budynku i istniejącego przykanalika, podana głębokość została przyjęta na podstawie uzyskanych informacji od właścicieli budynków lub orientacyjnie. Rzeczywiste zagłębienie należy określić podczas wykonywania robót i ewentualnie skorygować projektowane rzędne i spadki. Po zakończeniu robót należ uzyskać od właścicieli nieruchomości oświadczenie o przywróceniu terenu objętego robotami do stanu pierwotnego. Podczas opracowywania projektu w dużej mierze opierałem się na informacjach uzyskanych od właścicieli nieruchomości. Podczas wykonywania robót niektóre podane dane mogą się różnić od rzeczywistości. Opracował: PROJEKT BUDOWLANY 14

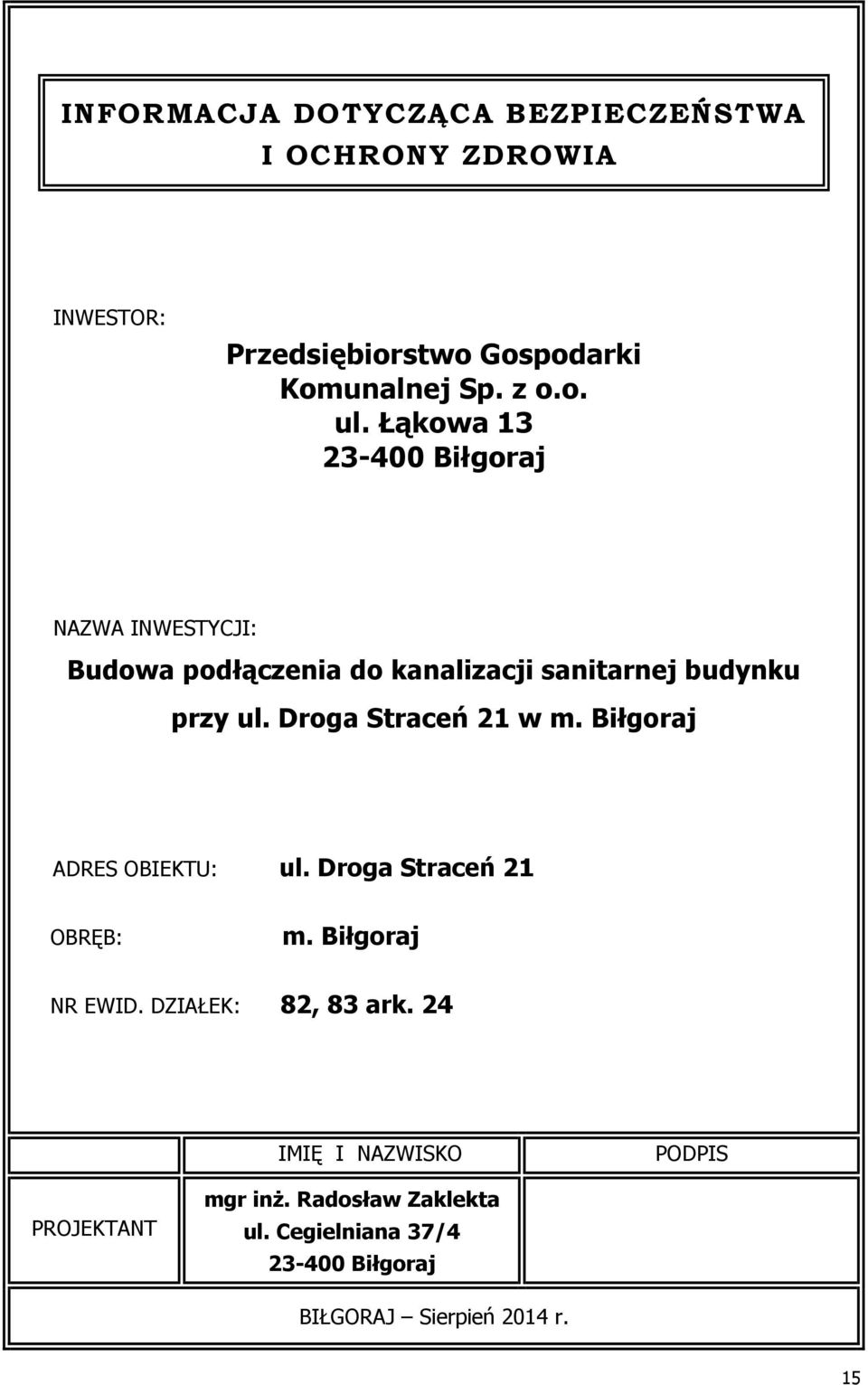

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTOR: Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o. ul. Łąkowa Biłgoraj NAZWA INWESTYCJI: Budowa podłączenia do kanalizacji sanitarnej budynku przy ul. Droga Straceń 21 w m. Biłgoraj ADRES OBIEKTU: ul. Droga Straceń 21 OBRĘB: m. Biłgoraj NR EWID. DZIAŁEK: 82, 83 ark. 24 IMIĘ I NAZWISKO PODPIS PROJEKTANT mgr inż. Radosław Zaklekta ul. Cegielniana 37/ Biłgoraj BIŁGORAJ Sierpień 2014 r. 15

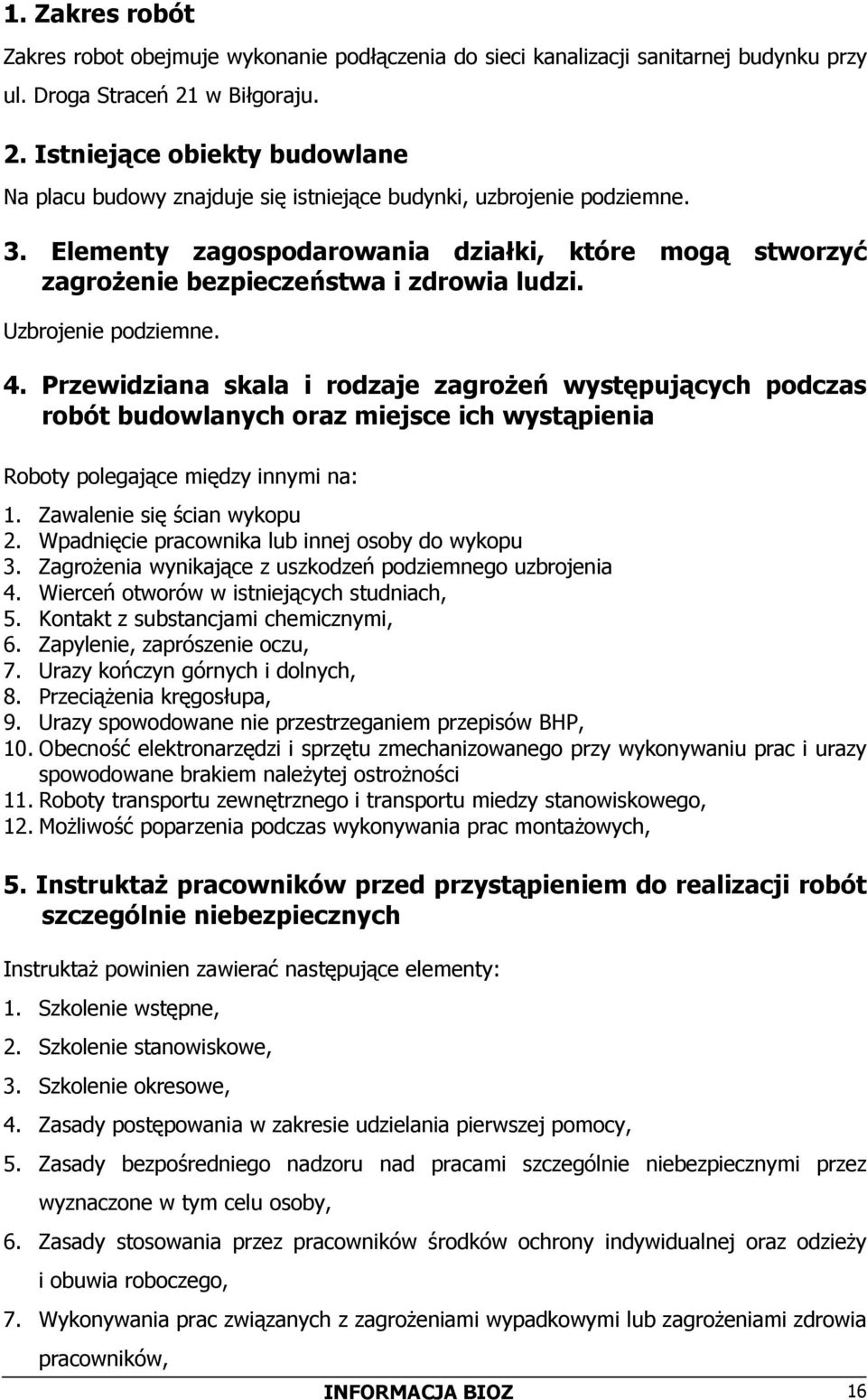

10 1. Zakres robót Zakres robot obejmuje wykonanie podłączenia do sieci kanalizacji sanitarnej budynku przy ul. Droga Straceń 21 w Biłgoraju. 2. Istniejące obiekty budowlane Na placu budowy znajduje się istniejące budynki, uzbrojenie podziemne. 3. Elementy zagospodarowania działki, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. Uzbrojenie podziemne. 4. Przewidziana skala i rodzaje zagrożeń występujących podczas robót budowlanych oraz miejsce ich wystąpienia Roboty polegające między innymi na: 1. Zawalenie się ścian wykopu 2. Wpadnięcie pracownika lub innej osoby do wykopu 3. Zagrożenia wynikające z uszkodzeń podziemnego uzbrojenia 4. Wierceń otworów w istniejących studniach, 5. Kontakt z substancjami chemicznymi, 6. Zapylenie, zaprószenie oczu, 7. Urazy kończyn górnych i dolnych, 8. Przeciążenia kręgosłupa, 9. Urazy spowodowane nie przestrzeganiem przepisów BHP, 10. Obecność elektronarzędzi i sprzętu zmechanizowanego przy wykonywaniu prac i urazy spowodowane brakiem należytej ostrożności 11. Roboty transportu zewnętrznego i transportu miedzy stanowiskowego, 12. Możliwość poparzenia podczas wykonywania prac montażowych, 5. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Instruktaż powinien zawierać następujące elementy: 1. Szkolenie wstępne, 2. Szkolenie stanowiskowe, 3. Szkolenie okresowe, 4. Zasady postępowania w zakresie udzielania pierwszej pomocy, 5. Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, 6. Zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego, 7. Wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, INFORMACJA BIOZ 16

11 8. Obsługi maszyn i innych urządzeń technicznych, 9. Postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi. W/w instrukcje powinny określać czynności niezbędne do wykonania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych, stwarzających zagrożenia dla życia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio: kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robot budowlanych Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio: kierownik budowy (kierownik robót) oraz; mistrz budowlany, stosownie do zakresu obowiązków. Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich zagrożeń dla życia lub zdrowia pracowników. Osoba kierująca pracownikami jest obowiązana: 1. Organizować stanowiska pracy zgodnie z przepisami i zasadami BHP, 2. Dbać o sprawność środków ochrony indywidualnej oraz ich stosowanie zgodnie z przeznaczeniem, 3. Organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, 4. Dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu: 1. Zapewnienie organizacji pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych, INFORMACJA BIOZ 17

12 2. Zapewnienie likwidacji zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagrożeń. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. 7. Podstawa prawna opracowania 1. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U. z 2010 r. Nr 243 poz. 1623), 2. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 poz. 1126), 3. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 27 lipca 2004 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U. Nr 180 poz. 1860), 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr129 poz. 844 z póź. zm.), 5. Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U. Nr 118 poz. 1263), 6. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401). Opracował: INFORMACJA BIOZ 18
