TM RheemTM Air Conditioning Division Rheem Air Conditioning Division Fort Smith Arkansas U.S.A Fort Smith Arkansas U.S.A er: Heat Export Import U.S.A Importer: 37 100 Łańcut Wysoka 373 Heat Export Import U.

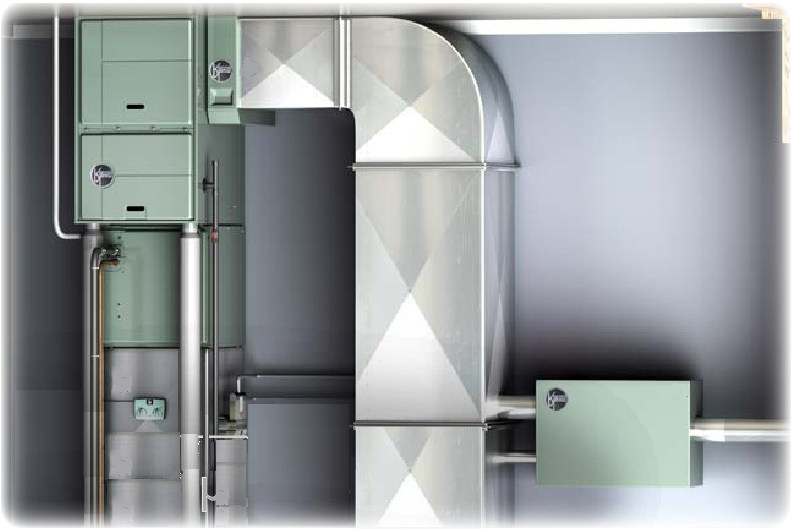

1 TM RheemTM Air Conditioning Division Rheem Air Conditioning Division Fort Smith Arkansas U.S.A Fort Smith Arkansas U.S.A er: Heat Export Import U.S.A Importer: Łańcut Wysoka 373 Heat Export Import U.S.A GAZOWA DWUSTOPNIOWA PRZEPŁYWOWA Łańcut Wysoka 373 WYMIENNIKOWA NAGRZEWNICA POWIETRZA KANAŁOWE NAWILŻACZE POWIETRZA typ RGRM FIRMY Skuttle

3 Kanałowy wodny nawilżacz powietrza ( ogrzewania nadmuchowego) firmy Skuttle. Model 2000,2001 Parametry powietrza Wilgotność powietrza, czyli ilość pary wodnej w określonej ilości powietrza silnie zależy od temperatury powietrza, im wyższa temperatura powietrza, tym więcej pary wodnej. Wilgotność względna obrazuje ilość zawartej w powietrzu pary wodnej w zależności od warunków panujących w pomieszczeniu m.in. temperatury i ciśnienia. Wilgotność powietrza określana jest w procentach. Optymalna wilgotność powietrza to 40-65% jeżeli spada poniżej 40% zaczynamy odczuwać dyskomfort i łatwiej zapadamy na różne infekcje. Przy podwyższonej wilgotności powietrza i podwyższonej temperaturze możemy mieć problemy z oddychaniem. Nieprawidłowy poziom wilgotności ma zły wpływ zarówno na nas jak i nasze otoczenie. Zbyt niska wilgotność (np. gdy działa ogrzewanie) może wywoływać problemy związane z : - wysychaniem skóry, (co prowadzi do szybszego starzenia się jej) i niszczeniem cery, - wysychaniem śluzówki nosa, co w konsekwencji prowadzi do obniżonej odporności na infekcje, - gorszą pracą systemu immunologicznego (większe ryzyko choroby), - suche zatoki, pękanie ust i pieczenie oczu (zwłaszcza przy soczewkach kontaktowych) infekcje i choroby układu oddechowego - napięcie nerwowe, zmęczenie, brak koncentracji - problemy ze snem - problemy ze zdrowiem niemowlaków oraz małych dzieci - ogólny dyskomfort (w skrajnych wypadkach może wywoływać nawet krwawienie z nosa), a to przekłada się na problemy z koncentracją. - problemy ze zdrowiem zwierząt - słaby wzrost i kwitnienie roślin pokojowych - wzrost ilości kurzu i elektryczności statycznej - uszkodzenie drewnianych mebli, parkietów i boazerii Zbyt wysoka wilgotność powołuje: - duszność, co również nie pomaga w koncentracji uwagi, - występowanie pleśni i grzybów na ścianach i sufitach (zwłaszcza zimnych, na których skrapla się para wodna), które z kolei przyczyniają się do rozwoju chorób i alergii - rozwój roztoczy, - może powodować pęcznienie mebli i innych materiałów naturalnych. Odpowiednia wentylacja jest oczywiście najlepszym sposobem na utrzymanie odpowiedniej wilgotności. W dzisiejszych czasach szczelne okna i drzwi powodują problemy z naturalną wentylacją, wtedy wilgotność powietrza drastycznie maleje. Takie warunki otoczenia źle wpływają na nasze zdrowie i samopoczucie. Dlatego wprowadza się nowe możliwości rozszczelniania okien i drzwi, przez montaż dodatkowych nawiewników, do zaawansowanych systemów wentylacji i klimatyzacji. Zachowanie odpowiedniej wilgotności w pomieszczeniach sprawi, że odczujemy komfort. 3

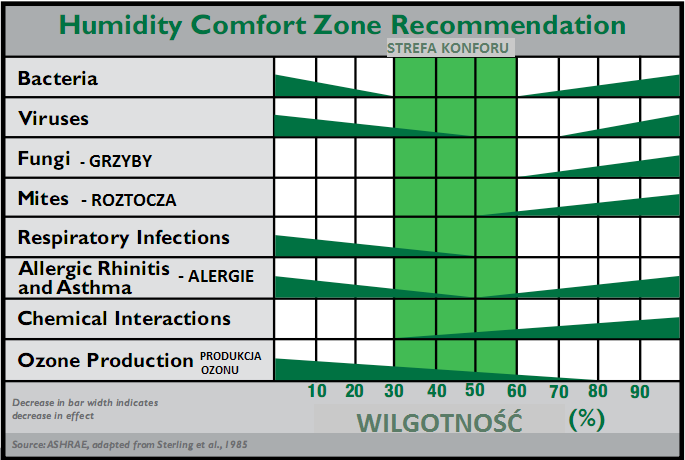

4 Bardzo dobrym rozwiązaniem są nawilżacze powietrza, które dodatkowo potrafią kontrolować wilgotność powietrza. Nawilżacze powietrza pozwalają utrzymać w mieszkaniu optymalny dla naszego samopoczucia mikroklimat, co zwiększa, jakość wypoczynku czy wydajność pracy wykonywanej w pomieszczeniu zamkniętym. Poniższy wykres obrazuje wpływ wilgotności, na jakość powietrza: 4

5 Nawilżacze Skuttle 2000 i 2001 Nawilżacze powietrza Skuttle wykorzystują metodę odparowania, którą można zaobserwować w przyrodzie. Ciepłe powietrze przetłaczane jest przez cienką warstwę wody rozprzestrzenioną na dużym obszarze, co powoduje skuteczne odparowanie wody i podniesienie poziomu wilgotności. Skutkiem takiego procesu jest naturalne wchłonięcie wody w ciepłe, przenoszone powietrze. Dzięki wykorzystaniu w parowniku struktury plastra miodu woda ma lepszy styk z ciepłym powietrzem, co skutkuje bardzo dobrą wydajnością i ekonomiką nawilżacza. System jest sterowany przez higrostat, który monitoruje wilgotność względna w domu, i aktywuje lub wyłącza nawilżacz w odpowiednim momencie, zapewniając komfort w pomieszczeniach. Model 2002 działa identycznie jak model 2000 i 2001, z tym, że przepływ ciepłego powietrza jest wymuszany przez wentylator, a nie tylko nadmuch powietrza z pieca. Instrukcja obsługi Nawilżacz kontrolowany jest przez higrostat zainstalowany na powrocie powietrza do pieca, lub na ścianie wewnętrznej domu. Zalecane ustawienia dla kontroli wilgotności może wydawać się nielogiczne, dopóki nie rozumiemy zasady działania. Jak widać z ustawień zapisanych poniżej zalecane ustawienia idą w dół proporcjonalnie do spadku temperatury na zewnątrz? Dzieje się tak, dlatego, ponieważ im niższa temperatura, tym większa jest kondensacja. W celu utrzymania wilgoci w domu i aby zapobiec kondensacji, konieczne jest, aby ustawienia zmniejszały się proporcjonalnie do spadku temperatury na zewnątrz. Rekomendowane ustawienia Temp. Zewn. Rekomendowane ustawienia Temp. Zewn. Rekomendowane ustawienia C 15 (Low) C 30 (Medium) C C 30 (Medium-High) C 25(Low-Medium) Powyżej C 40 5

Model 2000 Zaprojektowany dla nowszych węższych rozprowadzeń 10 ( 25 cm ) Odwracalne panele boczne z unikalną zapinką snap-lock umożliwiającą zmianę lewa/prawa strona Nowe, lepsze rozprowadzenie

6 Model 2000 Zaprojektowany dla nowszych węższych rozprowadzeń 10 ( 25 cm ) Odwracalne panele boczne z unikalną zapinką snap-lock umożliwiającą zmianę lewa/prawa strona Nowe, lepsze rozprowadzenie wilgoci i system dystrybucji wody Trwała termoplastyczna obudowa, odporna na rdze i odkształcenia Niski profil obudowy pozwalający na montaż w miejscach z ograniczonym dostępem Duża wydajność. Wydajność nawilżacza: Kg na dobę.2,2 L/h przy 48 0 C..2,6 L/24h..63,5 W instalacjach można użyć tzw by-pass -u. Pozwala to na zwiększenie wydajności o ok. 20% 6

7 Kanałowy wodny nawilżacze powietrza Skuttle seria 2000 i 592 Model 2001 Model 2001 jest wysokowydajnym przepływowym nawilżaczem zaprojektowanym na niższe temperatury pieca i krótsze cykle przedmuchu. Zaprojektowany dla nowszych węższych rozprowadzeń 14 ( 36 cm ) Odwracalne panele boczne z unikalną zapinką snap-lock umożliwiającą zmianę lewa/prawa strona Nowe, lepsze rozprowadzenie wilgoci i system dystrybucji wody Trwała termoplastyczna obudowa, odporna na rdze i odkształcenia Niski profil obudowy pozwalający na montaż w miejscach z ograniczonym dostępem Zwiększona wydajność. Wydajność nawilżacza: Temp pow. w tunelu Kg /h L/24h 490C C C

8 Typowy układ instalacji nawilżacza 8

9 Model 2002 Wysoko wydajny model nawilżacza ze wspomaganiem nawiewu przez wentylator. Zawiera jeszcze lepszy system rozprowadzania wilgoci w powietrzu. Materiały wykonane do produkcji charakteryzują się dużą wytrzymałością termoplastyczną i odpornością na korozję. Idealny dla instalacji, w których kanał powrotu powietrza jest trudno dostępny. Wymiary Wysokość.. 47,4 cm Szerokość.. 35 cm Głębokość.. 24,5 cm Wydajność nawilżacza: Temp pow. Kg /h L/24h w tunelu 49 0 C C C Typowa układ instalacji nawilżacza

10 Model nawilżacza typy SPRAY Zasada działania polega na rozpylaniu drobnych kropli wody w kanale transportowym powietrza. Różne średnice dysz pozwalają na optymalne dostosowanie rozpylania w zależności od pieca. Ten nawilżacz jest idealny wszędzie tam gdzie bardzo ważna jest ekonomika zużycia wody i prądu, moc pobierana nawilżacza wynosi ok. 6W. Urządzenie pracuje już przy ciśnieniu wody 2,7 [bar] Typowe instalacje nawilżacza 10

11 Akcesoria niezbędne do montażu Przekaźnik o napięciu 24V do wszystkich typów nawilżaczy Schuttle z wymuszonym obiegiem powietrza. Przekaźnik wykorzystuje detekcję przepływu prądu w przewodach i na tej podstawie załącza wentylator. Dzięki temu zjawisku jest bardziej niezawodny ( i mniej kosztowny) od czujników ciśnieniowych. Obudowa przekaźnika wykonana jest z wytrzymałego tworzywa sztucznego. Wspornik czujnika pokryty jest gąbką, która ma zadanie chronić przewody przed uszkodzeniem mechanicznym. Ważne: Przekaźnik do poprawnego działania wymaga przepływu prądu w przewodzie o natężeniu min 5 A. Jeżeli prąd jest mniejszy należy go nawinąć kilkukrotnie wokół wspornika/klamry. Przed instalowaniem przekaźnika należy odłączyć zasilanie. Przekaźnik musi znajdować się mim 8 cm od transformatora. Metalowy uchwyt przekaźnika nie może dotykać innych metalowych części. Aby włożyć przewód do ramki przekaźnika, należy odkręcić śrubę mocującą ( patrz rysunek) Schemat podłączeniowy przy zasilaniu nawilżacza napięciem 230/120 V 11

12 Podłączenie przekaźnika Podłączyć jeden z przewodów ( czujnika) przekaźnika do higrostatu ( czujnika wilgotności) B. Podłączyć drugi przewód ( czujnika) przekaźnika do przekaźnika 24 V nawilżacza A Podłączyć drugi przewód higrostatu do przekaźnika 24 V nawilżacza C Jeżeli nawilżacz zasilany jest wyłącznie napięciem 24V należy zastosować transformator obniżający napięcie. 12

13 Schemat podłączeniowy przy zasilaniu nawilżacza napięciem 24 V W przypadku zasilanie nawilżacza wyłącznie napięciem 24V czujnik ( przekaźnik) podłączyć należy z zaciskami 24 V transformatora C, oraz higrostatu D. Natomiast drugi zacisk transformatora podłączyć do nawilżacza A. Drugi zacisk higrostatu podłączyć z drugim zaciskiem zaworu nawilżacza B. 13

14 NOTATKI: 14

15 15

16 Heat Export Import U.S.A Łańcut Wysoka 373
