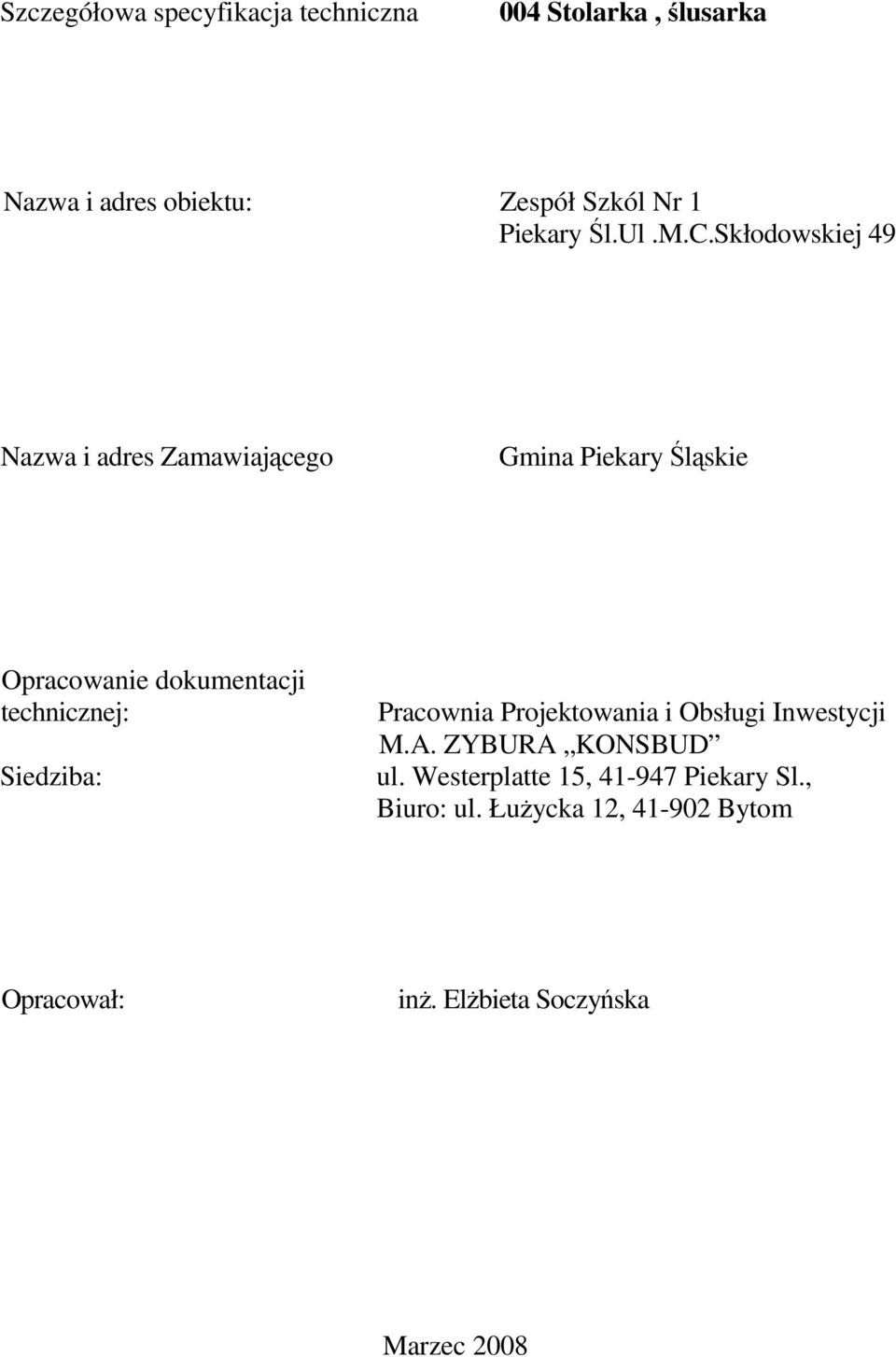

1 Szczegółowa specyfikacja techniczna 004 Stolarka, ślusarka Nazwa i adres obiektu: Zespół Szkól Nr 1 Piekary Śl.Ul.M.C.Skłodowskiej 49 Nazwa i adres Zamawiającego Gmina Piekary Śląskie Opracowanie dokumentacji technicznej: Siedziba: Pracownia Projektowania i Obsługi Inwestycji M.A. ZYBURA KONSBUD ul. Westerplatte 15, Piekary Sl., Biuro: ul. ŁuŜycka 12, Bytom Opracował: inŝ. ElŜbieta Soczyńska Marzec 2008

2 004 Stolarka stolarka 1. Część ogólna 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru stolarki drzwiowej i okiennej w czasie wykonywania robót związanych z: Wykonaniem, dostawa oraz wymianą stolarki okiennej drewnianej i aluminiowej na PCV w Zespole Szkół Nr 1 w Piekarach Śląskich przy ul. M.C.Skłodowskiej Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie montaŝu stolarki drzwiowej i okiennej. W skład tych robót wchodzi: Wymiana istniejących okien drewnianych i aluminiowych na okna z kształtowników 5- komorowych z wysokoudarowego PCV szklone szybą niskoemisyjną U-1,0 opisaną na ramce Elewacja południowa Okna typu A o wymiarze 245 x 216 z aluminium na PCV Parter - 18 szt I piętro - 18 szt II piętro - 18 szt Okna typu C o wymiarze 245 x 182 z aluminium na PCV I piętro - 2 szt II piętro - 2 szt Okna typu D o wymiarze 180 x 182 z aluminium na PCV Parter - 1 szt I piętro - 1 szt II piętro - 1 szt Okna typu B o wymiarze 246 x 85 z drewnianych na PCV suterena - 10 szt Okna typu B o wymiarze 246 x 85 z aluminium na PCV suterena - 15 szt Okna typu E o wymiarze 168 x 85 z drewnianych na PCV suterena - 1 szt

3 004 Stolarka 38 Elewacja północna Okna typu B o wymiarze 246 x 85 z drewnianych na PCV suterena - 21 szt Okna typu B o wymiarze 246 x 85 - z aluminium na PCV suterena - 1 szt Okna typu E o wymiarze 168 x 85 z drewnianych na PCV suterena - 1 szt szklenie bezkitowe drzwi i ścianek aluminiowych dwoma warstwami szkła bezpiecznego z uszczelnieniem 31,8 m obróbki pod parapety zewnętrzne z blachy ocynkowanej grubości 1mm malowanej proszkowo w kolorze brązowym wejście główne zabudowa ścianek aluminiowych wiatrołapu z drzwiami dwuskrzydłowymi z naświetlem typu H szklonych wkładem szybowym wejście główne zabudowa ścianek aluminiowych z naświetlem i drzwiami dwuskrzydłowymi typu F i G - przesunięcie w kierunku zewnętrznym lica ściany do lica filaru z lewej strony szklenie ram drzwiowych gotowymi szybami zespolonymi, szyba zewnętrzna antywłamaniowa P2, szyba wewnętrzna bezpieczna - 27,81 m Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. 2. Wymagania szczegółowe dotyczące właściwości wyrobów budowlanych. Wbudować naleŝy stolarkę kompletnie wykończoną wraz z okuciami i powłokami malarskimi Składowanie elementów Wszystkie wyroby naleŝy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe.

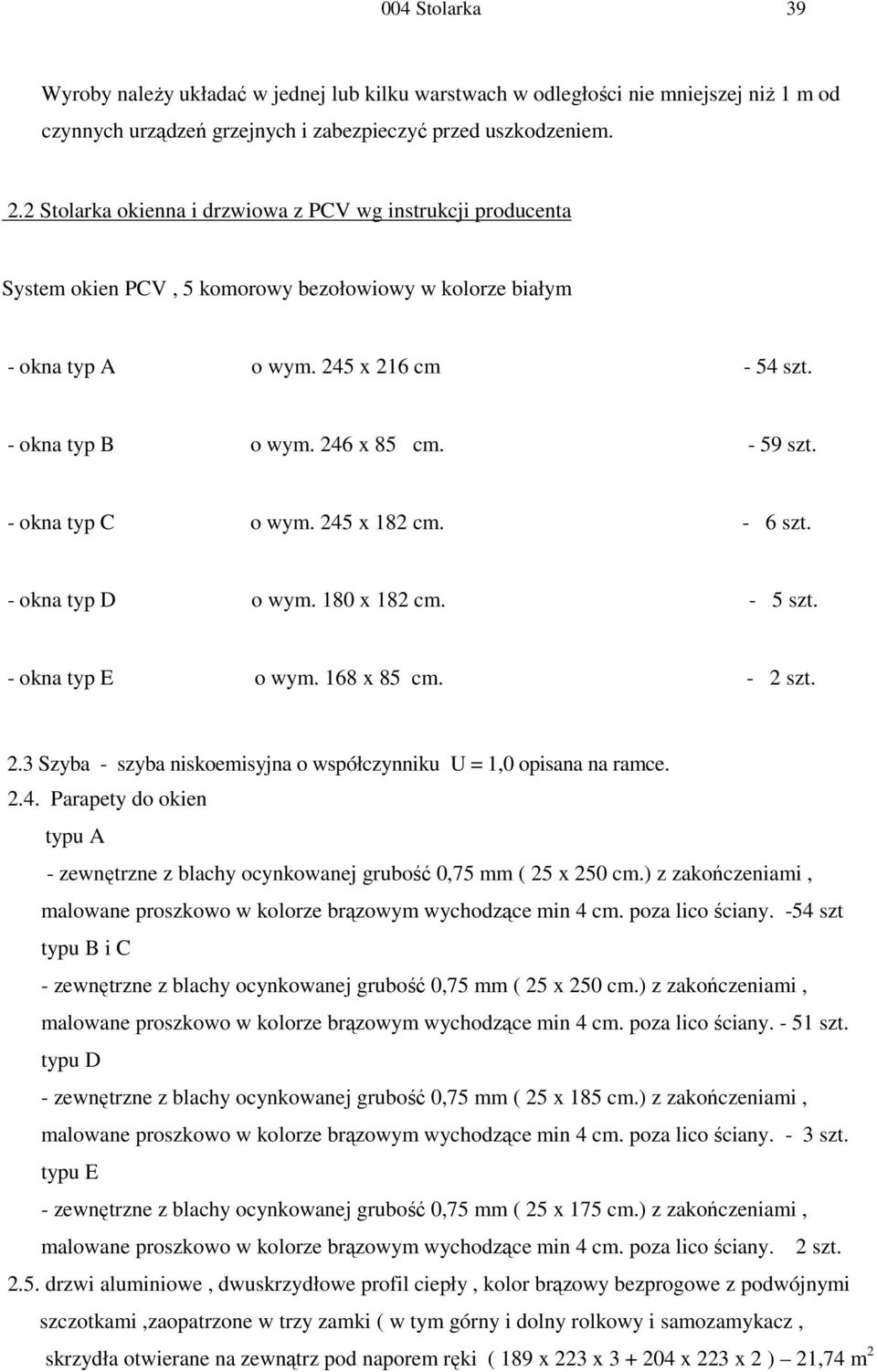

4 004 Stolarka 39 Wyroby naleŝy układać w jednej lub kilku warstwach w odległości nie mniejszej niŝ 1 m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem. 2.2 Stolarka okienna i drzwiowa z PCV wg instrukcji producenta System okien PCV, 5 komorowy bezołowiowy w kolorze białym - okna typ A o wym. 245 x 216 cm - 54 szt. - okna typ B o wym. 246 x 85 cm szt. - okna typ C o wym. 245 x 182 cm. - 6 szt. - okna typ D o wym. 180 x 182 cm. - 5 szt. - okna typ E o wym. 168 x 85 cm. - 2 szt. 2.3 Szyba - szyba niskoemisyjna o współczynniku U = 1,0 opisana na ramce Parapety do okien typu A - zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 250 cm.) z zakończeniami, malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. -54 szt typu B i C - zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 250 cm.) z zakończeniami, malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany szt. typu D - zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 185 cm.) z zakończeniami, malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. - 3 szt. typu E - zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 175 cm.) z zakończeniami, malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. 2 szt drzwi aluminiowe, dwuskrzydłowe profil ciepły, kolor brązowy bezprogowe z podwójnymi szczotkami,zaopatrzone w trzy zamki ( w tym górny i dolny rolkowy i samozamykacz, skrzydła otwierane na zewnątrz pod naporem ręki ( 189 x 223 x x 223 x 2 ) 21,74 m 2

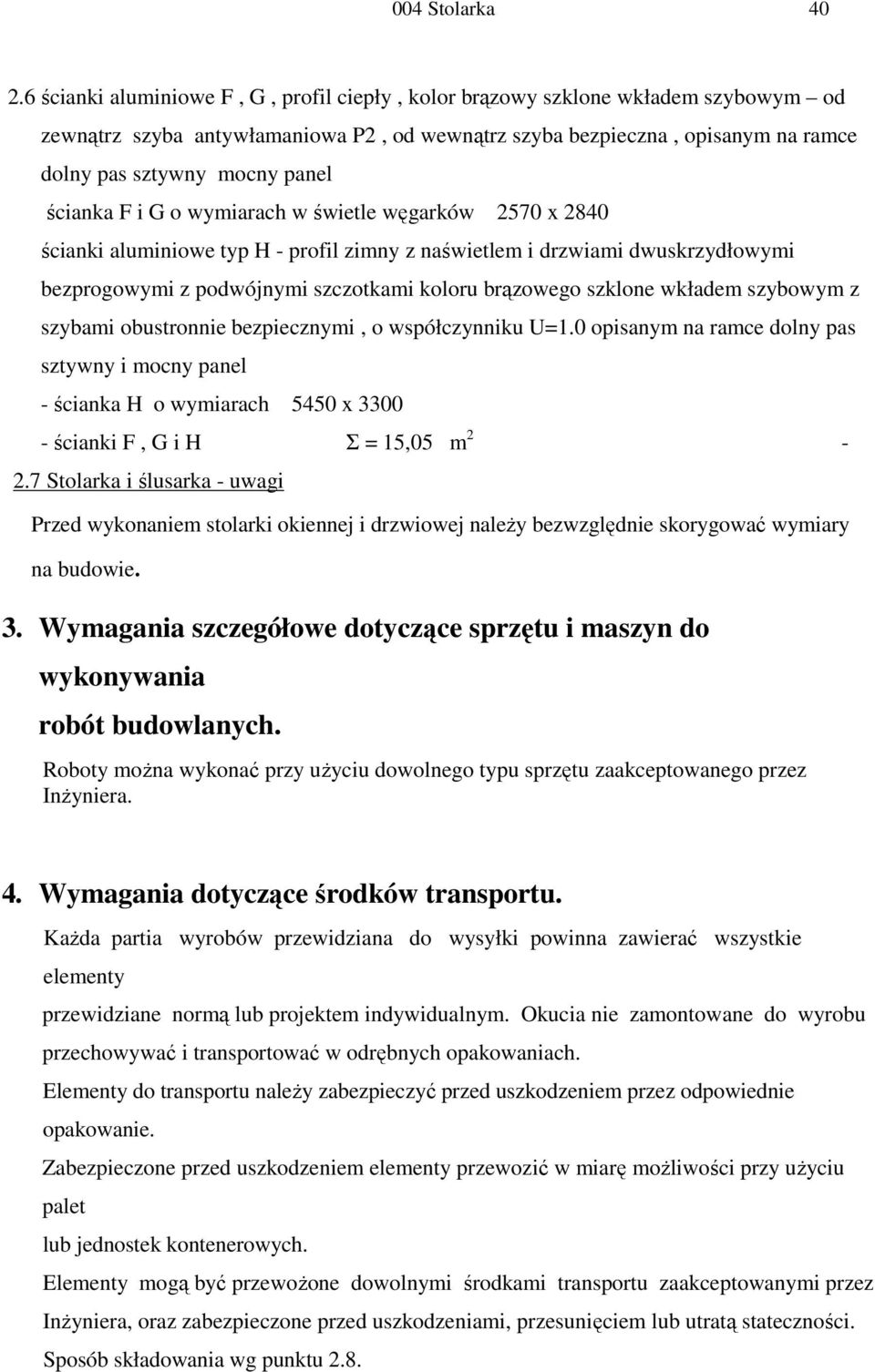

5 004 Stolarka ścianki aluminiowe F, G, profil ciepły, kolor brązowy szklone wkładem szybowym od zewnątrz szyba antywłamaniowa P2, od wewnątrz szyba bezpieczna, opisanym na ramce dolny pas sztywny mocny panel ścianka F i G o wymiarach w świetle węgarków 2570 x 2840 ścianki aluminiowe typ H - profil zimny z naświetlem i drzwiami dwuskrzydłowymi bezprogowymi z podwójnymi szczotkami koloru brązowego szklone wkładem szybowym z szybami obustronnie bezpiecznymi, o współczynniku U=1.0 opisanym na ramce dolny pas sztywny i mocny panel - ścianka H o wymiarach 5450 x ścianki F, G i H Σ = 15,05 m Stolarka i ślusarka - uwagi Przed wykonaniem stolarki okiennej i drzwiowej naleŝy bezwzględnie skorygować wymiary na budowie. 3. Wymagania szczegółowe dotyczące sprzętu i maszyn do wykonywania robót budowlanych. Roboty moŝna wykonać przy uŝyciu dowolnego typu sprzętu zaakceptowanego przez InŜyniera. 4. Wymagania dotyczące środków transportu. KaŜda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie elementy przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach. Elementy do transportu naleŝy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie. Zabezpieczone przed uszkodzeniem elementy przewozić w miarę moŝliwości przy uŝyciu palet lub jednostek kontenerowych. Elementy mogą być przewoŝone dowolnymi środkami transportu zaakceptowanymi przez InŜyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą stateczności. Sposób składowania wg punktu 2.8.

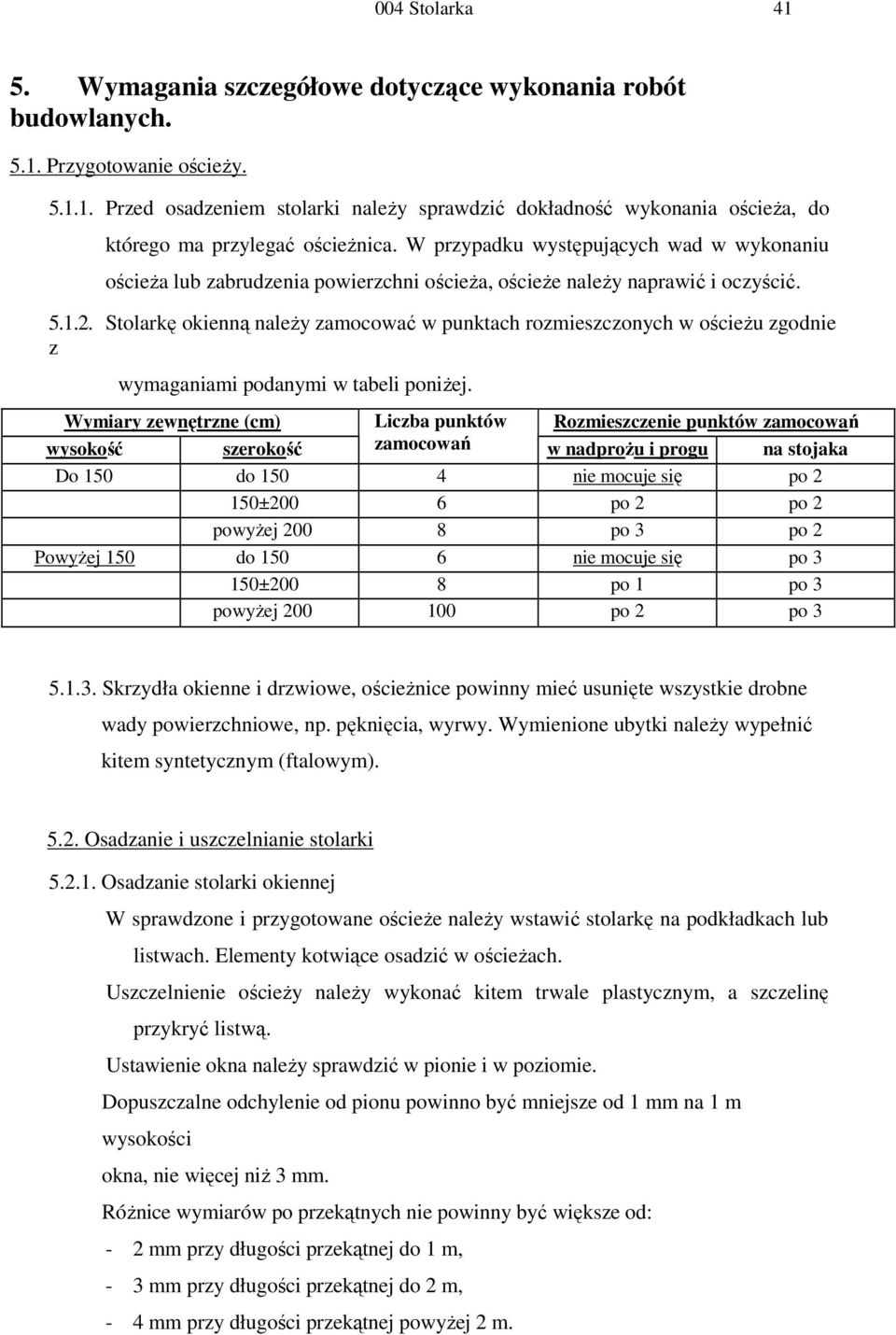

6 004 Stolarka Wymagania szczegółowe dotyczące wykonania robót budowlanych Przygotowanie ościeŝy Przed osadzeniem stolarki naleŝy sprawdzić dokładność wykonania ościeŝa, do którego ma przylegać ościeŝnica. W przypadku występujących wad w wykonaniu ościeŝa lub zabrudzenia powierzchni ościeŝa, ościeŝe naleŝy naprawić i oczyścić Stolarkę okienną naleŝy zamocować w punktach rozmieszczonych w ościeŝu zgodnie z wymaganiami podanymi w tabeli poniŝej. Wymiary zewnętrzne (cm) Liczba punktów Rozmieszczenie punktów zamocowań wysokość szerokość zamocowań w nadproŝu i progu na stojaka Do 150 do nie mocuje się po 2 150±200 6 po 2 po 2 powyŝej po 3 po 2 PowyŜej 150 do nie mocuje się po 3 150±200 8 po 1 po 3 powyŝej po 2 po Skrzydła okienne i drzwiowe, ościeŝnice powinny mieć usunięte wszystkie drobne wady powierzchniowe, np. pęknięcia, wyrwy. Wymienione ubytki naleŝy wypełnić kitem syntetycznym (ftalowym) Osadzanie i uszczelnianie stolarki Osadzanie stolarki okiennej W sprawdzone i przygotowane ościeŝe naleŝy wstawić stolarkę na podkładkach lub listwach. Elementy kotwiące osadzić w ościeŝach. Uszczelnienie ościeŝy naleŝy wykonać kitem trwale plastycznym, a szczelinę przykryć listwą. Ustawienie okna naleŝy sprawdzić w pionie i w poziomie. Dopuszczalne odchylenie od pionu powinno być mniejsze od 1 mm na 1 m wysokości okna, nie więcej niŝ 3 mm. RóŜnice wymiarów po przekątnych nie powinny być większe od: - 2 mm przy długości przekątnej do 1 m, - 3 mm przy długości przekątnej do 2 m, - 4 mm przy długości przekątnej powyŝej 2 m.

7 004 Stolarka 42 Zamocowane okno naleŝy uszczelnić pod względem termicznym przez wypełnienie szczeliny między ościeŝem a ościeŝnicą materiałem izolacyjnym dopuszczonym do stosowania do tego celu świadectwem ITB. Zabrania się uŝywać do tego celu materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi. Osadzone okno po zmontowaniu naleŝy dokładnie zamknąć. Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien Powłoki malarskie Powierzchnia powłok nie powinna mieć uszkodzeń. Barwa powłoki powinna być jednolita, bez widocznych poprawek, śladów pędzla, rys i odprysków. Wykonane powłoki nie powinny wydzielać nieprzyjemnego zapachu i zawieraćsubstancji szkodliwych dla zdrowia. 6. Kontrola, badania i odbiór wyrobów i robót budowlanych Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej, PN-72/B dla robót szklarskich Ocena jakości powinna obejmować: sprawdzenie zgodności wymiarów, sprawdzenie zgodności elementów odtwarzanych z elementami dostarczonymi do odwzorowania, sprawdzenie jakości materiałów z których została wykonana stolarka, sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, sprawdzenie prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi. 7. Wymagania dotyczące przedmiaru i obmiaru robót. Jednostką obmiarową robót jest: - szt. wbudowanej stolarki w świetle ościeŝnic. 8. Odbiór robót budowlanych. Zasady odbioru w/w robót określa umowa

8 004 Stolarka Rozliczenie robót. Zasady płatności za wykonanie w/w robót określa umowa 10. Dokumenty odniesienia PN-B-10085:2001 PN-72/B PN-78/B PN-75/B PN-B-30150:97 BN-67/ BN-82/ PN-C-81901:2002 PN-C-81901:2002 BN-71/ PN-C-81607:1998 PN-80/M Stolarka budowlana. Okna i drzwi. Wymagania i badania. Roboty szklarskie. Warunki i badania techniczne przy odbiorze. Szkło płaskie walcowane. Okucia budowlane. Podział. Kit budowlany trwale plastyczny. Pokosty sztuczne i syntetyczne. Pokost lniany. Farby olejne do gruntowania ogólnego stosowania. Farby olejne i ftalowe nawierzchniowe ogólnego stosowania. Farby chemoutwardzalne na stolarkę budowlaną. Emalie olejno-ŝywiczne, ftalowe modyfikowane i ftalowe kompolimeryzowane styrenowane. Tolerancje kształtu i połoŝenia. Wartości.
