Przyciski i lampki sygnalizacyjne.

Transkrypt

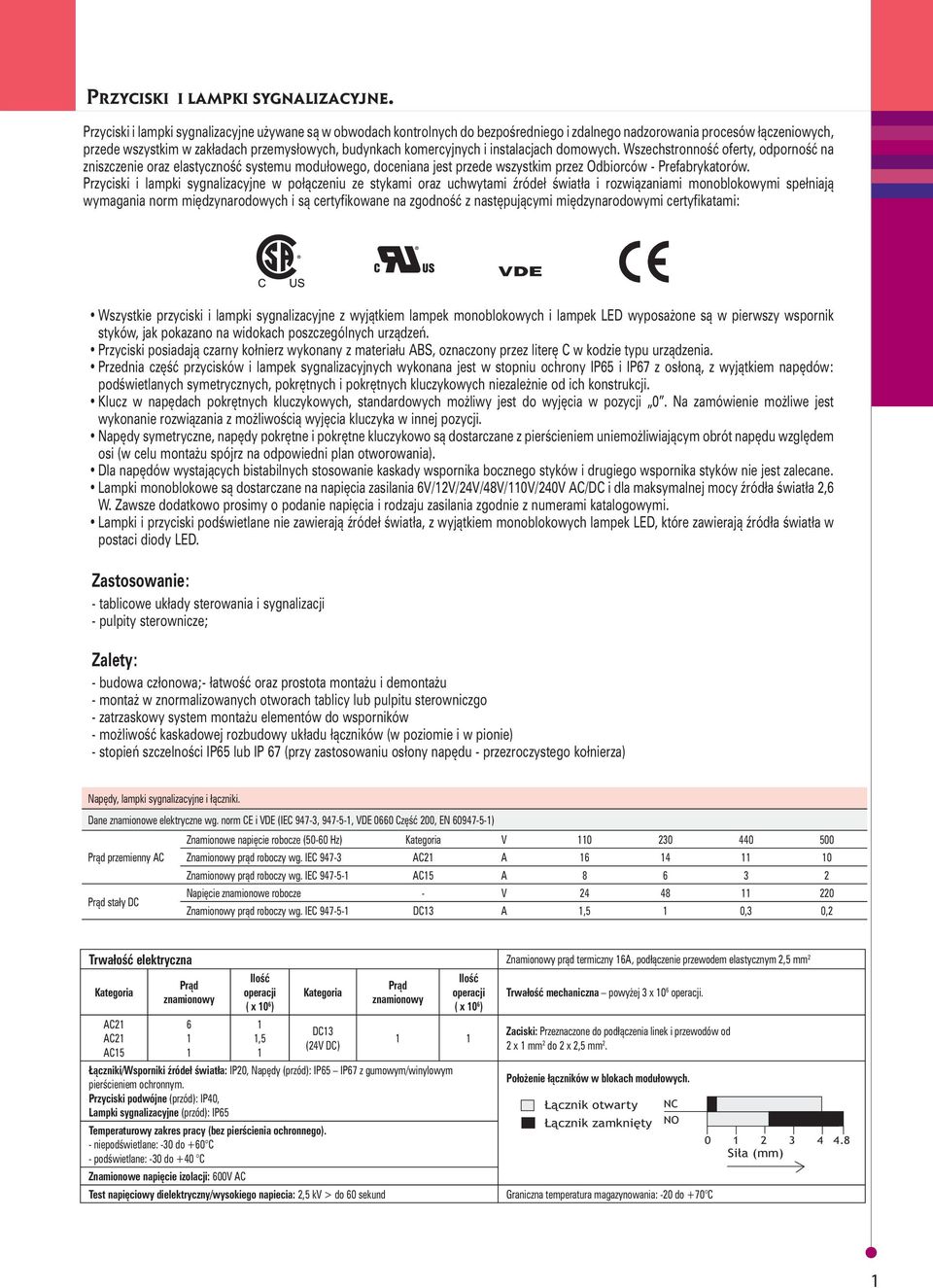

1 Przyciski i lampki sygnalizacyjne. Przyciski i lampki sygnalizacyjne używane są w obwodach kontrolnych do bezpośredniego i zdalnego nadzorowania procesów łączeniowych, przede wszystkim w zakładach przemysłowych, budynkach komercyjnych i instalacjach domowych. Wszechstronność oferty, odporność na zniszczenie oraz elastyczność systemu modułowego, doceniana jest przede wszystkim przez Odbiorców - Prefabrykatorów. Przyciski i lampki sygnalizacyjne w połączeniu ze stykami oraz uchwytami źródeł światła i rozwiązaniami monoblokowymi spełniają wymagania norm międzynarodowych i są certyfikowane na zgodność z następującymi międzynarodowymi certyfikatami: Wszystkie przyciski i lampki sygnalizacyjne z wyjątkiem lampek monoblokowych i lampek LED wyposażone są w pierwszy wspornik styków, jak pokazano na widokach poszczególnych urządzeń. Przyciski posiadają czarny kołnierz wykonany z materiału ABS, oznaczony przez literę C w kodzie typu urządzenia. Przednia część przycisków i lampek sygnalizacyjnych wykonana jest w stopniu ochrony IP65 i IP67 z osłoną, z wyjątkiem napędów: podświetlanych symetrycznych, pokrętnych i pokrętnych kluczykowych niezależnie od ich konstrukcji. Klucz w napędach pokrętnych kluczykowych, standardowych możliwy jest do wyjęcia w pozycji 0. Na zamówienie możliwe jest wykonanie rozwiązania z możliwością wyjęcia kluczyka w innej pozycji. Napędy symetryczne, napędy pokrętne i pokrętne kluczykowo są dostarczane z pierścieniem uniemożliwiającym obrót napędu względem osi (w celu montażu spójrz na odpowiedni plan otworowania). Dla napędów wystających bistabilnych stosowanie kaskady wspornika bocznego styków i drugiego wspornika styków nie jest zalecane. Lampki monoblokowe są dostarczane na napięcia zasilania 6V/12V/24V/48V/110V/240V AC/DC i dla maksymalnej mocy źródła światła 2,6 W. Zawsze dodatkowo prosimy o podanie napięcia i rodzaju zasilania zgodnie z numerami katalogowymi. Lampki i przyciski podświetlane nie zawierają źródeł światła, z wyjątkiem monoblokowych lampek LED, które zawierają źródła światła w postaci diody LED. Zastosowanie: - tablicowe układy sterowania i sygnalizacji - pulpity sterownicze; Zalety: - budowa członowa;- łatwość oraz prostota montażu i demontażu - montaż w znormalizowanych otworach tablicy lub pulpitu sterowniczgo - zatrzaskowy system montażu elementów do wsporników - możliwość kaskadowej rozbudowy układu łączników (w poziomie i w pionie) - stopień szczelności IP65 lub IP 67 (przy zastosowaniu osłony napędu - przezroczystego kołnierza) Napędy, lampki sygnalizacyjne i łączniki. Dane znamionowe elektryczne wg. norm CE i VDE (IEC 947-3, , VDE 0660 Część 200, EN ) Znamionowe napięcie robocze (50-60 Hz) Kategoria V Prąd przemienny AC Znamionowy prąd roboczy wg. IEC AC21 A Znamionowy prąd roboczy wg. IEC AC15 A Prąd stały DC Napięcie znamionowe robocze - V Znamionowy prąd roboczy wg. IEC DC13 A 1,5 1 0,3 0,2 Trwałość elektryczna Znamionowy prąd termiczny 16A, podłączenie przewodem elastycznym 2,5 mm 2 Kategoria AC21 AC21 AC15 Prąd znamionowy Ilość operacji ( x 10 6 ) 1 1,5 1 Kategoria DC13 (24V DC) Prąd znamionowy Ilość operacji ( x 10 6 ) 1 1 Łączniki/Wsporniki źródeł światła: IP20, Napędy (przód): IP65 IP67 z gumowym/winylowym pierścieniem ochronnym. Przyciski podwójne (przód): IP40, Lampki sygnalizacyjne (przód): IP65 Temperaturowy zakres pracy (bez pierścienia ochronnego). - niepodświetlane: -30 do +60 C - podświetlane: -30 do +40 C Znamionowe napięcie izolacji: 600V AC Test napięciowy dielektryczny/wysokiego napiecia: 2,5 kv > do 60 sekund Trwałość mechaniczna powyżej 3 x 10 6 operacji. Zaciski: Przeznaczone do podłączenia linek i przewodów od 2 x 1 mm 2 do 2 x 2,5 mm 2. Położenie łączników w blokach modułowych. Łącznik otwarty Łącznik zamknięty NC NO Graniczna temperatura magazynowania: -20 do +70 C Siła (mm) 1

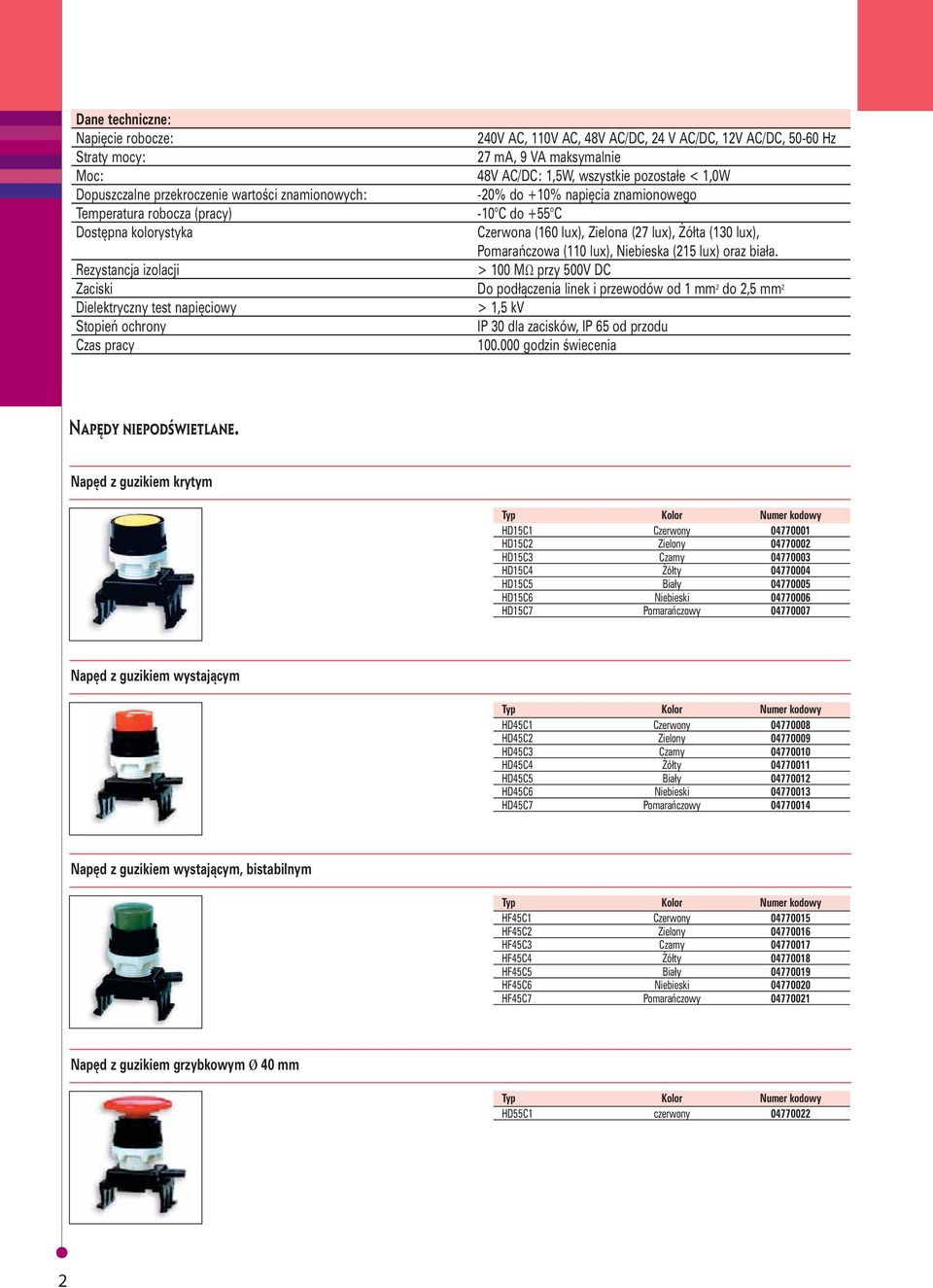

2 Dane techniczne: Napięcie robocze: 240V AC, 110V AC, 48V AC/DC, 24 V AC/DC, 12V AC/DC, Hz Straty mocy: 27 ma, 9 VA maksymalnie Moc: 48V AC/DC: 1,5W, wszystkie pozostałe < 1,0W Dopuszczalne przekroczenie wartości znamionowych: -20% do +10% napięcia znamionowego Temperatura robocza (pracy) -10 C do +55 C Dostępna kolorystyka Czerwona (160 lux), Zielona (27 lux), Żółta (130 lux), Pomarańczowa (110 lux), Niebieska (215 lux) oraz biała. Rezystancja izolacji > 100 MΩ przy 500V DC Zaciski Do podłączenia linek i przewodów od 1 mm 2 do 2,5 mm 2 Dielektryczny test napięciowy > 1,5 kv Stopień ochrony IP 30 dla zacisków, IP 65 od przodu Czas pracy godzin świecenia Napędy niepodświetlane. Napęd z guzikiem krytym HD15C HD15C2 Zielony HD15C3 Czarny HD15C4 Żółty HD15C5 Biały HD15C6 Niebieski HD15C7 Pomarańczowy Napęd z guzikiem wystającym HD45C HD45C2 Zielony HD45C3 Czarny HD45C4 Żółty HD45C5 Biały HD45C6 Niebieski HD45C7 Pomarańczowy Napęd z guzikiem wystającym, bistabilnym HF45C HF45C2 Zielony HF45C3 Czarny HF45C4 Żółty HF45C5 Biały HF45C6 Niebieski HF45C7 Pomarańczowy Napęd z guzikiem grzybkowym Ø 40 mm HD55C1 czerwony

3 Napęd z guzikiem grzybkowym Ø 40 mm, odryglowanie przez obrót w prawo HH55C1 czerwony Napęd z guzikiem grzybkowym Ø 40 mm, odryglowanie przez pociągnięcie HG55B1 czerwony Napęd z guzikiem grzybkowym Ø 40 mm, odryglowanie przez przyciśnięcie HU55B1 czerwony Napęd z guzikiem grzybkowym Ø 40 mm, z blokadą kluczykową HQ55C1 czerwony Napęd z guzikiem podwójnym - biały, ON - OFF HD15GO ON Zielony OFF Napęd z guzikiem podwójnym - czarny, ON - OFF HD15G3 ON Zielony OFF

4 Napęd kompaktowy z guzikiem krytym i stykiem NO TN11A TN12A2 Zielony TN14A2 Żółty TN15A2 Biały TN16A2 Niebieski TN17A2 Pomarańczowy TN13A2 Czarny Napęd kompaktowy z guzikiem krytym i stykiem NC TN11B TN12B2 Zielony TN14B2 Żółty TN15B2 Biały TN16B2 Niebieski TN17B2 Pomarańczowy TN13B2 Czarny Napęd kompaktowy z guzikiem krytym i stykami NO+NC TN11C TN12C2 Zielony TN14C2 Żółty TN15C2 Biały TN16C2 Niebieski TN17C2 Pomarańczowy TN13C2 Czarny Napęd pokrętny piórkiem dwupołożeniowy Funkcja HK65C Bez powrotu 0-1, 30 HR65C Bez powrotu 0-1, 60 HT65C Bez powrotu 0-1, 90 HI65C Z powrotem 0-1, 30 HK65C Bez powrotu 0-1, 30 HR65C Bez powrotu 0-1, 60 Czarny HT65C Bez powrotu 0-1, 90 HI65C Z powrotem 0-1, 30 HK65C Bez powrotu 0-1, 30 HR65C Bez powrotu 0-1, 60 Biały HT65C Bez powrotu 0-1, 90 HI65C Z powrotem 0-1, 30 Napęd pokrętny piórkiem trójpołożeniowy Funkcja HL65C Bez powrotu 1-0-2, 30 HJ65C Z powrotem 1-0-2, 30 HM65C Z powrotem z lewej strony 1-0-2, 30 HN65C Z powrotem z prawej strony 1-0-2, 30 HL65C Bez powrotu 1-0-2, 30 HJ65C Z powrotem 1-0-2, 30 Czarny HM65C Z powrotem z lewej strony 1-0-2, 30 HN65C Z powrotem z prawej strony 1-0-2, 30 HL65C Bez powrotu 1-0-2, 30 HJ65C Z powrotem 1-0-2, 30 Biały HM65C Z powrotem z lewej strony 1-0-2, 30 HN65C Z powrotem z prawej strony 1-0-2, 30 4

5 Napęd pokrętny kluczem dwupołożeniowy Funkcja HK85C Bez powrotu 0-1, 30 HR85C Bez powrotu 0-1, 60 Czarny HT85C Bez powrotu 0-1, 90 HI85C Z powrotem 0-1, 30 Napęd pokrętny kluczem trójpołożeniowy Funkcja HL85C Bez powrotu 1-0-2, 30 HJ85C Z powrotem 1-0-2, 30 Czarny HM85C Z powrotem z lewej strony 1-0-2, 30 HN85C Z powrotem z prawej strony 1-0-2, 30 Napęd pokrętny kluczem dwupołożeniowy, obrót po wciśnięciu napędu Funkcja HH85C3 Czarny Obrót po wciśnięciu napędu Napędy podświetlane. HD16C HD16C2 Zielony HD16C4 Żółty HD16C5 Biały HD16C6 Niebieski HD16C7 Pomarańczowy HD16C8 Bezbarwny Napęd z guzikiem krytym HD46C HD46C2 Zielony HD46C4 Żółty HD46C5 Biały HD46C6 Niebieski HD46C7 Pomarańczowy HD46C8 Bezbarwny Napęd z guzikiem wystającym 5

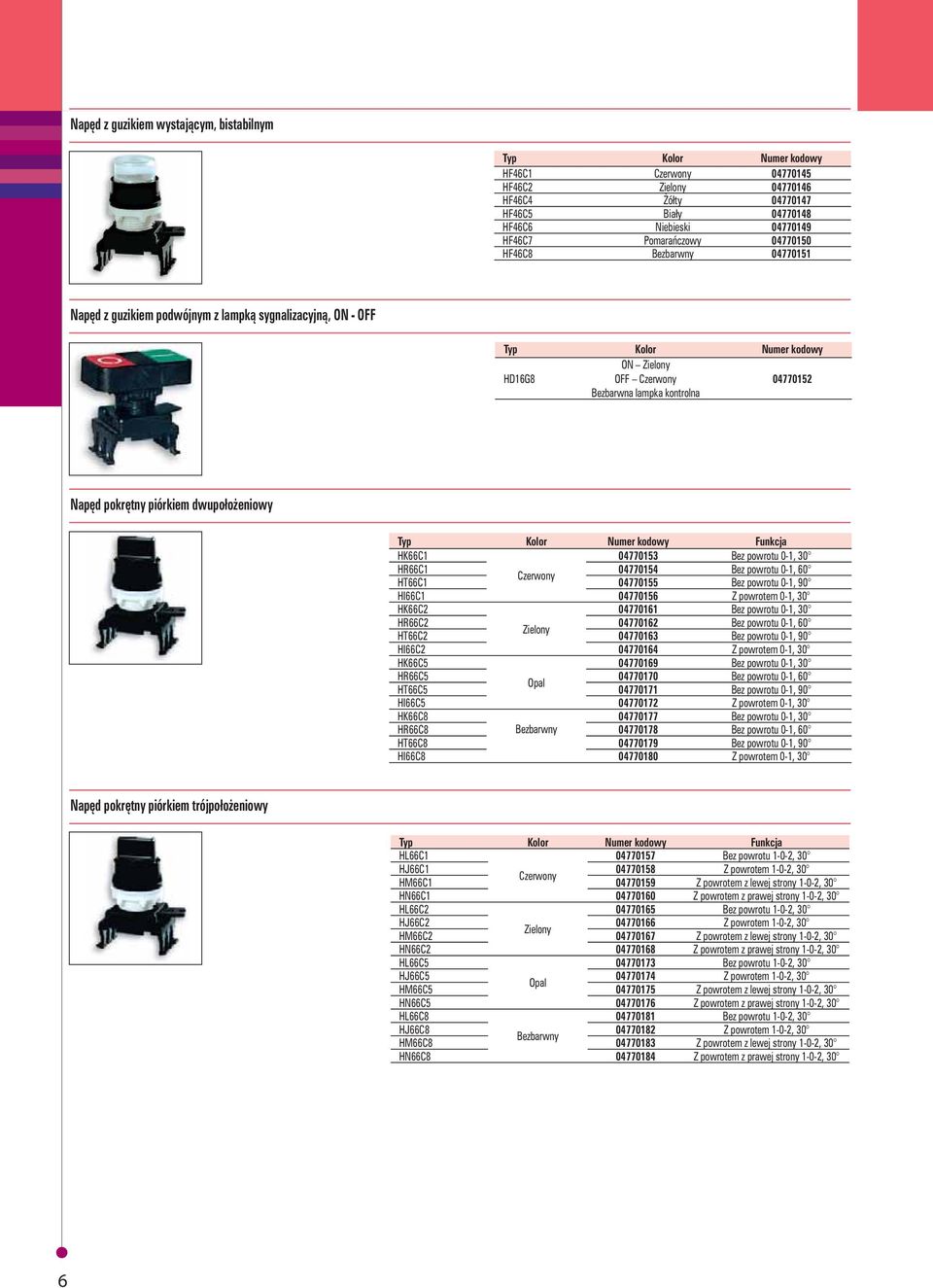

6 Napęd z guzikiem wystającym, bistabilnym HF46C HF46C2 Zielony HF46C4 Żółty HF46C5 Biały HF46C6 Niebieski HF46C7 Pomarańczowy HF46C8 Bezbarwny Napęd z guzikiem podwójnym z lampką sygnalizacyjną, ON - OFF HD16G8 ON Zielony OFF Bezbarwna lampka kontrolna Napęd pokrętny piórkiem dwupołożeniowy Funkcja HK66C Bez powrotu 0-1, 30 HR66C Bez powrotu 0-1, 60 HT66C Bez powrotu 0-1, 90 HI66C Z powrotem 0-1, 30 HK66C Bez powrotu 0-1, 30 HR66C Bez powrotu 0-1, 60 Zielony HT66C Bez powrotu 0-1, 90 HI66C Z powrotem 0-1, 30 HK66C Bez powrotu 0-1, 30 HR66C Bez powrotu 0-1, 60 Opal HT66C Bez powrotu 0-1, 90 HI66C Z powrotem 0-1, 30 HK66C Bez powrotu 0-1, 30 HR66C8 Bezbarwny Bez powrotu 0-1, 60 HT66C Bez powrotu 0-1, 90 HI66C Z powrotem 0-1, 30 Napęd pokrętny piórkiem trójpołożeniowy Funkcja HL66C Bez powrotu 1-0-2, 30 HJ66C Z powrotem 1-0-2, 30 HM66C Z powrotem z lewej strony 1-0-2, 30 HN66C Z powrotem z prawej strony 1-0-2, 30 HL66C Bez powrotu 1-0-2, 30 HJ66C Z powrotem 1-0-2, 30 Zielony HM66C Z powrotem z lewej strony 1-0-2, 30 HN66C Z powrotem z prawej strony 1-0-2, 30 HL66C Bez powrotu 1-0-2, 30 HJ66C Z powrotem 1-0-2, 30 Opal HM66C Z powrotem z lewej strony 1-0-2, 30 HN66C Z powrotem z prawej strony 1-0-2, 30 HL66C Bez powrotu 1-0-2, 30 HJ66C Z powrotem 1-0-2, 30 Bezbarwny HM66C Z powrotem z lewej strony 1-0-2, 30 HN66C Z powrotem z prawej strony 1-0-2, 30 6

7 Lampka sygnalizacyjna, soczewka gładka HB08F HB08F2 Zielony HB08F4 Żółty HB08F5 Opal HB08F6 Niebieski HB08F7 Pomarańczowy HB08F8 Bezbarwny Lampka sygnalizacyjna, soczewka karbowana HB07F HB07F2 Zielony HB07F4 Żółty HB07F5 Opal HB07F6 Niebieski HB07F7 Pomarańczowy HB07F8 Bezbarwny Lampka sygnalizacyjna kompaktowa zintegrowana, soczewka karbowana, Typ Kolor Napięcie Numer kodowy TL01T TL02T1 Zielony TL04T1 Żółty V AC/DC TL06T1 Niebieski TL07T1 Pomarańczowy TL05T1 Opal TL01U TL02U1 Zielony TL04U1 Żółty V AC/DC TL06U1 Niebieski TL07U1 Pomarańczowy TL05U1 Opal TL01V TL02V1 Zielony TL04V1 Żółty V AC/DC TL06V1 Niebieski TL07V1 Pomarańczowy TL05V1 Opal TL01W TL02W1 Zielony TL04W1 Żółty V AC/DC TL06W1 Niebieski TL07W1 Pomarańczowy TL05W1 Opal TL01X TL02X1 Zielony TL04X1 Żółty V AC TL06X1 Niebieski TL07X1 Pomarańczowy TL05X1 Opal

8 Lampka sygnalizacyjna zintegrowana LED, soczewka karbowana Typ Kolor Napięcie Numer kodowy HSO3F1T HSO3F2T1 Zielony HSO3F4T1 Żółty V AC/DC HSO3F6T1 Niebieski HSO3F7T1 Pomarańczowy HSO3F5T1 Opal HSO3F1U HSO3F2U1 Zielony HSO3F4U1 Żółty V AC/DC HSO3F6U1 Niebieski HSO3F7U1 Pomarańczowy HSO3F5U1 Opal HSO3F1V HSO3F2V1 Zielony HSO3F4V1 Żółty V AC/DC HSO3F6V1 Niebieski HSO3F7V1 Pomarańczowy HSO3F5V1 Opal HSO3F1W HSO3F2W1 Zielony HSO3F4W1 Żółty V AC HSO3F6W1 Niebieski HSO3F7W1 Pomarańczowy HSO3F5W1 Opal HSO3F1X HSO3F2X1 Zielony HSO3F4X1 Żółty V AC HSO3F6X1 Niebieski HSO3F7X1 Pomarańczowy HSO3F5X1 Opal Łączniki Typ Funkcja Numer kodowy HC61A2 Łącznik normalnie otwarty NO HC61B2 Łącznik normalnie zamknięty NC HC71C2 Moduł montażowy dla lampek, napędów podświetlanych i bloków transformatora Modułowe wsporniki dla źródeł światła typu BA9S Typ Funkcja Numer kodowy HC61R1 Zasilanie bezpośrednie, źródło max. 2,6W HC61S1 Zasilanie 6V, 2W, źródło 6V AC/DC HC61T1 Zasilanie 12V, 2W, źródło 12V AC/DC HC61U1 Zasilanie 24V, 2W, źródło 24V AC/DC HC61V1 Zasilanie 48V, 2W, źródło 48V AC/DC HC61W1 130V, 20mA, źródło 110V AC/DC HC61X1 Z rezystorem i diodą dla źródła 130V, 20mA i 240V AC

9 Modułowe wsporniki dla łączników Typ Funkcja Numer kodowy HC Wspornik 3 modułowy, 1 szereg HE Wspornik 1 modułowy, 1 szereg HC Wspornik 3 modułowy, 2 szereg. Do tworzenia kaskady pionowej HC Wspornik boczny. Do tworzenia kaskady poziomej Uchwyt mocujący Typ Numer kodowy HH Uchwyt do montażu źródeł światła Typ Numer kodowy HH Źródła światła BA9S maks. 11 x 28 Typ Napięcie, Moc Numer kodowy HC V, 2W VAC/DC HC V, 2W VAC/DC HC V, 2W VAC/DC HC V, 2W VAC/DC HC V, 20mA odpowiednio dla 110 VAC/DC (lub 240VAC z rezystorem i diodą)

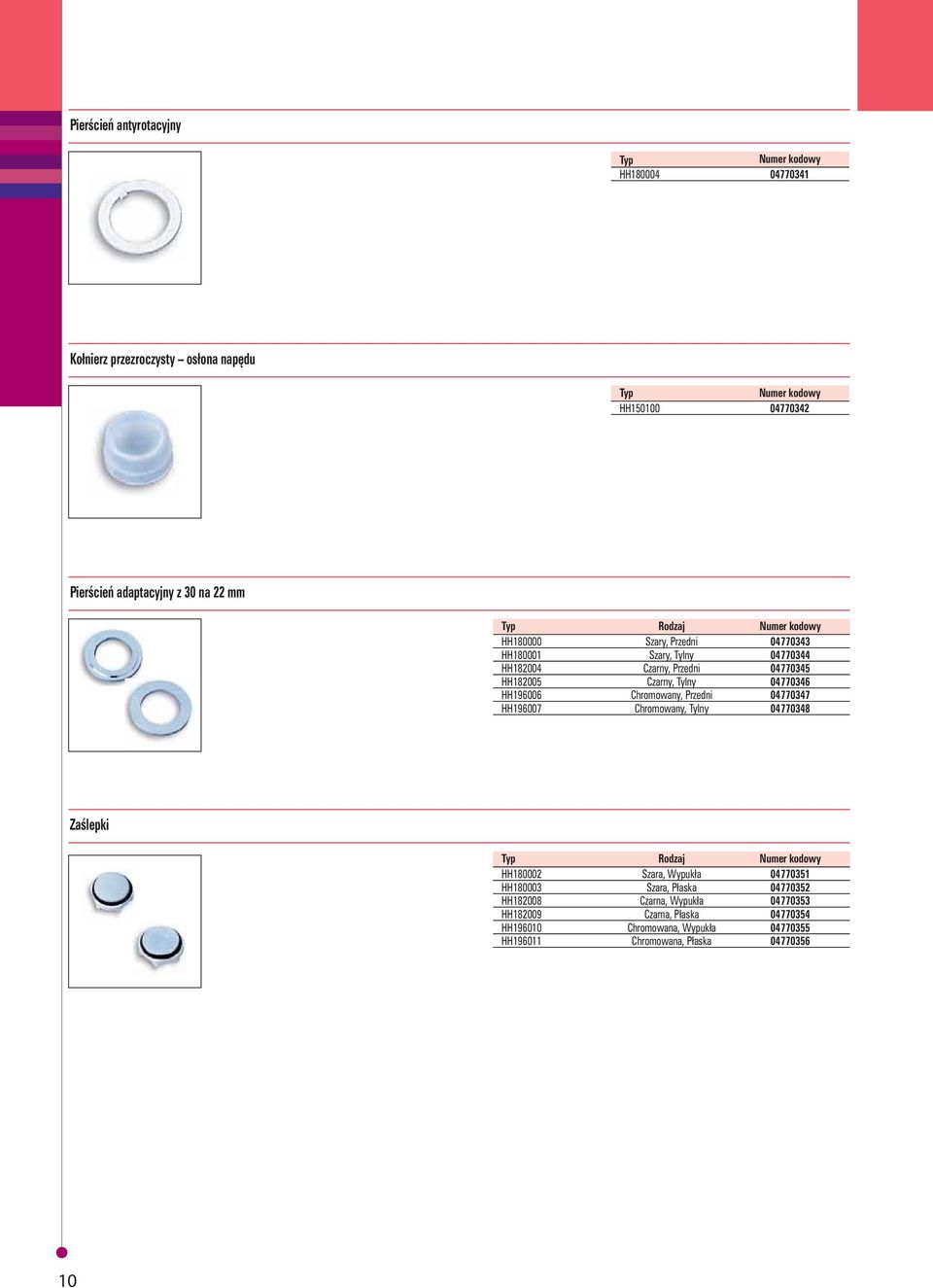

10 Pierścień antyrotacyjny Typ Numer kodowy HH Kołnierz przezroczysty osłona napędu Typ Numer kodowy HH Pierścień adaptacyjny z 30 na 22 mm Typ Rodzaj Numer kodowy HH Szary, Przedni HH Szary, Tylny HH Czarny, Przedni HH Czarny, Tylny HH Chromowany, Przedni HH Chromowany, Tylny Zaślepki Typ Rodzaj Numer kodowy HH Szara, Wypukła HH Szara, Płaska HH Czarna, Wypukła HH Czarna, Płaska HH Chromowana, Wypukła HH Chromowana, Płaska

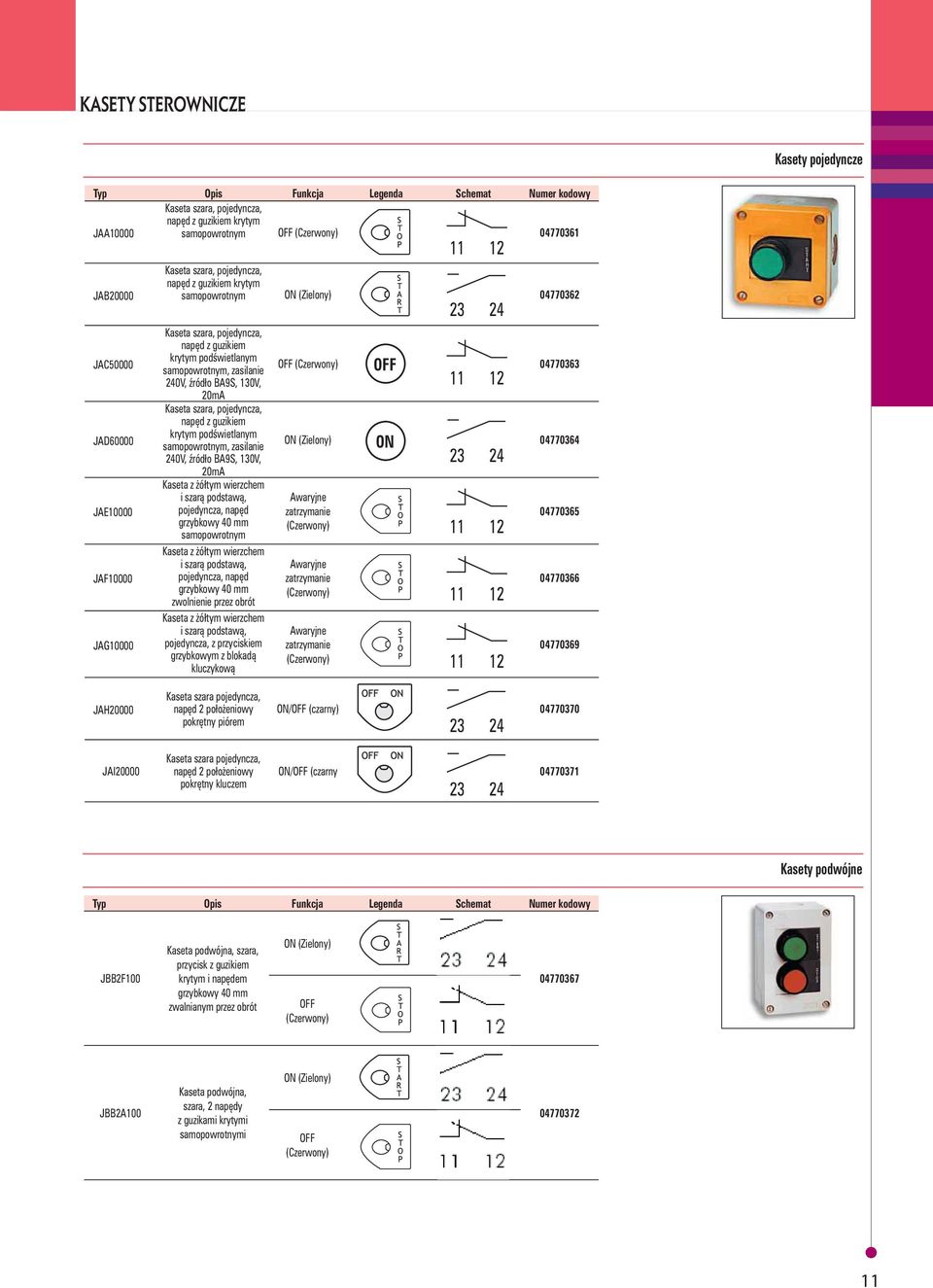

11 KASETY STEROWNICZE Kasety pojedyncze Typ Opis Funkcja Legenda Schemat Numer kodowy JAA10000 Kaseta szara, pojedyncza, napęd z guzikiem krytym samopowrotnym OFF () JAB20000 JAC50000 JAD60000 JAE10000 JAF10000 JAG10000 Kaseta szara, pojedyncza, napęd z guzikiem krytym samopowrotnym ON (Zielony) Kaseta szara, pojedyncza, napęd z guzikiem krytym podświetlanym samopowrotnym, zasilanie 240V, źródło BA9S, 130V, 20mA Kaseta szara, pojedyncza, napęd z guzikiem krytym podświetlanym samopowrotnym, zasilanie 240V, źródło BA9S, 130V, 20mA Kaseta z żółtym wierzchem i szarą podstawą, pojedyncza, napęd grzybkowy 40 mm samopowrotnym Kaseta z żółtym wierzchem i szarą podstawą, pojedyncza, napęd grzybkowy 40 mm zwolnienie przez obrót Kaseta z żółtym wierzchem i szarą podstawą, pojedyncza, z przyciskiem grzybkowym z blokadą kluczykową OFF () ON (Zielony) Awaryjne zatrzymanie () Awaryjne zatrzymanie () Awaryjne zatrzymanie () OFF ON JAH20000 JAI20000 Kaseta szara pojedyncza, napęd 2 położeniowy pokrętny piórem Kaseta szara pojedyncza, napęd 2 położeniowy pokrętny kluczem ON/OFF (czarny) ON/OFF (czarny Kasety podwójne Typ Opis Funkcja Legenda Schemat Numer kodowy JBB2F100 Kaseta podwójna, szara, przycisk z guzikiem krytym i napędem grzybkowy 40 mm zwalnianym przez obrót ON (Zielony) OFF () JBB2A100 Kaseta podwójna, szara, 2 napędy z guzikami krytymi samopowrotnymi ON (Zielony) OFF ()

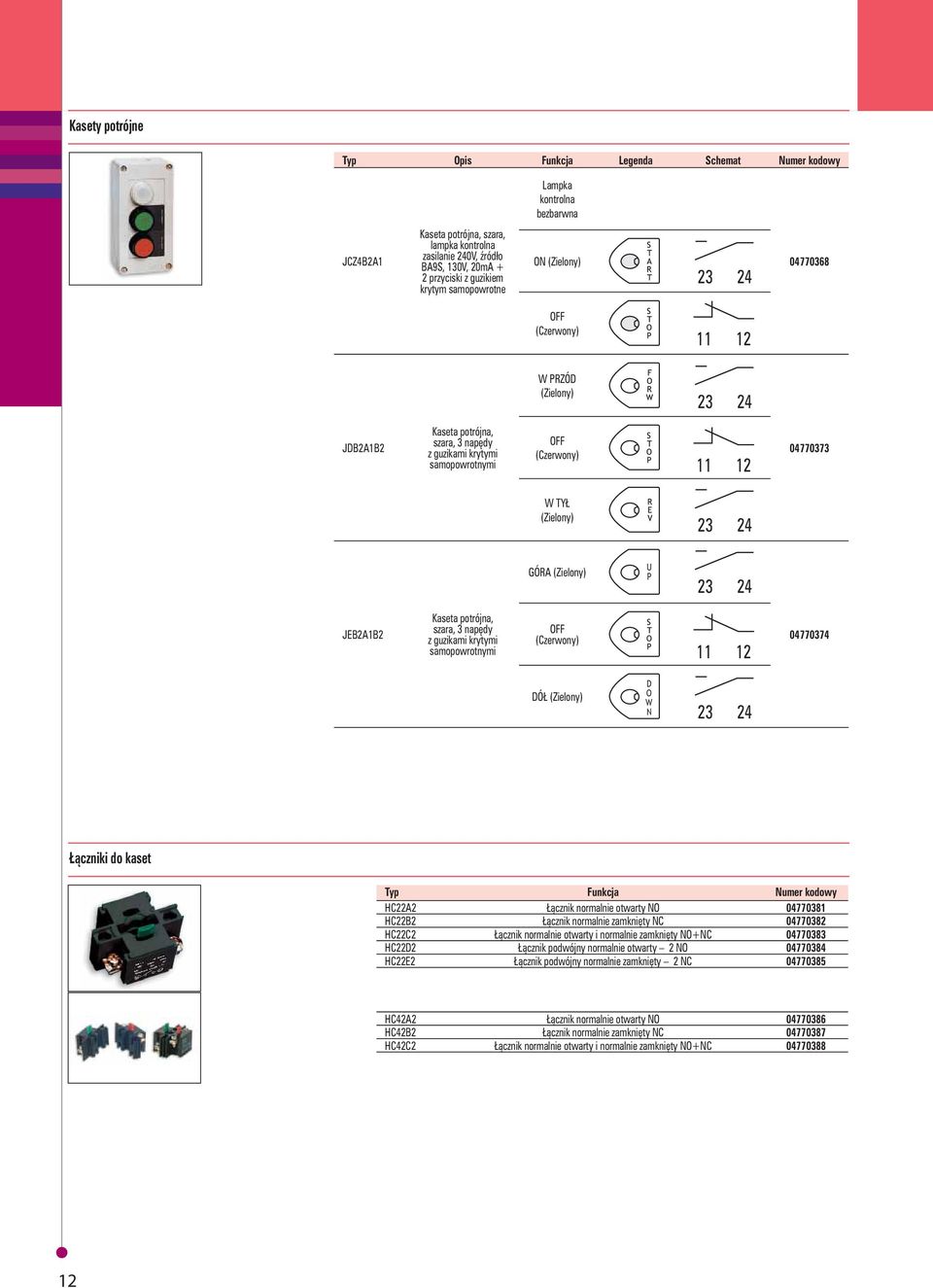

12 Kasety potrójne Typ Opis Funkcja Legenda Schemat Numer kodowy Lampka kontrolna bezbarwna JCZ4B2A1 Kaseta potrójna, szara, lampka kontrolna zasilanie 240V, źródło BA9S, 130V, 20mA + 2 przyciski z guzikiem krytym samopowrotne ON (Zielony) OFF () W PRZÓD (Zielony) JDB2A1B2 Kaseta potrójna, szara, 3 napędy z guzikami krytymi samopowrotnymi OFF () W TYŁ (Zielony) GÓRA (Zielony) U P JEB2A1B2 Kaseta potrójna, szara, 3 napędy z guzikami krytymi samopowrotnymi OFF () DÓŁ (Zielony) D O W N Łączniki do kaset Typ Funkcja Numer kodowy HC22A2 Łącznik normalnie otwarty NO HC22B2 Łącznik normalnie zamknięty NC HC22C2 Łącznik normalnie otwarty i normalnie zamknięty NO+NC HC22D2 Łącznik podwójny normalnie otwarty 2 NO HC22E2 Łącznik podwójny normalnie zamknięty 2 NC HC42A2 Łącznik normalnie otwarty NO HC42B2 Łącznik normalnie zamknięty NC HC42C2 Łącznik normalnie otwarty i normalnie zamknięty NO+NC

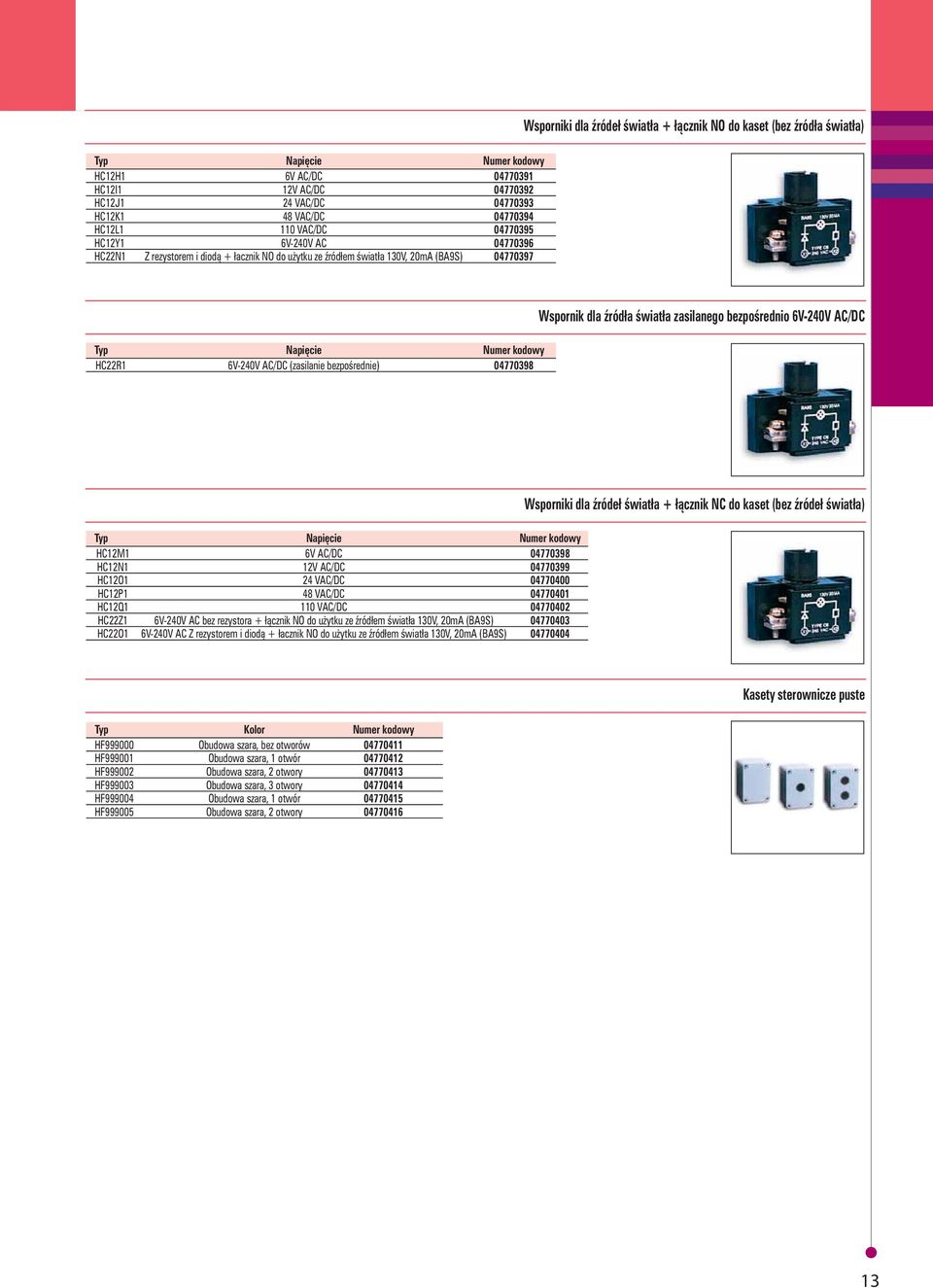

13 Wsporniki dla źródeł światła + łącznik NO do kaset (bez źródła światła) Typ Napięcie Numer kodowy HC12H1 6V AC/DC HC12I1 12V AC/DC HC12J1 24 VAC/DC HC12K1 48 VAC/DC HC12L1 110 VAC/DC HC12Y1 6V-240V AC HC22N1 Z rezystorem i diodą + łacznik NO do użytku ze źródłem światła 130V, 20mA (BA9S) Typ Napięcie Numer kodowy HC22R1 6V-240V AC/DC (zasilanie bezpośrednie) Wspornik dla źródła światła zasilanego bezpośrednio 6V-240V AC/DC Typ Napięcie Numer kodowy HC12M1 6V AC/DC HC12N1 12V AC/DC HC12O1 24 VAC/DC HC12P1 48 VAC/DC HC12Q1 110 VAC/DC HC22Z1 6V-240V AC bez rezystora + łącznik NO do użytku ze źródłem światła 130V, 20mA (BA9S) HC22O1 6V-240V AC Z rezystorem i diodą + łacznik NO do użytku ze źródłem światła 130V, 20mA (BA9S) Wsporniki dla źródeł światła + łącznik NC do kaset (bez źródeł światła) Kasety sterownicze puste HF Obudowa szara, bez otworów HF Obudowa szara, 1 otwór HF Obudowa szara, 2 otwory HF Obudowa szara, 3 otwory HF Obudowa szara, 1 otwór HF Obudowa szara, 2 otwory

14 Montaż i wymiary. Przegląd możliwości montażowych. Pierwszy rząd 3 łącznik NO/NC 2 łączniki NO/NC ze wspornikiem źródła światła Drugi rząd 6 łączników NO/NC 4 łączniki NO/NC ze wspornikiem źródła światła Wspornik boczny 5 łączników NO/NC 4 łączniki NO/NC ze wspornikiem źródła światła Napęd z pierwszym wspornikiem i łącznikami zamontowanym kaskadowo. 50 mm 14 mm 28 mm 51 mm 30 mm Układ z pierwszym rzędem łączników 40 mm 14

15 14 mm 50 mm 60 mm Układ z pierwszym rzędem łączników oraz wspornikami bocznymi z dwóch stron 2 8mm 28m m 51mm 15mm 28mm 46mm 43mm 60 mm 14 mm Układ z pierwszym rzędem łączników oraz wspornikiem bocznym z prawej lub lewej strony 15mm 28mm 51mm 40mm 46mm 51mm 43mm 30mm Układ z dwoma rzędami łączników 14 mm 75 mm 15

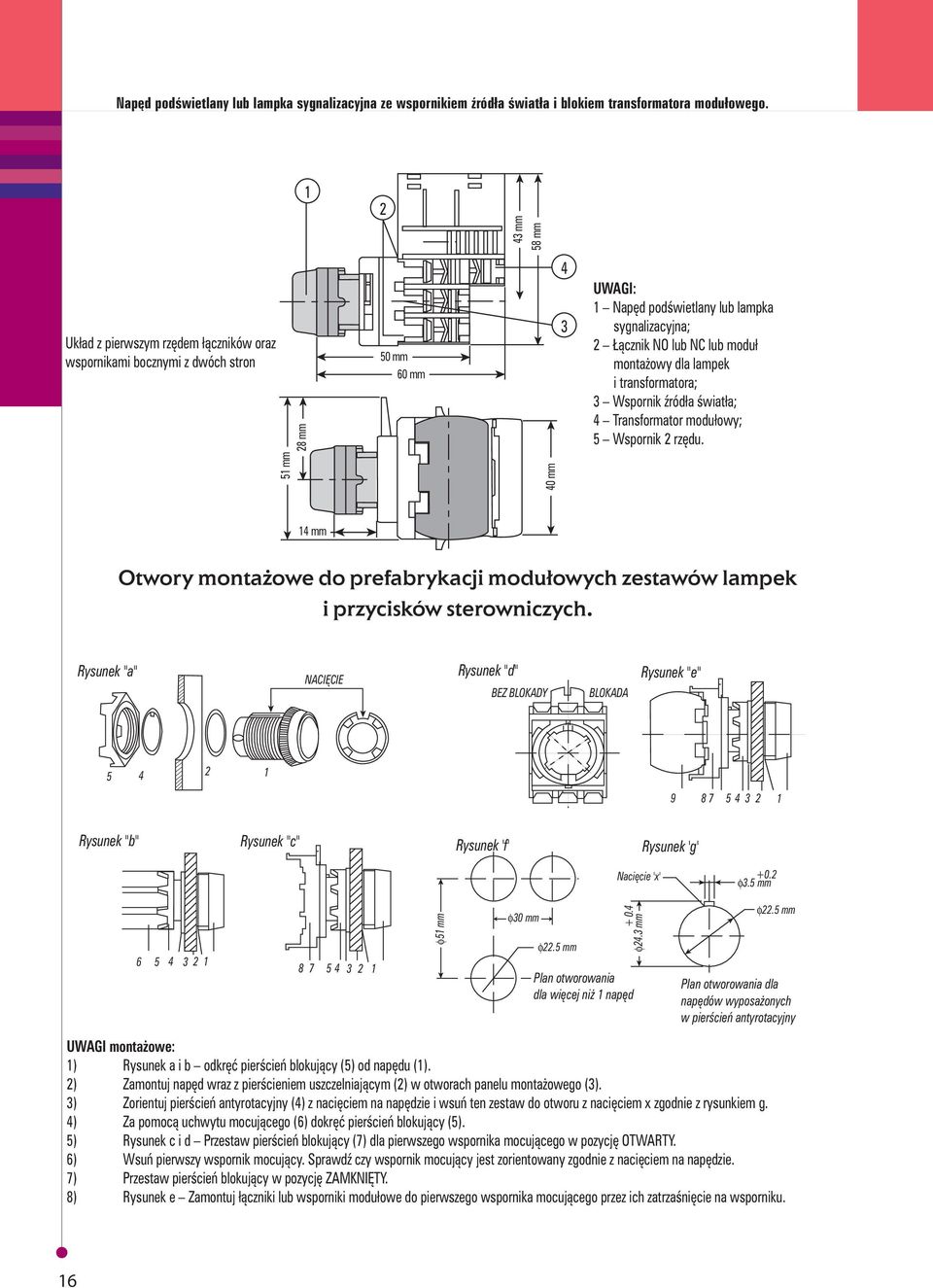

16 Napęd podświetlany lub lampka sygnalizacyjna ze wspornikiem źródła światła i blokiem transformatora modułowego mm 58 mm Układ z pierwszym rzędem łączników oraz wspornikami bocznymi z dwóch stron 28 mm 50 mm 60 mm 4 3 UWAGI: 1 Napęd podświetlany lub lampka sygnalizacyjna; 2 Łącznik NO lub NC lub moduł montażowy dla lampek i transformatora; 3 Wspornik źródła światła; 4 Transformator modułowy; 5 Wspornik 2 rzędu. 51 mm 40 mm 14 mm Otwory montażowe do prefabrykacji modułowych zestawów lampek i przycisków sterowniczych. Rysunek "a" NACIĘCIE Rysunek "d" BEZ BLOKADY BLOKADA Rysunek "e" Rysunek "b" Rysunek "c" Rysunek 'f' Rysunek 'g' Nacięcie 'x' +0.2 φ3.5 mm φ51 mm φ30 mm φ22.5 mm φ24.3 mm Plan otworowania dla więcej niż 1 napęd φ22.5 mm Plan otworowania dla napędów wyposażonych w pierścień antyrotacyjny UWAGI montażowe: 1) Rysunek a i b odkręć pierścień blokujący (5) od napędu (1). 2) Zamontuj napęd wraz z pierścieniem uszczelniającym (2) w otworach panelu montażowego (3). 3) Zorientuj pierścień antyrotacyjny (4) z nacięciem na napędzie i wsuń ten zestaw do otworu z nacięciem x zgodnie z rysunkiem g. 4) Za pomocą uchwytu mocującego (6) dokręć pierścień blokujący (5). 5) Rysunek c i d Przestaw pierścień blokujący (7) dla pierwszego wspornika mocującego w pozycję OTWARTY. 6) Wsuń pierwszy wspornik mocujący. Sprawdź czy wspornik mocujący jest zorientowany zgodnie z nacięciem na napędzie. 7) Przestaw pierścień blokujący w pozycję ZAMKNIĘTY. 8) Rysunek e Zamontuj łączniki lub wsporniki modułowe do pierwszego wspornika mocującego przez ich zatrzaśnięcie na wsporniku. 16

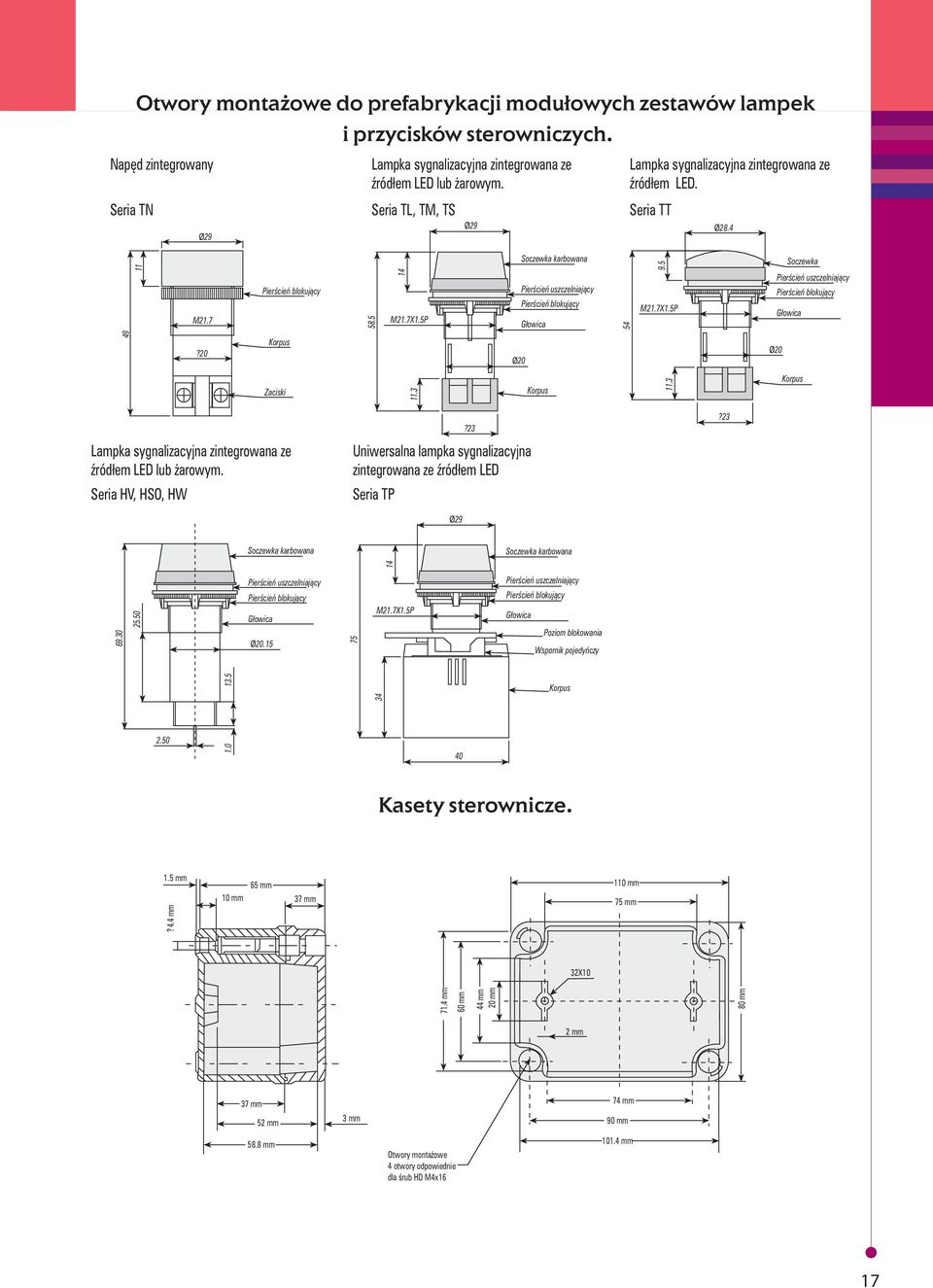

17 Otwory montażowe do prefabrykacji modułowych zestawów lampek i przycisków sterowniczych. Napęd zintegrowany Ø29 Lampka sygnalizacyjna zintegrowana ze źródłem LED lub żarowym. Seria TN Seria TL, TM, TS Seria TT Ø29 Lampka sygnalizacyjna zintegrowana ze źródłem LED. Ø M21.7 Pierścień blokujący M21.7X1.5P Soczewka karbowana Pierścień uszczelniający Pierścień blokujący Głowica M21.7X1.5P Soczewka Pierścień uszczelniający Pierścień blokujący Głowica 49?20 Korpus Ø20 Ø20 Zaciski 11.3 Korpus 11.3 Korpus Lampka sygnalizacyjna zintegrowana ze źródłem LED lub żarowym. Seria HV, HSO, HW Ø29?23 Uniwersalna lampka sygnalizacyjna zintegrowana ze źródłem LED Seria TP?23 Soczewka karbowana Soczewka karbowana Pierścień uszczelniający Pierścień blokujący Głowica Ø M21.7X1.5P Pierścień uszczelniający Pierścień blokujący Głowica Poziom blokowania Wspornik pojedyńczy Korpus Kasety sterownicze. 1.5 mm? 4.4 mm mm 10 mm 37 mm mm mm 32X mm 60 mm 44 mm 20 mm 80 mm 2 mm 37 mm 52 mm 3 mm mm 90 mm 58.8 mm Otwory montażowe 4 otwory odpowiednie dla śrub HD M4x mm 17

18 17.0 mm 8.2 mm 48.5 mm 16.5 mm 4.5 mm 20.0 mm mm M mm?22.2 mm 58.0 mm 70.0 mm S T O P 62.0 mm 74.0 mm ) Napęd 2) Wierzchnia część obudowy 3) Uszczelka 4) Obudowa 5) Łącznik 6) Nakrętka sześciokątna 7) Śruba M3x30 8) Płyta montażowa Otwory montażowe 4 otwory odpowiednie dla śrub M3x mm 70.0 mm 46.5 mm 17.0 mm 8.2 mm 48.5 mm 16.5 mm 4.5 mm 20.0 mm 7 6 M3 7.5 mm S T mm 33.0 mm A RS T TO P 66.5 mm mm 8?22.2 mm 58.0 mm Otwory montażowe 4 otwory odpowiednie dla śrub M3x30 1) Napęd 5) Łącznik 2) Wierzchnia część obudowy 6) Nakrętka sześciokątna 3) Uszczelka 7) Śruba M3x30 4) Obudowa 8) Płyta montażowa 48.5 mm 12.0 mm 70.0 mm 46.5 mm 17.0 mm 8.2 mm 16.5 mm 4.5 mm 20.0 mm 7 6 M3 7.5 mm U P mm 67.0 mm S T O P D O W N mm mm 8 5?22.2 mm 58.0 mm Otwory montażowe 4 otwory odpowiednie dla śrub M3x30 1) Napęd 2) Wierzchnia część obudowy 3) Uszczelka 4) Obudowa 5) Łącznik 6) Nakrętka sześciokątna 7) Śruba M3x30 8) Płyta montażowa 18
