Transkrypt
1 1 OLSZTYN lipiec 2010 PROJEKT WYKONAWCZY Branża: Obiekt : SANITARNA PRZEBUDOWA I MODERNIZACJA (REMONT) ISTNIEJĄCEJ STRUKTURY ZABYTKOWEGO BUDYNKU WBP DLA CELÓW KULTURY Adres: Olsztyn, ul. 1-go Maja 5 dz. bud. nr 116, 117/2 obr. 63 Inwestor: Wojewódzka Biblioteka Publiczna im. E. Sukertowej - Biedrawiny Olsztyn, ul. 1-go Maja 5 Projektant: mgr inż. Tomasz Starczewski upr. bud. 6/95/OL izb. bud. WAM/IS/2511/01 Sprawdzający: mgr inż. Robert Błażek upr. bud. WAM/0021/PWOS/08 izb. bud. WAM/IS/0170/01 Za zgodność z oryginałem podpisywał: Uwaga: Niniejszy projekt budowlany z uwagi na jego zakres, pełni również rolę projektu wykonawczego w rozumieniu przepisów Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. W sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu finansowania funkcjonalno - użytkowego(dz. U. Nr 202 poz ze zm.). PRACOWNIA PROJEKTOWA AKON OLSZTYN UL. ELBLĄSKA Olsztyn ul. Koszalińska TEL FAX TEL ppakon@fst.pl
2 2 SPIS TREŚCI A. Oświadczenia B. Uprawnienia i Izba Inżynierów C. Opis Techniczny Podstawa opracowania Założenia Instalacja centralnego ogrzewania Klimatyzacja Wentylacja mechaniczna Uwagi i wnioski końcowe Automatyka central wentylacyjnych

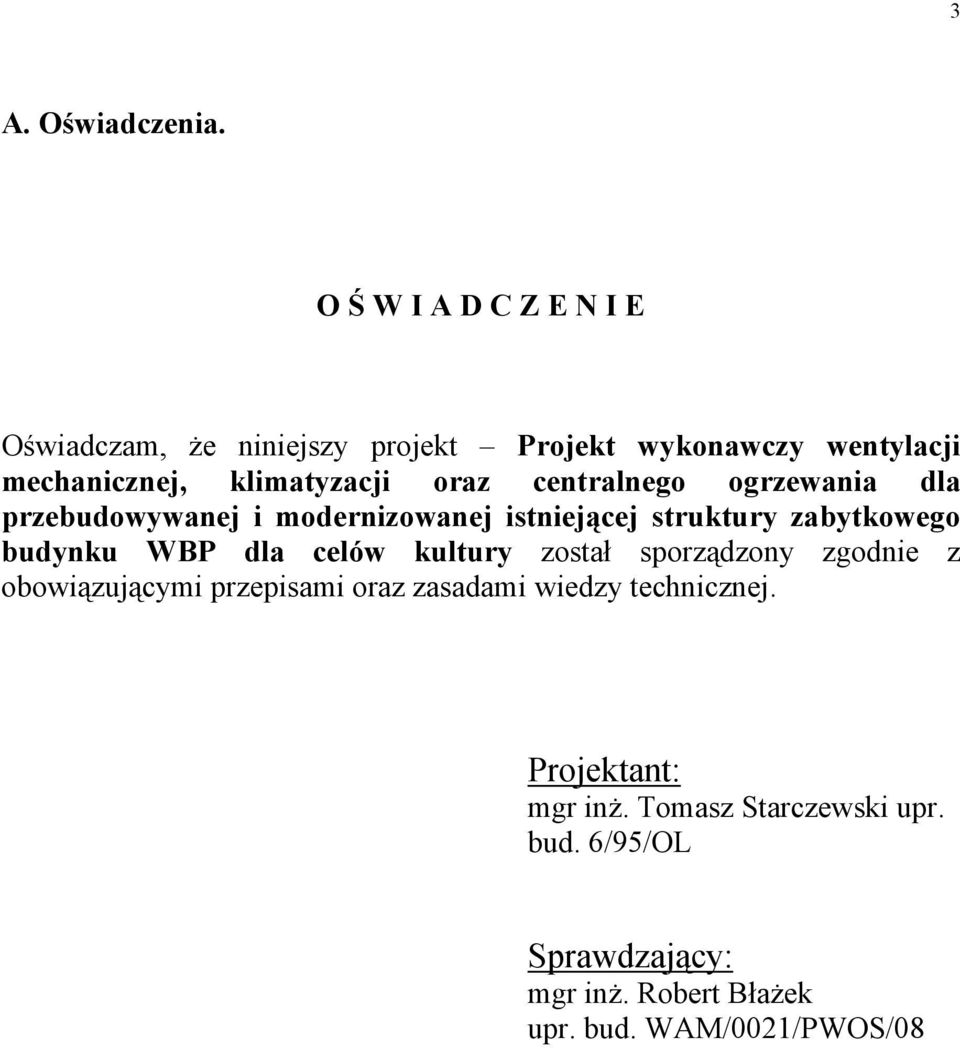

3 3 A. Oświadczenia. O Ś W I A D C Z E N I E Oświadczam, że niniejszy projekt Projekt wykonawczy wentylacji mechanicznej, klimatyzacji oraz centralnego ogrzewania dla przebudowywanej i modernizowanej istniejącej struktury zabytkowego budynku WBP dla celów kultury został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Tomasz Starczewski upr. bud. 6/95/OL Sprawdzający: mgr inż. Robert Błażek upr. bud. WAM/0021/PWOS/08

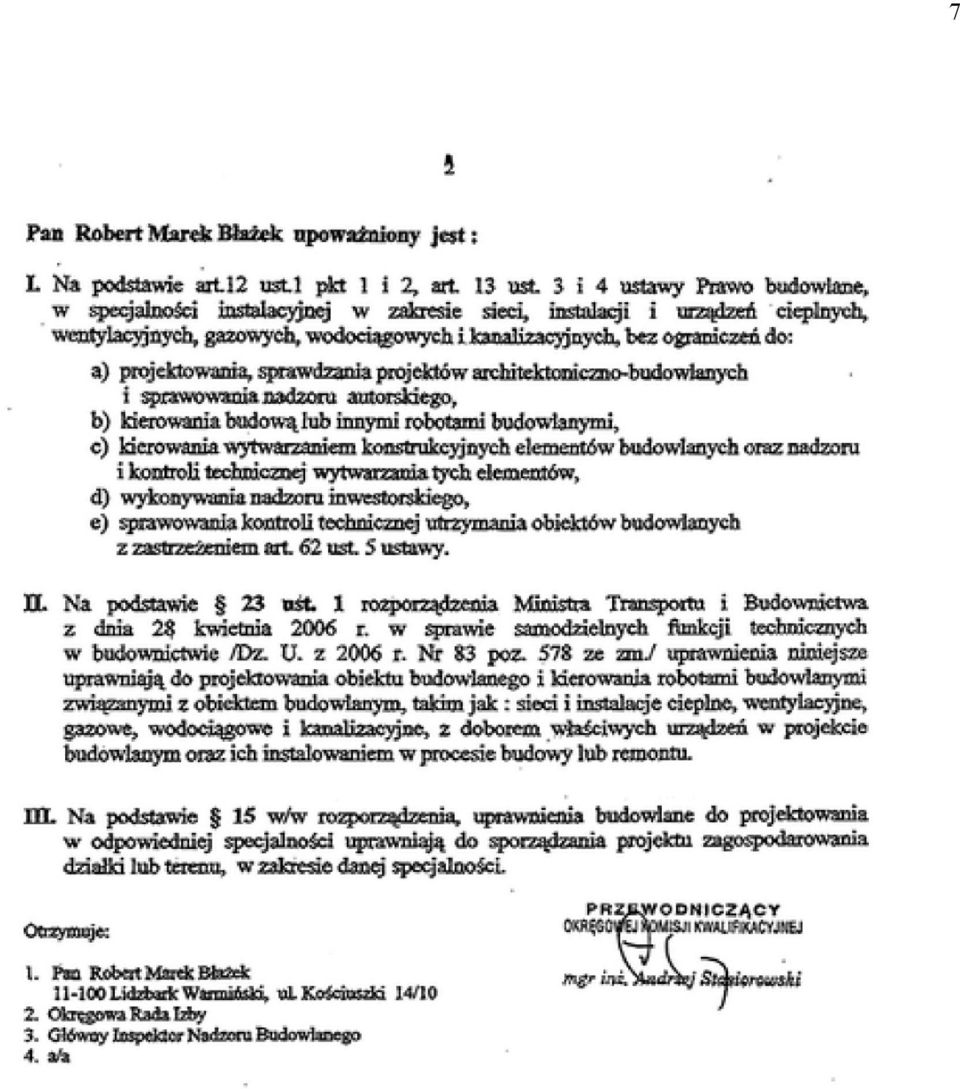

4 B. Uprawnienia i Izba Inżynierów. 4
5 5
6 6
7 7
8 8
9 C. Opis Techniczny. do projektu wykonawczego wentylacji mechanicznej, klimatyzacji oraz centralnego ogrzewania dla przebudowywanej i modernizowanej istniejącej struktury zabytkowego budynku WBP dla celów kultury 1. Podstawa opracowania. 9 Zlecenie inwestora. Projekty architektoniczno-budowlane. Obowiązujące normy i normatywy. Uzgodnienia międzybranżowe. 2. Założenia. Zakres prac projektowych jest zgodny ze zleceniem Inwestora: Budynek wyposażony będzie w instalację wentylacji mechanicznej, klimatyzacji oraz centralnego ogrzewania. 3. Instalacja centralnego ogrzewania. Montaż instalacji centralnego ogrzewania będzie polegał na montażu elementów grzejnikowych Cosmo firmy VNH z zaworami termostatycznymi Danfoss/Heimeier w obszarze pomieszczeń socjalnych i sanitariatów. Typ grzejników zgodnie z rysunkiem szczegółowym. Podstawa obliczeń. Obliczenia wykonano w oparciu o normy i założenia: PN-83/B obliczenia zapotrzebowania ciepła PN-82/B temperatury obliczeniowe zewnętrzne PN-82/B temperatury ogrzewanych pomieszczeń PN-91/B ochrona cieplna budynków - Parametry czynnika grzewczego - wody 75/55 0 C - Rodzaj układu: pompowy, dwururowy. Zapotrzebowanie ciepła mieszkania zgodnie z obliczeniami przyjęto łączne: - centralne ogrzewanie grzejnikowe - konwekcyjne 17,8 kw Woda na potrzeby centralnego ogrzewania zostanie przygotowana w węźle cieplnym. Przewody - rozprowadzenia prowadzić w posadzkach, w ścianach w strefie izolacji. Rozprowadzenia wykonać z rur miedzianych oraz stalowych rodzaj i średnice rur zgodnie z rysunkiem szczegółowym Przejścia przez ściany wykonać w tulejach ochronnych stalowych 2 średnice większe od rurociągu. Tuleje uszczelnić pianką poliuretanową z obu stron. Jako elementy grzejne przyjęto grzejniki Cosmo firmy VNH z zachowaniem reżimu mocowego, długościowego i wysokościowego - typ i wielkości zgodne z rysunkami szczegółowymi. Przy grzejnikach stosować głowice termostatyczne firmy Danfoss/Heimeier. Podejścia pod grzejnik wykonać w bruździe ściennej. Po zmontowaniu instalacji należy wykonać próbę ciśnieniową wodną (1,5 pr = 4 kg/m 2 ), sprawdzić szczelność instalacji następnie wypłukać, ustawić zawory termostatyczne przy grzejnikach na obliczone kryzy regulacyjne (podane są nr nastaw wstępnych zaworów na rysunku). Po wykonaniu w/w czynności napełnić zład wodą i przystąpić do rozruchu na gorąco przez min. 72 h. Odbiór techniczny i badania winny być zgodne z wymogami normy PN-64/B Klimatyzacja. W celu osiągnięcia komfortu temperaturowego pomieszczenia na parterze, pierwszym piętrze i część pomieszczeń na poddaszu klimatyzuje się poprzez zastosowanie klimakonwektorów seria FVW VO wykonanie poziome z obudową (z wlotem od spodu i poziomym wylotem). Klimakonwektory zostaną zasilone w chłód z agregatu wody lodowej typ CHA/K-WP-ST-262-P-PS firmy Fujitsu znajdującego się na poddaszu, a w ciepło z węzła cieplnego znajdującego się w piwnicy. Zasilenie nastąpi poprzez rurociągi wykonane z miedzi oraz stali zgodnie z rysunkiem szczegółowym, na całej długości zaizolowane antykondensacyjnie i termiczne pianka gr. min. 12mm typu Armaflex. Rurociągi układać w bruzdach ściennych pod rygorem braku połączeń dopuszcza się montaż po wierzchu z obudowaniem łatwodemontowalnym koryto instalacyjne. Przejścia przez ściany wykonać w tulejach ochronnych stalowych 2 średnice większe od rurociągu. Tuleje uszczelnić pianką poliuretanową z obu stron. W celu doprowadzenia skroplin z urządzeń należy zamontować system odprowadzenia skroplin wykonany z rur PP lub PCV Dn25 na całej długości zaizolowany antykondensacyjnie otulina z pianki poliuretanowej gr. min. 6mm typu Armaflex.

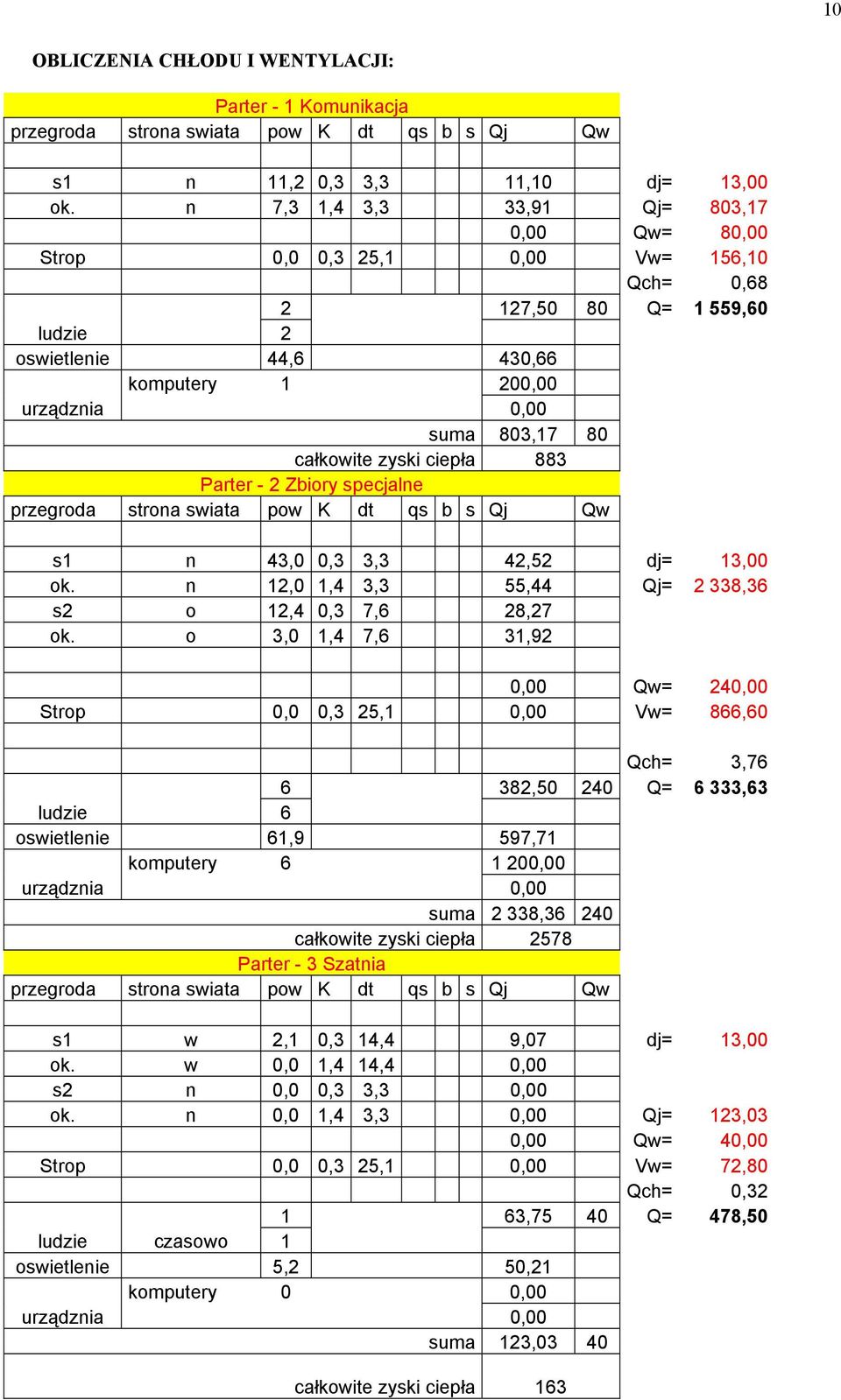

10 10 OBLICZENIA CHŁODU I WENTYLACJI: Parter - 1 Komunikacja s1 n 11,2 0,3 3,3 11,10 dj= 13,00 ok. n 7,3 1,4 3,3 33,91 Qj= 803,17 Qw= 8 Strop 0,0 0,3 25,1 Vw= 156,10 Qch= 0, ,50 80 Q= 1 559,60 2 oswietlenie 44,6 430,66 komputery 1 20 suma 803,17 80 całkowite zyski ciepła 883 Parter - 2 Zbiory specjalne s1 n 43,0 0,3 3,3 42,52 dj= 13,00 ok. n 12,0 1,4 3,3 55,44 Qj= 2 338,36 s2 o 12,4 0,3 7,6 28,27 ok. o 3,0 1,4 7,6 31,92 Qw= 24 Strop 0,0 0,3 25,1 Vw= 866,60 Qch= 3, , Q= 6 333,63 6 oswietlenie 61,9 597,71 komputery suma 2 338, całkowite zyski ciepła 2578 Parter - 3 Szatnia s1 w 2,1 0,3 14,4 9,07 dj= 13,00 ok. w 0,0 1,4 14,4 s2 n 0,0 0,3 3,3 ok. n 0,0 1,4 3,3 Qj= 123,03 Qw= 4 Strop 0,0 0,3 25,1 Vw= 72,80 Qch= 0, ,75 40 Q= 478,50 czasowo 1 oswietlenie 5,2 50,21 komputery 0 suma 123,03 40 całkowite zyski ciepła 163
11 11 arter - 4 Zbiory Specjalne s1 s 21,1 0,3 11,1 70,26 dj= 13,00 ok. s 9,0 1,4 11,1 139,86 Qj= 2 194,31 s2 o 0,0 1,4 7,6 ok. o 0,0 1,4 7,6 Qw= 24 Strop 0,0 0,3 25,1 Vw= 582,40 Qch= 2, , Q= 4 958,05 6 oswietlenie 41,6 401,69 komputery suma 2 194, całkowite zyski ciepła 2434 Parter - 5 Pokój Socjalny s1 s 0,0 0,3 11,1 dj= 13,00 ok. s 0,0 1,4 11,1 Qj= 495,97 s2 o 7,9 1,4 7,6 83,52 ok. o 3,0 1,4 7,6 31,92 Qw= 16 Strop 0,0 0,3 25,1 Vw= 91,00 Qch= 0, , Q= 1 050,31 4 oswietlenie ,53 komputery 0 suma 495, całkowite zyski ciepła 656 Parter - 7 Magazyn s1 s 0,0 0,3 11,1 dj= 13,00 ok. s 0,0 1,4 11,1 Qj= 319,48 s2 o 9,6 1,4 7,6 102,14 ok. o 3,0 1,4 7,6 31,92 Qw= 4 Strop 0,0 0,3 25,1 Vw= 88,20 Qch= 0, ,75 40 Q= 741,68 1 oswietlenie 12,6 121,67 komputery 0 suma 319,48 40

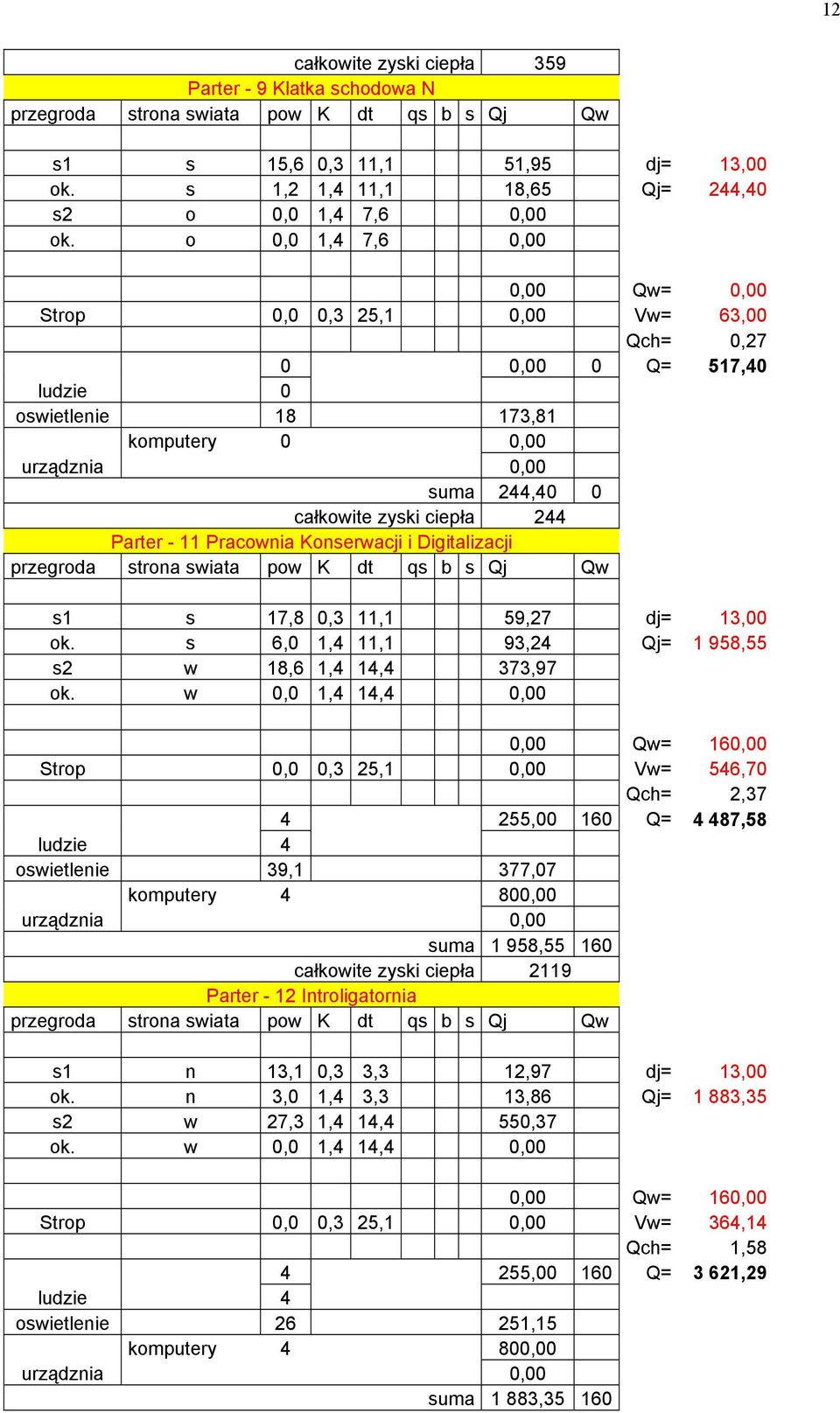

12 12 całkowite zyski ciepła 359 Parter - 9 Klatka schodowa N s1 s 15,6 0,3 11,1 51,95 dj= 13,00 ok. s 1,2 1,4 11,1 18,65 Qj= 244,40 s2 o 0,0 1,4 7,6 ok. o 0,0 1,4 7,6 Qw= Strop 0,0 0,3 25,1 Vw= 63,00 Qch= 0, Q= 517,40 0 oswietlenie ,81 komputery 0 suma 244,40 0 całkowite zyski ciepła 244 Parter - 11 Pracownia Konserwacji i Digitalizacji s1 s 17,8 0,3 11,1 59,27 dj= 13,00 ok. s 6,0 1,4 11,1 93,24 Qj= 1 958,55 s2 w 18,6 1,4 14,4 373,97 ok. w 0,0 1,4 14,4 Qw= 16 Strop 0,0 0,3 25,1 Vw= 546,70 Qch= 2, , Q= 4 487,58 4 oswietlenie 39,1 377,07 komputery 4 80 suma 1 958, całkowite zyski ciepła 2119 Parter - 12 Introligatornia s1 n 13,1 0,3 3,3 12,97 dj= 13,00 ok. n 3,0 1,4 3,3 13,86 Qj= 1 883,35 s2 w 27,3 1,4 14,4 550,37 ok. w 0,0 1,4 14,4 Qw= 16 Strop 0,0 0,3 25,1 Vw= 364,14 Qch= 1, , Q= 3 621,29 4 oswietlenie ,15 komputery 4 80 suma 1 883,35 160
13 13 całkowite zyski ciepła 2043 Parter - 13 Pracownia Starych Technik s1 n 16,8 0,3 3,3 16,58 dj= 13,00 ok. n 6,0 1,4 3,3 27,72 Qj= 1 850,78 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= 16 Strop 0,0 0,3 25,1 Vw= 509,60 Qch= 2, , Q= 4 219,05 4 oswietlenie 36,4 351,48 komputery suma 1 850, całkowite zyski ciepła 2011 Piętro Klatka Schodowa s1 s 17,8 0,3 11,1 59,27 dj= 13,00 ok. s 8,6 1,4 11,1 133,68 Qj= 415,03 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= Strop 5,0 0,3 25,1 37,65 Vw= 63,03 Qch= 0, Q= 688,16 0 oswietlenie 19,1 184,43 komputery 0 suma 415,03 0 całkowite zyski ciepła 415 Piętro Magazyn N s1 s 0,0 0,3 11,1 dj= 13,00 ok. s 0,0 1,4 11,1 Qj= 13,52 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= Strop 0,0 0,3 25,1 Vw= 4,62 Qch= 0, Q= 33,54 0 oswietlenie 1,4 13,52 komputery 0 suma 13,52 0
14 14 całkowite zyski ciepła 14 Piętro Pokój Socjalny s1 s 10,2 0,3 11,1 33,99 dj= 13,00 ok. s 2,7 1,4 11,1 41,38 Qj= 454,93 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= 16 Strop 0,0 0,3 25,1 Vw= 85,14 Qch= 0, , Q= 983,87 4 oswietlenie 12,9 124,56 komputery 0 suma 454, całkowite zyski ciepła 615 Piętro Komunikacja s1 s 6,6 0,3 11,1 21,90 dj= 13,00 ok. s 2,7 1,4 11,1 41,38 Qj= 547,62 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= Strop 2,0 0,3 25,1 15,06 Vw= 160,38 Qch= 0, Q= 1 242,60 0 oswietlenie 48,6 469,28 komputery 0 suma 547,62 0 całkowite zyski ciepła 548 Piętro Zastępca Dyrektora s1 s 12,2 0,3 11,1 40,58 dj= 13,00 ok. s 2,7 1,4 11,1 41,38 Qj= 744,98 s2 o 10,5 1,4 7,6 112,12 ok. o 2,7 1,4 7,6 28,33 Qw= 12 Strop 0,0 0,3 25,1 Vw= 89,76 Qch= 0, , Q= 1 253,94 3 oswietlenie 13,6 131,32 komputery 1 20 suma 744,98 120
15 15 całkowite zyski ciepła 865 Piętro Sekretariat s1 s 0,0 0,3 11,1 dj= 13,00 ok. s 0,0 1,4 11,1 Qj= 981,32 s2 o 9,5 1,4 7,6 101,59 ok. o 2,7 1,4 7,6 28,33 Qw= 16 Strop 8,9 0,3 25,1 67,02 Vw= 88,44 Qch= 0, , Q= 1 524,56 4 oswietlenie 13,4 129,39 komputery 2 40 suma 981, całkowite zyski ciepła 1141 Piętro Dyrektor s1 n 12,2 0,3 3,3 12,07 dj= 13,00 ok. n 2,7 1,4 3,3 12,30 Qj= 807,10 s2 o 15,8 1,4 7,6 168,30 ok. o 2,7 1,4 7,6 28,33 Qw= 12 Strop 1,0 0,3 25,1 7,53 Vw= 128,04 Qch= 0, , Q= 1 481,94 3 oswietlenie 19,4 187,33 komputery 1 20 suma 807, całkowite zyski ciepła 927 Piętro Dział IM Prace Projektowe s1 n 13,2 0,3 3,3 13,02 dj= 13,00 ok. n 5,3 1,4 3,3 24,60 Qj= 1 527,59 s2 o 0,0 1,4 7,6 ok. o 0,0 1,4 7,6 Qw= 16 Strop 11,6 0,3 25,1 87,35 Vw= 237,60 Qch= 1, , Q= 2 717,19 4 oswietlenie ,62 komputery 4 80 suma 1 527,59 160

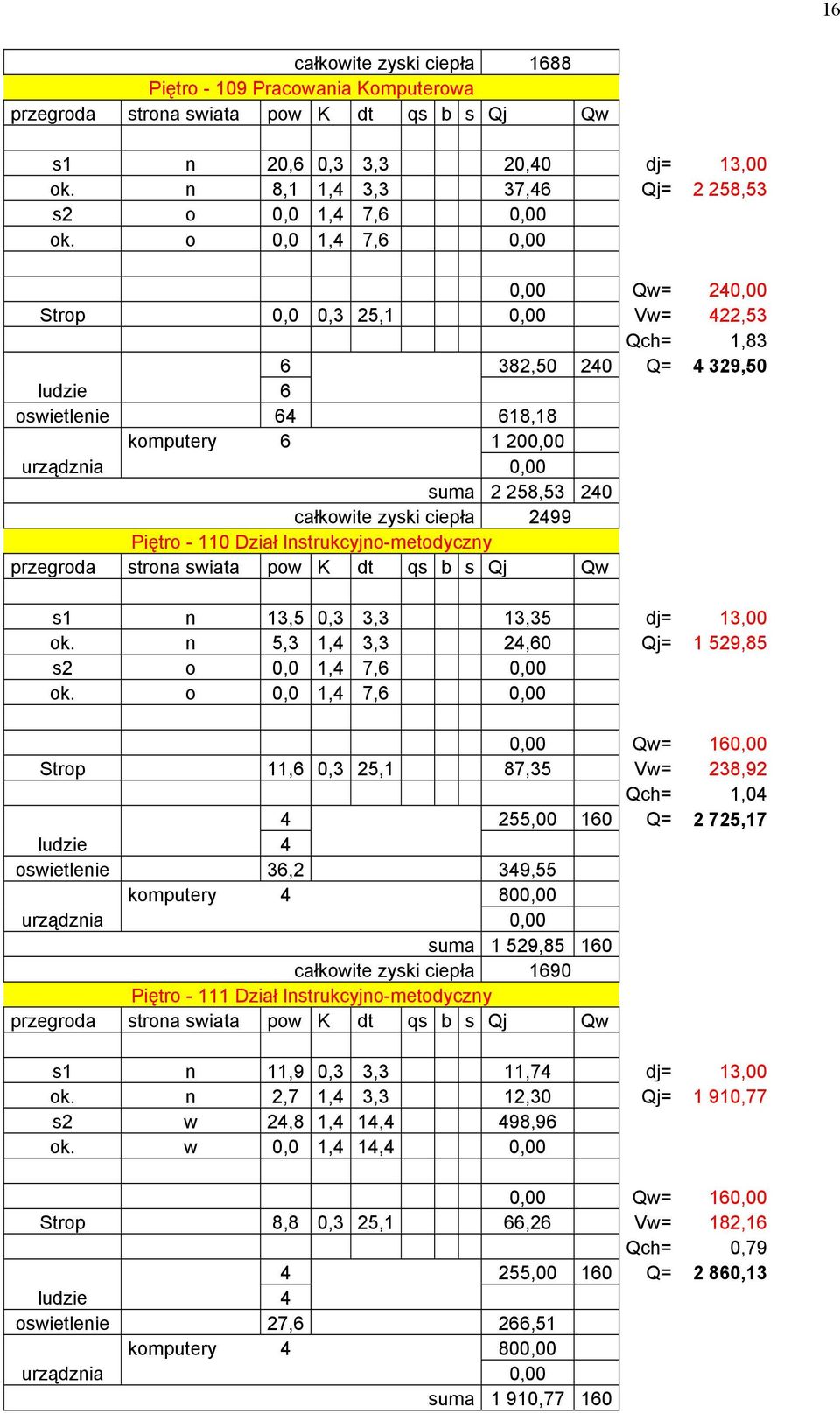

16 16 całkowite zyski ciepła 1688 Piętro Pracowania Komputerowa s1 n 20,6 0,3 3,3 20,40 dj= 13,00 ok. n 8,1 1,4 3,3 37,46 Qj= 2 258,53 s2 o 0,0 1,4 7,6 ok. o 0,0 1,4 7,6 Qw= 24 Strop 0,0 0,3 25,1 Vw= 422,53 Qch= 1, , Q= 4 329,50 6 oswietlenie ,18 komputery suma 2 258, całkowite zyski ciepła 2499 Piętro Dział Instrukcyjno-metodyczny s1 n 13,5 0,3 3,3 13,35 dj= 13,00 ok. n 5,3 1,4 3,3 24,60 Qj= 1 529,85 s2 o 0,0 1,4 7,6 ok. o 0,0 1,4 7,6 Qw= 16 Strop 11,6 0,3 25,1 87,35 Vw= 238,92 Qch= 1, , Q= 2 725,17 4 oswietlenie 36,2 349,55 komputery 4 80 suma 1 529, całkowite zyski ciepła 1690 Piętro Dział Instrukcyjno-metodyczny s1 n 11,9 0,3 3,3 11,74 dj= 13,00 ok. n 2,7 1,4 3,3 12,30 Qj= 1 910,77 s2 w 24,8 1,4 14,4 498,96 ok. w 0,0 1,4 14,4 Qw= 16 Strop 8,8 0,3 25,1 66,26 Vw= 182,16 Qch= 0, , Q= 2 860,13 4 oswietlenie 27,6 266,51 komputery 4 80 suma 1 910,77 160
17 17 całkowite zyski ciepła 2071 Piętro Księgowość s1 s 11,9 0,3 3,3 11,74 dj= 13,00 ok. s 2,7 1,4 3,3 12,30 Qj= 1 647,71 s2 w 18,5 1,4 14,4 372,56 ok. w 0,0 1,4 14,4 Qw= 16 Strop 1,0 0,3 25,1 7,53 Vw= 128,90 Qch= 0, , Q= 2 366,27 4 oswietlenie 19,5 188,58 komputery 4 80 suma 1 647, całkowite zyski ciepła 1808 Piętro Kadry, Prawnik s1 s 6,6 0,3 3,3 6,51 dj= 13,00 ok. s 2,7 1,4 3,3 12,30 Qj= 988,89 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= 12 Strop 1,0 0,3 25,1 7,53 Vw= 117,08 Qch= 0, , Q= 1 616,25 3 oswietlenie 17,7 171,30 komputery 3 60 suma 988, całkowite zyski ciepła 1109 Piętro Administracja s1 s 7,1 0,3 3,3 6,98 dj= 13,00 ok. s 2,0 1,4 3,3 9,01 Qj= 1 103,50 s2 w 0,0 1,4 14,4 ok. w 0,0 1,4 14,4 Qw= 12 Strop 17,3 0,3 25,1 129,89 Vw= 86,15 Qch= 0, , Q= 1 596,82 3 oswietlenie 17,2 166,37 komputery 3 60 suma 1 103,50 120
18 18 całkowite zyski ciepła 1224 Piętro Informatycy s1 s 0,0 0,3 3,3 dj= 13,00 ok. s 0,0 1,4 3,3 Qj= 1 455,63 s2 n 9,6 1,4 3,3 44,12 ok. n 2,0 1,4 3,3 9,01 Qw= 16 Strop 20,2 0,3 25,1 152,26 Vw= 101,10 Qch= 0, , Q= 2 053,73 4 oswietlenie 20,2 195,24 komputery 4 80 suma 1 455, całkowite zyski ciepła 1616 Piętro Serwerownia s1 w 11,1 0,3 14,4 47,78 dj= 13,00 ok. w 1,2 1,4 14,4 23,99 Qj= 1 532,82 s2 n 5,3 1,4 3,3 24,37 ok. n 1,0 1,4 3,3 4,50 Qw= 4 Strop 9,8 0,3 25,1 73,79 Vw= 49,00 Qch= 0, ,75 40 Q= 1 785,15 1 oswietlenie 9,8 94,63 komputery suma 1 532,82 40 całkowite zyski ciepła 1573 Piwnica - 03 Przyłącze wodociągowe N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 126,51 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 171,60 Qch= 0, ,75 40 Q= 910,11 1 oswietlenie 6,5 62,76 komputery 0 suma 126,51 40
19 19 całkowite zyski ciepła 167 Piwnica - 02 Pomieszczenie gospodarcze N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 106,24 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 116,16 Qch= 0, ,75 40 Q= 649,60 1 oswietlenie 4,4 42,49 komputery 0 suma 106,24 40 całkowite zyski ciepła 146 Piwnica - 04 Przedsionek 1 N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 81,13 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 47,52 Qch= 0, ,75 40 Q= 327,05 1 oswietlenie 1,8 17,38 komputery 0 suma 81,13 40 całkowite zyski ciepła 121 Piwnica - 04 Przedsionek 2 N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 75,34 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 31,68 Qch= 0, ,75 40 Q= 252,62 1 oswietlenie 1,2 11,59 komputery 0 suma 75,34 40
20 20 całkowite zyski ciepła 115 Piwnica - 01 Pomieszczenie gospodarcze N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 113,96 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 137,28 Qch= 0, ,75 40 Q= 748,84 1 oswietlenie 5,2 50,21 komputery 0 suma 113,96 40 całkowite zyski ciepła 154 Piwnica - 07 Magazyn N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 134,24 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 32,12 Qch= 0, ,75 40 Q= 313,43 1 oswietlenie 7,3 70,49 komputery 0 suma 134,24 40 całkowite zyski ciepła 174 Piwnica - 09 Magazyn N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 148,72 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 38,72 Qch= 0, ,75 40 Q= 356,51 1 oswietlenie 8,8 84,97 komputery 0 suma 148,72 40
21 21 całkowite zyski ciepła 189 Piwnica - 12 Magazyn N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 115,89 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 23,76 Qch= 0, ,75 40 Q= 258,85 1 oswietlenie 5,4 52,14 komputery 0 suma 115,89 40 całkowite zyski ciepła 156 Piwnica - 13 Magazyn N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 95,61 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 14,52 Qch= 0, ,75 40 Q= 198,53 1 oswietlenie 3,3 31,86 komputery 0 suma 95,61 40 całkowite zyski ciepła 136 Piwnica Magazyn centrala wentyl. N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 191,60 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 58,26 Qch= 0, ,75 40 Q= 484,04 1 oswietlenie 13,2 127,85 komputery 0 suma 191,60 40
22 22 całkowite zyski ciepła 232 Piwnica - 11 Korytarz N s1 w 0,0 0,3 14,4 dj= 13,00 ok. w 0,0 1,4 14,4 Qj= 416,19 s2 n 0,0 1,4 3,3 ok. n 0,0 1,4 3,3 Qw= 4 Strop 0,0 0,3 25,1 Vw= 160,60 Qch= 0, ,75 40 Q= 1 152,13 1 oswietlenie 36,5 352,44 komputery 0 suma 416,19 40 całkowite zyski ciepła 456 ZESTAWIENIE KLIMAKONWEKTORÓW POMIESZCENIE Q KLIMAKONWEKTOR SZTUK Parter - 1 Komunikacja 1 56 kw FVW-VO-Floyd 42 1 Parter - 2 Zbiory Specjalne 6 334,00 kw FVW-VO-Floyd 43 3 Parter - 4 Zbiory Specjalne 4 958,05 kw FVW-VO-Floyd 44 2 Parter - 5 Pokój Socjalny 1 050,31 kw FVW-VO-Floyd 24 1 Parter - 7 Magazyn 741,68 kw FVW-VO-Floyd 13 1 Parter - 11 Pracownia Konserwacji i Digitalizacji 4 487,58 kw FVW-VO-Floyd 42 3 Parter - 12 Introligatornia 3 621,29 kw FVW-VO-Floyd 42 2 Parter - 13 Pracownia Starych Technik 4 219,05 kw FVW-VO-Floyd 43 2 Piętro Klatka Schodowa 688,16 kw FVW-VO-Floyd 13 1 Piętro Pokój Socjalny 983,87 kw FVW-VO-Floyd 13 1 Piętro Komunikacja 1 242,60 kw FVW-VO-Floyd 24 1 Piętro Zastępca Dyrektora 1 253,94 kw FVW-VO-Floyd 24 1 Piętro Sekretariat 1 524,56 kw FVW-VO-Floyd 42 1 Piętro Dyrektor 1 481,94 kw FVW-VO-Floyd 42 1 Piętro Dział IM Prace Projektowe 2 717,19 kw FVW-VO-Floyd 24 2 Piętro Pracowania Komputerowa 4 329,50 kw FVW-VO-Floyd 42 3 Piętro Dział Instrukcyjno-metodyczny 2 725,17 kw FVW-VO-Floyd 24 2 Piętro Dział Instrukcyjno-metodyczny 2 860,13 kw FVW-VO-Floyd 24 2 Piętro Księgowość 2 366,27 kw FVW-VO-Floyd 44 1 Piętro Kadry, Prawnik 1 616,25 kw FVW-VO-Floyd 42 1 Piętro Administracja 1 596,82 kw FVW-VO-Floyd 42 1 Piętro Informatycy 2 053,73 kw FVW-VO-Floyd 42 1 Piętro Serwerownia 1 785,15 kw FVW-VO-Floyd 42 1
23 DANE TECHNICZNE POSZCZEGÓLNYCH TYPÓW KLIMAKONWEKTORÓW 23
24 24
25 25
26 26
27 27
28 28
29 DANE TECHNICZNE AGREGATA WODY LODOWEJ 29
30 5. Wentylacja mechaniczna. W celu zabezpieczenia krotności wymian w celu uzyskania komfortu projektuje się wentylację mechaniczną opartą na trzech centralach wentylacyjnych nawiewno wywiewnych firmy VTS. Założenia. Pomieszczenia wyposażone będą w instalację wentylacji mechanicznej nawiewną i wywiewną, dostarczającą odpowiednią ilość powietrza świeżego zarówno dla okresu letniego jak i zimowego, oraz utrzymującą temperaturę powietrza w pomieszczeniu na zadanym poziomie. Dane ogólne. W systemie wentylacyjnym obiektu zaprojektowano trzy układy wentylacyjne: Układ pierwszy wentylacja magazynów w piwnicy oparty na centrali wentylacyjnej z wymiennikiem obrotowym VS 10-R-PH-T Układ drugi - wentylacja pomieszczeń na parterze, piętrze i poddaszu oparty na centrali wentylacyjnej z wymiennikiem obrotowym VS 40-R-RMH Układ trzeci - wentylacja pomieszczeń zbiory specjalne oparty na centrali wentylacyjnej z wymiennikiem obrotowym VS 21-R-RMH W celu rozprowadzenia powietrza nawiewanego i odprowadzenie powietrza zużytego zastosowano system kanałów prostokątnych o średnicach zgodnych z rysunkiem szczegółowym, z montażem kratek GSV 200x100, 300x100 oraz 300x150 Grille firmy Systemair. W celu wyeliminowania szumów kanały należy zabezpieczyć antyakustycznie wełną mineralna gr. min. 30mm Do regulacji przepływu na kanałach montować przepustnice zgodnie z rysunkiem szczegółowym. Praca układów sterowana jest automatycznie. Kanały wentylacyjne w magazynach wykonać jako okrągłe. Główne rozprowadzenie wykonać pod posadzką w kanale z rury PVC, ocieplić wełną mineralną gr. min. 30mm. DANE TECHNICZNE POSZCZEGÓLNYCH CENTRAL 30
31 31
32 32
33 33
34 34
35 35
36 KRATKI WENTYLACYJNE 36
37 37
38 38
39 Wentylacja sanitariatów: Wentylacja sanitariatów będzie wykonana poprzez indywidualne systemy kanałów wywiewnych wykonanych z rur z blachy ocynkowanej typu spiro o średnicach zgodnych z rysunkiem szczegółowym. Kanały podłączyć do istniejących kanałów wentylacyjnych. Na kanałach odprowadzających powietrze zamontować wentylatory rurowe REW 90K firmy Helios lub wentylatory HelioVent R90 zgodnie z rysunkiem szczegółowym. Jako wywiew zastosowano wywiewniki EFF 80 firmy Systemair. W celu regulacji na odejściach przed wywiewnikami montować należy przepustnice. W celu wyeliminowania szumów kanały należy zabezpieczyć antyakustycznie wełną mineralna gr. min. 50mm zgodnie z tabelą załączona poniżej. Napływ powietrza do wspomnianych pomieszczeń zagwarantowany będzie przez założone nadciśnienie powietrza w korytarzach. Nad drzwiami prowadzącymi z korytarza lub w drzwiach należy przewidzieć kratki tranzytowe 300x100mm. UWAGA! Wymiana powietrza w części pomieszczeń odbywa się tranzytowo nawiew w części komunikacji wywiew w poszczególnych pomieszczeniach sanitarnych (WC, toalety). OTULINA ISOVER 7300 Alu: 39
40 WYWIEWNIK EFF 40
41 WENTYLATORY 41
42 42
43 43 ZESTAWIENIE MATERIAŁÓW WENTYLACJA MECHANICZNA Piwnica magazyny - w oparciu o centralę wentylacyjną nawiewno - wywiewną VS-10- R-PM-T WYWIEW W1 Kratka GSV 200 x 100 Grille firmy Systemair - 2szt. W2 Przewód wentylacyjny φ 200 L=3000 W3 Przewód wentylacyjny φ 280 L=18000 W4 Przewód wentylacyjny φ 160 L= Kratka GSV 200 x 100 Grille firmy Systemair W5 Przewód wentylacyjny φ 160 L= Kratka GSV 200 x 100 Grille firmy Systemair W6 Przewód wentylacyjny φ 125 L= Kratka GSV 200 x 100 Grille firmy Systemair W7 Przewód wentylacyjny φ 280 L=5300 W8 Przewód wentylacyjny φ 125 L= Kratka GSV 200 x 100 Grille firmy Systemair W9 Przewód wentylacyjny 300x300 L=350-2szt. W10 Zwężka 580x280/300x300-2 szt. W11 Wyjście z centrali W12 Wejście do centrali W13 Przewód wentylacyjny φ 280 L=9000 W14 Przejście φ 280/300x300 W15 Przewód wentylacyjny 300x300 L=450 W16 Przewód wentylacyjny 300x150 L=4400 zakończyć wyrzutnią ścienną 300x300 NAWIEW N1 Kratka GSV 300 x 150 Grille firmy Systemair N2 Przewód wentylacyjny φ 200 L=4000 Przewód wentylacyjny φ 160 L=2300 zakończyć kratką GSV 200 x 100 Grille firmy N3 Systemair N4 Przewód wentylacyjny φ 280 L=18000 N5 Przewód wentylacyjny φ 125 L=2300 zakończyć kratką GSV 200 x 100 Grille firmy Systemair - 5 szt. Przewód wentylacyjny 200x100 L= kratka GSV 200 x 100 Grille firmy N6 Systemair N7 Przewód wentylacyjny 300x300 L=900 N8 Zwężka 580x280/300x300-2szt. N9 Wyjście z centrali N10 Wejście do centrali N11 Przewód wentylacyjny 300x300 L=900 N12 Przewód wentylacyjny 300x300 L=1300 N13 Przewód wentylacyjny 300x150 L=3600 zakończyć czerpnią ścienną 300x300 KANAŁ PVC 1 Kolano 90 PVCφ315 2 Kanał PVCφ315 L=850 3 Trójnik redukcyjny PVCφ400/315/400 - zaśplepić za kanałem wentylacyjnym - 2szt. 4 Trójnik redukcyjny PVCφ400/250/400 5 Kanał PVCφ400 L= Trójnik redukcyjny PVCφ400/200/400-5szt. 7 Kanał PVCφ400 L= Kanał PVCφ400 L= Kanał PVCφ400 L= Kanał PVCφ400 L=250
44 44 11 Kanał PVCφ400 L= Kolano 90 PVCφ Kanał PVCφ400 L= Kolano 90 PVCφ250-2szt. 15 Kanał PVCφ250 L= Trójnik redukcyjny PVCφ400/250/400-2szt. 17 Kanał PVCφ400 L= Kanał PVCφ250 L= Kanał PVCφ400 L= Trójnik redukcyjny PVCφ400/200/ Kanał PVCφ400 L= Trójnik PVCφ Kanał PVCφ400 L= Kolano 90 PVCφ Kanał PVCφ200 L= Trójnik redukcyjny PVCφ400/200/ Kanał PVCφ400 L= Kolano 90 PVCφ400-2szt. 29 Kanał PVCφ400 L= Kolano 90 PVCφ400-3szt. 31 Kanał PVCφ400 L= Kanał PVCφ400 L=350 Parter oraz piętro - w oparciu o centralę wentylacyjną nawiewno - wywiewną VS-40-R- RMH WYWIEW I-W1 Kratka GSV 200 x 100 Grille firmy Systemair - 19szt. I-W2 Przewód wentylacyjny 200x100 L=700 I-W3 Przewód wentylacyjny 350x300 L=3900 I-W4 Kolano x300 I-W5 Skrzynka rozprężna 900x500x300 I-W6 Przewód wentylacyjny 200x200 L=2900 I-W7 Kolano x200-10szt. I-W8 Przewód wentylacyjny 200x200 L=600-4szt. I-W9 Przewód wentylacyjny 500x300 L=6000 I-W10 Przewód wentylacyjny 200x200 L=4300 I-W11 Przewód wentylacyjny 200x200 L=400-7szt. I-W12 Przewód wentylacyjny 200x200 L=6100 I-W13 Zwężka 400x200/200x200. I-W14 Przewód wentylacyjny 400x200 L=2400 I-W15 Kolano x200-8szt. I-W16 Przewód wentylacyjny 400x200 L=600-2szt. I-W17 Przewód wentylacyjny 400x200 L=4300 I-W18 Zwężka 600x200/400x200. I-W19 Przewód wentylacyjny 600x200 L=3800 I-W20 Przewód wentylacyjny 200x200 L=1400 I-W21 Przewód wentylacyjny 400x300 L=1200 I-W22 Skrzynka rozprężna 950x600x400 I-W23 przepustnica 200x200-2szt. I-W24 Przewód wentylacyjny 200x200 L=350
45 45 I-W25 Przewód wentylacyjny 200x200 L=300 I-W26 Skrzynka rozprężna 1600x600x540 I-W27 Wejście do centrali NAWIEW I-N1 Kratka GSV 200 x 100 Grille firmy Systemair - 28szt. I-N2 Przewód wentylacyjny 200x200 L=1400 I-N3 Kolano x200-17szt. I-N4 Przewód wentylacyjny 200x200 L=500 I-N5 Przewód wentylacyjny 200x200 L=900 I-N6 Przewód wentylacyjny 200x200 L=2200 I-N7 Przewód wentylacyjny 200x200 L=800 I-N8 Przewód wentylacyjny 200x200 L=1700 I-N9 Przewód wentylacyjny 250x250 L=4600 I-N10 Kolano x250-4szt. I-N11 Przewód wentylacyjny 250x250 L=800 I-N12 Przewód wentylacyjny 300x250 L=3600 I-N13 Przewód wentylacyjny 300x250 L=5600 I-N14 Przepustnica 300x250 I-N15 Kolano x250-4szt. I-N16 Przewód wentylacyjny 300x250 L=700 I-N17 Przepustnica 200x200 I-N18 Przewód wentylacyjny 200x200 L=3400 I-N19 Przewód wentylacyjny 200x200 L=3200 I-N20 Przewód wentylacyjny 200x200 L=500 I-N21 Przewód wentylacyjny 200x200 L=4500 I-N22 Przewód wentylacyjny 500x300 L=3200 I-N23 Kolano x300-4szt. I-N24 Przewód wentylacyjny 500x300 L=650 I-N25 Przewód wentylacyjny 500x300 L=1500 I-N26 Przewód wentylacyjny 500x300 L=5300 I-N27 Przewód wentylacyjny 200x200 L=6600 I-N28 Przewód wentylacyjny 200x200 L=550 I-N29 Przewód wentylacyjny 200x200 L=750 I-N30 Zwężka 250x200/200x200 I-N31 Przewód wentylacyjny 250x200 L=5400 I-N32 Zwężka 350x200/250x200 I-N33 Przewód wentylacyjny 350x200 L=3100 I-N34 Kolano x200 I-N35 Przewód wentylacyjny 350x200 L=11300 I-N36 Przewód wentylacyjny 400x200 L=4300 I-N37 Trójnik 400x200/500x300/400x200 I-N38 Przewód wentylacyjny 500x300 L=5500 I-N39 Przewód wentylacyjny 400x200 L=5300 I-N40 Przewód wentylacyjny 350x200 L=2100 I-N41 Kolano x200-8szt. I-N42 Przewód wentylacyjny 350x200 L=600 I-N43 Przewód wentylacyjny 350x200 L=4300 I-N44 Przewód wentylacyjny 350x200 L=850 I-N45 Przewód wentylacyjny 200x200 L=2100
46 46 I-N46 Przewód wentylacyjny 350x200 L=6300 I-N47 Przewód wentylacyjny 300x200 L=3300 I-N48 Przewód wentylacyjny 200x200 L=1700 I-N49 Przewód wentylacyjny 250x200 L=6300 I-N50 Przewód wentylacyjny 200x200 L=11700 I-N51 Przewód wentylacyjny 200x200 L=8200 Parter zbiory specjalne - w oparciu o centralę wentylacyjną nawiewno - wywiewną VS- 21-R-RMH WYWIEW II-W1 Kratka GSV 300 x 100 Grille firmy Systemair - 5szt. II-W1a Kratka GSV 200 x 100 Grille firmy Systemair - 2szt. II-W2 Przewód wentylacyjny 200x200 L=2900 II-W3 Przewód wentylacyjny 200x200 L=400 II-W4 Kolano x200-14szt. II-W5 Przewód wentylacyjny 200x200 L=500 II-W6 Przewód wentylacyjny 200x200 L=3200 II-W7 Przewód wentylacyjny 200x200 L=750 II-W8 Przewód wentylacyjny 400x200 L=3000 II-W9 Przewód wentylacyjny 200x200 L=600 II-W10 Przepustnica 400x200-2szt. II-W11 Trójnik 400x200/500x250/400x200 II-W12 Przewód wentylacyjny 400x200 L=1400 II-W13 Przewód wentylacyjny 200x200 L=1300 II-W14 Przewód wentylacyjny 200x200 L=600-2szt. II-W15 Przewód wentylacyjny 200x200 L=2000 II-W16 Przewód wentylacyjny 200x200 L=600 II-W17 Przewód wentylacyjny 200x200 L=1800 II-W18 Przewód wentylacyjny 200x200 L=600 II-W19 Przewód wentylacyjny 500x250 L=1200 II-W20 Przewód wentylacyjny 500x250 L=5600 II-W21 Przewód wentylacyjny 500x400 L=550 II-W22 Przewód wentylacyjny 400x400 L=2100 II-W23 Kolano x400-2szt II-W24 Przewód wentylacyjny 400x400 L=1000 II-W25 Wejście do centrali NAWIEW II-N1 Kratka GSV 300 x 100 Grille firmy Systemair - 8szt. II-N2 Przewód wentylacyjny 200x200 L=2600 II-N3 Kolano x200-7szt. II-N4 Przewód wentylacyjny 200x200 L=500 II-N5 Przewód wentylacyjny 400x200 L=1300 II-N6 Przepustnica 400x200-2szt. II-N7 Przewód wentylacyjny 400x200 L=6200 II-N8 Kratka GSV 200 x 100 Grille firmy Systemair - 3szt. II-N9 Przewód wentylacyjny 350x200 L=5900 II-N10 Kolano x250-9szt. II-N11 Przewód wentylacyjny 350x200 L=400 II-N12 Przewód wentylacyjny 350x200 L=3800 II-N13 Przewód wentylacyjny 350x200 L=2700
47 47 II-N14 Przewód wentylacyjny 350x200 L=600 II-N15 Przewód wentylacyjny 350x200 L=4600 II-N16 Przewód wentylacyjny 200x200 L=1400 II-N17 Przewód wentylacyjny 200x200 L=800 II-N18 Przewód wentylacyjny 200x200 L=2350 II-N19 Trójnik 400x200/500x250/400x200 II-N20 Przewód wentylacyjny 500x250 L=1600 II-N21 Przewód wentylacyjny 500x250 L=5100 II-N22 Skrzynka rozprężna 500x1000x400 II-N23 Kolano x400-2szt. II-N24 Przewód wentylacyjny 400x400 L=2000 II-N25 Przewód wentylacyjny 400x400 L=1500 II-N26 Wejście do centrali Wentylacja wywiewna sanitariatów S1 Wentylator HelioVent R90-5szt. S2 Wywiewnik EFF 80-6szt. S3 Przewód wentylacyjny Ø125 L= szt. S4 Przewód wentylacyjny Ø125 L= szt. S5 Wentylator rurowy REW 90K - 3 szt. S6 Przewód wentylacyjny Ø125 L=500 S7 Przewód wentylacyjny Ø125 L=1500 S8 Wentylator HelioVent HVR 150/2 Kr Kratka tranzytowa 300x100mm - 14szt. 6. Uwagi i wnioski końcowe. - Wszystkie roboty wykonać zgodnie z WTW i O.R.B-M. cz. II pt. Instalacja Sanitarna i Przemysłowa oraz przepisami BHP branżowymi i ogólnymi. - Urządzenia montować, poddawać próbie i eksploatacji zgodnie z DTR-kami producentów urządzeń. Projektant: mgr inż. Tomasz Starczewski upr. bud. nr 6/95/OL
48 48 Automatyka central wentylacyjnych. Dobrane centrale wentylacyjne nawiewno-wywiewną z wymiennikami obrotowymi. Układ automatyki central wentylacyjnych. Układ automatyki powinien zapewniać prawidłową pracę centrali oraz utrzymanie temperatury powietrza w pomieszczeniu wentylowanym na zadanym poziomie. W skład układu automatyki centrali wchodzą następujące elementy: presostaty na filtrach sygnalizujące stan ich zabrudzenia presostaty na wentylatorach zabezpieczające przed zanikiem sprężu siłownik przepustnicy powietrza świeżego ze sprężyną powrotną siłownik przepustnicy powietrza usuwanego siłowniki przepustnicy wymiennika krzyżowego zawór trójdrogowy nagrzewnicy z siłownikiem sterujący przepływem czynnika grzewczego termostat przeciwzamrożeniowy nagrzewnicy zabezpieczający nagrzewnicę przed zamarznięciem czynnika grzewczego kanałowy czujnik temperatury pomieszczeniowy czujnik temperatury regulator mikroprocesorowy rozdzielnica zasilająco-sterująca Rozdzielnica elektryczna steruje pracą centrali wentylacyjnej. Po włączeniu centrali, otwierają się siłowniki przepustnicy nawiewu i przepustnicy wyciągu. Na sygnał czujników temperatury, regulator steruje zasilaniem nagrzewnicy. Kanałowy czujnik temperatury ustawia temperaturę nawiewanego powietrza, natomiast pomieszczeniowy czujnik temperatury reguluje temperaturę wentylowanego pomieszczenia. Regulacja temperatury powietrza za nagrzewnicą będzie odbywała się poprzez zawór trójdrogowy nagrzewnicy z siłownikiem, regulujący przepływ czynnika grzewczego przez nagrzewnicę. Dodatkowo zostanie zainstalowany termostat przeciwzamrożeniowy nagrzewnicy, który przy temperaturze powietrza za nagrzewnicą poniżej +5 o C wyłączy centralę, zamknie przepustnicę powietrza świeżego i otworzy zawór nagrzewnicy na 100%. Presostaty informują o nadmiernym zanieczyszczeniu filtrów. Dodatkowo również presostaty wyłączą centralę przy spadku sprężu na wentylatorze. Montaż centra przewiduje się na miejscu dostawa producenta w elementach pozwalających na ich transport poprzez istniejący system komunikacyjny. Otwory drzwiowe standardowe wraz z wymiarami korytarzy. Projektant: mgr inż. Tomasz Starczewski upr. bud. nr 6/95/OL
