1 ienergia 3 OT System Obsługi Odbiorców Taryfowych Częstochowa, listopad 2004

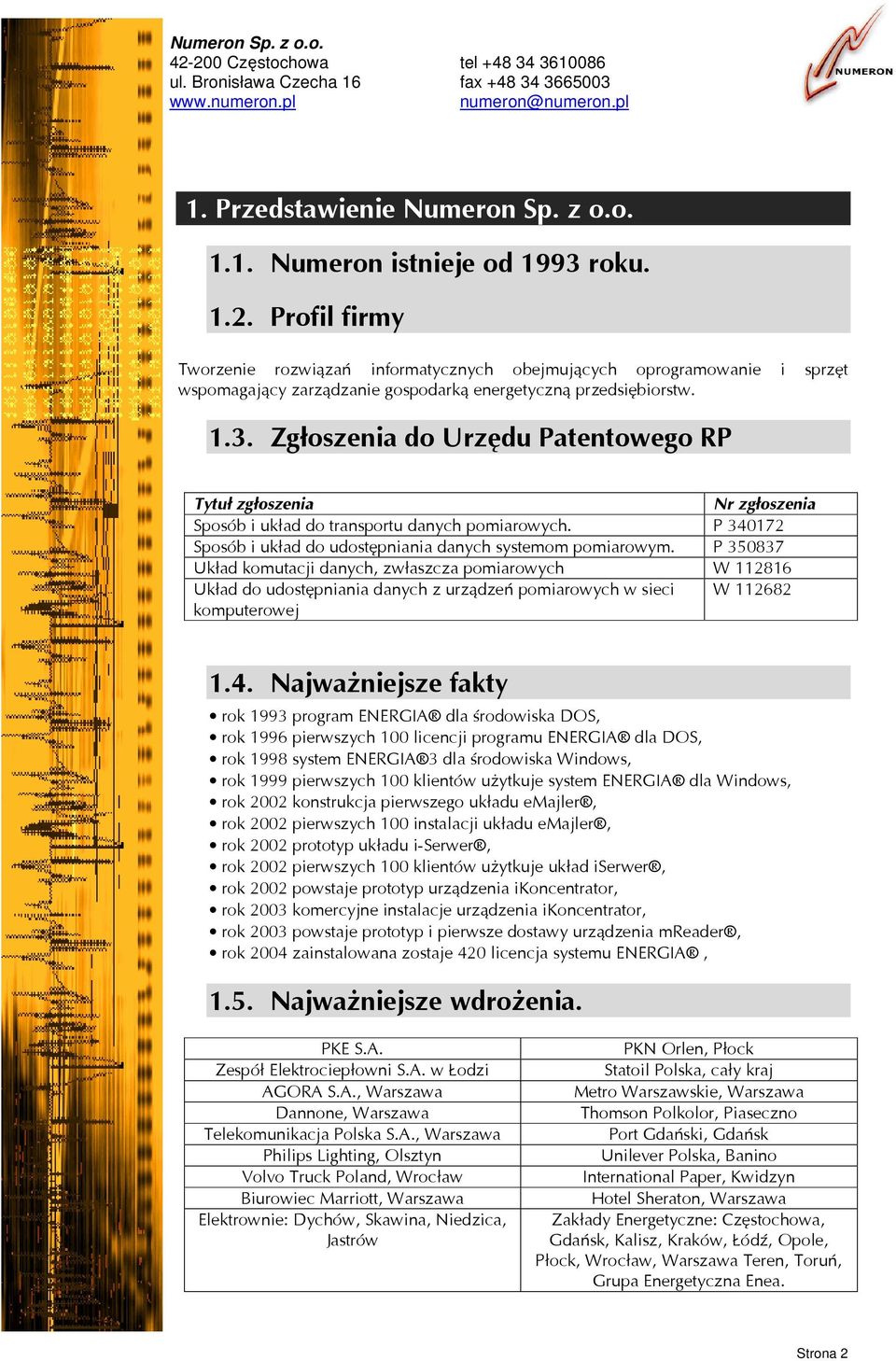

2 1. Przedstawienie Numeron Sp. z o.o Numeron istnieje od 1993 roku Profil firmy Tworzenie rozwiązań informatycznych obejmujących oprogramowanie i sprzęt wspomagający zarządzanie gospodarką energetyczną przedsiębiorstw Zgłoszenia do Urzędu Patentowego RP Tytuł zgłoszenia Nr zgłoszenia Sposób i układ do transportu danych pomiarowych. P Sposób i układ do udostępniania danych systemom pomiarowym. P Układ komutacji danych, zwłaszcza pomiarowych W Układ do udostępniania danych z urządzeń pomiarowych w sieci W komputerowej 1.4. Najważniejsze fakty rok 1993 program ENERGIA dla środowiska DOS, rok 1996 pierwszych 100 licencji programu ENERGIA dla DOS, rok 1998 system ENERGIA 3 dla środowiska Windows, rok 1999 pierwszych 100 klientów użytkuje system ENERGIA dla Windows, rok 2002 konstrukcja pierwszego układu emajler, rok 2002 pierwszych 100 instalacji układu emajler, rok 2002 prototyp układu i-serwer, rok 2002 pierwszych 100 klientów użytkuje układ iserwer, rok 2002 powstaje prototyp urządzenia ikoncentrator, rok 2003 komercyjne instalacje urządzenia ikoncentrator, rok 2003 powstaje prototyp i pierwsze dostawy urządzenia mreader, rok 2004 zainstalowana zostaje 420 licencja systemu ENERGIA, 1.5. Najważniejsze wdrożenia. PKE S.A. Zespół Elektrociepłowni S.A. w Łodzi AGORA S.A., Warszawa Dannone, Warszawa Telekomunikacja Polska S.A., Warszawa Philips Lighting, Olsztyn Volvo Truck Poland, Wrocław Biurowiec Marriott, Warszawa Elektrownie: Dychów, Skawina, Niedzica, Jastrów PKN Orlen, Płock Statoil Polska, cały kraj Metro Warszawskie, Warszawa Thomson Polkolor, Piaseczno Port Gdański, Gdańsk Unilever Polska, Banino International Paper, Kwidzyn Hotel Sheraton, Warszawa Zakłady Energetyczne: Częstochowa, Gdańsk, Kalisz, Kraków, Łódź, Opole, Płock, Wrocław, Warszawa Teren, Toruń, Grupa Energetyczna Enea. Strona 2

3 2.Czym jest Energia 3 OT? 2.1 Przeznaczenie systemu Energia 3 OT System ienergia OT jest zintegrowanym rozwiązaniem programowym i sprzętowym przeznaczonym dla przedsiębiorstw, które oczekują spójnego i wydajnego narzędzia wspierającego zarządzanie konsumpcją energii elektrycznej, jej monitorowanie, rozliczanie zgodnie z zasadami taryfowymi. Skalowalny system ienergia OT jest wykorzystywany we wszystkich branżach przemysłu i usług przez odbiorców o różnorodnym charakterze i wielkości konsumpcji energii elektrycznej, w tym także przez przedsiębiorstwa posiadające własne jednostki wytwórcze energii elektrycznej. Przyjazny i ukierunkowany na wykonywanie typowych zadań interfejs programowy systemu pozwala na wykorzystanie go przez osoby posiadające podstawową wiedzę z dziedziny energetyki. System ienergia OT zbudowany w oparciu o oprogramowanie Numeron Energia 3 jest pierwszym wdrożonym w skali masowej inteligentnym systemem wspierającym zarządzanie energią elektryczną. Do sierpnia 2004 roku system Numeron Energia 3 w różnych odmianach został zaaplikowany w ponad 420 instalacjach we wszystkich segmentach rynku energetycznego, od producentów mediów energetycznych, poprzez spółki dystrybucyjne i obrotu, do różnej wielkości odbiorców mediów energetycznych. 2.2 Użytkownicy systemu Energia 3 OT System ienergia OT ze względu na swoją otwartą i modularną budowę jest przeznaczony dla konsumentów energii elektrycznej o różnorakim charakterze odbioru i koncentracji obszarowej. System został zaprojektowany aby sprostać oczekiwaniom następujących odbiorców: Odbiorców przemysłowych o skoncentrowanej na niewielkim obszarze lokalizacji i posiadających jeden lub kilka punktów zasilania rozliczanych w jednakowej lub różnych taryfach. Odbiorców przemysłowych rozproszonych na dużym i wielkim obszarze posiadających od kilku do kilkudziesięciu miejsc dostawy energii elektrycznej, przy czym każdy punkt może być zasilany z jednego lub kilku przyłączy rozliczanych w dowolnych taryfach. 2.3 Cechy funkcjonalne System ienergia OT jest zintegrowanym, modularnym i otwartym pakietem wspierającym podejmowanie decyzji odnoszących się do zakupów energii elektrycznych według reguł taryfowych. System ienergia OT, w zależności od konkretnej aplikacji Użytkownika wspiera: prowadzenie ruchu energetycznego z kontrolą i bilansowaniem w czasie rzeczywistym, monitorowanie w czasie rzeczywistym parametrów ilościowych energii czynnej i biernej czterokwadrantowo, monitorowanie w czasie rzeczywistym parametrów jakościowych energii, Strona 3

4 monitorowanie w czasie rzeczywistym tangensa, monitorowanie prądów i napięć, analizę i rozliczanie kosztów energii elektrycznej w układach rozliczeniowych z możliwością uwzględnienia układów pomiarowych dla odpływów wewnętrznych, koordynacje ruchu poszczególnych odbiorów energii elektrycznej, ewidencję kosztową odpływów wewnętrznych przedsiębiorstwa w rozbiciu na miejsca powstawania kosztów (MPK), sporządzanie wieloprzekrojowych raportów odnoszących się do konsumpcji energii, optymalizację doboru taryf energii elektrycznej (optymalizacja taryfowa), optymalizację doboru mocy zamówionej, wymianę danych z innymi systemami informatycznymi (ERP, MRP, SCADA) przedsiębiorstwa. 2.4 Możliwość rozwoju i rozbudowy systemu Modularna i otwarta budowa i logika systemu pozwala na dopasowanie systemu dokładnie do bieżących potrzeb Użytkownika, przy jednoczesnym zachowaniu możliwości rozbudowy systemu w przyszłości. Użytkownik ma możliwość rozbudowy systemu w następujących kierunkach: ienergia TPA dla odbiorców uprawnionych do korzystania z zasady TPA, ienergia Media spełniającego funkcję centrum dyspozycyjnego i rozliczania dowolnych mediów energetycznych (gaz, woda, ciepło i para, powietrze), ienergia Media Modeler system modelowania zużycia i optymalizacji konsumpcji mediów energetycznych, ienergia NeuroPro system prognozowania zapotrzebowania na media metodami sieci neuronowych ienergia StatPro system prognozowania zapotrzebowania na media energetyczne w oparciu o prognozowanie metodami statystycznymi ienergia ExLink Integracja z systemami controlingu i rozliczania kosztów przedsiębiorstw. 2.5 Wartość biznesowa systemu ienergia OT Kluczowymi, ale nie jedynymi wartościami biznesowymi systemu ienergia OT systemu są: Podniesienie jakości decyzji pracowników zaangażowanych w zakup energii elektrycznej, co w rezultacie przynosi oszczędności w kosztach energii elektrycznej potrzebnej do wytworzenia tej samej ilości produktów. Optymalizacja kosztowa procesów wytwórczych z punktu widzenia zakupu energii elektrycznej, dzięki czemu możliwe jest uzyskanie przewagi konkurencyjnej w zakresie kosztów wytwarzania. Strona 4

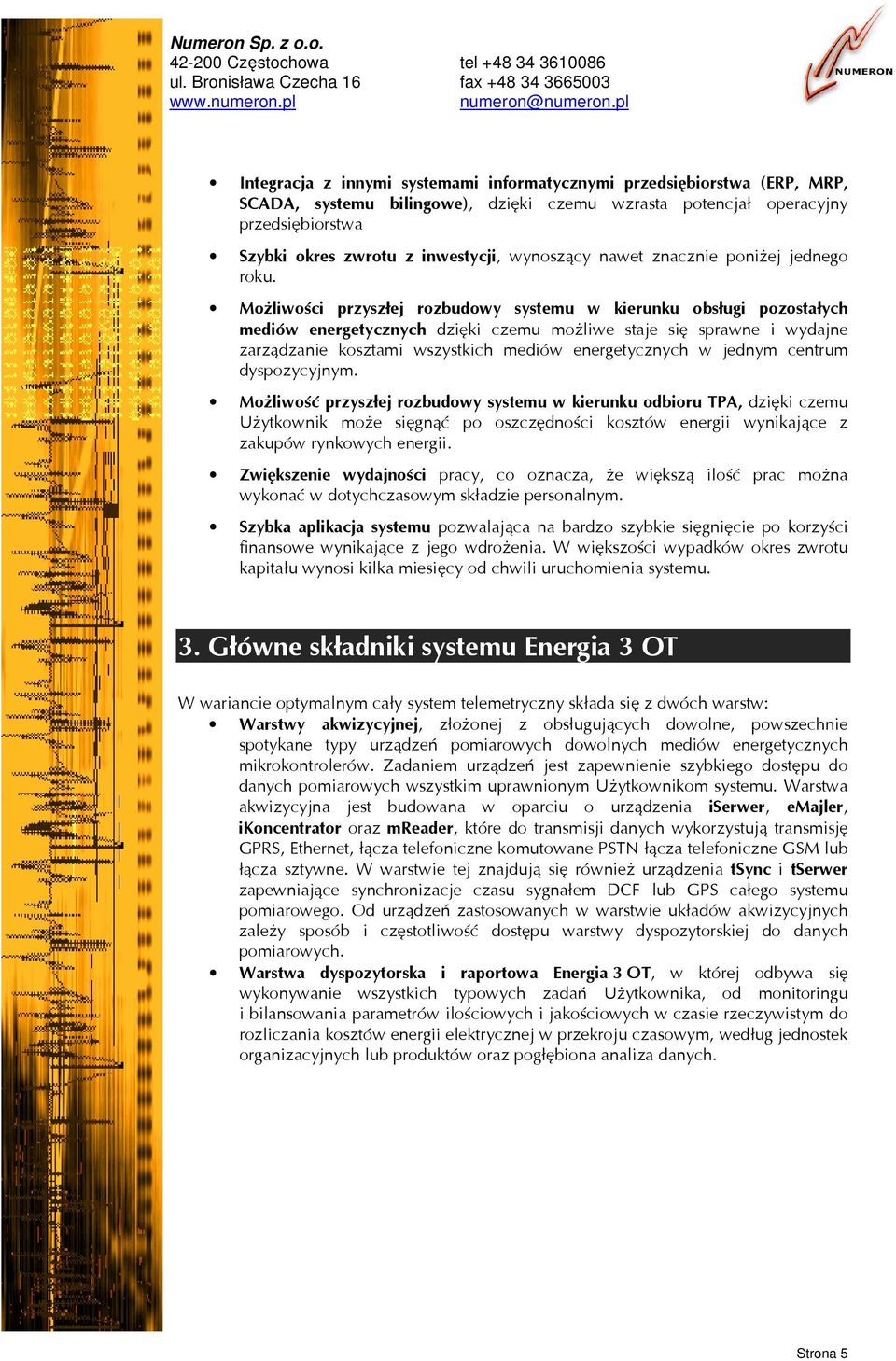

5 Integracja z innymi systemami informatycznymi przedsiębiorstwa (ERP, MRP, SCADA, systemu bilingowe), dzięki czemu wzrasta potencjał operacyjny przedsiębiorstwa Szybki okres zwrotu z inwestycji, wynoszący nawet znacznie poniżej jednego roku. Możliwości przyszłej rozbudowy systemu w kierunku obsługi pozostałych mediów energetycznych dzięki czemu możliwe staje się sprawne i wydajne zarządzanie kosztami wszystkich mediów energetycznych w jednym centrum dyspozycyjnym. Możliwość przyszłej rozbudowy systemu w kierunku odbioru TPA, dzięki czemu Użytkownik może sięgnąć po oszczędności kosztów energii wynikające z zakupów rynkowych energii. Zwiększenie wydajności pracy, co oznacza, że większą ilość prac można wykonać w dotychczasowym składzie personalnym. Szybka aplikacja systemu pozwalająca na bardzo szybkie sięgnięcie po korzyści finansowe wynikające z jego wdrożenia. W większości wypadków okres zwrotu kapitału wynosi kilka miesięcy od chwili uruchomienia systemu. 3. Główne składniki systemu Energia 3 OT W wariancie optymalnym cały system telemetryczny składa się z dwóch warstw: Warstwy akwizycyjnej, złożonej z obsługujących dowolne, powszechnie spotykane typy urządzeń pomiarowych dowolnych mediów energetycznych mikrokontrolerów. Zadaniem urządzeń jest zapewnienie szybkiego dostępu do danych pomiarowych wszystkim uprawnionym Użytkownikom systemu. Warstwa akwizycyjna jest budowana w oparciu o urządzenia iserwer, emajler, ikoncentrator oraz mreader, które do transmisji danych wykorzystują transmisję GPRS, Ethernet, łącza telefoniczne komutowane PSTN łącza telefoniczne GSM lub łącza sztywne. W warstwie tej znajdują się również urządzenia tsync i tserwer zapewniające synchronizacje czasu sygnałem DCF lub GPS całego systemu pomiarowego. Od urządzeń zastosowanych w warstwie układów akwizycyjnych zależy sposób i częstotliwość dostępu warstwy dyspozytorskiej do danych pomiarowych. Warstwa dyspozytorska i raportowa Energia 3 OT, w której odbywa się wykonywanie wszystkich typowych zadań Użytkownika, od monitoringu i bilansowania parametrów ilościowych i jakościowych w czasie rzeczywistym do rozliczania kosztów energii elektrycznej w przekroju czasowym, według jednostek organizacyjnych lub produktów oraz pogłębiona analiza danych. Strona 5

6 3.1 Warstwa akwizycyjna systemu ienergia iserwer, ikoncentrator, emajler są urządzeniami realizującymi zdalny odczyt z liczników mediów energetycznych. Poniżej przedstawiono kluczowe korzyści płynące z wykorzystania iserwera. iserwer jednolity dostęp dla dowolnych danych pomiarowych iserwer pozwala na akwizycję danych pomiarowych z dowolnych powszechnie stosowanych złączy elektronicznych liczników mediów energetycznych oraz ich wyjątkowo szybką transmisję z wykorzystaniem sieci komputerowych. Dzięki temu Użytkownik uzyskuje jednolity i łatwy w administrowaniu i obsłudze system akwizycji dowolnych danych pomiarowych. iserwer źródło oszczędności w budowie i utrzymania sieci transmisyjnej Transmisja danych pomiarowych w sieci komputerowej pozwala na unikniecie kosztów ponoszonych na budowę tradycyjnej sieci transmisyjnej opartej o analogowe łącza telefoniczne, sieci szeregowe lub łącza GSM. iserwer wykorzystuje powszechną strukturę sieci komputerowej Ethernet. Z drugiej strony wykorzystanie intranetu oraz publicznego Internetu pozwala do zera zredukować koszty ponoszone na pozyskanie danych pomiarowych do tej pory ponoszone na połączenia telefoniczne. iserwer - instrument zwiększenia potencjału operacyjnego przedsiębiorstwa Zastosowanie iserwera oraz powszechność współczesnych sieci komputerowych Intranet i Internet umożliwiają uzyskanie dostępu do danych pomiarowych z dowolnego miejsca na ziemi. Dzięki wykorzystaniu iserwera wzrasta potencjał operacyjny przedsiębiorstwa. Szybkość dostępu do danych pomiarowych za pośrednictwem iserwer sprzyja uzyskaniu przewagi konkurencyjnej. iserwer wielodostęp do danych pomiarowych. Technologia wykorzystana w iserwerze zapewnia autoryzowany wielodostęp do danych pomiarowych. Dzięki temu kilku niezależnych Użytkowników może uzyskać jednoczesny dostęp do danych pomiarowych bez zawłaszczania toru komunikacyjnego. iserwer bezpieczeństwo danych. Każdy z Użytkowników przed uzyskaniem dostępu do danych przechodzi procedurę logowania z podaniem nazwy Użytkownika i hasła. Tylko po poprawnym zakończeniu procedury logowania do iserwera Użytkownik uzyskuje dostęp do danych pomiarowych. iserwer synchronizacja czasu. iserwer posiada wbudowany zegar czasu rzeczywistego DCF lub GPS i jest on synchronizatorem czasu dla układu pomiarowego. Jest to rozwiązanie unikalne, nie spotykane w żadnym innym obecnie spotykanym urządzeniu transmisyjnym spełniającym funkcje iserwera. Fakt ten przynosi korzyść w postaci oszczędności w kosztach inwestycji, bowiem poza podstawowym zadaniem transmisyjnym to samo urządzenie realizuje funkcje synchronizacji czasu. Niniejszy rozdział przedstawia najważniejsze zalety urządzenia ikoncentrator. ikoncentrator pomiar wielu różnych mediów energetycznych w jednym urządzeniu Wewnętrzna konstrukcja urządzenia oraz jego oprogramowanie pozwalają każde z wejść ikoncentratora sparametryzować niezależnie od innych. Dzięki temu jeden ikoncentrator może rejestrować dane z liczników impulsowych różnych mediów energetycznych, co pozwala na oszczędności kosztów ponoszonych na budowę systemu akwizycyjnego i transmisyjnego. Strona 6

7 ikoncentrator możliwość wykorzystania jako rejestratora zdarzeń Część z wejść ikoncentratora może zostać sparametryzowana jako rejestratory zdarzeń. Dzięki temu Użytkownik w nie musi ponosić dodatkowych kosztów na system rejestracji zdarzeń. ikoncentrator swoboda systemu komunikacyjnego Modularna konstrukcja urządzenia umożliwia łatwą wymianę i rozbudowę modułów komunikacyjnych. Użytkownik może dostosowywać sposób komunikacji z urządzeniem do potrzeb zmieniających się z upływem czasu. Moduły komunikacyjne urządzenia umożliwiają wykorzystanie sieci GSM/GPRS, PSTN, Ethernet a także RS. Niżej przedstawiono najważniejsze korzyści które uzyskuje Użytkownik wykorzystując emajlera. emajler automatyzacja dostarczania danych emajler rewolucjonizuje sposób pozyskiwania danych przez łącza telefoniczne dzięki automatycznemu wysyłaniu danych uzyskanych z urządzenia pomiarowego do skrzynki pocztowej Użytkownika. Ten autonomiczny tryb pracy zdejmuje z Użytkownika troskę o pozyskanie danych, z jego punktu widzenia urządzenie pomiarowe samodzielnie dostarcza dane. Dzięki temu Użytkownik może skoncentrować się na istotnych zadaniach merytorycznych. emajler hurtowy transfer danych z sieci pomiarowych Jeszcze większe korzyści odnosi Użytkownik oczekujący hurtowych ilości danych na przykład dla systemu bilingowego mediów. Sieć pomiarowa obejmująca kilkadziesiąt lub kilkaset rozproszonych liczników wymaga tradycyjnie bardzo długiego okresu czasu na zebranie danych ze wszystkich urządzeń. Zastosowanie w punktach pomiaru emajlerów zapewnia automatyczne dostarczenie kilkudziesięciu czy kilkuset danych w ciągu kilku lub kilkunastu minut i nie jest w żaden sposób absorbujące dla Użytkownika. emajler większa szybkość transmisji danych skutkuje niższymi kosztami eksploatacyjnymi Wykorzystanie własnego bufora danych emajlera i nowoczesnych metod kompresji danych pozwala udostępnić dane zdecydowanie szybciej niż w metodach tradycyjnych. Dzięki temu zdecydowanie krótszy jest czas połączeń telefonicznych i niższe koszty połączeń telefonicznych. emajler zapewnienie poufności dostępu do danych Dostęp do parametryzacji emajlera oraz same dane są chronione przed nieautoryzowanym dostępem przez system haseł. Użytkownik ma dzięki temu pewność, że dostęp do danych mają tylko powołane osoby. emajler wielodostęp do danych W trybie pracy automatycznej, emajler w jednym połączeniu wysyła dane pomiarowe od razu do kilku skrzynek pocztowych, dzięki temu wszystkie strony wykorzystujące dane pomiarowe pracują na tym samym zestawie danych. emajler jednolity dostęp dla dowolnych danych pomiarowych emajler podobnie jak iserwer pozwala na akwizycję danych pomiarowych z dowolnych powszechnie stosowanych złączy elektronicznych liczników mediów energetycznych oraz ich wyjątkowo szybką transmisję z wykorzystaniem łączy telefonicznych PSTN, GSM i GPRS. Dzięki temu Użytkownik uzyskuje jednolity i łatwy w administrowaniu i obsłudze system akwizycji danych pomiarowych z dowolnych liczników. Strona 7

8 W wypadku trudności lub braku możliwości zrealizowania zdalnego odczytu, alternatywnym rozwiązaniem jest inteligentny czytnik do lokalnej akwizycji danych. W tej części przedstawiono najważniejsze korzyści jakie można osiągnąć stosując mreader: mreader łatwość dokonywania pomiarów mreader szeroka gama odczytywanych liczników mreader duża pojemność pamięci 3.2 Warstwa dyspozytorska i raportowa Kluczowe cechy systemu Energia 3 OT. Jądrem systemu ienergia OT jest pakiet programowy Energia 3 OT. Kluczowymi funkcjonalnościami realizowanymi przez pakiet są: pozyskiwanie i przechowywanie danych pomiarowych, przechowywanie danych o odbiorcach, hierarchii systemu pomiarowego, taryfach, umożliwienie ręcznego wprowadzania danych z liczników dla których nie możliwe jest automatyczne pozyskanie danych, wykonywanie obliczeń bilansowych mocy i energii w oparciu o dane historyczne i dane czasu rzeczywistego, wizualizacja danych pomiarowych ilościowych i jakościowych w czasie rzeczywistym i danych historycznych, zarządzenie danymi pomiarowymi i udostępnianie ich w postaci tabelarycznej i graficznej, modelowanie i planowanie procesów technologicznych z punktu widzenia kosztów energii, wsparcie optymalizacji mocy zamówionej, analizę wariantową typu co się stanie jeżeli w zakresie mocy zamówionej i taryf, umożliwienie tworzenia i zarządzania harmonogramami odczytowymi, wsparcie analizy danych rozliczeniowych i generowania raportów rozliczeniowych, w tym faktur handlowych, rozliczenia energii w rozbiciu na miejsca powstawania kosztów (MPK) itp. pozyskiwanie i udostępnianie danych z/do innych systemów informatycznych (np.: ERP, MRP, SCADA, biling, controlling), administrowanie systemem, Strona 8

9 Dzięki modularności oprogramowania Użytkownik może wybrać zestaw funkcjonalności najlepiej dopasowany do jego bieżących potrzeb, zachowując jednocześnie możliwość rozbudowy w przyszłości systemu o moduły realizujące przyszłe wymagania. Gotowe moduły są dopasowywane dokładnie do potrzeb Użytkownika lub też do systemu są pisane wysokospecjalizowane i dedykowane do jednostkowych zastosowań fragmenty Przegląd najciekawszych funkcji systemu Energia 3 OT. Najciekawszymi i niosącymi najcenniejsze walory z punktu widzenia Użytkownika, lecz nie jedynymi, modułami funkcjonalnymi są: Graficzna wizualizacja układu pomiarowego Unikalną funkcją systemu Energia 3 OT jest wizualizacja układu pomiarowego odbiorcy w postaci czytelnego układu połączeń. Układ pomiarowy Użytkownika może zostać przedstawiony w postaci schematu umiejscowionego na tle mapy zakładu lub nawet na tle mapy kartograficznej. Na schemacie połączeń mogą być również wizualizowane wartości chwilowe danych pomiarowych. Akwizycja danych pomiarowych Za akwizycję, interpretację i umieszczenie w bazie danych pobranych danych odpowiedzialny jest moduł sterowników odczytowych obsługujących odpowiednie urządzenie pomiarowe i komunikacyjne. Kontrola pobierania danych odbywa się za pomocą kilku wbudowanych w system Energia 3 OT mechanizmów: odczyty ręczne wykonywane na życzenie Użytkownika. harmonogramy odczytowe odczyty trybu czasu rzeczywistego (online), Strona 9

10 Szczególnie ważną rolę z planistycznego punktu widzenia pełnią harmonogramy odczytowe, pozwalające zaplanować i realizować automatyczny odczyt danych z wybranych przez Użytkownika urządzeń i rejestratorów z dowolnie zdefiniowaną powtarzalnością na przykład: codziennie o określonej godzinie, zgodnie z powtarzalnym interwałem czasowym lub w dowolnie ustalonych przez Użytkownika cyklach kwadransowych. Konfigurując harmonogram Użytkownik ma także możliwość określenia ilości okresów uśredniania lub dni wstecz, które mają być odczytywane automatycznie przez harmonogram. Poza automatycznym uruchamianiem harmonogramów pozostaje jeszcze możliwość ich wykonywania na życzenie czyli w każdej dowolnej chwili według potrzeb Użytkownika. Zarówno odczyty ręczne jak i te i wykonywane przez harmonogramy odczytowe są umieszczane w bazie danych systemu do dalszego przetwarzania, analiz przekrojowych, wizualizacji i ewentualnego udostępniania innym systemom. Moduł Monitor EMeRTe Bardzo silnym i sprzyjającym osiągnięciu oszczędności finansowych narzędziem pakietu Energia 3 OT jest moduł monitorowania energii w czasie rzeczywistym Energia EMeRTe. W module tym wartości mocy i energii na bieżąco pobierane z układu pomiarowego są natychmiast obrazowane za pomocą znaków alfanumerycznych lub/i za pomocą różnorodnych wykresów i wskaźników. Strażnik mocy Jednym z ciekawych wskaźników jest strażnik mocy, w którym na podstawie danych o poziomie mocy napływających w czasie rzeczywistym, system wykonuje i obrazuje ultrakrótkoterminową prognozę mocy średniej na koniec okresu integracji. Wskaźnik wylicza i obrazuje poziom mocy optymalnej nie powodującej przekroczenia mocy piętnastominutowej. Rysuje także na bieżąco wykres mocy chwilowej w kolejnych momentach obserwacji. U dołu wykresu, w postaci alfanumerycznej wyświetlane są informacje o zapasie mocy w okresie, dopuszczalnym obciążeniu chwilowym, mocy średniej od początku okresu oraz mocy chwilowej. Wszystkie wskaźniki (wykresy) czasu rzeczywistego są aktualizowane adekwatnie do wciąż napływających danych pomiarowych. Sumowanie w czasie rzeczywistym kilku wielkości pomiarowych Wskaźniki wizualizowane w monitorze czasu rzeczywistego mogą odpowiadać danym napływającym z pojedynczego punktu pomiarowego. Przed wizualizacją na danych mogą być również wykonywane operacje algebraiczne, np. sumowanie mocy z kilku układów Strona 10

11 pomiarowych i tak przygotowane wielkości wypadkowe obrazowane w postaci wskaźnika graficznego. Dla przedsiębiorstw o dynamicznym odbiorze lub bardzo wielu odpływach wewnętrznych wskaźniki czasu rzeczywistego stanowią niesłychanie cenną pomoc w prowadzeniu ruchu energetycznego pozwalając całkowite wyeliminowanie przekroczeń mocy. Alarmy czasu rzeczywistego Użytkownik ma możliwość określenia normalnych parametrów ruchu energetycznego oraz wielu poziomów stanów alarmowych np. ruch prawidłowy, zagrożenie przekroczenia mocy, moc przekroczona, moc przekroczona o zadaną wielkość. Osiągnięcie kolejnych poziomów alarmowych powoduje wygenerowanie ostrzeżenia przez system wraz z ewentualną sygnalizacją dźwiękową lub także zapisem odpowiedniej informacji o zdarzeniu do bazy danych. Właściwość taka pozwala na skoncentrowanie się przez Użytkownika na wykonywaniu zadań równoległych i zwrócenie jego uwagi w czasie stanów pracy odbiegających od stanu normalnego. Przykładowe okno monitora mocy czasu rzeczywistego z pojedynczym wskaźnikiem i oknem definiowania stanów alarmowych. Różnorodne formy graficzne wskaźników czasu rzeczywistego Wskaźniki czasu rzeczywistego mogą przyjmować wiele różnych form graficznych i kolorystycznych tak, aby dokładnie spełnić oczekiwania Użytkownika. Wiele wskaźników o różnych formach może zostać jednocześnie skomponowanych na jednej stronie. Ponadto Energia 3 OT może jednocześnie obsłużyć kilka różnych stron ze wskaźnikami dedykowanymi do specyficznych wymagań Użytkowników systemu. Właściwość taka jest szczególnie przydatna w wypadku współużytkowania systemu przez kilku operatorów o odmiennym sposobie percepcji, zainteresowaniach lub zadaniach związanych z monitorowaniem czy wręcz upodobaniach estetycznych. Strona 11

12 Serwer html wskaźników czasu rzeczywistego. System Energia 3 OT może zostać wyposażony w serwer stron html ze wskaźnikami czasu rzeczywistego. Z wykorzystaniem możliwości serwera każdy z Użytkowników pracujących w sieci komputerowej może uzyskać dostęp do własnej strony ze wskaźnikami za pomocą zwykłej przeglądarki internetowej. Ponadto istnieje możliwość hierarchicznego dostępu do monitora, w którym użytkownicy lokalni (na wydziałach czy w oddziałach przedsiębiorstwa) uzyskują do spersonalizowanych według własnych upodobań wskaźników obrazującego jedynie ich własne dane pomiarowe. Równocześnie Administrator (Główny Energetyk, Szef Utrzymania Ruchu) uzyskuje dostęp do każdego z monitorów wydziałowych z osobna i jednocześnie do monitora stacji zasilającej całe przedsiębiorstwo. W wypadku przedsiębiorstw rozproszonych możliwe jest zdefiniowanie wskaźnika obrazującego sumę wskazań wszystkich zasilań lokalnych. Możliwość udostępnienia danych pomiarowych czasu rzeczywistego w przeglądarce internetowej w postaci czytelnych i łatwych do zinterpretowania nawet przez niezorientowanego w tajnikach energetyki Użytkownika sprzyja motywacji do optymalizacji zużycia energii. Moduł Monitor UIeRTe Analogiczny do modułu monitora EMeRTe moduł pozwalający na monitorowanie i obserwację w czasie rzeczywistym prądów i napięć zarejestrowanych w układach pomiarowych. Poziom prądów i napięć może być obrazowany za pomocą znaków alfanumerycznych lub za pomocą różnorodnych wykresów i wskaźników. Podobnie jak w wypadku modułu EMeRTe, Użytkownik ma możliwość określenia granic stanów krytycznych, na podstawie których system generuje alarm. Razem z modułem dostarczana jest rozszerzenie repozytorium raportów o raporty odnoszące się do monitoringu napięć i prądów. Strona 12

13 Moduł Taryfowy Energia mtx. Moduł ten pozwala Użytkownikowi na dobór optymalnej taryfy rozliczeniowej. Pozwala na obliczenia kosztów energii energetycznej z uwzględnieniem poziomu mocy zamówionych, kosztów opłat przesyłowych, kosztów energii, przekroczeń mocy i pozostałych składników kosztów. Umożliwia także zasymulowanie kosztów mediów energetycznych w oparciu o zdefiniowane przez Użytkownika różne taryfowe warunki dostawy. Definiowanie taryfy dla odbiorcy odbywa się z wykorzystaniem kreatora taryf, dzięki czemu wprowadzanie warunków dostaw energii jest bardzo łatwe i szybkie. Po wprowadzeniu warunków dostaw Użytkownik może w każdej chwili dokonać ich modyfikacji. Osobno przechowywane są warunki rozliczeniowe dla energii czynnej w dni robocze i święta oraz dla energii biernej w dni robocze i w święta. Istniej możliwość definiowania stref doby specyficznych dla Użytkownika. Użytkownik może konfigurować swoje własne taryfy według specyficznych warunków dostaw lub podziału doby na strefy. Dzięki tej właściwości może symulować koszty energii dla Strona 13

14 różnych warunków dostaw. Obliczenia te mogą być podstawą do uzgodnienia ze spółka dystrybucyjną specyficznych warunków dostaw energii. W zależności od wersji, system może obsługiwać wiele taryf różnych spółek dystrybucyjnych jednocześnie. Moduł HOW Moduł pozwala na budowanie w programie struktury opartej na hierarchicznych węzłach energetycznych przedsiębiorstwa obejmujących zasilanie z zewnątrz jak i odpływy wewnętrzne. Dzięki niemu Użytkownik może wykonywać bilansowanie i rozliczenia kosztów odpływów wewnętrznych oraz monitorować parametry zasilania w rozbiciu na miejsca powstawania kosztów. Dla każdego zestawu zdefiniowanego w systemie jest możliwość przypisywania specyficznych raportów Fakt ten umożliwia panowanie nad kosztami Moduł umożliwia sumowanie mocy i energii z uwzględnieniem znaku poszczególnych składowych. Każdemu z odbiorców Strona 14

15 można przypisać odmienne warunki dostawy (ceny, strefy doby, dni wolne) elektrycznej. energii 3.3 Pozostałe moduły programowe Moduł Repozytorium Raportów znajduje uznanie ze względu na bibliotekę ponad 120 rodzajów różnorodnych raportów, pozwalających Użytkownikowi na ich zestawienie i wykorzystanie pod kątem profilu działalności oraz aktualnych oraz perspektywicznych potrzeb. Moduł RR pozwala na generowanie predefiniowanych raportów i wykresów danych pomiarowych zgodnie z parametrami raportu (na przykład horyzont czasowy, pomiar, dla którego jest wykonywany raport) wprowadzonymi przez Użytkownika. Oferowana przez program łatwość nawigacji i zarządzania pozwala Użytkownikowi na stworzenie bazy raportów podręcznych. Aby w pełni wykorzystać funkcje raportowe możliwy jest dostęp do biblioteki wygenerowanych w przeszłości raportów. Energia 3 OT w niektórych instalacjach pozwala na export raportu w formacie *.html. Użytkownik może także skorzystać z opcji zapisu raportu w postaci pliku tekstowego lub exportować raport do innego systemu. Moduł Faktura VAT Stanowi skuteczne narzędzie wspomagające prowadzenie rozliczeń finansowych. Pozwala na łatwe i szybkie generowanie faktur VAT z przejrzystym wyszczególnieniem szeregu pozycji ujętych w fakturze (usługa przesyłowa zmienna, usługa przesyłowa stała, energię elektryczną czynną oraz bierną, przekroczenia itp. ).Wygenerowana przez program faktura może zostać natychmiastowo wydrukowana lub też wyeksportowana do innego formatu pliku *.xls, *.html, *.dbf. Rejestrator zdarzeń Energia 3 OT oferuje Użytkownikowi rozbudowaną i przydatną opcję rejestratora zdarzeń historycznych zachodzących w systemie pomiarowym. Pozwala to w dowolnym momencie sięgnąć do bazy zdarzeń zarejestrowanych przez program i uzyskać informacje kiedy miał miejsce np. ostatni odczyt online albo kiedy ostatnio zmodyfikowano schemat pomiarowy lub dodano nowe urządzenie i kto dokonał modyfikacji i z którego stanowiska roboczego. Dodatkowa rozbudowana funkcja filtra zdarzeń umożliwia łatwe odnajdowanie konkretnego zdarzenia, które zostało zarejestrowane przez program. Rejestrowane są również zdarzenia polegające na przekroczeniu zadanych przez Użytkownika poziomów mocy, prądów i napięć. Strona 15

16 4.Najważniejsze zalety systemu Energia 3 OT Sprawdzona, szybka, a jednocześnie niezależna od urządzeń pomiarowych warstwa akwizycji danych (iserwer, emajler i ikoncentrator) ściśle współpracująca z oprogramowaniem warstwy dyspozytorskiej i raportowej. Szerokie możliwości wymiany danych systemu Energia 3 OT z innymi aplikacjami (eksport plików w ogólnie znanych lub specyficznych formatach, socket TCP/IP, wymiana danych przez ODBC, ftp) i w konsekwencji łatwość współpracy z aplikacjami już wykorzystywanymi przez Użytkownika. Sprawdzone oprogramowanie. System Energia 3 działa u ponad 420 odbiorców na terenie całego kraju, w każdym segmencie branży energetycznej od producentów energii, przedsiębiorstw przesyłowych, spółki dystrybucji i obrotu a na wielkim odbiorze kończąc. Szeroka funkcjonalność modułów programowych pozwalająca na dopasowanie systemu do aktualnych oczekiwań i potrzeb Użytkownika, z możliwością rozbudowy pod kątem nowych układów pomiarowych, w kierunku wolnego rynku energii (TPA) lub nawet obsługi całej gamy mediów energetycznych (gaz, woda, energia elektryczna, ciepło) 5.Referencje Strona 16
