10 GPON przyszłość i teraźniejszość. PLONG Marzec 2012

Transkrypt

1 10 GPON przyszłość i teraźniejszość PLONG Marzec 2012

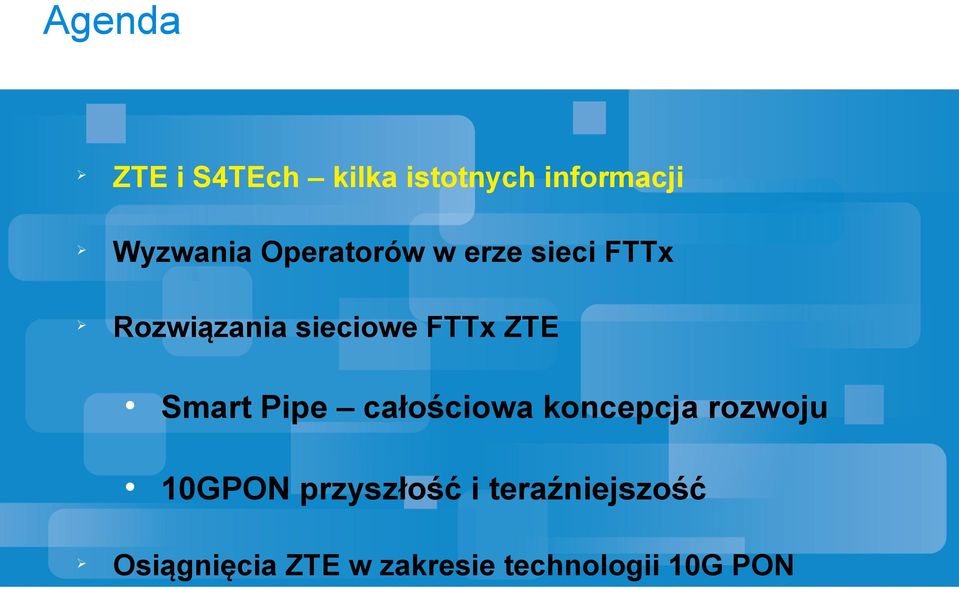

2 Agenda ZTE i S4TEch kilka istotnych informacji Wyzwania Operatorów w erze sieci FTTx Rozwiązania sieciowe FTTx ZTE l Smart Pipe całościowa koncepcja rozwoju l 10GPON przyszłość i teraźniejszość Osiągnięcia ZTE w zakresie technologii 10G PON

3 Ponad 10 miliardów dolarów w 2010 roku Przychód b(n USD) 10 Miliardów Przychód ze sprzedaży osiągnął ponad 10 Miliardów Dolarów w 2010 roku 21% Wzrost o 21% w porównaniu do % Przez 3 kwartały 2011 CAGR (stopa wzrostu) wyniosła 34%, Nr 1 w branży. Po trzech kwartałach ZTE ma już 9,7 miliarda dolarów

4 Ponad 50% przychodu spoza rynku chińskiego 50% wzrost rok do roku w Europie i Stanach Zjednoczonych 2006 p p Przychód spoza rynku chińskiego wzrósł o 27.45%, do wartości 54.18% całości przychodów ZTE Corporation Wzrost na rynku Europejskim i Stanów Zjednocznych wzrósł o ponad 50% i wyniósł 21% całości przychodów

5 Ciągła innowacja: Standardy i Patenty Standardy 16,000+ Propozycji międzynarodowych standardów 30+ Przywództwo w organizacjach standaryzujących 70+ Członkostwo w międzynarodowych forach i organizacjach 1863 aplikacji w 2010 zarejestrowanych WIPO, co daje ZTE 1 miejsce w branży telekomunikacyjnej i 2 posród pozostałych branż 6,500+ Międzynarodowych patentów Patent 35,000+ Aplikacji patentowych 5,490 aplikacji patentowych (terminale), co daje 60% udziałów w patentach dla handsetów 3G No.1 w kategorii patentów dla handsetów 3G w Chinach As of Q1, 2011

6 Nacisk na innowacje: 16 Ośrodków R&D na Świecie Sweden Stockholm Next generation wireless technology China Xi an Wireless Handset China Beijing WDM Ethernet switches China Tianjin M2M WiMAX France Paris Value-added Service Value-added Service China Chengdu p Network management OS China Chongqing 10% przychodu przekazywane jest na R&D, Value-added Services co w 2010 roku dało ponad 100 millionów USD p Wireless Fixed Network Handset U.S. San Jose China Nanjing India Bangalore China Shanghai 30,000 R&D Staff, No.1 in China listed companies U.S. New Jersey Core Network Fixed Network Bearer Network Cloud-Computing China Sanya Service Platform China Shenzhen New service M2M Wireless Transmission IC Design Bearer Network Fixed Network U.S. San Diego Wireless(4G & CDMA) p 16 ośrodków R&D na świecie p Wspólne centra innowacji z większością największych operatorów na świecie

7 Globalne Wsparcie Obsługujemy ponad 500 operatorów w 140 krajach p 85,232 pracowników p 107 biur regionalnych p 9 ośrodków logistycznych, 14 ośrodków szkoleniowych p 10,000 pracowników after-sales, 3,000+ lokalnych partnerów As of End of 2010

8 Szeroka współpraca z operatorami na całym świecie China Mobile Deutsche Telekom MetroPCS China Telecom France Telecom Rogers China Unicom KPN Sprint KDDI MegaFon Telus Verizon BSNL Bouygues Telecom BCE US Cellular/TDS Bharti Airtel British Telecom AT&T Time Warner Cable Asia Pacific Europe North America KT Korea Telecom MTS Latin America América Móvil Brasil Telecom CANTv Oi Telecom Argentina Telmex MEA OTE Hellenic Portugal Telecom SFR Svyazinvest Tele 2 Telecom Italia Telefónica Telenor TeliaSonera Turk Telekom Turkcell vimpelcom Etisalat Orascom Maroc Telecom MTN STC Telecom Egypt Telkom S.A. Zain Hutchison LG Telecom PCCW PLDT PT Telkom Indonesia Reliance Sing Tel SK Telecom Softbank Telstra/CSL Telecom Malaysia Vodafone p ZTE współpracuje z 87 sprośród TOP 100 operatorów na Świecie

9 Dedykowane rozwiązania w każdym obszarze telekomunikacji Wireless Fixed Access Core Network Bearer VAS/ Accessories Terminal Services UMTS/GSM MSAN Mobile CN WDM/OTN VAS Smart Phone Network Rollout CDMA2000 xpon Fixed CN NG-SDH/MSTP OSS/BSS Pad Customer Support Service TD-SCDMA DSL IMS IPTN IPTV Handset/Card Managed Service WiMAX Routers Surveillance Convergence Terminal Professional Telecom Service LTE BRAS Power Module/Chips Knowledge Service Ethernet Switch APP store Convergence Service Najbardziej wszechstronne portfolio produktów i usług w branży, dopasowane do różnych wymagań klientów. Wiodący dostawca na świecie. Nr 4 na świecie.

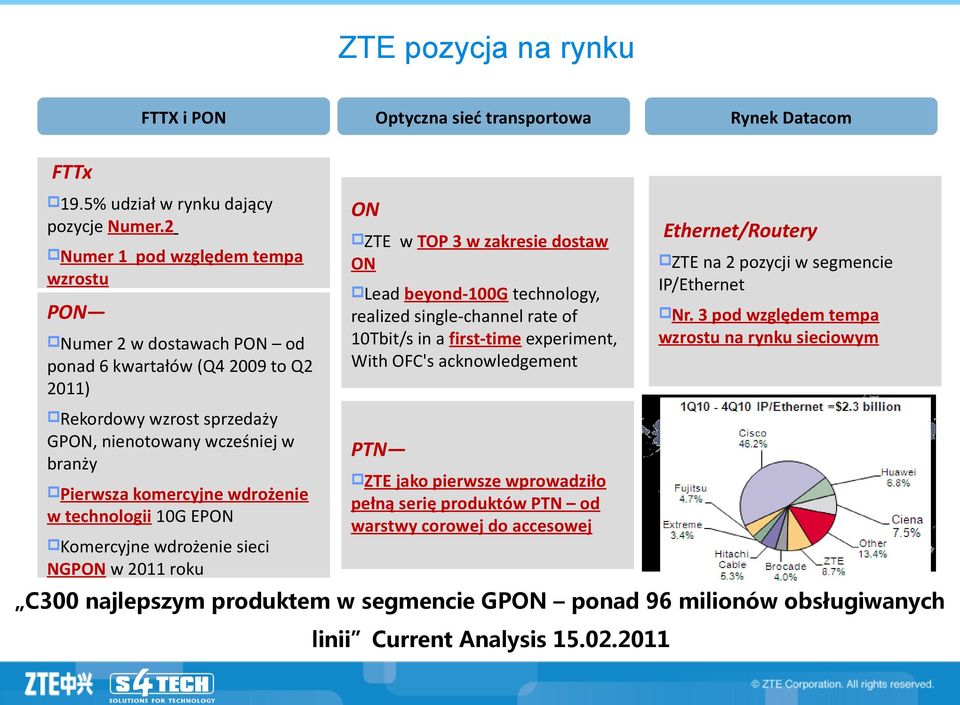

10 ZTE pozycja na rynku FTTX i PON Optyczna sieć transportowa Rynek Datacom FTTx p19.5% udział w rynku dający ON pozycje Numer.2 pnumer 1 wzrostu pzte pod względem tempa ON plead beyond-100g technology, PON pnumer 2 w dostawach PON od w TOP 3 w zakresie dostaw ponad 6 kwartałów (Q to Q2 2011) realized single-channel rate of 10Tbit/s in a first-time experiment, With OFC's acknowledgement Ethernet/Routery pzte na 2 pozycji w segmencie IP/Ethernet pnr. 3 pod względem tempa wzrostu na rynku sieciowym prekordowy wzrost sprzedaży GPON, nienotowany wcześniej w branży ppierwsza komercyjne wdrożenie w technologii 10G EPON pkomercyjne wdrożenie sieci PTN pzte jako pierwsze wprowadziło pełną serię produktów PTN od warstwy corowej do accesowej NGPON w 2011 roku C300 najlepszym produktem w segmencie GPON ponad 96 milionów obsługiwanych linii Current Analysis

11 Współpraca z wiodącymi operatorami w Europie KPN 2G/3G ltelenor 2G/3G, VAS lorange 2G/3G, VAS lh3g 2G/3G/LTE l l Telecom Italia FTTX, DWDM, PTN l Telefonica VAS, DWDM, PTN l PT DWDM l T-Mobile DWDM l Elisa DSLAM Turk Telecom DSLAM, MSAN, NGN, Wimax l l

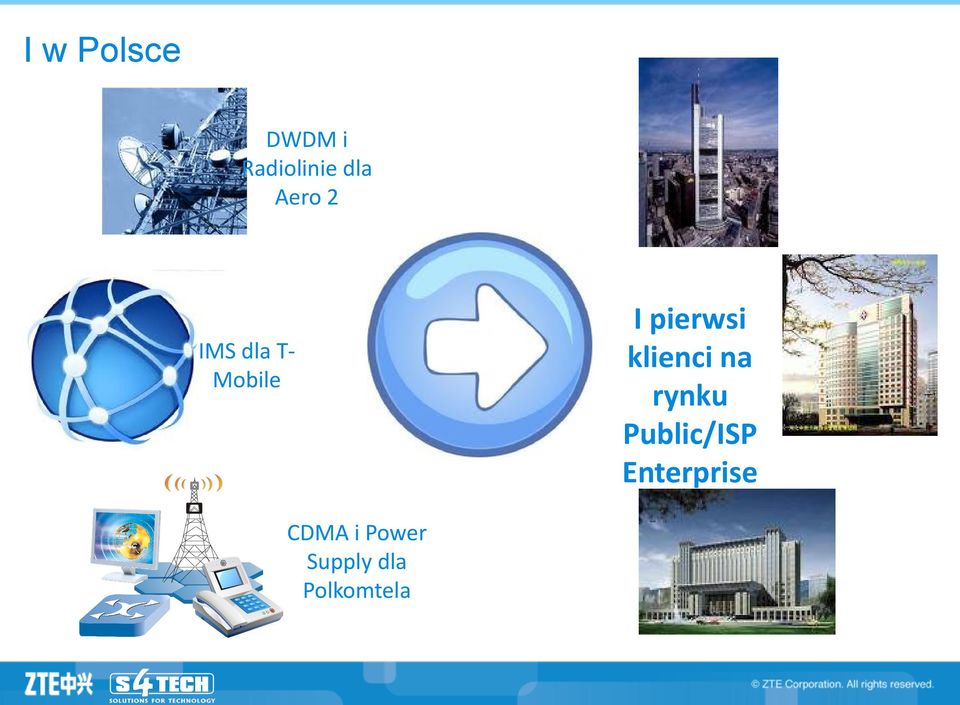

12 I w Polsce DWDM i Radiolinie dla Aero 2 IMS dla TMobile CDMA i Power Supply dla Polkomtela I pierwsi klienci na rynku Public/ISP Enterprise

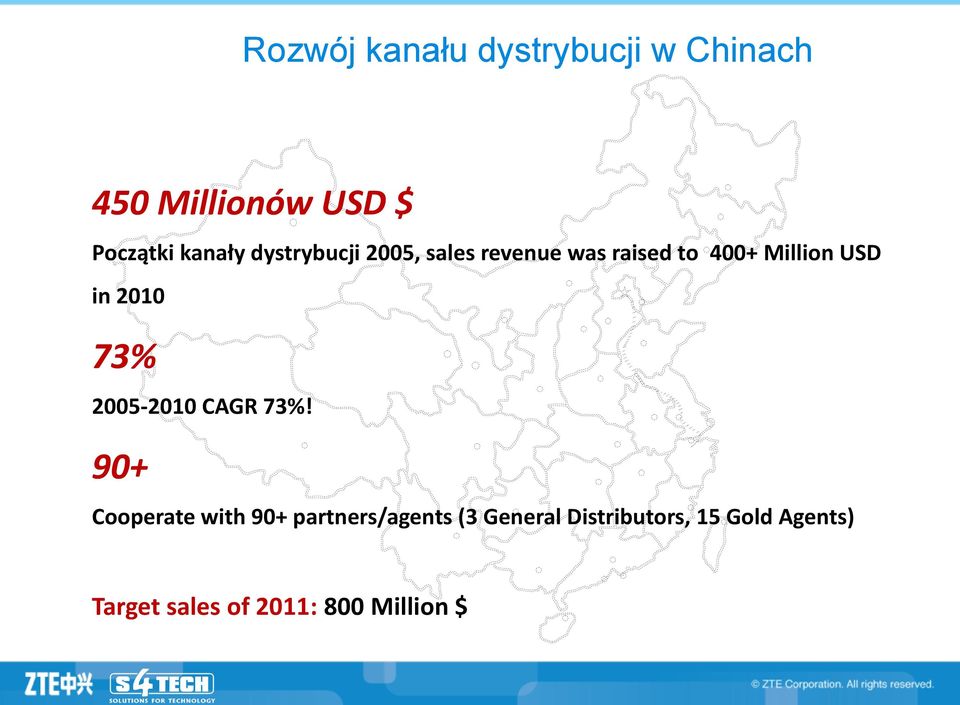

13 Rozwój kanału dystrybucji w Chinach 450 Millionów USD $ Początki kanały dystrybucji 2005, sales revenue was raised to 400+ Million USD in % CAGR 73%! 90+ Cooperate with 90+ partners/agents (3 General Distributors, 15 Gold Agents) Target sales of 2011: 800 Million $

14 Doświadczenie z różnych sektorów gospodarki u Energetyka u Sektor publiczny u Przemysł ciężki u u Służby porządkowe i ratunkowe Medycyna u Finanse u Edukacja u Stadiony u Transport u Lotniska

15 Rozwój kanału dystrybucji na Świecie ZTE rozpoczęła aktywność w kanale dystrybucji w krajach Złotej Cegły BRICk (Brazylia, Rosja, Indie i Chiny) W 2010 roku kanał dystrybucji ruszył również w Stanach Zjednoczonych

16 Podstawowe produkty w kanale dystrybucji ZTE GPON, Routery i Switche ZXR E Series Mini DSLAM, Power Supply ZXDSL 9806H ZXR E Series ZXR E Series Systemy wideokonferencyjne ZXVCS M900 ZXVCS T700

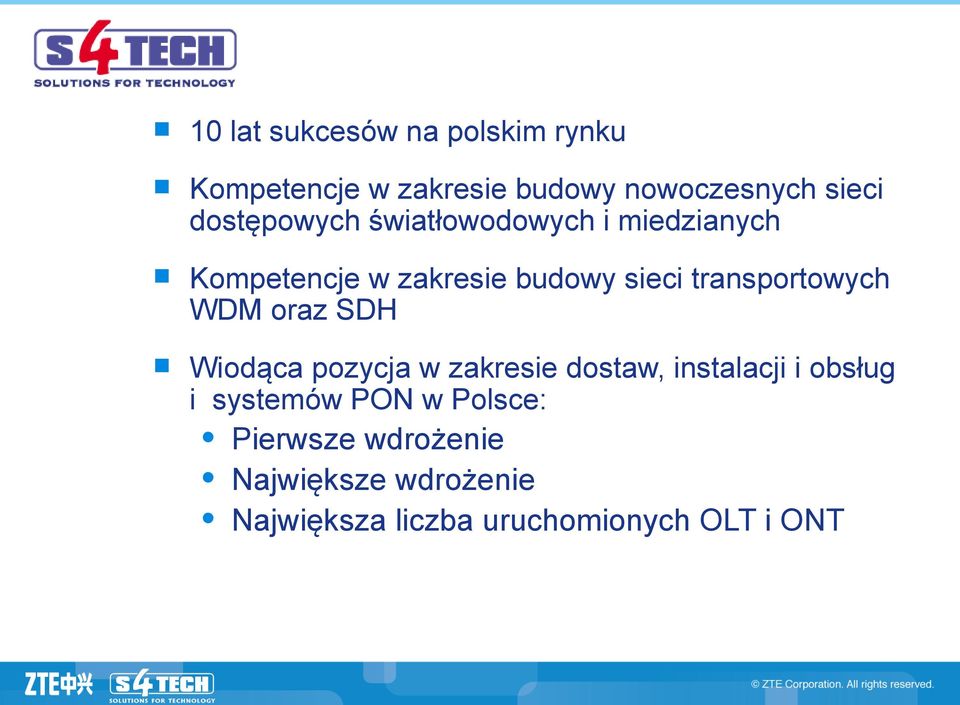

17 n 10 lat sukcesów na polskim rynku n Kompetencje w zakresie budowy nowoczesnych sieci dostępowych światłowodowych i miedzianych n Kompetencje w zakresie budowy sieci transportowych WDM oraz SDH n Wiodąca pozycja w zakresie dostaw, instalacji i obsług i systemów PON w Polsce: l Pierwsze wdrożenie l Największe wdrożenie l Największa liczba uruchomionych OLT i ONT

18 Wspólny Cel ZTE S4TECH dystrybutor + Budowa kanału sprzedaży Światowa pozycja Technologia Innowacyjność Kompleksowa oferta Kompetencje integratorskie Doświadczenie i znajomość polskiego rynku Wsparcie marketingowe i techniczne pośredniej Najlepsza oferta w zakresie systemów dostępowych PON, przełączników, routerów i systemów wideokonferencyjnych =

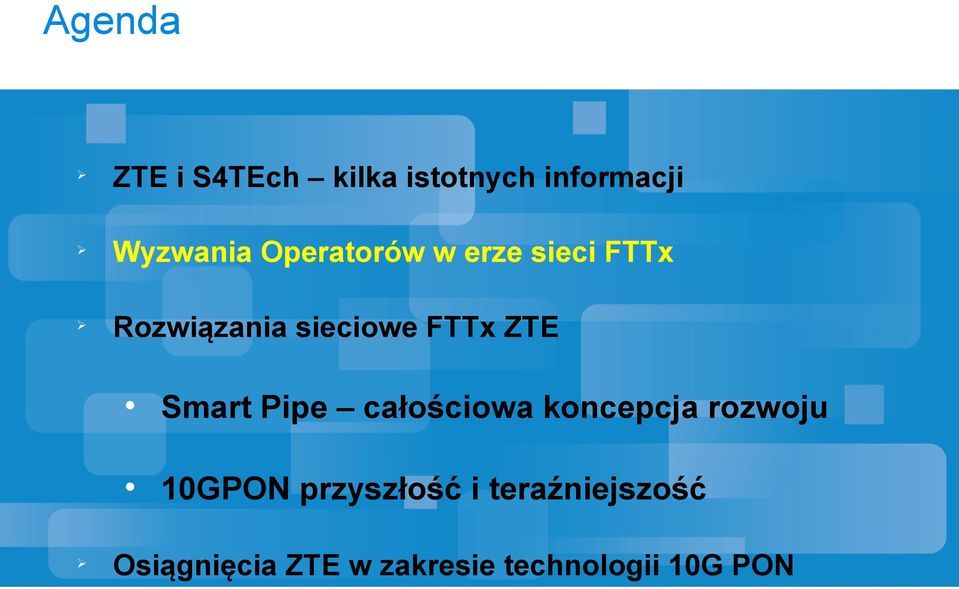

19 Agenda ZTE i S4TEch kilka istotnych informacji Wyzwania Operatorów w erze sieci FTTx Rozwiązania sieciowe FTTx ZTE l Smart Pipe całościowa koncepcja rozwoju l 10GPON przyszłość i teraźniejszość Osiągnięcia ZTE w zakresie technologii 10G PON

20 Backbone FTTH FTTB Metro Ring FTTC Central Office Żyjemy w erze powodzi światłowodowej!

21 .Widoczne FTTH wrasta energicznie

22 ... Niewidoczne Ogromnie rozbudowana infrastruktura ODN

23 Jak ułatwić Etykiety papierowe są trudne do identyfikacji i łatwo ulegają uszkodzeniu Konserwację sieci Elementy pasywne są trudne do monitorowania i lokalizacji awarii Zmiany połączeń nie może być dynamicznie aktualizowane

24 Zmiany zachodzące w telekomunikacji Sieć operatorska Cloud Cloud Service Terminal Terminal Cloud Service Terminal Operatorzy tracą kontrole w łańcuchu dostaw. Jak to zmienić?

25 Rynek W jakich obszarach możemy zaoferować wysokie przepustowości? Jak szybko? Opiekun dzienny, tygodniowy, miesięczny raport duży nakład pracy na statystyki? Konstruktor Które obszary działalności wymagają dużej przepustowości? Jak usprawnić procesy?

26 Agenda ZTE i S4TEch kilka istotnych informacji Wyzwania Operatorów w erze sieci FTTx Rozwiązania sieciowe FTTx ZTE l Smart Pipe całościowa koncepcja rozwoju l 10GPON przyszłość i teraźniejszość Osiągnięcia ZTE w zakresie technologii 10G PON

27 Co to jest Smart Pipe? Smart SmartPipe Pipe Tradycyjne Dumb Pipe Telecom dla Internetu / Głos dla VoIP 1 Ograniczenia wielkości pasma 2 Brak klasyfikacji usług 2 TCOCałkowite koszty ekspluatacji TTM Czas wprowadzenia na rynek 1 TVO Dumb Pipe ISP/ICP3 4 Klient & Usługi / Zarządzanie infrastrukturą Users 3 Niewystarczające funkcjonalności QoS 4 Wysoki koszt zarządzania siecią Łączna wartość posiadania Świadomość inteligentnych usług Wysoka przepustowość Łatwe zarządzanie Lepszy QoS

28 Cechy Smart Pipe Realizacja Wysoka przepustowość Więcej usług Lepsze doświadczenia Więcej abonentów Lepsza jakość Serwis ISP/ICP Lepszy QoS Pojemność Uni-NGA: Jedna sieć dla wszystkich scenariuszy i technologii Infrastruktura szerokopasmowa nkabel miedziany VDSL2 nsieć światłowodowa GPON/NGPON Smart Pipe Jakość Łatwość Łatwy O&M Utrzymanie sieci Świadczenie usług Samoobsługa użytkowników

29 Uni NGA Obejmuje wszystkie scenariusze dostępu i technologie FTTO <= 2 0k m FTTH Convergence FTTB+LAN <=100m FTTF+Wi-Fi FTTB+DSL <=500m 1~3km Integrated OLT WDM PON <100m Vectoring 10G PON FTTC VDSL2 Fiber CAT-5 Twisted-pair Wi-Fi GPON P2P Super long reach PON ADSL2+ Ujednolicona platforma Płynna migracja Niskie TCO

30 Konstrukcja BB: FTTH/FTTB+VD2 Rozwiązanie FTTH Korzyści dla klienta HGU/ONT Centrala OLT Światłowód Korzyści dla klienta FTTB+VDSL solution AD Modem Centrala OLT Budowa najszybszej i ekologicznej sieci szerokopasmowej na świecie Korzystając z jednego urządzenia CPE dostarczamy pełny zakres usług, redukując CapEx oraz OPEX VDSL2 MDU Lepsze doświadczenia klienta z szybkim BB poprzez VDLS2, najlepszy zwrot z inwestycji VD2 Modem Światłowód Istniejąca linia przewodowa VD2 Modem Wysoka przepustowość pasma dla różnych usług, dostępna także na istniejącej infrastrukturze niskie TCO

31 Realizacja Jakości w Smart Pipe Realizacja Jakość użytkowania Jakość ruchu z DPI n n DPI technology deployed Policy server deployed Pojemność Wysoka przepustowość Więcej usług Lepsze doświadczenia Więcej abonentów Hierarchiczny i wielopoziomowy QoS, Samo-obsługa, Otwarty dostęp Lepsza jakość Serwis ISP/ICP Lepszy QoS Smart Pipe Jakość Łatwość Łatwy O&M Utrzymanie sieci Świadczenie usług Samoobsługa użytkowników

32 Identyfikacja użytkownika: informacje fizyczne + logi czne terminal terminal n Modem terminal1 3 Radius Server DSLAM/MSAN 5 Backbone DHCP Server terminal n SFU/HGU terminal1 1 terminal n OLT 3 BRAS/SR MDU 1 Bazujący na różnych portach fizycznych najprostsza oraz najefektywniejsza metoda identyfikacji użytkowników 2 Korzystanie z sieci VLAN do identyfikacji użytkowników w modelu planowania PUPV lub PUPSPV 3 Dla użytkowników FTTH, wykorzystując logiczne ID dla identyfikacji użytkowników 4 Dla użytkowników PPPoE, wykożystująć PPPoE+ do identyfikacji; Dla użytkowików IPoE poprzez DHCP 5 Dla użytkownikóe IPv6, identyfikacja po adresie IPv6 5

33 Odpowiednie narządza w sieci Operatora NMS Resource Management Service Quality Management UBAS Mobile BRAS WiFi PE 10GE/OTN/WDM ONU OLT Modem Copper Agg Ingress Infotainment OTN/WDM xgsn Agg Outgress RNC DSL Multimedia ICT HG BSC Uni NGA Awareness Rozróżnienie usług Identyfikacja abonenta Kontrolowany ruch Zarządzanie całą siecią Gwarancja usług Assurance Analysis Dynamiczne zarządzanie zasobami sieciowymi Rozsądne polityki oraz zarządzanie siecią Współpraca z SP i tworzenie BP

34 Trzy warstwowy QoS na usługi, użytkowników oraz zew nętrznych dostawców usług i treści 2 +1 Sterowanie ruchem 1 Hierarchical QoS to implement end-to-end QoS solution, guarantee service quality for specific service, specific user and specific SP (service provider)/cp(content Provider). Make Limity prędkości oraz kształtowanie ruchu dla usług User1 User2 User1 Terminal End better use of resources to different users and different ISP. 2 Limity prędkości oraz kształtowanie ruchu dla użytkowników Voice Data Video Voice Data Video 3 Limity prędkości oraz kształtowanie ruchu dla SP/ CP S-tag mapping Uplink queue Pipe Cloud End

35 Otwarty dostęp, Pełne wykorzystanie przepustowości SP 1 MP L SP 2 SL SP MDU xdsl OLT LSP W D M xpon 20KM Hybrid PON FTTH W D M WDM PON Type 1 FTTH W D M GE/FE(P2P) xpon (Mobile backhaul) PICO/Femtocell Smart Pipe SP 1 SP 2 Type 2 SP 3 Inteligentny OLT Inteligentne ONU Niezależne zarządzanie nośnikiem jedno ONU dla wszystkich usług Izolacja Abonentów (PC STB WIFI Hierarchical QoS SLA guarantee RF Otwarty dostęp zapewnia większą ilość usług oraz treści przesyłanych przez sieć Pełne wykorzystanie pasma, zmaksymalizowanie przychodów dla operatorów

36 Realizacja Łatwości w Smart Pipe Wysoka przepustowość Więcej usług Lepsze doświadczenia Więcej abonentów Realizacja Pojemność Łatwe świadczenie usług Łatwe wykrywanie błędów Inteligentne zarządzanie infrastrukturą nzarządzanie Lepsza jakość Serwis ISP/ICP Lepszy QoS Smart Pipe Jakość Łatwość ODN Łatwy O&M Utrzymanie sieci Świadczenie usług Samoobsługa użytkowników

37 Łatwe świadczenie usług oraz wykrywanie błędów Świadczenie usług 1 Planowanie 2 Wykrywanie błędów Wdrażanie Autodiagnostyka przez użytkownika Operato Awaria światłowodu 3 EMS 4 Instalacja Utrata mocy Diagnostyka usług Awaria ONU Brak połączenia Fault Detection Automatyczne przekazywanie Szybkie świadczenie usług: zero touch, plug & play Świadczenie usług FTTx w 20min Inteligentna lokalizacja uszkodzeń Fixed Network management expert -CTC Brak adresu IP

38 Portal samoobsługowy: dajemy abonentom kontr olę Faza 1 Faza 2 Żądanie usługi Samoobsługa Abonent wysyła prośbę o zmianę usługi lub przepustowości pasma Faza 3 Rzeczywista samoobsługa Poprzez portal internetowy abonent sam zmienia parametry pasma lub usług PORTAL Ograniczenie kosztów operacyjnych Doskonałe doświadczenie oraz zwiększenie przychodów Automatyczna zmiana przepustowość lub pakietu usług Automatically

39 eodn narzędzie do łatwiejszego planowania oraz zarządzania siecią światłowodową e-design Planowanie Węzłów Analiza Celu Planowanie Obszaru Prac Projekt Techniczny Ocena Ekonomiczna Planowanie Infrastruktury Światłowodowej e-operation Planowanie zasobów Lokalizacja uszkodzeń Pełne raportowanie Rozwiązania eodn = Pełny cykl życia platformy + Inteligentne e-tagi

40 eodn : Łatwe zarządzanie infrastrukturą światłowodową Rozwiązania eodn ZTE: bazują na Inteligentnych e-tag oraz technologii Informacji geograficznej. e-operation e-design n Inteligentne planowanie i n Korekcja błędów informacji geograficznej projektowanie sieci n Aktualizacja informacji o sprzęcie i n Wykorzystanie nawigacji GPS okablowaniu, automatyzacja przepływu n Analiza ROI informacji n Szybkie aktualizacje GPS User Receptacle code Plug code Status 0001 R P Connected 0002 R P Connected 0003 R P Disconnected 0004 R P Removed Handhold terminal e-node e-node nie zmienia pasywnych właściwości lecz sprawia że infrastruktura ODN staje się inteligentniejsza, czyniąc łatwiejszym zarządzanie światłowodami.

41 e-node: przechowuje wszystkie e-tagi dotyczące całej infrastruktury ODN + + Resource DB Intelligent e-tag Handhold terminal Link DB

42 EasyService : Gwarancja jakości dla usług szerokopasmowych Diagnoza usterek End-to-end" Połączenie z EMS aby szybko uzyskać informacje o uszkodzeniach i zlokalizować usterkę Dogłębna diagnoza błędów serwisowych Dokładne zlokalizowanie usterek w sieci światłowodowej i miedzianej Automatyczne przekazywanie wniosków diagnostycznych Przetwarzanie alarmów Badanie wydajność systemu i wczesnego ostrzegania OSS Wczesne ostrzeganie według takich parametrów, jak wydajność sprzętu, parametrów sieci optycznej i wydajności kabla miedzianego Automatycznie generuje propozycje działań dla uniknięcia błędów i wspomagania aktywnego monitoringu i utrzymania siecif Northbound interface ZTE EasyService Broadband service assurance system Optymalizacja Analiza statystyczna EMS Przed przydzieleniem usług, następuje ocena łącza FTTB/C/N Po dostarczeniu usług, następuje pomiar przydzielonego pasma FTTB/C/N Dla przyspieszenia usług wykonywana jest optymalizacja pasma w sieci FTTB/C/N access network NE (OLT/MDU/MSA N, DSLAM) Line (optical/copper) Terminal (ONT) Analiza statystyczna usług dla całej sieci, obszaru i urządzenia Analiza statystyczna wydajności obsługi linii PON Osobne statystyki błędów PON pod kątem różnych warunków

43 Agenda ZTE i S4TEch kilka istotnych informacji Wyzwania Operatorów w erze sieci FTTx Rozwiązania sieciowe FTTx ZTE l Smart Pipe całościowa koncepcja rozwoju l 10GPON przyszłość i teraźniejszość Osiągnięcia ZTE w zakresie technologii 10G PON

44 Rozwój światłowodowych technologii dostępowych z perspektywy ZTE - 4 kroki rozwojowe 100M Era 2.5G Era 10G Era 40/100G Era xdsl GPON XG-PON1 NG-PON2 Metro Monitoring High Density TV Cloud Computing Storage & Backup High Speed Internet High Density & 3D Interactive 3D Super HD 2160i Ultra HD 4320i MPEG2 HDTV Super DTV Ultra DTV Interactive 3D 32~60Mbps/user 256~480Mbps/user 38Mbps/user 64~120Mbps 512~960Mbps >1Gbps/user MBH:1Gbps/site E-Education/3D SDTV/IPTV Video Conference VoIP 2007 HDTV/Music D Gaming Virtual Reality 2018 Service & Bandwidth Driven Future Proof 2025 W nadchodzących 2 lub 3 latach GPON(2.5G Era) zostanie wdrożony komercyjnie na szeroką skale. XG-PON1(10G Era) będzie wdrażany w latach 2012 to 2018 dla potrzeb HDTV, Cloud, Mobile backhaul apps, itd. NG-PON2(40G Era) spodziewany start po roku Year

45 XG-PON1 XG-PON1 postęp standardu oraz prognoza komercy jnego wdrożenia Opublikowanie Standardu Zakres Prób Komercyjne Testy Wdrożenia Paź, 2010 Q1, 2011 Q3, 2012 Q2, 2013 ITU-T G.987,G.988 oficjalnie ustandaryzowane w Paź,2010. Prototyp bazujący na rozwiązaniu FPGA został ukończony w Q1, 2011, zostały przeprowadzone testy oraz pokazy dla operatorów w Europie oraz Ameryce. Po ukończeniu chipsetu ASIC dla XGPON1 zostanie udostępniony do testów komercyjnych. Znaczne rozpowszechnienie się na dużą skalę XGPON1 zostało przewidziane na Q2, XG-PON1 standard wydany oficjalnie w Paź, ZTE planuje wdrożyć komercyjne testy XG-PON1 w Q3, XG-PON1 przewidziane wdrożenia komercyjne na szeroką skalę w Q2, 2013.

46 XG-PON1 Cztery typowe wdrożenia i udoskonalenia XG-PON1 - Nowe sieci - Duża szerokość pasma dostępu Duży dystans Więcej abonentów - - Wysoka przepustowość Odciążenie sieci operatorów mobilnych WLAN 4 Scenariusze wdrożenia Telefonia komórkowa - Upgrade sieci - Łatwa migracja Aktualizacja na żądanie Cały dostęp poprzez IP Duża szerokość pasma dostępu Synchronizacja zegara Wyższa przepustowość i większy stosunek podziału vs. GPON Poprawiono przepustowość do abonenta Zredukowana ilość miejsc w OLT Zmniejszono koszty operacyjne

47 XG-PON1 Budowa nowych sieci 60km Laptop 20km Split Ratio Up to 1:256 CATV G SS GE 0 1 E/ XG-PON1 OLT 1 SFU + 1 HGW FTTH GE/ 10G E IPTV Server IPTV Phone CATV W D M RE Laptop LAN switch Internet HGU Phone FTTO Światłowód Kabel Ethernetowy Linia telefoniczna Przewód koncentryczny Opis TDM Duży współczynnik podziału: XG-PON1 oferuje podział pasma nawet do 256 użytkowników w scenariuszach FTTH i FTTO. Wysoka przepustowość: XG-PON1 oferuje dostęp rzędu 100~300Mbps dla użytkownika końcowego. Duże odległości: RE jest wykorzystany do zwiększenia fizycznej odległości nawet do 60km. PBX

48 XG-PON1 Płynna migracja w miejscach gdzie jest sieć GPON BSS&OSS CRM u Service Resource Provision Management Work End to End service process Arrangement Active Automatically u u NetNumen U31 NBI GPON XG-PON1 OLT Ponowne wykorzystanie istniejącej infrastruktury ODN Zmiany zależności FTTH ONU według wymagań. Automatyczne świadczenie usług. Łatwe migracja danych dla FTTB/C ONU dzięki profesjonalnym narzędzią. ODF Splitter ONU GPON ONU GPON ONU XG-PON1 GPON WDM1r GPON ONU ONU XG-PON1 Opis Ponowne użycie ODN : GPON & XG-PON1 działają na tej samej infrastrukturze ODN Gładka migracja: Nie trzeba wymieniać urządzeń GPON OLT wystarczy podmiana kart na XG-PON1 Aktualizacja ONU na żądanie: GPON ONU i XG-PON1 ONU mogą pracować na tej samej infrastrukturze ODN

49 XG-PON1 XG-PON1+WLAN odciążenie dla mobilnej technologii 3G Hot spot area 3G GGSN RAN NodeB RNC SGSN Fixed Network HLR CN MSC MGW Internet AC Billing system AP XG-PON1ONU Splitter Opis XG-PON1OLT BRAS WLAN b g n 1 1 MIMO n 2 2 MIMO Speed 11Mbps 54Mbps 150Mbps 300Mbps Stała duża szerokość pasma: XG-PON1 zapewnia przepustowość do 10Gbps. Ujednolicone uwierzytelnianie, jednolite rozliczanie.

50 XG-PON1 Przyszłość mobilnych sieci komórkowych wdrażanych n a obszarze FTTH 1588 Master FTTH deployed area STM-1/FE XG-PON1 ONU RNC IP/MPLS XG-PON1 OLT LACP FE XG-PON1 ONU NodeB Type B/C Aggregati on Gateway GE AGW FE/GE XG-PON1 ONU enodeb Opis XG-PON1 dostęp do 3G/LTE NodeB lub enodeb rozmieszczone w obszarze FTTH dla realizacji FMC XG-PON1 zapewnia 3G/LTE dostęp do sieci komórkowej zapewniając wysoką przepustowość oraz zapewnia o interfejsy IP Bazowa stacja 3G/LTE pobiera czas z wiadomości 1588v2 PTP poprzez interfejsy FE/GE

51 XG-PON1 XG-PON1 pojemność sieci 1G PON Next Generation PON 100Mbps dla domu Duży współczynnik podziału oraz szeroki zasięg 10G PON Cover <=64 Ewolucja FTTH 1G Bandwidth Ewolucja FTTB Cover >=128 10G Bandwidth Płynna aktualizajca Obecna infrastruktura ODN Poprawa przepustowości Wsteczna kompatybilność NMS przepustowość l Konwergentny OLT l Wyższa przepustowość uplink uplink lsieć wielopoziomowa l Płaska sieć ldużo włókien P2P l Włókna szkieletowe lograniczona Wzrasta pasmo Uplinku Płaska sieć Kosztuje mniej niż sieci P2P Ewolucja FTTN

52 XG-PON1 XG-PON1 Technologia oszczędzająca energię Pierwsze miejsce na świecie MEM OLT ZXA10 C300 ZTE s Unikatowe Cechy Zarządzanie Mechaniczne i Elektryczne (MEM) Integracja chipsetu(tm/mac) XG-PON1 Zużycie energii Cyclic sleep Dozing sleep Power shedding XG-PON1 Bardziej skuteczne CPU Regulowane wiatraki Automatyczne wyłączanie portu ALS 38% less ii gr ene ei cyż u Z Hardware 2008 CoC V CoC V ZXA10 C300 Source: ZTE lab

53 XG-PON1 ZTE s osiągnięcia i wkład w XG-PON FTTX Summit XG-PON1 1st Show ZTE jest pierwszym dostawcą GPON/XGPON1 service in the same platform in the public workshop. XG-PON1 physical big dynamic range GPON/XG-PON Coexist Phy:20KM Diff:20KM Plug or unplug of the fiber influence for XG-PON1 May2010 GPON/XG-PON1 Coexistence Jako pierwsi pokazali współprace pomiędzy GPON XG-PON1 w laboratorium Orange w Maju, XG-PON1 40km show Show GPON/XG-PON/RF coexistence. Show 40KM phy distance, 20KM diff distance.

54 NG-PON2 Technical Choice for NG-PON2 GPON NG-PON1 XG-PON1: D10G/U2.5G XG-PON2: D10G/U10G XG-PON2: (Anulowana) NG-PON2 Wybór technologii WDM PON WDM-PON(Coherent) Hybrid WDM&TDM PON ITU-T/FSAN OFDM-PON Właściwości: Współistnienie Ponowne wykorzystanie infrastruktury ODN, współistnienie z już wybudowaną infrastrukturą ODN oraz urządzeniami Przepustowość Nawet do 40Gbit/s w kierunku downstream i 10Gbit/s w kierunku upstream. Duży dystans Możliwość transmitowania sygnału na odległości większe niż 40 km. Przystosowany do wsparcia od 64 do nawet 1000 ONUs na port PON. Konwergentny z sieciami komórkowymi, do 300M w LTE oraz aż 1GE dla LTE Advanced. Interoperacyjny Konwergentny

55 NG-PON2 TWDM PON Technology Feature TWDM PON Target Keys Bandwidth improvement with multi-wavelength stack Integrated with existing XG-PON technology and four wavelength stack to achieve 40G upstream and 10G downstream 40G downstream 10G upstream and single ONU up to 2.5G km Reuse the existing ODN OLT side multiple TDM PON RN side passive splitter to coexist with existing ODN ONU side tunable laser receiver Bandwidth improvement with multi-wavelength stack that waste the wavelength resources Share bandwidth mode comparison with WDM PON Technology is easy to achieve and industrialization period is controllable in a relatively short time

56 NG-PON2 WDM PON Technology Pure WDM PON WDM Technology High Density WDM PON Wavelength unbundling WS change existing ODN PS coexist with existing ODN 32/64 wavelength 1G per subscriber Colorless ONU and passive splitter OLT seed source Colorless ONU with tunable laser, RSOA, FP-LD Wavelength unbundling Coexist with existing ODN & ONU Low power budget and High Cost 32/64 wavelength 1G per subscriber Coherence detection OLT side Tx array, coherent Rx array ONU Coherent Rx and Tunable laser Pure WDM PON ONU should be colorless. ODN and ONU will be changed. High Density WDM PON uses coherent detection to realized the coexistence with the old ODN and ONU. The industrialization period will be a long time.

57 NG-PON2 OFDM PON Technology OFDM PON Architecture Technical Feature Increase bandwidth by the OFDM over single fiber Transfer the cost of optical component to electronic component Smooth Evolution Change the existing transceiver of TDM PON Coexist with existing ODN and ONU Core Technology Core DSP design and ASIC chipset High speed ADC/DAC Long Industrialization period Complexity of technology result in the long industrialization period

58 NG-PON2 Mainstream technology comparison in NG-PON2 TWDM PON Technology Feature Good inheritance with existing technology and management model, industrial cycle controllable. Easy to upgrade the network capacity WDM PON Variety of directions: Tunable DWDM PON/ Injection-locked DWDM PON/ Tunable UDWDM PON/ Coherent UDWDM PON Increase bandwidth by wavelength division multiplexing OFDM PON Advantages ü Excellent performance and multi-service bearing üolt costs less than similar technology after largescale commercial Disadvantages ühard to coexist the existing technology, big challenge on technical ühard to reduce ONU cost, long industrial cycle üsmall power budget solution Coherent detection, but high cost Bandwidth Improvement Multi-wavelength stack Wavelength division multiplexing High bandwidth over one wavelength with OFDM Isolation and Security Normal High High Industrialization Period Normal Normal to long Long Prospective Cost Medium Medium to high High Participator

59 NG-PON2 ZTE TWDM PON Solution Technical Features OLT RN ONU λd1 λd4 Tunable Tx λu1 TRx1 λd1 λd4 TRx2 λd1 λd4 1:N splitter TRx3 Multiple network system + multiple access standard and ODN reusing. Balance the Performance-to-Price Ratio of WDM and TDM PON. Key Technologies Tunable Rx λu1 Colorless ONU: Tunable Laser Improve the number of the wavelength under the cost control strictly. λu1 λu4 TRx4 1:4 splitter Tunable Tx λd1 λd4 WDM 1:N splitter λu4 Deployment Scenarios High bandwidth wide coverage and high density network Evolution GPON/XG-PON multiple standard compatible Tunable Rx ZTE finished the prototype firstly in March The first vendor to realize the tunable colorless transceiver ONU. And submitted the solution: Low cost four wavelength tunable colorless transceiver ONU. In 2010 ZTE got the Chinese government national funding lead the objective of "Optical Access Network Evolution Technologies Research". As the leading of Chinese standard CCSA "Ultra 100G WDM/TDM hybrid PON technical specification"

60 NG-PON2 ZTE WDM PON Solution OLT ONU RN λd1 Tx1 Tunable Tx λu1... OA1 Tx64 λd2 λd1 λd2 λd64 AWG1 λu2... Rx64 Tunable Tx Rx λu1 λu2 λu64 C Rx1 Rx λd64 OA2 Tunable Tx λu64 AWG2 Rx ZTE made a WDM PON show in BBWF 2010 based on tunable laser to realize 40G+100km Technical Features High Density WDM PON OLT LDs RN ONU Coh.Rx1 MODs Support 256~1024 users/port Tx array 1 λd1 λdn LDs MODs Tx array m Mod Tunable Tx1 splitter Coh.Rx1 Coh.Rxn Coh.Rxn WDM1 Key Technologies λu 1 λu n WDM2 Coherent Detect Coherent detect technology in receiver. The components excepted cost is accepted Mod Tunable Txn

61 NG-PON2 OFDM PON Technology Technical Features 40Gbps downstream with single wavelength and 10/20Gbps upstream with splitter ratio >=64. Take the advantages of performance, maturity and cost. Reduce the technical difficulties and high cost Key Technologies ZTE got the Chinese national funding lead the objective of "Hybrid of fiber and copper access system ZTE is core member of OFDM research group of FSAN 40G/100G optical component: High performance, low power consumption High-speed ADC/DAC High frequency RF components: ASIC, high performance, low power consumption Deployment Scenarios Ultra bandwidth and high density scenario

62 Agenda Overview of Poland Broadband Access Network Focusing on FTTx Network Operation and Maintenance ZTE FTTx Network Solutions ZTE Fixed Network Achievements

63 Cooperation with Operators in Global Scale Deployed World Widely : 100+ countries 150+ Operators 6 operators in top 10, 25 operators in top 50 EUROPE NORTH AMERICA ASIA China AFRICA SOUTH AMERICA AUSTRALIA

64 ZTE -Leader rozwiązań Next Generation PON F850 P802.3av ONU 10G DS / 1G US 10 Gb/s, nm 1 Gb/s, nm 10G OLT ZXA10 C220 F820 P802.3av ONU 10G DS / 1G US RF Video nm DOWNSTREAM UPSTREAM 1 Gb/s nm 1 Gb/s nm 1 Gb/s nm F G-EPON ONU 1G DS / 1G US n Pierwszy na świecie prototyp 10G-EPON asytmetryczny Paź n Pierwszy na świecie prototyp 10G-EPON sytmetryczny, Czerwiec, 2009 n 10G-EPON wdrożenie komercyjne w Chinach, Wrzesień 2009 n XG-PON and WDM PON testy przeprowadzone w 2010 roku

65 ZTE Top rankings in Fixed Line Markets Rank 2 In ZTE is Ranked Second in Worldwide Broadband Revenues in 2010 Worldwide ZTE ranks top2 for FTTx revenues with a 19.5% market share, and ranks #1 for the FTTx market share gain (9.85%) in worldwide Ranks top2 DSLAM ports shipped worldwide in 2010 with a 22.2% market share ZTE ranks #1 for the GPON revenue growth with 352% gain in 2010 ZTE ranks top3 for CPE shippment with 60 million sets Broadband ZTE FTTx Product Grabs Second BBWF InfoVision Award Awards ZTE won the Green Broadband Award again in 2010,after ZTE grabbed an InfoVision award in 2007 In 2008, its ZXDSL 9806H product won the Best Green Innovation award at SOFNET in London Powerful ZTE is a global leading position of the continued Innovation innovation Over 1000 patents applied & contributions to standards for broadband access technologies World s first 10G EPON commercial application in 2010, XG PON1will complete the commercial released in 2011 ZTE worlds first system-level VDSL2 vectoring prototype in 2010 Large-scale Commercial deployment in high-end operator commercial UK, USA, Italy, Indonesia, Malaysia, Brazil, India, Telefonica, etc
