3. Oprawy Downlight. katalog 2007/2008 I 3.1

Transkrypt

1 3. Oprawy Downlight Ogromne bogactwo ogólnie dostępnych na rynku środków technicznych stwarza współczesnym twórcom oświetlenia nieograniczone możliwości realizowania swych najbardziej wymyślnych pomysłów. Pokusa szerokiego stosowania nowych technologii bardzo często prowadzi do przerostu techniki nad sztuką i dobrym smakiem. Umiar, dyskrecja i szacunek dla wnętrza, połączone ze śmiałą wizją oraz perfekcyjnym opanowaniem techniki, stanowią podstawę dobrej jakości oświetlenia. Spełnienie powyższych warunków jest konieczne, aczkolwiek nie zawsze wystarczające. Potrzeba bowiem jeszcze czegoś ponadto: wyczucia nastroju miejsca, klimatu, czasu a przede wszystkim poczucia odpowiedzialności za proponowane rozwiązania. Prezentowana grupa opraw oświetleniowych pozwala na dopasowanie odpowiednich produktów do wybranego miejsca przeznaczenia. Składa się ona z szerokiej gamy modeli różniących się między sobą rozwiązaniami technicznymi, gabarytami, sposobem dystrybucji strumienia świetlnego, typami źródeł światła i dodatkowymi akcesoriami. Możliwość adoptowania dodatkowych elementów dekoracyjnych pozwala na indywidualne różnicowanie wyglądu opraw lub częściową zmianę rozsyłu światła, dopasowując w elastyczny sposób seryjne produkty do aktualnych potrzeb ich użytkowników. Niektóre z downlightów są w stanie przejąć nawet funkcje przypisane reflektorom, oferując możliwość nakierowania strumienia światła i uzyskanie jego zwiększonego natężenia na wybranych płaszczyznach. Wszystkie te zalety pozwalają na nowoczesną i niepowtarzalną aranżację każdego typu wnętrza. katalog 2007/2008 I 3.1

2 Downlight Luminaires 3. Oprawy DOWNLIGHT DOWNLIGHT Luminaires The great variety of technical media on the market now allows designers to create most ingenious projects of illuminating. However the temptation to use technological achievements to excessively can easily overshadow the aspect of art and disturb delicate proportions. The most balanced attitude in designing should consider not only bold vision but also sense of measure and perfect mastery of technical knowledge at the same time. The mentioned requirements are essential indeed and still not always enough. There is still something more behind that must be present a general feeling of the atmosphere of the place, the sense of time and the responsibility for the proposed solutions. The presented group of luminaires allows choosing appropriate products to specific places. The group covers a wide range of models, different in design, dimensions, light distribution, light source types and accessories. Additional decorative elements can give a luminaire an individual look, can partly change its light distribution and modify some series products to unique needs of end users. Some downlights can even serve as reflectors thanks to possibility of setting light direction and focusing it on places required. All these allow creating modern and unique arrangements in all types of interiors. Salon Monton Warszawa 3.2 I katalog 2007/2008 katalog 2007/2008 I 3.3

3 BERYL M BERYL M 21/22/24 Beryl M 21/22/24 Oprawy serii BERYL stanowią gamę downligtów zaprojektowanych z myślą o stosowaniu w pomieszczeniach, w których użytkownicy spędzają dużo czasu pracując, odpoczywając, czy też robiąc zakupy. Produkty tej rodziny charakteryzują się zwięzłą i prostą konstrukcją oferując jednocześnie wysoką jakość. Duża rozpiętość mocy opraw i różne średnice, pozwalają na dopasowanie ich do wnętrz o szeroko zróżnicowanych kubaturach zapewniając prawidłowe oświetlenie ogólne. Różnorodność dostępnych dodatkowych akcesoriów niewątpliwie podnosi atrakcyjność tychże opraw, sprawiając, że są one w stanie zaspokajać indywidualne potrzeby każdego użytkownika. BERYL M luminaires are the group of downlights designed for those interiors where people spend with high quality lighting provided a lot of time at work, in leisure rooms, shopping areas. The attributes of Beryl M are their compact size and simple pattern with high quality lighting preserved. A wide range of wattages and dimensions allows using them in any kind of interiors and guarantees the perfect level of illumination. The variety of accessories available on request increases the number of combinations and makes the series capable of meeting expectations of individual users. Oprawy do świetlówek kompaktowych TC-D przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości. Rozsył symetryczny. Możliwość stosowania szerokiej gamy akcesoriów dekoracyjnych. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Recessed luminaires for TC-D compact fluorescent lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body made of steel sheet. Outer ring made of powder-coated steel. Reflector made of the highest purity aluminium. Symmetrical light distribution. Wide range of decorative accessories. Electronic ballast and emergency version available on request. Moc A h A1 B1 h1 Otwór Ø[mm] [mm] [mm] [mm] [mm] Ø[mm] Beryl M21 1x13W x18W x13W x18W Beryl M22 1x13W x18W x13W x18W x26W Beryl M24 2x18W x26W Beryl M21 BM1 113 B1 G8 1x13W TC-D G24 d1 1,50 0, BM1 113 A1 G9 1x13W TC-D G24 d1 1,50 0, BM1 118 B1 G8 1x18W TC-D G24 d2 1,50 0, BM1 118 A1 G9 1x18W TC-D G24 d2 1,50 0, BM1 213 B1 G8 2x13W TC-D G24 d1 1,20 0, BM1 213 A1 G9 2x13W TC-D G24 d1 1,20 0, BM1 218 B1 G8 2x18W TC-D G24 d2 1,60 0, BM1 218 A1 G9 2x18W TC-D G24 d2 1,60 0, Beryl M22 BM2 113 B1 G8 1x13W TC-D G24 d1 1,60 0, BM2 113 A1 G9 1x13W TC-D G24 d1 1,60 0, BM2 118 B1 G8 1x18W TC-D G24 d2 1,60 0, BM2 118 A1 G9 1x18W TC-D G24 d2 1,60 0, BM2 126 B1 G8 1x26W TC-D G24 d3 1,80 0, BM2 126 A1 G9 1x26W TC-D G24 d3 1,80 0, BM2 213 B1 G8 2x13W TC-D G24 d1 1,70 0, BM2 213 A1 G9 2x13W TC-D G24 d1 1,70 0, BM2 218 B1 G8 2x18W TC-D G24 d2 1,80 0, BM2 218 A1 G9 2x18W TC-D G24 d2 1,80 0, BM2 226 B1 G8 2x26W TC-D G24 d3 2,00 0, BM2 226 A1 G9 2x26W TC-D G24 d3 2,00 0, Beryl M24 BM4 218 B1 G8 2x18W TC-D G24 d2 2,00 0, BM4 218 A1 G9 2x18W TC-D G24 d2 2,00 0, BM4 226 B1 G8 2x26W TC-D G24 d3 2,20 0, BM4 226 A1 G9 2x26W TC-D G24 d3 2,20 0, Akcesoria patrz strona 25 Accessories see page 25 Salon Plus GSM Warszawa 3.4 I katalog 2007/2008 katalog 2007/2008 I 3.5

4 BERYL M 26 BERYL M 33 Beryl M 26 Beryl M 33 Oprawy do świetlówek kompaktowych TC-D i TC-TEL przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą sprężynek. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z odlewu aluminiowego malowanego proszkowo. Odbłyśnik wykonany z metalizowanego aluminium. Rozsył symetryczny. Możliwość zastosowania szyby ozdobnej. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Oprawy do świetlówek kompaktowych TC-D przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą sprężynek. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z metalizowanego aluminium z turborastrem. Rozsył symetryczny. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Beryl M26 BM6 226 B1 G8 2x26W TC-D G24 d3 3,80 0, BM6 226 A1 G8 2x26W TC-D G24 d3 3,80 0, BM6 232 B1 G9 2x32W TC-TEL GX24 q3 3,40 0, BM6 232 A1 G9 2x32W TC-TEL GX24 q3 3,40 0, BM6 242 B1 G9 2x42W TC-TEL GX24 q4 3,40 0, BM6 242 A1 G9 2x42W TC-TEL GX24 q4 3,40 0, Beryl M26 S6 wersja z szybą centralnie piaskowaną/version with central sanded glass BM6 226 B1 S6 G8 2x26W TC-D G24 d3 4,10 0, BM6 226 A1 S6 G8 2x26W TC-D G24 d3 4,10 0, BM6 232 B1 S6 G9 2x32W TC-TEL GX24 q3 3,70 0, BM6 232 A1 S6 G9 2x32W TC-TEL GX24 q3 3,70 0, BM6 242 B1 S6 G9 2x42W TC-TEL GX24 q4 3,70 0, BM6 242 A1 S6 G9 2x42W TC-TEL GX24 q4 3,70 0, Recessed luminaires for TC-D and TC-TEL compact fluorescent lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of spring brackets. Body made of steel sheet. Outer ring made of powder-coated aluminium casting. Reflector made of metallized aluminium. Symmetrical light distribution. Decorative glasses as accessories. Electronic ballast and emergency version available on request. Recessed luminaires for TC-D compact fluorescent lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of spring brackets. Body made of steel sheet. Outer ring made of powder-coated aluminium casting. Reflector made of metallized aluminium with turbo louver as standard. Symmetrical light distribution. Electronic ballast and emergency version available on request. BM33T 326 B1 G8 TURBO 3x26W TC-D G24 d3 4,30 0, Moc A h A1 Otwór Ø[mm] [mm] [mm] Ø[mm] Beryl M26 2x26W x32W x42W Beryl M26 S6 2x26W x32W x42W Moc A h A1 h1 Otwór Ø[mm] [mm] [mm] [mm] Ø[mm] 3x26W Megastore Kraków Salon Monton Warszawa 3.6 I katalog 2007/2008 katalog 2007/2008 I 3.7

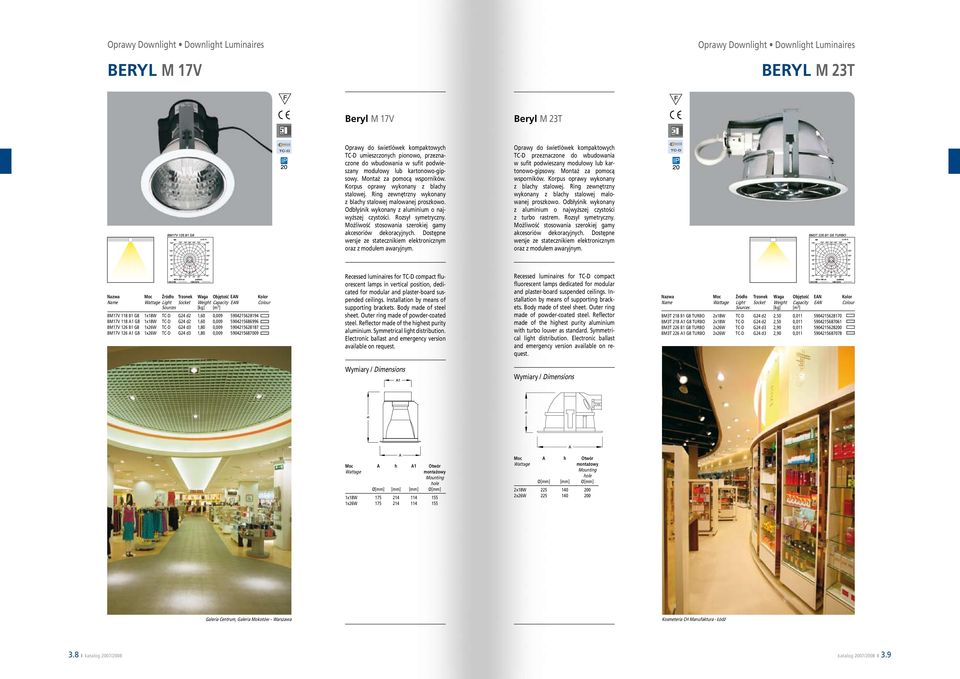

5 BERYL M 17V BERYL M 23T Beryl M 17V Beryl M 23T Oprawy do świetlówek kompaktowych TC-D umieszczonych pionowo, przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości. Rozsył symetryczny. Możliwość stosowania szerokiej gamy akcesoriów dekoracyjnych. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Oprawy do świetlówek kompaktowych TC-D przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości z turbo rastrem. Rozsył symetryczny. Możliwość stosowania szerokiej gamy akcesoriów dekoracyjnych. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. BM17V 118 B1 G8 1x18W TC-D G24 d2 1,60 0, BM17V 118 A1 G8 1x18W TC-D G24 d2 1,60 0, BM17V 126 B1 G8 1x26W TC-D G24 d3 1,80 0, BM17V 126 A1 G8 1x26W TC-D G24 d3 1,80 0, Recessed luminaires for TC-D compact fluorescent lamps in vertical position, dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body made of steel sheet. Outer ring made of powder-coated steel. Reflector made of the highest purity aluminium. Symmetrical light distribution. Electronic ballast and emergency version available on request. Recessed luminaires for TC-D compact fluorescent lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body made of steel sheet. Outer ring made of powder-coated steel. Reflector made of the highest purity aluminium with turbo louver as standard. Symmetrical light distribution. Electronic ballast and emergency version available on request. BM3T 218 B1 G8 TURBO 2x18W TC-D G24 d2 2,50 0, BM3T 218 A1 G8 TURBO 2x18W TC-D G24 d2 2,50 0, BM3T 226 B1 G8 TURBO 2x26W TC-D G24 d3 2,90 0, BM3T 226 A1 G8 TURBO 2x26W TC-D G24 d3 2,90 0, Moc A h A1 Otwór Ø[mm] [mm] [mm] Ø[mm] 1x18W x26W Moc A h Otwór Ø[mm] [mm] Ø[mm] 2x18W x26W Galeria Centrum, Galeria Mokotów Warszawa Kosmeteria CH Manufaktura - Łódź 3.8 I katalog 2007/2008 katalog 2007/2008 I 3.9

6 Kosmeteria CH Wola Park Warszawa Salon Camille - Łódź 3.10 I katalog 2007/2008 katalog 2007/2008 I 3.11

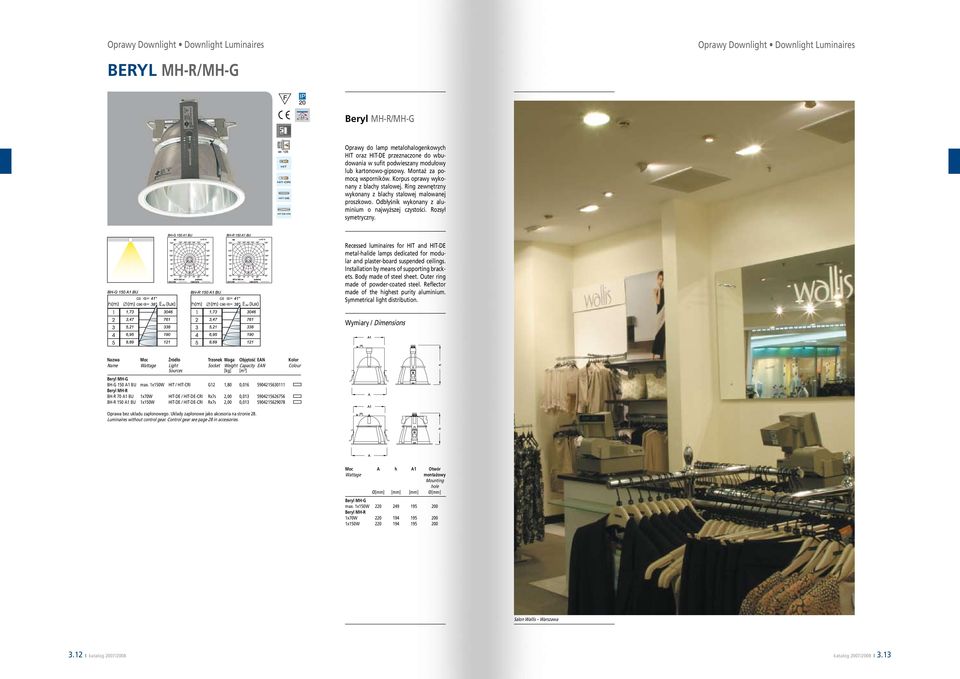

7 BERYL MH-R/MH-G Beryl MH-R/MH-G Oprawy do lamp metalohalogenkowych HIT oraz HIT-DE przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oprawy wykonany z blachy stalowej. Ring zewnętrzny wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości. Rozsył symetryczny. Recessed luminaires for HIT and HIT-DE metal-halide lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body made of steel sheet. Outer ring made of powder-coated steel. Reflector made of the highest purity aluminium. Symmetrical light distribution. Beryl MH-G BH-G 150 A1 BU max. 1x150W HIT / HIT-CRI G12 1,80 0, Beryl MH-R BH-R 70 A1 BU 1x70W HIT-DE / HIT-DE-CRI Rx7s 2,00 0, BH-R 150 A1 BU 1x150W HIT-DE / HIT-DE-CRI Rx7s 2,00 0, Oprawa bez układu zapłonowego. Układy zapłonowe jako akcesoria na stronie 28. Luminaires without control gear. Control gear see page 28 in accessories. Moc A h A1 Otwór Ø[mm] [mm] [mm] Ø[mm] Beryl MH-G max. 1x150W Beryl MH-R 1x70W x150W Salon Wallis Warszawa 3.12 I katalog 2007/2008 katalog 2007/2008 I 3.13

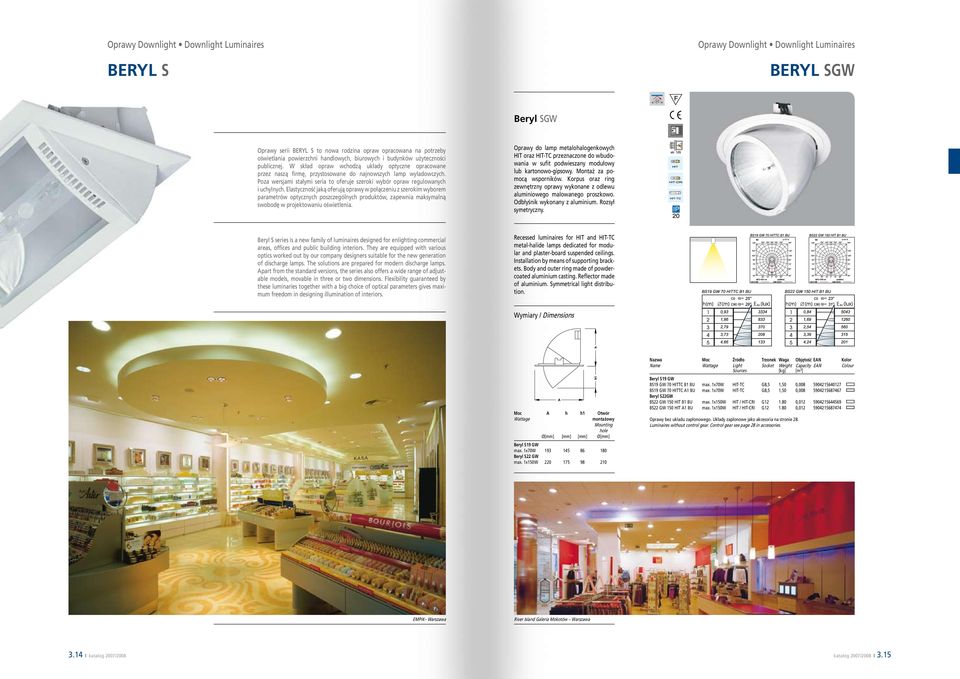

8 BERYL S BERYL SGW Beryl SGW Oprawy serii BERYL S to nowa rodzina opraw opracowana na potrzeby oświetlania powierzchni handlowych, biurowych i budynków użyteczności publicznej. W skład opraw wchodzą układy optyczne opracowane przez naszą firmę, przystosowane do najnowszych lamp wyładowczych. Poza wersjami stałymi seria to oferuje szeroki wybór opraw regulowanych i uchylnych. Elastyczność jaką oferują oprawy w połączeniu z szerokim wyborem parametrów optycznych poszczególnych produktów, zapewnia maksymalną swobodę w projektowaniu oświetlenia. Oprawy do lamp metalohalogenkowych HIT oraz HIT-TC przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oraz ring zewnętrzny oprawy wykonane z odlewu aluminiowego malowanego proszkowo. Odbłyśnik wykonany z aluminium. Rozsył symetryczny. Beryl S series is a new family of luminaires designed for enlighting commercial areas, offices and public building interiors. They are equipped with various optics worked out by our company designers suitable for the new generation of discharge lamps. The solutions are prepared for modern discharge lamps. Apart from the standard versions, the series also offers a wide range of adjustable models, movable in three or two dimensions. Flexibility guaranteed by these luminaries together with a big choice of optical parameters gives maximum freedom in designing illumination of interiors. Recessed luminaires for HIT and HIT-TC metal-halide lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body and outer ring made of powdercoated aluminium casting. Reflector made of aluminium. Symmetrical light distribution. Moc A h h1 Otwór Ø[mm] [mm] [mm] Ø[mm] Beryl S19 GW max. 1x70W Beryl S22 GW max. 1x150W Beryl S19 GW BS19 GW 70 HITTC B1 BU max. 1x70W HIT-TC G8,5 1,50 0, BS19 GW 70 HITTC A1 BU max. 1x70W HIT-TC G8,5 1,50 0, Beryl S22GW BS22 GW 150 HIT B1 BU max. 1x150W HIT / HIT-CRI G , BS22 GW 150 HIT A1 BU max. 1x150W HIT / HIT-CRI G , Oprawy bez ukladu zapłonowego. Układy zapłonowe jako akcesoria na stronie 28. Luminaires without control gear. Control gear see page 28 in accessories. EMPiK Warszawa River Island Galeria Mokotów Warszawa 3.14 I katalog 2007/2008 katalog 2007/2008 I 3.15

9 BERYL SGS/SRS Beryl SGS/SRS Oprawy do lamp metalohalogenkowych HIT, HIT-DE oraz HIT-TC przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oraz ring zewnętrzny oprawy wykonane z odlewu aluminiowego malowanego proszkowo. Odbłyśnik wykonany z aluminium. Rozsył symetryczny. Recessed luminaires for HIT, HIT-DE and HIT-TC metal-halide lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body and outer ring made of powder-coated aluminium casting. Reflector made of aluminium. Symmetrical light distribution. Beryl S16 GS BS16 GS 150 HITTC B1 BU max. 1x70W HIT-TC G8,5 1,20 0, BS16 GS 150 HITTC A1 BU max. 1x70W HIT-TC G8,5 1,20 0, Beryl S20GS BS20 GS 150 HIT B1 BU max. 1x150W HIT / HIT-CRI G12 1,50 0, BS20 GS 150 HIT A1 BU max. 1x150W HIT / HIT-CRI G12 1,50 0, Beryl S20RS BS20 RS 70 HITDE B1 BU 1x70W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS20 RS 70 HITDE A1 BU 1x70W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS20 RS 150 HITDE B1 BU 1x150W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS20 RS 150 HITDE A1 BU 1x150W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, Moc A h A1 Otwór Ø[mm] [mm] [mm] Ø[mm] Beryl S16 GS max. 1x70W Beryl S20GS max. 1x150W Beryl S20RS 1x70W x150W Oprawy bez ukladu zapłonowego. Układy zapłonowe jako akcesoria na stronie 28. Luminaires without control gear. Control gear see page 28 in accessories. Salon BMW Warszawa 3.16 I katalog 2007/2008 katalog 2007/2008 I 3.17

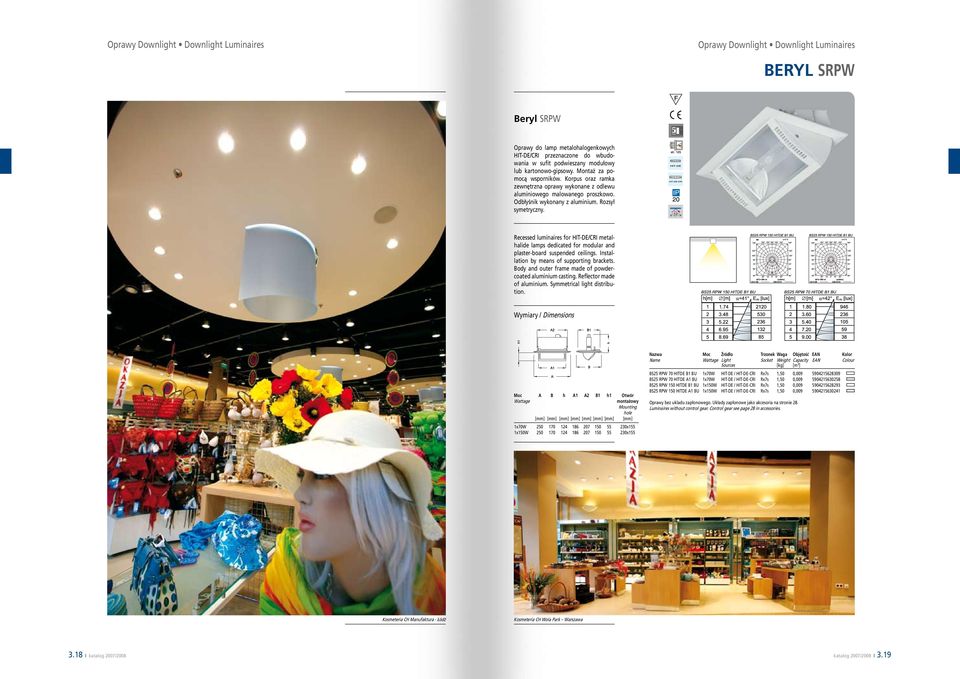

10 BERYL SRPW Beryl SRPW Oprawy do lamp metalohalogenkowych HIT-DE/CRI przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oraz ramka zewnętrzna oprawy wykonane z odlewu aluminiowego malowanego proszkowo. Odbłyśnik wykonany z aluminium. Rozsył symetryczny. Recessed luminaires for HIT-DE/CRI metalhalide lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body and outer frame made of powdercoated aluminium casting. Reflector made of aluminium. Symmetrical light distribution. Moc A B h A1 A2 B1 h1 Otwór [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1x70W x155 1x150W x155 BS25 RPW 70 HITDE B1 BU 1x70W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS25 RPW 70 HITDE A1 BU 1x70W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS25 RPW 150 HITDE B1 BU 1x150W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, BS25 RPW 150 HITDE A1 BU 1x150W HIT-DE / HIT-DE-CRI Rx7s 1,50 0, Oprawy bez ukladu zapłonowego. Układy zapłonowe jako akcesoria na stronie 28. Luminaires without control gear. Control gear see page 28 in accessories. Kosmeteria CH Manufaktura - Łódź Kosmeteria CH Wola Park Warszawa 3.18 I katalog 2007/2008 katalog 2007/2008 I 3.19

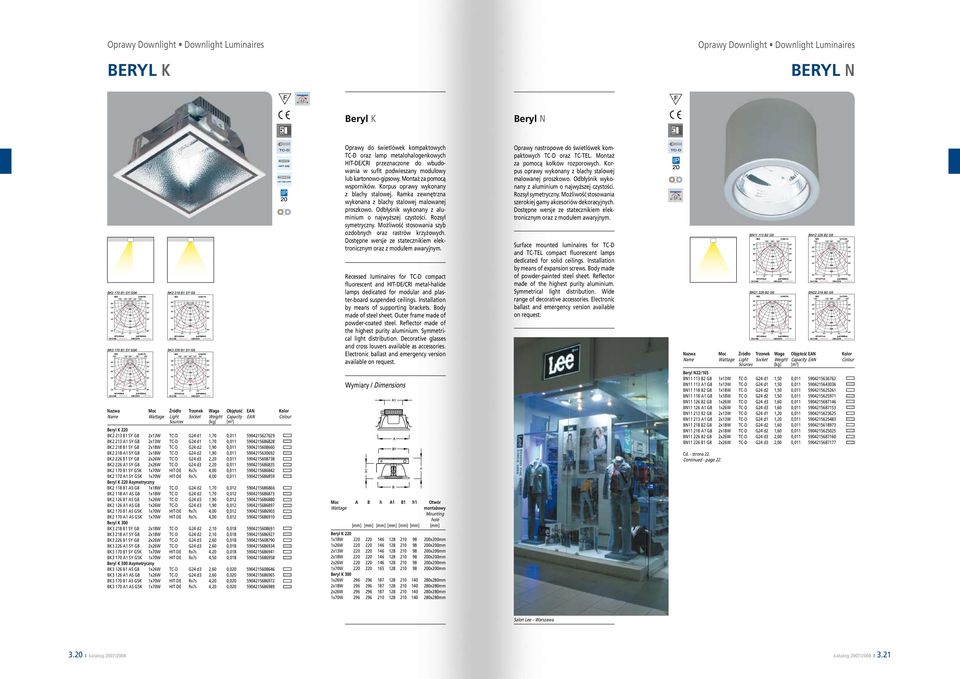

11 BERYL K BERYL N Beryl K Beryl N Beryl K 220 BK2 213 B1 SY G8 2x13W TC-D G24 d1 1,70 0, BK2 213 A1 SY G8 2x13W TC-D G24 d1 1,70 0, BK2 218 B1 SY G8 2x18W TC-D G24 d2 1,90 0, BK2 218 A1 SY G8 2x18W TC-D G24 d2 1,90 0, BK2 226 B1 SY G8 2x26W TC-D G24 d3 2,20 0, BK2 226 A1 SY G8 2x26W TC-D G24 d3 2,20 0, BK2 170 B1 SY G5K 1x70W HIT-DE Rx7s 4,00 0, BK2 170 A1 SY G5K 1x70W HIT-DE Rx7s 4,00 0, Beryl K 220 Asymetryczny BK2 118 B1 AS G8 1x18W TC-D G24 d2 1,70 0, BK2 118 A1 AS G8 1x18W TC-D G24 d2 1,70 0, BK2 126 B1 AS G8 1x26W TC-D G24 d3 1,90 0, BK2 126 A1 AS G8 1x26W TC-D G24 d3 1,90 0, BK2 170 B1 AS G5K 1x70W HIT-DE Rx7s 4,00 0, BK2 170 A1 AS G5K 1x70W HIT-DE Rx7s 4,00 0, Beryl K 300 BK3 218 B1 SY G8 2x18W TC-D G24 d2 2,10 0, BK3 218 A1 SY G8 2x18W TC-D G24 d2 2,10 0, BK3 226 B1 SY G8 2x26W TC-D G24 d3 2,60 0, BK3 226 A1 SY G8 2x26W TC-D G24 d3 2,60 0, BK3 170 B1 SY G5K 1x70W HIT-DE Rx7s 4,20 0, BK3 170 A1 SY G5K 1x70W HIT-DE Rx7s 4,50 0, Beryl K 300 Asymetryczny BK3 126 B1 AS G8 1x26W TC-D G24 d3 2,60 0, BK3 126 A1 AS G8 1x26W TC-D G24 d3 2,60 0, BK3 170 B1 AS G5K 1x70W HIT-DE Rx7s 4,20 0, BK3 170 A1 AS G5K 1x70W HIT-DE Rx7s 4,20 0, Oprawy do świetlówek kompaktowych TC-D oraz lamp metalohalogenkowych HIT-DE/CRI przeznaczone do wbudowania w sufit podwieszany modułowy lub kartonowo-gipsowy. Montaż za pomocą wsporników. Korpus oprawy wykonany z blachy stalowej. Ramka zewnętrzna wykonana z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości. Rozsył symetryczny. Możliwość stosowania szyb ozdobnych oraz rastrów krzyżowych. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Recessed luminaires for TC-D compact fluorescent and HIT-DE/CRI metal-halide lamps dedicated for modular and plaster-board suspended ceilings. Installation by means of supporting brackets. Body made of steel sheet. Outer frame made of powder-coated steel. Reflector made of the highest purity aluminium. Symmetrical light distribution. Decorative glasses and cross louvers available as accessories. Electronic ballast and emergency version available on request. Moc A B h A1 B1 h1 Otwór [mm] [mm] [mm] [mm] [mm] [mm] [mm] Beryl K 220 1x18W x200mm 1x26W x200mm 2x13W x200mm 2x18W x200mm 2x26W x200mm 1x70W x200mm Beryl K 300 1x26W x280mm 2x18W x280mm 2x26W x280mm 1x70W x280mm Oprawy nastropowe do świetlówek kompaktowych TC-D oraz TC-TEL. Montaż za pomocą kołków rozporowych. Korpus oprawy wykonany z blachy stalowej malowanej proszkowo. Odbłyśnik wykonany z aluminium o najwyższej czystości. Rozsył symetryczny. Możliwość stosowania szerokiej gamy akcesoriów dekoracyjnych. Dostępne wersje ze statecznikiem elektronicznym oraz z modułem awaryjnym. Surface mounted luminaires for TC-D and TC-TEL compact fluorescent lamps dedicated for solid ceilings. Installation by means of expansion screws. Body made of powder-painted steel sheet. Reflector made of the highest purity aluminium. Symmetrical light distribution. Wide range of decorative accessories. Electronic ballast and emergency version available on request. Beryl N22/165 BN B2 G8 1x13W TC-D G24 d1 1,50 0, BN A1 G8 1x13W TC-D G24 d1 1,50 0, BN B2 G8 1x18W TC-D G24 d2 1,50 0, BN A1 G8 1x18W TC-D G24 d2 1,50 0, BN B2 G8 1x26W TC-D G24 d3 1,60 0, BN A1 G8 1x26W TC-D G24 d3 1,60 0, BN B2 G8 2x13W TC-D G24 d1 1,20 0, BN A1 G8 2x13W TC-D G24 d1 1,20 0, BN B2 G8 2x18W TC-D G24 d2 1,60 0, BN A1 G8 2x18W TC-D G24 d2 1,60 0, BN B2 G8 2x26W TC-D G24 d3 2,00 0, BN B1 G8 2x26W TC-D G24 d3 2,00 0, Cd. - strona 22. Continued - page 22. Salon Lee Warszawa 3.20 I katalog 2007/2008 katalog 2007/2008 I 3.21

12 BERYL N Beryl N22/200 BN B2 G8 1x13W TC-D G24 d1 1,80 0, BN A1 G8 1x13W TC-D G24 d1 1,80 0, BN B2 G8 1x18W TC-D G24 d2 1,80 0, BN A1 G8 1x18W TC-D G24 d2 1,80 0, BN B2 G8 1x26W TC-D G24 d3 1,90 0, BN A1 G8 1x26W TC-D G24 d3 1,90 0, BN B2 G8 2x13W TC-D G24 d1 1,50 0, BN A1 G8 2x13W TC-D G24 d1 1,50 0, BN B2 G8 2x18W TC-D G24 d2 1,90 0, BN A1 G8 2x18W TC-D G24 d2 1,90 0, BN B2 G8 2x26W TC-D G24 d3 2,30 0, BN A1 G8 2x26W TC-D G24 d3 2,30 0, Beryl N24/165 BN B2 G8 1x13W TC-D G24 d1 2,10 0, BN A1 G8 1x13W TC-D G24 d1 2,10 0, BN B2 G8 1x18W TC-D G24 d2 2,10 0, BN A1 G8 1x18W TC-D G24 d2 2,10 0, BN B2 G8 1x26W TC-D G24 d3 2,20 0, BN A1 G8 1x26W TC-D G24 d3 2,20 0, BN B2 G8 2x13W TC-D G24 d1 1,80 0, BN A1 G8 2x13W TC-D G24 d1 1,80 0, BN B2 G8 2x18W TC-D G24 d2 2,20 0, BN A1 G8 2x18W TC-D G24 d2 2,20 0, BN B2 G8 2x26W TC-D G24 d3 2,60 0, BN B1 G8 2x26W TC-D G24 d3 2,60 0, BN B2 G9 1x32W TC-TEL GX24 q3 2,10 0, BN A1 G9 1x32W TC-TEL GX24 q3 2,10 0, BN B2 G9 1x42W TC-TEL GX24 q4 2,10 0, BN A1 G9 1x42W TC-TEL GX24 q4 2,10 0, Beryl N24/200 BN B2 G8 1x18W TC-D G24 d2 2,40 0, BN A1 G8 1x18W TC-D G24 d2 2,40 0, BN B2 G8 1x26W TC-D G24 d3 2,50 0, BN A1 G8 1x26W TC-D G24 d3 2,50 0, BN B2 G8 2x18W TC-D G24 d2 2,50 0, BN A1 G8 2x18W TC-D G24 d2 2,50 0, BN B2 G8 2x26W TC-D G24 d3 2,90 0, BN B1 G8 2x26W TC-D G24 d3 2,90 0, BN B2 G9 1x32W TC-TEL GX24 q3 2,40 0, BN A1 G9 1x32W TC-TEL GX24 q3 2,40 0, BN B2 G9 1x42W TC-TEL GX24 q4 2,40 0, BN A1 G9 1x42W TC-TEL GX24 q4 2,40 0, BN B2 G9 2x32W TC-TEL GX24 q3 2,50 0, BN A1 G9 2x32W TC-TEL GX24 q3 2,50 0, BN B2 G9 2x42W TC-TEL GX24 q4 2,50 0, BN A1 G9 2x42W TC-TEL GX24 q4 2,50 0, Akcesoria patrz strona 25. Accessories see page 25. Moc A h L Ø[mm] [mm] [mm] Beryl N22/165 1x13W x18W x26W x13W x18W x26W Beryl N22/200 1x13W x18W x26W x13W x18W x26W Beryl N24/165 1x13W x18W x26W x13W x18W x26W x32W x42W Beryl N24/200 1x18W x26W x18W x26W x32W x42W x32W x42W Galeria Centrum Warszawa Salon Magam - Łódź 3.22 I katalog 2007/2008 katalog 2007/2008 I 3.23

13 BERYL AKCESORIA / BERYL ACCESSORIES BERYL AKCESORIA-ACCESSORIES Szyby ozdobne / decorative glasses Szyba przeźroczysta / transparent glass Szyby ozdobne / decorative glasses Szyba piaskowana centralnie / glass with sanded centre S1 21 Beryl M S1 22 Beryl M22, Beryl N S1 24 Beryl M24, Beryl N S2 21 Beryl M S2 22 Beryl M22, Beryl N S2 24 Beryl M24, Beryl N Szyby ozdobne / decorative glasses Szyba piaskowana / sanded glass Szyby ozdobne / decorative glasses Szyba przeźroczysta centralnie / glass with transparent centre S3 21 Beryl M S3 22 Beryl M22, Beryl N S3 24 Beryl M24, Beryl N S4 21 Beryl M S4 22 Beryl M22, Beryl N S4 24 Beryl M24, Beryl N Szyby ozdobne / decorative glasses Szyba kręgi przeźroczyste / glass with transparent rings Aula Uniwersytet - Warszawa S5 21 Beryl M S5 22 Beryl M22, Beryl N S5 24 Beryl M24, Beryl N I katalog 2007/2008 katalog 2007/2008 I 3.25

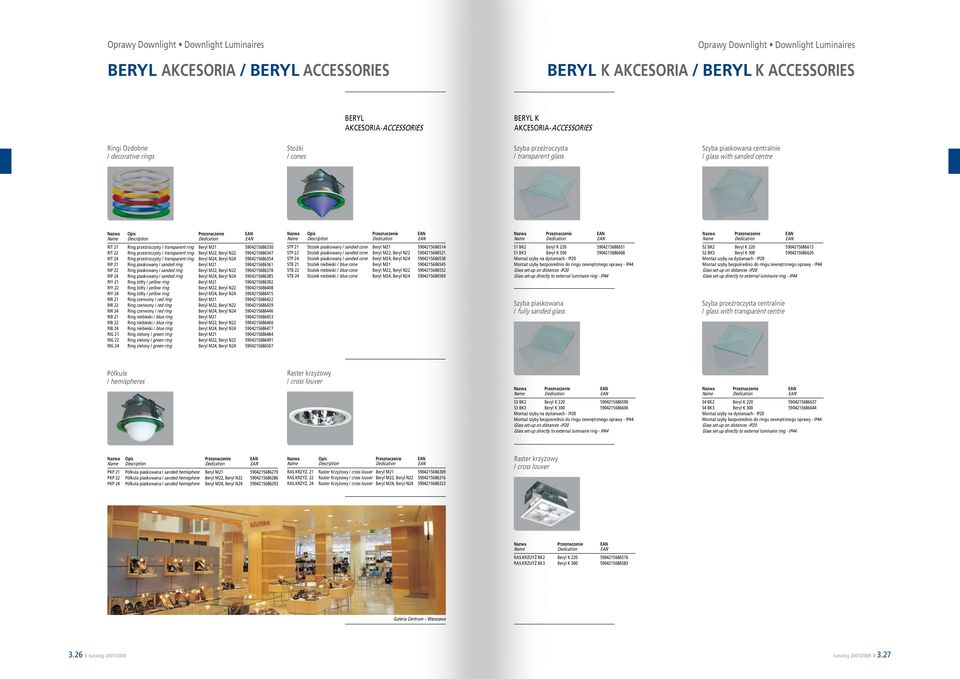

14 BERYL AKCESORIA / BERYL ACCESSORIES BERYL K AKCESORIA / BERYL K ACCESSORIES BERYL AKCESORIA-ACCESSORIES BERYL K AKCESORIA-ACCESSORIES Ringi Ozdobne / decorative rings Stożki / cones Szyba przeźroczysta / transparent glass Szyba piaskowana centralnie / glass with sanded centre Nazwa Opis Przeznaczenie EAN Name Description Dedication EAN RIT 21 Ring przeźroczysty / transparent ring Beryl M RIT 22 Ring przeźroczysty / transparent ring Beryl M22, Beryl N RIT 24 Ring przeźroczysty / transparent ring Beryl M24, Beryl N RIP 21 Ring piaskowany / sanded ring Beryl M RIP 22 Ring piaskowany / sanded ring Beryl M22, Beryl N RIP 24 Ring piaskowany / sanded ring Beryl M24, Beryl N RIY 21 Ring żółty / yellow ring Beryl M RIY 22 Ring żółty / yellow ring Beryl M22, Beryl N RIY 24 Ring żółty / yellow ring Beryl M24, Beryl N RIR 21 Ring czerwony / red ring Beryl M RIR 22 Ring czerwony / red ring Beryl M22, Beryl N RIR 24 Ring czerwony / red ring Beryl M24, Beryl N RIB 21 Ring niebieski / blue ring Beryl M RIB 22 Ring niebieski / blue ring Beryl M22, Beryl N RIB 24 Ring niebieski / blue ring Beryl M24, Beryl N RIG 21 Ring zielony / green ring Beryl M RIG 22 Ring zielony / green ring Beryl M22, Beryl N RIG 24 Ring zielony / green ring Beryl M24, Beryl N Nazwa Opis Przeznaczenie EAN Name Description Dedication EAN STP 21 Stożek piaskowany / sanded cone Beryl M STP 22 Stożek piaskowany / sanded cone Beryl M22, Beryl N STP 24 Stożek piaskowany / sanded cone Beryl M24, Beryl N STB 21 Stożek niebieski / blue cone Beryl M STB 22 Stożek niebieski / blue cone Beryl M22, Beryl N STB 24 Stożek niebieski / blue cone Beryl M24, Beryl N S1 BK2 Beryl K S1 BK3 Beryl K Szyba piaskowana / fully sanded glass S2 BK2 Beryl K S2 BK3 Beryl K Szyba przeźroczysta centralnie / glass with transparent centre Półkule / hemispheres Raster krzyżowy / cross louver S3 BK2 Beryl K S3 BK3 Beryl K S4 BK2 Beryl K S4 BK3 Beryl K Nazwa Opis Przeznaczenie EAN Name Description Dedication EAN PKP 21 Półkula piaskowana / sanded hemisphere Beryl M PKP 22 Półkula piaskowana / sanded hemisphere Beryl M22, Beryl N PKP 24 Półkula piaskowana / sanded hemisphere Beryl M24, Beryl N Nazwa Opis Przeznaczenie EAN Name Description Dedication EAN RAS.KRZYZ. 21 Raster Krzyżowy / cross louver Beryl M RAS.KRZYZ. 22 Raster Krzyżowy / cross louver Beryl M22, Beryl N RAS.KRZYZ. 24 Raster Krzyżowy / cross louver Beryl M24, Beryl N Raster krzyżowy / cross louver RAS.KRZUYŻ BK2 Beryl K RAS.KRZUYŻ BK3 Beryl K Galeria Centrum Warszawa 3.26 I katalog 2007/2008 katalog 2007/2008 I 3.27

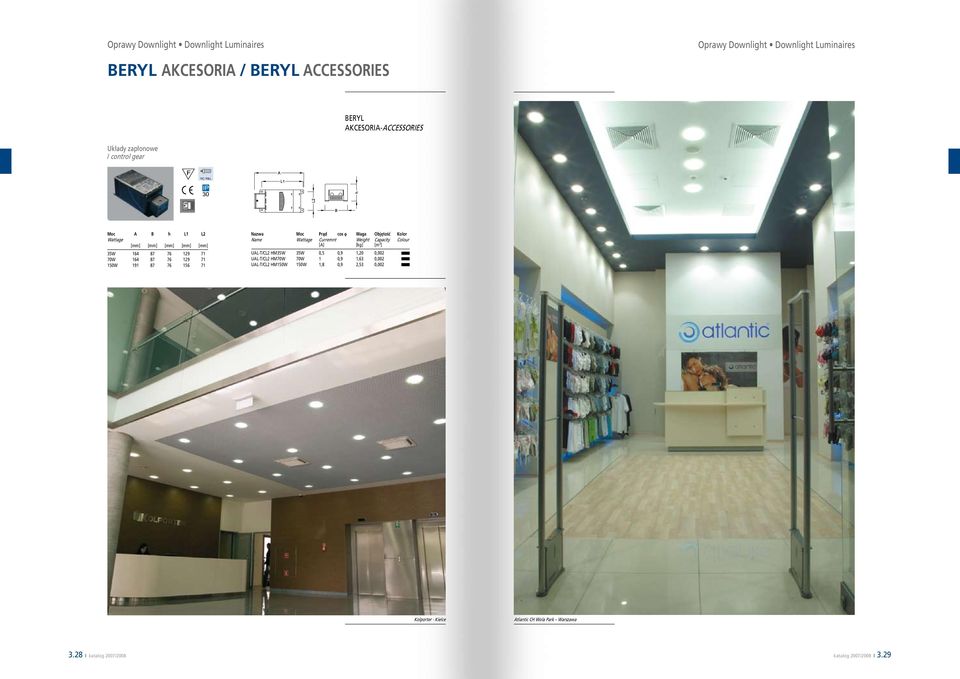

15 BERYL AKCESORIA / BERYL ACCESSORIES Układy zapłonowe / control gear BERYL AKCESORIA-ACCESSORIES Moc A B h L1 L2 [mm] [mm] [mm] [mm] [mm] 35W W W Nazwa Moc Prąd cos φ Waga Objętość Kolor Name Curremnt Weight Capacity Colour [A] [kg] [m 3 ] UAL-T/CL2 HM35W 35W 0,5 0,9 1,20 0,002 UAL-T/CL2 HM70W 70W 1 0,9 1,63 0,002 UAL-T/CL2 HM150W 150W 1,8 0,9 2,53 0,002 Kolporter - Kielce Atlantic CH Wola Park Warszawa 3.28 I katalog 2007/2008 katalog 2007/2008 I 3.29
