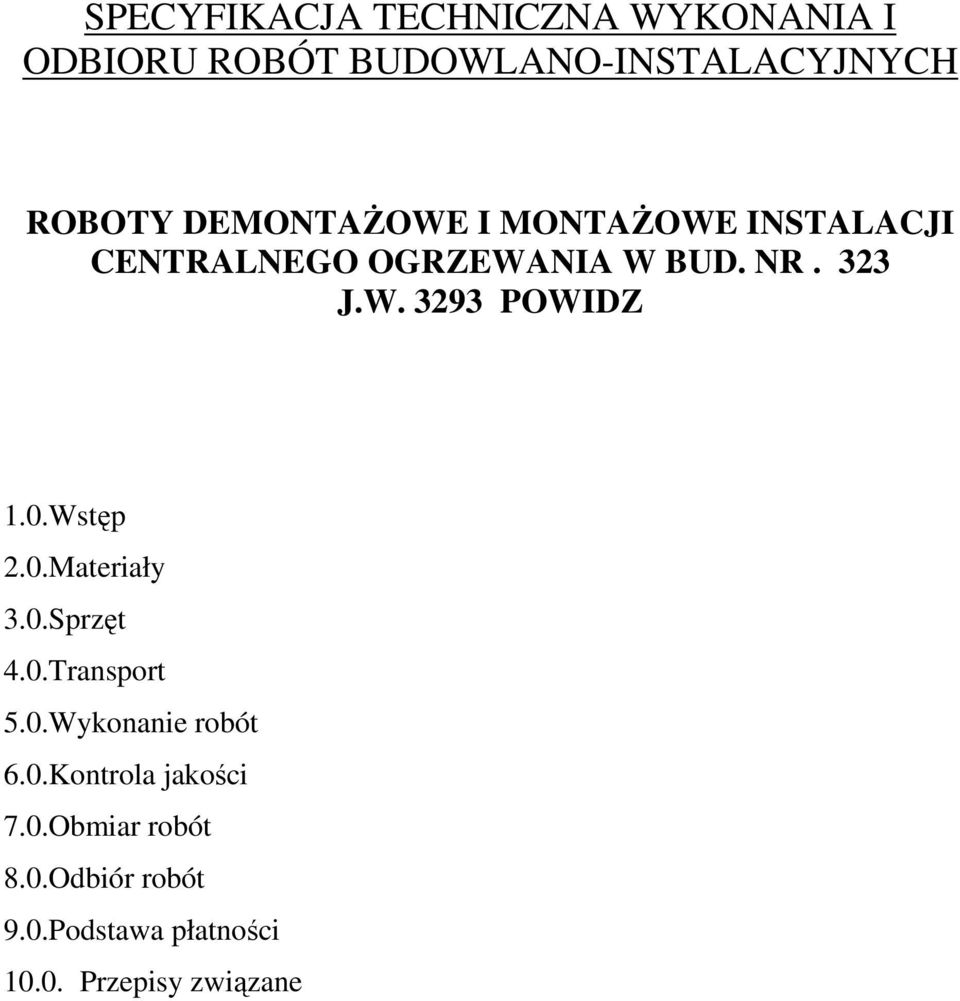

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANO-INSTALACYJNYCH ROBOTY DEMONTAŻOWE I MONTAŻOWE INSTALACJI CENTRALNEGO OGRZEWANIA W BUD. NR. 323 J.W POWIDZ 1.0.Wstęp 2.0.Materiały 3.0.Sprzęt 4.0.Transport 5.0.Wykonanie robót 6.0.Kontrola jakości 7.0.Obmiar robót 8.0.Odbiór robót 9.0.Podstawa płatności Przepisy związane

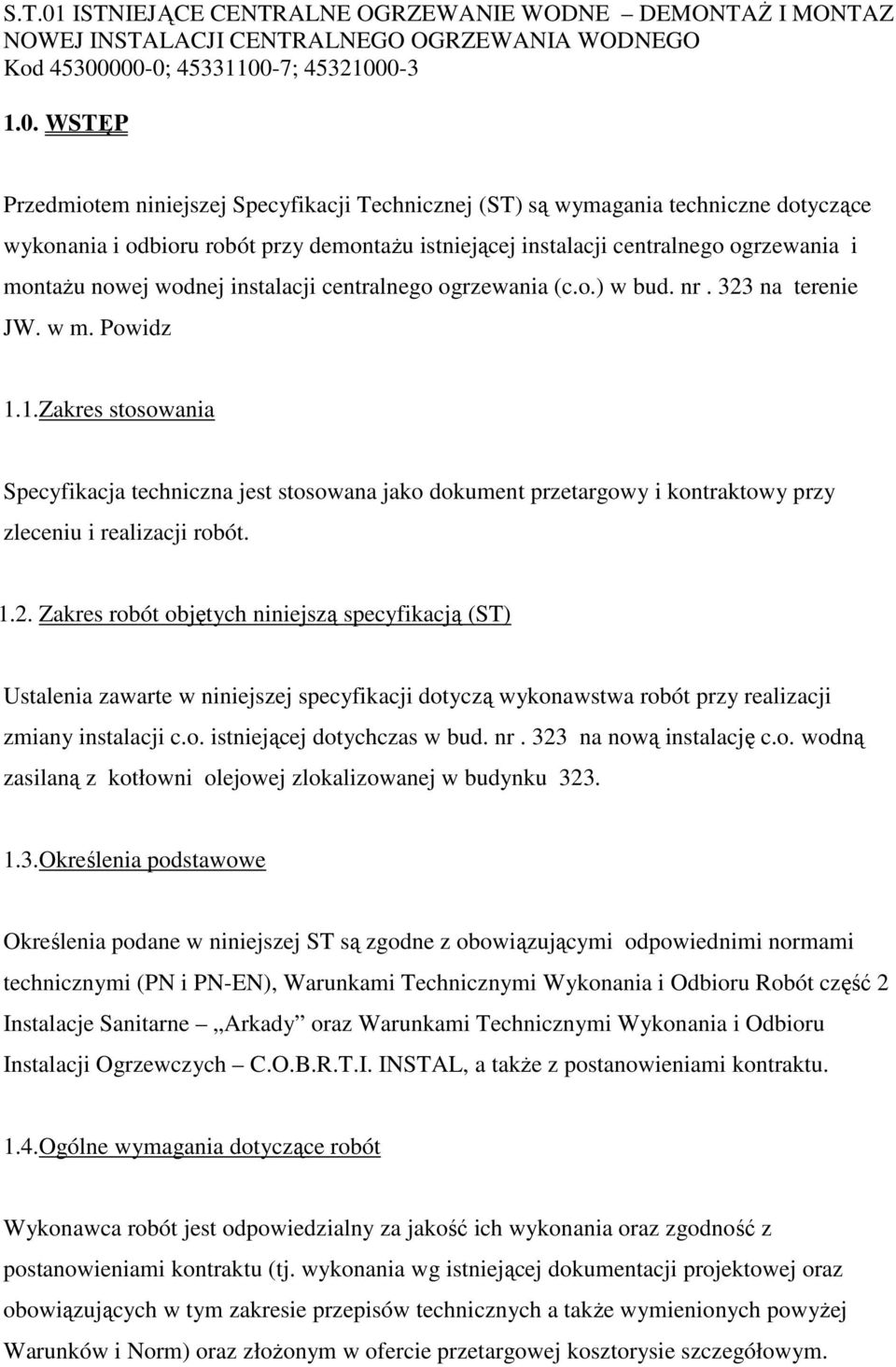

2 S.T.01 ISTNIEJĄCE CENTRALNE OGRZEWANIE WODNE DEMONTAŻ I MONTAZ NOWEJ INSTALACJI CENTRALNEGO OGRZEWANIA WODNEGO Kod ; ; WSTĘP Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót przy demontażu istniejącej instalacji centralnego ogrzewania i montażu nowej wodnej instalacji centralnego ogrzewania (c.o.) w bud. nr. 323 na terenie JW. w m. Powidz 1.1.Zakres stosowania Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót Zakres robót objętych niniejszą specyfikacją (ST) Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonawstwa robót przy realizacji zmiany instalacji c.o. istniejącej dotychczas w bud. nr. 323 na nową instalację c.o. wodną zasilaną z kotłowni olejowej zlokalizowanej w budynku Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami technicznymi (PN i PN-EN), Warunkami Technicznymi Wykonania i Odbioru Robót część 2 Instalacje Sanitarne Arkady oraz Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych C.O.B.R.T.I. INSTAL, a także z postanowieniami kontraktu. 1.4.Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z postanowieniami kontraktu (tj. wykonania wg istniejącej dokumentacji projektowej oraz obowiązujących w tym zakresie przepisów technicznych a także wymienionych powyżej Warunków i Norm) oraz złożonym w ofercie przetargowej kosztorysie szczegółowym.

3 2.0. MATERIAŁY 2.1. Wymagania dotyczące właściwości wyrobów budowlanych Przy wykonywaniu robót budowlanych instalacji c.o., należy zgodnie z ustawą Prawo Budowlane stosować wyroby budowlane, które zostały dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Dla których wydano m.in. certyfikaty na znak bezpieczeństwa, zgodność z kryteriami technicznymi określonymi na podstawie polskich norm, aprobat technicznych, wyroby budowlane, dla których dokonano oceny zgodności i wydano certyfikat zgodności lub deklarację zgodności z polską normą lub aprobatą techniczną, wyroby budowlane oznaczone znakowaniem CE, dla których zgodnie z odrębnymi przepisami dokonano oceny zgodności z zharmonizowaną normą europejską itd. 2.2.Grupy materiałów wykorzystanych przy realizacji robót objętych ST Do wykonania instalacji centralnego ogrzewania wodnego w budynku nr. 323 przedstawionego w opracowanej dokumentacji projektowej stosowane będą następujące grupy materiałów: - rury miedziane - armatura, której zadaniem jest zapewnienie właściwej i bezpiecznej pracy, stanowić ją będą zawory odcinające na poszczególnych gałęziach poziomach i pionach oraz zawory odpowietrzające i grzejnikowe termostatyczne z głowicami, stanowiące automatyczną regulację temperatury w pomieszczeniach. Ponadto: -grzejniki, stanowiące element układu ogrzewania, których zadaniem jest przekazywanie ciepła od nośnika ciepła (wody gorącej) do pomieszczeń zaprojektowano jako grzejniki typu PURMO Jako elementy wyposażenia przewodów instalacji zaprojektowano podpory i uchwyty przewodów, przejścia przewodów przez ściany lub stropy: - podpory (uchwyty) rozmieszczać stosownie do wielkości średnicy wg ustaleń WTWiO

4 - przejścia przewodów przez ściany i stropy należy wykonać przy użyciu tulei, którą nakłada się na rurociąg. Średnica tulei powinna być większa o co najmniej 10mm od zewnętrznej średnicy przewodu i wykonana z rury stalowej. Wszystkie dokumenty wymienione w p dotyczące zakupionych materiałów i przewidzianych przez wykonawcę do zastosowania przed ich wbudowaniem kierownik robót wykonawcy ma obowiązek przedłożyć zamawiającemu tj. inspektorowi nadzoru, celem stwierdzenia przez zamawiającego, że posiadają one wymagane projektem parametry techniczne i Zamawiający takie akceptuje. 2.3.Składowanie materiałów Materiały ( urządzenia ) przewidziane projektem do wykonania przedmiotowej instalacji c.o. w budynku nr. 323 należy składować zachowując środki ostrożności gwarantujące ich trwałość, brak uszkodzeń, a w szczególności: - chronić od uszkodzeń pochodzących od podłoża, na którym będą składowane lub przewożone - rury wykorzystywane w prostych odcinkach przeznaczone do wykonania robót instalacji c.o. niniejszej S.T., składować na równym podłożu na podkładach drewnianych, zabezpieczone przed rozsuwaniem się i uszkodzeniami zewnętrznymi. Rury większych średnic i o grubszych ściankach składować na spodzie, a zakończenia rur zabezpieczyć kołpakami, wkładkami nie przenikającymi do wnętrza rur itp. - rur nie wolno zrzucać ze środków transportowych - transport rur, grzejników, jak i innych pozostałych materiałów i urządzeń powinien odbywać się odpowiednimi pojazdami i w odpowiednich zabezpieczeniach (opakowaniach) tak aby zachować wszelkie środki ostrożności - grzejniki, typu Purmo nie mogą być zrzucane ze środków transportu ze względu na materiał należy unikać uderzeń w elementy grzejnika. Zwracać szczególną uwagę, aby przy składowaniu nie nastąpiło uszkodzenie i aby nie przedostawały się zanieczyszczenia do wnętrza elementów grzejnych. 2.4.Pochodzenie materiałów Wszystkie materiały i urządzenia przewidywane do wbudowania muszą być zgodne z postanowieniami projektu kontraktu. W uzgodnionym z Inwestorem czasie przed

5 wbudowaniem (o czym już wspomniano) wykonawca przedstawi informację (dokumenty) dotyczące źródeł pochodzenia wytwarzania materiałów oraz odpowiednie świadectwa badań i pozostałe dokumenty dopuszczające i spełniające wymogi projektu i S.T. przedstawicielowi zamawiającego tj. inspektorowi nadzoru. Materiały, które nie spełniają wymagań jakościowych przewidzianych projektem i nie uzyskają akceptacji zamawiającego wykonawca usunie własnym staraniem i na własny koszt SPRZĘT Do wykonania robót będących przedmiotem niniejszej S.T. Wykonawca jest zobowiązany do używania takiego sprzętu, jaki nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót 3.1.Wykonawca na żądanie Zamawiającego przedłoży - dokumenty potwierdzające sprawność sprzętu i dopuszczenie sprzętu do użytkowania tam gdzie jest to wymagane przepisami 4.0. TRANSPORT 4.1.Do transportu materiałów, sprzętu i urządzeń stosować następujące sprawne technicznie środki transportu - samochody skrzyniowe do 5 ton - samochody dostawcze do 0,9 ton Środki transportu powinny odpowiadać wymaganiom określonym w technologii robót ustalonej przedmiarem, ponadto używane środki transportu przez wykonawcę nie mogą wpływać niekorzystnie na jakość robót i właściwości przewożonych materiałów Ruch po drogach Przy ruchu po drogach publicznych, a także wewnętrznych na terenie Jednostki Wojskowej pojazdy muszą spełniać wymagania przepisów ruchu drogowego.

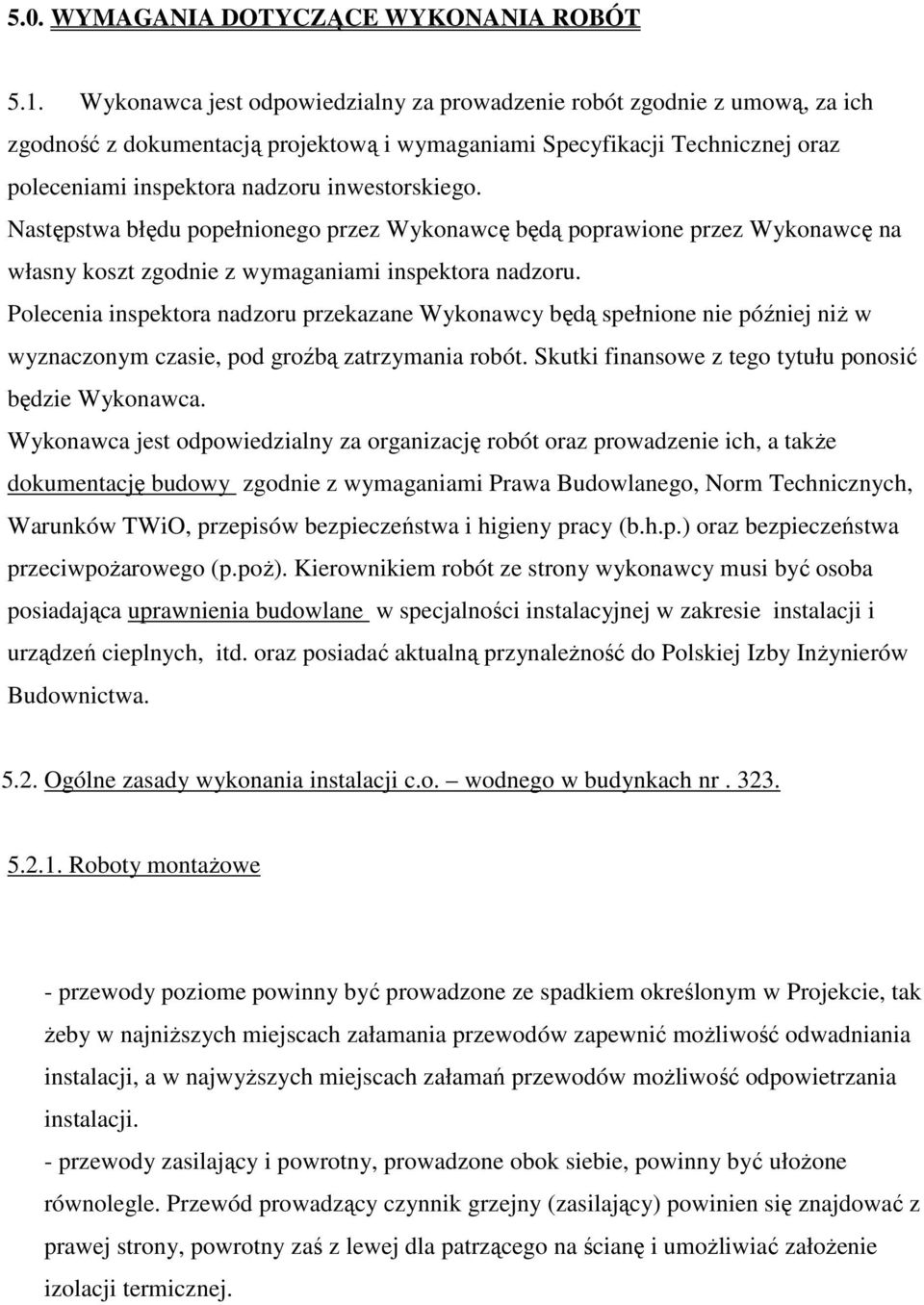

6 5.0. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, za ich zgodność z dokumentacją projektową i wymaganiami Specyfikacji Technicznej oraz poleceniami inspektora nadzoru inwestorskiego. Następstwa błędu popełnionego przez Wykonawcę będą poprawione przez Wykonawcę na własny koszt zgodnie z wymaganiami inspektora nadzoru. Polecenia inspektora nadzoru przekazane Wykonawcy będą spełnione nie później niż w wyznaczonym czasie, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosić będzie Wykonawca. Wykonawca jest odpowiedzialny za organizację robót oraz prowadzenie ich, a także dokumentację budowy zgodnie z wymaganiami Prawa Budowlanego, Norm Technicznych, Warunków TWiO, przepisów bezpieczeństwa i higieny pracy (b.h.p.) oraz bezpieczeństwa przeciwpożarowego (p.poż). Kierownikiem robót ze strony wykonawcy musi być osoba posiadająca uprawnienia budowlane w specjalności instalacyjnej w zakresie instalacji i urządzeń cieplnych, itd. oraz posiadać aktualną przynależność do Polskiej Izby Inżynierów Budownictwa Ogólne zasady wykonania instalacji c.o. wodnego w budynkach nr Roboty montażowe - przewody poziome powinny być prowadzone ze spadkiem określonym w Projekcie, tak żeby w najniższych miejscach załamania przewodów zapewnić możliwość odwadniania instalacji, a w najwyższych miejscach załamań przewodów możliwość odpowietrzania instalacji. - przewody zasilający i powrotny, prowadzone obok siebie, powinny być ułożone równolegle. Przewód prowadzący czynnik grzejny (zasilający) powinien się znajdować z prawej strony, powrotny zaś z lewej dla patrzącego na ścianę i umożliwiać założenie izolacji termicznej.

7 Przewody poziome prowadzone po ścianach i/lub kanałach powinny spoczywać na odpowiednich podporach ruchomych (np. haki, uchwyty, zawiesia w odstępach określonych w W.T.W.iO. np. C.O.B.R.T.I. INSTAL. Piony instalacji ogrzewania centralnego powinny mieć uchwyty umieszczone w odległościach również określonych w wymienionych W.T.W.iO. - Istotne jest również zachowanie warunków odległościowych od ścian budynku dla poszczególnych średnic przewodów (lub otuliny) np. dla średnicy do 40 mm 3 cm, od 40 mm wzwyż 5 cm - Przewody poziome należy prowadzić powyżej przewodów instalacji wody zimnej i przewodów gazowych - Przy przejściach rury przez przegrodę budowlaną (np. przewodem poziomym przez ścianę, a przewodem pionowym przez strop) należy stosować przewody ochronne. W tulejach nie mogą występować połączenia rur. Przestrzeń pomiędzy tuleją a rurą wypełnić materiałem plastycznym. Na rurach przyłącznych (gałązkach) na wylotach ze ścian stosować tarczki ochronne (rozety). Występy tulei ponad przegrody pionowe i poziome wg/ W.T.W.i O. instalacje grzewcze. - Grzejniki powinny być ustawione w płaszczyźnie pionowej a pozioma ich oś powinna być równoległa do podłogi i do ściany budynku. Minimalne odstępy grzejników od elementów budowlanych przyjąć zgodnie z W.T.W.i O. Instalacje grzewcze. np. odległość grzejnika od ściany za grzejnikiem 5 cm, a od podłogi 8 cm. - Wsporniki i uchwyty zgodnie z technologią przedmiaru, w którym zawarta jest odpowiednia ilość uchwytów i wsporników na element komplet grzejny np. jeden wspornik powinien przypadać na nie więcej niż 1m długości grzejnika, nie mniej jednak niż 2 wsporniki na jeden grzejnik. - otwory dla przejść przez ściany i strop wykonywać przy użyciu techniki wiercenia tzw. metoda bezudarowa. Zamawiający nie dopuszcza stosowania wykonywania otworów dla przejść przez konstrukcje budowlane tj. ściany i stropy tzw. metodą tradycyjną poprzez wykucie otworów, a nie stosowanie się do tego warunku skutkować będzie karami finansowymi. Wszystkie miejsca, w których nastąpi ewentualne zdarzenie pojawienia się tzw. zbrojenia lub inne przypadki wystąpienia stali w miejscu wiercenia, Wykonawca wstrzymuje wykonanie otworu i zgłasza inspektorowi nadzoru.

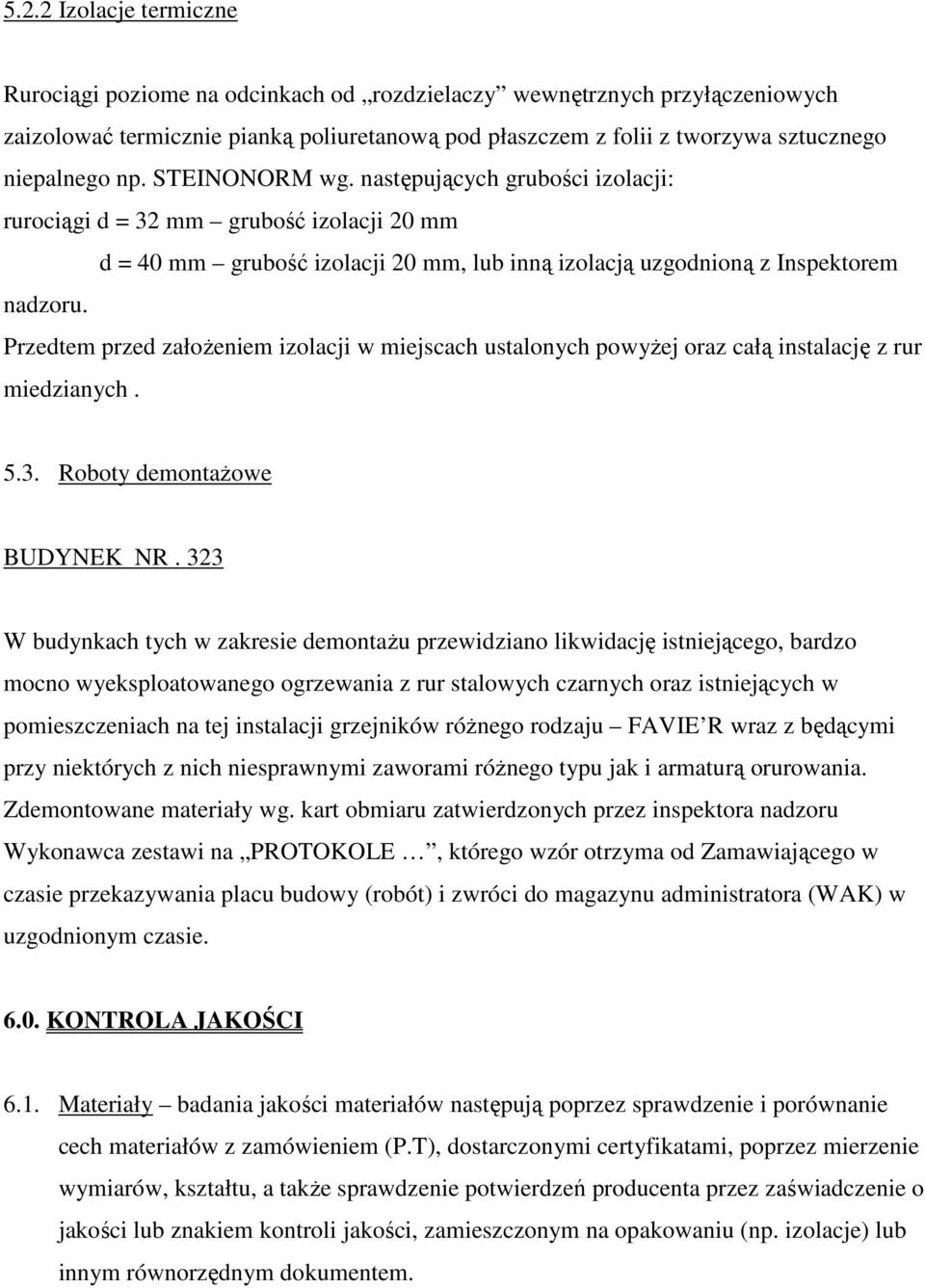

8 5.2.2 Izolacje termiczne Rurociągi poziome na odcinkach od rozdzielaczy wewnętrznych przyłączeniowych zaizolować termicznie pianką poliuretanową pod płaszczem z folii z tworzywa sztucznego niepalnego np. STEINONORM wg. następujących grubości izolacji: rurociągi d = 32 mm grubość izolacji 20 mm d = 40 mm grubość izolacji 20 mm, lub inną izolacją uzgodnioną z Inspektorem nadzoru. Przedtem przed założeniem izolacji w miejscach ustalonych powyżej oraz całą instalację z rur miedzianych Roboty demontażowe BUDYNEK NR. 323 W budynkach tych w zakresie demontażu przewidziano likwidację istniejącego, bardzo mocno wyeksploatowanego ogrzewania z rur stalowych czarnych oraz istniejących w pomieszczeniach na tej instalacji grzejników różnego rodzaju FAVIE R wraz z będącymi przy niektórych z nich niesprawnymi zaworami różnego typu jak i armaturą orurowania. Zdemontowane materiały wg. kart obmiaru zatwierdzonych przez inspektora nadzoru Wykonawca zestawi na PROTOKOLE, którego wzór otrzyma od Zamawiającego w czasie przekazywania placu budowy (robót) i zwróci do magazynu administratora (WAK) w uzgodnionym czasie KONTROLA JAKOŚCI 6.1. Materiały badania jakości materiałów następują poprzez sprawdzenie i porównanie cech materiałów z zamówieniem (P.T), dostarczonymi certyfikatami, poprzez mierzenie wymiarów, kształtu, a także sprawdzenie potwierdzeń producenta przez zaświadczenie o jakości lub znakiem kontroli jakości, zamieszczonym na opakowaniu (np. izolacje) lub innym równorzędnym dokumentem.

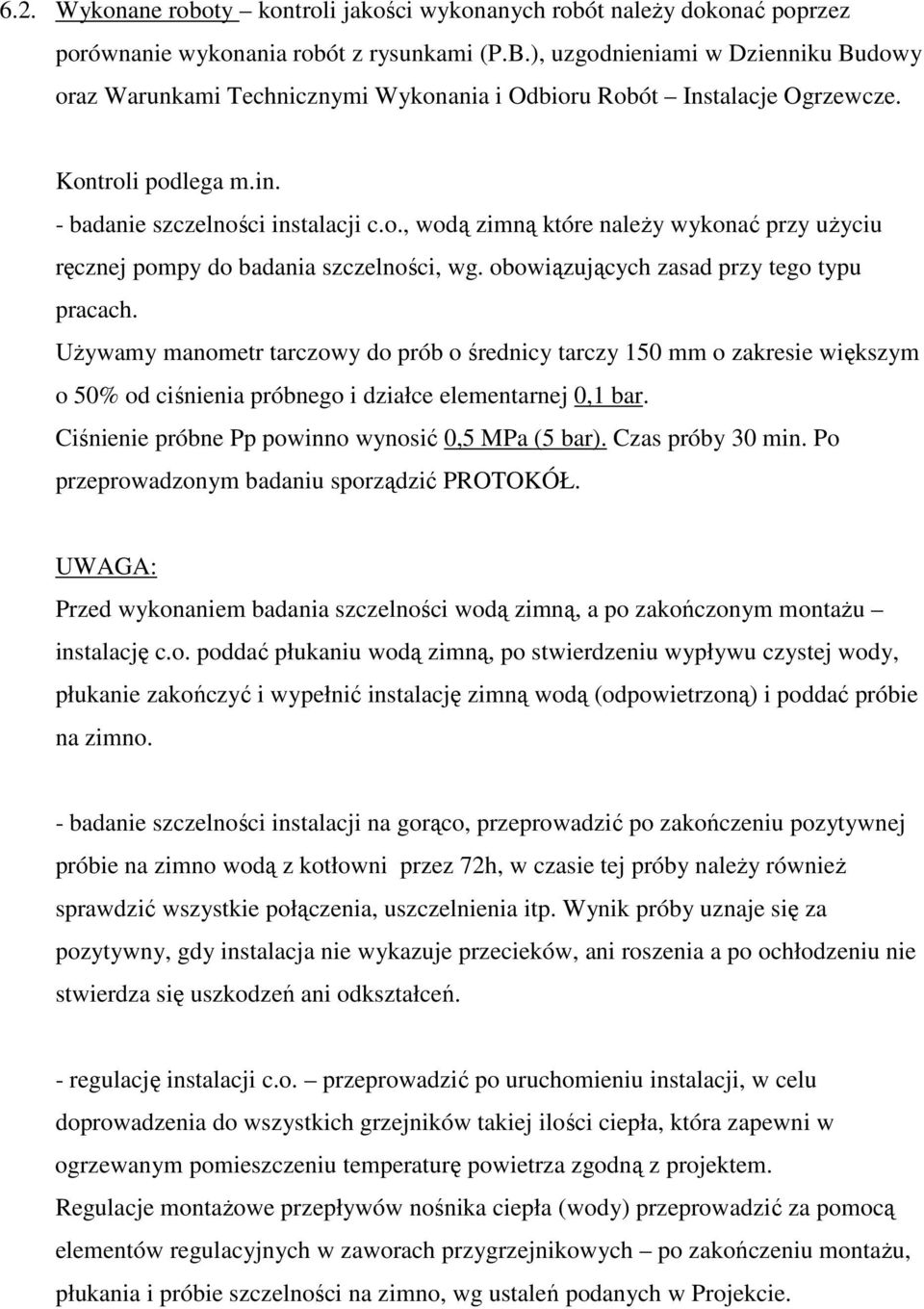

9 6.2. Wykonane roboty kontroli jakości wykonanych robót należy dokonać poprzez porównanie wykonania robót z rysunkami (P.B.), uzgodnieniami w Dzienniku Budowy oraz Warunkami Technicznymi Wykonania i Odbioru Robót Instalacje Ogrzewcze. Kontroli podlega m.in. - badanie szczelności instalacji c.o., wodą zimną które należy wykonać przy użyciu ręcznej pompy do badania szczelności, wg. obowiązujących zasad przy tego typu pracach. Używamy manometr tarczowy do prób o średnicy tarczy 150 mm o zakresie większym o 50% od ciśnienia próbnego i działce elementarnej 0,1 bar. Ciśnienie próbne Pp powinno wynosić 0,5 MPa (5 bar). Czas próby 30 min. Po przeprowadzonym badaniu sporządzić PROTOKÓŁ. UWAGA: Przed wykonaniem badania szczelności wodą zimną, a po zakończonym montażu instalację c.o. poddać płukaniu wodą zimną, po stwierdzeniu wypływu czystej wody, płukanie zakończyć i wypełnić instalację zimną wodą (odpowietrzoną) i poddać próbie na zimno. - badanie szczelności instalacji na gorąco, przeprowadzić po zakończeniu pozytywnej próbie na zimno wodą z kotłowni przez 72h, w czasie tej próby należy również sprawdzić wszystkie połączenia, uszczelnienia itp. Wynik próby uznaje się za pozytywny, gdy instalacja nie wykazuje przecieków, ani roszenia a po ochłodzeniu nie stwierdza się uszkodzeń ani odkształceń. - regulację instalacji c.o. przeprowadzić po uruchomieniu instalacji, w celu doprowadzenia do wszystkich grzejników takiej ilości ciepła, która zapewni w ogrzewanym pomieszczeniu temperaturę powietrza zgodną z projektem. Regulacje montażowe przepływów nośnika ciepła (wody) przeprowadzić za pomocą elementów regulacyjnych w zaworach przygrzejnikowych po zakończeniu montażu, płukania i próbie szczelności na zimno, wg ustaleń podanych w Projekcie.

10 7.0. OBMIAR ROBÓT Roboty objęte niniejszą specyfikacją obmierza się w następujących jednostkach miary: m rurociągi, rury ochronne, przewierty przez ścianę i stropy oraz izolacje szt grzejniki i armatura kpl płukanie i badanie szczelności Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy w jednostkach miary ustalonych w wypełnionym przedmiarze robót. Wykonany obmiar robót należy zapisać w kartach Obmiaru potwierdzonych przez Wykonawcę i Zamawiającego ODBIÓR ROBÓT Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. - gotowość do odbioru zgłasza Wykonawca pismem do Zamawiającego, przedtem przedkładając inspektorowi nadzoru do oceny i zatwierdzenia dokumentację powykonawczą robót - odbiór robót jest potwierdzeniem wykonania prac ustalonych w postanowieniach kontraktu (Umowy). - na dzień odbioru końcowego kierownik robót wykonawcy ma obowiązek przedłożyć wszystkie wymagane niniejszą S.T. dokumenty m.in. atesty, DTR, dopuszczenia do stosowania, decyzję, certyfikaty oraz protokoły odbiorów częściowych jak m.in. próby ciśnieniowej na zimno i gorąco, próby rozruchu instalacji c.o. i regulacji. Odbioru dokonują przedstawiciele Inwestora (Zamawiającego) z inspektorem nadzoru oraz przedstawicielem Wykonawcy z jego kierownikiem robót, który powinien posiadać stosowne

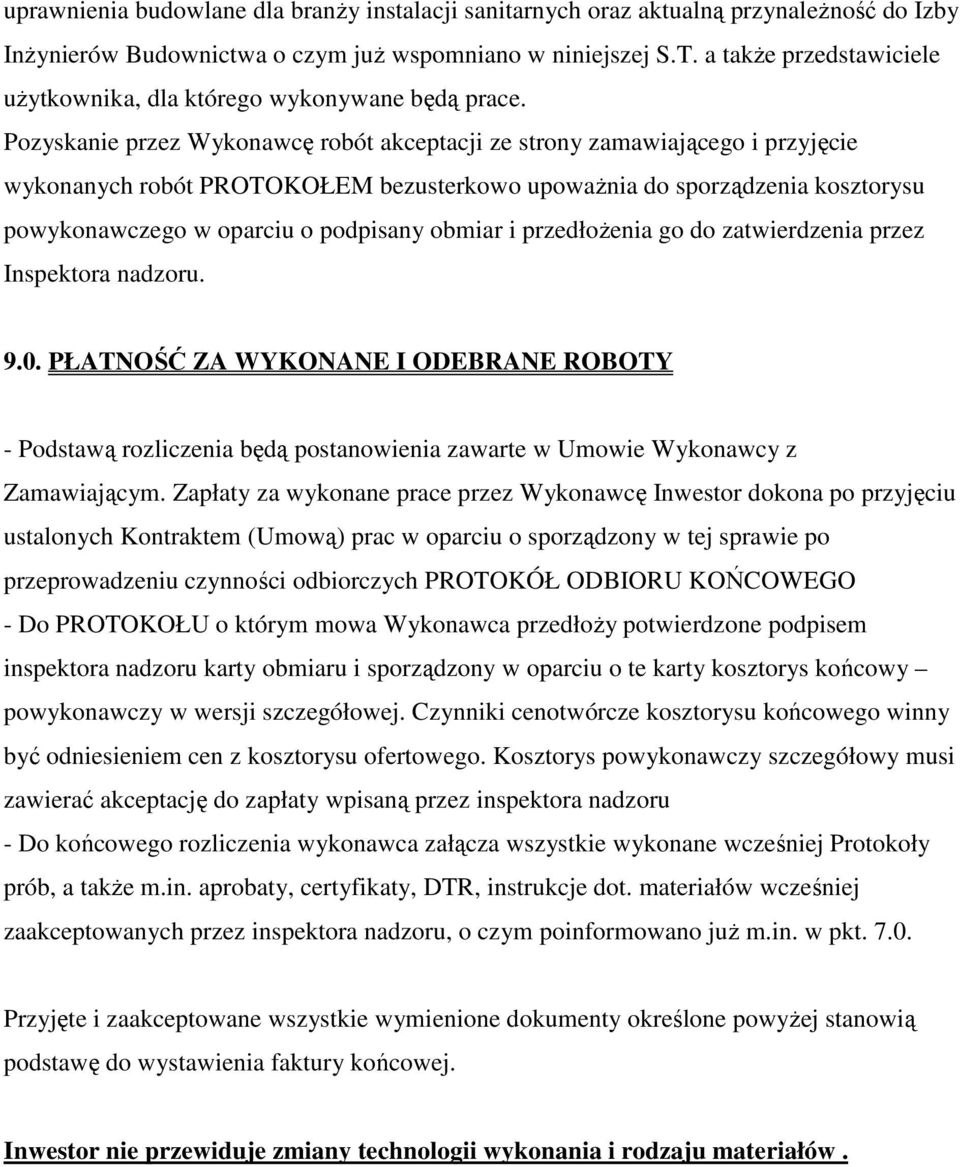

11 uprawnienia budowlane dla branży instalacji sanitarnych oraz aktualną przynależność do Izby Inżynierów Budownictwa o czym już wspomniano w niniejszej S.T. a także przedstawiciele użytkownika, dla którego wykonywane będą prace. Pozyskanie przez Wykonawcę robót akceptacji ze strony zamawiającego i przyjęcie wykonanych robót PROTOKOŁEM bezusterkowo upoważnia do sporządzenia kosztorysu powykonawczego w oparciu o podpisany obmiar i przedłożenia go do zatwierdzenia przez Inspektora nadzoru PŁATNOŚĆ ZA WYKONANE I ODEBRANE ROBOTY - Podstawą rozliczenia będą postanowienia zawarte w Umowie Wykonawcy z Zamawiającym. Zapłaty za wykonane prace przez Wykonawcę Inwestor dokona po przyjęciu ustalonych Kontraktem (Umową) prac w oparciu o sporządzony w tej sprawie po przeprowadzeniu czynności odbiorczych PROTOKÓŁ ODBIORU KOŃCOWEGO - Do PROTOKOŁU o którym mowa Wykonawca przedłoży potwierdzone podpisem inspektora nadzoru karty obmiaru i sporządzony w oparciu o te karty kosztorys końcowy powykonawczy w wersji szczegółowej. Czynniki cenotwórcze kosztorysu końcowego winny być odniesieniem cen z kosztorysu ofertowego. Kosztorys powykonawczy szczegółowy musi zawierać akceptację do zapłaty wpisaną przez inspektora nadzoru - Do końcowego rozliczenia wykonawca załącza wszystkie wykonane wcześniej Protokoły prób, a także m.in. aprobaty, certyfikaty, DTR, instrukcje dot. materiałów wcześniej zaakceptowanych przez inspektora nadzoru, o czym poinformowano już m.in. w pkt Przyjęte i zaakceptowane wszystkie wymienione dokumenty określone powyżej stanowią podstawę do wystawienia faktury końcowej. Inwestor nie przewiduje zmiany technologii wykonania i rodzaju materiałów.

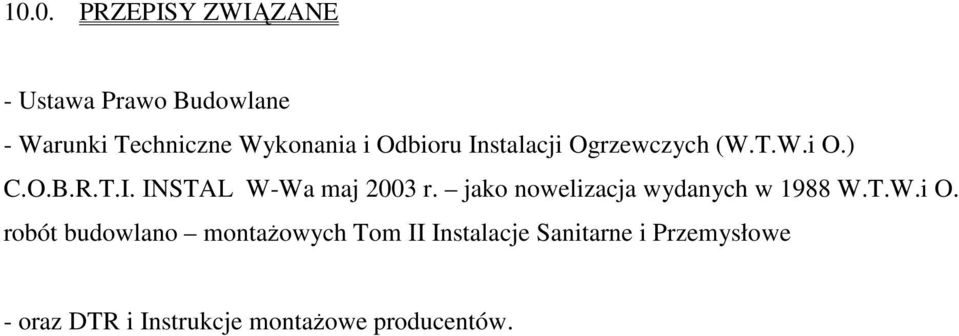

12 10.0. PRZEPISY ZWIĄZANE - Ustawa Prawo Budowlane - Warunki Techniczne Wykonania i Odbioru Instalacji Ogrzewczych (W.T.W.i O.) C.O.B.R.T.I. INSTAL W-Wa maj 2003 r. jako nowelizacja wydanych w 1988 W.T.W.i O. robót budowlano montażowych Tom II Instalacje Sanitarne i Przemysłowe - oraz DTR i Instrukcje montażowe producentów.

13 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT OBIEKT : BUDYNEK NR. 323 ADRES OBIEKTU : JEDN. WOJSK POWIDZ TEMAT OPRACOWANIA : REMONT INSTALACJI CO INWESTOR : Wojskowy Zarząd Infrastruktury Poznań ul. Kościuszki 92/98 OPRACOWAŁ : WOJCIECH JASICKI Poznań maj 2012 r
