INSTRUKCJA UŻYTKOWNIKA RC8300

Transkrypt

1 INSTRUKCJA UŻYTKOWNIKA RC8300 Cyfrowy rejestrator wideo Wersja 1.1 Uwaga: Przed instalacją i użytkowaniem urządzenia, proszę z uwagą przeczytać tę instrukcję. Zanim zaczną Państwo pracę z rejestratorem przedstawiamy sposób zmiany języka wyświetlanych komunikatów i całego menu na język polski: Proszę nacisnąć przycisk SETUP, Nacisnąć 4 razy strzałkę w górę, Zatwierdzić przyciskiem SEL, Wybrać SYSTEM i zatwierdzić przyciskiem SEL, Strzałką w dół wskazać LANGUAGE, Strzałką w lewo wskazać język ANGIELSKI (polska wersja językowa znajduje się pod nazwą ANGIELSKI ), 7. Nacisnąć ESC, 8. Wybrać ZAPISZ USTAWIENIA i zatwierdzić przyciskiem SEL. 1

2 Zasady bezpieczeństwa UWAGA! RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAJ. UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE OTWIERAJ OBUDOWY. NIE INSTALUJ ŻADNYCH INNYCH CZĘŚCI ZAMIENNYCH WEWNĄTRZ. ODEŚLIJ W CELU NAPRAWY DO WYKWALIFIKOWANEGO SERWISU. Wyjaśnienie symboli graficznych Ten symbol oznacza czynności, przy których należy zwrócić szczególną uwagę. Ten symbol wskazuje obecność niechronionego "niebezpiecznego napięcia", który może być dostatecznej wielkości, by utworzyć ryzyko porażenia prądem. Uwagi Ten produkt posiada dwa napięcia znamionowe (110V i 230V). Przeczytać instrukcje instalacji przed podłączeniem zasilania. Ten produkt używa baterii Lithium. Aby uniknąć ryzyka eksplozji, nie zastępować baterii w pilocie przez baterie innego typu niż baterie Lithium. Rozporządź zużytymi bateriami według instrukcji producenta. Urządzenie i całe jego wyposażenie przeznaczone jest wyłącznie do użytku wewnętrznego. Aby zmniejszyć ryzyko ognia lub porażenia prądem, nie należy wystawiać urządzenia pod działanie wilgoci. Ostrzeżenia Instalacja i wszelkie naprawy powinny zostać wykonane tylko przez wykwalifikowany i doświadczony personel. Należy wyłączyć DVR podczas podłączania kamer, urządzeń audio oraz czujników. Producent nie jest odpowiedzialny za szkody spowodowane przez niewłaściwe używanie produktu. Producent nie jest odpowiedzialny za błędy spowodowane przez użytkownika podczas otwierania oraz samodzielnych napraw urządzenia. Producent może nie uwzględnić reklamacji, jeśli pieczęć gwarancji jest uszkodzona lub usunięta. 2

3 Spis treści Informacje wstępne... 5 A. Zawartość zestawu... 5 B. Kompatybilne modele twardych dysków...6 C. Specyfikacja techniczna Możliwości zestawu Funkcje i połączenia Panel frontowy Panel tylny Pierwsze uruchomienie konfiguracja urządzenia Konfiguracja Menu główne (SETUP) Konfiguracja Na żywo Konfiguracja Nagrywanie Strefa detekcji Harmonogram Konfiguracja Urządzenie Konfiguracja wyjścia alarmowego Konfiguracja System Konfiguracja Bezpieczeństwo Konfiguracja Sieć Porty RTSP Wybór typu sieci Konfiguracja Storage Podgląd na żywo i wyszukiwanie Podgląd na żywo Ekran wyszukiwania Tryb odtwarzania Archiwizacja i zgrywanie obrazu Archiwizacja na dysku twardym rejestratora Zapis obrazu pochodzącego z listy ARCHIWUM Odtwarzanie sekwencji wideo na komputerze PC Oprogramowanie klienta sieciowego Informacje ogólne Wymagania sprzętowe Instalacja oprogramowania Program klienta Okno główne programu Główny panel kontrolny Panel wyszukiwania i odtwarzania Interfejs użytkownika Główny panel kontrolny Backup sekwencji wideo Konfiguracja Okno konfiguracji (GENERAL) Okno kanałów (SITE) Okno logowania zdarzeń (EVENT) Zapis (RECORD) Pamięć dyskowa (DISK) Ustawienia obrazu (VIDEO)

4 Informacje o programie (ABOUT)

5 Informacje wstępne A. Zawartość zestawu Rejestrator cyfrowy Płyta oprogramowania Pilot zdalnego sterowania Baterie do pilota Instrukcja obsługi Śruby do mocowania dysku twardego Taśma do dysku Przewód zasilający do dysku twardego Zasilacz do rejestratora Przewód zasilający 5

6 B. Kompatybilne modele twardych dysków Producent Pojemność RPM Bufor Interfejs HITACHI 80 GB 2M 160 GB 8M 250 GB 8M 500 GB 8M 80 GB 2M 200 GB 2M 250 GB 8M 300 GB 16M 80 GB 2M 160 GB 2M 160 GB 2M 200 GB 8M 250 GB 8M 320 GB 8M 40 GB 2M 80 GB 2M 120 GB 2M 160 GB 2M 300 GB 8M 400 GB 8M 500 GB 8M MAXTOR SAMSUNG Western Digital SEAGATE UWAGA! Inne modele dysków mogą nie współpracować poprawnie z tym urządzeniem. 6

7 C. Specyfikacja techniczna Wideo Urządzenie RC-8300 Wejścia 8 kanałów, kompozyt 1.0Vp p, 75 Ω Kanały, Poziom wejścia Standard obrazu Kontrola utraty obrazu Wyjścia Główne wyjście wideo Poziom wyjściowy Standard obrazu Alarmy Nagrywanie Wejścia czujek Ilość wyjść alarmowych Wyzwalanie alarmu Kompresja Wielozadaniowość Ilość NTSC klatek na sekundę PAL Wybór jakości nagrywania Tryby nagrywania Detekcja ruchu Nagrywanie przed/po Ilość klatek na sekundę Odtwarzanie Ilość podglądów Szybkość Szybkie podglądu przewijanie Tryb wyszukiwania Zapis Obsługa Sieć Klient sieciowy Funkcje dodatkowe Zasilanie NTSC/PAL Tak 1 gniazdo BNC, 1 gniazdo VGA Kompozyt 1.0Vp p ±0.2, 75 Ω NTSC/PAL oraz VGA 4 kanały NC lub NO 1 Alarm, detekcja ruchu, utrata sygnału MPEG 4 TRIPLEX jednoczesny zapis, odtwarzanie i obsługa sieci Maks. 120 kl/s dla 352x240 Maks. 60 kl/s dla 704x240 Maks. 30 kl/s dla 704x480 Maks. 100 kl/s dla 352x288 Maks. 50 kl/s dla 704x288 Maks. 25 kl/s dla 704x576 5 stopni Ciągłe / Zaplanowane / Detekcja ruchu / Czujki / Ręczne Detekcja ruchu w wybranych fragmentach obrazu Tak Wyświetlanie NTSC: 30 kl/s, 60 pół obrazów PAL: 25 kl/s, 50 pół obrazów 1, 4, 9 oraz 16 x2, x 4, x 8 Po czasie, zdarzeniu, kanałach Wewn. Typ złącza EIDE/ATA133 dysk Maks. pojemność 1 dysk / 500GB twardy System plików NaFS: dedykowany, odporny na błędy powstałe przy awariach zasilania Backup Pamięć USB 2.0 Sieć Menu konfiguracji Wprowadzanie danych Zapis pojedynczych klatek oraz całych sekwencji w formacie AVI Pojedyncze klatki oraz sekwencje wideo Interfejs graficzny Pilot zdalnego sterowania Dynamiczny przydział IP Interfejs sieciowy Funkcje System centralnego monitorowania DLS (czas letni) Wiele języków Aktualizacja oprogramowania Źródło zasilania Tak 10/100 base T Ethernet (RJ 45) Podgląd na żywo, wyszukiwanie, backup, obsługa PTZF Tak Tak Tak w tym język polski USB 2.0 pamięć flash 100~127V/200~240V, 50 60Hz 7

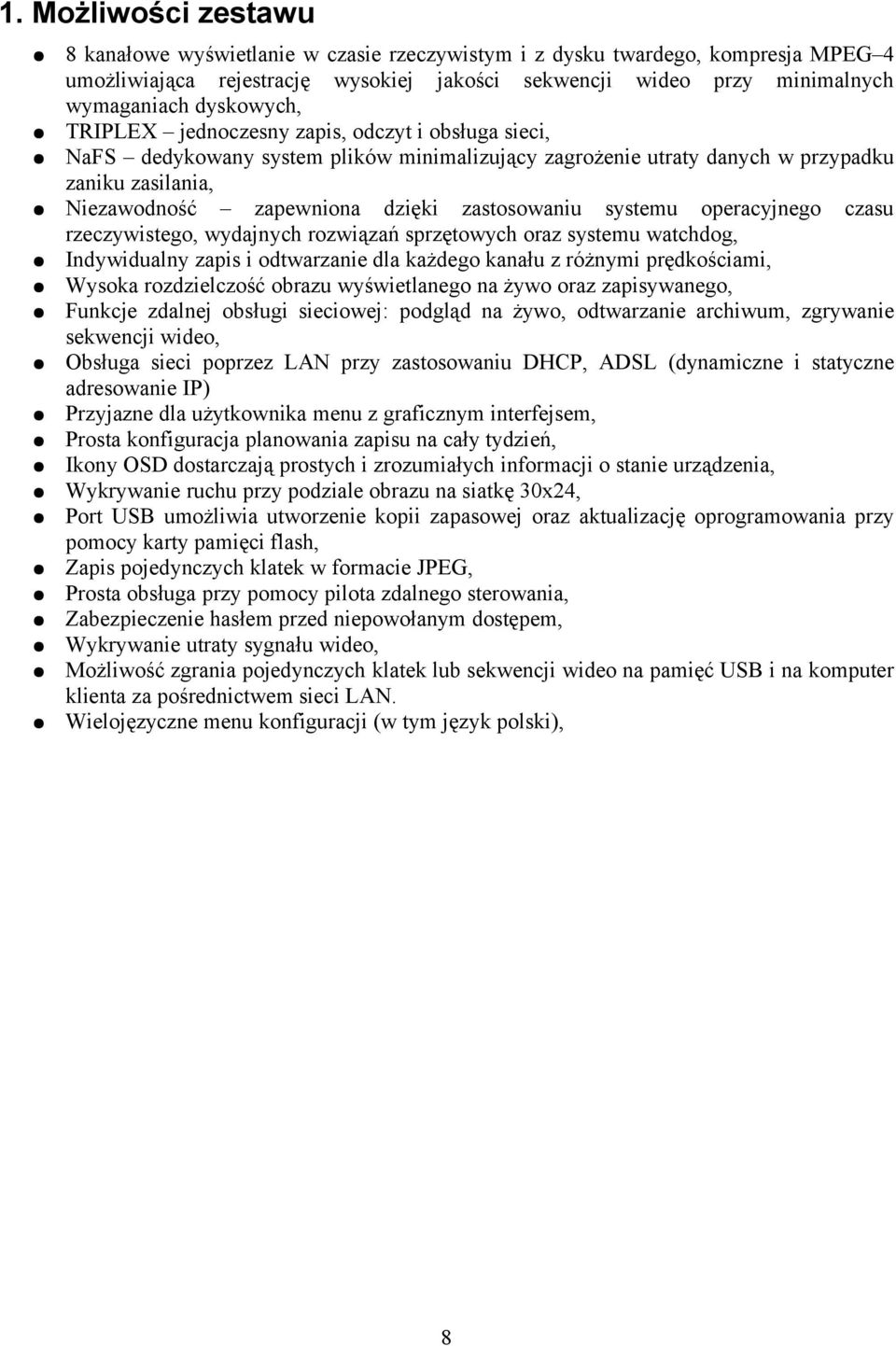

8 1. Możliwości zestawu 8 kanałowe wyświetlanie w czasie rzeczywistym i z dysku twardego, kompresja MPEG 4 umożliwiająca rejestrację wysokiej jakości sekwencji wideo przy minimalnych wymaganiach dyskowych, TRIPLEX jednoczesny zapis, odczyt i obsługa sieci, NaFS dedykowany system plików minimalizujący zagrożenie utraty danych w przypadku zaniku zasilania, Niezawodność zapewniona dzięki zastosowaniu systemu operacyjnego czasu rzeczywistego, wydajnych rozwiązań sprzętowych oraz systemu watchdog, Indywidualny zapis i odtwarzanie dla każdego kanału z różnymi prędkościami, Wysoka rozdzielczość obrazu wyświetlanego na żywo oraz zapisywanego, Funkcje zdalnej obsługi sieciowej: podgląd na żywo, odtwarzanie archiwum, zgrywanie sekwencji wideo, Obsługa sieci poprzez LAN przy zastosowaniu DHCP, ADSL (dynamiczne i statyczne adresowanie IP) Przyjazne dla użytkownika menu z graficznym interfejsem, Prosta konfiguracja planowania zapisu na cały tydzień, Ikony OSD dostarczają prostych i zrozumiałych informacji o stanie urządzenia, Wykrywanie ruchu przy podziale obrazu na siatkę 30x24, Port USB umożliwia utworzenie kopii zapasowej oraz aktualizację oprogramowania przy pomocy karty pamięci flash, Zapis pojedynczych klatek w formacie JPEG, Prosta obsługa przy pomocy pilota zdalnego sterowania, Zabezpieczenie hasłem przed niepowołanym dostępem, Wykrywanie utraty sygnału wideo, Możliwość zgrania pojedynczych klatek lub sekwencji wideo na pamięć USB i na komputer klienta za pośrednictwem sieci LAN. Wielojęzyczne menu konfiguracji (w tym język polski), 8

9 2. Funkcje i połączenia 2.1. Panel frontowy Ilustracja Frontowy panel Tabela Diody sygnalizacyjne i porty Objaśnienie Nazwa POWER HDD Dioda świeci, gdy włączone jest zasilanie urządzenia Dioda świeci w momencie gdy system korzysta z dysku twardego. PORT USB Po lewej stronie panelu przedniego znajduje się port USB służący zapisu fragmentów wideo na zewnętrznej pamięci FLASH Panel tylny Ilustracja Panel tylny Złącze VIDEO IN VIDEO OUT VGA Tabela Złącza i przełączniki panelu tylnego Przeznaczenie 8 gniazd wejść wideo z kamer (NTSC/PAL). Kompozytowe wyjście wideo NTSC lub PAL. Wyjście VGA. 9

10 ETHERNET Gniazdo RJ45 sieci LAN. SENSOR IN Wejścia czujników. ALARM OUT POWER Wyjście alarmowe 0.5A/125V, 1A/30V. Gniazdo zasilania. Przełącznik VGA Wybór wyjścia VIDEO OUT/VGA. UWAGA: Przed zmianą położenia przełącznika należy wyłączyć urządzenie! 3. Pierwsze uruchomienie konfiguracja urządzenia Rozdział przybliża szczegóły parametrów konfiguracji rejestratora Konfiguracja Menu główne (SETUP) Po naciśnięciu przycisku SETUP, użytkownik zostanie poproszony o wpisanie hasła. Standardowe hasło 1111, może zostać wpisane poprzez 4 krotne naciśnięcie strzałki w górę, a następnie przycisku SEL. Zalecana jest zmiana hasła w celu zabezpieczenia rejestratora. Po wpisaniu hasła użytkownik przechodzi do menu konfiguracji urządzenia, po którym można poruszać się przy pomocy strzałek, a wybór podmenu dokonywany jest przyciskiem SEL. Ilustracja Konfiguracja 10

11 3.2. Konfiguracja Na żywo Zmiana konfiguracji podglądu w czasie rzeczywistym. Użytkownik porusza się po menu strzałkami góra/dół a zmian wartości poszczególnych ustawień dokonuje strzałkami lewo/prawo. Ilustracja Ustawienia wyświetlania na żywo Opcja Tabela Opcje wyświetlania Objaśnienie MENU Włączenie/wyłączenie informacji OSD (ang. on-screen display) EKRANOWE OSD wyświetlanych na ekranie podglądu. SEKWENCJA SEQ-CZAS DWELL Włączenie/wyłączenie sekwencyjnego wyświetlania obrazu z kamer. Konfiguracja czasu wyświetlania pojedynczej kamery dla wyświetlania sekwencyjnego. KONTRAST OSD Konfiguracja poziomu przezroczystości informacji OSD. KANAL Wybór kamery dla opisanych poniżej ustawień. WYSWIETLANIE Włączenie/Wyłączenie wyświetlania kanału w trybie podglądu w czasie rzeczywistym. JASNOSC Zmiana jasności kanału. KONTRAST Zmiana kontrastu kanału. BARWA NASYCENIE Zmiana barwy kanału. Zmiana nasycenia kanału. 11

12 3.3. Konfiguracja Nagrywanie Wybór konfiguracji zapisu obrazu. Użytkownik porusza się po menu strzałkami góra/dół a zmian wartości poszczególnych ustawień dokonuje strzałkami lewo/prawo. Ilustracja Ustawienia zapisu Opcja Tabela Ustawienia zapisu Objaśnienie ROZDZIELCZOSC Ustawienie rozdzielczości 704x576 lub 352x288 (PAL). KAMERA Wybór kanału dla opisanych poniżej ustawień. PREDKOSC Wybór ilości klatek na sekundę dla wybranego kanału. Suma ilości klatek PRZECHWYTYW dla wszystkich kanałów nie może przekroczyć maksymalnej ilości klatek ANIA dla określonej rozdzielczości ekranu. JAKOSC Wybór jakości zapisu za wybranego kanału (lepsza jakość większa zajętość miejsca na dysku). NAGRYWANIE Wybór wyzwalania zapisu dla określonego kanału (zapis ciągły, wyzwalany wykryciem ruchu, czujnikiem, zapisem zaplanowanym, lub brak zapisu). STREFA DETEKCJI RUCHU Wybór fragmentu obrazu dla detekcji ruchu CZULOSC DETEKCJI RUCHU Wybór poziomu czułości detekcji ruchu ZAPIS Z CZUJEK Konfiguracja typu czujnika dla wybranego kanału. ZAPIS PRZED ALARMEM ZAPIS PO ALARMIE Włączenie/Wyłączenie nagrywania rozpoczynającego sie 5 sekund przed zdarzeniem wyzwalającym zapis. Wybór czasu nagrywania obrazu po zdarzeniu wyzwalającym zapis. CZAS TRWANIA Wybór czasu trwania alarmu. ALARMU HARMONOGRAM Wybór czasu i źródeł wyzwalania zapisu dla danej kamery. 12

13 Strefa detekcji Po wybraniu wartości CZESCIOWA STREFA dla opcji STREFA DETEKCJI użytkownik przechodzi do okna wyboru fragmentów obrazu dla wykrywania ruchu. Przechodzenie pomiędzy polami detekcji odbywa się przy pomocy strzałek lewo, prawo, góra, dół, a wybór pola następuje po naciśnięciu przycisku SEL. Wybrane pola zmieniają kolor z niebieskiego na różowy. Ilustracja Wybór pól detekcji Harmonogram Wybór opcji HARMONOGRAM w menu konfiguracji zapisu powoduje przejściu do menu planowania zapisu. Użytkownik porusza się po tablicy przy pomocy strzałek, dokonując zmian przy pomocy przycisku SEL. Wiersze tablicy odpowiadają kolejnym dniom tygodnia, natomiast kolumny odpowiadają godzinom w ciągu doby. Wybór planowania dla poszczególnych dni i czasu dokonywany jest poprzez zaznaczenie odpowiednich kropek. i wybór trybu zapisu. Dla każdego pola możliwy jest wybór jednej z wymienionych poniżej opcji: [C] zapis ciągły, [M] zapis po wykryciu ruchu, [S] zapis po odebraniu alarmu z zewnętrznej czujki, [.] - brak zapisu Użytkownik może kopiować ustawienia pomiędzy poszczególnymi kanałami poprzez wybór opcji KOPIUJ Z i KOPIUJ DO. Ilustracja Zapis zaplanowany według harmonogramu 13

14 3.4. Konfiguracja Urządzenie Wybór konfiguracji niektórych parametrów urządzenia oraz wejść i wyjść cyfrowych. Ilustracja Konfiguracja Urządzenie Opcja WYJSCIE ALARMOWE DZWIEKI KLAWISZY Tabela Konfiguracja Urządzenie Objaśnienie Konfiguracja źródeł wyzwalających alarm zewnętrzny Włączanie/wyłączanie dźwiękowej sygnalizacji naciskania klawiszy pilota. IDENT. ZDALNEGO Konfiguracja numeru ID zdalnego sterowania przyporządkowanego do STEROWANIA rejestratora. CZUJKA TYP Wybór czujki do konfiguracji w następnej pozycji menu. Wybór typu czujki o wybranym wcześniej numerzezmiana hasła sieciowego Konfiguracja wyjścia alarmowego Podmenu służy do określenia źródeł wyzwalających wyjście alarmowe rejestratora. Opcja WYJSCIE ALARMOWE WEJSCIE CZUJEK Tabela Konfiguracja wyjścia alarmowego Objaśnienie Wybór wyjścia (w tym modelu tylko jedno wyjście). Wybór wejść alarmowych wyzwalających wyjście alarmowe. DETEKCJA RUCHU Wybór kamer, dla których wykrycie ruchu spowoduje wyzwolenie wyjścia alarmowego. ZANIK SYGNAŁU Wybór kamer, dla których zanik sygnału spowoduje wyzwolenie wyjścia alarmowego. CZAS TRWANIA ALARMU Określenie czasu trwania alarmu na wyjściu alarmowym. 14

15 3.5. Konfiguracja System Wybór konfiguracji daty i czasu, języka, ciągu identyfikującego rejestrator oraz wczytywanie ustawień domyślnych i fabrycznych. Ilustracja Konfiguracja System Opcja DVR-ID OPIS JEZYK Tabela Konfiguracja System Objaśnienie Konfiguracja nazwy rejestratora. Wyświetlanie informacji o urządzeniu i zamontowanych dyskach. Ustawienia języka. WCZYTAJ USTAWIENIA FABRYCZNE Wczytywanie ustawień fabrycznych rejestratora. WCZYTAJ USTAWIENIA DOMYSLNE Wczytywanie ustawień domyślnych rejestratora. FORMAT DATY Ustawienia sposobu wyświetlania daty. USTAWIENIA DATY Konfiguracja daty i czasu. I CZASU 15

16 3.6. Konfiguracja Bezpieczeństwo Menu konfiguracji haseł rejestratora. Ilustracja Konfiguracja Bezpieczeństwo Opcja Tabela Konfiguracja Bezpieczeństwo Objaśnienie HASLO Konfiguracja hasła administratora. ADMINISTRATORA HASLO UZYTKOWNIKA HASLO SIECIOWE Konfiguracja hasła użytkownika (ograniczone uprawnienia). Ustawienia hasła sieciowego (dostęp przez aplikację z komputera PC). 16

17 3.7. Konfiguracja Sieć Menu służy do zmiany ustawień pracy urządzenia w sieci. Odpowiednie parametry dotyczą zdalnych użytkowników podłączanych do urządzenia poprzez sieć komputerową. Ilustracja Ustawienia sieci Tabela Opcje menu Objaśnienie Opcja PORT DOSTEP KLIENTA OSZCZEDZANIE PASMA TYP SIECI Numer portu RTSP. Włączenie/wyłączenie dostępu zdalnego. Włączenie/wyłączenie ograniczania pasma w celu oszczędzania przepustowości łącza. Konfiguracja typu sieci i adresowania urządzenia. DYNAMICZNY DNS Konfiguracja usługi dynamicznego serwera nazw (DDNS) Porty RTSP W przypadku podłączania większej liczby urządzeń poprzez router z dostępnym tylko jednym adresem IP, należy przydzielić każdemu z nich inny numer portu RTSP w celu umożliwienia dostępu z zewnątrz. Dodatkowo router musi zostać skonfigurowany tak aby dla każdego portu następowało przekierowanie do odpowiedniego rejestratora. Jeżeli użytkownik planuje wykorzystywać rejestratory tylko w sieci lokalnej, zmiana portów RTSP nie jest konieczna. Dostęp poprzez router: W celu uzyskania dostępu poprzez router (firewall), użytkownik musi zapewnić dostęp do 3 portów TCP. Jeżeli któryś z portów nie zostanie poprawnie otwarty, użytkownik nie uzyska dostępu do rejestratora. W przypadku gdy rejestrator ma ustawiony port np. 5445, użytkownik musi otworzyć 3 porty RTSP (5445, 5446, 5447) Wybór typu sieci Dostępne są 3 typy sieci. Każdy z nich wymaga skonfigurowania innych parametrów. LAN 17

18 W celu uruchomienia rejestratora w sieci lokalnej, należy skonfigurować odpowiednie parametry. Jeśli nie są one znane, należy skontaktować się z administratorem sieci. Ilustracja Ustawienia sieci Opcja IP BRAMA Tabela Opcje menu Objaśnienie Adres IP rejestratora. Adres IP bramki (routera). MASKA PODSIECI Maska podsieci. DNS Adres IP serwera DNS. DHCP Konfiguracja rejestratora w sieci z dynamicznym przydziałem adresu IP. Odpowiedni adres jest automatycznie przydzielany przez serwer usługi DHCP, wraz z innymi parametrami sieciowymi urządzenia. Podgląd aktualnego adresu IP możliwy jest poprzez wybór OPIS w menu SYSTEM. Jeżeli połączenie sieciowe nie udostępnia dodatkowych adresów IP, konieczne jest urządzenie udostępniające. W tej sytuacji konieczne może się okazać zastosowanie przekierowania portów. Więcej informacji użytkownik może znaleźć w dokumentacji swojego urządzenia rozdzielającego. Ilustracja Ustawienia sieci DHCP ADSL Konfiguracja połączenia rejestratora do sieci poprzez ADSL. Jeśli odpowiednie parametry nie są znane, należy skontaktować się z administratorem sieci. 18

19 Ilustracja Ustawienia sieci ADSL Opcja ID HASŁO Tabela ADSL Objaśnienie ID użytkownika dla połączenia ADSL. Hasło użytkownika dla połączenia ADSL. Połączenie ADSL musi posiadać wyjście w standardzie RJ45 w celu podłączenia do rejestratora. W przypadku dzielenia połączenia z innymi urządzeniami, konieczne jest zastosowanie urządzenia udostępniającego. W tej sytuacji należy wybrać opcję LAN jako typ sieci. Użytkownik musi także skonfigurować przekierowanie portów połączenia sieciowego. Więcej informacji można znaleźć w dokumentacji swojego urządzenia rozdzielającego. 19

20 3.8. Konfiguracja Storage Menu służy do zmiany konfiguracji zapisu wideo na dysku twardym, formatowania dysku i zapisu ustawień i aktualizacji oprogramowania za pośrednictwem pamięci USB. Ilustracja Ustawienia sieci ADSL Opcja NADPISYWANIE FORMAT Tabela Opcje menu Objaśnienie Włączenie/wyłączenie nadpisywania najstarszych nagrań po zapełnieniu dysku. Funkcja formatowania dysku twardego. INFORMACJA O DYSKU Informacja na temat zamontowanego dysku oraz całkowitej i wolnej przestrzeni dyskowej. WCZYTAJ USTAWIENIA Z USB Odczyt konfiguracji z pamięci USB. ZAPISZ Zapis konfiguracji na pamięci USB. USTAWIENIA NA USB LIMIT NAGRYWANIA Włączenie/wyłączenie kasowania nagrań po upływie określonego czasu. LIMIT Ustawienie czasu przechowywania nagrania na dysku. NAGRYWANIA W DNIACH 20

21 4. Podgląd na żywo i wyszukiwanie 4.1. Podgląd na żywo Podczas podglądu w czasie rzeczywistym, obraz z poszczególnych kamer wyświetlany jest zgodnie z konfiguracją. Informacje o stanie rejestratora umieszczane są na ekranie w postaci symboli OSD. W tabeli zebrano znaczenie poszczególnych symboli. Ilustracja Podgląd na żywo Ikona Tabela Opis symboli ikon podczas podglądu Objaśnienie Zapis ciągły. Zapis ręczny. Zapis po wykryciu ruchu. Wystąpił alarm w danym kanale (alarm po wykryciu ruchu lub alarm z zewnętrznej czujki). Do rejestratora podłączony jest użytkownik sieciowy. Włączony jest tryb wyświetlania sekwencyjnego. Włączony jest tryb nadpisywania dysku twardego. Włączona opcja zapisu po sygnale z zewnętrznej czujki. Przycisk Tabela Funkcje przycisków pilota w trybie podglądu na żywo Objaśnienie Wybór kanału w trybie pełnoekranowym. 21

22 SEL Przełączanie pomiędzy pojedynczym kanałem i trybem podziału ekranu. SEQ Włączenie/wyłączenie automatycznego przełączania sekwencyjnego. RECORD Włączenie/wyłączenie zapisu ręcznego. SEARCH Wywołanie menu wyszukiwania w archiwum. ARCH Archiwizacja klatki obrazu na dysku twardym. Klatka może zostać następnie zapisana na pamięci USB. SETUP Wywołanie menu konfiguracji. ESC Powrót z menu lub przejście do wyższego poziomu menu Ekran wyszukiwania W celu wyświetlenia okna wyszukiwania należy nacisnąć przycisk SEARCH, rejestrator poprosi o hasło. Ilustracja Ekran wyszukiwania Dostępne jest 7 sposobów przeszukiwania danych zapisanych na dysku twardym rejestratora. Zatwierdzanie kolejnych wyborów i poruszanie po menu wyszukiwania realizowane są za pośrednictwem przycisku SEL i strzałek: WYSZUKIWANIE ZDARZEŃ umożliwia przeglądanie zapisanych sekwencji wideo za pośrednictwem zdarzeń, które wystąpiły w czasie rejestracji. Po wybraniu tej opcji użytkownik określa filtry dotyczące czasu, kanału i typu zdarzenia. Po zatwierdzeniu wyboru pojawia się lista zdarzeń wraz z dokładną datą i godziną wystąpienia danego zdarzenia. WYSZUKIWANIE TIMELINE umożliwia przeglądanie zapisanych sekwencji wideo za pośrednictwem czasu ich wystąpienia. Po wybraniu tej opcji użytkownik musi określić dokładny dzień, godzinę i minutę od której chce rozpocząć przeglądanie nagrań. Tryby, w których zostały nagrane poszczególne fragmenty wideo, oznaczane są kolorami: zielony zapis ciągły, żółty zapis po wykryciu ruchu, czerwony zapis po sygnale z zewnętrznej czujki, fioletowy zapis wywołany ręcznym naciśnięciem przycisku REC. IDZ DO umożliwia przejście bezpośrednio do określonej daty nagrania, IDZ NA POCZATEK umożliwia przejście do najstarszego nagrania, IDZ NA KONIEC umożliwia przejście do najmłodszego nagrania, 22

23 LOGI umożliwia przejście do listy logów rejestratora, ARCHIWUM umożliwia przeglądanie sekwencji wideo i klatek obrazu zapisanych w archiwum za pomocą przycisku BACKUP. Dane te mogą następnie zostać przeniesione następnie na pamięć USB za pomocą przycisku BACKUP Tryb odtwarzania W trybie odtwarzania zapisanych zdarzeń, rejestrator przechodzi z trybu SEARCH do PLAY. Powrót do trybu SEARCH jest możliwy poprzez naciśnięcie przycisku ESC. Ilustracja Zrzut ekranu trybu PLAY Przycisk ESC << REW --< F/REW Tabela Funkcje przycisków w trybie PLAY Objaśnienie Powrót do menu nadrzędnego, listy wyszukiwania lub wyjście z menu. Przewijanie do tyłu z prędkościami 1x, 2x i 4x. Skok o 60 sekund do tyłu PLAY/PAUS Zatrzymanie/wznowienie odtwarzania. E F/ADV >-FF >> Skok o 60 sekund do przodu. Przewijanie do przodu z prędkościami 1x, 2x i 4x. Wybór kanału w trybie pełnoekranowym. ARCH Archiwizacja sekwencji wideo na dysku twardym. Sekwencja może zostać następnie zapisana na pamięci USB. 23

24 5. Archiwizacja i zgrywanie obrazu Rejestrator umożliwia archiwizację pojedynczych klatek lub sekwencji wideo na dysku twardym rejestratora i nagrywanie ich na pamięć flash USB. W celu nagrania danych na zewnętrzną pamięć USB, należy wcześniej zarchiwizować je na dysku twardym rejestratora Archiwizacja na dysku twardym rejestratora Archiwizacja możliwa jest w następujących sytuacjach: W trybie podglądu na żywo - możliwa jest archiwizacja pojedynczych klatek obrazu. W tym celu należy użyć przycisku ARCH i zatwierdzić wybór archiwizacji. W trybie odtwarzania możliwa jest archiwizacja pojedynczych klatek obrazu lub sekwencji wideo. Ilustracja 5.1. Zrzut ekranu trybu PLAY 5.2. Zapis obrazu pochodzącego z listy ARCHIWUM Dane zapisane na dysku twardym rejestratora dostępne są na liście ARCHIWUM w menu wyszukiwania. Możliwe jest zgrywanie pojedynczych klatek oraz sekwencji wideo. W tym celu należy wykonać następujące czynności: Przejść do listy ARCHIWUM w menu wyszukiwania. Dokonać wyboru dnia zapisu przy pomocy strzałek. Zatwierdzić przyciskiem SEL, w celu otwarcia listy zapisów z danego dnia. Dokonać wyboru zapisu z listy przy pomocy strzałek góra/dół. Zatwierdzić wybór przyciskiem SEL. Nacisnąć przycisk BACKUP w celu przejścia do trybu zapisu na zewnętrznym. W czasie archiwizacji sekwencja wideo jest automatycznie konwertowana do postaci pliku AVI Odtwarzanie sekwencji wideo na komputerze PC W celu odtworzenia zarchiwizowanego obrazu wideo, konieczna jest instalacja odpowiedniego kodeka wideo. W przypadku problemów należy pobrać kodek FFDSHOW, który jest dostępny w internecie. 24

25 6. Oprogramowanie klienta sieciowego Rejestrator umożliwia zdalny podgląd obrazu w czasie rzeczywistym. Wymaga to zainstalowania odpowiedniego oprogramowania na komputerze PC oraz połączenia sieciowego LAN z rejestratorem za pomocą złącza RJ 45. Standardowo prędkość wyświetlania ograniczona jest do 1 klatki/s w przypadku gdy nie jest włączony zapis obrazu. Podczas zapisu prędkość wyświetlania dla podglądu w trybie rzeczywistym jest określona prędkością zapisu Informacje ogólne Zdalne oprogramowanie umożliwia podgląd w czasie rzeczywistym, wyszukiwanie i odtwarzanie sekwencji wideo oraz konfigurację urządzenia. Instalując zdalne oprogramowanie rejestratora SDVR 9/16CH w systemie Windows użytkownik uzyskuje możliwość monitorowania obrazu w czasie rzeczywistym oraz zapisanych sekwencji poprzez sieć Ethernet. 25

26 6.2. Wymagania sprzętowe CPU Częstotliwość Pamięć RAM Pamięć VGA Rozdzielczość Pamięć HDD System operacyjny Minimalne Intel Pentium III 500 MHz 128 MB 16 MB 1024x MB Windows 2000 Zalecane Intel Pentium IV 2 GHz 256 MB 64 MB 1024x MB Windows 2000, Professional, XP Sieć Inne 10/100Base T DirectX /100Base T DirectX 8.1 lub nowszy Przed instalacją oprogramowania należy upewnić się, że komputer spełnia minimalne wymagania sprzętowe. W przeciwnym wypadku oprogramowanie może nie działać poprawnie Instalacja oprogramowania 1. Włożyć płytę instalacyjną do stacji CD ROM komputera, 2. Uruchomić w celu włączenia instalatora, 3. Wykonywać polecenia instalatora. 4. Uruchomić program poprzez odpowiednią ikonę Program klienta Po zainstalowaniu oprogramowania, należy go uruchomić przy pomocy ikony komputera. 26 na pulpicie

27 Okno główne programu Główny panel kontrolny Przycisk Opis Aktualna data i czas. Przycisk połączenia z rejestratorem. Po naciśnięciu ikony połączenia pojawia się okno połączenia. Należy wybrać odpowiedni adres IP i numer portu, protokół transmisji oraz hasło dostępu. Uwaga: Numer portu musi być taki sam jak numer portu zdefiniowany w konfiguracji rejestratora. Hasło musi być takie samo jak zapisane w konfiguracji rejestratora (domyślne hasło: 1111) Przycisk zakończenia połączenia z rejestratorem. SEARCH Przycisk wyszukiwania zapisanych sekwencji wideo. LIVE Przycisk podglądu w czasie rzeczywistym. 27

28 LOCK Zablokowanie oprogramowania klienta sieciowego. UNLOCK Odblokowanie oprogramowania klienta sieciowego. Po wybraniu opcji LOCK/UNLOCK konieczne jest podanie tymczasowego hasła (jest to jednorazowe hasło podawane w celu zablokowania/odblokowania programu klienta). Użytkownik może kontrolować parametry PAN/TILT oraz ZOOM i FOCUS zdalnych kamer. PAN lewo/prawo góra/dół TILT ZOOM +/ PLAY FOCUS +/ Włączenie wyświetlania w czasie rzeczywistym. PAUSE Zatrzymanie wyświetlania w czasie rzeczywistym. RECORD Włączenie/wyłączenie zapisu obrazu na lokalnym dysku twardym. Zapis pojedynczej klatki. CAPTURE Po naciśnięciu przycisku zapisu pojedynczej klatki należy wybrać nazwę pliku oraz format (JPEG lub BMP). SETUP Przycisk konfiguracji oprogramowania klienta sieciowego. Wyjście z programu klienta sieciowego. Tryb pełnoekranowy. 28

29 Tryb quad. Tryb z podziałem na 9 kamer. Tryb z podziałem na 16 kamer. SEQUENCE Włączenie sekwencyjnego wyświetlania kanałów w trybie pełnoekranowym. Zmiana poziomu głośności dźwięku. Włączenie/wyłączenie dźwięku. Wskaźnik zajętości dysku twardego rejestratora. Informacje o połączeniach do rejestratora. Maksymalizacja, Minimalizacja oraz Zamknięcie okna klienta sieciowego. Ikona alarmu święcąca przez 5 sekund po każdym sygnale alarmu z rejestratora Panel wyszukiwania i odtwarzania Interfejs użytkownika Użytkownik może przejść do wyszukiwania klikając odpowiednią ikonę w lewym górnym rogu interfejsu użytkownika. 29

30 Główny panel kontrolny Przycisk Opis Wyświetlanie czasu aktualnie odtwarzanej sekwencji. LIVE Wybór trybu podglądu w czasie rzeczywistym. EXIT Wyjście z programu klienta sieciowego. CAPTURE Pobranie pojedynczej klatki z odtwarzanego obrazu wideo. Po naciśnięciu przycisku zapisu pojedynczej klatki należy wybrać nazwę pliku oraz format (JPEG lub BMP). MARK IN Wybór początku sekwencji wideo do archiwizacji w formacie AVI. MARK OUT Wybór końca sekwencji wideo do archiwizacji w formacie AVI. BACKUP Archiwizacja wybranego fragmentu wideo w formacie AVI. Kalendarz wyświetla daty zawierające nagrania w kolorze jasno niebieskim, a wybraną datę w kolorze ciemno niebieskim. Wskaźnik czasu odtwarzanej sekwencji wideo. Użytkownik może przesuwać aktualnie odtwarzany czas. Następnie w celu odtworzenia należy kliknąć ikonę play. Włączenie odtwarzania wideo. Zatrzymanie odtwarzania wideo. 30

31 Szybkie przewijanie do przodu z prędkością x2 i x4 w trybie odtwarzania. Szybkie przewijanie do tyłu z prędkością x2 i x4 w trybie odtwarzania. Przewinięcie klatkę do tyłu. Przewinięcie klatkę do przodu. Tryb quad. Tryb z podziałem na 9 kamer. Tryb z podziałem na 16 kamer. Zmiana poziomu głośności dźwięku. Włączenie/wyłączenie dźwięku Backup sekwencji wideo W celu zapisu sekwencji wideo w formacie AVI na dysku lokalnym użytkownik musi wykonać odpowiednie czynności. Najpierw należy ustawić czas rozpoczęcia zapisywanego fragmentu przyciskiem. Następnie należy ustawić czas zakończenia zapisywanego fragmentu przyciskiem. Zapis wykonywany jest za pomocą przycisku. Po naciśnięciu pojawia się okno wyboru ścieżki i kanału, które umożliwia także zweryfikowanie czasu rozpoczęcia i zakończenia zapisu. Zapis następuje po kliknięciu przycisku OK w oknie. 31

32 6.6. Konfiguracja Przejście do okna konfiguracji następuje po kliknięciu przycisku Okno konfiguracji (GENERAL) W oknie głównym konfiguracji użytkownik ma możliwość zdefiniowania hasła dostępu do wybranych funkcji rejestratora. Dodatkowo możliwe jest ustawienie odpowiednich ścieżek zapisu plików na dysku lokalnym komputera. Użytkownik może także zaznaczyć opcję automatycznego wznawiania połączenia w ciągu 30 sekund bo jego utraceniu. Okno ustawiania hasła Okno kanałów (SITE) Okno wyświetla informacje o kanałach i umożliwia przydzielenie każdemu z nich indywidualnej nazwy. 32

33 Okno logowania zdarzeń (EVENT) Okno umożliwia zdefiniowanie ilości miejsca na dysku przeznaczonej na logi, ścieżki do katalogu logów, oraz określenie typów zdarzeń które mają być logowane oraz sygnalizowane przez program Zapis (RECORD) Okno umożliwia ustawienie wyzwalania zapisu sekwencji wideo oraz wybranie indywidualnych kanałów do zapisu. 33

34 W przypadku wyboru wyzwalania zapisu zdarzeniem (event), użytkownik może dodatkowo określić wyzwalanie wykryciem ruchu lub sygnałem alarmu Pamięć dyskowa (DISK) Okno umożliwia wybór dysku oraz ilość miejsca przeznaczoną na zapis danych. Możliwy jest również wybór nadpisywania plików lub zatrzymanie zapisu w przypadku wyczerpania określonej pojemności dysku Ustawienia obrazu (VIDEO) Okno umożliwia ustawienie poziomu jasności, kontrastu, nasycenia, oraz odcienia wyświetlanego obrazu. 34

35 Informacje o programie (ABOUT) Okno zawiera informacje o licencji i wersji oprogramowania. 35
