1 PROJEKT WYKONAWCZY ROZBUDOWY I MODERNIZACJI BAZY SPORTOWEJ SZKOŁY PODSTAWOWEJ NR - 1 i GIMNAZJUM NR CIESZYN, UL. MATEJKI 3, MICHEJDY 1 DZIAŁKA NR 15/1, 15/2 PROJEKT WYKONAWCZY INSTALACJI WOD-KAN INWESTOR :Szkoła Podstawowa Nr 1, Cieszyn, ul.matejki 3, Gimnazjum Nr 1, Cieszyn, ul.michejdy 1 PROJEKTOWAŁ: mgr inż. Piotr Kurzbauer inż. Dawid Sulima SPRAWDZIŁ: mgr inż. Radosław Radziecki Gliwice, styczeń

2 Spis treści: 1. Podstawa opracowania Przedmiot i zakres opracowania Bilans wody i ścieków bilans ścieków sanitarnych bilans wody i ścieków sanitarnych dla nowo powstałej jadalni bilans ścieków deszczowych zapotrzebowanie wody na cele p.poż- instalacja wewnętrzna zapotrzebowanie wody na cele p.poż-sieć Opis stanu istniejącego stan prawny istniejące sieci i przyłącza Projektowane rozwiązania instalacje wewnętrzne instalacja kanalizacji deszczowej instalacja kanalizacji sanitarnej instalacja wody zimnej wewnętrzna instalacja p.poż instalacja wody ciepłej użytkowej i cyrkulacji Materiały i armatura instalacje wewnętrzne materiał prowadzenie przewodów kompensacja izolacja przewodów Zagadnienia BHP Uwagi końcowe Zestawienie materiałów - instalacje wewnętrzne instalacja kanalizacji sanitarnej instalacja wodociągowa ceramika wraz z armaturą czerpalną

3 Załączniki: lp 1. Hydrant wewnętrzny HW-25N-20/30 nazwa Część rysunkowa: lp nazwa rysunku 1. Rzut niskiego parteru -kanalizacja sanitarna 2. Rzut wysokiego parteru kanalizacja sanitarna 3. Rzut niskiego parteru instalacja wodna 4. Rzut wysokiego parteru instalacja wodna 5. Schemat kanalizacji sanitarnej piony Pk1-Pk4 (niski parter) 6. Schemat kanalizacji sanitarnej piony Pk6-Pk10 (niski parter) 7. Schemat kanalizacji sanitarnej (wysoki parter) 8. Schemat instalacji wodnej 1. Podstawa opracowania - umowa z Inwestorem, - uzgodnienia z Inwestorem oraz zalecenia przedstawicieli Inwestora, - podkłady architektoniczno-budowlane, - uzgodnienia z Projektantami - Autorami opracowań projektowych (realizowanych równolegle) - obowiązujące normy i wytyczne projektowania w zakresie sieci i instalacji wod-kan, 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany: - wewnętrznej instalacji wody zimnej, ciepłej i cyrkulacji - wewnętrznej instalacji p.poż - wewnętrznej instalacji kanalizacji sanitarnej na potrzeby nowo projektowanego budynku sali gimnastycznej i modernizowanego poddasza opracowywanego w ramach rozbudowy i modernizacji bazy sportowej szkoły w CIeszynie na ul. Michejdy 1. Zakres opracowania nie obejmuje: - sieć kanalizacji deszczowej - sieć kanalizacji sanitarnej - odwodnienia dachów projektowanego budynku, placu wraz z podłączeniem istniejących rynien - 3 -

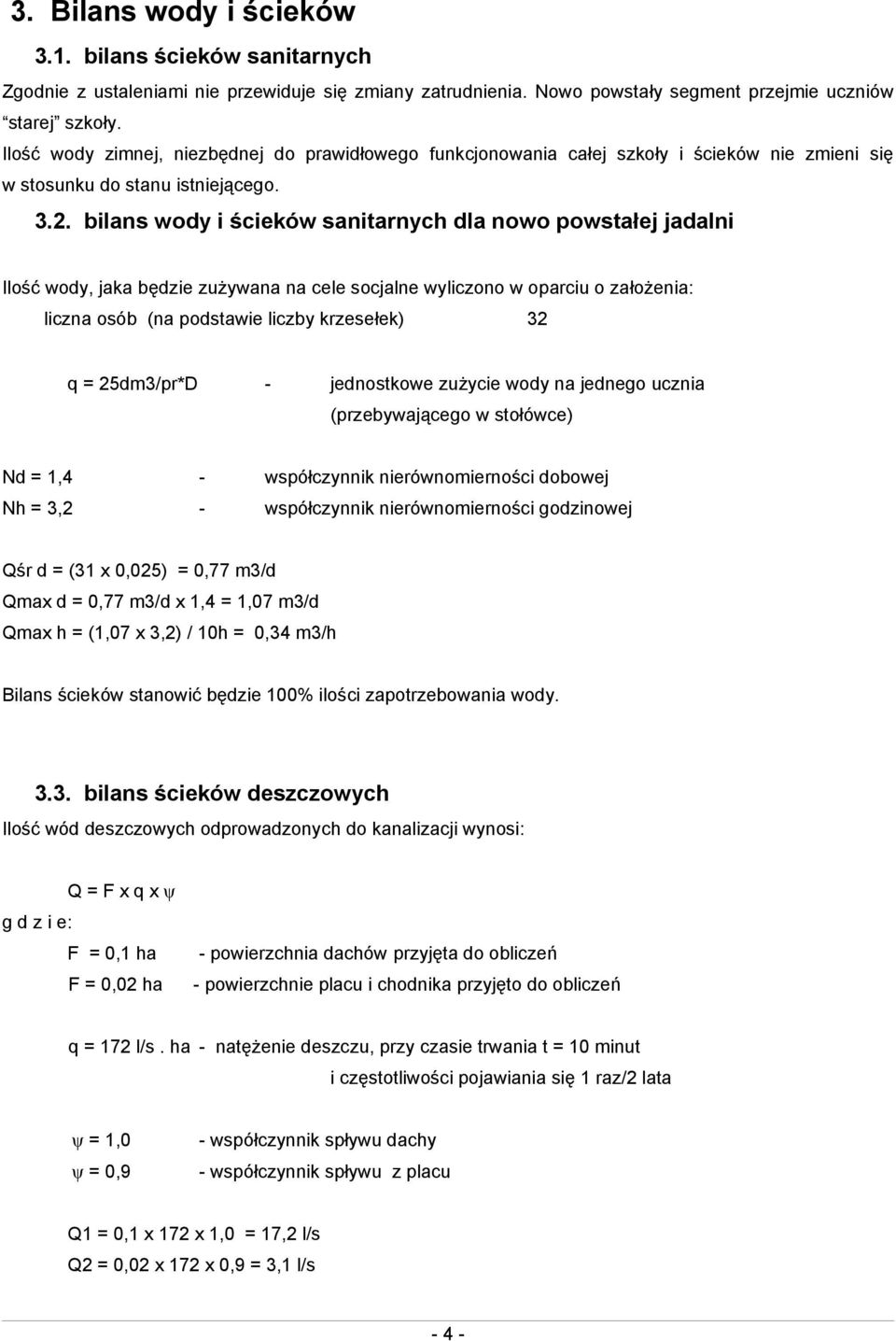

4 3. Bilans wody i ścieków 3.1. bilans ścieków sanitarnych Zgodnie z ustaleniami nie przewiduje się zmiany zatrudnienia. Nowo powstały segment przejmie uczniów starej szkoły. Ilość wody zimnej, niezbędnej do prawidłowego funkcjonowania całej szkoły i ścieków nie zmieni się w stosunku do stanu istniejącego bilans wody i ścieków sanitarnych dla nowo powstałej jadalni Ilość wody, jaka będzie zużywana na cele socjalne wyliczono w oparciu o założenia: - liczna osób (na podstawie liczby krzesełek) 32 q = 25dm3/pr*D - jednostkowe zużycie wody na jednego ucznia (przebywającego w stołówce) Nd = 1,4 - współczynnik nierównomierności dobowej Nh = 3,2 - współczynnik nierównomierności godzinowej Qśr d = (31 x 0,025) = 0,77 m3/d Qmax d = 0,77 m3/d x 1,4 = 1,07 m3/d Qmax h = (1,07 x 3,2) / 10h = 0,34 m3/h Bilans ścieków stanowić będzie 100% ilości zapotrzebowania wody bilans ścieków deszczowych Ilość wód deszczowych odprowadzonych do kanalizacji wynosi: Q = F x q x ψ g d z i e: F = 0,1 ha F = 0,02 ha - powierzchnia dachów przyjęta do obliczeń - powierzchnie placu i chodnika przyjęto do obliczeń q = 172 l/s. ha - natężenie deszczu, przy czasie trwania t = 10 minut i częstotliwości pojawiania się 1 raz/2 lata ψ = 1,0 ψ = 0,9 - współczynnik spływu dachy - współczynnik spływu z placu Q1 = 0,1 x 172 x 1,0 = 17,2 l/s Q2 = 0,02 x 172 x 0,9 = 3,1 l/s - 4 -

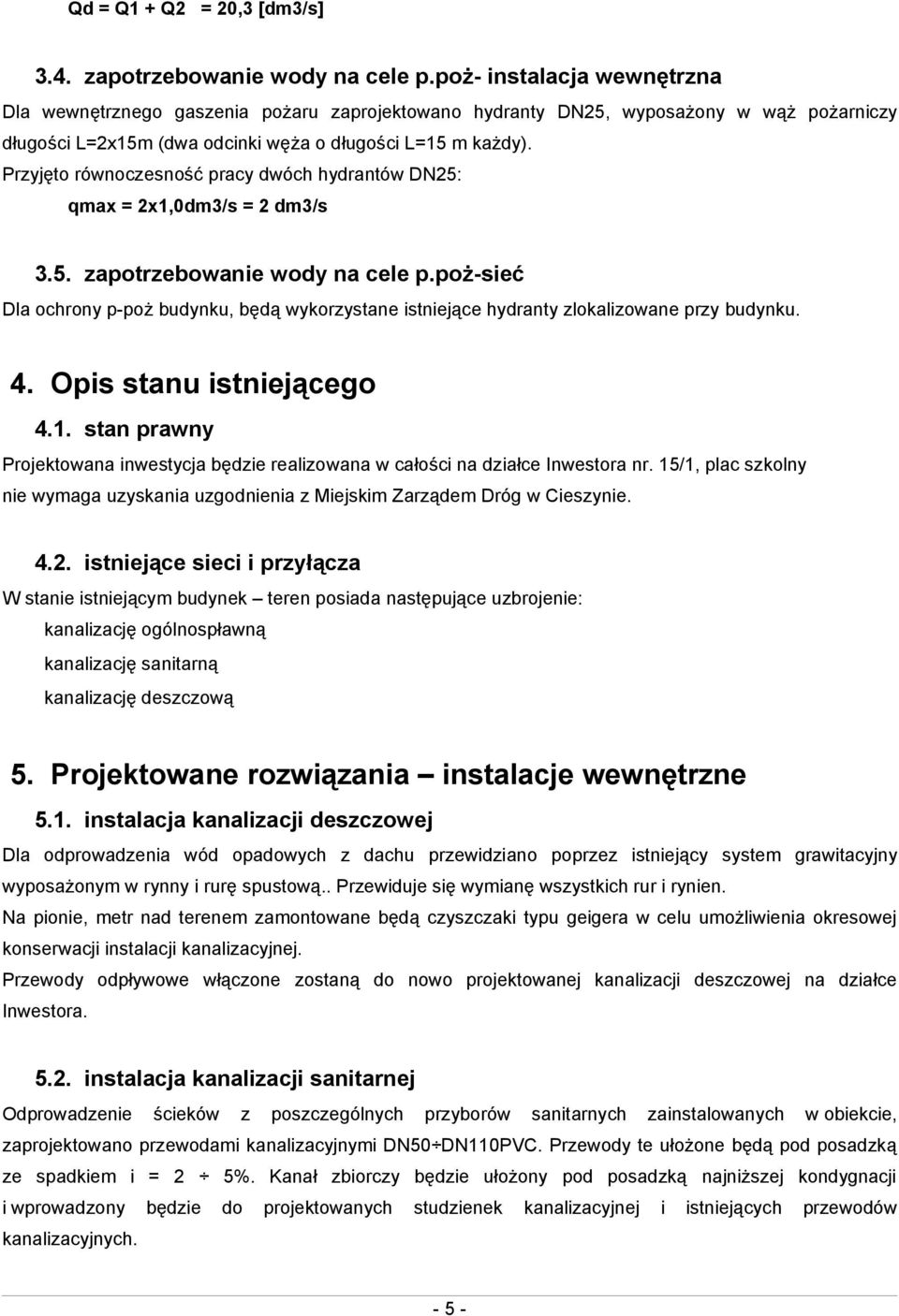

5 Qd = Q1 + Q2 = 20,3 [dm3/s] 3.4. zapotrzebowanie wody na cele p.poż- instalacja wewnętrzna Dla wewnętrznego gaszenia pożaru zaprojektowano hydranty DN25, wyposażony w wąż pożarniczy długości L=2x15m (dwa odcinki węża o długości L=15 m każdy). Przyjęto równoczesność pracy dwóch hydrantów DN25: qmax = 2x1,0dm3/s = 2 dm3/s 3.5. zapotrzebowanie wody na cele p.poż-sieć Dla ochrony p-poż budynku, będą wykorzystane istniejące hydranty zlokalizowane przy budynku. 4. Opis stanu istniejącego 4.1. stan prawny Projektowana inwestycja będzie realizowana w całości na działce Inwestora nr. 15/1, plac szkolny nie wymaga uzyskania uzgodnienia z Miejskim Zarządem Dróg w Cieszynie istniejące sieci i przyłącza W stanie istniejącym budynek teren posiada następujące uzbrojenie: - kanalizację ogólnospławną - kanalizację sanitarną - kanalizację deszczową 5. Projektowane rozwiązania instalacje wewnętrzne 5.1. instalacja kanalizacji deszczowej Dla odprowadzenia wód opadowych z dachu przewidziano poprzez istniejący system grawitacyjny wyposażonym w rynny i rurę spustową.. Przewiduje się wymianę wszystkich rur i rynien. Na pionie, metr nad terenem zamontowane będą czyszczaki typu geigera w celu umożliwienia okresowej konserwacji instalacji kanalizacyjnej. Przewody odpływowe włączone zostaną do nowo projektowanej kanalizacji deszczowej na działce Inwestora instalacja kanalizacji sanitarnej Odprowadzenie ścieków z poszczególnych przyborów sanitarnych zainstalowanych w obiekcie, zaprojektowano przewodami kanalizacyjnymi DN50 DN110PVC. Przewody te ułożone będą pod posadzką ze spadkiem i = 2 5%. Kanał zbiorczy będzie ułożony pod posadzką najniższej kondygnacji i wprowadzony będzie do projektowanych studzienek kanalizacyjnej i istniejących przewodów kanalizacyjnych

6 Piony kanalizacyjne DN110PVC zakończone będą: kominkami wentylacyjnymi i wyprowadzone ponad dach budynku zaworami napowietrzającymi zabudowanymi na pionach odpowietrzeniem bocznym poprzez połączenie z sąsiednim pionem Dokładna lokalizacja i sposób zakończeń pionów kanalizacyjnych wg. części rysunkowej instalacja wody zimnej Do modernizowanych pomieszczeń woda będzie doprowadzana z istniejącej instalacji w obiekcie. Przewód będzie służyć do pokrycia zapotrzebowania na wodę do celów socjalnych i przeciwpożarowych. Woda zimna doprowadzana będzie do wszystkich urządzeń sanitarnych oraz do urządzeń znajdujących się w części hali i poddasz poprzez projektowane przewody wodne ułożone wewnątrz budynku. Instalację wodociągową zaprojektowano z rur wodociągowych stabilizowanych PEX, układanych w szachtach instalacyjnych oraz w bruzdach ściennych doprowadzających instalację do poszczególnych odbiorników. Na każdym odgałęzieniu do grupy przyborów sanitarnych zaprojektowano zawory odcinające. Zawory ze złączką do węża wody należy zabezpieczyć zaworem antyskażeniowym wewnętrzna instalacja p.poż Dla ochrony p-poż budynku, zaprojektowano wewnętrzną sieć wody w całości wykonaną z rur stalowych DN25 wg PN/H Zaprojektowano hydranty DN25 wyposażony w wąż pożarniczy długości L=2x15m (dwa odcinki węża o długości L=15 m każdy) instalacja wody ciepłej użytkowej i cyrkulacji Ciepła woda będzie przygotowana w nowej kotłowni zlokalizowanej w budynku szkoły. Instalację wody ciepłej i cyrkulacji zaprojektowano rur wodociągowych układanych w szachtach instalacyjnych oraz w bruzdach ściennych doprowadzających instalację do poszczególnych odbiorników. Pojedyncze przybory zlokalizowane daleko od istniejących pionów wodnych będą ciepłą wodą przygotowana lokalnie w oparciu o wykorzystanie elektrycznych przepływowych podgrzewaczy wody o mocy do 4kW. Na każdym odgałęzieniu do grupy przyborów sanitarnych zaprojektowano zawory odcinające. 6. Materiały i armatura instalacje wewnętrzne 6.1. materiał Instalacje zaprojektowano z następujących materiałów: - dla instalacji wody p.poż rury stalowe DN25, - dla instalacji wody pitnej do celów socjalnych rury ciśnieniowe PEX Dz32 Dz16, - dla instalacji wody ciepłej rury ciśnieniowe stabilizowane z wkładką aluminiową PEX Dz16 Dz25 - dla instalacji kanalizacji sanitarnej rury kanalizacji wewnętrznej kielichowe DN50 DN110PVC Wavin - 6 -

7 Sp z.o.o. Jako armaturę zaprojektowano: - elektryczne przepływowy podgrzewacz wody - zawory kulowe odcinające kołnierzowe DN10 DN25, (PN6,3) - zawory kulowe odcinające gwintowane DN10 25, (PN16) - zawory antyskażeniowe typu HA oraz EA DN15-25 (PN16) - hydranty nadtynkowe DN prowadzenie przewodów Instalację wodną zaprojektowano jako: - podtynkową ułożoną w bruzdach ściennych w pomieszczeniach socjalnych - nadtynkową w pozostałych pomieszczeniach Przewody będą mocowane do ścian i sufitu przy pomocy typowych obejm. Odległość pomiędzy podporami przesuwnymi(w cm) przedstawiono w tabeli Średnica zewnętrzna Temperatura przepływającej wody [C] zimna ciepła Przewody kanalizacji sanitarnej wykonane z rur PVC mocowane będą do ścian i stropu za pomocą typowych obejm stosowanych dla tego typu rur, w bruzdach przy pomocy typowych podparć kompensacja Instalacja wodna: - wody zimnej - wody ciepłej - wody p.poż wykonana ze stali została zaprojektowana w sposób umożliwiający samokompensację i nie wymaga dodatkowej kompensacji. Instalacja kanalizacji nie wymaga kompensacji

8 6.4. izolacja przewodów Wszystkie przewody wodne należy zaizolować: - wykonane ze stali ocynkowanej przed roszeniem izolacją o gr. 13 mm. np. Thermaflex - wykonane z tworzyw sztucznego izolacją o gr.9-13 mm. np. Thermaflex (grubość izolacji wg. zestawienia materiałów) 7. Zagadnienia BHP Podczas prowadzenia robót należy przestrzegać warunków BHP Dziennik Ustaw nr 47 z dnia r. ( Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlanych ). 8. Uwagi końcowe - Projekt należy rozpatrywać łącznie z pozostałymi branżam - Przy wykonywaniu robót korzystać z Warunków technicznych wykonania i odbioru rurociągów z tworzyw sztucznych Warszawa 1994 r. wydane przez P.K.T.S.G.G.i K - Przy wykonywaniu robót należy przestrzegać przepisów BHP Dziennik Ustaw nr 47 z dnia r. (Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlano-montażowych ) - Dopuszcza się zmianę producenta rur i urządzeń po uprzednim uzgodnieniu z projektantem - Wszystkie materiały zastosowane do budowy muszą mieć odpowiednie aprobaty i być dopuszczone do stosowania w budownictwie powszechnym w Polsce - Dokładna lokalizacja przyborów sanitarnych według projektu architektonicznego - Zawory ze złączką do węża wody należy zabezpieczyć zaworem antyskażeniowym - Przed przystąpieniem do prac wykonawczych należy zlecić wykonanie projektu wykonawczego, cele uściślenia przyjętych rozwiązań - W dokumentacji ujęto kanalizację do pierwszej studzienki za budynkiem - 8 -

9 9. Zestawienie materiałów - instalacje wewnętrzne 9.1. instalacja kanalizacji sanitarnej lp. nazwa elementu jedn. ilość norma, katalog, uwagi producent Rury zewnętrzne np. WAVIN Metalplast do studzienki kanalizacyjnej kanalizacyjne SDR-34, Dz160PVC-U mb. 5 2 Rury kanalizacji wewnętrznej PVC-U Dz110 mb. 90 np. WAVIN Metalplast podano średnicę zewnętrzną jak dla rur z tworzyw sztucznych Dz75 Dz Rura ochronna np. WAVIN Metalplast PE80, SDR-11, L=1,5m Dz200 szt. 3 4 Wpust podłogowy PVC np. WAVIN Metalplast DN50 szt. 3 5 Rewizja PVC Dz110 szt. 9 np. WAVIN Metalplast 6 Zawór napowietrzający szt. 1 np. WAVIN Metalplast 7 Rura wywiewna np. WAVIN Metalplast 110/110 PVC szt. 1 8 Obejmy i uchwyty do rur Typowe uchwyty do rur PVC dla kanalizacji wewnętrznej 9.2. instalacja wodociągowa lp nazwa elementu jed ilość norma, katalog, uwagi n. producent Hydrant wewnętrzny nadtynkowy HW-25N- producent: P.P.P.H. GRAS Korzybie 20/30 szt. 1 2 Przepływowy podgrzewacz wody 4kW szt. 1 np. ELEKTROMET 3 Rury stalowe ocynkowane DN25 mb Rura Wirsbo PEX Dz32x2,9 Dz25x3,5 Dz20x2,8 Dz16x2,2 5 Zawór antyskażeniowy PN10, DN25, EA251 PN10, DN20, HA216 mb. szt PN/H np. UPONOR producent: np. DANFOSS - 9 -
