OPIS PRZEDMIOTU ZAMÓWIENIA / FORMULARZ CENOWY Załącznik Nr 1A

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA / FORMULARZ CENOWY Załącznik Nr 1A Lp. Przedmiot zamówienia JM. Ilość Uwagi Cena jednostkowa brutto (zł) Wartość brutto (zł) (kol. 4 x 5) WYDZIAŁ INśYNIERII ŚRODOWISKA I GEODEZJI HOL, PORTIERNIA, SZATNIA KRZESŁA I SIEDZISKA HOL POZIOMY -1.36, 0.00, BAREK 1. Krzesło Podstawa krzesła stalowa chromowana, siedzisko i oparcie krzesła wykonane z profilowanej, bukowej sklejki wymiary krzesła: wys. całkowita 810mm, wys. siedziska 450mm, siedzisko 475mmx415mm (krzesła typu Ekspresso Nowy Styl) (rysunek nr 1) 2 2. Ławka 4 siedziska Ławka w formie krzeseł połączonych stelaŝem, ilość siedzisk 4 szt., podstawa krzeseł stalowy stelaŝ malowany proszkowo na kolor RAL9007, oparcie i siedzisko wykonane z wysokogatunkowej, polerowanej sklejki bukowej. Polerowane podłokietniki z drewna litego, montowane na końcach ławki. Wytrzymała stalowa konstrukcja ramy. Wysokość całkowita 820mm, wys. siedziska 460mm, siedzisko 455mm x 445mm, (ławka typu Bingo wood Alu Nowy Styl) (rysunek nr 2) HOL PRZY SZATNI Szt. 2

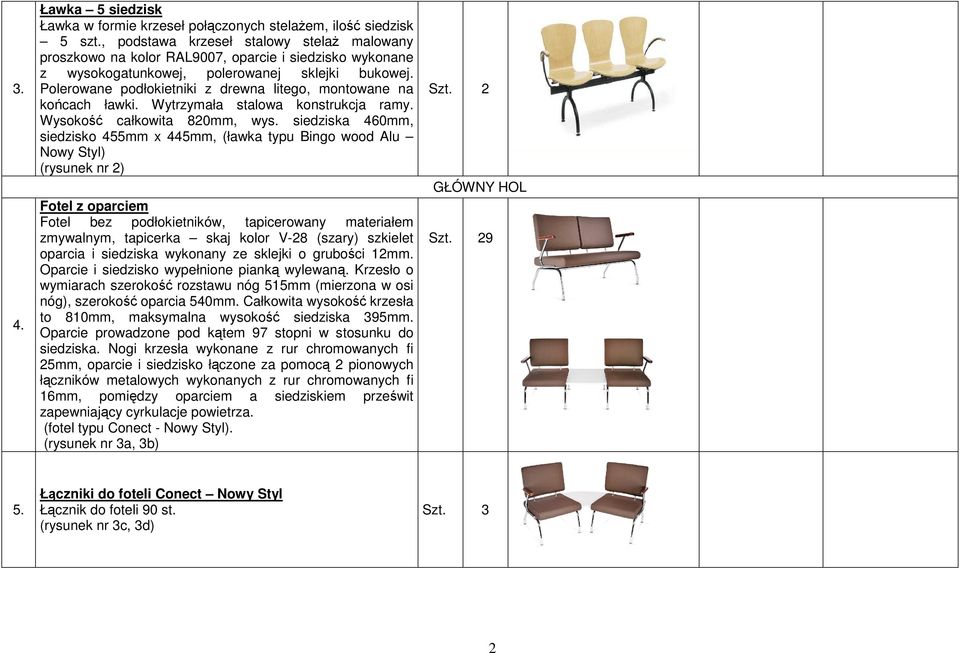

2 3. 4. Ławka 5 siedzisk Ławka w formie krzeseł połączonych stelaŝem, ilość siedzisk 5 szt., podstawa krzeseł stalowy stelaŝ malowany proszkowo na kolor RAL9007, oparcie i siedzisko wykonane z wysokogatunkowej, polerowanej sklejki bukowej. Polerowane podłokietniki z drewna litego, montowane na końcach ławki. Wytrzymała stalowa konstrukcja ramy. Wysokość całkowita 820mm, wys. siedziska 460mm, siedzisko 455mm x 445mm, (ławka typu Bingo wood Alu Nowy Styl) (rysunek nr 2) Fotel z oparciem Fotel bez podłokietników, tapicerowany materiałem zmywalnym, tapicerka skaj kolor V-28 (szary) szkielet oparcia i siedziska wykonany ze sklejki o grubości 12mm. Oparcie i siedzisko wypełnione pianką wylewaną. Krzesło o wymiarach szerokość rozstawu nóg 515mm (mierzona w osi nóg), szerokość oparcia 540mm. Całkowita wysokość krzesła to 810mm, maksymalna wysokość siedziska 395mm. Oparcie prowadzone pod kątem 97 stopni w stosunku do siedziska. Nogi krzesła wykonane z rur chromowanych fi 25mm, oparcie i siedzisko łączone za pomocą 2 pionowych łączników metalowych wykonanych z rur chromowanych fi 16mm, pomiędzy oparciem a siedziskiem prześwit zapewniający cyrkulacje powietrza. (fotel typu Conect - Nowy Styl). (rysunek nr 3a, 3b) Szt. 2 GŁÓWNY HOL Szt Łączniki do foteli Conect Nowy Styl Łącznik do foteli 90 st. (rysunek nr 3c, 3d) Szt. 3 2

3 6 Krzesło biurowe obrotowe ergonomicznie wyprofilowane oparcie, oparcie tapicerowane zarówno z przodu jak i z tyłu, tkanina Adventage AD-072, moŝliwość regulacji głębokości siedziska (odległości siedziska od oparcia), regulacja wysokości podłokietników, metalowa, lekka, stabilna podstawa jezdna w kolorze chrome, krzesło wyposaŝone jest w mechanizm Epron Synchro umoŝliwiający "bujanie się" w fotelu i jego blokadę w obranej pozycji (krzesło typu Orlando R16 steel 28 Nowy Styl) (rysunek nr 4) PORTIERNIA STOŁY HOL POZIOMY -1.36, 0.00, BAREK 7. Stół okrągły Podstawa stołu złoŝona z czterech nóg wykonanych z metalowych chromowanych rur, połączonych metalową obręczą, blat werzalit o grubości 18mm, przy krawędzi 26mm, średnica blatu 80cm, w kolorze buk, wysokość stołu 682mm, (stół typu Dolly Table 380 Nowy Styl) (rysunek nr 5) Szt. 3 GŁÓWNY HOL 3

4 8. Stół Stolik niski o wymiarach 120x60 cm, wysokość nie większa niŝ 40cm, blat stolika wykonany z płyty melaminowanej o klasie higieny E-1, grubość 28 mm, oklejony ABS 2mm, stelaŝ stolika metalowy chromowany wykonany z rur fi 25mm. Stolik powinien posiadać taki sam stelaŝ jak proponowany fotel. (Stolik typu Conect - Nowy Styl). (rysunek nr 6) Szt. 3 LADY HOL POZIOMY -1.36, 0.00, BAREK 9. Lada szatniowa systemowa - Barek Wykonana z płyty meblowej, półki, przegrody o grubości 18mm, blat roboczy i nadstawka o grubości 25mm, panel o grubości 36mm, kolor blatu roboczego szary, kolor panelu naturalny buk, cokolik laminat stal szczotkowana, wymiary 189cm x 60cm blat roboczy + 83cm x 40cm część podnoszona blatu, wysokość blatu roboczego 75cm i wysokość nadstawki 110cm (od podłogi), część podnoszona blatu 83cm x 40cm, wysokość 75cm, grubość 25mm, (rysunek nr 7) 10. Lada szatniowa systemowa - Portiernia Lada naroŝna portierni Wykonana z płyty meblowej, półki, przegrody o grubości 18mm, blat roboczy i nadstawka o grubości 25mm, panel o grubości 36mm, kolor blatu roboczego szary, kolor panelu naturalny buk, cokolik laminat stal szczotkowana, wymiary 93, 201cm x 70cm blat roboczy + 83cm x 40cm (część podnoszona blatu), wysokość blatu roboczego 75 cm i wysokość nadstawki 110cm (od podłogi), część podnoszona blatu 83cm x 40cm, wysokość 75cm, grubość 25mm, (rysunek nr 7) PORTIERNIA 4

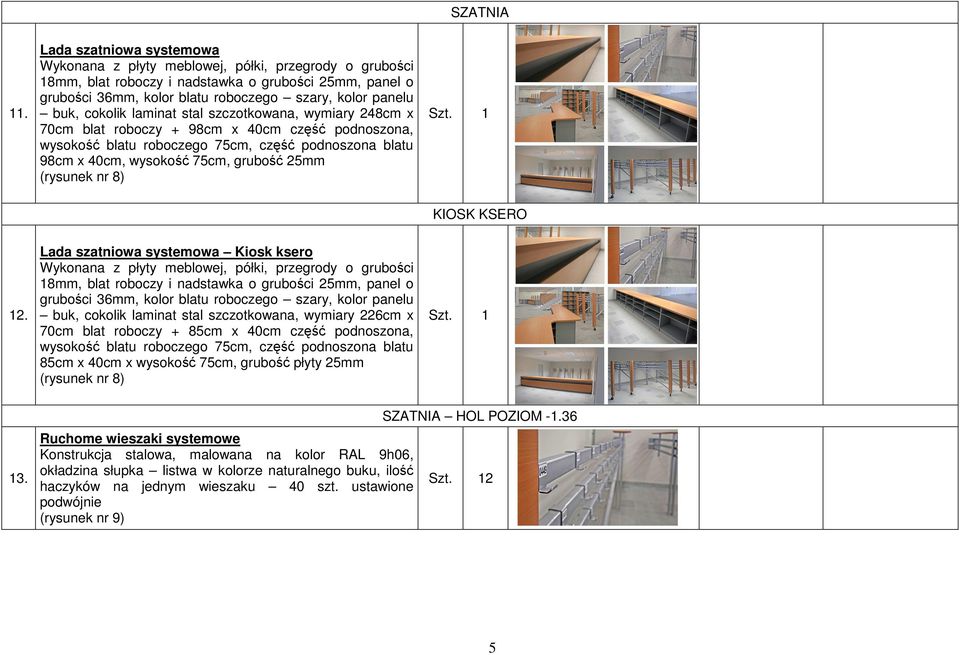

5 SZATNIA 11. Lada szatniowa systemowa Wykonana z płyty meblowej, półki, przegrody o grubości 18mm, blat roboczy i nadstawka o grubości 25mm, panel o grubości 36mm, kolor blatu roboczego szary, kolor panelu buk, cokolik laminat stal szczotkowana, wymiary 248cm x 70cm blat roboczy + 98cm x 40cm część podnoszona, wysokość blatu roboczego 75cm, część podnoszona blatu 98cm x 40cm, wysokość 75cm, grubość 25mm (rysunek nr 8) KIOSK KSERO 12. Lada szatniowa systemowa Kiosk ksero Wykonana z płyty meblowej, półki, przegrody o grubości 18mm, blat roboczy i nadstawka o grubości 25mm, panel o grubości 36mm, kolor blatu roboczego szary, kolor panelu buk, cokolik laminat stal szczotkowana, wymiary 226cm x 70cm blat roboczy + 85cm x 40cm część podnoszona, wysokość blatu roboczego 75cm, część podnoszona blatu 85cm x 40cm x wysokość 75cm, grubość płyty 25mm (rysunek nr 8) 13. Ruchome wieszaki systemowe Konstrukcja stalowa, malowana na kolor RAL 9h06, okładzina słupka listwa w kolorze naturalnego buku, ilość haczyków na jednym wieszaku 40 szt. ustawione podwójnie (rysunek nr 9) SZATNIA HOL POZIOM

6 AUDYTORIUM 14. Krzesło Podstawa krzesła rama metalowa chromowana, siedzisko i oparcie krzesła wykonane z profilowanej, bukowej sklejki wymiary krzesła: wys. całkowita 855mm, wys. siedziska 465mm, siedzisko 397mmx415mm, krzesła moŝna sztaplować (tj. układać jedno w drugie) (krzesło typu Latte chrome Nowy Styl) (rysunek nr 10) Szt Krzesło audytoryjne Krzesło trwale montowane na ramie metalowej, siedzisko i oparcie ergonomiczne ze sklejki bukowej przetłaczanej 3D, lakierowane, wyposaŝone w system cichego zamykania. 1. Wymiary krzesła: a) Wysokość całkowita min 960 mm b) Głębokość złoŝonego krzesła min 350 mm c) Szerokość krzesła pojedynczego max 545 mm d) Głębokość siedziska min 430 mm 2. Konstrukcja krzesła: a) Rama metalowa spawana, lakierowana proszkowo. 3. Siedzisko: a) Siedzisko profilowane 3D, ergonomiczne, uchylne, wyposaŝone w system składania spręŝynowy, wykonane ze sklejki bukowej wielowarstwowej o grubości min 12 mm, na ramie wykonanej z rury stalowej ST 3S ø22x2,5; ø20x2; 16x

7 4. Oparcie: a) Oparcie ergonomiczne, przetłaczane 3D, zamocowane do ramy metalowej za pomocą min 4 śrub M6x20, wykonane ze sklejki bukowej wielowarstwowej o grubości min 12 mm, na ramie wykonanej z rury stalowej ST 3S ø22x2,5; ø20x2; 16x2. 5. Pulpit: Bezpieczny, wykonany z dwóch warstw sklejki profilowanej: warstwa górna o grubości min 10 mm, a warstwa dolna o grubości min 8 mm, zawieszony na specjalnej konstrukcji z pręta metalowego, znajdującego się pomiędzy dwiema warstwami sklejki. Pulpit mocowany za pomocą specjalnych uchwytów do metalowej konstrukcji krzesła. WyposaŜony w poręczny uchwyt oraz mechanizm bezpieczeństwa anti-panic umoŝliwiający szybkie składanie. Pulpit, podobnie jak całe krzesło, musi posiadać atest trudnopalności. Pulpit bezpieczny w uŝytkowaniu, nie wyposaŝony w Ŝadne okucia, zawiasy zagraŝające bezpieczeństwu uŝytkownika. 6. Panel przedni: Wykonany ze sklejki wielowarstwowej o grubości min 10 mm, zamocowany do metalowej ramy za pomocą śrub montaŝowych, osłoniętych specjalnymi zatyczkami plastikowymi. Rama panelu przedniego zbliŝona kształtem do konstrukcji metalowej krzeseł. Krzesło typu Vision Nowy Styl 7. Blenda 1-go rzędu w ilości 26 szt. (typu Vision Nowy Styl) 8. Wymagane atesty i badania: a) Atest (sprawozdanie) wytrzymałościowe w zakresie bezpieczeństwa uŝytkowania zgodnie z normą PN-EN 12727:2002, stopień 3, wydany przez Przedsiębiorstwo Usługowo Remontowe Remodex, Zakład Badań i WdroŜeń Przemysłu Meblarskiego Spółka z o.o. lub równowaŝne. b) Klasyfikacja ogniowa w zakresie zapalności mebli tapicerskich zgodnie z normą PN-EN :2006, PN-EN :2006, klasyfikujący produkt jako trudno zapalny wydana przez Instytut Techniki Budowlanej lub równowaŝne. 7

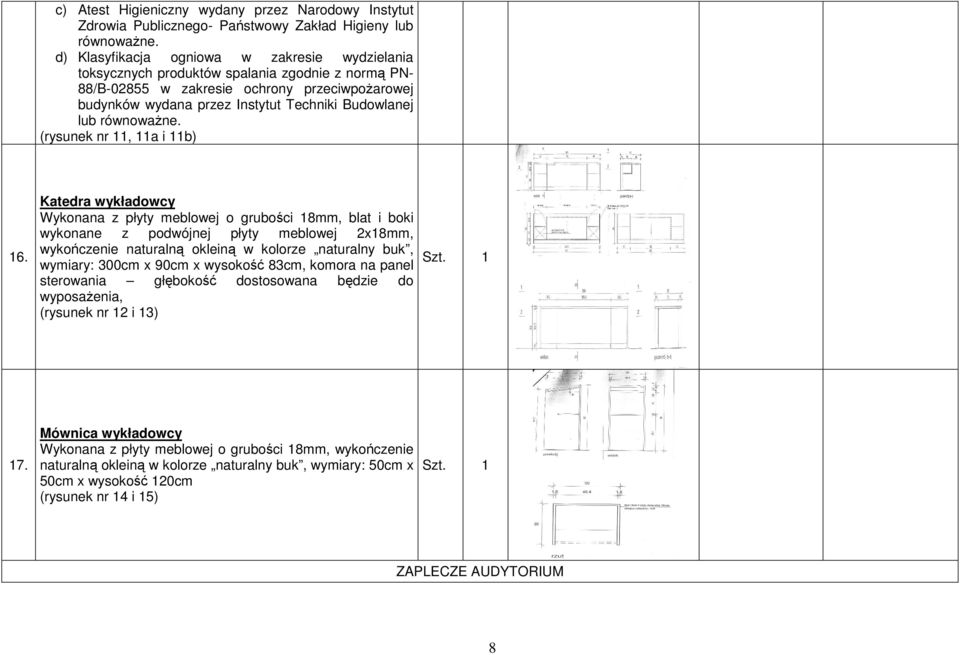

8 c) Atest Higieniczny wydany przez Narodowy Instytut Zdrowia Publicznego- Państwowy Zakład Higieny lub równowaŝne. d) Klasyfikacja ogniowa w zakresie wydzielania toksycznych produktów spalania zgodnie z normą PN- 88/B w zakresie ochrony przeciwpoŝarowej budynków wydana przez Instytut Techniki Budowlanej lub równowaŝne. (rysunek nr 11, 11a i 11b) 16. Katedra wykładowcy Wykonana z płyty meblowej o grubości 18mm, blat i boki wykonane z podwójnej płyty meblowej 2x18mm, wykończenie naturalną okleiną w kolorze naturalny buk, wymiary: 300cm x 90cm x wysokość 83cm, komora na panel sterowania głębokość dostosowana będzie do wyposaŝenia, (rysunek nr 12 i 13) 17. Mównica wykładowcy Wykonana z płyty meblowej o grubości 18mm, wykończenie naturalną okleiną w kolorze naturalny buk, wymiary: 50cm x 50cm x wysokość 120cm (rysunek nr 14 i 15) ZAPLECZE AUDYTORIUM 8

9 Szafka kuchenna stojąca olcha san, szafka dwudrzwiowa, wymiary: szerokość 80cm x głębokość 45cm x wysokość 82cm, na cokoliku (rysunek nr 16) Szafka kuchenna stojąca olcha san, szafka dwudrzwiowa, wewnątrz szafki zmontowane półki, wymiary: szerokość 60cm x głębokość 45cm x wysokość 82cm, na cokoliku (rysunek nr 17) Szafka kuchenna stojąca olcha san, szafka z czterema szufladami, wymiary: szerokość 40cm x głębokość 45cm x wysokość 82cm, na cokoliku (rysunek nr 18) Szafka kuchenna wisząca olcha san, szafka dwudrzwiowa, drzwi przeszklone, wewnątrz szafki półki, wymiary: szerokość 80cm x głębokość 28,5cm x wysokość 72cm (rysunek nr 19) 22. Szafka kuchenna wisząca olcha san, szafka dwudrzwiowa, drzwi pełne, wewnątrz szafki półki, wymiary: szerokość 60cm x głębokość 28,5cm x wysokość 72cm (rysunek nr 20) 9

10 Szafka kuchenna wisząca olcha san, szafka jednodrzwiowa, drzwi pełne, otwierane na lewą stronę, wewnątrz szafki półki, wymiary: szerokość 40cm x głębokość 28,5cm x wysokość 72cm (rysunek nr 21) Blat kuchenny długość blatu 200cm, kolor blatu petra beŝowa, grubość 28mm (do przycięcia z długości i wycięcie otworu pod umywalkę) 25. Umywalka wpuszczana w blat Wymiary umywalki 60cm x 48cm, kolor biały, (umywalka typu Nowa Top Koło) (rysunek nr 22) OGÓŁEM WARTOŚĆ ZAMÓWIENIA: 10
