1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T B u d o w a : Rozbudowa drogi powiatowej Dobrcz-Borówno nr 1505C O b i e k t : Budowa ścieżki rowerowej i rozbudowa drogi A d r e s : Województwo kujawsko-pomorskie, gmina Dobrcz I n w e s t o r :... A d r e s :... W y k o n a w c a :... A d r e s :... Sporządził : Mgr inż. Kazimierz Chojnacki Data :

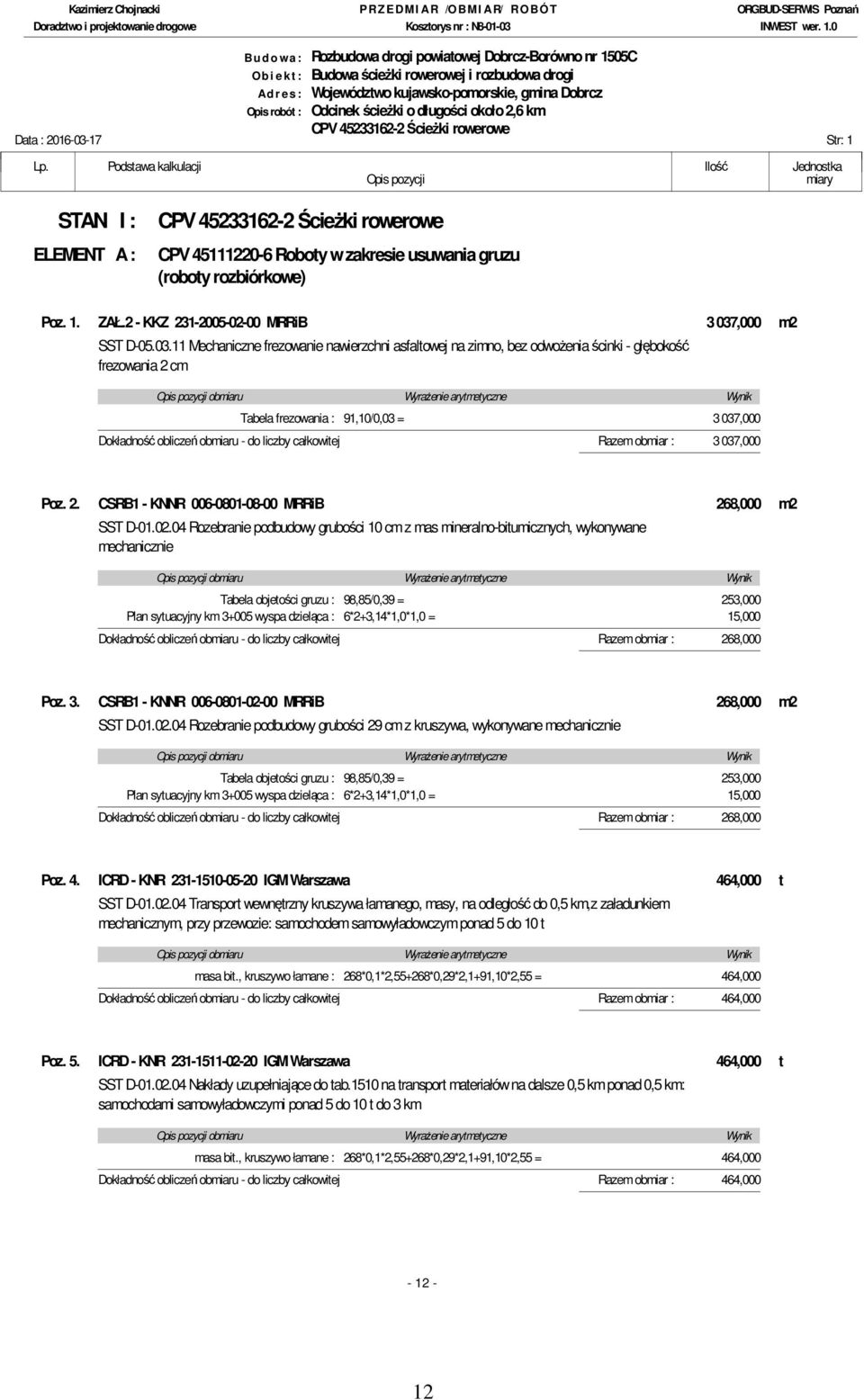

2 B u d o w a : Rozbudowa drogi powiatowej Dobrcz-Borówno nr 1505C O b i e k t : Budowa ścieżki rowerowej i rozbudowa drogi A d r e s : Województwo kujawsko-pomorskie, gmina Dobrcz Data : Str: 1 STAN I : ELEMENT A : CPV Roboty w zakresie usuwania gruzu (roboty rozbiórkowe) Poz. 1. ZAŁ.2 - KKZ MRRiB 3 037,000 m2 SST D Mechaniczne frezowanie nawierzchni asfaltowej na zimno, bez odwożenia ścinki - głębokość frezowania 2 cm Tabela frezowania : 91,10/0,03 = 3 037,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 037,000 Poz. 2. CSRB1 - KNNR MRRiB 268,000 m2 SST D Rozebranie podbudowy grubości 10 cm z mas mineralno-bitumicznych, wykonywane mechanicznie Tabela objetości gruzu : 98,85/0,39 = 253,000 Plan sytuacyjny km wyspa dzieląca : 6*2+3,14*1,0*1,0 = 15,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 268,000 Poz. 3. CSRB1 - KNNR MRRiB 268,000 m2 SST D Rozebranie podbudowy grubości 29 cm z kruszywa, wykonywane mechanicznie Tabela objetości gruzu : 98,85/0,39 = 253,000 Plan sytuacyjny km wyspa dzieląca : 6*2+3,14*1,0*1,0 = 15,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 268,000 Poz. 4. ICRD - KNR IGM Warszawa 464,000 t SST D Transport wewnętrzny kruszywa łamanego, masy, na odległość do 0,5 km,z załadunkiem mechanicznym, przy przewozie: samochodem samowyładowczym ponad 5 do 10 t masa bit., kruszywo łamane : 268*0,1*2,55+268*0,29*2,1+91,10*2,55 = 464,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 464,000 Poz. 5. ICRD - KNR IGM Warszawa 464,000 t SST D Nakłady uzupełniające do tab.1510 na transport materiałów na dalsze 0,5 km ponad 0,5 km: samochodami samowyładowczymi ponad 5 do 10 t do 3 km masa bit., kruszywo łamane : 268*0,1*2,55+268*0,29*2,1+91,10*2,55 = 464,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 464,

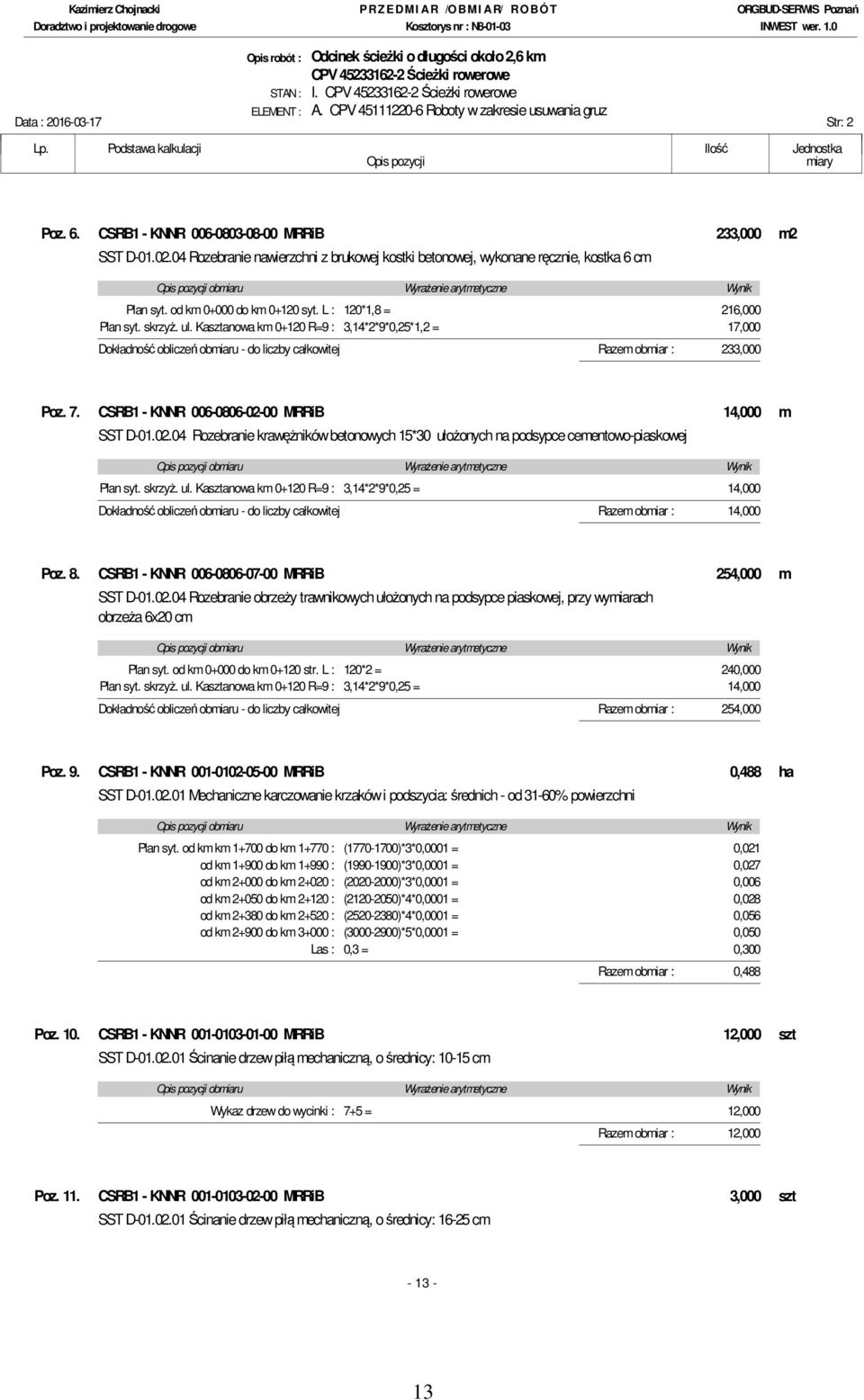

3 STAN : I. ELEMENT : A. CPV Roboty w zakresie usuwania gruz Data : Str: 2 Poz. 6. CSRB1 - KNNR MRRiB 233,000 m2 SST D Rozebranie nawierzchni z brukowej kostki betonowej, wykonane ręcznie, kostka 6 cm Plan syt. od km do km syt. L : 120*1,8 = 216,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25*1,2 = 17,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 233,000 Poz. 7. CSRB1 - KNNR MRRiB 14,000 m SST D Rozebranie krawężników betonowych 15*30 ułożonych na podsypce cementowo-piaskowej Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25 = 14,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 14,000 Poz. 8. CSRB1 - KNNR MRRiB 254,000 m SST D Rozebranie obrzeży trawnikowych ułożonych na podsypce piaskowej, przy wymiarach obrzeża 6x20 cm Plan syt. od km do km str. L : 120*2 = 240,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25 = 14,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 254,000 Poz. 9. CSRB1 - KNNR MRRiB 0,488 ha SST D Mechaniczne karczowanie krzaków i podszycia: średnich - od 31-60% powierzchni Plan syt. od km km do km : ( )*3*0,0001 = 0,021 od km do km : ( )*3*0,0001 = 0,027 od km do km : ( )*3*0,0001 = 0,006 od km do km : ( )*4*0,0001 = 0,028 od km do km : ( )*4*0,0001 = 0,056 od km do km : ( )*5*0,0001 = 0,050 Las : 0,3 = 0,300 Razem obmiar : 0,488 Poz. 10. CSRB1 - KNNR MRRiB 12,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: cm Wykaz drzew do wycinki : 7+5 = 12,000 Razem obmiar : 12,000 Poz. 11. CSRB1 - KNNR MRRiB 3,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: cm

4 STAN : I. ELEMENT : A. CPV Roboty w zakresie usuwania gruz Data : Str: 3 Wykaz drzew do wycinki : 3 = 3,000 Razem obmiar : 3,000 Poz. 12. CSRB1 - KNNR MRRiB 4,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: cm Wykaz drzew do wycinki : 3+1 = 4,000 Razem obmiar : 4,000 Poz. 13. CSRB1 - KNNR MRRiB 1,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: cm Opis techniczny wykaz drzew : 1 = 1,000 Razem obmiar : 1,000 Poz. 14. CSRB1 - KNNR MRRiB 2,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: cm Opis techniczny wykaz drzew : 2 = 2,000 Razem obmiar : 2,000 Poz. 15. CSRB1 - KNNR MRRiB 4,000 szt SST D Ścinanie drzew piłą mechaniczną, o średnicy: ponad 65 cm Opis techniczny wykaz drzew : 4 = 4,000 Razem obmiar : 4,000 Poz. 16. CSRB1 - KNNR MRRiB 191,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Wykaz drzew do wycinki : 7+5 = 12,000 Pnie las : 179 = 179,000 Razem obmiar : 191,000 Poz. 17. CSRB1 - KNNR MRRiB 127,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm

5 STAN : I. ELEMENT : A. CPV Roboty w zakresie usuwania gruz Data : Str: 4 Opis techniczny wykaz drzew : 3 = 3,000 Pnie las : 124 = 124,000 Razem obmiar : 127,000 Poz. 18. CSRB1 - KNNR MRRiB 129,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Wykaz drzew do wycinki : 3+1 = 4,000 Pnie las : 125 = 125,000 Razem obmiar : 129,000 Poz. 19. CSRB1 - KNNR MRRiB 30,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Opis techniczny wykaz drzew : 1 = 1,000 Pnie las : 29 = 29,000 Razem obmiar : 30,000 Poz. 20. CSRB1 - KNNR MRRiB 8,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Pnie las : 8 = 8,000 Razem obmiar : 8,000 Poz. 21. CSRB1 - KNNR MRRiB 9,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Opis techniczny wykaz drzew : 2 = 2,000 Pnie las : 7 = 7,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 9,000 Poz. 22. CSRB1 - KNNR MRRiB 8,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Opis techniczny wykaz drzew : 1 = 1,000 Pnie las : 7 = 7,000 Razem obmiar : 8,

6 STAN : I. ELEMENT : A. CPV Roboty w zakresie usuwania gruz Data : Str: 5 Poz. 23. CSRB1 - KNNR MRRiB 14,000 szt SST D Karczowanie koparką podsiębierną, w gruncie kat. I-II, pni o średnicy: cm Opis techniczny wykaz drzew : 3 = 3,000 Pnie las : 11 = 11,000 Razem obmiar : 14,000 Poz. 24. CSRB1 - KNNR MRRiB 6,340 mp SST D Transport na odległość do 2 km - dłużyc 0,07*12+0,20*3+0,24*4+0,3*1 = 2,700 0,28*2+0,77*4 = 3,640 Razem obmiar : 6,340 Poz. 25. CSRB1 - KNNR MRRiB 77,580 mp SST D Transport na odległość do 2 km - karpiny 0,05*191+0,07*127+0,17*129+0,28*30 = 48,770 0,45*8+0,65*9+0,88*(8+14) = 28,810 Razem obmiar : 77,580 Poz. 26. CSRB1 - KNNR MRRiB 306,120 mp SST D Transport na odległość do 2 km - gałęzi 0,06*191+0,17*127+0,42*129+0,77*30 = 110,330 1,35*8+1,95*9+2,62*(8+14) = 85,990 krzewy : 4880*0,05*0,45 = 109,800 Razem obmiar : 306,120 ELEMENT B : CPV Usuwanie wierzchniej warstwy gleby Poz. 27. CSRB1 - KNNR MRRiB 6 383,000 m3 SST D Usunięcie warstwy ziemi urodzajnej (humusu), za pomocą spycharek, z przemieszczeniem humusu na odległość do 30 m, przy grubości warstwy: do 15 cm Tabela obliczenia humusu ścieżka : 5638,66 = 5 639,000 droga : 743,6 = 744,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 6 383,

7 STAN : I. ELEMENT : B. CPV Usuwanie wierzchniej warstwy gl Data : Str: 6 Poz. 28. CSRB1 - KNNR MRRiB 6 383,000 m3 SST D Usunięcie warstwy ziemi urodzajnej (humusu), za pomocą spycharek, z przemieszczeniem humusu na odległość do 30 m, przy grubości warstwy: ponad 15 cm - dopłata za dalsze 5 cm grubości do 30 cm Tabela obliczenia humusu ścieżka : 5638,66 = 5 639,000 droga : 743,6 = 744,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 6 383,000 Poz. 29. CSRB1 - KNNR MRRiB 2 100,000 m3 SST D Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, przy pojemności łyżki koparki: 0,60 m3 - grunt kat. III-IV, samochód 5-10 t na odkład nadmiar humusu Tabela obliczenia humusu ścieżka : 5638, ,84 = 1 884,000 droga : 743,60-527,22 = 216,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 2 100,000 Poz. 30. CSRB1 - KNNR MRRiB 2 100,000 m3 SST D Dopłata za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, przy przewozie po terenie lub drogach gruntowych, gruntu kat.i-iv, samochodami samowyładowczymi: 5-10 t na odkład do 3 km Tabela obliczenia humusu ścieżka : 5638, ,84 = 1 884,000 droga : 743,60-527,22 = 216,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 2 100,000 ELEMENT C : CPV Roboty w zakresie przygotowania terenu pod budowe i roboty ziemne Poz. 31. CSRB1 - KNNR MRRiB 3,014 km SST D Roboty pomiarowe przy liniowych robotach ziemnych (drogach), w terenie: równinnym Plan sytuacyjny od km do km : 3,014 = 3,014 Razem obmiar : 3,014 Poz. 32. CSRB1 - KNNR MRRiB 3 059,000 m3 SST D Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, przy pojemności łyżki koparki: 0,60 m3 - grunt kat. III-IV, samochód 5-10 t Tabela obliczenia robót ziemnych ścieżka : 2064,31 = 2 064,000 Tabela obliczenia robót ziemnych droga : 995,41 = 995,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 059,

8 STAN : I. ELEMENT : C. CPV Roboty w zakresie przygotowania Data : Str: 7 Poz. 33. CSRB1 - KNNR MRRiB 414,000 m3 SST D Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, przy pojemności łyżki koparki: 0,60 m3 - grunt kat. III-IV, samochód 5-10 t dokop piasku na nasyp Tabela obliczenia robót ziemnych ścieżka : 133,85 = 134,000 droga : 279,7 = 280,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 414,000 Poz. 34. CSRB1 - KNNR MRRiB 414,000 m3 SST D Dopłata za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, przy przewozie po terenie lub drogach gruntowych, gruntu kat.i-iv, samochodami samowyładowczymi: 5-10 t dokop do 3 km Tabela obliczenia robót ziemnych ścieżka : 133,85 = 134,000 droga : 279,7 = 280,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 414,000 Poz. 35. CSRB1 - KNNR MRRiB 3 473,000 m3 SST D Ręczne formowanie nasypów warstwami grub.do 30 cm, z wyk.koniecznych przerzutów, przy dostarczaniu ziemi samochodami samowyładowczymi, w gruncie: kat. III-IV Tabela obliczenia robót ziemnych ścieżka : 2198,17 = 2 198,000 droga : 1275,11 = 1 275,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 473,000 ELEMENT D : CPV Przepusty Poz. 36. CSRB1 - KNNR MRRiB 14,000 m SST D Przepusty rurowe pod zjazdami, wykonywane z rur betonowych o średnicy: 40 cm wraz z robotami ziemnymi Przedłużenie przepustu isn. km i : 8+6 = 14,000 Razem obmiar : 14,000 ELEMENT E : CPV Roboty pomocnicze w zakresie rurociągów i kabli Poz. 37. CSRB1 - KNNR MRRiB 74,000 m3 SST D Wykopy liniowe o ścianach pionowych, z ręcznym wydobyciem urobku,przy szerokości wykopu od 0,8 do 2,5 m i głębokości do 1,5 m - grunt kat. I-II

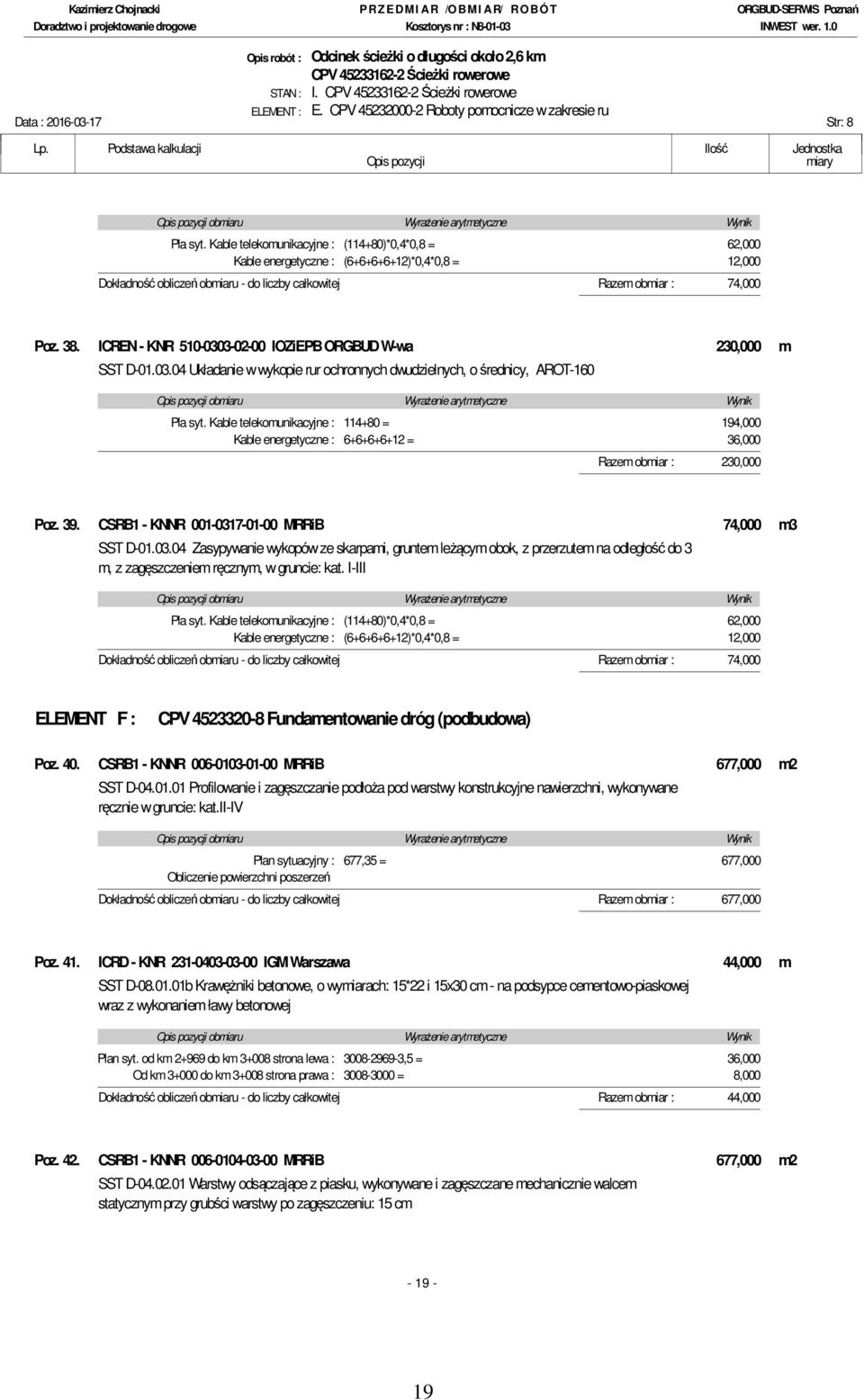

9 STAN : I. ELEMENT : E. CPV Roboty pomocnicze w zakresie ru Data : Str: 8 Pla syt. Kable telekomunikacyjne : (114+80)*0,4*0,8 = 62,000 Kable energetyczne : ( )*0,4*0,8 = 12,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 74,000 Poz. 38. ICREN - KNR IOZiEPB ORGBUD W-wa 230,000 m SST D Układanie w wykopie rur ochronnych dwudzielnych, o średnicy, AROT-160 Pla syt. Kable telekomunikacyjne : = 194,000 Kable energetyczne : = 36,000 Razem obmiar : 230,000 Poz. 39. CSRB1 - KNNR MRRiB 74,000 m3 SST D Zasypywanie wykopów ze skarpami, gruntem leżącym obok, z przerzutem na odległość do 3 m, z zagęszczeniem ręcznym, w gruncie: kat. I-III Pla syt. Kable telekomunikacyjne : (114+80)*0,4*0,8 = 62,000 Kable energetyczne : ( )*0,4*0,8 = 12,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 74,000 ELEMENT F : CPV Fundamentowanie dróg (podbudowa) Poz. 40. CSRB1 - KNNR MRRiB 677,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 41. ICRD - KNR IGM Warszawa 44,000 m SST D b Krawężniki betonowe, o wymiarach: 15*22 i 15x30 cm - na podsypce cementowo-piaskowej wraz z wykonaniem ławy betonowej Plan syt. od km do km strona lewa : ,5 = 36,000 Od km do km strona prawa : = 8,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 44,000 Poz. 42. CSRB1 - KNNR MRRiB 677,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm

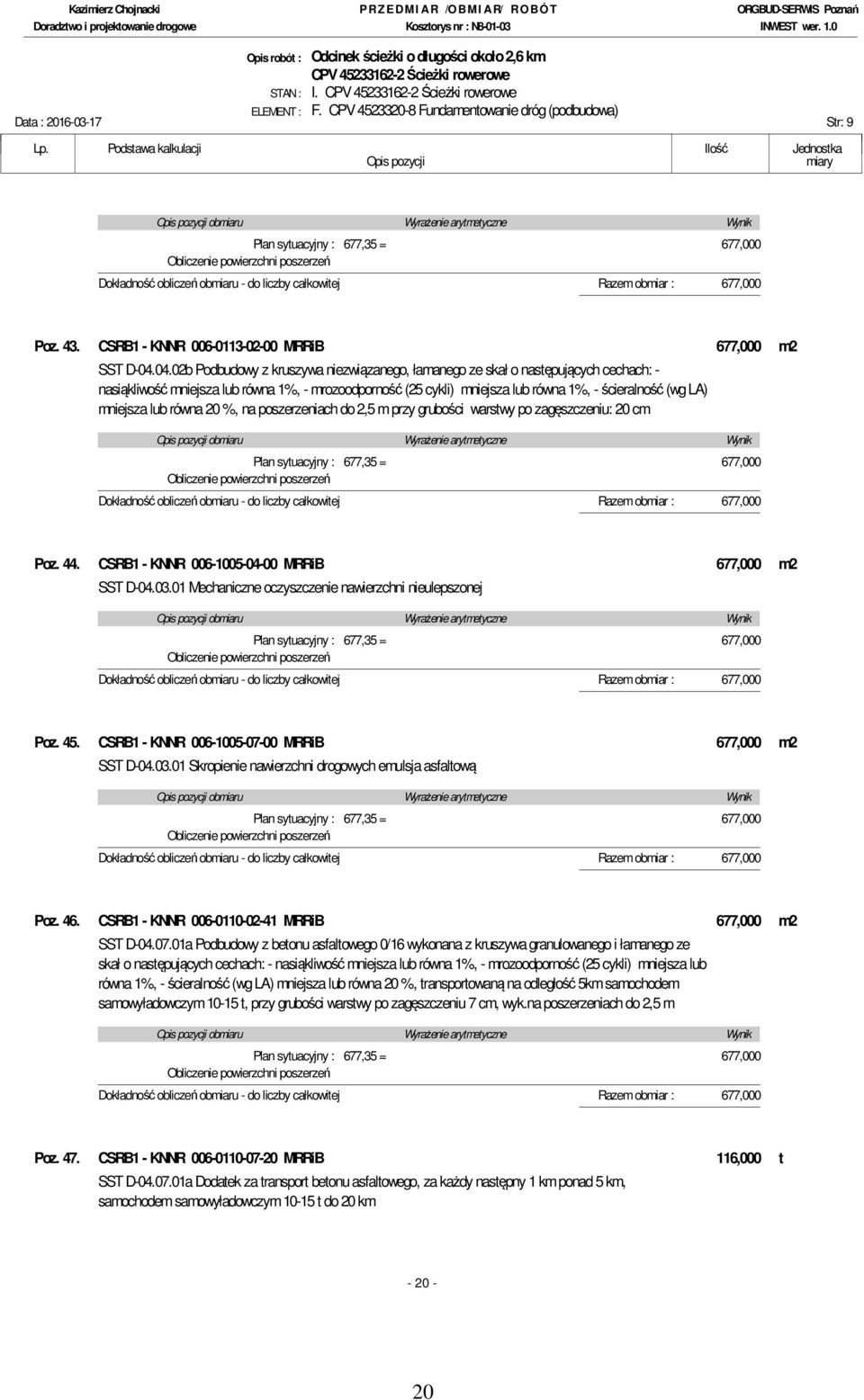

10 STAN : I. ELEMENT : F. CPV Fundamentowanie dróg (podbudowa) Data : Str: 9 Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 43. CSRB1 - KNNR MRRiB 677,000 m2 SST D b Podbudowy z kruszywa niezwiązanego, łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, na poszerzeniach do 2,5 m przy grubości warstwy po zagęszczeniu: 20 cm Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 44. CSRB1 - KNNR MRRiB 677,000 m2 SST D Mechaniczne oczyszczenie nawierzchni nieulepszonej Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 45. CSRB1 - KNNR MRRiB 677,000 m2 SST D Skropienie nawierzchni drogowych emulsja asfaltową Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 46. CSRB1 - KNNR MRRiB 677,000 m2 SST D a Podbudowy z betonu asfaltowego 0/16 wykonana z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, transportowaną na odległość 5km samochodem samowyładowczym t, przy grubości warstwy po zagęszczeniu 7 cm, wyk.na poszerzeniach do 2,5 m Plan sytuacyjny : 677,35 = 677,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 677,000 Poz. 47. CSRB1 - KNNR MRRiB 116,000 t SST D a Dodatek za transport betonu asfaltowego, za każdy następny 1 km ponad 5 km, samochodem samowyładowczym t do 20 km

11 STAN : I. ELEMENT : F. CPV Fundamentowanie dróg (podbudowa) Data : Str: ,35*0,1462*1,17 = 116,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 116,000 Poz. 48. CSRB1 - KNNR MRRiB 1 494,000 m2 SST D a Ułożenie geosiatki odpornej na wysokie temperatury Plan sytuacyjny : 747,1*2 = 1 494,000 Obliczenie powierzchni poszerzeń Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 494,000 Poz. 49. CSRB1 - KNNR MRRiB ,000 m2 SST D Mechaniczne oczyszczenie nawierzchni ulepszonej - bitum Plan sytuacyjny od km do km 3+013,92 : 3013,92*5,00 = ,000 Obliczenie powierzchni poszerzeń : 677,35 = 677,000 Minus wyspa dzielaca km : -2*6-3,14*1*1 = - 15,000 Km Łuki R=12 i R=15 : 2,5*5+2,8*6 = 29,000 Km Łuki R=12 i R=15 : 12*12-3,14*12*12*0,25+15*15-3,14*15*15*0,25 = 79,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz. 50. CSRB1 - KNNR MRRiB ,000 m2 SST D Skropienie nawierzchni drogowych emulsja asfaltową Plan sytuacyjny od km do km 3+013,92 : 3013,92*5,00 = ,000 Obliczenie powierzchni poszerzeń : 677,35 = 677,000 Minus wyspa dzielaca km : -2*6-3,14*1*1 = - 15,000 Km Łuki R=12 i R=15 : 2,5*5+2,8*6 = 29,000 Km Łuki R=12 i R=15 : 12*12-3,14*12*12*0,25+15*15-3,14*15*15*0,25 = 79,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz. 51. CSRB1 - KNNR MRRiB 3 040,000 t SST D a Mechaniczne wyrównanie istniejącej podbudowy betonem asfaltowym 0/16 wykonanym z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, transportowaną na odległość 5km samochodem samowyładowczym t Tabela wyrównania : 1113,72*2,55 = 2 840,000 Plan syt od km do km : 5*400*0,10 = 200,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 040,

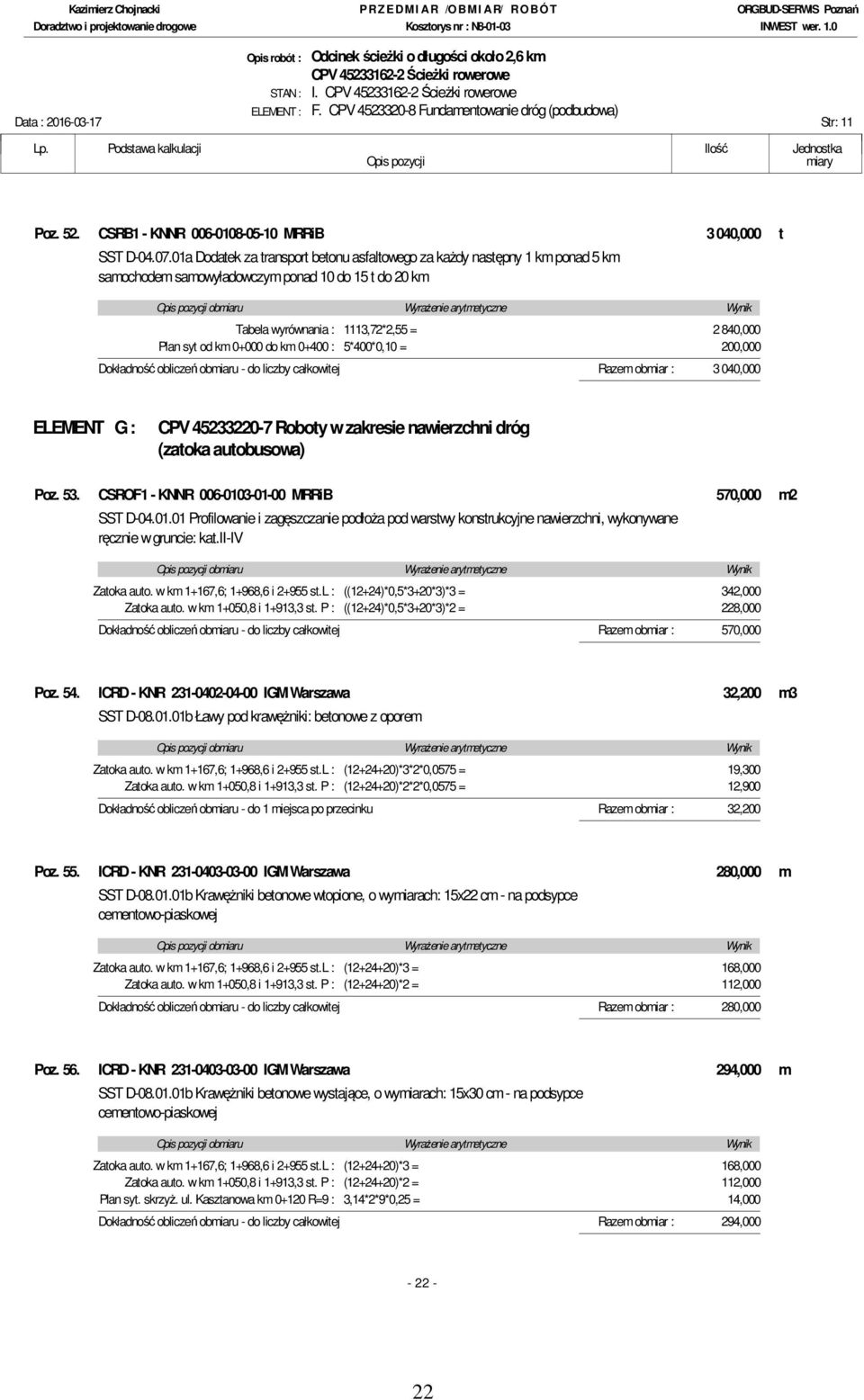

12 STAN : I. ELEMENT : F. CPV Fundamentowanie dróg (podbudowa) Data : Str: 11 Poz. 52. CSRB1 - KNNR MRRiB 3 040,000 t SST D a Dodatek za transport betonu asfaltowego za każdy następny 1 km ponad 5 km samochodem samowyładowczym ponad 10 do 15 t do 20 km Tabela wyrównania : 1113,72*2,55 = 2 840,000 Plan syt od km do km : 5*400*0,10 = 200,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 040,000 ELEMENT G : CPV Roboty w zakresie nawierzchni dróg (zatoka autobusowa) Poz. 53. CSROF1 - KNNR MRRiB 570,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ((12+24)*0,5*3+20*3)*3 = 342,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ((12+24)*0,5*3+20*3)*2 = 228,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 570,000 Poz. 54. ICRD - KNR IGM Warszawa 32,200 m3 SST D b Ławy pod krawężniki: betonowe z oporem Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ( )*3*2*0,0575 = 19,300 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ( )*2*2*0,0575 = 12,900 Dokładność obliczeń obmiaru - do 1 miejsca po przecinku Razem obmiar : 32,200 Poz. 55. ICRD - KNR IGM Warszawa 280,000 m SST D b Krawężniki betonowe wtopione, o wymiarach: 15x22 cm - na podsypce cementowo-piaskowej Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ( )*3 = 168,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ( )*2 = 112,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 280,000 Poz. 56. ICRD - KNR IGM Warszawa 294,000 m SST D b Krawężniki betonowe wystające, o wymiarach: 15x30 cm - na podsypce cementowo-piaskowej Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ( )*3 = 168,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ( )*2 = 112,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25 = 14,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 294,

13 STAN : I. ELEMENT : G. CPV Roboty w zakresie nawierzchni d Data : Str: 12 Poz. 57. CSRB1 - KNNR MRRiB 570,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ((12+24)*0,5*3+20*3)*3 = 342,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ((12+24)*0,5*3+20*3)*2 = 228,000 Razem obmiar : 570,000 Poz. 58. CSRB1 - KNNR MRRiB 5, m2 SST D Podbudowy betonowe, wraz z pielęgnacją przez posypywanie piaskiem i polewanie wodą, przy grubości warstwy po zagęszczeniu 20 cm, z betonu: C16/20 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ((12+24)*0,5*3+20*3)*3*0,01 = 3,420 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ((12+24)*0,5*3+20*3)*2*0,01 = 2,280 Dokładność obliczeń obmiaru - do 2 miejsc po przecinku Razem obmiar : 5,700 Poz. 59. ICRD - KNR IGM Warszawa 570,000 m2 SST D Nawierzchnie betonowe - warstwa górna o grubości: 5 cm, z betonu C40/50 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ((12+24)*0,5*3+20*3)*3 = 342,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ((12+24)*0,5*3+20*3)*2 = 228,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 570,000 Poz. 60. ICRD - KNR IGM Warszawa 570,000 m2 SST D Nawierzchnie betonowe - warstwa górna o grubości: ponad 5 cm - dodatek za każdy dalszy 1 cm, z betonu C40/50 do 22 cm Zatoka auto. w km 1+167,6; 1+968,6 i st.l : ((12+24)*0,5*3+20*3)*3 = 342,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : ((12+24)*0,5*3+20*3)*2 = 228,000 Razem obmiar : 570,000 ELEMENT H : CPV Fundamentowanie dróg wyspy dzielące,pobocza z kostki kamiennej (podbudowa, krawężnik) Poz. 61. CSROF1 - KNNR MRRiB 60,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan sytuacyjny km wyspa dzieląca : 6*2+3,14*1,0*1,0 = 15,000 pobocze z kostki kamiennej km ,92 str. : (3013, )*(0,5+0,3) = 19,000 km ,92 str. P : (3013, )*(0,5+0,3) = 26,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 60,

14 STAN : I. ELEMENT : H. CPV Fundamentowanie dróg wyspy dziel Data : Str: 13 Poz. 62. ICRD - KNR IGM Warszawa 4,000 m3 SST D Ławy pod krawężniki i oporniki granitowe z oporem Plan sytuacyjny km wyspa dzieląca : (2*2+3,14*1,0*1,0)*0,0725+4*2*0,0545 = 1,000 pobocze z kostki kamiennej km ,92 str. : (3013, )*0,0545 = 1,300 km ,92 str. P : (3013, )*0,0545 = 1,700 Dokładność obliczeń obmiaru - do 1 miejsca po przecinku Razem obmiar : 4,000 Poz. 63. ICRD - KNR IGM Warszawa 71,000 m SST D Krawężniki kamienne, o wymiarach: 15x21x30 cm i 12x25 - na podsypce cementowo-piaskowej Plan sytuacyjny km wyspa dzieląca : (2*2+3,14*1,0*1,0)+4*2 = 15,000 pobocze z kostki kamiennej km ,92 str. : 3013, = 24,000 km ,92 str. P : 3013, = 32,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 71,000 Poz. 64. CSRB1 - KNNR MRRiB 43,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Plan sytuacyjny km wyspa dzieląca- : 6*2+3,14*1,0*1,0 = 15,000 pobocze z kostki kamiennej km ,92 str. : (3013, )*0,5 = 12,000 km ,92 str. P : (3013, )*0,5 = 16,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 43,000 Poz. 65. CSRB1 - KNNR MRRiB 0, m2 SST D Podbudowy betonowe, wraz z pielęgnacją przez posypywanie piaskiem i polewanie wodą, przy grubości warstwy po zagęszczeniu 20 cm, z betonu C16/20 nawierzchnia z kostki kamiennej Plan sytuacyjny km wyspa dzieląca : (6*2+3,14*1,0*1,0)*0,01 = 0,150 pobocze z kostki kamiennej km ,92 str. : (3013, )*0,5*0,01 = 0,120 km ,92 str. P : (3013, )*0,5*0,01 = 0,160 Dokładność obliczeń obmiaru - do 2 miejsc po przecinku Razem obmiar : 0,430 ELEMENT I : CPV Roboty w zakresie nawierzchni (łuki z kostki kamiennej, podbudowa, krawężnik) Poz. 66. CSRB1 - KNNR MRRiB 28,000 m2 SST D Nawierzchnie z kostki kamiennej rzędowej na podsypce cementowo-piaskowej,przy wysokości kostki: 16 cm, wyk. na poszerzeniach do 2,5 m

15 STAN : I. ELEMENT : I. CPV Roboty w zakresie nawierzchni (ł Data : Str: 14 Plan sytuacyjny pobocze z kostki kamiennej km ,92 str. : (3013, )*0,5 = 12,000 km ,92 str. P : (3013, )*0,5 = 16,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 28,000 Poz. 67. CSRB1 - KNNR MRRiB 15,000 m2 SST D Nawierzchnie z kostki kamiennej na podsypce cementowo-piaskowej, przy wysokości kostki: 9*11 cm, wyk. na poszerzeniach do 2,5 m Plan sytuacyjny km wyspa dzieląca : 6*2+3,14*1,0*1,0 = 15,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 15,000 ELEMENT J : CPV Roboty w zakresie nawierzchni dróg (nawierzchnia) Poz. 68. CSRB1 - KNNR MRRiB ,000 m2 SST D Mechaniczne oczyszczenie nawierzchni ulepszonej - bitum Plan sytuacyjny od km do km 3+013,92 : 3013,92*5,00 = ,000 Obliczenie powierzchni poszerzeń : 677,35 = 677,000 Minus wyspa dzielaca km : -2*6-3,14*1*1 = - 15,000 Km Łuki R=12 i R=15 : 2,5*5+2,8*6 = 29,000 Km Łuki R=12 i R=15 : 12*12-3,14*12*12*0,25+15*15-3,14*15*15*0,25 = 79,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz. 69. CSRB1 - KNNR MRRiB ,000 m2 SST D Skropienie nawierzchni drogowych emulsja asfaltową Plan sytuacyjny od km do km 3+013,92 : 3013,92*5,00 = ,000 Obliczenie powierzchni poszerzeń : 677,35 = 677,000 Minus wyspa dzielaca km : -2*6-3,14*1*1 = - 15,000 Km Łuki R=12 i R=15 : 2,5*5+2,8*6 = 29,000 Km Łuki R=12 i R=15 : 12*12-3,14*12*12*0,25+15*15-3,14*15*15*0,25 = 79,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz. 70. CSRB1 - KNNR MRRiB ,000 m2 SST D a Warstwa ścieralna nawierzchni, wykonana z betonu asfaltowego o uziarnieniu 0/11 mm z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %,transportowanych samochodem samowyładowczym do 5 t na odl.5 km, grubości warstwy po zagęszczeniu: 5 cm Plan sytuacyjny od km do km 3+013,92 : 3013,92*5,00 = ,000 Obliczenie powierzchni poszerzeń : 677,35 = 677,000 Minus wyspa dzielaca km : -2*6-3,14*1*1 = - 15,000 Km Łuki R=12 i R=15 : 2,5*5+2,8*6 = 29,

16 STAN : I. ELEMENT : J. CPV Roboty w zakresie nawierzchni d Data : Str: 15 Km Łuki R=12 i R=15 : 12*12-3,14*12*12*0,25+15*15-3,14*15*15*0,25 = 79,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz. 71. CSRB1 - KNNR MRRiB 1 980,000 t SST D a Dodatek za transport betonu asfaltowego - za każdy dalszy 1 km transportu ponad 5 km samochodem samowyładowczym do 5 t. do 20 km 15840*0,1*1,25 = 1 980,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 980,000 ELEMENT K : CPV Fundamentowanie dróg (plac) Poz. 72. CSRB1 - KNNR MRRiB 747,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan sytuacyjny od km do km 2+102,5 : ((2102,5-2030)*10,5-5*10)*1,05 = 747,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 747,000 Poz. 73. CSRB1 - KNNR MRRiB 747,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Plan sytuacyjny od km do km 2+102,5 : ((2102,5-2030)*10,5-5*10)*1,05 = 747,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 747,000 Poz. 74. CSRB1 - KNNR MRRiB 747,000 m2 SST D b Podbudowy z kruszywa niezwiązanego, łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, na poszerzeniach do 2,5 m przy grubości warstwy po zagęszczeniu: 20 cm Plan sytuacyjny od km do km 2+102,5 : ((2102,5-2030)*10,5-5*10)*1,05 = 747,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 747,000 ELEMENT L : CPV Ścieżki rowerowe Poz. 75. CSRB1 - KNNR MRRiB 5 680,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan sytuacyjny od km do km : ( )*2,2 = 5 727,000 minus skrzyżowania : -(6, )*2,2 = - 47,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 680,

17 STAN : I. ELEMENT : L. CPV Ścieżki rowerowe Data : Str: 16 Poz. 76. CSRB1 - KNNR MRRiB 5 165,000 m SST D Obrzeża betonowe na podsypce cementowo-piaskowej, przy wymiarach obrzeża 30x8 cm. Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,5 : 2 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,000 Poz. 77. CSRB1 - KNNR MRRiB 5 165,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,5 : 2*1 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,000 Poz. 78. ICRD - KNR IGM Warszawa 5 165,000 m2 SST D b Podbudowy z kruszywa niezwiązanego - warstwa dolna o grubości po zagęszczeniu: 12 cm Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,50 : 2*1 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,000 Poz. 79. CSRB1 - KNNR MRRiB 5 165,000 m2 SST D Mechaniczne oczyszczenie nawierzchni nieulepszonej Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,50 : 2*1 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,000 Poz. 80. CSRB1 - KNNR MRRiB 5 165,000 m2 SST D Skropienie nawierzchni drogowych emulsja asfaltową Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,50 : 2*1 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,

18 STAN : I. ELEMENT : L. CPV Ścieżki rowerowe Data : Str: 17 Poz. 81. CSRB1 - KNNR MRRiB 5 165,000 m2 SST D a Warstwa ścieralna nawierzchni, wykonana z betonu asfaltowego o uziarnieniu 0/8 mm z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, transportowaną na odległość 5 km samochodem samowyładowczym, grubości warstwy po zagęszczeniu: 4 cm z transportem Plan sytuacyjny od km do km : ( )*2 = 5 206,000 minus skrzyżowania : -(6, )*2 = - 43,000 km 2+101,50 : 2*1 = 2,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 5 165,000 Poz. 82. CSRB1 - KNNR MRRiB 517,000 t SST D a Dodatek za transport betonu asfaltowego - za każdy dalszy 1 km transportu ponad 5 km samochodem samowyładowczym do 5 t. do 20 km 5165*0,1 = 517,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 517,000 ELEMENT M : CPV Roboty w zakresie nawierzchni dróg (zjazdy+skrzyżowania) Poz. 83. CSRB1 - KNNR MRRiB 1 003,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Skrzyżowanie z ul. Kasztanową km str.p R=9 : 9*9-3,14*9*9*0,25 = 17,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05-17,95-17,79 = 113,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05-60,40 = 655,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05-59,77 = 222,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05-100,04 = 41,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 003,000 Poz. 84. CSRB1 - KNNR MRRiB 1 003,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Skrzyżowanie z ul. Kasztanową km str.p R=9 : 9*9-3,14*9*9*0,25 = 17,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05-17,95-17,79 = 113,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05-60,40 = 655,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05-59,77 = 222,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05-100,04 = 41,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 003,

19 STAN : I. ELEMENT : M. CPV Roboty w zakresie nawierzchni d Data : Str: 18 Poz. 85. ICRD - KNR IGM Warszawa 1 003,000 m2 SST D b Podbudowy z kruszywa niezwiązanego - warstwa dolna o grubości po zagęszczeniu: 12 cm Skrzyżowanie z ul. Kasztanową km str.p R=9 : 9*9-3,14*9*9*0,25 = 17,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05-17,95-17,79 = 113,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05-60,40 = 655,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05-59,77 = 222,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05-100,04 = 41,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 003,000 Poz. 86. CSRB1 - KNNR MRRiB 1 003,000 m2 SST D a Podbudowy z betonu asfaltowego 0/16 wykonana z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %, transportowaną na odległość 5km samochodem samowyładowczym t na odległość 5 km, przy grubości warstwy po zagęszczeniu 7 cm Skrzyżowanie z ul. Kasztanową km str.p R=9 : 9*9-3,14*9*9*0,25 = 17,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05-17,95-17,79 = 113,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05-60,40 = 655,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05-59,77 = 222,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05-100,04 = 41,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 003,000 Poz. 87. CSRB1 - KNNR MRRiB 172,000 t SST D a Dodatek za transport mieszanki mineralnobitumicznej, za każdy następny 1 km ponad 5 km, samochodem samowyładowczym t do 20 km 1003*0,1462*1,17 = 172,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 172,000 Poz. 88. CSRB1 - KNNR MRRiB 1 331,000 m2 SST D Mechaniczne oczyszczenie nawierzchni ulepszonej - bitum Skrzyżowanie z ul. Kasztanową km str.p R=9 : (9*9-3,14*9*9*0,25)*2+9*6 = 89,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05 = 149,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05 = 715,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05 = 282,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05 = 141,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 331,

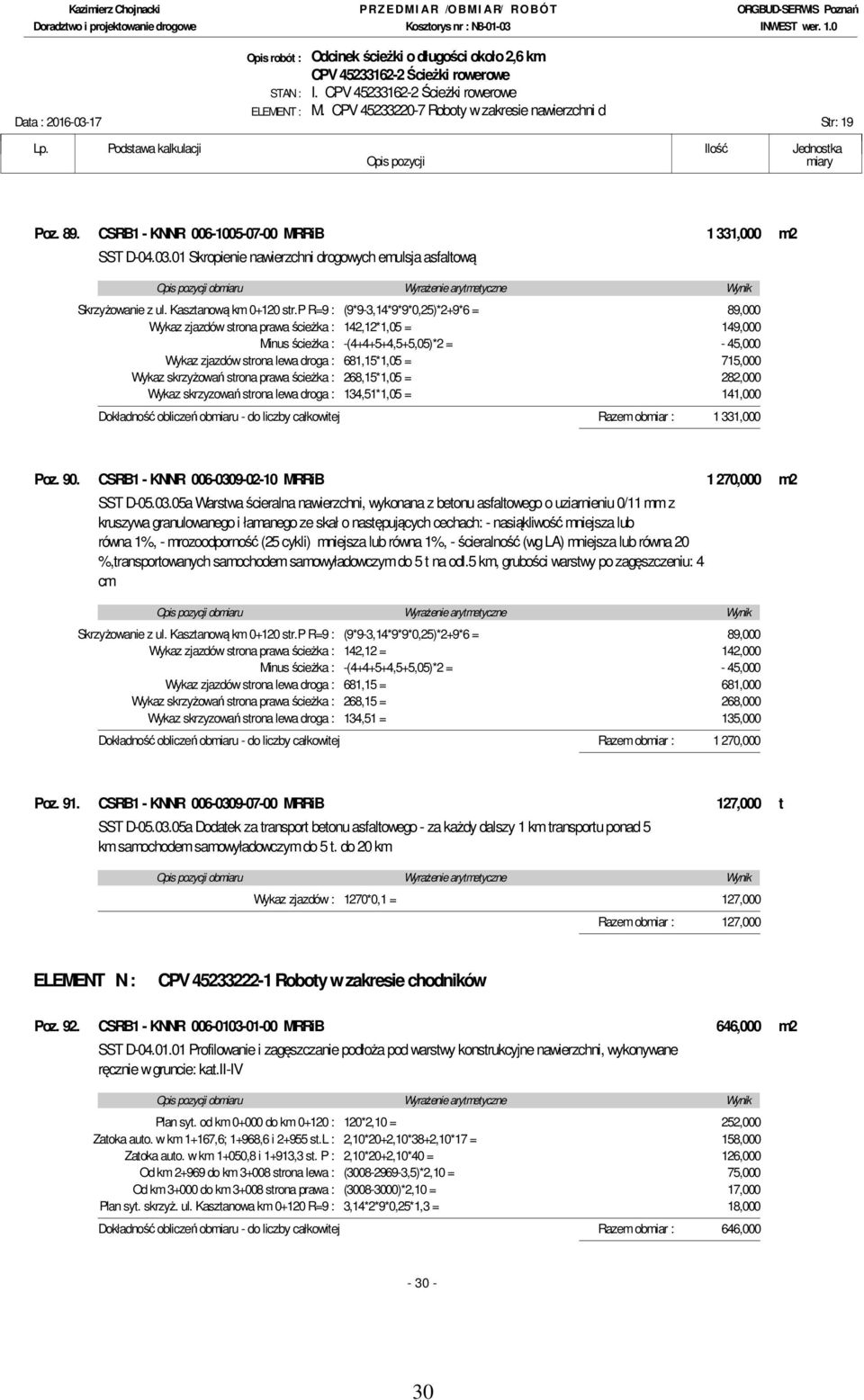

20 STAN : I. ELEMENT : M. CPV Roboty w zakresie nawierzchni d Data : Str: 19 Poz. 89. CSRB1 - KNNR MRRiB 1 331,000 m2 SST D Skropienie nawierzchni drogowych emulsja asfaltową Skrzyżowanie z ul. Kasztanową km str.p R=9 : (9*9-3,14*9*9*0,25)*2+9*6 = 89,000 Wykaz zjazdów strona prawa ścieżka : 142,12*1,05 = 149,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15*1,05 = 715,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15*1,05 = 282,000 Wykaz skrzyzowań strona lewa droga : 134,51*1,05 = 141,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 331,000 Poz. 90. CSRB1 - KNNR MRRiB 1 270,000 m2 SST D a Warstwa ścieralna nawierzchni, wykonana z betonu asfaltowego o uziarnieniu 0/11 mm z kruszywa granulowanego i łamanego ze skał o następujących cechach: - nasiąkliwość mniejsza lub równa 1%, - mrozoodporność (25 cykli) mniejsza lub równa 1%, - ścieralność (wg LA) mniejsza lub równa 20 %,transportowanych samochodem samowyładowczym do 5 t na odl.5 km, grubości warstwy po zagęszczeniu: 4 cm Skrzyżowanie z ul. Kasztanową km str.p R=9 : (9*9-3,14*9*9*0,25)*2+9*6 = 89,000 Wykaz zjazdów strona prawa ścieżka : 142,12 = 142,000 Minus ścieżka : -( ,5+5,05)*2 = - 45,000 Wykaz zjazdów strona lewa droga : 681,15 = 681,000 Wykaz skrzyżowań strona prawa ścieżka : 268,15 = 268,000 Wykaz skrzyzowań strona lewa droga : 134,51 = 135,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 1 270,000 Poz. 91. CSRB1 - KNNR MRRiB 127,000 t SST D a Dodatek za transport betonu asfaltowego - za każdy dalszy 1 km transportu ponad 5 km samochodem samowyładowczym do 5 t. do 20 km Wykaz zjazdów : 1270*0,1 = 127,000 Razem obmiar : 127,000 ELEMENT N : CPV Roboty w zakresie chodników Poz. 92. CSRB1 - KNNR MRRiB 646,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan syt. od km do km : 120*2,10 = 252,000 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : 2,10*20+2,10*38+2,10*17 = 158,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : 2,10*20+2,10*40 = 126,000 Od km do km strona lewa : ( ,5)*2,10 = 75,000 Od km do km strona prawa : ( )*2,10 = 17,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25*1,3 = 18,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 646,

21 STAN : I. ELEMENT : N. CPV Roboty w zakresie chodników Data : Str: 20 Poz. 93. CSRB1 - KNNR MRRiB 588,000 m2 SST D Warstwy odsączające z piasku, wykonywane i zagęszczane mechanicznie walcem statycznym przy grubści warstwy po zagęszczeniu: 15 cm Plan syt. od km do km : 120*2 = 240,000 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : 1,85*20+1,85*38+1,85*17 = 139,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : 1,85*20+1,85*40 = 111,000 Od km do km strona lewa : ( ,5)*1,85 = 66,000 Od km do km strona prawa : ( )*1,85 = 15,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25*1,2 = 17,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 588,000 Poz. 94. CSRB1 - KNNR MRRiB 455,000 m SST D Obrzeża betonowe na podsypce piaskowej, przy wypełnieniu spoin: piaskiem i wymiarach obrzeża 30x8 cm Plan syt. od km do km : 120*2 = 240,000 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : *2+2*2+2 = 85,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : *2+2*2 = 68,000 Od km do km strona lewa : ( ,5)+2 = 38,000 Od km do km strona prawa : ( )+2 = 10,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25 = 14,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 455,000 Poz. 95. CSRB1 - KNNR MRRiB 534,000 m2 SST D a Chodniki z kostki brukowej betonowej, z wypełnieniem spoin piaskiem, układane na podsypce: cem.-piask.,przy użyciu kostki szarej gr.6 cm Plan syt. od km do km : 120*2 = 240,000 Zatoka auto. w km 1+167,6; 1+968,6 i st.l : 1,85*20+1,85*38+1,85*17 = 139,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : 1,85*20+1,85*40 = 111,000 Od km do km strona lewa : ( ,5)*1,85 = 66,000 Od km do km strona prawa : ( )*1,85 = 15,000 minus płytki akustyczne : -54 = - 54,000 Plan syt. skrzyż. ul. Kasztanowa km R=9 : 3,14*2*9*0,25*1,2 = 17,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 534,000 Poz. 96. CSRB1 - KNNR MRRiB 54,000 m2 SST D a Chodniki z kostki brukowej betonowej, z wypełnieniem spoin piaskiem, układane na podsypce: cem.-piask.,przy użyciu kostki kolorowej. gr.6 cm płytki akustyczne Zatoka auto. w km 1+167,6; 1+968,6 i st.l : 0,3*20+0,3*38+0,3*17 = 23,000 Zatoka auto. w km 1+050,8 i 1+913,3 st. P : 0,3*20+0,3*40 = 18,000 Od km do km strona lewa : ( ,5)*0,3 = 11,000 Od km do km strona prawa : ( )*0,3 = 2,000 płytki akustyczne Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 54,

22 STAN : I. ELEMENT : O. CPV Fundamentowanie dróg (pobocze um Data : Str: 21 ELEMENT O : CPV Fundamentowanie dróg (pobocze umocnione) Poz. 97. CSROF1 - KNNR MRRiB 3 014,000 m2 SST D Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie w gruncie: kat.ii-iv Plan syt. : 3014*0,5*2 = 3 014,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : 3 014,000 Poz. 98. CSRB1 - KNNR MRRiB 3 014,000 m2 SST D Podbudowy z kruszywa łamanego stabilizowanego mechanicznie, przy grubości górnej warstwy po zagęszczeniu: 12 cm, na poszerzeniach do 2,5 m Plan syt. : 3014*0,5*2 = 3 014,000 Razem obmiar : 3 014,000 ELEMENT P : CPV Roboty w zakresie kształtowania terenów zielonych Poz. 99. CSRB1 - KNNR MRRiB ,000 m2 SST D Humusowanie skarp z obsianiem, przy grubości warstwy 5 cm Tabela humusu projektowanego ścieżka : 3754,84/0,3 = ,000 Tabela humusu projektowanego droga : 527,22/0,1 = 5 272,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz CSRB1 - KNNR MRRiB ,000 m2 SST D Humusowanie skarp z obsianiem, przy grubości warstwy ponad 5 cm - dodatek za każdy następny 1 cm do 30 Tabela humusu projektowanego ścieżka : 3754,84/0,3 = ,000 Tabela humusu projektowanego droga : 527,22/0,1 = 5 272,000 Dokładność obliczeń obmiaru - do liczby całkowitej Razem obmiar : ,000 Poz ICRZ - KNR MBGPiK 50,000 szt SST D Sadzenie liściastych form naturalnych na terenie płaskim, w gruncie kat.iii, z zaprawieniem całkowitym dołów - drzew, przy śred.i głęb.dołów 0,7 m Opis techniczny, plan sytuacyjny : 50 = 50,000 Razem obmiar : 50,

23 STAN : I. ELEMENT : Q. CPV Instalowanie znaków drogowych ( Data : Str: 22 ELEMENT Q : CPV Instalowanie znaków drogowych (oznakowanie pionowe) Poz CSRB1 - KNNR MRRiB 32,000 szt SST D Słupki do pionowych znaków drogowych, stalowe, z rur o średnicy 76 mm Wykaz oznakowania pionowego : 32 = 32,000 Razem obmiar : 32,000 Poz CSROF1 - KNNR MRRiB 24,000 szt SST D Tablice znaków drogowych zakazu, nakazu, ostrzegawczych i informacyjnych: kwadratowych o boku 60 cm Wykaz oznakowania pionowego : 24 = 24,000 Razem obmiar : 24,000 Poz CSRB1 - KNNR MRRiB 10,000 szt SST D Tablice znaków drogowych zakazu, nakazu, ostrzegawczych i informacyjnych: okrągłych mini Wykaz oznakowania pionowego : 10 = 10,000 Razem obmiar : 10,000 Poz CSRB1 - KNNR MRRiB 6,000 szt SST D Tablice znaków drogowych zakazu, nakazu, ostrzegawczych i informacyjnych: okrągłych średnie Wykaz oznakowania pionowego : 6 = 6,000 Razem obmiar : 6,000 Poz CSROF1 - KNNR MRRiB 9,000 szt SST D Tablice znaków drogowych zakazu, nakazu, ostrzegawczych i informacyjnych: trójkątnych o boku 90 cm- przestawienie Wykaz oznakowania pionowego : 9 = 9,000 Razem obmiar : 9,000 Poz CSRB1 - KNNR MRRiB 4,000 szt SST D Zdjęcie znaków lub drogowskazów
